电力电缆基本知识

电线电缆基础知识讲解电线电缆是电力传输和信息传输的重要组成部分，广泛应用于家庭、工业和公共领域。

了解电线电缆的基础知识对于正确选择和使用电线电缆至关重要。

本文将介绍电线电缆的分类、结构、常见用途以及注意事项。

一、电线电缆的分类根据用途和电性能，电线电缆可以分为多种类型。

以下是常见的几种电线电缆的分类：1. 低压电线电缆：用于低压电力传输，如家庭电线、插座线等。

2. 高压电线电缆：主要用于输送高压电力，如变电站、电网输电线路等。

3. 通信电线电缆：用于传输信号和数据，如电话线、网络线等。

4. 控制电线电缆：用于电气控制系统，如工业自动化控制电缆等。

5. 特种电线电缆：具有特殊的阻燃、耐高温或防爆性能，如防火电缆、耐高温电缆等。

二、电线电缆的结构电线电缆一般由导体、绝缘层、护套和填充物等组成。

以下是电线电缆常见的结构：1. 导体：通常采用铜或铝制成，用于传输电流。

2. 绝缘层：用于隔离导体和外部接触，常见的绝缘材料有聚乙烯、聚氯乙烯等。

3. 护套：用于保护电缆免受机械损伤和外界环境的影响，常见的护套材料有聚氯乙烯、聚乙烯等。

4. 填充物：用于填充电缆内部空隙，增加电缆的柔软性和保护性能。

三、电线电缆的常见用途电线电缆在各个领域都有广泛的应用。

以下是电线电缆的常见用途：1. 家庭用电：用于供电、灯具连接等。

2. 工业用电：用于工业生产设备、仪器仪表等。

3. 建筑工程：用于建筑物内部电力分配和照明。

4. 通信网络：用于电话、宽带和网络传输等。

5. 交通运输：用于车辆的点火、音响等。

四、电线电缆的注意事项选择和使用电线电缆时，需要注意以下几点：1. 规格与标准：根据实际需求选择合适的电线电缆规格，并确保符合国家标准。

2. 安装环境：根据使用环境选择电线电缆的额定电压、耐火性能和耐老化性能等。

3. 电缆损耗：电线电缆会存在一定的线路损耗，需根据用途合理计算和补偿。

4. 定期检测：定期检查电线电缆的绝缘性能和外观，及时更换老化或损坏的电缆。

电力电缆知识问答1、什么是电力电缆？答：用于电力传输和分配的电缆称为电力电缆。

2、电力电缆的基本结构如何？各部分分别起什么作用？答：电力电缆的基本结构主要包括导体、绝缘层和保护层三部分。

导体具有较高的导电性，以减少线路损失；绝缘层用于将导体与相邻导体以及保护层隔离，要求具有较高的绝缘强度，耐高温；保护层分为内护层和外护层，保护绝缘层不受外力的损伤和防止水分及潮气的侵入，应具有较好密封性和一定的机械强度。

3、交联聚乙烯电缆采用紧压型线芯，其作用是什么？答：其作用是使外表面光滑、防止导丝效应引起电场集中；防止挤塑半导电屏蔽层时半导体材料渗入线芯；防止和减少水分进入线芯。

4、电力电缆的绝缘层材料应具备哪些主要特性？答：绝缘层材料应具备的主要特性是：1）高的击穿场强；2）低的介质损耗角正切值；3）相当高的绝缘电阻；4）优良的耐树枝放电，局部放电性能；5）一定的柔软性和机械强度；6）绝缘性能长期稳定。

5、为什么电力电缆采用半导体纸做屏蔽层？答：因为半导体纸屏蔽层不仅可与金属化纸一样起电屏蔽作用，同时它可吸附浸渍剂离子，增加绝缘层的稳定性。

6、低压四芯电力电缆的中性线起什么作用？答：低压电网多采用三相四线制，四芯电力电缆的中性线除作为保护接地外，还要通过不平衡电流，有时这种不平衡电流的数值比较大，通常中性线的截面积达到另外三相截面的30%~60%。

7、聚乙烯绝缘电缆有哪些特点？答：1）具有优良的介电性能，但抗电晕、游离放电性能差。

2）聚乙烯工艺性能好，易于加工；耐热性差，受热易变性、龟裂。

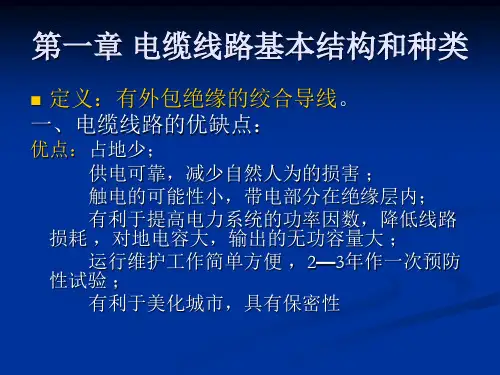

8、采用电力电缆输送电能比用架空线路有何优缺点？答：1）优点：（1）占地面积小，地下敷设电缆不占地面空间，不需架设杆塔。

（2）安全性能高，对人身比较安全。

（3）供电可靠，不受外界环境影响。

（4）运行比较简单方便，维护工作量少。

（5）电缆的电容较大，有利于提高电力系统的功率因数。

2）缺点：（1）成本高，投资费用较大。

（2）线路不宜分支。

电力电缆基础知识大全（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。

“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。

电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。

型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

电缆常识知识点总结一、电缆的分类1. 按用途分类（1）电力电缆：用于输送电力的电缆，通常由导体、绝缘层、护套、填充物等部分组成，主要用于输电线路和建筑电气系统。

（2）通信电缆：用于传输通信信号的电缆，主要用于电话、电视、因特网等通信设备的接入。

（3）数据电缆：用于传输数据的电缆，主要用于计算机网络、局域网、广域网等数据通信领域。

2. 按结构分类（1）单芯电缆：只含有一个导体的电缆，适用于单一电力或信号传输。

（2）多芯电缆：含有多个导体的电缆，适用于多种电力或信号传输。

（3）屏蔽电缆：在导体周围添加屏蔽层，用于防止外部电磁干扰。

（4）阻燃电缆：采用阻燃材料制造的电缆，具有较好的耐火性能。

3. 按电压等级分类（1）低压电缆：额定交流电压在1000V以下的电缆。

（2）中压电缆：额定交流电压在1-35kV的电缆。

（3）高压电缆：额定交流电压在35kV以上的电缆。

二、电缆的主要构成1. 导体导体是电缆中传输电流的部分，通常由铜、铝等导电材料制成。

导体的截面积和材质会影响电缆的导电性能和成本。

2. 绝缘层绝缘层用于包裹导体，阻止电流流失以及防止导体之间的相互干扰。

常见的绝缘材料有聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。

3. 护套护套是保护电缆免受外部损坏的外层材料，通常由聚氯乙烯（PVC）、聚乙烯（PE）等材料制成。

护套材料的选择要根据电缆的使用环境和要求来确定。

4. 填充物填充物用于填充电缆的空隙，增强电缆的机械强度和防水性能。

常见的填充物有纤维丝、聚乙烯脂等。

三、电缆的安装和维护1. 安装（1）电缆的敷设应避免过弯或者受力过大，以防损坏导体或绝缘层。

（2）在敷设电缆时，应注意与其他设施的隔离，避免受到干扰或损害。

（3）应根据电缆的规格和使用要求，采用适当的敷设方法和保护措施。

2. 维护（1）定期检查电缆的外观和性能，注意电缆是否有外部损坏或者老化现象。

（2）在安装的电缆系统中，应定期进行绝缘电阻测试，以确保绝缘层的性能符合要求。

电缆的知识点电缆是一种用于传输电力或信号的导线集合体，广泛应用于电力系统、通信系统以及各种电子设备中。

电缆的设计和构造是为了提供可靠的电力传输和信号传输，同时保护导线免受外界环境的损害。

在本文中，将介绍电缆的基本构造和特点，以及一些常见的电缆类型和其应用领域。

一、电缆的基本构造和特点1.导体：电缆中的导体是负责电力或信号的传输。

常见的导体材料包括铜和铝。

导体的截面积越大，电缆的导电性能越好。

2.绝缘层：绝缘层是覆盖在导体表面的保护层，用于阻止电流泄露或干扰。

常见的绝缘材料有聚乙烯、聚氯乙烯等。

3.护套：护套是覆盖在绝缘层外面的保护层，用于保护电缆免受外部物理损伤和化学腐蚀的影响。

护套通常由聚氯乙烯或聚乙烯等材料制成。

4.屏蔽层：某些电缆还会在导体和绝缘层之间添加屏蔽层，用于防止电磁干扰的影响。

常见的屏蔽层材料有铝箔或铜编织网。

电缆的特点包括：•传输距离长：电缆可以将电力或信号从发源地传输到目标地，传输距离可以达到几公里甚至更远。

•传输稳定：电缆可以提供稳定的电力传输和信号传输，不受外界环境的影响。

•抗干扰性强：通过合理设计和使用适当的屏蔽层，电缆可以在高电磁干扰环境下保持稳定的传输性能。

二、常见的电缆类型和应用领域1.电力电缆：用于输送电能的电缆，包括高压电缆、中压电缆和低压电缆。

广泛应用于电力系统中，如电站、变电站、工厂等。

2.通信电缆：用于传输信号的电缆，包括同轴电缆、双绞线和光纤。

广泛应用于电话、电视、计算机网络等通信系统中。

3.控制电缆：用于控制电力设备或工业自动化系统的电缆。

常见的应用场景包括机械设备控制、工厂自动化等。

4.地下电缆：埋在地下的电缆，用于电力输送和通信传输。

可以减少对城市景观的影响，提高电力和通信的可靠性。

5.船舶电缆：特殊设计的电缆，用于在船舶上传输电力和信号。

具有耐腐蚀、耐油污和防潮等特点。

总结：电缆作为一种重要的电力传输和信号传输方式，其基本构造和特点决定了其广泛的应用领域。

电缆和附件的基本知识一、电力电缆结构特性：1)油浸纸绝缘统包型电缆三芯油浸纸绝缘电力电缆结构图1—扇形导体；2—导体屏蔽；3—油浸纸绝缘；4—填充物；5—统包油浸纸绝缘；6—绝缘屏蔽；7—铅（或铝）护套；8—垫层；9—钢丝铠装；10—聚氯乙烯外护套2)油浸纸绝缘分相铅包（铝包）型电缆分相铅套电力电缆结构图1—导体；2—导体屏蔽；3—油纸绝缘层；4—绝缘屏蔽；5—铅护套；6—内垫层及填料；7—铠装层；8—外被层；3)XLPE绝缘电缆110kVXLPE绝缘电缆结构图1)导体传输负荷电流2)导体屏蔽层作用：a、屏蔽层具有均匀电场和降底线芯表面场强的作用；b、线芯与绝缘之间的过渡，绝缘间的粘结c、与线芯一起形成内电极3)绝缘层作用：绝缘是将高压电极与地电极可靠隔离的关键结构。

4)绝缘屏蔽层：作用：保证…….能与绝缘紧密接触，克服了绝缘与金属无法紧密接触而产生气隙的弱点，而把气隙屏蔽在工作场强之外，在附件制作中也普遍采用这一技术。

5)阻水层（缓冲层）纵向阻水、隔热、防挤压 6) 金属屏蔽层： 作用：a 、 形成工作电场的低压电极，当局部有毛刺时也会形成电场强度很大的情况，因此也要力图使导体表面尽量做到光滑完整无毛刺；b 、 提供电容电流及故障电流的通路，因此也有一定的截面要求。

C 、机械保护、径向防水（管状） 7) 护层：作用：是保护绝缘和整个电缆正常可靠工作的重要保证，针对各种环境使用条件设计有相应的护层结构，主要是机械保护（纵向、经向的外力作用）防水、防火、防腐蚀、防生物等，可以根据需要进行各种组合。

8) 石墨层形成一均匀的导电层，使护套接地均匀 二、电场的基本概念 1、库仑定律在真空中，两个点电荷之间的相互作用力的方向沿着两个点电荷的连线，同号电荷相斥，异号电荷相吸，作用力的大小与两电荷电量q 1和q 2的乘积成正比，与两电荷之间的距离的平方成反比。

F 12 = F 21 = K q 1q 2γ122K 是一个恒量，单位是牛顿·米2/库仑2 2、介电常数后来人们的进步研究时发现，如果引入一个新的恒量εο1令 K = 对电场研究和计算更方便，因此就引入了介电 4πεο常数这个概念εο定义为真空中的介电常数，单位库仑2/牛顿·米2相对介电常数εr=εεο3、电场和电场强度电荷与电荷相互作用力超距作用场的概念电荷场电荷引入了电场的概念，那么要描述电场中一点的客观性能，就要有新的物理量，于是就引入前面………电场强度E =F/q o电场强度在量值和方向上等于一个单位正电荷在该点所受的力。
