【专业知识】渠系建筑物的作用

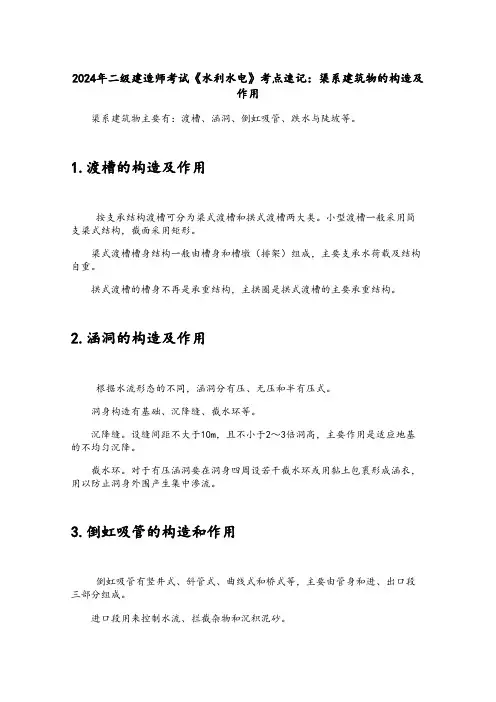

2024年二级建造师考试《水利水电》考点速记：渠系建筑物的构造及作用渠系建筑物主要有：渡槽、涵洞、倒虹吸管、跌水与陡坡等。

1.渡槽的构造及作用按支承结构渡槽可分为梁式渡槽和拱式渡槽两大类。

小型渡槽一般采用简支梁式结构，截面采用矩形。

梁式渡槽槽身结构一般由槽身和槽墩（排架）组成，主要支承水荷载及结构自重。

拱式渡槽的槽身不再是承重结构，主拱圈是拱式渡槽的主要承重结构。

2.涵洞的构造及作用根据水流形态的不同，涵洞分有压、无压和半有压式。

洞身构造有基础、沉降缝、截水环等。

沉降缝。

设缝间距不大于10m，且不小于2～3倍洞高，主要作用是适应地基的不均匀沉降。

截水环。

对于有压涵洞要在洞身四周设若干截水环或用黏土包裹形成涵衣，用以防止洞身外围产生集中渗流。

3.倒虹吸管的构造和作用倒虹吸管有竖井式、斜管式、曲线式和桥式等，主要由管身和进、出口段三部分组成。

进口段用来控制水流、拦截杂物和沉积泥砂。

出口段用于扩散水流和消能防冲。

镇墩与支墩。

在管身的变坡及转弯处或较长管身的中间应设置镇墩，以连接和固定管道。

镇墩附近的伸缩缝一般设在下游侧。

在镇墩中间要设置支墩，以承受水荷载及管道自重的法向分量。

4.陡坡与跌水主要区别：陡坡是以斜坡代替跌水墙。

5.渠道断面及施工（1）断面明渠断面形式有梯形、矩形、复合形、弧形底梯形、弧形坡脚梯形、U形；无压暗渠断面形式有城门洞形、箱形、正反拱形和圆形。

（2）施工浆砌石防渗结构的砌筑顺序如下：1）梯形明渠，宜先砌筑渠底后砌渠坡。

砌渠坡时，从坡脚开始，由下而上分层砌筑；U形、弧形底梯形和弧形坡脚梯形明渠，从渠底中线开始，向两边对称砌筑。

2）矩形明渠，宜先砌两边侧墙，后砌渠底；拱形和箱形暗渠，可先砌侧墙和渠底，后砌顶拱或加盖板。

农业渠系建筑物为了安全合理地输配水量以满足农田灌溉、水力发电、工业及生活用水的需要,在渠道(渠系)上修建的水工建筑物,统称渠系建筑物。

渠系建筑物按其作用可划分如下:(1)渠道。

是指为农田灌溉、水力发电、工业及生活输水用的、具有自由水面的人工水道。

灌溉渠道一般可分为干、支、斗、农四级固定渠道。

干、支渠主要起输水作用,称为输水渠道;斗农渠主要起配水作用,称为配水渠道。

各级渠道构成渠道系统,简称渠系。

(2)调节及配水建筑物。

用以调节水位和分配流量,如节制闸、分水闸等。

(3)交叉建筑物。

渠道与山谷、河流、道路、山岭等相交时所修建的建筑物,如渡槽、倒虹吸管、涵洞等。

(4)落差建筑物。

在渠道落差集中处修建的建筑物,如跌水、陡坡等。

(5)泄水建筑物。

为保护渠道及建筑物安全或进行维修,用以放空渠水的建筑物,如泄水闸、虹吸泄洪道等。

(6)冲沙和沉沙建筑物。

为防止和减少渠道淤积,在渠首或渠系中设置的冲沙和沉沙设施,如冲沙闸、沉沙池等。

(7)量水建筑物。

用以计量输配水量的设施,如量水堰等。

渠系中的建筑物,一般规模不大,但数量多,总的工程量和造价在整个工程中所占比重较大。

为此,应尽量简化结构。

改进设计和施工,以节约原材料和劳力、降低工程造价。

以下仅就灌溉渠道、渡槽、隧洞、倒虹吸管、跌水与陡坡、农桥等作简要介绍。

第一节灌溉渠道一、灌溉渠道系统及分类从水源取水、通过渠道及其附属建筑物向农田供水、经由田间工程进行农田灌水的工程系统称为灌溉渠道系统。

在现代灌区建设中,灌溉渠道系统和排水沟道系统是并存的,两者互相配合,协调运行,共同构成完整的灌区灌溉排水系统。

(1)灌溉渠道按其使用寿命分为固定渠道和临时渠道两种:固定渠道:多年使用的永久性渠道;临时渠道:使用寿命小于1年的季节性渠道。

(2)按控制面积大小和水量分配层次又可把灌溉渠道分为若干等级:大、中型灌区的固定渠道一般分为干渠、支渠、斗渠、农渠四级;农渠以下的小渠道一般为季节性的临时渠道。

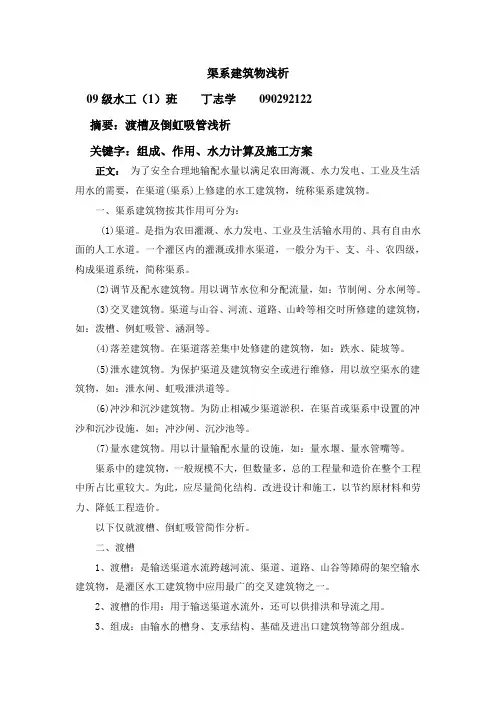

渠系建筑物浅析09级水工（1）班丁志学090292122摘要：渡槽及倒虹吸管浅析关键字：组成、作用、水力计算及施工方案正文：为了安全合理地输配水量以满足农田海溉、水力发电、工业及生活用水的需要，在渠道(渠系)上修建的水工建筑物，统称渠系建筑物。

一、渠系建筑物按其作用可分为：(1)渠道。

是指为农田灌溉、水力发电、工业及生活输水用的、具有自由水面的人工水道。

一个灌区内的灌溉或排水渠道，一般分为干、支、斗、农四级，构成渠道系统，简称渠系。

(2)调节及配水建筑物。

用以调节水位和分配流量，如：节制闸、分水闸等。

(3)交叉建筑物。

渠道与山谷、河流、道路、山岭等相交时所修建的建筑物，如：泼槽、例虹吸管、涵洞等。

(4)落差建筑物。

在渠道落差集中处修建的建筑物，如：跌水、陡坡等。

(5)泄水建筑物。

为保护渠道及建筑物安全或进行维修，用以放空渠水的建筑物，如：泄水闸、虹吸泄洪道等。

(6)冲沙和沉沙建筑物。

为防止相减少渠道淤积，在渠首或渠系中设置的冲沙和沉沙设施，如；冲沙闸、沉沙池等。

(7)量水建筑物。

用以计量输配水量的设施，如：量水堰、量水管嘴等。

渠系中的建筑物，一般规模不大，但数量多，总的工程量和造价在整个工程中所占比重较大。

为此，应尽量简化结构．改进设计和施工，以节约原材料和劳力、降低工程造价。

以下仅就渡槽、倒虹吸管简作分析。

二、渡槽1、渡槽：是输送渠道水流跨越河流、渠道、道路、山谷等障碍的架空输水建筑物，是灌区水工建筑物中应用最广的交叉建筑物之一。

2、渡槽的作用：用于输送渠道水流外，还可以供排洪和导流之用。

3、组成：由输水的槽身、支承结构、基础及进出口建筑物等部分组成。

4、类型：（1）按施工方法分，渡槽可分为现浇整体式、预制装配式及预应力等；（2）按建筑材料分类，则有木渡槽、砌石、砼及钢筋砼等；（3）按槽身结构形式分有矩形、U形、梯形、椭圆形及圆管形槽等；（4）按支承结构的形式分为梁式、拱式、桁架式、组合式、悬吊式或斜拉式。

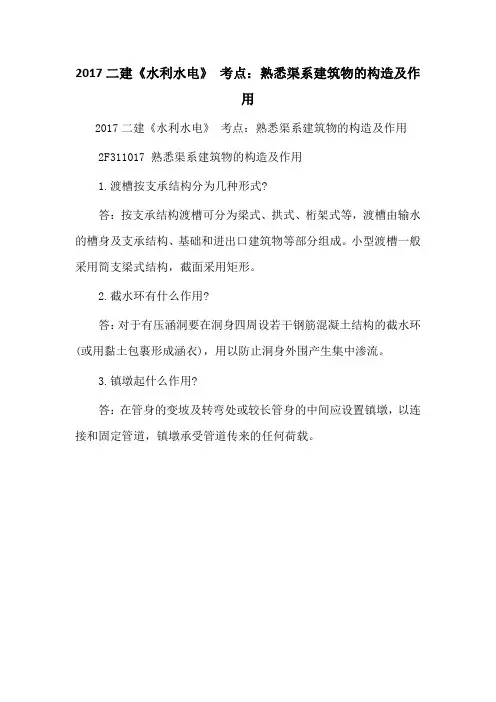

2017二建《水利水电》考点：熟悉渠系建筑物的构造及作
用
2017二建《水利水电》考点：熟悉渠系建筑物的构造及作用
2F311017 熟悉渠系建筑物的构造及作用
1.渡槽按支承结构分为几种形式?
答：按支承结构渡槽可分为梁式、拱式、桁架式等，渡槽由输水的槽身及支承结构、基础和进出口建筑物等部分组成。

小型渡槽一般采用简支梁式结构，截面采用矩形。

2.截水环有什么作用?
答：对于有压涵洞要在洞身四周设若干钢筋混凝土结构的截水环(或用黏土包裹形成涵衣)，用以防止洞身外围产生集中渗流。

3.镇墩起什么作用?
答：在管身的变坡及转弯处或较长管身的中间应设置镇墩，以连接和固定管道，镇墩承受管道传来的任何荷载。

渠系建筑物概念及分类
渠系建筑物是指用于渠系的各种建筑物，包括控制、调节和配水建筑物，交叉建筑物，泄水建筑物，落差建筑物等。

1.控制、调节和配水建筑物：这类建筑物主要用于调节水位，分配流量。

例如，渠首进水闸在无坝引水灌溉时就是渠首进水闸，它能够调节引入干渠的流量；在有坝引水时，它则是由拦河坝、冲沙闸、进水闸等组成的灌溉引水枢纽，能够壅高水位、冲刷进水闸前的淤沙、调节干渠的进水流量、满足灌溉对水位、流量的要求。

另外，需要提水灌溉时修筑在渠首的水泵站和需要调节河道流量满足灌溉要求时修建的水库，也都属于这类建筑物。

2.交叉建筑物：这类建筑物主要用于穿越河渠、洼谷、道路及障碍物，如
渡槽、倒虹吸管、涵洞、隧洞等。

3.泄水建筑物：如泄水闸、退水闸、溢流堰等，它们主要用于排泄渠道中
的多余水量。

4.落差建筑物：这类建筑物用于处理渠水在流经坡降变化大的地段时所形
成的高差，如跌水、陡坡等。

以上渠系建筑物的概念及分类有助于理解渠系建筑物的功能和作用，为合理设计和使用渠系建筑物提供了基本依据。
