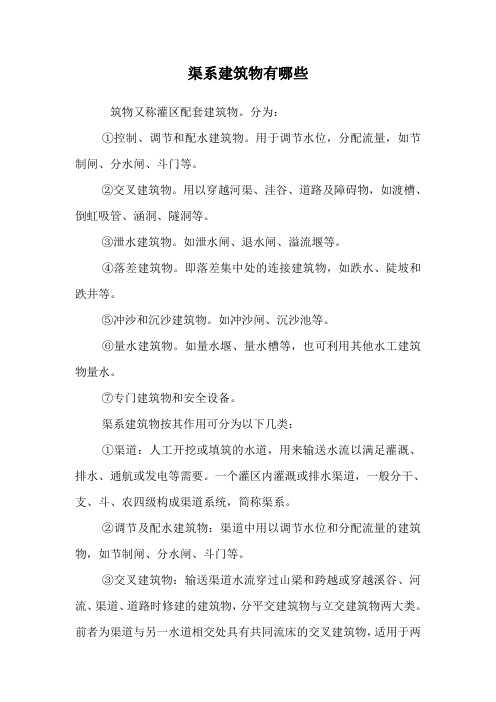

渠系建筑物有哪些.doc
渠系建筑物有哪些筑物又称灌区配套建筑物。
分为：①控制、调节和配水建筑物。
用于调节水位，分配流量，如节制闸、分水闸、斗门等。
②交叉建筑物。
用以穿越河渠、洼谷、道路及障碍物，如渡槽、倒虹吸管、涵洞、隧洞等。
③泄水建筑物。
如泄水闸、退水闸、溢流堰等。
④落差建筑物。
即落差集中处的连接建筑物，如跌水、陡坡和跌井等。
⑤冲沙和沉沙建筑物。
如冲沙闸、沉沙池等。
⑥量水建筑物。
如量水堰、量水槽等，也可利用其他水工建筑物量水。
⑦专门建筑物和安全设备。
渠系建筑物按其作用可分为以下几类：①渠道：人工开挖或填筑的水道，用来输送水流以满足灌溉、排水、通航或发电等需要。
一个灌区内灌溉或排水渠道，一般分干、支、斗、农四级构成渠道系统，简称渠系。
②调节及配水建筑物：渠道中用以调节水位和分配流量的建筑物，如节制闸、分水闸、斗门等。
③交叉建筑物：输送渠道水流穿过山梁和跨越或穿越溪谷、河流、渠道、道路时修建的建筑物，分平交建筑物与立交建筑物两大类。
前者为渠道与另一水道相交处具有共同流床的交叉建筑物，适用于两水道底部高程相近的情况。
常用的平交建筑有水闸、倒虹吸管等。
后者为渠道与天然或人工障碍在不同高程上相交时，在渠道上修建的建筑物，适用于两者高程相差较大情况。
常用的立交建筑物有渡槽、倒虹吸管、涵洞、隧洞等。
④落差建筑物：渠道在地面落差集中或坡度陡峻地段所修建的连接上下游段，或在泄水与退水建筑物中连接渠道与河、沟、库、塘的连接建筑物，如跌水、陡坡、跌井等。
⑤渠道泄水及退水建筑物：为了防止渠道水流由于超越允许最高水位而酿成决堤事故，保护危险渠段及重要建筑物安全，放空渠水以进行渠道和建筑物维修等目的所修建的建筑物，如溢流埝、泄水闸、排洪槽、虹吸泄水道、退水闸等。
⑥冲沙和沉沙建筑物：为了防止和减少渠道淤积而在渠首或渠系中设置的冲沙和沉沙设施，如沉沙池、冲沙闸等。
⑦量水建筑物：为了按用水计划准确而合理地向各级渠道和田间输配水量，并为合理征收水费提供依据，在渠系上设置的各种量水设施。
灌排工程100题
灌排工程辅导学习材料（试题）（一）灌溉工程绪论农田灌溉工程一直是人类和水旱灾害斗争，发展农业生产、变水害为水利，使水为人民生活和生产服务的重要措施。
我们做为大型提水灌区，在抗御水旱灾害、促进农业生产方面发挥了巨大作用，取得了显著的效果。
针对我灌区运行四十年的历史，我们由粗放管理步入精细管理，我们经过多年的运行实践和灌溉管理的摸索，结合水利部部颁标准和兄弟水管单位的经验，在灌溉管理上，我们紧扣八项技术经济指标考核，使经营管理水平上档次，取得了灌溉效益和社会效益双丰收。
近年来的泵站改造，灌区扩浇充分说明我们管理水平在逐年大幅度的提高。
我们按照灌排工程的基本任务，采取现代科学管理，优化调度方案，及时进行养护和维修，提高工程质量。
同时完善配套和技术改造，严格安全保护和管理制度。
提高法制意识，做到依法管水、依法管护工程，同时规范各项管理制度，使管理工作逐步走向规范化和制度化。
为了进一步提高我们灌溉工作的经营管理水平，提高广大干部职工的业务素质，争创一流灌区。
切实为芮城的农业生产服务好，保证农民增收、我局增效，为富裕芮城贡献力量。
我们特拟《灌排工学习辅导资料》，望大家认真学习，提高自身素质，为灌溉管理工作贡献自己的才华。
（二）辅导试题一、填空题1、灌区用水计划包括（渠首）引水计划和（渠系）配水计划。
2、水泵的扬程是指水泵能够（扬水）的（高度）单位为米。
3、水力学是研究水体的（平衡）和（运动）以及在生产实践中的应用的学科。
4、填方渠道容易发生溃决（漏水）和（滑坡）。
5、渠道流量是（渠道）和渠系（建筑物）设计的主要依据。
6、水库在正常使用情况下以供水为目的的（最高）水位，称为正常蓄水位，也及（兴利）水位。
7、灌区配水一般有（轮灌）和（续灌）两种方式。
8、在一个标准大气压下，水的沸点是（100℃）。
冰点是（0℃）。
9、常用的水位观测设备有（水尺）和（自动水位计）。
10、防治建筑物及渠道冻害的方法归纳起来由（地基）处理和（结构）处理两种基本方法。
第七——九章水工隧洞与坝下涵管、渠系建筑物 、水利枢纽自测题及答案
第八章渠系建筑物自测题一、填空题1. 渠系建筑物的类型较多，按其作用可以分为以下六类：建筑物、建筑物、落差建筑物、建筑物、冲沙和沉沙建筑物以及量水建筑物等。
2. 渠道系统，一般由级固定渠道所组成。
各自的作用不同，其中：渠为输水渠道，渠为配水渠道。
3. 渠道设计的任务，是在给定的设计流量之后，选择渠道的、确定渠道以及渠道。
4. 渠道的设计要求较多，如：①有足够的输水能力，以满足的需要；②有足够的水位，以满足的要求；③有适宜的流速，以满足的需要；等等。
5. 渠道纵断面设计，主要内容是确定六条线：即①地面高程线、②、③最高水位线、④、⑤最低水位线和⑥。
6. 有坝取水枢纽，是指河道水量、但水位、不能满足要求，或引水量较大，无坝引水不满足要求的情况。
7. 无坝引水枢纽中，引水角一般为300～500，引水角越小，水流条件越、冲刷越、渠首的布置也就越。
8. 渡槽，是指渠道跨越河、沟、渠、路或洼地时修建的过水桥，一般由、和等部分组成。
9. 渡槽的适用条件，一般是所跨越的河渠相对高差，河道的岸坡，洪水流量的情况。
10. 渡槽根据支撑结构的情况可分为：以及两大类。
11. 梁式渡槽，根据其支承点位置的不同，可分为：式、式和式三种形式。
12. 双悬臂式梁式渡槽，按照其悬臂的长度不同，可以分为式和式两种形式，其中式的跨中弯矩为零，底板受压，抗渗较为有利。
13. 拱式渡槽，根据主拱圈的结构形式（支撑结构特点），分为式渡槽、式渡槽和式渡槽。
14. 渡槽的水力计算方法是：当槽身长度L≥（15～20）（H为槽内水深），其流态属于流，流量公式为______ ______；当L＜（15～20）H时，其流量按公式计算。
15. 梁式渡槽槽身纵向结构计算时，一般按情况设计；横向结构计算时，一般沿方向取单位长度，按问题设计。
16. 梁式渡槽的支撑形式，有槽墩式、排架式两种。
对于后者，主要包括：、、A字形排架、和组合式排架等。
17. 渡槽的基础形式较多，按照结构和受力特点，一般分为、、以及沉井基础等。
水工建筑物
第一章1、对自然界的地表水和地下水进行控制和调配，以达到除害兴利目的而兴建的各项工程，称为水利工程。
为了满足防洪要求，获得灌溉、发电、供水等方面的效益，在河流的适宜地段修建不同类型的建筑物，用来控制和分配水流，这些建筑物称为水工建筑物，而不同类型的水工建筑物组成的综合体称为水工枢纽。
2、挡水建筑物：闸、坝、堤防、海塘泄水建筑物：溢流坝、坝身泄水孔、岸边溢洪道、泄水隧洞输水建筑物进水建筑物：扬水站整治建筑物：丁坝、顺坝、导流堤、护岸、护底专门建筑物：压力前池、调压室、沉砂池、船闸、冲沙闸3、投资大、工期长、工程量大、失事后果严重、工作条件复杂、受自然条件制约，施工难度大、效益大，对环境影响也大。
4、勘测、规划、工程设计、工程施工、工程管理、科技开发开发型设计、更新型设计、适配型设计安全性、适用性、经济合理性5、将水利水电工程根据其工程规模、效益和在国民经济中的重要性分为五等水利水电工程中的水工建筑物：永久性水工建筑物（主要建筑物、次要建筑物）分为五级，临时性水工建筑物分为三级。
6、项目建议书、可行性研究报告、初步设计、招标设计和施工图。
第六章1、水闸是一种利用闸门挡水和泄水的低水头水工建筑物。
按所承担的任务分类：节制闸、进水闸、分洪闸、排水闸、挡潮闸、排沙闸按闸室结构型式分类：开敞式、胸墙式、涵洞式2、水闸由闸室、上有连接段、下游连接段组成。
闸室由闸门、闸墩（分隔闸孔和支撑闸门、胸墙、工作桥、交通桥、检修便桥）、底板（是闸室的基础，将重量和和荷载传至地基，兼有防渗和防冲作用）、胸墙、工作桥、检修便桥、交通桥、启闭机。
上有连接段：防冲槽、护底、铺盖、翼墙、护坡下游连接段：护坦（消力池）、海漫、防冲槽、翼墙、护坡3、(1)软土地基压缩性大，承载能力差，抗冲能力差，地基可能产生较大的沉降（2）下泄水流可能引起水闸下游冲刷（3）在渗透水流作用下，容易产生渗流变形。
4、闸址宜选在地形开阔、岸坡稳定、岩土坚实、地下水水位较低的地点。
水工建筑物简介
用水量及过闸时间，有时在上、下闸首之间增设一
个中间闸首，将闸室分为前后两部分。见图 10-5。
图10–5
具有中间闸首的船闸
1–中间闸首；2–上闸首；3–下闸首；4–前闸室； 5–后闸室
（3）井式船闸
当水头较高，且地基良好时，
为减少下游闸门的高度，可选用井式船闸。
见图10-5。在下闸首建胸墙，胸墙下留有过闸
量少，一次提升高度大。本节侧重介绍船闸。
一、船闸 （一）组成
船闸由闸室、闸首和引航道组成，见图10-1。
图10–1
船闸示意图
1–闸室；2–上闸首；3–下闸首；4–闸门；5–阀门； 6–输水廊道；7–门龛；8–检修门槽；9–上游引航道；10–下游 引航道
（1）闸室——介于上、 下闸首及两侧边墙间一个供过坝 （闸）船队（舶）临时停泊的场所。
船闸的等级而定，对Ⅰ、Ⅱ级船闸，应不小于设计最大船队
（舶）满载吃水深的1.5倍。引航道的横断面一般为梯形，边坡 依土质稳定条件来确定，通常为1：2～1：3。 引航道平面布置示意图如图10–8 。
图10–8
引航道平面布置示意图
1–闸室；2–闸首；3–引航道
（五）过闸时间、
通过能力和耗水量
二、升船机
界上最大的平衡重式升船机是三峡工程升船机，最大
垂直行程113m，承船箱尺寸120m×18m×3.5m（水
深），可通过3000t级的客货轮，通过时间约为40分钟， 设备总起重能力达11800t。
（3）浮筒式升船机[图10–10（c）]。将金属浮筒
浸在充满水的竖井中，利用浮筒的浮力来平衡升船机活
动部分的重量，电动机仅用来克服运动系统的阻力和惯 性力。这种升船机工作可靠，支撑平衡系统简单，但提 升高度不能太大，且浮筒井及一部分设备经常处于水下， 不便于检修。目前世界上最大的浮筒式升船机是德国的 新亨利兴堡升船机，提升高度14.5m，承船厢尺寸 90m×12m，厢内水深3.0m，载船吨位1350t。
个中间闸首，将闸室分为前后两部分。见图 10-5。
图10–5
具有中间闸首的船闸
1–中间闸首；2–上闸首；3–下闸首；4–前闸室； 5–后闸室
（3）井式船闸
当水头较高，且地基良好时，
为减少下游闸门的高度，可选用井式船闸。
见图10-5。在下闸首建胸墙，胸墙下留有过闸
量少，一次提升高度大。本节侧重介绍船闸。
一、船闸 （一）组成
船闸由闸室、闸首和引航道组成，见图10-1。
图10–1
船闸示意图
1–闸室；2–上闸首；3–下闸首；4–闸门；5–阀门； 6–输水廊道；7–门龛；8–检修门槽；9–上游引航道；10–下游 引航道
（1）闸室——介于上、 下闸首及两侧边墙间一个供过坝 （闸）船队（舶）临时停泊的场所。
船闸的等级而定，对Ⅰ、Ⅱ级船闸，应不小于设计最大船队
（舶）满载吃水深的1.5倍。引航道的横断面一般为梯形，边坡 依土质稳定条件来确定，通常为1：2～1：3。 引航道平面布置示意图如图10–8 。
图10–8
引航道平面布置示意图
1–闸室；2–闸首；3–引航道
（五）过闸时间、
通过能力和耗水量
二、升船机
界上最大的平衡重式升船机是三峡工程升船机，最大
垂直行程113m，承船箱尺寸120m×18m×3.5m（水
深），可通过3000t级的客货轮，通过时间约为40分钟， 设备总起重能力达11800t。
（3）浮筒式升船机[图10–10（c）]。将金属浮筒
浸在充满水的竖井中，利用浮筒的浮力来平衡升船机活
动部分的重量，电动机仅用来克服运动系统的阻力和惯 性力。这种升船机工作可靠，支撑平衡系统简单，但提 升高度不能太大，且浮筒井及一部分设备经常处于水下， 不便于检修。目前世界上最大的浮筒式升船机是德国的 新亨利兴堡升船机，提升高度14.5m，承船厢尺寸 90m×12m，厢内水深3.0m，载船吨位1350t。
农田水利工程技术智慧树知到答案章节测试2023年酒泉职业技术学院
绪论单元测试1.解决我国水资源危机的处理方法是从开源和节流两方面入手。
A:对B:错答案:A2.调节农田水分状况的措施是灌溉与排水。
A:错B:对答案:B3.采用科学的用水管理办法、推广节水灌溉技术，对缓解我国水资源供需矛盾将起到重要的作用。
A:错B:对答案:B第一章测试1.根据土壤肥力产生的原因，分为（）。
A:农业肥力B:自然肥力C:人为肥力D:经济肥力答案:BC2.吸湿系数对应的是下列哪一种土壤水？（）A:毛管水B:膜状水C:重力水D:吸湿水答案:D3.田间持水率作为旱田土壤有效水分的下限，同时也是农田灌溉的下限指标。
（）A:对B:错答案:B4.蒸腾是作物水分散失的主要途径。
（）A:对B:错答案:A5.根据水分对作物的有效性，土壤水可以分为（）。
A:有效水B:土壤水C:过剩水D:无效水答案:ACD6.农田水分过多，如果是由于降雨过多，不能及时排除，使田面积水，造成的灾害是（）。
A:旱灾B:洪灾C:渍灾D:涝灾答案:D7.根据不同目的，灌溉包括（）。
A:冲洗灌溉B:培肥灌溉C:调温灌溉D:储水灌溉答案:ABCD8.无论水田或旱地，都应注意改进灌水技术和方法，以减少农田水分蒸发和渗漏损失。
（）A:对B:错答案:A9.根据不同的机械组成，土壤质地可以划分为（）。
A:壤土类B:沙土类C:黏土类D:沙壤土类答案:ABC10.组成土壤的三相体是指（）。
A:固体（矿物质等）B:气体（空气）C:液体（土壤水分）D:水体（间隙中的水）答案:ABC第二章测试1.作物耗水量包括（）。
A:作物灌水量B:深层渗漏量C:棵间蒸发量D:叶面蒸腾量答案:BCD2.夏秋季温度高、日照弱，作物需水量一般比冬春季大。
（）A:错B:对答案:A3.（）是指某一阶段的作物需水量与相应阶段内的参考作物蒸发蒸腾量的比值。
A:作物耗水量B:作物产量C:作物系数D:作物生产系数答案:C4.玉米需水高峰期为抽穗–乳熟期。
（）A:错B:对答案:B5.计划湿润层深度不宜继续加大，一般不超过（）。
《水工建筑物》第八章：渡槽、倒虹吸管、涵洞、桥梁等区系建筑物的构造特点
依地形蜿蜒曲折地修建。
中国浙江天台红旗渡槽 aqueduct
宝马渡槽
第二节 倒虹吸管
倒虹吸管是输送渠水通过河渠、山谷、道 路等障碍物的压力输水建筑物。
唐河倒虹吸工程
交叉型式为渠穿河倒虹 吸。设计流量为135立 方米／秒；加大流量为 160立方米／秒
倒虹吸枢纽由退水闸、 倒虹吸、节制闸和导流 堤等部分组成
失值ΔZ，若ΔZ≤[ΔZ]，则可确定i、b和h值，进
而确定相关高程。
当槽身长度L≥（15～20）h（h为槽内设计 水深）时，按明渠均匀流公式计算；
当L＜（15～20）h时， 按淹没宽顶堰公式 计算。
初拟b、h时，一般按h/b比
值来拟定，
梁式渡槽的矩形槽身：
h/b=0.6～0.8，
U形槽身：h/b=0.7～0.9;
广东江门南北渠上的渡槽
广东江门南北渠上的渡槽
南渠最后一段的架空渡槽，气势 恢弘宛如巨龙，无论站在哪个角度， 都能感受到她的壮丽，每次走到这个 地方，都能找到新的感受、找到新的 审美视角。特别是日出和日落的时光， 在浓重的金黄色调子中，更能切身感 受到她壮阔苍凉的美。
南北渠是鹤山水利工程史上的里 程碑。尽管随着工业的发展，水库的 灌溉功能在逐渐削弱，但南北渠是作 为农业经济发展史上的标志性建筑。
红江渠
红江湖是玉林大容山中的一个湖， 实名叫红江水库，是经过人工拓展的一 个中型的人工湖泊 。玉林有名的红江 渠就是从红江水库为起点，连绵几十公 里长的依山而建的水渠，为沿途几个乡 镇大批坡地提供灌溉，造福一方，解决 了当时的北市、蒲塘等乡镇大遍干旱坡 地无水灌溉稻种的难题，在建成的七十 年代，在广西曾经名澡一时，被誉为广 西的“红旗渠”
八、进出口建筑物 1．槽身与填方渠道的连接 斜坡式--根据连接段的支承方式不同，又可分为刚性 连接和柔性连接两种。 挡土墙式--将边跨槽身的一端支承在重力挡土墙式边墩 上，并与渐变段或连接段连接。 2．槽身与挖方渠道的连接
中国浙江天台红旗渡槽 aqueduct
宝马渡槽
第二节 倒虹吸管
倒虹吸管是输送渠水通过河渠、山谷、道 路等障碍物的压力输水建筑物。
唐河倒虹吸工程
交叉型式为渠穿河倒虹 吸。设计流量为135立 方米／秒；加大流量为 160立方米／秒
倒虹吸枢纽由退水闸、 倒虹吸、节制闸和导流 堤等部分组成
失值ΔZ，若ΔZ≤[ΔZ]，则可确定i、b和h值，进
而确定相关高程。
当槽身长度L≥（15～20）h（h为槽内设计 水深）时，按明渠均匀流公式计算；
当L＜（15～20）h时， 按淹没宽顶堰公式 计算。
初拟b、h时，一般按h/b比
值来拟定，
梁式渡槽的矩形槽身：
h/b=0.6～0.8，
U形槽身：h/b=0.7～0.9;
广东江门南北渠上的渡槽
广东江门南北渠上的渡槽
南渠最后一段的架空渡槽，气势 恢弘宛如巨龙，无论站在哪个角度， 都能感受到她的壮丽，每次走到这个 地方，都能找到新的感受、找到新的 审美视角。特别是日出和日落的时光， 在浓重的金黄色调子中，更能切身感 受到她壮阔苍凉的美。
南北渠是鹤山水利工程史上的里 程碑。尽管随着工业的发展，水库的 灌溉功能在逐渐削弱，但南北渠是作 为农业经济发展史上的标志性建筑。
红江渠
红江湖是玉林大容山中的一个湖， 实名叫红江水库，是经过人工拓展的一 个中型的人工湖泊 。玉林有名的红江 渠就是从红江水库为起点，连绵几十公 里长的依山而建的水渠，为沿途几个乡 镇大批坡地提供灌溉，造福一方，解决 了当时的北市、蒲塘等乡镇大遍干旱坡 地无水灌溉稻种的难题，在建成的七十 年代，在广西曾经名澡一时，被誉为广 西的“红旗渠”
八、进出口建筑物 1．槽身与填方渠道的连接 斜坡式--根据连接段的支承方式不同，又可分为刚性 连接和柔性连接两种。 挡土墙式--将边跨槽身的一端支承在重力挡土墙式边墩 上，并与渐变段或连接段连接。 2．槽身与挖方渠道的连接
渠系建筑物工程施工方案
渠系建筑物工程施工方案一、渡槽工程1、墩台身施工⑴模板及支撑：待基础砼强度达到设计强度70％后，立墩身模板。
盖梁在墩柱强度达到设计的80%后进行。
墩身模板采用钢模板，两端用两块半圆形整体钢模板，中部采用组合钢模板。
下部与基础内预埋的角钢固定，施工时采用脚手架围护，以便于人员进行扎筋、立模等作业，脚手架四周设揽风绳，施工人员通过沿附脚手架上的爬梯上下作业。
盖梁施工采用无支架法施工，即在墩身施工至最后一节时，按需要高度在墩柱中间沿垂直于桥轴向预埋直径为130mm的PVC管以预留孔道。
施工时，PVC管内装满砂子，两端用胶带封缠，以免漏入灰浆，堵塞孔道的圆管。
墩身模板拆除后，穿入直径120mm的两端车丝的45号圆钢，每侧伸出墩柱1m，安装铁箱和楔块后，旋紧圆钢两端螺母，上置单层单片工字钢梁作为过载梁，墩柱两侧工字钢用拉杆拉紧，工字钢梁长度以满足盖梁施工要求为原则。
在工字钢梁槽钢工字钢上均匀布置长度3.0米的槽钢分配梁，间距50厘米，分配梁上布置方木，作为盖梁底模的支撑梁，然后上面铺设底模即可。
盖梁模板采用定型加工大块组合钢模板，螺栓连接加固。
⑵钢筋：墩身、台帽钢筋集中下料，统一弯制成形，现场绑扎，用竖式对焊机将主筋与预留墩柱钢筋或基础钢筋焊接，盖梁钢筋在底模上绑扎成形，钢筋与模板之间垫放砼垫块，以保证钢筋有足够的保护层。
⑶混凝土的灌注：砼集中拌制。
砼分层浇筑，插入式振捣器振捣。
灌注时采用串筒（铁皮卷制）使砼滑落而下，避免砼产生离析现象。
墩及盖梁拆模后，先用塑料薄膜覆盖，之后采用草袋覆盖、洒水养生。
二、箱涵施工本箱涵为钢筋砼薄壁结构。
每节箱涵计划分二期施工，按20m一段，砼最大一次浇筑量为10m3（箱底及箱壁）。
一期为底板、箱壁一次成型，二期箱顶板。
砼运输采用1T翻斗车运到现场，灰斗车二次倒运至入仓点，人工入仓、振捣。
模板以组合钢模为主，边角及异形配木模、螺杆对拉，架管支撑。
砼养护在拆模后立即进行，用草帘覆盖洒水，养护不少于14天。
渠系建筑物的分类
渠系建筑物的分类
①控制、调节和配水建筑物。
用于调节水位，分配流量，如节制闸、分水闸、斗门等。
②交叉建筑物。
用以穿越河渠、洼谷、道路及障碍物，如渡槽、倒虹吸管、涵洞、隧洞等。
③泄水建筑物。
如泄水闸、退水闸、溢流堰等。
④落差建筑物。
即落差集中处的连接建筑物，如跌水、陡坡和跌井等。
⑤冲沙和沉沙建筑物。
如冲沙闸、沉沙池等。
⑥量水建筑物。
如量水堰、量水槽等，也可利用其他水工建筑物量水。
⑦专门建筑物和安全设备。
如利用渠道落差发电的水电站，通航渠道上的码头、船闸和为人、畜免于落水而设的安全护栏。
渠系建筑物数量多、总体工程量大、造价高，故应向定型化、标准化、装配化和机械化施工等方面发展。
第 八 章 渠系建筑物
第八章渠系建筑物第一节渠道与渠首工程一、渠道灌溉渠道一般可分为干、支、斗、农四级固定渠道。
干、支渠主要起输水作用，称为输水渠道；斗农渠主要起配水作用，称为配水渠道。
（一）渠道的布置●地形条件：在平原地区，渠道路线最好是直线。
在山坡地区，渠线应尽量沿等高线方向布置，以免过大的挖填方量。
●地质条件：渠道线路应尽量避开渗漏严重、流沙、泥泽、滑坡以及开挖困难的岩层地带。
●施工条件：施工时的交通运输、水和动力供应、机械施工场地、取土和弃土的位置等条件。
●管理要求：渠道布置要和行政区划与土地利用规划相结合，以便于管理和维护。
（二）渠道的纵横断面设计1．渠道横断面●渠道横断面尺寸，应根据水力计算确定。
●渠道横断面的形状，常用梯形，它便于施工，并能保持渠道边坡的稳定，2．渠道的纵断面●根据灌溉水位要求确定渠道的空间位置。
二、无坝渠首枢纽（一）位于弯道凹岸的取水枢纽●适用条件：河岸稳定、引水量小于河道流量的25%~35%。
●枢纽组成：拦沙坎、进水闸、引水渠、沉沙池等。
结合图8—3讲述。
●布置要点：取水口的位置设在弯道顶点以下水深最深的地方；引水角一般采用30°～50°。
（二）、导流堤式取水枢纽●适用条件：在不稳定的河道上或坡降较陡的山区河流，引取流量较大时使用。
●枢纽组成：导流堤、泄水冲沙闸、进水闸。
结合图8—4讲述。
（三）、引水渠式取水枢纽●适用条件：为防止河岸冲刷变形影响时采用。
●枢纽组成：引水渠、拦沙坎、冲沙闸、进水闸。
结合图8—5讲述。
（四）、多首制取水枢纽●多首制取水枢纽适用于不稳定的多泥沙河流上，尤其是山麓性河流。
结合图8—6讲述三、有坝渠首枢纽（一）沉沙槽式取水枢纽●枢纽组成：雍水建筑物、导流墙、冲沙闸、沉沙槽及进水闸等。
结合图8—7讲述。
●布置要点：溢流坝坝顶高程以满足引水要求为准，坝顶长度取决于泄洪时上游水位的限制；引水角一般约为45°角，进水闸底板应高出沉沙槽底板1.0～1.5m；冲沙闸必须有一定的过水能力以增加冲沙效果和控制流向；沉沙槽的布置不仅要考虑沉沙所需要的容积，而且还要考虑冲沙防沙的效果。
