Pspice 教學講義一. 建立新的專案1.開啟Orcad -> Capture應用程式。
2.File->new建立一個新的Project。
3.彈出新視窗如下。
格子中，輸入專案(project)名稱，本範例之專案名稱為：“lab2-1_tran”。
5.Create a new project using有4種選擇，皆有不同的特性，實驗中要設計與模擬電路，所以要選擇第一個選項(Analog or Mixed A/D)。
6.Location是設定檔案儲存位置，按Browse可設定所要的目錄。
7.OK後，彈出新視窗8.左圖可設定是否繼承已存在的計畫，這邊選擇Createa blank project產生一個空白的計畫。
9.OK後，出現設計視窗。
/..(SCHEMATC1 : PAGE1)二. 加入元件資料庫與認識元件1.中間視窗為設計視窗，右邊工具列第二格為元件工具，點選後出現新視窗。
( place part )。
2.最初設計時元件欄通常沒有任何元件，因此點選Add Library選項。
3.彈出新視窗，選擇要加入的元件資料庫。
(元件符號庫C:\Cadence\Orcad_9.2.3\tools\capture\library\pspice)4.加入實驗需要的資料庫: analog.olb, source.olb,opamp.olb…5.常見資料庫如下。
6.在Part List選擇好元件，右下會出現元件圖示，OK即可使用。
(其他元件資料庫同學可以自己加加看，了解一下各資料庫裡面的元件)元件庫說明Analog.olb 有電阻、電容、電感、理想OP…Source.olb 各種電源，含接地元件…Opamp.olb 一般市面上的放大器(μA741、LM324…)三. 繪製電路與模擬3-1 繪製電路1.請嘗試設計出以上反相放大器電路(使用ua741，<注意>ua741元件在EV AL元件庫裡)。
xiaoyllyPSPICE简明教程宾西法尼亚大学电气与系统工程系University of PennsylvaniaDepartment of Electrical and Systems Engineering编译：陈拓2009年8月4日原文作者：Jan Van der Spiegel, ©2006 jan_at_Updated March 19, 2006目录1. 介绍2. 带OrCAD Capture的Pspice用法2.1 第一步：在Capture 中创建电路2.2 第二步：指定分析和仿真类型偏置或直流分析（BIAS or DC analysis）直流扫描仿真（DC Sweep simulation）2.3 第三步：显示仿真结果2.4 其他分析类型：2.4.1瞬态分析（Transient Analysis）2.4.2 交流扫描分析（AC Sweep Analysis）3. 附加的使用Pspice电路的例子3.1变压器电路3.2 使用理想运算放大器的滤波器交流扫描（滤波器电路)3.3 使用实际运算放大器的滤波器交流扫描（滤波器电路)3.4 整流电路（峰值检波器）和参量扫描的使用3.4.1 峰值检波器仿真（Peak Detector simulation）3.4.2 参量扫描（Parametric Sweep）3.5 AM 调制信号3.6 中心抽头变压器4. 添加和创建库：模型和元件符号文件4.1 使用和添加厂商库4.2 从一个已经存在的Pspice模型文件创建Pspice符号4.3 创建你自己的Pspice模型文件和符号元件参考书目1. 介绍是一种强大的通用模拟混合模式电路仿真器，可以用于验证电路设计并且预知 SPICE电路的行为，这对于集成电路特别重要，1975年SPICE最初在加州大学伯克利分校被开发时也是基于这个原因，正如同它的名字所暗示的那样：S imulation P rogram for I ntegrated C ircuits E mphasis.PSpice 是一个PC版的SPICE（Personal-SPICE），可以从属于Cadence设计系统公司的OrCAD公司获得。
xiaoyllyPSPICE简明教程宾西法尼亚大学电气与系统工程系University of PennsylvaniaDepartment of Electrical and Systems Engineering编译：陈拓2009年8月4日原文作者：Jan Van der Spiegel, ©2006 jan_at_Updated March 19, 2006目录1. 介绍2. 带OrCAD Capture的Pspice用法2.1 第一步：在Capture 中创建电路2.2 第二步：指定分析和仿真类型偏置或直流分析（BIAS or DC analysis）直流扫描仿真（DC Sweep simulation）2.3 第三步：显示仿真结果2.4 其他分析类型：2.4.1瞬态分析（Transient Analysis）2.4.2 交流扫描分析（AC Sweep Analysis）3. 附加的使用Pspice电路的例子3.1变压器电路3.2 使用理想运算放大器的滤波器交流扫描（滤波器电路)3.3 使用实际运算放大器的滤波器交流扫描（滤波器电路)3.4 整流电路（峰值检波器）和参量扫描的使用3.4.1 峰值检波器仿真（Peak Detector simulation）3.4.2 参量扫描（Parametric Sweep）3.5 AM 调制信号3.6 中心抽头变压器4. 添加和创建库：模型和元件符号文件4.1 使用和添加厂商库4.2 从一个已经存在的Pspice模型文件创建Pspice符号4.3 创建你自己的Pspice模型文件和符号元件参考书目1. 介绍是一种强大的通用模拟混合模式电路仿真器，可以用于验证电路设计并且预知 SPICE电路的行为，这对于集成电路特别重要，1975年SPICE最初在加州大学伯克利分校被开发时也是基于这个原因，正如同它的名字所暗示的那样：S imulation P rogram for I ntegrated C ircuits E mphasis.PSpice 是一个PC版的SPICE（Personal-SPICE），可以从属于Cadence设计系统公司的OrCAD公司获得。
Orcad PSpiceOrCAD PSpice培训教材培训目标:熟悉PSpice的仿真功能,熟练掌握各种仿真参数的设置方法,综合观测并分析仿真结果,熟练输出分析结果,能够综合运用各种仿真对电路进行分析,学会修改模型参数。
一、 PSpice分析过程设置仿真参数绘制原理图运行仿真观测并分析仿真结果二、绘制原理图原理图的具体绘制方法已经在Capture中讲过了，下面主要讲一下在使用PSpice时绘制原理图应该注意的地方。
1、新建Project时应选择Analog or Mixed-signal Circuit2、调用的器件必须有PSpice模型首先，调用OrCAD软件本身提供的模型库，这些库文件存储的路径为Capture\Library\pspice，此路径中的所有器件都有提供PSpice模型，可以直接调用。
其次，若使用自己的器件，必须保证*.olb、*.lib两个文件同时存在，而且器件属性中必须包含PSpice Template属性。
3、原理图中至少必须有一条网络名称为0，即接地。
4、必须有激励源。
原理图中的端口符号并不具有电源特性，所有的激励源都存储在Source和SourceTM库中。
5、电源两端不允许短路，不允许仅由电源和电感组成回路，也不允许仅由电源和电容组成的割集。
解决方法:电容并联一个大电阻，电感串联一个小电阻。
6、最好不要使用负值电阻、电容和电感，因为他们容易引起不收敛。
三、仿真参数设置2PSpice能够仿真的类型在OrCAD PSpice中，可以分析的类型有以下8种，每一种分析类型的定义如下:直流分析:当电路中某一参数(称为自变量)在一定范围内变化时，对自变量的每一个取值，计算电路的直流偏置特性(称为输出变量)。
交流分析:作用是计算电路的交流小信号频率响应特性。
噪声分析:计算电路中各个器件对选定的输出点产生的噪声等效到选定的输入源(独立的电压或电流源)上。
即计算输入源上的等效输入噪声。

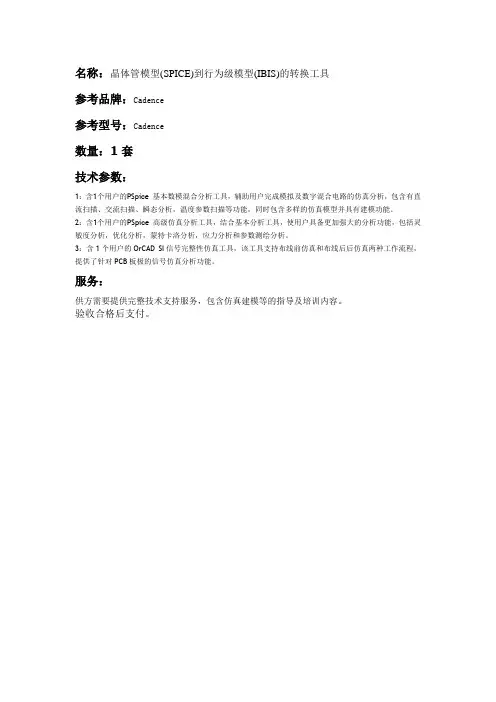

名称：晶体管模型(SPICE)到行为级模型(IBIS)的转换工具
参考品牌：Cadence
参考型号：Cadence
数量：1套
技术参数：
1：含1个用户的PSpice 基本数模混合分析工具，辅助用户完成模拟及数字混合电路的仿真分析，包含有直流扫描、交流扫描、瞬态分析，温度参数扫描等功能，同时包含多样的仿真模型并具有建模功能。
2：含1个用户的PSpice 高级仿真分析工具，结合基本分析工具，使用户具备更加强大的分析功能，包括灵敏度分析，优化分析，蒙特卡洛分析，应力分析和参数测绘分析。
3：含1个用户的OrCAD SI信号完整性仿真工具，该工具支持布线前仿真和布线后后仿真两种工作流程，提供了针对PCB板极的信号仿真分析功能。
服务：
供方需要提供完整技术支持服务，包含仿真建模等的指导及培训内容。
验收合格后支付。
OrCAD_PSpice简明教程PSPICE简明教程宾西法尼亚⼤学电⽓与系统⼯程系University of PennsylvaniaDepartment of Electrical and Systems Engineering编译：陈拓2009年8⽉4⽇原⽂作者：Jan Van der Spiegel, ?2006 jan_at_/doc/92ba9b2de2bd960590c67752.html Updated March 19, 2006⽬录1. 介绍2. 带OrCAD Capture的Pspice⽤法2.1 第⼀步：在Capture 中创建电路2.2 第⼆步：指定分析和仿真类型偏置或直流分析（BIAS or DC analysis）直流扫描仿真（DC Sweep simulation）2.3 第三步：显⽰仿真结果2.4 其他分析类型：2.4.1瞬态分析（Transient Analysis）2.4.2 交流扫描分析（AC Sweep Analysis）3. 附加的使⽤Pspice电路的例⼦3.1变压器电路3.2 使⽤理想运算放⼤器的滤波器交流扫描（滤波器电路)3.3 使⽤实际运算放⼤器的滤波器交流扫描（滤波器电路)3.4 整流电路（峰值检波器）和参量扫描的使⽤3.4.1 峰值检波器仿真（Peak Detector simulation）3.4.2 参量扫描（Parametric Sweep）3.5 AM 调制信号3.6 中⼼抽头变压器4. 添加和创建库：模型和元件符号⽂件4.1 使⽤和添加⼚商库4.2 从⼀个已经存在的Pspice模型⽂件创建Pspice符号4.3 创建你⾃⼰的Pspice模型⽂件和符号元件参考书⽬1. 介绍是⼀种强⼤的通⽤模拟混合模式电路仿真器，可以⽤于验证电路设计并且预知 SPICE电路的⾏为，这对于集成电路特别重要，1975年SPICE最初在加州⼤学伯克利分校被开发时也是基于这个原因，正如同它的名字所暗⽰的那样：S imulation P rogram for I ntegrated C ircuits E mphasis.PSpice 是⼀个PC版的SPICE（Personal-SPICE），可以从属于Cadence设计系统公司的OrCAD公司获得。
电路原理仿真练习OrCAD/PSpice软件使用方法简介一、直流电阻电路的仿真直流仿真包括直流工作点(bias point)、直流扫描(DC sweep)和灵敏度(sensitivity)分析。
以OrCAD Demo 9.0为例，仿真步骤如下：1．运行Capture CIS Demo。
2．创建新项目(Project)。
执行File\New\Project，出现“New Project”对话框。
在“Name”处输入设计项目名称；中间的四个选项中点击选中“Analog or Mixed-Signal Ciecuit”；在“Location”处指定项目有关文件所放路径；点击Ok，出现“Analog Mixed-Mode Project Wizard”对话框。
3．添加元件库。
在2中出现的对话框中，用鼠标左键双击左边方框中要用到的元件库名（或先用鼠标选中元件库名，再按Add），则该元件库名出现在右边方框内；按完成按钮。
即出现电路图绘制窗口Schematic。
4．放置元件。
点击Place\Part，出现“Place Part”对话框；在“Libraries”下面方框中选择所要用的元件库。
R, L, C元件及受控源在Analog库中，独立源在Source 库中。
独立电压源元件以V开头，独立电流源元件以I开头，例VDC表示直流电压源，IAC表示交流电流源等。
在Libraries上面的方框中选中元件，按OK，元件就会出现在绘图窗口，按鼠标左键即可将元件放置在所需位置。
若还需再加该种元件，则可再按鼠标左键放置即可。
若要结束该种元件的放置，则按鼠标右键，选“End Mode”。
其它元件可按同样方法绘制。
激活元件按鼠标右键选“rotate”可改变元件方向。
5．设置元件参数。
每个电路元件均有默认值，元件放置后可根据要仿真的的电路设置其参数。
像RLC元件和直流电源，可直接用鼠标点击元件一侧的元件值，在对话框中输入元件值即可。
如何正确导入Spice模型
方法一、将模型文件粘在当前的图纸上，方法见图：步骤1：复制模型文件(来源于OrCAD PSpice Model )
步骤2：将复制的文件复制到下图所示位置
步骤3：点击上面框图中的OK，将文件粘贴在纸面上，然后从文件中拖一个三极管出来，将名字改成一样即可。
仿真效果见下图：
方法二、如有*.lib的库文件，比如PSPICE的日本晶体管库jbipolar.lib，将该文件考到LTC\LTspiceIV\lib\sub目录中。
然后按图操作：
点击OK后，效果如下所示：
仿真效果图如下：
Q2sc1907相频特性(30MHz截止频率)
方法三：将模型文件直接粘贴到LTC\LTspiceIV\lib\ cmp中的相应文件中。
如要将PSPICE的diode.lib的模型全导入到cmp中的standard.dio中。
先用记事本打开diode.lib,全选，复制。
而后用记事本打开standard.dio,在其适当的位置粘贴，关闭。
发现二极管库里多了很多元件（见下图）。
三极管同理。
原来二极管很少
多了很多二极管模型^_^。
1、IBIS模型随着数字系统性能的不断提升，信号输出的转换速度也越来越快，在信号完整性分析中，不能简单的认为这些高速转换的信号是纯粹的数字信号，还必须考虑到它们的模拟行为。
为了在PCB进行生产前进行精确的信号完整性仿真并解决设计中存在的问题，要求建立能描述器件I/O特性的模型。
这样，Intel最初提出了IBIS的概念，IBIS就是I/O BufferInformation Specification的缩写。
为了制定统一的IBIS格式，EDA公司、IC供应商和最终用户成立了一个IBIS格式制定委员会，IBIS公开论坛也随之诞生。
在1993年，格式制定委员会推出了IBIS的第一个标准Version 1.0，以后不断对其进行修订，现在的版本是1999年公布的Version 3.2，这一标准已经得到了EIA的认可，被定义为ANSI/EIA-656-A标准。
每一个新的版本都会加入一些新的内容，但这些新内容都只是一个IBIS模型文件中的可选项目而不是必须项目，这就保证了IBIS模型的向后兼容性能。
现在，已经有几十个EDA公司成为IBIS公开论坛的成员，支持IBIS的EDA公司提供不同器件的IBIS模型以及软件仿真工具。
有越来越多的半导体厂商开始提供自己产品的IBIS模型。
2、IBIS与SPICE的比较SPICE作为一种通用的电路模拟语言，最早由加州大学伯克利分校发明SPICE模型目前有两个主要的版本：HSPICE和PSPICE，HSPICE主要应用于集成电路设计，而PSPICE主要应用于PCB板和系统级的设计。
采用SPICE模型在PCB板级进行SI分析时，需要集成电路设计者和制造商提供能详细准确的描述集成电路I/O单元子电路的SPICE模型和半导体特性的制造参数。
由于这些资料通常都属于设计者和制造商的知识产权和机密，所以只有较少的半导体制造商会在提供芯片产品的同时提供相应的SPICE模型。
SPICE模型的分析精度主要取决于模型参数的来源(即数据的精确性)，以及模型方程式的适用范围。
Orcad PSpiceOrCAD PSpice培训教材培训目标:熟悉PSpice的仿真功能,熟练掌握各种仿真参数的设置方法,综合观测并分析仿真结果,熟练输出分析结果,能够综合运用各种仿真对电路进行分析,学会修改模型参数。
一、 PSpice分析过程设置仿真参数绘制原理图运行仿真观测并分析仿真结果二、绘制原理图原理图的具体绘制方法已经在Capture中讲过了，下面主要讲一下在使用PSpice时绘制原理图应该注意的地方。
1、新建Project时应选择Analog or Mixed-signal Circuit2、调用的器件必须有PSpice模型首先，调用OrCAD软件本身提供的模型库，这些库文件存储的路径为Capture\Library\pspice，此路径中的所有器件都有提供PSpice模型，可以直接调用。
其次，若使用自己的器件，必须保证*.olb、*.lib两个文件同时存在，而且器件属性中必须包含PSpice Template属性。
3、原理图中至少必须有一条网络名称为0，即接地。
4、必须有激励源。
原理图中的端口符号并不具有电源特性，所有的激励源都存储在Source和SourceTM库中。
5、电源两端不允许短路，不允许仅由电源和电感组成回路，也不允许仅由电源和电容组成的割集。
解决方法:电容并联一个大电阻，电感串联一个小电阻。
6、最好不要使用负值电阻、电容和电感，因为他们容易引起不收敛。
三、仿真参数设置2PSpice能够仿真的类型在OrCAD PSpice中，可以分析的类型有以下8种，每一种分析类型的定义如下:直流分析:当电路中某一参数(称为自变量)在一定范围内变化时，对自变量的每一个取值，计算电路的直流偏置特性(称为输出变量)。
交流分析:作用是计算电路的交流小信号频率响应特性。
噪声分析:计算电路中各个器件对选定的输出点产生的噪声等效到选定的输入源(独立的电压或电流源)上。
即计算输入源上的等效输入噪声。

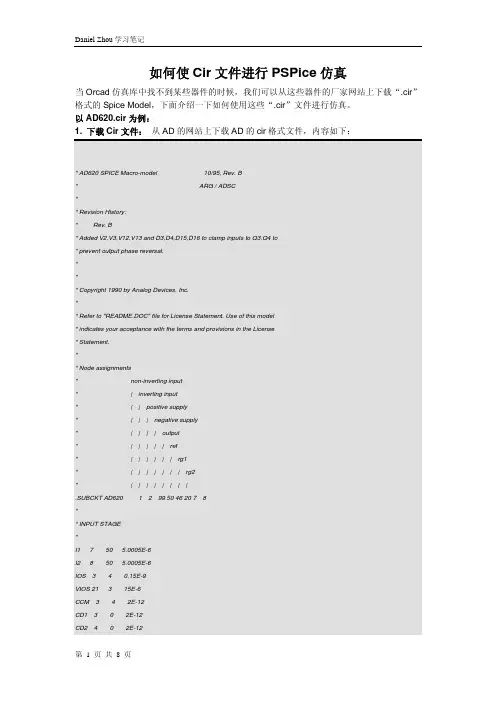

将AD芯片的*cir文件换成pspice仿真文件1、以AD公司的OP37G为例，在AD网站搜索OP37，在出来的页面点击SPICE模型，然后点击OP37G的选项，如下图所示：确认后，下载op37g.cir文件，如下图：2、下载好后，点击开始——Orcad——PSpice Accessories——Model Editor，点击File——New，如下图：然后点击Model——Import，将你前面下载的op37g.cir文件打开，注意放置的文件夹名称不能是中文，如下图：再点击File——Save保存成OP37G.lib，如下图：随之点击File——Export to Capture Part Library出现：点击OK，又出现：点击OK。
这样就生成了将OP37G用于PSpice仿真的*lib和*olb文件。
3、打开Capture，点击File——Open——Library，打开前面得到的OP37G.OLB，如下图所示：然后点击OP37G，就会得到如下图所示的元件符号：其实这样就可以用于仿真了，但是我们平常是将运放绘制成三角形的样子，所以我们接下来就要编辑元件符号。
注意方框里面的1、2、99、50和49，它具体的表示可以在前面的Model Editor里面看到，如下图：我们可以先将其隐藏，然后将方框去掉，绘制成我们平常见到的运放形状，如下图：接着我们要放置PIN，点击上面的2脚，会出现：其中的Name是要填我们前面说的1、2、99、50和49，Number就是这里显示的2脚，Type 是类型，也就是输出、输入、电源等，这个根据实际情况对应的选择就好了。
4、绘制原理图，放置OP37G，如下：绘制好原理图后，在进行仿真设置时，要将前面生成的OP37G.LIB文件添加进来，再点击Add as Global 或者Add as Design就可以了，如下图：确认后，点击仿真就可以运行了。
应该没有什么问题，嘿嘿，^-^。
电路原理仿真练习OrCAD/PSpice软件使用方法简介一、直流电阻电路的仿真直流仿真包括直流工作点(bias point)、直流扫描(DC sweep)和灵敏度(sensitivity)分析。
以OrCAD Demo 9.0为例，仿真步骤如下：1．运行Capture CIS Demo。
2．创建新项目(Project)。
执行File\New\Project，出现“New Project”对话框。
在“Name”处输入设计项目名称；中间的四个选项中点击选中“Analog or Mixed-Signal Ciecuit”；在“Location”处指定项目有关文件所放路径；点击Ok，出现“Analog Mixed-Mode Project Wizard”对话框。
3．添加元件库。
在2中出现的对话框中，用鼠标左键双击左边方框中要用到的元件库名（或先用鼠标选中元件库名，再按Add），则该元件库名出现在右边方框内；按完成按钮。
即出现电路图绘制窗口Schematic。
4．放置元件。
点击Place\Part，出现“Place Part”对话框；在“Libraries”下面方框中选择所要用的元件库。
R, L, C元件及受控源在Analog库中，独立源在Source 库中。
独立电压源元件以V开头，独立电流源元件以I开头，例VDC表示直流电压源，IAC表示交流电流源等。
在Libraries上面的方框中选中元件，按OK，元件就会出现在绘图窗口，按鼠标左键即可将元件放置在所需位置。
若还需再加该种元件，则可再按鼠标左键放置即可。
若要结束该种元件的放置，则按鼠标右键，选“End Mode”。
其它元件可按同样方法绘制。
激活元件按鼠标右键选“rotate”可改变元件方向。
5．设置元件参数。
每个电路元件均有默认值，元件放置后可根据要仿真的的电路设置其参数。
像RLC元件和直流电源，可直接用鼠标点击元件一侧的元件值，在对话框中输入元件值即可。
Cir 和IBIS模型的使用
在Analog上，很多时候下载到的是cir和ibs文件，那么如何使用呢。
Cadence 中的pspice套件中含有编辑模型的程序模块，可以使用它进行转换，得到Capture库文件（olb格式）和Pspice 库文件（lib格式）。
1. ibs文件的转换
Step1：打开PSpice Model Editor
如下图所示找到Pspice Model Editor，单击并打开。
图1 打开Model Editor
Step2：转换成PSpice的lib库文件
按下图2—5操作
图2 打开IBIS Translator
图3 打开IBIS模型文件
图4 IBIS模型信息
图5 生成的lib文件Step3：转换并导出成Capture库文件
如图6—9所示
图6 导出成Capture库文件
图7 选择路径
图8 转换错误信息显示
图9 转换好的文件
2. cir文件的转换
cir文件可以直接选择另存为（save as）来保存成lib文件，故不再介绍。
下面介绍导出为olb文件的方法。
Step1：打开Pspice Model Editor
如上图1 所示，打开Pspice Model Editor，然后，打开cir 文件，如下图10 所示
图10 打开cir 文件
然后双击左侧Model List 中你刚选择的文件，在右侧可以看到详细内容（使用记事本也可以查看），如下图11。
图11 查看cir 文件
Step2 导出为olb文件
单击FIle -> Export To Capture... 如下图所示
图12 导出为olb文件
然后再弹出的对话框中选择输出文件路径，注意不要包含中文字符，否则可能出错，然后确定，移步下图
图13 转换结果提示框
然后就可以在输出路径中找到文件。
Finished！Enjoy！。
