HGP电梯故障检测说明日立电梯

HGP 电梯故障检测说明（日立电梯）故障等级代码 故障说明故障检出条件 建议检查项目A1 10 主微机故障 主机复位为非上电复位 1.主控制板的外部接线是否规范布置. 2.主控制板与变频模块的链接是否稳固. 11 副微机故障 变频器微机在双口RAM 中正常标志超过130毫秒没有变化 1检查变频微机工作灯是否正常绿灯亮 2检查主控制板的对外连线是否按规范布置 12运行接触器短接故障 运行接触器输出z10out120286已经断开，但反馈输入x10t1020cc 依然有效持续超过1秒 1检查#10T 的驱动回路 2检查#10T 接触器 13抱闸接触器短接故障 接触器#15B 的驱动输出z15b 为OFF ，#15B 的反馈输入x15b 为ON 持续500ms 1检查#15B 的驱动回路 2检查#15B 的反馈信号输入回路 14安全继电器短接故障 继电器#50B 的驱动输入z50bk 为OFF,#50B 的信号输入x50b 为ON 持续300ms 检查板上的50B 维电器 15安全回路断开故障 安全回路的信号x50bc 断开 检查安全回路的输入线路 16 软件WDT 动作 上一次主机复位由软件监视定时器WDT 产生 1检查主控制板的对外接线是否规范布置 2更换主控制板17 连续3次开门锁死 连续3次开门都没有开到开门限位 1检查电梯开门的实际情况.确认门机是否动作 2检查开门限位开关118/132 考虑跟消防插接有关，拔掉xr1/或者楼高测完后 没有让其自动返回19 DPROM 读写故障 DPROM 读写出错标志（dpramerr ）非零 1检查主控制板的对外接线是否规范布置 2主控制板重新上电复位 3更换主控板20 抱闸制动器短接故障 抱闸控制的输出驱动z15b 为OFF ，但抱闸确认开关x15ha 或x15hb 依然保持断开，持续1.5s1抱闸控制器 2检查抱闸确认开关21 抱闸制动器断开故障（可以检查抱闸线圈供电） 抱闸控制的输出驱动z15b 为ON ，但抱闸确认开关x15ha 或x15hb 依然保持断开，持续1.5s1抱闸控制器 2检查抱闸和抱闸确认开关 22 运行速度偏差故障（可考虑磁极） 电梯打开抱闸运行（z10ax 为ON)过程中，变频器转速检测值与指令输出计算值不一致，且不一致的差值超过变频器参数F3.21设定值，且不一致的持续时间超过变频器参数F3.22的设定值 1查看变频器检出电梯速度，确定电梯时机的运行速度2查看变频器参数F3.21、F3.22的数值，这些数值分别为15%、0.33检查抱闸是否正常打开。

HGP电梯故障检测说明（日立电梯）共5页第1页版本号001故障等级代码故障说明故障检出条件建议检查项目A1 10 主微机故障主机复位为非上电复位1主控制板的外部接线是否规范布置2主控制板与变频模块的连线是否稳固11 副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮2检查主控制板的对外连线是否按规范布置12 运行接触器短接故障运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒1检查#10T的驱动回路2检查#10T接触器3检查整流桥是否损坏4检查保险丝是否通断13 抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF，#15B的反馈信号输入x15b为ON持续500ms。

1检查#15B的驱动回路2检查#15B的反馈信号输入回路3检查微动开关是否调整良好4检查整流桥5检查保险丝14 安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms1检查板上的50B继电器2插拔主板以及控制柜插件件15 安全回路断开故障安全回路的信号x50bc断开1检查安全回路的输入线路2检查DC48V回路是否电阻过大16 软件WDT动作上一次主机复位由软件监视定时器WDT产生1检查主控制板的对外接线是否规范布置2更换主控制板17 连续3次开门锁死连续3次开门都没有开到开门限位1检查电梯开门的实际情况，确认门机是否动作正常2检查开门限位开关3开关门限位开关是否电阻过大1819 DPROM读写故障DPROM读写出错标志（dpramerr）非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF，但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。

1抱闸控制器2检查抱闸确认开关3检查微动开关是否调整良好4检查整流桥5检查保险丝6检查旋编磁极7检查变频器及主板21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON，但抱闸确认开关x15ha或x15hb依然保持断开，持续1.5s。

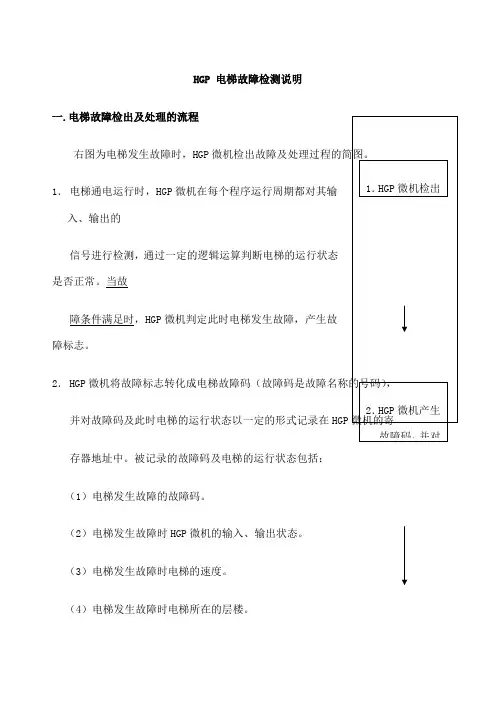

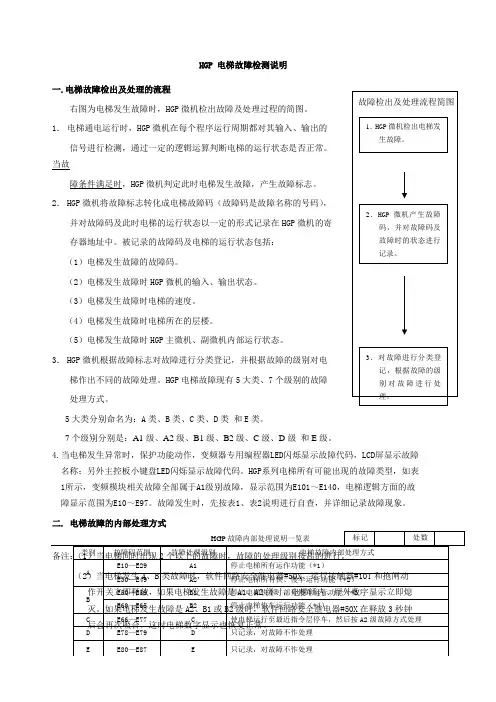

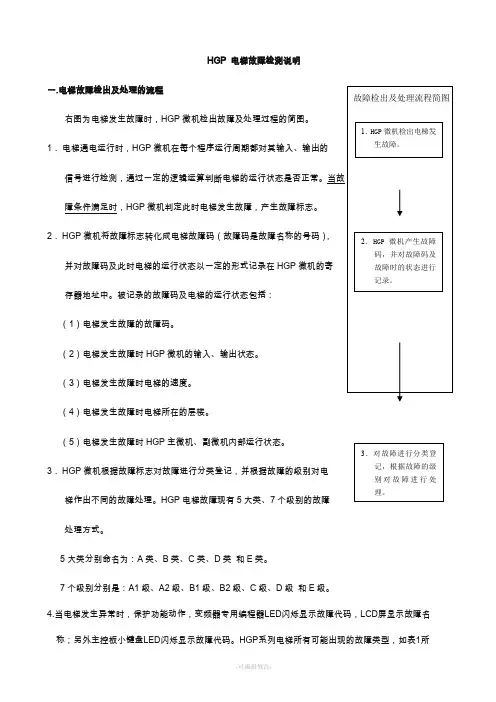

HGP 电梯故障检测说明一.电梯故障检出及处理的流程Array右图为电梯发生故障时，HGP微机检出故障及处理过程的简图。

1．电梯通电运行时，HGP微机在每个程序运行周期都对其输入、输出的信号进行检测，通过一定的逻辑运算判断电梯的运行状态是否正常。

当故障条件满足时，HGP微机判定此时电梯发生故障，产生故障标志。

2．HGP微机将故障标志转化成电梯故障码（故障码是故障名称的号码），并对故障码及此时电梯的运行状态以一定的形式记录在HGP微机的寄存器地址中。

被记录的故障码及电梯的运行状态包括：（1）电梯发生故障的故障码。

（2）电梯发生故障时HGP微机的输入、输出状态。

（3）电梯发生故障时电梯的速度。

（4）电梯发生故障时电梯所在的层楼。

（5）电梯发生故障时HGP主微机、副微机内部运行状态。

3．HGP微机根据故障标志对故障进行分类登记，并根据故障的级别对电梯作出不同的故障处理。

HGP电梯故障现有5大类、7个级别的故障处理方式。

5大类分别命名为：A类、B类、C类、D类和E类。

7个级别分别是：A1级、A2级、B1级、B2级、C级、D级和E级。

4.当电梯发生异常时，保护功能动作，变频器专用编程器LED闪烁显示故障代码，LCD屏显示故障名称；另外主控板小键盘LED闪烁显示故障代码。

HGP系列电梯所有可能出现的故障类型，如表1所示，变频模块相关故障全部属于A1级别故障，显示范围为E101～E140，电梯逻辑方面的故障显示范围为E10～E97。

故障发生时，先按表1、表2说明进行自查，并详细记录故障现象。

二. 电梯故障的内部处理方式（3）当电梯发生C类的通讯故障时，有以下两种情况：电梯运行速度≥60米/分，电梯减速后在最近层停靠后禁止再启动。

电梯运行速度＜60米/分，包括检修时立刻停止并禁止再启动但是发生E75轿内串行通讯故障时，可以运行轿顶检修（4）在电梯的这6种级别的故障中，其中A1、A2、B1级故障是具有自动保持性质的。

HGP 电梯故障检测说明一.电梯故障检出及处理的流程右图为电梯发生故障时，HGP 微机检出故障及处理过程的简图。

1．电梯通电运行时，HGP 微机在每个程序运行周期都对其输入、输出的信号进行检测，通过一定的逻辑运算判断电梯的运行状态是否正常。

当故障条件满足时，HGP 微机判定此时电梯发生故障，产生故障标志。

2．HGP 微机将故障标志转化成电梯故障码（故障码是故障名称的号码），并对故障码及此时电梯的运行状态以一定的形式记录在HGP 微机的寄 存器地址中。

被记录的故障码及电梯的运行状态包括： （1）电梯发生故障的故障码。

（2）电梯发生故障时HGP 微机的输入、输出状态。

（3）电梯发生故障时电梯的速度。

（4）电梯发生故障时电梯所在的层楼。

（5）电梯发生故障时HGP 主微机、副微机内部运行状态。

3．HGP 微机根据故障标志对故障进行分类登记，并根据故障的级别对电 梯作出不同的故障处理。

HGP 电梯故障现有5大类、7个级别的故障 处理方式。

5大类分别命名为：A 类、B 类、C 类、D 类和E 类。

7个级别分别是：A1级、A2级、B1级、B2级、C 级、D 级和E 级。

4.当电梯发生异常时，保护功能动作，变频器专用编程器LED 闪烁显示故障代码，LCD 屏显示故障名称；另外主控板小键盘LED 闪烁显示故障代码。

HGP 系列电梯所有可能出现的故障类型，如表1所示，变频模块相关故障全部属于A1级别故障，显示范围为E101～E140，电梯逻辑方面的故障显示范围为E10～E97。

故障发生时，先按表1、表2说明进行自查，并详细记录故障现象。

二.电梯故障的内部处理方式标记处数备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。

（2）当电梯发生A 、B 类故障时，软件回路安全继电器#50X 、运行接触器#10T 和抱闸动作开关立即释放，如果电梯发生故障是A1、A2级时，电梯轿内、厅外数字显示立即熄灭。

HGP 电梯故障检测说明一.电梯故障检出及处理的流程Array右图为电梯发生故障时，HGP1．电梯通电运行时，HGP微机在每个程序运行周期都对其输入、输出的信号进行检测，通过一定的逻辑运算判断电梯的运行状态是否正常。

当故障条件满足时，HGP微机判定此时电梯发生故障，产生故障标志。

2．HGP并对故障码及此时电梯的运行状态以一定的形式记录在HGP 存器地址中。

被记录的故障码及电梯的运行状态包括：（1）电梯发生故障的故障码。

（2）电梯发生故障时HGP微机的输入、输出状态。

（3）电梯发生故障时电梯的速度。

（4）电梯发生故障时电梯所在的层楼。

（5）电梯发生故障时HGP 主微机、副微机内部运行状态。

3． HGP 微机根据故障标志对故障进行分类登记，并根据故障的级别对电梯作出不同的故障处理。

HGP 电梯故障现有5大类、7个级别的故障处理方式。

5大类分别命名为：A 类、B 类、C 类、D 类 和E 类。

7个级别分别是：A1级、A2级、B1级、B2级、C 级、D 级 和E 级。

4.当电梯发生异常时，保护功能动作，变频器专用编程器LED 闪烁显示故障代码，LCD 屏显示故障名称；另外主控板小键盘LED 闪烁显示故障代码。

HGP 系列电梯所有可能出现的故障类型，如表1所示，变频模块相关故障全部属于A1级别故障，显示范围为E101～E140，电梯逻辑方面的故障显示范围为E10～E97。

故障发生时，先按表1、表2说明进行自查，并详细记录故障现象。

二. 电梯故障的内部处理方式3．对故障进行分类登记，根电梯轿内、厅外数字显示立即熄灭。

如果电梯发生故障是A2、B1或B2级时，软件回路安全继电器#50X在释放3秒钟后会再次吸合，这时电梯数字显示也恢复正常。

（3）当电梯发生C类的通讯故障时，有以下两种情况：电梯运行速度≥60米/分，电梯减速后在最近层停靠后禁止再启动。

电梯运行速度＜60米/分，包括检修时立刻停止并禁止再启动但是发生E75轿内串行通讯故障时，可以运行轿顶检修（4）在电梯的这6种级别的故障中，其中A1、A2、B1级故障是具有自动保持性质的。

HGP电梯故障检测说明（日立电梯）共5页第1页版本号001故障等级代码故障说明故障检出条件建议检查项目A1 10 主微机故障主机复位为非上电复位1主控制板的外部接线是否规范布置2主控制板与变频模块的连线是否稳固11 副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮2检查主控制板的对外连线是否按规范布置12 运行接触器短接故障运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒1检查#10T的驱动回路2检查#10T接触器3检查整流桥是否损坏4检查保险丝是否通断13 抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF，#15B的反馈信号输入x15b为ON持续500ms。

1检查#15B的驱动回路2检查#15B的反馈信号输入回路3检查微动开关是否调整良好4检查整流桥5检查保险丝14 安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms1检查板上的50B继电器2插拔主板以及控制柜插件件15 安全回路断开故障安全回路的信号x50bc断开1检查安全回路的输入线路2检查DC48V回路是否电阻过大16 软件WDT动作上一次主机复位由软件监视定时器WDT产生1检查主控制板的对外接线是否规范布置2更换主控制板17 连续3次开门锁死连续3次开门都没有开到开门限位1检查电梯开门的实际情况，确认门机是否动作正常2检查开门限位开关3开关门限位开关是否电阻过大1819 DPROM读写故障DPROM读写出错标志（dpramerr）非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF，但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。

1抱闸控制器2检查抱闸确认开关3检查微动开关是否调整良好4检查整流桥5检查保险丝6检查旋编磁极7检查变频器及主板21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON，但抱闸确认开关x15ha或x15hb依然保持断开，持续1.5s。

HGP 电梯故障检测说明（日立电梯）故障等级代码 故障说明 故障检出条件 建议检查项目A1 10主微机故障主机复位为非上电复位1.主控制板的外部接线是否规范布置. 2.主控制板与变频模块的链接是否稳固.11 副微机故障变频器微机在双口RAM 中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮 2检查主控制板的对外连线是否按规范布置12运行接触器短接故障 运行接触器输出z10out120286已经断开，但反馈输入x10t1020cc 依然有效持续超过1秒1检查#10T 的驱动回路 2检查#10T 接触器13抱闸接触器短接故障 接触器#15B 的驱动输出z15b 为OFF ，#15B 的反馈输入x15b 为ON持续500ms1检查#15B 的驱动回路2检查#15B 的反馈信号输入回路14 安全继电器短接故障继电器#50B 的驱动输入z50bk 为OFF,#50B 的信号输入x50b 为ON 持续300ms 检查板上的50B 维电器15 安全回路断开故障安全回路的信号x50bc 断开检查安全回路的输入线路16软件WDT 动作上一次主机复位由软件监视定时器WDT 产生 1检查主控制板的对外接线是否规范布置 2更换主控制板17 连续3次开门锁死 连续3次开门都没有开到开门限位1检查电梯开门的实际情况.确认门机是否动作 2检查开门限位开关118/132考虑跟消防插接有关，拔掉xr1/或者楼高测完后没有让其自动返回19 DPROM 读写故障 DPROM 读写出错标志（dpramerr ）非零1检查主控制板的对外接线是否规范布置 2主控制板重新上电复位 3更换主控板20 抱闸制动器短接故障 抱闸控制的输出驱动z15b 为OFF ，但抱闸确认开关x15ha 或x15hb 依然保持断开，持续1.5s1抱闸控制器 2检查抱闸确认开关21 抱闸制动器断开故障（可以检查抱闸线圈供电） 抱闸控制的输出驱动z15b 为ON ，但抱闸确认开关x15ha 或x15hb依然保持断开，持续1.5s1抱闸控制器2检查抱闸和抱闸确认开关22运行速度偏差故障（可考虑磁极） 电梯打开抱闸运行（z10ax 为ON)过程中，变频器转速检测值与指令输出计算值不一致，且不一致的差值超过变频器参数F3.21设定值，且不一致的持续时间超过变频器参数F3.22的设定值 1查看变频器检出电梯速度，确定电梯时机的运行速度2查看变频器参数F3.21、F3.22的数值，这些数值分别为15%、0.3 3检查抱闸是否正常打开。

HGP 电梯故障检测说明（日立电梯）故障等级代码 故障说明 故障检出条件 建议检查项目A1 10主微机故障主机复位为非上电复位1.主控制板的外部接线是否规范布置. 2.主控制板与变频模块的链接是否稳固.11 副微机故障变频器微机在双口RAM 中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮 2检查主控制板的对外连线是否按规范布置12运行接触器短接故障 运行接触器输出z10out120286已经断开，但反馈输入x10t1020cc 依然有效持续超过1秒1检查#10T 的驱动回路 2检查#10T 接触器13抱闸接触器短接故障 接触器#15B 的驱动输出z15b 为OFF ，#15B 的反馈输入x15b 为ON持续500ms1检查#15B 的驱动回路2检查#15B 的反馈信号输入回路14 安全继电器短接故障继电器#50B 的驱动输入z50bk 为OFF,#50B 的信号输入x50b 为ON 持续300ms 检查板上的50B 维电器15 安全回路断开故障安全回路的信号x50bc 断开检查安全回路的输入线路16软件WDT 动作上一次主机复位由软件监视定时器WDT 产生 1检查主控制板的对外接线是否规范布置 2更换主控制板17 连续3次开门锁死 连续3次开门都没有开到开门限位1检查电梯开门的实际情况.确认门机是否动作 2检查开门限位开关118/132考虑跟消防插接有关，拔掉xr1/或者楼高测完后没有让其自动返回19 DPROM 读写故障 DPROM 读写出错标志（dpramerr ）非零1检查主控制板的对外接线是否规范布置 2主控制板重新上电复位 3更换主控板20 抱闸制动器短接故障 抱闸控制的输出驱动z15b 为OFF ，但抱闸确认开关x15ha 或x15hb 依然保持断开，持续1.5s1抱闸控制器 2检查抱闸确认开关21 抱闸制动器断开故障（可以检查抱闸线圈供电） 抱闸控制的输出驱动z15b 为ON ，但抱闸确认开关x15ha 或x15hb依然保持断开，持续1.5s1抱闸控制器2检查抱闸和抱闸确认开关22运行速度偏差故障（可考虑磁极） 电梯打开抱闸运行（z10ax 为ON)过程中，变频器转速检测值与指令输出计算值不一致，且不一致的差值超过变频器参数F3.21设定值，且不一致的持续时间超过变频器参数F3.22的设定值 1查看变频器检出电梯速度，确定电梯时机的运行速度2查看变频器参数F3.21、F3.22的数值，这些数值分别为15%、0.3 3检查抱闸是否正常打开。

HGP 电梯故障检测说明一.电梯故障检出及处理的流程右图为电梯发生故障时，HGP 微机检出故障及处理过程的简图。

1． 电梯通电运行时，HGP 微机在每个程序运行周期都对其输入、输出的信号进行检测，通过一定的逻辑运算判断电梯的运行状态是否正常。

当故 障条件满足时，HGP 微机判定此时电梯发生故障，产生故障标志。

2． HGP 微机将故障标志转化成电梯故障码（故障码是故障名称的号码），并对故障码及此时电梯的运行状态以一定的形式记录在HGP 微机的寄 存器地址中。

被记录的故障码及电梯的运行状态包括： （1）电梯发生故障的故障码。

（2）电梯发生故障时HGP 微机的输入、输出状态。

（3）电梯发生故障时电梯的速度。

（4）电梯发生故障时电梯所在的层楼。

（5）电梯发生故障时HGP 主微机、副微机内部运行状态。

3． HGP 微机根据故障标志对故障进行分类登记，并根据故障的级别对电梯作出不同的故障处理。

HGP 电梯故障现有5大类、7个级别的故障 处理方式。

5大类分别命名为：A 类、B 类、C 类、D 类 和E 类。

7个级别分别是：A1级、A2级、B1级、B2级、C 级、D 级 和E 级。

4.当电梯发生异常时，保护功能动作，变频器专用编程器LED 闪烁显示故障代码，LCD 屏显示故障名称；另外主控板小键盘LED 闪烁显示故障代码。

HGP 系列电梯所有可能出现的故障类型，如表1所1．HGP 微机检出电梯发生故障。

2．HGP 微机产生故障码，并对故障码及故障时的状态进行记录。

3．对故障进行分类登记，根据故障的级别对故障进行处理。

故障检出及处理流程简图示，变频模块相关故障全部属于A1级别故障，显示范围为E101～E140，电梯逻辑方面的故障显示范围为E10～E97。

故障发生时，先按表1、表2说明进行自查，并详细记录故障现象。

二. 电梯故障的内部处理方式标 记处 数备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。

HGP 电梯故障检测说明一.电梯故障检出及处理的流程右图为电梯发生故障时，HGP 微机检出故障及处理过程的简图。

1． 电梯通电运行时，HGP 微机在每个程序运行周期都对其输入、输出的信号进行检测，通过一定的逻辑运算判断电梯的运行状态是否正常。

当故障条件满足时，HGP 微机判定此时电梯发生故障，产生故障标志。

2． HGP 微机将故障标志转化成电梯故障码（故障码是故障名称的号码），并对故障码及此时电梯的运行状态以一定的形式记录在HGP 微机的寄存器地址中。

被记录的故障码及电梯的运行状态包括：（1）电梯发生故障的故障码。

（2）电梯发生故障时HGP 微机的输入、输出状态。

（3）电梯发生故障时电梯的速度。

（4）电梯发生故障时电梯所在的层楼。

1．HGP 微机检出2．HGP 微机产生故障码，并对（5）电梯发生故障时HGP 主微机、副微机内部运行状态。

3． HGP 微机根据故障标志对故障进行分类登记，并根据故障的级别对电梯作出不同的故障处理。

HGP 电梯故障现有5大类、7个级别的故障处理方式。

5大类分别命名为：A 类、B 类、C 类、D 类 和E 类。

7个级别分别是：A1级、A2级、B1级、B2级、C 级、D 级 和E 级。

4.当电梯发生异常时，保护功能动作，变频器专用编程器LED 闪烁显示故障代码，LCD 屏显示故障名称；另外主控板小键盘LED 闪烁显示故障代码。

HGP 系列电梯所有可能出现的故障类型，如表1所示，变频模块相关故障全部属于A1级别故障，显示范围为E101～E140，电梯逻辑方面的故障显示范围为E10～E97。

故障发生时，先按表1、表2说明进行自查，并详细记录故障现象。

二. 电梯故障的内部处理方式标记 处 数备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。

（2）当电梯发生A 、B 类故障时，软件回路安全继电器#50X 、运行接触器#10T 和抱闸动作开关立即释放，如果电梯发生故障是A1、A2级时，3．对故障进行分类登记，根HGP 故障内部处理说明一览表类别 故障码范围 故障处理级别 电梯故障内部处理方式电梯轿内、厅外数字显示立即熄灭。

HGP 电梯故障检测说明一.电梯故障检出及处理的流程右图为电梯发生故障时，HGP 微机检出故障及处理过程的简图。

1． 电梯通电运行时，HGP 微机在每个程序运行周期都对其输入、输出的信号进行检测，通过一定的逻辑运算判断电梯的运行状态是否正常。

当故 障条件满足时，HGP 微机判定此时电梯发生故障，产生故障标志。

2． HGP 微机将故障标志转化成电梯故障码（故障码是故障名称的号码），并对故障码及此时电梯的运行状态以一定的形式记录在HGP 微机的寄 存器地址中。

被记录的故障码及电梯的运行状态包括： （1）电梯发生故障的故障码。

（2）电梯发生故障时HGP 微机的输入、输出状态。

（3）电梯发生故障时电梯的速度。

（4）电梯发生故障时电梯所在的层楼。

（5）电梯发生故障时HGP 主微机、副微机内部运行状态。

3． HGP 微机根据故障标志对故障进行分类登记，并根据故障的级别对电梯作出不同的故障处理。

HGP 电梯故障现有5大类、7个级别的故障 处理方式。

5大类分别命名为：A 类、B 类、C 类、D 类 和E 类。

7个级别分别是：A1级、A2级、B1级、B2级、C 级、D 级 和E 级。

4.当电梯发生异常时，保护功能动作，变频器专用编程器LED 闪烁显示故障代码，LCD 屏显示故障名称；另外主控板小键盘LED 闪烁显示故障代码。

HGP 系列电梯所有可能出现的故障类型，如表1所示，变频模块相关故障全部属于A1级别故障，显示范围为E101～E140，电梯逻辑方面的故障显示范围为E10～E97。

故障发生时，先按表1、表2说明进行自查，并详细记录故障现象。

二. 电梯故障的内部处理方式1．HGP 微机检出电梯发生故障。

2．HGP 微机产生故障码，并对故障码及故障时的状态进行记录。

3．对故障进行分类登记，根据故障的级别对故障进行处理。

故障检出及处理流程简图HGP 故障内部处理说明一览表类别故障码范围 故障处理级别电梯故障内部处理方式AE10—E29 A1 停止电梯所有运作功能（*1） E30—E49 A2 停止电梯所有快、慢车运行功能（*2） B E50—E59 B1 停止电梯快车、部分慢车运行功能（*3） E60—E65 B2 停止电梯快车运行功能（*4）C E66—E77 C 使电梯运行至最近指令层停车，然后按A2级故障方式处理D E78—E79 D 只记录，对故障不作处理 EE80—E87E 只记录，对故障不作处理备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。

HGP 电梯故障检测说明一.电梯故障检出及处理的流程右图为电梯发生故障时，HGP 微机检出故障及处理过程的简图。

1． 电梯通电运行时，HGP 微机在每个程序运行周期都对其输入、输出的信号进行检测，通过一定的逻辑运算判断电梯的运行状态是否正常。

当故障条件满足时，HGP 微机判定此时电梯发生故障，产生故障标志。

2． HGP 微机将故障标志转化成电梯故障码（故障码是故障名称的号码），并对故障码及此时电梯的运行状态以一定的形式记录在HGP 微机的寄存器地址中。

被记录的故障码及电梯的运行状态包括： （1）电梯发生故障的故障码。

（2）电梯发生故障时HGP 微机的输入、输出状态。

（3）电梯发生故障时电梯的速度。

（4）电梯发生故障时电梯所在的层楼。

（5）电梯发生故障时HGP 主微机、副微机内部运行状态。

3． HGP 微机根据故障标志对故障进行分类登记，并根据故障的级别对电梯作出不同的故障处理。

HGP 电梯故障现有5大类、7个级别的故障处理方式。

5大类分别命名为：A 类、B 类、C 类、D 类 和E 类。

7个级别分别是：A1级、A2级、B1级、B2级、C 级、D 级 和E 级。

4.当电梯发生异常时，保护功能动作，变频器专用编程器LED 闪烁显示故障代码，LCD 屏显示故障名称；另外主控板小键盘LED 闪烁显示故障代码。

HGP 系列电梯所有可能出现的故障类型，如表1所示，变频模块相关故障全部属于A1级别故障，显示范围为E101～E140，电梯逻辑方面的故障显示范围为E10～E97。

故障发生时，先按表1、表2说明进行自查，并详细记录故障现象。

二. 电梯故障的内部处理方式HGP 故障内部处理说明一览表备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。

（2）当电梯发生A、B类故障时，软件回路安全继电器#50X、运行接触器#10T和抱闸动作开关立即释放，如果电梯发生故障是A1、A2级时，电梯轿内、厅外数字显示立即熄灭。

HGP 电梯故障检测说明一.电梯故障检出及处理的流程右图为电梯发生故障时，HGP 微机检出故障及处理过程的简图。

1． 电梯通电运行时，HGP 微机在每个程序运行周期都对其输入、输出的信号进行检测，通过一定的逻辑运算判断电梯的运行状态是否正常。

当故障条件满足时，HGP 微机判定此时电梯发生故障，产生故障标志。

2． HGP 微机将故障标志转化成电梯故障码（故障码是故障名称的号码），并对故障码及此时电梯的运行状态以一定的形式记录在HGP 微机的寄存器地址中。

被记录的故障码及电梯的运行状态包括： （1）电梯发生故障的故障码。

（2）电梯发生故障时HGP 微机的输入、输出状态。

（3）电梯发生故障时电梯的速度。

（4）电梯发生故障时电梯所在的层楼。

（5）电梯发生故障时HGP 主微机、副微机内部运行状态。

3． HGP 微机根据故障标志对故障进行分类登记，并根据故障的级别对电梯作出不同的故障处理。

HGP 电梯故障现有5大类、7个级别的故障处理方式。

5大类分别命名为：A 类、B 类、C 类、D 类 和E 类。

7个级别分别是：A1级、A2级、B1级、B2级、C 级、D 级 和E 级。

4.当电梯发生异常时，保护功能动作，变频器专用编程器LED 闪烁显示故障代码，LCD 屏显示故障名称；另外主控板小键盘LED 闪烁显示故障代码。

HGP 系列电梯所有可能出现的故障类型，如表1所示，变频模块相关故障全部属于A1级别故障，显示范围为E101～E140，电梯逻辑方面的故障显示范围为E10～E97。

故障发生时，先按表1、表2说明进行自查，并详细记录故障现象。

二. 电梯故障的内部处理方式HGP 故障内部处理说明一览表备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。

（2）当电梯发生A、B类故障时，软件回路安全继电器#50X、运行接触器#10T和抱闸动作开关立即释放，如果电梯发生故障是A1、A2级时，电梯轿内、厅外数字显示立即熄灭。
