HGP电梯故障检测说明(日立电梯)

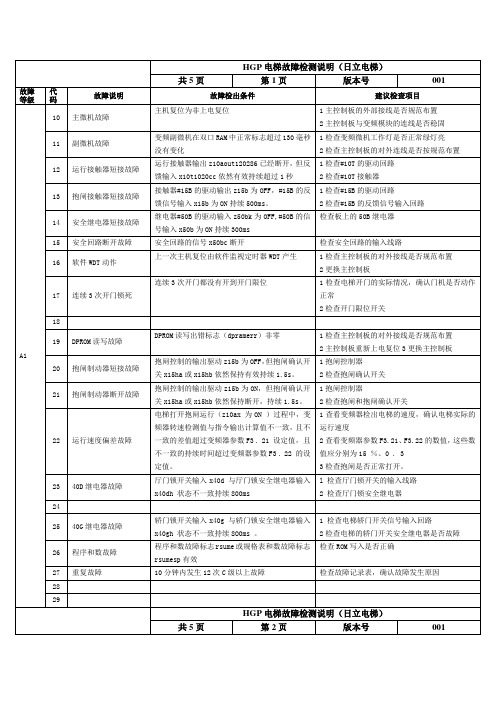

HGP电梯故障检测说明（日立电梯）共5页第1页版本号001故障等级代码故障说明故障检出条件建议检查项目A1 10 主微机故障主机复位为非上电复位1主控制板的外部接线是否规范布置2主控制板与变频模块的连线是否稳固11 副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮2检查主控制板的对外连线是否按规范布置12 运行接触器短接故障运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒1检查#10T的驱动回路2检查#10T接触器3检查整流桥是否损坏4检查保险丝是否通断13 抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF，#15B的反馈信号输入x15b为ON持续500ms。

1检查#15B的驱动回路2检查#15B的反馈信号输入回路3检查微动开关是否调整良好4检查整流桥5检查保险丝14 安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms1检查板上的50B继电器2插拔主板以及控制柜插件件15 安全回路断开故障安全回路的信号x50bc断开1检查安全回路的输入线路2检查DC48V回路是否电阻过大16 软件WDT动作上一次主机复位由软件监视定时器WDT产生1检查主控制板的对外接线是否规范布置2更换主控制板17 连续3次开门锁死连续3次开门都没有开到开门限位1检查电梯开门的实际情况，确认门机是否动作正常2检查开门限位开关3开关门限位开关是否电阻过大1819 DPROM读写故障DPROM读写出错标志（dpramerr）非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF，但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。

1抱闸控制器2检查抱闸确认开关3检查微动开关是否调整良好4检查整流桥5检查保险丝6检查旋编磁极7检查变频器及主板21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON，但抱闸确认开关x15ha或x15hb依然保持断开，持续1.5s。

HGP电梯故障检测说明（日立电梯）共5页第1页版本号001故障等级代码故障说明故障检出条件建议检查项目A1 10 主微机故障主机复位为非上电复位1主控制板的外部接线是否规范布置2主控制板与变频模块的连线是否稳固11 副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮2检查主控制板的对外连线是否按规范布置12 运行接触器短接故障运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒1检查#10T的驱动回路2检查#10T接触器3检查整流桥是否损坏4检查保险丝是否通断13 抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF，#15B的反馈信号输入x15b为ON持续500ms。

1检查#15B的驱动回路2检查#15B的反馈信号输入回路3检查微动开关是否调整良好4检查整流桥5检查保险丝14 安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms1检查板上的50B继电器2插拔主板以及控制柜插件件15 安全回路断开故障安全回路的信号x50bc断开1检查安全回路的输入线路2检查DC48V回路是否电阻过大16 软件WDT动作上一次主机复位由软件监视定时器WDT产生1检查主控制板的对外接线是否规范布置2更换主控制板17 连续3次开门锁死连续3次开门都没有开到开门限位1检查电梯开门的实际情况，确认门机是否动作正常2检查开门限位开关3开关门限位开关是否电阻过大1819 DPROM读写故障DPROM读写出错标志（dpramerr）非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF，但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。

1抱闸控制器2检查抱闸确认开关3检查微动开关是否调整良好4检查整流桥5检查保险丝6检查旋编磁极7检查变频器及主板21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON，但抱闸确认开关x15ha或x15hb依然保持断开，持续1.5s。

HGP电梯故障检测说明（日立电梯）共5页第1页版本号001故障等级代码故障说明故障检出条件建议检查项目A1 10 主微机故障主机复位为非上电复位1主控制板的外部接线是否规范布置2主控制板与变频模块的连线是否稳固11 副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮2检查主控制板的对外连线是否按规范布置12 运行接触器短接故障运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒1检查#10T的驱动回路2检查#10T接触器3检查整流桥是否损坏4检查保险丝是否通断13 抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF，#15B的反馈信号输入x15b为ON持续500ms。

1检查#15B的驱动回路2检查#15B的反馈信号输入回路3检查微动开关是否调整良好4检查整流桥5检查保险丝14 安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms1检查板上的50B继电器2插拔主板以及控制柜插件件15 安全回路断开故障安全回路的信号x50bc断开1检查安全回路的输入线路2检查DC48V回路是否电阻过大16 软件WDT动作上一次主机复位由软件监视定时器WDT产生1检查主控制板的对外接线是否规范布置2更换主控制板17 连续3次开门锁死连续3次开门都没有开到开门限位1检查电梯开门的实际情况，确认门机是否动作正常2检查开门限位开关3开关门限位开关是否电阻过大1819 DPROM读写故障DPROM读写出错标志（dpramerr）非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF，但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。

1抱闸控制器2检查抱闸确认开关3检查微动开关是否调整良好4检查整流桥5检查保险丝6检查旋编磁极7检查变频器及主板21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON，但抱闸确认开关x15ha或x15hb依然保持断开，持续1.5s。

共5页第1页版本号001故障等级代码故障说明故障检出条件建议检查项目A1 10 主微机故障主机复位为非上电复位1主控制板的外部接线是否规范布置2主控制板与变频模块的连线是否稳固11 副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮2检查主控制板的对外连线是否按规范布置12 运行接触器短接故障运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒1检查#10T的驱动回路2检查#10T接触器13 抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF，#15B的反馈信号输入x15b为ON持续500ms。

1检查#15B的驱动回路2检查#15B的反馈信号输入回路14 安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms检查板上的50B继电器15 安全回路断开故障安全回路的信号x50bc断开检查安全回路的输入线路16 软件WDT动作上一次主机复位由软件监视定时器WDT产生1检查主控制板的对外接线是否规范布置2更换主控制板17 连续3次开门锁死连续3次开门都没有开到开门限位1检查电梯开门的实际情况，确认门机是否动作正常2检查开门限位开关1819 DPROM读写故障DPROM读写出错标志（dpramerr）非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF，但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。

1抱闸控制器2检查抱闸确认开关21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON，但抱闸确认开关x15ha或x15hb依然保持断开，持续1.5s。

1抱闸控制器2检查抱闸和抱闸确认开关22 运行速度偏差故障电梯打开抱闸运行（z10ax 为ON ）过程中，变频器转速检测值与指令输出计算值不一致，且不一致的差值超过变频器参数F3 . 21 设定值，且不一致的持续时间超过变频器参数F3 . 22 的设定值。

HGP 电梯故障检测说明一.电梯故障检出及处理的流程右图为电梯发生故障时，HGP 微机检出故障及处理过程的简图。

1． 电梯通电运行时，HGP 微机在每个程序运行周期都对其输入、输出的信号进行检测，通过一定的逻辑运算判断电梯的运行状态是否正常。

当故障条件满足时，HGP 微机判定此时电梯发生故障，产生故障标志。

2． HGP 微机将故障标志转化成电梯故障码（故障码是故障名称的号码），并对故障码及此时电梯的运行状态以一定的形式记录在HGP 微机的寄存器地址中。

被记录的故障码及电梯的运行状态包括： （1）电梯发生故障的故障码。

（2）电梯发生故障时HGP 微机的输入、输出状态。

（3）电梯发生故障时电梯的速度。

（4）电梯发生故障时电梯所在的层楼。

（5）电梯发生故障时HGP 主微机、副微机内部运行状态。

3． HGP 微机根据故障标志对故障进行分类登记，并根据故障的级别对电梯作出不同的故障处理。

HGP 电梯故障现有5大类、7个级别的故障处理方式。

5大类分别命名为：A 类、B 类、C 类、D 类 和E 类。

7个级别分别是：A1级、A2级、B1级、B2级、C 级、D 级 和E 级。

4.当电梯发生异常时，保护功能动作，变频器专用编程器LED 闪烁显示故障代码，LCD 屏显示故障名称；另外主控板小键盘LED 闪烁显示故障代码。

HGP 系列电梯所有可能出现的故障类型，如表1所示，变频模块相关故障全部属于A1级别故障，显示范围为E101～E140，电梯逻辑方面的故障显示范围为E10～E97。

故障发生时，先按表1、表2说明进行自查，并详细记录故障现象。

二. 电梯故障的内部处理方式HGP 故障内部处理说明一览表备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。

（2）当电梯发生A、B类故障时，软件回路安全继电器#50X、运行接触器#10T和抱闸动作开关立即释放，如果电梯发生故障是A1、A2级时，电梯轿内、厅外数字显示立即熄灭。

HGP 电梯故障检测说明一.电梯故障检出及处理的流程右图为电梯发生故障时，HGP 微机检出故障及处理过程的简图。

1． 电梯通电运行时，HGP 微机在每个程序运行周期都对其输入、输出的信号进行检测，通过一定的逻辑运算判断电梯的运行状态是否正常。

当故 障条件满足时，HGP 微机判定此时电梯发生故障，产生故障标志。

2． HGP 微机将故障标志转化成电梯故障码（故障码是故障名称的号码），并对故障码及此时电梯的运行状态以一定的形式记录在HGP 微机的寄 存器地址中。

被记录的故障码及电梯的运行状态包括： （1）电梯发生故障的故障码。

（2）电梯发生故障时HGP 微机的输入、输出状态。

（3）电梯发生故障时电梯的速度。

（4）电梯发生故障时电梯所在的层楼。

（5）电梯发生故障时HGP 主微机、副微机内部运行状态。

3． HGP 微机根据故障标志对故障进行分类登记，并根据故障的级别对电梯作出不同的故障处理。

HGP 电梯故障现有5大类、7个级别的故障 处理方式。

5大类分别命名为：A 类、B 类、C 类、D 类 和E 类。

7个级别分别是：A1级、A2级、B1级、B2级、C 级、D 级 和E 级。

4.当电梯发生异常时，保护功能动作，变频器专用编程器LED 闪烁显示故障代码，LCD 屏显示故障名称；另外主控板小键盘LED 闪烁显示故障代码。

HGP 系列电梯所有可能出现的故障类型，如表1所示，变频模块相关故障全部属于A1级别故障，显示范围为E101～E140，电梯逻辑方面的故障显示范围为E10～E97。

故障发生时，先按表1、表2说明进行自查，并详细记录故障现象。

二. 电梯故障的内部处理方式标 记处 数备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。

（2）当电梯发生A 、B 类故障时，软件回路安全继电器#50X 、运行接触器#10T 和抱闸动作开关立即释放，如果电梯发生故障是A1、A2级时，电梯轿内、厅外数字显示立即熄灭。
