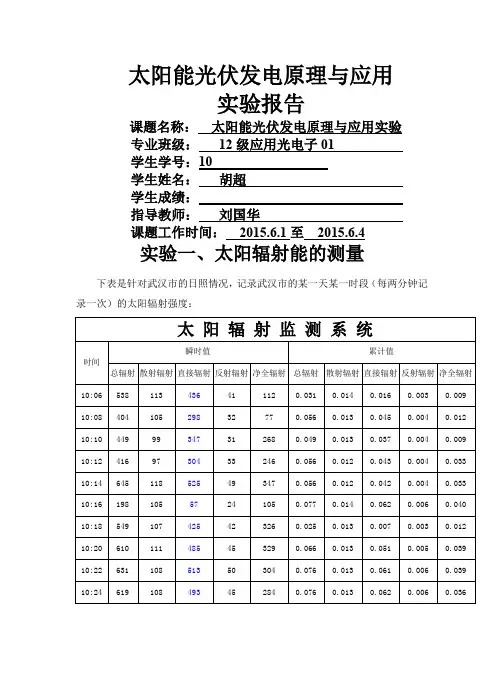

太阳能光伏发电原理与应用实验报告课题名称:太阳能光伏发电原理与应用实验专业班级:12级应用光电子01学生学号:10学生姓名:胡超学生成绩:指导教师:刘国华课题工作时间:2015.6.1至2015.6.4实验一、太阳辐射能的测量下表是针对武汉市的日照情况,记录武汉市的某一天某一时段(每两分钟记录一次)的太阳辐射强度:太阳辐射监测系统瞬时值累计值时间总辐射散射辐射直接辐射反射辐射净全辐射总辐射散射辐射直接辐射反射辐射净全辐射10:06 538 113 436 41 112 0.031 0.014 0.016 0.003 0.009 10:08 404 105 298 32 77 0.056 0.013 0.045 0.004 0.012 10:10 449 99 347 31 268 0.049 0.013 0.037 0.004 0.009 10:12 416 97 304 33 246 0.056 0.012 0.043 0.004 0.033 10:14 645 118 525 49 347 0.056 0.012 0.042 0.004 0.033 10:16 198 105 57 24 105 0.077 0.014 0.062 0.006 0.040 10:18 549 107 425 42 326 0.025 0.013 0.007 0.003 0.012 10:20 610 111 485 45 329 0.066 0.013 0.051 0.005 0.039 10:22 631 108 513 50 304 0.076 0.013 0.061 0.006 0.039 10:24 619 108 493 45 284 0.076 0.013 0.062 0.006 0.03610:26 465 103 310 39 194 0.075 0.013 0.059 0.006 0.034 10:28 653 109 402 47 264 0.067 0.013 0.043 0.005 0.027 10:30 690 111 337 48 263 0.079 0.013 0.046 0.006 0.032 10:32 693 113 318 47 249 0.083 0.013 0.042 0.006 0.031 10:34 653 115 214 48 219 0.082 0.014 0.035 0.006 0.029 10:36 713 118 176 53 145 0.061 0.013 0.018 0.005 0.021 10:38 575 111 92 44 89 0.087 0.014 0.020 0.006 0.015 10:407171155344900.080 0.014 0.009 0.006 0.010根据表格数据用MATLAB 分别作出各辐射瞬时值、累计值与时间的关系曲线如下: 分析:由两个图像均可知总辐射≈散射辐射+直接辐射,总辐射与净辐射与反射辐射之和有一定差值,差值应是有效辐射,某时刻辐射累计值=120秒×(此时刻辐射瞬时值+上一时刻辐射瞬时值)/2.由于天气原因,仪器误差以及人为所致误差,致使实验数据不是很理想,太阳辐射值的采集应选择天气较好,阳光明媚的日子。
太阳能光伏发电实验指导书科技学院电子信息工程教研室编实验_太阳能电卷板特U測试1实验二太阳能电池板的串联、并联特性測试3实验三负数特11测试实验7实验四坏境对丈DI1能电池光伏转换的影响实坊10实验五太阳能电池板转换效率測量实验13实验穴太阳能应用实验16实验七太阳能光控跟踪实验199实验八太阳能齧电池充赦电控制实©211实验九太Dll能光伏逆变器实验234实验十太阳能路灯的设it 277实验—太阳能电池板特性测试一、实验目的1 •了解和拿揮太讯能电池板原理及应用。
2」里解丈讯能电池的星本特11和主要参数,拿捋測量太讯能电也的基本特性相壬要参数的基本原理和基本方法。
二、实验原理1•开路电压("*)电池不故电时,电也两根之间的电位差彼林力开路电压。
一个星本的帝电源、联接导U, 负我的电路,如果杲处开路,斷开两点之同的电压力开路电压。
电路开路时我们可理解力就是在开路处按人了一f无穷大的电皿,不可质更,这个无穷大的电皿是串联干这个电路中的, 根据串联电路中电阻的什压公貳,这个无穷大电讯两端的分电圧將为电路屮的晟高电圧即电瀾电压。
所以线路开路时开路电压一般表现为电源电圧。
2•短路电说(»)姬路电说是由于故障或连接绪误而在电路中造戒短路时所产生的过电渝。
短路电渝垢引起下列严車后果:短路电liftfi会有电劭严生,它不仅能烧坏故障元件本身,也可能烧坏周围设备和折害周围人员。
巨夫的短路电说通过导«N,-方面会便导体大量发热,造成导体过热甚至熔化,以及绝缘损坏;另一方面巨大的短路电说还將产生很大的电动力作用于导体, 便导体变形或损坏。
短路也间时引起系缆电压大幅度跨0L特别是靠近短路自处的电圧瞬低得更名,从而可能导致部分用户或全部用户的供电灌到破坏。
网络电压的降低,使供电设备的正常工作受到损坏,也可能导致工「的严品报废或设备损坏,如电动机过热受损等。
电力系统中出现轴路故障时,系説劝率分布的突然变化和电压的严1TP?,可能破坏各发电「并曲运行的隐定11,使整个系统解列,迪时杲些发电机可能过负荷,因此」0须切除部分用户。
太阳能光伏发电控制系统工作原理太阳能光伏发电控制系统是利用太阳能将光能转化为电能的一种装置,广泛应用于家庭和工业领域。
本文将详细介绍太阳能光伏发电控制系统的工作原理。
1. 太阳能光伏发电系统的基本组成太阳能光伏发电控制系统主要由太阳能电池板、光伏逆变器、电池组和负载组成。
太阳能电池板负责将太阳光转化为直流电能,光伏逆变器将直流电能转换为交流电能,电池组储存电能以供负载使用,负载则是指发电系统所驱动的设备或电器。
2. 太阳能光伏发电系统的工作原理太阳能光伏发电系统的工作原理可以分为太阳能转化为直流电的过程和直流电转化为交流电的过程。
2.1 太阳能转化为直流电当太阳光照射到太阳能电池板上时,太阳能电池板中的光电池会将光能转化为电能。
光电池内部的P-N结会形成内建电场,当光子撞击光电池上的P-N结时,会激发出电子-空穴对。
这些电子-空穴对会分离开来,电子通过导线外流回到P区,空穴则通过导线流回到N区,形成电流从而产生直流电。
转化出的直流电经过电池组的串并联以提高电压和电流的值,然后进入光伏逆变器进行下一步的转换。
2.2 直流电转化为交流电直流电转化为交流电的过程需要通过光伏逆变器完成。
光伏逆变器首先会经过一个整流单元,将直流电转化为中间直流电,然后通过中频谐振变压器将中间直流电转换为交流电。
最后,交流电通过输出滤波电路形成纯净的交流电供电给相应的负载。
光伏逆变器具有功率适应性,可以根据负载的功率需求自动调节输出电流和电压。
3. 太阳能光伏发电系统的控制器太阳能光伏发电控制系统中的控制器是为了实现对整个系统的监测、控制和保护而设计的。
控制器主要包括电池的充放电控制、光伏逆变器的运行控制和负载的调节控制。
电池的充放电控制保证电池组的工作在最佳状态,避免过充和过放的情况发生。
光伏逆变器的运行控制保证其安全稳定地运行,实现直流电向交流电的转换。
负载的调节控制则根据负载的需求合理分配系统所产生的电能,保证稳定供电。
太阳能光伏发电原理与应用实验报告资料一、实验目的1.了解太阳能光伏发电的基本原理;2.熟悉太阳能光伏电池的结构和工作原理;3.掌握太阳能光伏电池的性能参数测量以及光照条件与电压之间的关系。
二、实验仪器与材料仪器:太阳能光伏电池板、直流电源、万用表、电流表、电压表材料:密封玻璃容器、黑白铜板、导线、短路开关、光源三、实验原理太阳能光伏发电原理基于光生电效应,光照条件下通过光伏电池将太阳能转化为电能。
光伏电池是由两个不同材质的半导体层组成,形成“p-n”结。
当光照射到光伏电池上时,光子能量被电子吸收,激发出电子从价带跃迁到导带,产生电流。
四、实验步骤1.将太阳能光伏电池板安装在密封玻璃容器上,并保持容器内真空环境。
2.将黑白铜板固定在容器正上方,作为光源反射板。
3.按照实验电路连接光伏电池、直流电源以及万用表、电流表和电压表。
4.打开直流电源,设定合适的电压,调节电流和电压表的量程。
5.观察并记录不同光照条件下电流和电压的变化。
6.测量不同光照条件下的输出功率,计算各组数据的转化效率。
五、实验结果与分析根据实验数据,我们可以得到不同光照条件下的电流和电压的关系,进而计算出各组数据的转化效率。
六、实验结论通过本实验,我们了解到太阳能光伏发电的基本原理,熟悉了太阳能光伏电池的结构和工作原理。
在实验中,我们还掌握了太阳能光伏电池的性能参数测量以及光照条件与电压之间的关系。
太阳能光伏发电是一种可再生、清洁的能源,具有广阔的应用前景。
实验的结果表明,在不同光照条件下,光伏电池的输出电压和电流存在明显的变化,说明光照强度对太阳能光伏发电效果有较大的影响。

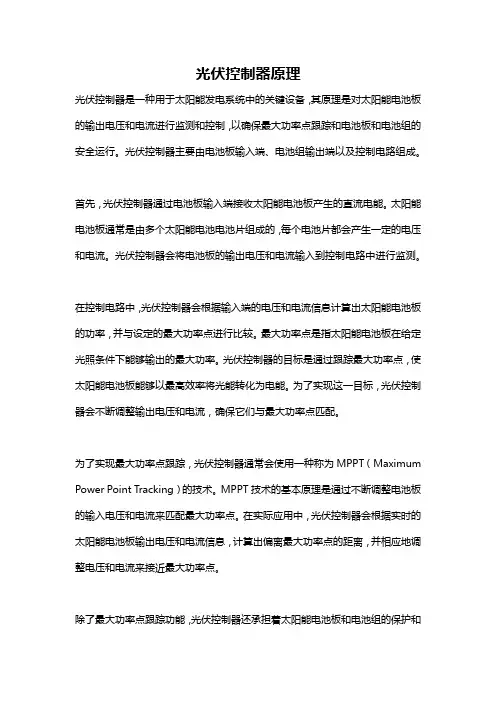

光伏控制器原理光伏控制器是一种用于太阳能发电系统中的关键设备,其原理是对太阳能电池板的输出电压和电流进行监测和控制,以确保最大功率点跟踪和电池板和电池组的安全运行。
光伏控制器主要由电池板输入端、电池组输出端以及控制电路组成。
首先,光伏控制器通过电池板输入端接收太阳能电池板产生的直流电能。
太阳能电池板通常是由多个太阳能电池电池片组成的,每个电池片都会产生一定的电压和电流。
光伏控制器会将电池板的输出电压和电流输入到控制电路中进行监测。
在控制电路中,光伏控制器会根据输入端的电压和电流信息计算出太阳能电池板的功率,并与设定的最大功率点进行比较。
最大功率点是指太阳能电池板在给定光照条件下能够输出的最大功率。
光伏控制器的目标是通过跟踪最大功率点,使太阳能电池板能够以最高效率将光能转化为电能。
为了实现这一目标,光伏控制器会不断调整输出电压和电流,确保它们与最大功率点匹配。
为了实现最大功率点跟踪,光伏控制器通常会使用一种称为MPPT(Maximum Power Point Tracking)的技术。
MPPT技术的基本原理是通过不断调整电池板的输入电压和电流来匹配最大功率点。
在实际应用中,光伏控制器会根据实时的太阳能电池板输出电压和电流信息,计算出偏离最大功率点的距离,并相应地调整电压和电流来接近最大功率点。
除了最大功率点跟踪功能,光伏控制器还承担着太阳能电池板和电池组的保护和管理功能。
例如,当太阳能电池板输出电压过高或过低时,光伏控制器可以通过控制开关器件来调整电压并保护电池板。
此外,光伏控制器还可以监测电池组的状态,如电压、电流和温度等参数,以确保电池组的安全运行。
光伏控制器还具备一些附加功能,如数据采集和通信接口。
通过数据采集功能,光伏控制器可以实时记录太阳能电池板的输出功率、电压和电流等信息,并将这些数据传输给监控系统或数据记录设备进行分析和评估。
通信接口则可以实现光伏控制器与其他设备的连接,如监控系统或远程控制器,以实现远程监控和管理。
太阳能板控制器原理
太阳能板控制器,也称为太阳能充放电控制器,是用于太阳能发电系统中的核心控制设备。
它的主要作用是控制多路太阳能电池方阵对蓄电池的充电以及蓄电池向太阳能逆变器负载的供电。
太阳能板控制器的工作原理主要涉及到三个部分:充电控制、负载控制和电池保护。
1. 充电控制:当太阳能电池板在日照下产生电流时,太阳能控制器会调控这些电流,使其以适宜的电压和电流进入蓄电池进行充电。
这样可以确保蓄电池不会过度充电,从而延长其使用寿命。
控制器的充电控制电压完全可调,并可显示蓄电池电压、负载电压、太阳能方阵电压、充电电流和负载电流。
2. 负载控制:当蓄电池向负载供电时,太阳能控制器会根据电池的剩余能量和负载的需求,调整供电的电压和电流,以确保负载的正常运行。
同时,控制器还可以为电压灵敏设备提供负载控制电压,以实现精细的电源管理。
3. 电池保护:太阳能控制器还具备电池保护功能,可以防止蓄电池过度放电或充电,从而保护蓄电池的安全。
当蓄电池电量过低或过高时,控制器会自动切断电源,以避免对蓄电池造成损坏。
总之,太阳能板控制器是整个光伏供电系统的核心控制部分,它可以确保太阳能电池板、蓄电池和负载之间的稳定和高效的能量传输,从而实现太阳能的高效利用。

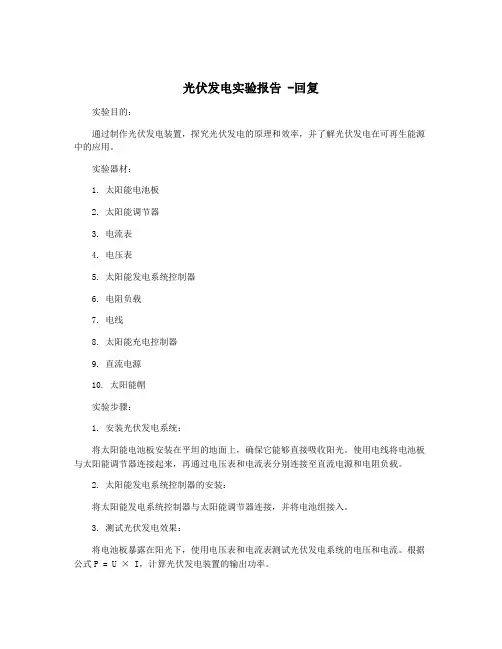

光伏发电实验报告 -回复实验目的:通过制作光伏发电装置,探究光伏发电的原理和效率,并了解光伏发电在可再生能源中的应用。
实验器材:1. 太阳能电池板2. 太阳能调节器3. 电流表4. 电压表5. 太阳能发电系统控制器6. 电阻负载7. 电线8. 太阳能充电控制器9. 直流电源10. 太阳能帽实验步骤:1. 安装光伏发电系统:将太阳能电池板安装在平坦的地面上,确保它能够直接吸收阳光。
使用电线将电池板与太阳能调节器连接起来,再通过电压表和电流表分别连接至直流电源和电阻负载。
2. 太阳能发电系统控制器的安装:将太阳能发电系统控制器与太阳能调节器连接,并将电池组接入。
3. 测试光伏发电效果:将电池板暴露在阳光下,使用电压表和电流表测试光伏发电系统的电压和电流。
根据公式P = U × I,计算光伏发电装置的输出功率。
4. 测试不同环境条件下的光伏发电效率:将电池板放置在不同的光强和角度下,并测试其输出功率。
记录结果并比较不同环境下的发电效率。
5. 太阳能充电控制器的安装:连接太阳能充电控制器和电池组,将电池组接入要充电的设备。
6. 充电效果测试:将电池组连接至设备,根据设备的电流和电压,测试太阳能充电系统的充电效果。
实验结果与分析:根据实验结果我们可以得出光伏发电的原理及效率的结论:1. 光伏发电是通过太阳能电池板将太阳能转化为电能。
当光照强度越高时,光伏发电装置的输出功率越大。
2. 光伏发电效率受光照强度、阳光角度和电池板表面的污染程度等因素的影响。
在理想条件下,光伏发电系统的效率可以达到20%以上。
3. 太阳能充电系统可以用于为各种设备充电,如手机、数码相机等。
其充电效果取决于目标设备的电流和电压需求。
实验结论:通过本实验,我们可以了解光伏发电的原理和效率。
光伏发电是一种可再生能源,具有环保、高效、稳定的特点,在实际应用中有广泛的应用前景。
太阳能控制器工作原理--光伏发电技术实验二太阳能控制器工作原理实验一、实验目的(1)了解太阳能充电控制器的工作原理;(2)认识太阳能电池板是如何给蓄电池充电;(3)掌握太阳能充电控制器的工作模式;二、实验仪器1、太阳能电池板2、光源3、HBSC5I 太阳能充电控制器4、蓄电池5、电压表6、电流表7、连接线8、LED 灯三、实验原理太阳能控制器的作用是控制整个系统的工作状态,并对蓄电池起到过充电保护、过放电保护的作用。
在温差较大的地方,合格的控制器还应具备温度补偿的功能。
1. 太阳能控制器原理图3 太阳能工作原理图主要是通过MCU 电脑主控器来对整个充电控制器来进行控制。
它可以实时的监测光电池电压和蓄电池电压,以及工作环境的温度。
然后再发出MOSFET 功率开关管的PWM 驱动信号,对开关管的通断实施控制。
它可以实现防止过充、过放、短路过载保护、反接保护、雷电保护以及温度补偿功能。
2. 太阳能充电控制器使用说明充电及超压指示:当系统连接正常,且有阳光照射到光电池板时,充电指示灯为绿色常亮,表示系统充电电路正常;当充电指示灯出现绿色闪烁时,说明系统过电压,蓄电池开路,检查蓄电池是否连接可靠,或充电电路损坏。
充电过程使用了PWM 方式,如果发生过放动作,充电先要达到提升充电电压并保持10分钟,而后降到直充电压保持10分钟,以激活蓄电池,避免硫化结晶,最后降到浮充电压。
如果没有发生过放,将不会有提升充电方式,以防止蓄电池失水。
这些自动控制过程将使蓄电池达到最佳充电效果并保证或延长其使用寿命。
蓄电池状态指示:蓄电池电压在正常范围时,状态指示灯为绿色常亮;充满后状态指示灯为绿色慢闪;当电池电压降到欠压时状态指示灯变为橙黄色;当蓄电池电压继续降低到过放电压时,状态指示灯变为红色,此时控制器将直接关闭输出,提醒用户及时补充电能。
当电池电压恢复到正常工作范围内时,将自动使输出开通,状态指示灯变为绿色。
负载指示:当负载开通时,负载指示灯常亮。

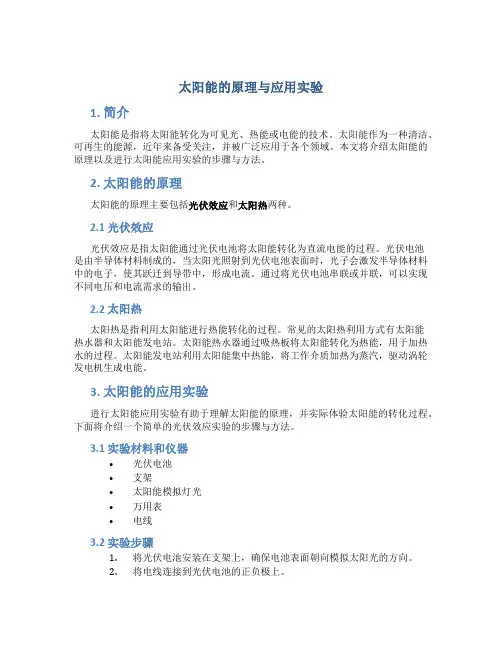

太阳能的原理与应用实验1. 简介太阳能是指将太阳能转化为可见光、热能或电能的技术。
太阳能作为一种清洁、可再生的能源,近年来备受关注,并被广泛应用于各个领域。
本文将介绍太阳能的原理以及进行太阳能应用实验的步骤与方法。
2. 太阳能的原理太阳能的原理主要包括光伏效应和太阳热两种。
2.1 光伏效应光伏效应是指太阳能通过光伏电池将太阳能转化为直流电能的过程。
光伏电池是由半导体材料制成的,当太阳光照射到光伏电池表面时,光子会激发半导体材料中的电子,使其跃迁到导带中,形成电流。
通过将光伏电池串联或并联,可以实现不同电压和电流需求的输出。
2.2 太阳热太阳热是指利用太阳能进行热能转化的过程。
常见的太阳热利用方式有太阳能热水器和太阳能发电站。
太阳能热水器通过吸热板将太阳能转化为热能,用于加热水的过程。
太阳能发电站利用太阳能集中热能,将工作介质加热为蒸汽,驱动涡轮发电机生成电能。
3. 太阳能的应用实验进行太阳能应用实验有助于理解太阳能的原理,并实际体验太阳能的转化过程。
下面将介绍一个简单的光伏效应实验的步骤与方法。
3.1 实验材料和仪器•光伏电池•支架•太阳能模拟灯光•万用表•电线3.2 实验步骤1.将光伏电池安装在支架上,确保电池表面朝向模拟太阳光的方向。
2.将电线连接到光伏电池的正负极上。
3.将光伏电池与万用表相连,并设置为直流电压测量模式。
4.打开太阳能模拟灯光,照射在光伏电池表面。
5.通过万用表观察光伏电池的输出电压和电流。
3.3 实验结果分析根据实验步骤所获得的实验数据,可以计算光伏电池的输出功率和效率。
输出功率的计算公式为:输出功率 = 输出电压 × 输出电流输出效率的计算公式为:输出效率 = 输出功率 / 太阳能模拟灯光的光功率通过观察实验结果,可以了解不同光照条件、角度和光伏电池质量对太阳能转化效果的影响。
4. 结论本文介绍了太阳能的原理和进行太阳能应用实验的步骤与方法。
通过实验可以深入理解光伏效应原理,并了解太阳能转化效果的影响因素。
太阳能光伏发电原理与应用实验报告集团文件版本号:(M928-T898-M248-WU2669-I2896-DQ586-M1988)太阳能光伏发电原理与应用实验报告课题名称:太阳能光伏发电原理与应用实验专业班级: 12级应用光电子01学生学号:10学生姓名:胡超学生成绩:指导教师:刘国华课题工作时间: 2015.6.1至 2015.6.4实验一、太阳辐射能的测量下表是针对武汉市的日照情况,记录武汉市的某一天某一时段(每两分钟记录一次)的太阳辐射强度:线如下:分析:由两个图像均可知总辐射≈散射辐射+直接辐射,总辐射与净辐射与反射辐射之和有一定差值,差值应是有效辐射,某时刻辐射累计值=120秒×(此时刻辐射瞬时值+上一时刻辐射瞬时值)/2.由于天气原因,仪器误差以及人为所致误差,致使实验数据不是很理想,太阳辐射值的采集应选择天气较好,阳光明媚的日子。
结论:总辐射≈散射辐射+直接辐射,总辐射与净全辐射和反射辐射之和的差值为地面的有效辐射。
实验二:太阳能电池基本特性的测量1.下表为无光照条件下测量太阳能电池正向偏压时的I-U 特性1~ln u I0.511.522.53-12-11.5-11-10.5-10-9.5-9-8.5-8电阻两端电压u 1(V)l n I (μA )lnI-u 1图分析:由图像可知lnI 与电压呈线性变化,斜率为 1.4798即β=1.479,由两线重合点(2.25,-8.97)带入公式01ln βu ln I I +=算出0ln I =-11.9296,即0I =6.592μA2. 下表为太阳能电池在光照时改变阻值电压随电流变化随电流变化曲线如下:分析:由I~U 曲线得知电流随电压的增加而减小,斜率逐渐变大即减小速率变大两截距得出短路电流sc I =3.15mA,oc u =4.65V ,由P~R 曲线得出最初功率随阻值增加而变大达到峰值后,再根据电阻增加而减小,可知最大输出功率m P =8.2mw,对应的电阻值R=4.1k Ω,计算太阳能电池重要参数填充因子FF=m P /(sc I oc u )=8.2mw/(3.15mA ×4.65V)=0.56结论:电流随电压增大而减小,而减小的速率在增大,功率随阻值的增加先增大后减小,期间有一峰值。
太阳能控制器原理太阳能控制器的工作原理是通过对太阳能电池板的输出电压和电流进行实时检测和控制来实现对充电和放电过程的管理。
以下是太阳能控制器的工作原理的详细介绍:1. 光电转换:太阳能电池板主要由硅材料组成,当阳光照射到太阳能电池板上时,光能被转化为电能,并产生一定的电压和电流。
2. 电压和电流检测:太阳能控制器通过一对开关电路,即功率MOSFET和快速开关二极管,对太阳能电池板的输出电压和电流进行实时检测。
这些信息可以通过内置的检测电路,如电流传感器和电压传感器,获得。
3. 充放电控制:根据检测到的太阳能电池板的输出电压和电流信息,太阳能控制器可以通过控制功率MOSFET和开关二极管的通断来实现对充电和放电过程的控制。
- 充电过程控制:当太阳能电池板的输出电压和电流高于设定的充电电压和电流阈值时,太阳能控制器将通过开关使太阳能电池板将电能转化为电池的直流电充电,直到达到设定的充电终止条件。
- 放电过程控制:当太阳能电池板的输出电压低于设定的放电电压阈值或电流高于设定的放电电流阈值时,太阳能控制器将通过开关阻断电池与负载之间的连接,从而实现对放电过程的控制。
这可以防止过放电和损害电池。
4. 电池保护:太阳能控制器还具有多种保护功能,用于确保电池和负载的安全运行。
这些保护功能包括过充电保护、过放电保护、过载保护、短路保护等。
当检测到异常情况时,太阳能控制器会自动触发相应的保护机制,并停止充放电过程,以保护电池和负载的安全。
总的来说,太阳能控制器的工作原理是通过对太阳能电池板输出电压和电流的检测和控制,实现对充电和放电过程的管理,并提供多种保护功能,以确保电池和负载的安全运行。
太阳能电池控制器是一种专门用于控制太阳能电池充电和放电的设备。
它起着保护电池和优化能量转换效率的关键作用。
太阳能电池控制器通过监测太阳能电池的电压、电流和温度等参数,以及控制电池与负载之间的连接和断开,来实现对电池的有效管理。
下面将详细介绍太阳能电池控制器的原理。
一、太阳能电池控制器的基本功能1. 充电控制:太阳能电池控制器可以根据太阳能电池的状态和环境条件,控制充电过程中的电压和电流,以确保电池能够高效地吸收太阳能并充满电。
2. 放电控制:太阳能电池控制器可以监测负载的电流需求,并根据实际情况控制电池与负载之间的连接和断开,以保护电池的安全运行,并避免电池过放。
3. 温度补偿:太阳能电池的性能受环境温度的影响较大,太阳能电池控制器会根据温度的变化,对充电和放电过程进行相应的调节,以提高系统的效率和稳定性。
4. 过充保护:当太阳能电池充满电后,太阳能电池控制器会通过降低充电电压或断开充电回路的方式,防止电池过充,从而延长电池的使用寿命。
5. 过放保护:太阳能电池控制器可以监测电池的电压,并在电池电压过低时断开负载回路,以避免电池过放,从而保护电池并延长其使用寿命。
二、太阳能电池控制器的工作原理太阳能电池控制器主要由微控制器、电源电路、充电电路、放电电路和保护电路等组成。
其工作原理如下:1. 太阳能电池充电原理:当太阳能电池接收到阳光照射时,产生的光伏效应会将太阳能转化为电能。
充电电路通过监测太阳能电池的电压和电流,以及控制充电电压和电流的大小,来控制充电过程。
当太阳能电池的电压低于设定值时,充电电路会将太阳能电池与充电源连接起来,使电池进行充电。
当太阳能电池的电压达到设定值时,充电电路会自动断开充电源与太阳能电池之间的连接,以防止过充。
2. 太阳能电池放电原理:放电电路通过监测负载的电流需求,以及控制电池与负载之间的连接和断开,来控制放电过程。
当负载需要电能时,放电电路会将太阳能电池与负载连接起来,电池将电能传递给负载。
太阳能控制器是一种把太阳能转换成电能的装置,它能把太阳能转换成有用的电能,用于供给家庭、商业和工业用电,从而帮助减少对地球自然资源的消耗。
太阳能控制器主要由传感器、控制器和放电模块组成。
传感器的作用是收集太阳能,并将其转换为可以传送到控制器的信号。
控制器则根据传感器输入的信号进行控制,它会根据太阳能的强弱,调节放电模块的电压、电流和温度,以便维持最佳的能量转换效率。
放电模块的作用是将太阳能转换成可以供给用电设备使用的电能。
太阳能控制器的工作原理是,它将太阳能转换成直流电,并通过控制器经过放电模块调节电压、电流和温度,最终将太阳能转换成可以供给用电设备使用的交流电。
这种交流电可以提供有用的电能,而且能耗极低,是一种绿色、环保的能源。
太阳能控制器的工作原理非常重要,它不仅能把太阳能转换成有用的电能,还能够确保电力的稳定性和可靠性,从而有效地减少对地球自然资源的消耗。
光伏控制器的基本原理光伏控制器是太阳能光伏系统中的重要组成部分,其作用是控制太阳能电池板的充电和放电,以确保电池的安全运行和延长电池寿命。
光伏控制器的基本原理主要包括光伏电池板的光电转换、充电控制和放电控制。
光伏电池板的光电转换是光伏控制器的核心功能之一。
光伏电池板通过吸收太阳光的能量,将其转换为直流电能。
光伏电池板的工作原理是利用光伏效应,即当光线照射到光伏电池板上时,光子激发了半导体中的电子,使其脱离原子成为自由电子,从而产生电流。
光伏电池板通过将光能转化为电能,为整个太阳能系统提供了稳定的电源。
充电控制是光伏控制器的另一个重要功能。
充电控制主要是通过监测电池的电压和电流来控制充电过程,以避免电池过充或过放。
当充电器向电池充电时,光伏控制器会监测电池的电压和电流,一旦电池充满,光伏控制器会停止充电,以防止电池过充损坏。
同时,光伏控制器还可以根据光照强度和电池状态来调整充电电流和电压,以最大限度地提高充电效率。
放电控制是光伏控制器的另一项重要功能。
放电控制主要是通过监测电池的电压和电流来控制放电过程,以确保电池的安全运行和延长电池寿命。
当负载需要供电时,光伏控制器会监测电池的电压和电流,根据负载的需求来调整放电电流和电压,以确保电池正常供电并避免过放损坏电池。
总的来说,光伏控制器通过光伏电池板的光电转换、充电控制和放电控制等功能,实现了对太阳能系统的有效管理和控制。
光伏控制器的基本原理是通过监测和调节电池的电压和电流,实现对电池的充放电控制,从而确保太阳能系统的安全稳定运行。
光伏控制器在太阳能系统中扮演着至关重要的角色,是太阳能系统中不可或缺的关键设备之一。
ZKY-SAC-GFFD太阳能光伏发电原理与应用综合实验平台实验指导说明书成 都 世 纪 中 科 仪 器 有 限 公 司地址:成都市人民南路四段9号中科院成都分院 邮编:610041电话:(028)85247006 85243932 传真:(028)85247006网址: E-mail: ZKY@2010-11-01太阳能光伏发电原理与应用综合实验平台太阳能是各种可再生能源中最重要的基本能源,生物质能、风能、海洋能、水能等都来自太阳能,广义地说,太阳能包含以上各种可再生能源。
太阳能作为可再生能源的一种,则是指太阳能的直接转化和利用。
通过转换装置把太阳辐射能转换成热能利用的属于太阳能热利用技术,再利用热能进行发电的称为太阳能热发电,也属于这一技术领域;通过转换装置把太阳辐射能转换成电能利用的属于太阳能光发电技术,光电转换装置通常是利用半导体器件的光伏效应原理进行光电转换的,因此又称太阳能光伏技术。
光伏发电同以往其他电源发电原理完全不同,具有以下特点:①无枯竭危险;②绝对干净;③不受资源分布地域的限制;④可在用电处就近发电;⑤能源质量高;⑥获取能源花费的时间短。
要使太阳能发电真正达到实用水平,一是要提高太阳能光电变换效率并降低成本;二是要实现太阳能发电同现在的电网联网。
太阳能发电虽受昼夜、晴雨、季节的影响,但可以分散地进行,所以它适合于各家各户分散进行发电,而且要联接到供电网络上。
应用举例:1.光伏并网发电。
其应用范围十分广阔,覆盖着从几瓦、几十瓦的小型便携式电源直到几兆瓦的并网发电系统,同时在太阳能照明以及通信系统、水文观测系统、气象和地震台站等中得到了广泛的应用。
2.太阳能路灯 3. 太阳能电话。
巴黎伏德瓦特公司制作的太阳能收费公用电话,耗电量极低,只要在阳光下充电几小时,便足够使用10多天。
4. 太阳能冰箱。
印度研制出一种仓库用的大型太阳能冰箱,上部装的抛物线镜面将阳光集中在半导体网孔上,把光转换成电流,箱内温度保持在-2℃,可冷藏500公斤食品,每天还可制出25公斤冰来。
广西大学实验报告纸姓名:邱霖1202100310 刘阳1202100311 成绩:学院:电气工程学院专业:自动化班级:122班实验内容:太阳能光伏发电实验2015年06月15日实验一:太阳能电池发电原理实验一、实验目的:了解太阳能电池发电的原理。
二、实验设备:三、实验步骤:1、打开“光伏发电系统”实验箱,将导线插入箱盖右侧电缆线插头上,另一头插入箱体面板上的“太阳能电池接口”插头上,插紧螺母。
再将箱盖上的太阳能电池板置于阳光或投射灯直射的位置,必要时可卸下箱盖。
2、将设备的开关分别拨向“太阳能电池检测”。
然后接通市电AC220V打开开关,其指示灯亮,两个数字直流表均通电工作,直流电压表的示值就是太阳能电池的开路电压,记录此电压。
然后用万用表测试太阳能电池的短路电流,记录此电流。
3、使用万用表欧姆(数字表)挡,接在“TP1”两个测试孔上,测量滑动电阻器阻值;(注:在测量阻值时,是所有开关为断开状态)4、使用可调负载(环形10kΩ)按顺时针旋转,按下表中的阻值调节可调负载,测量在此时光照强度下的负载电阻值、电压值和电流值,计算何负载值时太阳能电池输出功率最大?最大功率是多少?(光照强度为3000lux)5、试验完毕,应该断开所有开关,卸下电缆线插头,用具放回原处,合上实验箱。
四、实验结果1、实验数据编号负载/kΩ电压/V 电流/mA 功率/mW1 0.23 12.1 58 701.82 1 18.6 17 316.23 2 18.8 8 150.44 3 18.95 94.55 4 18.9 4 75.66 5 18.8 3 56.47 6 18.8 2 37.68 7 18.7 2 37.49 8 18.7 2 37.410 9 18.6 1 18.62、太阳能特性曲线3、功率曲线4、由实验结果可得,当光照射到太阳能光伏面板时,产生负载电压值,随着负载的增大,负载电压值也会随着增大,增大到一定值时达到稳定;负载电流值则随着负载的增大而减小;通过计算可得当电流值较大时,太阳能电池的输出功率比电流小时的值要大,在负载为0.23kΩ时输出功率最大,为708mW,因此调节合适的电流值使输出功率变大更有意义。
光伏控制器工作原理光伏控制器是太阳能电池板系统中的一个关键组件,其主要作用是控制太阳能电池板的输出电压和电流,以保证系统的稳定运行。
下面将从以下几个方面详细介绍光伏控制器的工作原理。
一、光伏控制器的基本结构光伏控制器主要由电路板、电源、微处理器、光敏电阻、电感、电容、继电器等组成。
其中,微处理器是光伏控制器的核心部件,它能够根据太阳能电池板的输出电压和电流实时调整光伏控制器的工作状态,以达到最佳的充电效果。
二、光伏控制器的工作原理光伏控制器的工作原理主要分为两个部分:光敏电阻检测和电池充电控制。
1. 光敏电阻检测光敏电阻是光伏控制器的一个重要部件,它能够实时检测太阳能电池板的输出电压和电流。
当太阳能电池板的输出电压和电流达到光伏控制器设定的阈值时,光敏电阻会自动触发微处理器,微处理器会根据实时检测到的数据来调整光伏控制器的工作状态。
2. 电池充电控制当光伏控制器检测到太阳能电池板的输出电压和电流达到设定的阈值时,微处理器会自动控制光伏控制器的输出电压和电流,以保证电池的充电效果。
在充电过程中,微处理器会实时监测电池的充电状态,以避免过充或过放电,从而保护电池的使用寿命。
三、光伏控制器的应用场景光伏控制器主要应用于太阳能电池板系统中,其主要作用是保护电池,延长电池的使用寿命,同时也能够提高太阳能电池板的充电效率。
在一些偏远地区或无电区域,光伏控制器也被广泛应用于太阳能灯、太阳能电池组等设备中,以实现照明和电力供应的功能。
总之,光伏控制器是太阳能电池板系统中的一个重要组件,其主要作用是控制太阳能电池板的输出电压和电流,以保证系统的稳定运行。
在实际应用中,光伏控制器的工作原理和应用场景需要根据具体的需求进行调整和优化。
一、实训背景随着我国新能源产业的快速发展,太阳能光伏发电作为清洁、可再生的能源形式,受到了越来越多的关注。
光伏控制器作为光伏发电系统中不可或缺的关键设备,其性能直接影响到整个系统的稳定性和发电效率。
为了提高对光伏控制器性能的理解和实际操作能力,我们进行了光伏控制器实训。
二、实训目的1. 了解光伏控制器的基本原理和工作原理。
2. 掌握光伏控制器的安装、调试和维护方法。
3. 培养动手能力和分析问题、解决问题的能力。
三、实训内容1. 光伏控制器基本原理2. 光伏控制器安装与调试3. 光伏控制器故障分析与排除四、实训过程1. 光伏控制器基本原理实训过程中,我们首先学习了光伏控制器的基本原理。
光伏控制器是太阳能光伏发电系统中,用于控制太阳能电池板对蓄电池充电以及蓄电池为负载供电的自动控制设备。
其主要功能包括:(1)自动防止蓄电池过充电和过放电;(2)简单测量光伏系统的工作状态;(3)保护蓄电池和负载设备的安全。
2. 光伏控制器安装与调试接下来,我们进行了光伏控制器的安装与调试。
具体步骤如下:(1)根据蓄电池的电压选择合适的光伏控制器工作电压;(2)根据光伏阵列的容量和功率选择合适的光伏控制器;(3)按照产品说明书进行安装,连接太阳能电池板、蓄电池和负载;(4)调试光伏控制器,确保其正常工作。
3. 光伏控制器故障分析与排除在实训过程中,我们遇到了一些故障,如光伏控制器无法正常启动、充电电流不稳定等。
通过查阅资料和与指导老师讨论,我们成功排除了故障。
以下是故障分析与排除的方法:(1)检查光伏控制器与太阳能电池板、蓄电池和负载的连接是否牢固;(2)检查光伏控制器的输入电压和输出电压是否正常;(3)检查光伏控制器的过充、过放保护功能是否正常;(4)检查光伏控制器的电路元件是否损坏。
五、实训总结通过本次光伏控制器实训,我们掌握了光伏控制器的基本原理、安装与调试方法以及故障分析与排除技巧。
以下是实训过程中的收获:1. 提高了我们对光伏发电系统的认识,加深了对新能源产业的了解;2. 培养了我们的动手能力和分析问题、解决问题的能力;3. 增强了我们的团队合作精神。
太阳能控制器工作原理实验
一、实验目的
(1)了解太阳能充电控制器的工作原理; (2)认识太阳能电池板是如何给蓄电池充电; (3)掌握太阳能充电控制器的工作模式; 二、实验仪器
1、太阳能电池板
2、光源
3、HBSC5I 太阳能充电控制器
4、蓄电池
5、电压表
6、电流表
7、连接线
8、LED 灯 三、实验原理
太阳能控制器的作用是控制整个系统的工作状态,并对蓄电池起到过充电保护、过放电保护的作用。
在温差较大的地方,合格的控制器还应具备温度补偿的功能。
1. 太阳能控制器原理
图3 太阳能工作原理图
主要是通过MCU 电脑主控器来对整个充电控制器来进行控制。
它可以实时的监测光电池电压和蓄电池电压,以及工作环境的温度。
然后再发出MOSFET 功率开关管的PWM 驱动信号,对开关管的通断实施控制。
它可以实现防止过充、过放、短路过载保护、反接保护、雷电保护以及温度补偿功能。
2. 太阳能充电控制器使用说明
充电及超压指示:当系统连接正常,且有阳光照射到光电池板时,充电指示灯为绿色常亮,表示系统充电电路正常;当充电指示灯出现绿色闪烁时,说明系统过电压,蓄电池开路,检查蓄电池是否连接可靠,或充电电路损坏。
充电过程使用了PWM 方式,如果发生过放动作,充电先要达到提升充电电压并保持10分钟,而后降到直充电压保持10分钟,以激活蓄电池,避免硫化结晶,最后降到浮充电压。
如果没有发生过放,将不会有提升充电方式,以防止蓄电池失水。
这些自动控制过程将使蓄电池达到最佳充电效果并保证或延长其使用寿命。
蓄电池状态指示:蓄电池电压在正常范围时,状态指示灯为绿色常亮;充满后状态指示灯为绿色慢闪;当电池电压降到欠压时状态指示灯变为橙黄色;当蓄电池电压继续降低到过放电压时,状态指示灯变为红色,此时控制器将直接关闭输出,提醒用户及时补充电能。
当电池电压恢复到正常工作范围内时,将自动使输出开通,状态指示灯变为绿色。
负载指示:当负载开通时,负载指示灯常亮。
如果负载电流超过了控制器1.25倍的额定电流60秒时,或负载电流超过控制器1.5倍的额定电流5秒时,指示灯为红色慢闪,表示过载,控制器将关闭输出。
当负载或负载侧出现短路故障时,控制器将立即关闭输出,指示灯快闪。
出现上诉现象时,用户应当仔细检查负载连接情况,断开有故障的负载后,按一次按键,30秒后回复正常工作,或到第二天可以正常工作。
PWM 驱动
M
C U 电脑主控器A
-蓄电池
A +-输出温度传感器电压采集Q 1Q 2光电池V PWM 驱动输出控制示波端+
3. 各种功能的实现
(1)防止过充:当开始充电时或者充电过程中,MCU电脑主控芯片根据蓄电池的电压和充电电流调整充电电压,当充电电流比较小,蓄电池电压达到13.2V时,充电电压降至13.2V形成一种动态的平衡,使充电无法继续进行。
(2)防止过放:当蓄电池电压降到11.1V时,输出保护及功率驱动输出电压为0,使Q2停止工作,从而断开输出。
(3)过放提升充电:MCU电脑主控芯片检测到蓄电池有过放,PWM功率驱动元件给Q1的驱动信号的占空比增大,使充电电压提升到14.6V(25°C时)。
(4)短路保护或者过载保护:当MCU电脑主控芯片检测到电流传感器过流信号,输出保护及功率保护驱动立即输一个0V电压,停止Q2工作,以此保护线路不受损坏。
(5)反接保护:在太阳能电池中都加入二极管,本产品在太阳能电池和蓄电输出电路的正极串联两个IN4001,以此来保护电路不受损坏。
(6)雷电保护:在太阳能电池电路中并联一个瞬态抑制二极管(TVS)P6KE62CA保护器件。
(7)温度补偿:在电路中串联一个温度传感器T1,以此来调节充电电压。
4. 工作模式设置
设置方法:按下开关设置按钮持续5秒,模式(MODE)显示数字LED闪烁,松开按钮,每按一次转换一个数字,直到LED显示的数字对上用户从表中所选用的模式对应的数字即停止按键,等LED数字不闪烁即完成设置。
每按一次按钮,LED数字点亮,可观察到设置的数值。
纯光控“0”模式:当没有阳光时,光强降到启动点,控制器延时10分钟确认启动信号后,开通负载,负载开始工作;当没有阳光时,光强降到启动点,控制器延时10分钟确认关闭输出信号后关闭输出,负载停止工作。
光控+延时方式(“1”-“9”,“0.”-“5.”):启动过程同前。
当负载工作到设定的时间就关闭负载,时间设置见下表。
光控优先。
(即在输出负载的过程中,如过检测到光信号,则延时10min关闭负载输出)
通用控制方式“6.”:此方式仅取消光控、时控功能、输出延时以及相关的功能,保留其他所有功能,作为一般的通用控制器使用。
调试方式“7.”:用于系统调试使用,与纯光控模式相同,只取消了判断光信号控制输出的10min延时,保留其他所有功能。
有光信号即接通负载,无光信号即关闭负载,方便安装调试时检查系统安装的正确性。
HBSC5I太阳能充电控制器模式调节表
模式LED数码模式LED数码模式LED数码光控0 光控+6小时关 6 光控+12小时关 2. 光控+1小时关 1 光控+7小时关7 光控+13小时关 3. 光控+2小时关 2 光控+8小时关8 光控+14小时关 4. 光控+3小时关 3 光控+9小时关9 光控+15小时关 5. 光控+4小时关 4 光控+10小时关0. 通用控制模式 6. 光控+5小时关 5 光控+11小时关 1. 调试模式7.
四、预习要求
(1)提前阅读试验原理部分,了解控制器的工作方式;
(2)熟悉功率开关管MOSFET的工作方式和工作条件;
(3)适当的了解单片机(MCU)的工作方式;
五、实验步骤
1、检查实验台,确认所有的开关是断开的,所有连线已经拔掉;
2、取出三对连接线,三根根红线和三根黑线。
把用作直流负载的LED灯的电源引入插孔和充电控制器下面代表负载输出的红黑插孔连接上。
然后把测量负载电压的插孔和试验台上面的任意一个直流电压表连接起来。
最后把测量负载电流用的插孔和试验台上面的任意一个直流电流表相连。
3、打开充电控制器下方中间的开关(蓄电池的开关)。
此时可以看到充电控制器中间的绿灯亮,代表蓄电池的电源接入。
同时LED数码管亮,上面显示的是控制器的初始控制模式。
按住模式(MODE)调节按钮5秒钟,等数字闪烁时再开始按调节按钮,直到LED 数码管显示想要的模式就停下。
这里以模式“7.”为例。
4、接入电源,确认电源信号灯已亮。
这里接入的是220V的交流电源,用来给光源以
及电流表和电压表供电。
5、这时可以看见控制器上代表输出的负载灯已经发亮,代表已经开始输出负载电压。
这时可以看见负载用的LED灯发亮,同时连入的电压表、电流表都有数值显示,这代表了输出电压和电流。
6、把光源调整好角度,使光源的白炽灯泡正对电池板,而且要保持适当的距离使灯光能覆盖到电池板的全部。
7、把光源的电源打开并且把光度调节旋钮调到最大,使光源达到最亮。
此时把控制器下面的第一个开关(代表光电池电压输入的开关)打开,此时控制器上代表光电源输入的灯变亮,同时代表负载输出的灯马上熄灭而且负载LED灯熄灭,电压表、电流表无数值显示。
说明有光电源的输入,没有负载电压的输出。
8、熄灭光源,此时控制器上代表光电源输入的灯熄灭。
代表负载输出的灯发亮,而且负载用LED灯开始发亮,代表了有负载电压的而输出。
这就是模式“7.”的工作方式。
即有光电源就关闭负载输出,没有光电源就打开负载输出。
9、关掉控制器下面的蓄电池接入开关、光电源接入开关以及220V交流电源的总开关。
拔掉所有的连线,把实验装置都复为原位。
六、实验报告
依次选择控制器的“7.”、“6.”和“0”模式来做实验,观察它们工作方式上的差别和共同点。
填写下表:
模式0 1 6. 7.
工作方式
不同点
相同点
七、注意事项
(1)光源不要太靠近光电池板,这样会使光源不能覆盖到整个电池板从而使光电池的发电不充分,使测得数据与实际情况有所偏差;尽量使光源正对光电池板。
(2)在调节控制器的工作模式的时候,最好关闭负载输出开关和光电源输入开关,尽量做到不带电操作。
(3)控制器上的任何一个灯开始闪烁时,立即关上它下方的三个控制开关,检查相应的环节是否连错,检查完毕后再开始继续实验。
(3)在本次试验中,不用打开电压表和电流表旁边的控制开关。
若打开了会影响本次试验。
同时试验台左下方控制光电池输出的开关也必须是关闭的,因为串入了电流表,已经使电路导通,若打开此开关,则会起到分流的作用,从而使电流表的读值要小于实际值。
