400米实用标准田径场地新颖画线方法(二)之第四曲直段(起点)

标准400米田径场跑道各起点分步汇总弯道内圆弧半径：36.50米各直道长度：84.39米山东尚然体育设施有限责任公司编制：庞晓标准400米田径场跑道各起点分布汇总一、田径场跑道建设细则：1、每条直道部分长度：84.39米；2、弯道的建设半径（包括跑道内突沿）：36.50米；3、弯道的建设长度（半圆）：114.668米；4、第一分道的测量线半径：36.80米；5、沿着测量线的弯道长度（半圆）：115.61061米；6、沿着测量线的跑道长度：400.00米；7、建造线上的跑道长度：398.12米；8、分道宽（包括外侧跑道线）：1.22米；9、水池在400米跑道内侧的障碍赛一圈：396.084米；10、除了第1分道（30厘米处），所有分道都从内侧分道线边缘外20厘米处丈量；11、采用丈量尺只在只道上丈量，标出起跑、接力和栏架的位置；根据弧线部分对应的圆心角，用经纬仪丈量弯道、标出起跑、接力、栏位。

二、各起跑、接力、栏位在跑道中的位置：1、200米跑各起点分布：（白色）2、400米跑各起点分布：（白色）注：St 400米=4*100米起跑线。

3、800米跑各起点分布：（白绿）4、4*100米接力第2棒预跑线各起点分布：（红绿）6、4*100米接力第2棒中点线各起点分布：（白色）8、4*100米接力第3棒预跑线各起点分布：（红色）10、4*100米接力第3棒前沿线各起点分布：（黄色）12、4*100米接力第4棒后沿线各起点分布：（绿黄）14、4*100米接力第4棒前沿线各起点分布：（黄色）15、4*400米各起点分布：（白蓝）16、4*400米接力第2棒后沿线各起点分布：（蓝色）17、4*400米接力第2棒前沿线各起点分布：（蓝色）18、400米栏第1栏各起点分布：（绿色）400米栏第2栏各起点分布与4*100米接力第2棒预跑线一致。

20、400米栏第4栏各起点分布：（绿色）22、400米栏第6栏各起点分布：（绿色）400米栏第8栏各起点分布与4*100米接力跑第4棒后沿线一致。

400米标准田径场的最新画线方法（七）分类：专业技术| 标签：田径场地2011-06-12 18:52阅读(1900)评论(0)400米标准田径场的最新画线方法（七）——弧形起跑线的画法《田径场地设施标准手册2008》版中的“国际田联400米标准跑道画线图”（图2.2.1.6a）中，弧形起跑线分为三种：一是常规起跑线；二是分组起跑线；三是抢道线。

在一般田径场地，如大中学校田径场和地市级体育中心田径场，常常出现弧形起跑线画错或画不规范的问题，现采用对错对比的方式，说明弧形起跑线的正确画法，仅供参考。

1．常规起跑线在终点线（第1曲直段）前后有2000米、10000米、1英里（我国一般不设置此项目）、2000米障碍赛跑的弧形起跑线(见图三)。

在第2曲直段后有1500米的弧形起跑线（见图四）。

在第3曲直段前后有1000米、3000米、5000米、3000米障碍赛跑的弧形起跑线（见图五)图三图四图五在弯道上的常规起跑线有终点线（第1曲直段）前的2000米、10000米和第3曲直段前的1000米、3000米、5000米的弧形起跑线，这两条弧形起跑线是完全相同的，只是前者以终点线后沿为基线，后者以第3曲直段理论分界线为基线，所用数据和画线方法均相同。

修建内突沿的田径场的周长是建筑半径（36.50m）加0.30m(36.80m)进行计算，如果不修建内突沿，建筑半径必需改为36.60m，计算时是建筑半径（36.60m）加0.20m(36.80m)进行计算。

计算画线数据时，都是按照此原则进行的。

正因为此，弯道上的常规弧形起跑线不是在内突沿外沿处直接起弧线，而是先沿终点线后沿/第3曲直段理论分界线截取0.30m，向前画0.05m宽的白线，再从此点开始起弧。

在实际的画线中，很多场地是直接起弧（见图六）。

正确的画法见图七。

图六图七在直道上的常规起跑线有终点线（第1曲直段）后的1英里（在我国一般不设置此项目）、2000米障碍赛跑的弧形起跑线，第2曲直段后的1500米的弧形起跑线，第3曲直段后的3000米障碍赛跑的弧形起跑线。

400米田径场画法如果是标准400米的跑道，半径是36米的话,则100米跑道的选择一般是靠东边的跑道，由北向南开始•在100米的终点设有纪录台•由起点线开始，向后丈量100米即为200米的起点;400 米和800米的起点是一样的，就是100米的终点•由100米终点线开始向前丈量100米，即为1500米的起点•半圆式田径场的结构半圆式田径场的跑道是由两个半径相等的半圆弯道和两个相等的直段组成（一）纵轴线纵轴线又称中线•它处于田径场正中，把整个田径场按纵轴方向分成相等的两部分•这条线是设计和修建田径场的基本线，线上有中心点和两弯道的圆心•（二）中心点中心点是整个田径场的中心，位于纵轴线的中点，它是确定两端弯道圆心的基准点•田径场建成后，应以固定标志标出来，以备使用•半圆式田径场有两个圆心，都在纵轴线上，与中心点距离相等•它是弯道内突沿，外突沿和各分道线的圆心•应以固定标志标出来，以备使用•（四）内突沿和外突沿跑道的内突沿和外突沿是跑道的内边和外边•突沿高和宽都是5厘米，突沿的宽度不计入跑道的宽度之内•（五）直，曲段分界线直，曲段分界线是通过圆心，垂直于纵轴线，把跑道的直段和曲段分开的线•通常把终点处的直，曲段分界线叫第一直，曲段分界线，然后按逆时针方向排列，依次为第二，第三，第四直，曲段分界线•（六）直段和直道直段是指两个弯道间的直跑道，田径场有两个直段，一个直段长等于两个圆心之间的距离，直道是直段和直段两端延长的一段跑道的总称•标准半圆式田径场的直道长度不得少于140米.（七）分道宽和跑道宽分道宽是指各条分道的宽度•标准田径场或正规比赛时，田径竞赛规则规定分道宽为 1.22米或1.25米•跑道宽是指内突沿和外突沿之间的宽度，也称跑道总宽•（八）分道线分道线是把跑道划分为各条分道的线，线宽5厘米,包括在里侧分道的宽度之内•（九）计算线计算线是计算跑道周长和各条分道周长的线，在跑道上并不画出来•田径竞赛规则规定，第一道周长的计算线是距离内突沿的外沿0・30米处，其余各条分道的周长计算线是距离里侧分道线的外沿0.20米处•二，标准半圆式田径场跑道的计算标准半圆式田径场第1分道周长400米,它的半径有不同的设计方案，常用的有36米，36・50 米，37・898米等.这些都是国际田联批准使用的标准半圆式田径场•下面就以36米半径的田径场为例讲解跑道的计算•（一）跑道周长的计算1. 弯道长的计算半圆式田径场的两个弯道长度之和，正好等于一个圆的圆周.根据圆周公式C=2n r，则第一分道两个弯道的长为：2X3.1416 «36+0.30）m=228.08m一个弯道长为228.08/2=114.04m2. 直段长的计算两个直段长=跑道全长-两个弯道长=400m-228.08m=171.92m一个直段长为171.92/2=85.96m3. 跑道全长计算跑道全长=两个弯道长+两个直段长=228.08+171.92=400m(二) 各分道弯道长度的计算田径竞赛规则规定，第一分道计算线是距离内突沿外沿0.30米处计算,其余各条分道计算线是距离里侧分道线外沿0.20米处计算•根据圆周公式C=2冗r,所以，各分道两个弯道的计算线长为：第 1 分道(C1)=2 n (r +0.30)=228.08 米第 2 分道(C2)=2 n [r+(1 X 1.22)+0.20]=235.12 米第 3 分道(C3)=2 n [r+(2 X 1.22)+0.20]=242.78 米第 4 分道(C4)=2 n [r+(3 X 1.22)+0.20]=250.45 米由以上计算，可得出计算N道弯道周长的公式：第N 分道(Cn)= 2n [r+(n-1)d+0.20](三) 起跑线前伸数的计算通过上述各条分道弯道周长的计算，我们看到第1分道弯道周长为228.08米，第2分道弯道周长为235.12米.第2分道弯道周长比第1分道弯道周长长7.04米为了使第2分道以后各条分道运动员在比赛时所跑的距离与第1分道运动员所跑的距离相等，第2分道以后各条分道的起点必须向前伸出一段距离.这种与第1分道相比所应向前伸出的距离，叫起跑线前伸数起跑线前伸数的计算方法如下：Wn=2Tt [r+ (n-1)d+0.20]- 2n (r+0.30)=2n [(n-1)d -0.1]以上是计算两个弯道起跑线前伸数的公式.若分道跑1个弯道或3个弯道,计算起跑线前伸数的公式分别为：Wn =n [(n-1)d -0.1] (1 个弯道)Wn =3n [(n-1)d -0.1] (3 个弯道)第二讲径赛场地(2)教学目的和任务：1, 掌握切入差的计算方法2, 掌握标准半圆式田径场跑道的画法3, 熟练掌握正弦丈量法及余弦丈量法的计算(四) 切入差的计算有的径赛项目，要求运动员先分道跑，跑完一定距离到抢道标志线后，再采用不分道跑.这样，外道运动员向里道切入时就要比第一分道运动员多跑一点距离，这段距离就叫切入差.切入差的计算如下：CEW为第五道运动员的切入差.已知：AC=AB=DE AD=BE 求CE 的长解：根据勾股定理DC =AC -AD贝U DC= AC -AD因为CE=DE-DC所以CE=DE- AC -AD根据上述结论，我们得出以下求切入差的公式：K=S-S [（n-1）d-0.10]此公式适用于计算任何半径，任何分道宽和任何分道的切入差•部分分道跑的项目，确定起跑线位置，应将切入差加入起跑前伸数内（五）弯道上长度的丈量和计算半圆式田径场跑道，由两个相等的直段和两个半径相等的弯道构成丈量直道上的长度比较容易，不需计算，能够用钢尺或皮尺沿内突沿或分道线丈量，丈量弯道就比较麻烦•当前弯道上长度的丈量方法较多，但直接丈量法准确性较差，经纬仪测量法计算和测量角度较麻烦•对跑道丈量的要求是准确，简便和从实际出发•下面介绍两种已知弯道上的长度，然后再以弦长去丈量弯道的方法.1.正弦丈量法2余弦丈量法1. 正弦丈量法的计算正弦丈量法也叫直弦丈量法，它是一种已知弧长，然后用正弦定理计算其弦长，再以弦量弧实行丈量弯道上长度的方法•2•余弦丈量法的计算余弦丈量法是根据在任意三角形中，已知两边的它们的夹角，应用余弦定理计算角度的对边长度来丈量弯道上长度的方法•余弦丈量法只要有一个丈量基准点，就能够计算和向外丈量各条分道上所需要的位置，也称放射丈量法，它是高效的丈量方法，所以广为采用•举例说明余弦丈量法的计算• 三，跑道的画法在举行田径运动竞赛和测验之前，要实行田径场跑道的画线工作•为了使画线工作做得迅速，准确，画线前应了解场地的情况，掌握和计算好各种需要丈量的数据，同时也要准备好画线器材,这样有利于画线工作的实行•（一）分道线的画法画分道线，应以跑道内突沿外沿为基准，各分道线都是用5厘米的白灰色线画成•标准场地或正规比赛，分道宽应为1.22米或1.25米.在画直段分道线时，以内突沿外沿为基准，在直，曲段分界线上，从里向外，每隔1个分道宽做一标记点.然后用丈量尺或绳拉线画出5厘米宽的白灰色线，即为直段分道线.画弯道分道线时，一般先用特制的钉耙画出标记线，然后，再沿标记线画出5厘米宽的白灰线.注意在用钉耙画线时，钉耙的横梁要指向圆心.（二）分道跑项目起跑线和终点线地段的画法为了便于竞赛工作的实行，田径场终点通常是固定不变的.一般都把终点放在第1直,曲段分界线上.为了便于裁判工作，在终点线后面，每隔1米画一条与终点线平行的线，共画5条，在第1个平行线内，还应用白灰色线标出各分道的道次数.分道跑或部分分道跑项目起跑线，画现时，应注意使各起跑线的延长线通过弯道的圆心.（三）不分道跑项目起跑线的画法径赛中的1500米，3000米，5000米，10000米跑等项目的比赛是不分道跑的.起跑时，为了使所有运动员在到达终点时所跑的距离相等，所以起跑线必须画成一条弧线.因为这些项目有的是起跑后进入直道的，有的是起跑后进入弯道的，所以起跑线的画法也是不同.1.起跑后进入直道项目起跑线的画法标准半圆式田径场上的1500米跑比赛是起跑后进入直道的，其起跑线画法是以第三直，曲段分界线上离内突沿外沿30厘米处为圆心，向后以100米为半径画弧与跑道内，外突沿相交，以弧线为起跑线后沿画5厘米宽的白灰线即为1500米跑起跑线•用同样方法，以103米为半径再画虚线，就是1500米跑起跑的集合线•另外,还有两种画法•一种是抢道切入差点连接法；还有一种是余弦点连接法•2. 起跑后进入弯道项目起跑线的画法标准半圆式田径场上的3000米,5000米10000米跑比赛是起跑后进入弯道的•为了使所有运动员所跑的距离相等，起跑线应为弧线，画线时，可采用正弦点连接法或余弦点连接法•（四）抢道标志线的画法在标准半圆式田径场举行正规比赛时，800米跑和4M00米接力跑都是先分道跑，后并道跑• 运动员必须先分道后切入•画法是：以直段长为半径，在第二直，曲段分界线处画弧与跑道内，外突沿相交，然后以此线为后沿画5厘米宽的白灰线便是抢道标志线•（五）接力区的画法接力区的画法为先在跑道或各条分道上量出各棒距离的起点，然后在第2,3,4棒起点的前,后10米处各画5厘米宽的白灰线构成接力区•接力区为20米,前面的线叫接力区前沿，后面的线叫接力区后沿•线包括在接力区内.4 X 100米接力还应在各条分道接力区后沿的10米处画出一条虚线为预跑线，预跑线宽5厘米,不包括在10米预跑区内•。

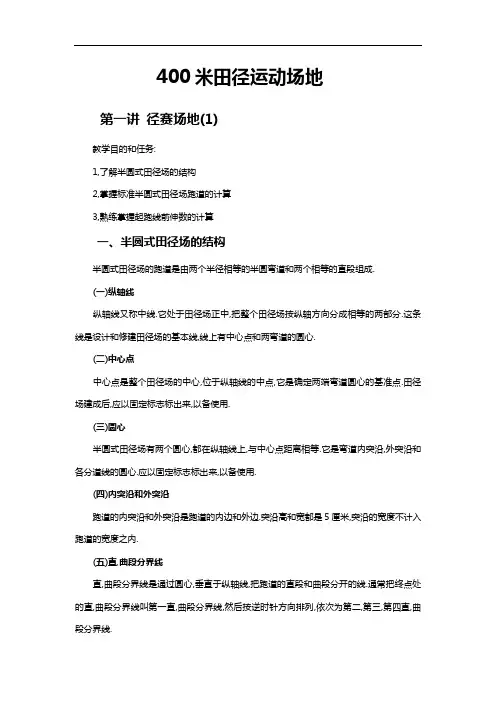

400米田径运动场地第一讲径赛场地(1)教学目的和任务:1,了解半圆式田径场的结构2,掌握标准半圆式田径场跑道的计算3,熟练掌握起跑线前伸数的计算一、半圆式田径场的结构半圆式田径场的跑道是由两个半径相等的半圆弯道和两个相等的直段组成.(一)纵轴线纵轴线又称中线.它处于田径场正中,把整个田径场按纵轴方向分成相等的两部分.这条线是设计和修建田径场的基本线,线上有中心点和两弯道的圆心.(二)中心点中心点是整个田径场的中心,位于纵轴线的中点,它是确定两端弯道圆心的基准点.田径场建成后,应以固定标志标出来,以备使用.(三)圆心半圆式田径场有两个圆心,都在纵轴线上,与中心点距离相等.它是弯道内突沿,外突沿和各分道线的圆心.应以固定标志标出来,以备使用.(四)内突沿和外突沿跑道的内突沿和外突沿是跑道的内边和外边.突沿高和宽都是5厘米,突沿的宽度不计入跑道的宽度之内.(五)直,曲段分界线直,曲段分界线是通过圆心,垂直于纵轴线,把跑道的直段和曲段分开的线.通常把终点处的直,曲段分界线叫第一直,曲段分界线,然后按逆时针方向排列,依次为第二,第三,第四直,曲段分界线.直段是指两个弯道间的直跑道,田径场有两个直段,一个直段长等于两个圆心之间的距离,直道是直段和直段两端延长的一段跑道的总称.标准半圆式田径场的直道长度不得少于140米.(七)分道宽和跑道宽分道宽是指各条分道的宽度.标准田径场或正规比赛时,田径竞赛规则规定分道宽为1.22米或1.25米.跑道宽是指内突沿和外突沿之间的宽度,也称跑道总宽.(八)分道线分道线是把跑道划分为各条分道的线,线宽5厘米,包括在里侧分道的宽度之内.(九)计算线计算线是计算跑道周长和各条分道周长的线,在跑道上并不画出来.田径竞赛规则规定,第一道周长的计算线是距离内突沿的外沿0.30米处,其余各条分道的周长计算线是距离里侧分道线的外沿0.20米处.二、标准半圆式田径场跑道的计算标准半圆式田径场第1分道周长400米,它的半径有不同的设计方案,常用的有36米,36.50米,37.898米等.这些都是国际田联批准使用的标准半圆式田径场.下面就以36米半径的田径场为例讲解跑道的计算.(一)跑道周长的计算1.弯道长的计算半圆式田径场的两个弯道长度之和,正好等于一个圆的圆周.根据圆周公式C=2πr,则第一分道两个弯道的长为:2×3.1416×(36+0.30)m=228.08m一个弯道长为228.08/2=114.04m两个直段长=跑道全长-两个弯道长=400m-228.08m=171.92m一个直段长为171.92/2=85.96m3.跑道全长计算跑道全长=两个弯道长+两个直段长=228.08+171.92=400m(二)各分道弯道长度的计算田径竞赛规则规定,第一分道计算线是距离内突沿外沿0.30米处计算,其余各条分道计算线是距离里侧分道线外沿0.20米处计算.根据圆周公式C=2πr,因此,各分道两个弯道的计算线长为:第1分道(C1)=2π(r +0.30)=228.08米第2分道(C2)=2π[r+(1×1.22)+0.20]=235.12米第3分道(C3)=2π[r+(2×1.22)+0.20]=242.78米第4分道(C4)=2π[r+(3×1.22)+0.20]=250.45米由以上计算,可得出计算N道弯道周长的公式:第N分道(Cn)= 2π[r+(n-1)d+0.20](三)起跑线前伸数的计算通过上述各条分道弯道周长的计算,我们看到第1分道弯道周长为228.08米,第2分道弯道周长为235.12米.第2分道弯道周长比第1分道弯道周长长7.04米.为了使第2分道以后各条分道运动员在比赛时所跑的距离与第1分道运动员所跑的距离相等,第2分道以后各条分道的起点必须向前伸出一段距离.这种与第1分道相比所应向前伸出的距离,叫起跑线前伸数.起跑线前伸数的计算方法如下:Wn=2π[r+(n-1)d+0.20]- 2π(r +0.30)=2π[(n-1)d –0.1]以上是计算两个弯道起跑线前伸数的公式.若分道跑1个弯道或3个弯道,计算起跑线前伸数的公式分别为:Wn =π[(n-1)d –0.1] (1个弯道)Wn =3π[(n-1)d –0.1] (3个弯道)第二讲径赛场地(2)教学目的和任务:1,掌握切入差的计算方法2,掌握标准半圆式田径场跑道的画法3,熟练掌握正弦丈量法及余弦丈量法的计算(四)切入差的计算有的径赛项目,要求运动员先分道跑,跑完一定距离到抢道标志线后,再采用不分道跑.这样,外道运动员向里道切入时就要比第一分道运动员多跑一点距离,这段距离就叫切入差.切入差的计算如下:CEW为第五道运动员的切入差.已知:AC=AB=DE AD=BE 求CE的长解:根据勾股定理DC =AC -AD则DC= AC -AD由于CE=DE-DC所以CE=DE- AC -AD根据上述结论,我们得出以下求切入差的公式:K=S-S [(n-1)d-0.10]此公式适用于计算任何半径,任何分道宽和任何分道的切入差.部分分道跑的项目,确定起跑线位置,应将切入差加入起跑前伸数内.(五)弯道上长度的丈量和计算半圆式田径场跑道,由两个相等的直段和两个半径相等的弯道构成丈量直道上的长度比较容易,不需计算,可以用钢尺或皮尺沿内突沿或分道线丈量,丈量弯道就比较麻烦.目前弯道上长度的丈量方法较多,但直接丈量法准确性较差,经纬仪测量法计算和测量角度较麻烦.对跑道丈量的要求是准确,简便和从实际出发.下面介绍两种已知弯道上的长度,然后再以弦长去丈量弯道的方法.1.正弦丈量法.2. 余弦丈量法1. 正弦丈量法的计算正弦丈量法也叫直弦丈量法,它是一种已知弧长,然后用正弦定理计算其弦长,再以弦量弧进行丈量弯道上长度的方法.2.余弦丈量法的计算余弦丈量法是根据在任意三角形中,已知两边的它们的夹角,应用余弦定理计算角度的对边长度来丈量弯道上长度的方法.余弦丈量法只要有一个丈量基准点,就可以计算和向外丈量各条分道上所需要的位置,也称放射丈量法,它是高效的丈量方法,因此广为采用.举例说明余弦丈量法的计算.三、跑道的画法在举行田径运动竞赛和测验之前,要进行田径场跑道的画线工作.为了使画线工作做得迅速,准确,画线前应了解场地的情况,掌握和计算好各种需要丈量的数据,同时也要准备好画线器材,这样有利于画线工作的进行.(一)分道线的画法画分道线,应以跑道内突沿外沿为基准,各分道线都是用5厘米的白灰色线画成.标准场地或正规比赛,分道宽应为1.22米或1.25米.在画直段分道线时,以内突沿外沿为基准,在直,曲段分界线上,从里向外,每隔1个分道宽做一标记点.然后用丈量尺或绳拉线画出5厘米宽的白灰色线,即为直段分道线.画弯道分道线时,一般先用特制的钉耙画出标记线,然后,再沿标记线画出5厘米宽的白灰线.注意在用钉耙画线时,钉耙的横梁要指向圆心.(二)分道跑项目起跑线和终点线地段的画法为了便于竞赛工作的进行,田径场终点通常是固定不变的.一般都把终点放在第1直,曲段分界线上.为了便于裁判工作,在终点线后面,每隔1米画一条与终点线平行的线,共画5条,在第1个平行线内,还应用白灰色线标出各分道的道次数.分道跑或部分分道跑项目起跑线,画现时,应注意使各起跑线的延长线通过弯道的圆心.(三)不分道跑项目起跑线的画法径赛中的1500米,3000米,5000米,10000米跑等项目的比赛是不分道跑的.起跑时,为了使所有运动员在到达终点时所跑的距离相等,因此起跑线必须画成一条弧线.由于这些项目有的是起跑后进入直道的,有的是起跑后进入弯道的,因此起跑线的画法也是不同.1.起跑后进入直道项目起跑线的画法标准半圆式田径场上的1500米跑比赛是起跑后进入直道的,其起跑线画法是以第三直,曲段分界线上离内突沿外沿30厘米处为圆心,向后以100米为半径画弧与跑道内,外突沿相交,以弧线为起跑线后沿画5厘米宽的白灰线即为1500米跑起跑线.用同样方法,以103米为半径再画虚线,就是1500米跑起跑的集合线.另外,还有两种画法2.起跑后进入弯道项目起跑线的画法标准半圆式田径场上的3000米,5000米10000米跑比赛是起跑后进入弯道的.为了使所有运动员所跑的距离相等,起跑线应为弧线,画线时,可采用正弦点连接法或余弦点连接法.(四)抢道标志线的画法在标准半圆式田径场举行正规比赛时,800米跑和4×400米接力跑都是先分道跑,后并道跑.运动员必须先分道后切入.画法是:以直段长为半径,在第二直,曲段分界线处画弧与跑道内,外突沿相交,然后以此线为后沿画5厘米宽的白灰线便是抢道标志线.(五)接力区的画法接力区的画法为先在跑道或各条分道上量出各棒距离的起点,然后在第2,3,4棒起点的前,后10米处各画5厘米宽的白灰线构成接力区.接力区为20米,前面的线叫接力区前沿,后面的线叫接力区后沿.线包括在接力区内.4×100米接力还应在各条分道接力区后沿的10米处画出一条虚线为预跑线,预跑线宽5厘米,不包括在10米预跑区内.第三讲非标准田径场跑地的设计及田赛场地教学目的和任务:1,了解田赛场地的计算方法2,掌握非标准田径场跑地的设计步骤3,熟练掌握田赛场地的画法四、非标准田径场跑地的设计有的学校,由于受场地面积的限制,不具备修建标准田径场的条件,就只能就地设计,修建非标准的小型田径场.小型田径场的设计方案一般有半圆式和四角式两种,采用什么方案要根据空地的实际情况而定.凡空地长与宽比例接近2比1或3比2的,可以设计半圆式田径场;凡空地长与宽比例接近1比1或4比3的,可以设计四角式田径场.这里我们只学习小型半圆式田径场.设计小型田径场时,一般都应把第1分道计算线的长度定为整数.这样有利于教学,训练,竞赛和锻炼活动的进行.设计小型田径场,应根据空地条件和需要,确定好分道数和分道宽.尽可能设6条以上分道,分道宽1.22米或1.25米;如条件不允许,分道数不少于4条,宽1米.设计小型田径场时,还应考虑场地周围的环境,四周留有一定余地,以便参观比赛使用.余地最少1米以上.(一)小型半圆式田径场的设计步骤和方法小型半圆式田径场的设计步骤和方法如下:1.丈量空地的长和宽,确定分道数,分道宽和场地四周余地.2.初步计算弯道内突沿半径,公式如下:空地宽—2(跑道宽+余地)r=—————————————23.根据半径,计算两个弯道第1分道计算线长,公式如下:C=2π(r+0.30)4.计算直段长,公式如下:一个直段长=空地长—2(跑道宽+余地+半径)5.计算跑道全长跑道全长=两个弯道长+两个直段长6.调整跑道全长为整数.可在弯道或直段减去整数的多余数.7.落实设计方案,绘制场地平面图.五、田赛场地(一),设置田赛场地的注意事项田赛场地是指田径运动场跑道内和直道外进行跳跃,投掷项目教学,训练,竞赛和锻炼的场地.设置田赛场地时,应注意以下几点:第一,要充分利用田径场上的空地,合理安排田赛场地,以保证田赛项目教学,训练,竞赛和锻炼的顺利进行.第二,学校田径场上的田赛场地,要根据实际需要和客观条件进行设置.首先要保证一定数量的《体育教学大纲》和《国家体育锻炼标准》中规定的田赛项目的场地,以保证体育课教学和课外体育活动的开展.其次要考虑设置田赛各项一个有较为标准的场地,以便供学校田径代表队训练和举行田径运动竞赛使用.第三,田径竞赛规则规定的田赛场地,是对标准田径场和举行正规比赛时田赛场地的要求.学校田径场上的田赛场地,即要考虑规则的要求,又要从实际出发.第四,设置田赛场地时,要注意避免或尽量减少田赛与径赛以及田赛与田赛项目之间使用时的干扰.要特别注意投掷项目场地的设置位置,以保证使用安全.第五,学校田径场,多数为综合运用的运动场,为了便于进行早操,课间操和开展球类项目活动,两直段中间的场地,尽量不要设置沙坑和推铅球场地.(二)投掷场地的画法1,推铅球场地铅球投掷圈内沿直径为2.135米,有效落地区为40度角扇形面.场地画法:定O点为圆心,以1.0675米为半径,画铅球投掷圈.确定投掷方向,画通过圆心与投掷方向相垂直的投掷圈直径AB,并分别向圈外各延长75厘米.再以A,B两点为圆心,以通过计算所得的70度角所对投掷圈弧的弦长1.224米为半径,向投掷圈前半部圈上画交点C,D,连接OC和OD并将其延长,就构成推铅球场地的落地区.在落地区内,每隔1米画一条投掷距离标志线.线宽都是5厘米.2,掷标枪场地掷标枪场地助跑道宽4米,起掷弧半径为8米,有效落地区为约29度角的扇形面.场地的画法:确定投掷方向后,画两条相距4米的平行线,构成掷标枪场地的助跑道.助跑道长30—36.50米.以助跑道平行线中间O点为圆心,以8米为半径,向投掷方向画起掷弧,交平行线于A,B,在起掷弧线两端各画一条75厘米的线,连接OA和OB并延长,就构成标枪落地区.在落地区内每隔5米画一条距离标志线,线宽5厘米,起掷弧线宽7厘米.3,掷手榴弹场地由于掷手榴弹未列为正式的田径比赛项目,因此,田径竞赛规则中没有掷手榴弹的规则和场地设置要求.为了进行掷手榴弹项目的教学,测验和比赛,现将传统的手榴弹场地及画法介绍如下:在确定投掷方向和投掷区位置后,画两条相距1.25米的平行线构成助跑道,助跑道长约20~30米.与助跑道相连接再画两条相距4米的平行线构成投掷区,投掷区长6~8米.与投掷区相连接再画两条相距10米的平行线构成落地区.在落地区内,每隔5米画一条距离标志线.(三),跳跃场地规格1,跳远和三级跳远场地跳远和三级跳远的沙坑,宽至少2.75米,长一般6~9米.沙坑内沙面与起跳板表面在一个水平面上.沙坑壁用木料或其他材料制成,并用桩子固定.起跳板用木料制成,长1.21~1.22米,宽19.8~20.2厘米,厚不超过10厘米,涂成白色,埋于地下.起跳板至沙坑近端的距离:跳远2~4米;三级跳远为9~13米.助跑道宽1.22~1.25米,长至少为40米.2,跳高场地跳高用的沙坑或海绵包,长至少5米,宽3米.沙子或海绵包应高出地面,其高出地面的高度应根据学生和运动员的水平而定.跳高横竿垂直面的左,右两侧地面上,各画出一条宽5厘米,长约4米的延长线,线宽包括在落地区的一面.跳高助跑道的长度不得短于15米,条件许可不短于25米.六、田径场地的修建,保养和维修1,修建田径运动场地的基本要求修建田径运动场地的基本要求有以下几点:第一,修建田径运动场地,首先应本着因地制宜,经济适用,有利于田径运动教学,训练,竞赛和群众性田径运动开展的原则.第二,要注意选择地势高,阳光充足,空气新鲜,便于排水和供水的地方修建田径运动场.第三,设计田径运动场地,周围要留有足够的空地,以便参观比赛,栽种树木和安装附属器材等.第四,合理安排各种田赛项目的场地.第五,学校修建田径运动场地,如果有条件,应尽量修建400米周长的标准半圆式田径场.2,田径运动场的修建修建大型竞赛的田径运动场,需要大量的人力物力,一般在中学是办不到的,主要是以修建煤渣跑道的田径运动场.煤渣跑道的结构,通常分三层.最下层叫基础层,用稍大的石块和碎砖块铺垫压实,其厚度为15~20厘米.中层叫弹性层,用稍小的煤渣灰和碎矿渣铺垫压实,其厚度10~15厘米.表层用细煤渣,粘土,石灰等混合材料铺垫压实,厚度为8~12厘米.3,田径运动场的使用为了保持田径运动场的使用寿命,确保田径运动教学,训练,竞赛,锻炼的顺利进行,要制定使用规定,提出使用要求,保持场内卫生清洁.。

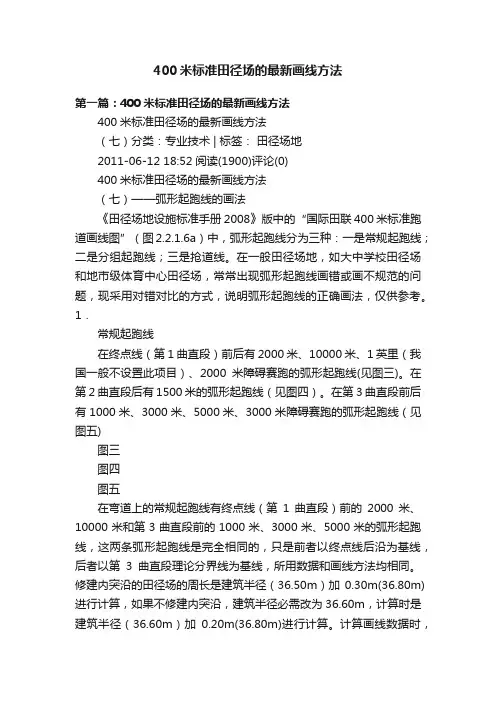

400米标准田径场的最新画线方法第一篇：400米标准田径场的最新画线方法400米标准田径场的最新画线方法（七）分类：专业技术 | 标签：田径场地2011-06-12 18:52阅读(1900)评论(0)400米标准田径场的最新画线方法（七）——弧形起跑线的画法《田径场地设施标准手册2008》版中的“国际田联400米标准跑道画线图”（图2.2.1.6a）中，弧形起跑线分为三种：一是常规起跑线；二是分组起跑线；三是抢道线。

在一般田径场地，如大中学校田径场和地市级体育中心田径场，常常出现弧形起跑线画错或画不规范的问题，现采用对错对比的方式，说明弧形起跑线的正确画法，仅供参考。

1．常规起跑线在终点线（第1曲直段）前后有2000米、10000米、1英里（我国一般不设置此项目）、2000米障碍赛跑的弧形起跑线(见图三)。

在第2曲直段后有1500米的弧形起跑线（见图四）。

在第3曲直段前后有1000米、3000米、5000米、3000米障碍赛跑的弧形起跑线（见图五)图三图四图五在弯道上的常规起跑线有终点线（第1曲直段）前的2000米、10000米和第3曲直段前的1000米、3000米、5000米的弧形起跑线，这两条弧形起跑线是完全相同的，只是前者以终点线后沿为基线，后者以第3曲直段理论分界线为基线，所用数据和画线方法均相同。

修建内突沿的田径场的周长是建筑半径（36.50m）加0.30m(36.80m)进行计算，如果不修建内突沿，建筑半径必需改为36.60m，计算时是建筑半径（36.60m）加0.20m(36.80m)进行计算。

计算画线数据时，都是按照此原则进行的。

正因为此，弯道上的常规弧形起跑线不是在内突沿外沿处直接起弧线，而是先沿终点线后沿/第3曲直段理论分界线截取0.30m，向前画0.05m宽的白线，再从此点开始起弧。

在实际的画线中，很多场地是直接起弧（见图六）。

正确的画法见图七。

图六图七在直道上的常规起跑线有终点线（第1曲直段）后的1英里（在我国一般不设置此项目）、2000米障碍赛跑的弧形起跑线，第2曲直段后的1500米的弧形起跑线，第3曲直段后的3000米障碍赛跑的弧形起跑线。

专业知识--整理分享 00米标准田径场的最新画线
(2013-10-17 19:48:57)
转载▼
分类： 体育知识
一、终点（第一曲直段）
二、 常规起跑线
在终点线（第1曲直段）前后有2000米、10000米、1英里（我国一般不设置此项目）、2000米障碍赛跑的弧形起跑线(见图三)。

在第2曲直段后有1500米的弧形起跑线（见图四）。

在第3曲直段前后有1000米、3000米、5000米、3000米障碍赛跑的弧形起跑线（见图五)
专业知识--整理分享
专业知识--整理分享
专业知识--整理分享
专业知识--整理分享 三、4×100
米接力区前沿的箭头整个箭头的长度为1.10m
，箭头的钩向后，黄色
专业知识--整理分享
专业知识--整理分享
四、4×400米第1接力区前沿的箭头没有规定尺寸，只是规定了整个箭头的长度为0.80m，箭头的钩向后，
蓝色。

专业知识--整理分享
专业知识--整理分享
在《田径场地设施标准手册2008》版的“国际田联400米标准跑道画线图” （图2.2.1.6a）中，规定了4×400米第2、3接力区后沿置于终点线后10.00m处，各分道的正中，长为0.80m，宽为0.05m,蓝色，除第1分道
外，均无箭头。

五、分组起跑线
专业知识--整理分享
六、抢道线
专业知识--整理分享
专业知识--整理分享。

400M标准田径场的画法400M标准田径场的画法如果是标准400米的跑道,半径是36米的话,则100米跑道的选择一般是靠东边的跑道,由北向南开始.在100米的终点设有纪录台.由起点线开始,向后丈量100米即为200米的起点;400米和800米的起点是一样的,就是100米的终点.由100米终点线开始向前丈量100米,即为1500米的起点.半圆式田径场的结构半圆式田径场的跑道是由两个半径相等的半圆弯道和两个相等的直段组成.(一)纵轴线纵轴线又称中线.它处于田径场正中,把整个田径场按纵轴方向分成相等的两部分.这条线是设计和修建田径场的基本线,线上有中心点和两弯道的圆心.(二)中心点中心点是整个田径场的中心,位于纵轴线的中点,它是确定两端弯道圆心的基准点.田径场建成后,应以固定标志标出来,以备使用.(三)圆心半圆式田径场有两个圆心,都在纵轴线上,与中心点距离相等.它是弯道内突沿,外突沿和各分道线的圆心.应以固定标志标出来,以备使用.(四)内突沿和外突沿跑道的内突沿和外突沿是跑道的内边和外边.突沿高和宽都是5厘米,突沿的宽度不计入跑道的宽度之内.(五)直,曲段分界线直,曲段分界线是通过圆心,垂直于纵轴线,把跑道的直段和曲段分开的线.通常把终点处的直,曲段分界线叫第一直,曲段分界线,然后按逆时针方向排列,依次为第二,第三,第四直,曲段分界线.(六)直段和直道直段是指两个弯道间的直跑道,田径场有两个直段,一个直段长等于两个圆心之间的距离,直道是直段和直段两端延长的一段跑道的总称.标准半圆式田径场的直道长度不得少于140米.(七)分道宽和跑道宽分道宽是指各条分道的宽度.标准田径场或正规比赛时,田径竞赛规则规定分道宽为1.22米或1.25米.跑道宽是指内突沿和外突沿之间的宽度,也称跑道总宽.(八)分道线分道线是把跑道划分为各条分道的线,线宽5厘米,包括在里侧分道的宽度之内.(九)计算线计算线是计算跑道周长和各条分道周长的线,在跑道上并不画出来.田径竞赛规则规定,第一道周长的计算线是距离内突沿的外沿0.30米处,其余各条分道的周长计算线是距离里侧分道线的外沿0.20米处.二,标准半圆式田径场跑道的计算标准半圆式田径场第1分道周长400米,它的半径有不同的设计方案,常用的有36米,36.50米,37.898米等.这些都是国际田联批准使用的标准半圆式田径场.下面就以36米半径的田径场为例讲解跑道的计算.(一)跑道周长的计算1.弯道长的计算半圆式田径场的两个弯道长度之和,正好等于一个圆的圆周.根据圆周公式C=2πr,则第一分道两个弯道的长为: 2×3.1416×(36+0.30)m=228.08m一个弯道长为228.08/2=114.04m2.直段长的计算两个直段长=跑道全长-两个弯道长=400m-228.08m=171.92m 一个直段长为171.92/2=85.96m3.跑道全长计算跑道全长=两个弯道长+两个直段长=228.08+171.92=400m(二)各分道弯道长度的计算田径竞赛规则规定,第一分道计算线是距离内突沿外沿0.30米处计算,其余各条分道计算线是距离里侧分道线外沿0.20米处计算.根据圆周公式C=2πr,因此,各分道两个弯道的计算线长为:第1分道(C1)=2π(r +0.30)=228.08米第2分道(C2)=2π[r+(1×1.22)+0.20]=235.12米第3分道(C3)=2π[r+(2×1.22)+0.20]=242.78米第4分道(C4)=2π[r+(3×1.22)+0.20]=250.45米由以上计算,可得出计算N道弯道周长的公式:第N分道(Cn)= 2π[r+(n-1)d+0.20](三)起跑线前伸数的计算通过上述各条分道弯道周长的计算,我们看到第1分道弯道周长为228.08米,第2分道弯道周长为235.12米.第2分道弯道周长比第1分道弯道周长长7.04米.为了使第2分道以后各条分道运动员在比赛时所跑的距离与第1分道运动员所跑的距离相等,第2分道以后各条分道的起点必须向前伸出一段距离.这种与第1分道相比所应向前伸出的距离,叫起跑线前伸数.起跑线前伸数的计算方法如下:Wn=2π[r+(n-1)d+0.20]- 2π(r +0.30)=2π[(n-1)d –0.1]以上是计算两个弯道起跑线前伸数的公式.若分道跑1个弯道或3个弯道,计算起跑线前伸数的公式分别为:Wn =π[(n-1)d –0.1] (1个弯道)Wn =3π[(n-1)d –0.1] (3个弯道)第二讲径赛场地(2)教学目的和任务:1,掌握切入差的计算方法2,掌握标准半圆式田径场跑道的画法3,熟练掌握正弦丈量法及余弦丈量法的计算(四)切入差的计算有的径赛项目,要求运动员先分道跑,跑完一定距离到抢道标志线后,再采用不分道跑.这样,外道运动员向里道切入时就要比第一分道运动员多跑一点距离,这段距离就叫切入差.切入差的计算如下:CEW为第五道运动员的切入差.已知:AC=AB=DE AD=BE 求CE的长解:根据勾股定理DC =AC -AD则DC= AC -AD由于CE=DE-DC所以CE=DE- AC -AD根据上述结论,我们得出以下求切入差的公式:K=S-S [(n-1)d-0.10]此公式适用于计算任何半径,任何分道宽和任何分道的切入差.部分分道跑的项目,确定起跑线位置,应将切入差加入起跑前伸数内.(五)弯道上长度的丈量和计算半圆式田径场跑道,由两个相等的直段和两个半径相等的弯道构成丈量直道上的长度比较容易,不需计算,可以用钢尺或皮尺沿内突沿或分道线丈量,丈量弯道就比较麻烦.目前弯道上长度的丈量方法较多,但直接丈量法准确性较差,经纬仪测量法计算和测量角度较麻烦.对跑道丈量的要求是准确,简便和从实际出发.下面介绍两种已知弯道上的长度,然后再以弦长去丈量弯道的方法.1. 正弦丈量法.2.余弦丈量法1. 正弦丈量法的计算正弦丈量法也叫直弦丈量法,它是一种已知弧长,然后用正弦定理计算其弦长,再以弦量弧进行丈量弯道上长度的方法.2.余弦丈量法的计算余弦丈量法是根据在任意三角形中,已知两边的它们的夹角,应用余弦定理计算角度的对边长度来丈量弯道上长度的方法.余弦丈量法只要有一个丈量基准点,就可以计算和向外丈量各条分道上所需要的位置,也称放射丈量法,它是高效的丈量方法,因此广为采用.举例说明余弦丈量法的计算.三,跑道的画法在举行田径运动竞赛和测验之前,要进行田径场跑道的画线工作.为了使画线工作做得迅速,准确,画线前应了解场地的情况,掌握和计算好各种需要丈量的数据,同时也要准备好画线器材,这样有利于画线工作的进行.(一)分道线的画法画分道线,应以跑道内突沿外沿为基准,各分道线都是用5厘米的白灰色线画成.标准场地或正规比赛,分道宽应为1.22米或1.25米.在画直段分道线时,以内突沿外沿为基准,在直,曲段分界线上,从里向外,每隔1个分道宽做一标记点.然后用丈量尺或绳拉线画出5厘米宽的白灰色线,即为直段分道线.画弯道分道线时,一般先用特制的钉耙画出标记线,然后,再沿标记线画出5厘米宽的白灰线.注意在用钉耙画线时,钉耙的横梁要指向圆心.(二)分道跑项目起跑线和终点线地段的画法为了便于竞赛工作的进行,田径场终点通常是固定不变的.一般都把终点放在第1直,曲段分界线上.为了便于裁判工作,在终点线后面,每隔1米画一条与终点线平行的线,共画5条,在第1个平行线内,还应用白灰色线标出各分道的道次数.分道跑或部分分道跑项目起跑线,画现时,应注意使各起跑线的延长线通过弯道的圆心. (三)不分道跑项目起跑线的画法径赛中的1500米,3000米,5000米,10000米跑等项目的比赛是不分道跑的.起跑时,为了使所有运动员在到达终点时所跑的距离相等,因此起跑线必须画成一条弧线.由于这些项目有的是起跑后进入直道的,有的是起跑后进入弯道的,因此起跑线的画法也是不同.1. 起跑后进入直道项目起跑线的画法标准半圆式田径场上的1500米跑比赛是起跑后进入直道的,其起跑线画法是以第三直,曲段分界线上离内突沿外沿30厘米处为圆心,向后以100米为半径画弧与跑道内,外突沿相交,以弧线为起跑线后沿画5厘米宽的白灰线即为1500米跑起跑线.用同样方法,以103米为半径再画虚线,就是1500米跑起跑的集合线.另外,还有两种画法.一种是抢道切入差点连接法;还有一种是余弦点连接法.2.起跑后进入弯道项目起跑线的画法标准半圆式田径场上的3000米,5000米10000米跑比赛是起跑后进入弯道的.为了使所有运动员所跑的距离相等,起跑线应为弧线,画线时,可采用正弦点连接法或余弦点连接法.(四)抢道标志线的画法在标准半圆式田径场举行正规比赛时,800米跑和4×400米接力跑都是先分道跑,后并道跑.运动员必须先分道后切入.画法是:以直段长为半径,在第二直,曲段分界线处画弧与跑道内,外突沿相交,然后以此线为后沿画5厘米宽的白灰线便是抢道标志线.(五)接力区的画法接力区的画法为先在跑道或各条分道上量出各棒距离的起点,然后在第2,3,4棒起点的前,后10米处各画5厘米宽的白灰线构成接力区.接力区为20米,前面的线叫接力区前沿,后面的线叫接力区后沿.线包括在接力区内.4×100米接力还应在各条分道接力区后沿的10米处画出一条虚线为预跑线,预跑线宽5厘米,不包括在10米预跑区内.。

0米标准田径场的最新画线(2021-10-17 19:48:57)
分类：
一、终点〔第一曲直段〕
二、老例起跑线
在终点线〔第 1 曲直段〕前后有2000米、 10000米、 1英里〔我国一般不设置此工程〕、2000米阻挡赛跑的弧形起跑线(见图三)。

在第 2 曲直段后有1500米的弧形起跑线〔见图四〕。

在第 3 曲直段前后有1000米、 3000 米、 5000米、 3000米阻挡赛跑的弧形起跑线〔见图五)
三、 4×100 米接力区前沿的箭头整个箭头的长度为，箭头的钩向后，黄色
四、 4 ×400 米第 1 接力区前沿的箭头没有规定尺寸，可是规定了整个箭头的长度为，箭头的钩向后，蓝色。

在?田径场所设施标准手册 2021?版的“国际田联 400 米标准跑道画线图〞〔图〕中，规定了米第 2、3 接力区后沿置于终点线后 10.00m 处，各分道的正中，长为，宽为 0.05m,蓝色，除第4×400 1 分道
外，均无箭头。

五、分组起跑线
六、抢道线。

标准400米半圆式田径场地的画法（36米和米）1、直道上径赛项目的起点及栏位⑴100米跑和100米跨栏跑起点这两项比赛一般在直道（西直道）线进行，采用分道跑其起点确定是36米半径半圆式田径场地的第一，第四分界线间的直道长米，故由第四分界线向后量米，既是其它半径的半圆场地根据半径米直道长米，半径米直道长为80米。

⑵110米跨栏跑起点此项比赛在西直道上进行，采用分道跑，其起点是在第一，第四分界线后量米既是（或100米跑起点后10米）直道分道线为虚线。

⑶80米跨栏跑和60米起点此两项比赛在西直道上进行采用分道跑，其起点是在第一，第四分界线分别减去米和米，由第一，第四分界线向前量米和米确定。

以上起点（包括其他径赛项目的起点线）线宽5厘米，并且包括在赛程之内。

规则规定100米栏栏位为黄色分头线，110米栏栏为蓝色分头线。

2、弯道上分道比赛项目的起点线，接力区线及栏位(R:半径，Q：前伸数，N:道次）表格内的小括号：第几直曲端分界线；“＞”和：“＜”方向：向前或向后丈量测画；⑵400米跑起点线（400米栏，4×100米接力起跑线）⑶800米跑起点线A1 A2 A3 A4 A5 A6 A7 A8NRQ36米（1）→＞米（1）→＞0⑷4×200米，4×400米起点线36米弯道半径⑤: 米弯道半径⑤:米A1 A2 A3 A4 A5 A6 A7 A8NRQ36米（1）→＞（5）→＞米（1）→＞（5）→＞⑸抢道标志线画线以第3分界线和内突沿外沿交点向外丈量30厘米，以该点为圆心，以直段长为半径，在第2分界线画一条等半径的弧线，既为抢道标准线。

36米（2）→＞米（2）→＞推铅球是在规定的圆圈内进行比赛，投掷圈的内直径是米，投掷圈的顶部应与部地面齐平，圈内地面应为水平，并低于铁圈商缘～厘米。

投掷圈上沿至少应厚厘米，从投掷顶两侧各自向外画一条宽5厘米至少75厘米的白线，白线后沿应为一条通过圆心直线的延长线，并与落地区中心线垂直，落地区为°（40 °）角的扇形面，落地区角度画法有正切量法和弦量法。
