DeviceNet网关连接OMRON-PLC

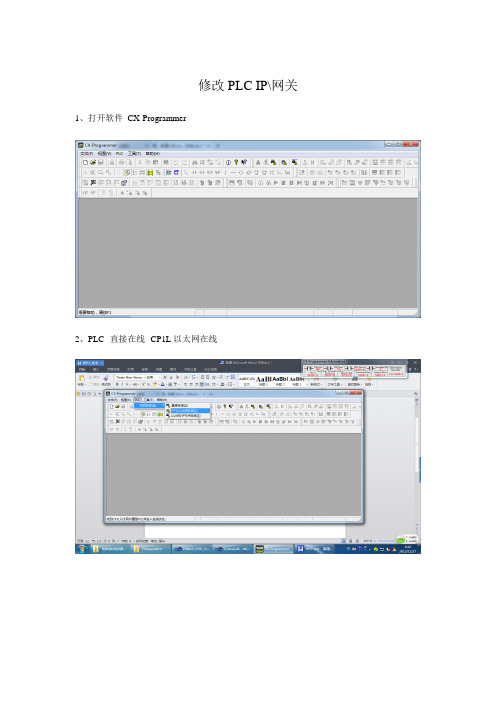

修改PLC IP\网关1、打开软件CX-Programmer
2、PLC--直接在线--CP1L以太网在线
点击确定
中间会弹出个“是否上载程序的确定框”，可点击“确定”
完成之后的界面如下：
连接完成后，在左侧会出现PLC的一些信息，双击“设置”，如下图
4、从PLC上传设置信息（选项----从PLC传送）
5、以太网设置（将选项卡往右侧移动，点击“内置以太网”选项卡）
可在在此处配置IP、子网掩码、网关
（注：若重新配置IP地址，FINS节点号要与IP地址的最后一位相同。

）在IP路由表处配置网关，在DNS设置处配置DNS信息。

6、网关配置
点击“Ins”
上面的IP地址输入：0.0.0.0（自适应）
下面的路由器IP地址输入，从PLC出来的第一个交换机的地址信息。

7、下载至PLC
设置完成后，将设置的信息下载至PLC
选项-----传送到PLC
或弹出一个选择下载以太网配置和端口配置到PLC的勾选框，
8、断电重启
配置信息下载到PLC后，将PLC断电重启（断电时间最好长于10s），重启之后，配置信息生效。

重启之后，可以重新连接PLC，查看配置信息是否正确。

O M R O N P L C连接到网
络I P设置
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
一、如果路由器断电后，根据以下操作来设置IP
1、打幵桌面上快捷方式10022图标
2、进入之后如下图所示
3、点击工具栏上带闪电标制的图标进入到程序在线状态
进入之后，图标将凹进去，如图：
4、再切换到编程模式
点击这三个图标中最左端的一个进入编程模式，此时设备会停止运行。

5、在编程模式下双击新工程下
进入后如下图：
双击
再双击
进入：
6、将路由器断电后重新获得的IP地址写入到：
点击“插入”
在IP地址栏内输入新获得的IP
路由器的IP地址不变，扔为：
7、设置完成以后点击然后重启单元。

二、如何获取外网IP地址：
1、进入路由器网址：
点击运行状态
如上图：IP地址为。

一、如果路由器断电后，根据以下操作来设置IP
1、打幵桌面上快捷方式10022图标
2、进入之后如下图所示
3、点击工具栏上带闪电标制的图标进入到程序在线状态
进入之后，图标将凹进去，如图：
4、再切换到编程模式
点击这三个图标中最左端的一个进入编程模式，此时设备会停止运行。

5、在编程模式下双击新工程下
进入后如下图：
双击
再双击
进入：
6、将路由器断电后重新获得的IP地址写入到：
点击“插入”
在IP地址栏内输入新获得的IP
路由器的IP地址不变，扔为：192.168.1.1
7、设置完成以后点击然后重启单元。

二、如何获取外网IP地址：
1、进入路由器网址：192.168.1.1
点击运行状态
如上图：IP地址为122.246.238.219。

欧姆龙PLC与视觉EthernetIP通信设置
打开“Network Configuratior”
单击上⽅的“Network”→“connect”
点击“OK”，然后点击“Network”下拉菜单中选择“Upload”上载硬件配置。

上载成功后如下：
双击DJ2M-EIP图标进⼊输⼊输出存储区配置，In-consume 对应输⼊区，即是应答区和数据接收区。

Out-Produce对应输出区，即是指令区。

点击“Edit Tags”
单击“N ew”
在“Name”对应的存储区。

“Size”输⼊选择区域的⼤⼩，对应FZ的Int，这⾥设置48,输⼊设置完成，点击“Regist”，再点击“close”,则出现了刚刚配置的区域。

“OK”退出，“确定”，配置完成。

再双击FZ图标，进⾏配置，这⾥不做任何设置，使⽤默认既可以。

配置完成后，进⾏连接。

双击CJ2M-EIP图标，
点击中间⿊⾊箭头
双击蓝⾊部分
选择对应的输⼊输出区
点击“Regist”,”close”,则看到刚建⽴的连接。

确定退出，出现⼩图标如所⽰：
下载到PLC中，完成配置。

下⾯是视觉系统的设置：
打开系统设置，启动设定，选择通信模块。

选择Ethernet/IP,点击适⽤，保存后重启系统。

重启后再次进⼊系统设置，设置IP地址。

设置完成后，“适⽤”，“保存”。

BTL 5 DeviceNet接口与Omron PLC的连接操作导论本手册分为两大部分：1 硬件连接2 硬件组态3 软件设置与参数读取目录1 硬件连接 (3)2 硬件组态 (5)3 软件设置与参数读取 (7)1 硬件连接根据图（1）和图（2）的接线引脚配置，将Omron PLC的CPU，DeviceNet 总线模块CJIW-DRM21以及BTL 5 DeviceNet总线接口的直线位移传感器连接起来，如图（3）。

图（1），DeviceNet引脚配置图（2），BTL 5 DeviceNet总线接口直线位移传感器的引脚配置图（3），硬件连接2 硬件组态1．打开OMRON软件CX-One的硬件组态软件CX-Integrator；2．点击“网络”菜单中的“通讯设置”，以选择相应的PLC型号；3．点击“网络”菜单中的“在线工作”，建立电脑与PLC之间的连接；4．右键单击DeviceNet CJIW-DRM21的连接，此时会弹出对话框，点击“传送”；5．这时，就会搜到整个DeviceNet网络上的设备。

3 软件设置与参数读取1．双击位移传感器的图标，来设置直线位移传感器的参数；2．点击“上载”，可以获得原先已设置的位移传感器的参数；3．在此，我们设定使用两个磁块，分辨率为2 μm，输出顺序为第一个磁块的位置和第二个磁块的位置；1）在编辑设备参数中，将Number of Magnets改为2，将Assembly Position Active改为XXXXXXXX XXXX0011，即激活两个磁块；并将Options改为Attribute sorted，即输出顺序按第一个磁块的位置和第二个磁块的位置排列。

2）将M1_Position_Fomat_[Units]的数值改为8708，即单位为μm，并将M1_Position_Measuring_Increment改为，即分辨率改成了2 μm。

3）同理，将磁块2的参数M2也按上述M1的修改。

欧姆龙plc网口通讯设置欧姆龙PLC（Programmable Logic Controller）是一种常用于自动化控制系统的设备，其网口通讯设置对于实现数据传输和远程控制至关重要。

本文将探讨欧姆龙PLC网口通讯设置的基本原理和步骤。

在实施自动化控制系统时，PLC被广泛应用于各个领域，如工业生产线、机械装置以及智能建筑等。

而PLC的网口通讯设置是实现PLC与其他设备进行数据交换和远程控制的关键之一。

首先，我们来了解一下PLC网口通讯设置的基本原理。

PLC中的网口通讯模块是PLC与其他设备进行数据传输的接口，通常采用以太网通讯或者串行通讯方式。

以太网通讯方式具有传输速度快、稳定性好的特点，适用于大容量数据传输和实时控制。

而串行通讯方式则适用于小容量数据传输和远程监控领域。

在进行PLC网口通讯设置之前，我们首先需要了解PLC的通信参数，如IP地址、子网掩码、网关等。

这些参数需要与其他设备在同一个网络中，才能实现数据交换和远程控制。

其次，我们需要使用PLC的编程软件，如CX-Programmer或者PLC Designer，通过连接电脑和PLC，进行网口通讯设置。

步骤如下：1. 打开编程软件，并连接电脑与PLC。

确保PLC和电脑之间的连接正常。

2. 在编程软件中点击“网口设置”或者“通信配置”等选项，进入PLC网口通讯设置界面。

3. 在设置界面中，选择通信接口类型为以太网或者串行口，根据实际需要进行选择。

4. 输入PLC的IP地址、子网掩码和网关等通信参数。

确保这些参数与其他设备在同一个网络中。

5. 进行网络测试，确认网络连接正常。

可以通过ping命令或者软件提供的网络测试工具来进行测试。

6. 在通信设置界面中选择所需的通信协议和通信方式。

不同设备之间通常采用不同的通信协议，如Modbus、EtherNet/IP等。

7. 设置数据传输方式和端口号。

可以选择TCP/IP方式或者UDP方式进行数据传输，并设置相应的端口号。

欧姆龙plc用网口通讯欧姆龙PLC（Programmable Logic Controller，可编程逻辑控制器）是一种广泛应用于工业自动化控制领域的设备。

它的作用类似于人类大脑，能够接收传感器采集的数据，并根据预设的逻辑进行判断和控制输出信号，实现自动化控制。

欧姆龙PLC的网络通信是其功能强大的一部分，而其中的网口通讯更是用于实现设备间的高效连接和数据交换。

本文将详细介绍欧姆龙PLC用网口通讯的原理、应用和优势。

一、欧姆龙PLC的网口通讯原理欧姆龙PLC的网口通讯利用的是以太网协议，通过网线连接PLC与其他设备，实现数据的传输和接收。

它基于通讯模块和通讯协议，通过设定与其他设备通讯的规约，实现数据的交互。

通讯模块通常由网口和串口组成，而网口通讯则是最为常见和高效的方式之一。

二、欧姆龙PLC网口通讯的应用欧姆龙PLC的网口通讯广泛应用于自动化生产线、工业机器人、智能设备等各个领域。

它能够实现设备之间的数据实时传输，确保整个自动控制系统的协调运行。

以生产线为例，欧姆龙PLC通过网口与其他设备进行通讯，实现生产速度、产品质量和库存管理的自动化控制。

同时，它还能与远程监控系统相连接，使操作人员能够实时了解生产状况，并进行远程操作和调试。

三、欧姆龙PLC网口通讯的优势欧姆龙PLC的网口通讯相较于传统的串口通讯具有明显的优势。

首先，网口通讯具有高速传输的特点，能够实现较大量数据的迅速传输，提高生产效率。

其次，网口通讯具备较远的传输距离，能够通过网络连接远程设备，实现远程监控和控制。

此外，网口通讯还具备较强的稳定性和可靠性，能够保证数据的及时交换和正确传输，减少通讯故障的发生。

四、欧姆龙PLC网口通讯的发展前景随着工业自动化程度的不断提高，欧姆龙PLC的网口通讯在工业领域的应用前景日益广阔。

越来越多的企业开始意识到网口通讯的重要性和优势，并逐渐对其进行采用和推广。

未来，随着物联网技术的进一步发展，欧姆龙PLC的网口通讯将与其他智能设备相连接，实现更加智能化和高效的自动化控制。

欧姆龙plc通讯网口设置欧姆龙PLC是一种常用的自动化控制设备，它能够通过通讯网口与其他设备进行数据交换和远程控制，极大地提高了生产效率和自动化程度。

本文将介绍欧姆龙PLC通讯网口的设置方法和一些注意事项。

一、欧姆龙PLC通讯网口的作用和特点欧姆龙PLC通讯网口是PLC的一种常见通讯接口，通过它可以实现PLC与电脑、触摸屏、变频器等设备之间的数据传输和控制。

相比于传统的串行口通讯方式，网口通讯具有传输速度更快、稳定性更高的优点，广泛应用于各种自动化控制系统中。

二、欧姆龙PLC通讯网口的设置步骤1. 硬件连接首先，将PLC的网口连接好。

通常情况下，PLC的网口接口位于机壳的一侧，上面标有LAN或ETHERNET字样。

将网线连接到PLC的网口上，并通过另一端连接到电脑或其他设备的网口上。

2. IP地址设置进入PLC的配置界面，通常可以通过特定软件或者通过PLC面板上的按键菜单进行设置。

找到网口设置选项，将其打开。

在网口设置选项中，可以设置PLC的IP地址、子网掩码和网关地址等信息。

其中，IP地址用于唯一标识PLC在网络中的地址，子网掩码用于确定网络分段的范围，网关地址用于指示PLC通信的网关设备。

一般来说，PLC的IP地址需要与同一个局域网内的其他设备地址保持一致，但不能与其他设备冲突。

子网掩码和网关地址可以与网络管理员协商确认，或者直接使用默认值。

3. 协议设置在PLC的网口设置界面中，还可以设置通信协议。

通信协议决定了PLC与其他设备之间的数据传输方式和规则，常见的协议有Modbus、Ethernet/IP等。

根据实际需求，选择合适的通信协议，并进行相应的配置。

一般来说，通信协议的选择应根据所要连接的设备和系统来确定。

4. 数据传输测试在完成网口和协议的设置后，可以进行数据传输的测试。

通过特定的软件或者编程语言，向PLC发送指令，并接收其返回的数据，以验证通讯是否正常。

同时，也可以通过PLC的监视功能，查看实时的控制信号和反馈数据。
