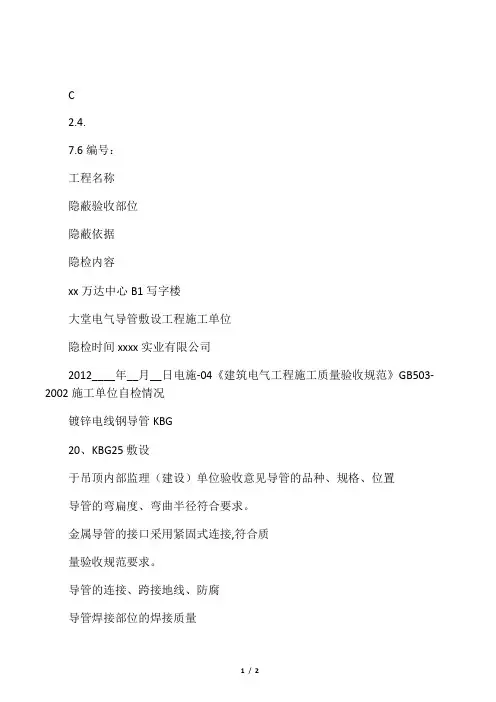

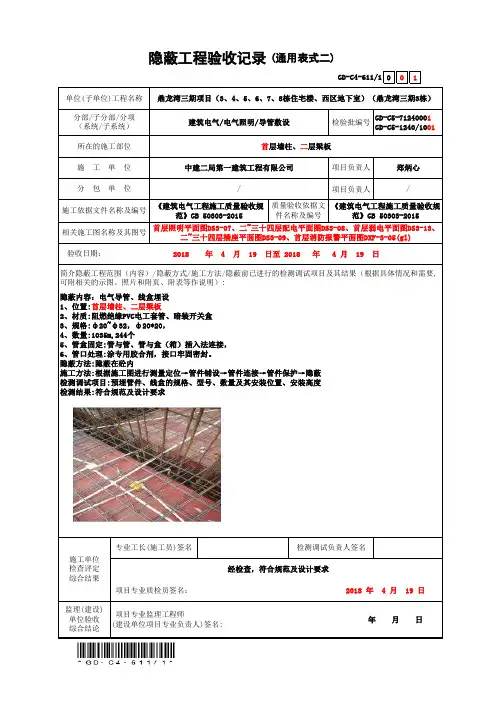

建筑电气导管隐蔽记录

C
2.4.
7.6编号：
工程名称
隐蔽验收部位
隐蔽依据
隐检内容
xx万达中心B1写字楼
大堂电气导管敷设工程施工单位
隐检时间xxxx实业有限公司
2012____年__月__日电施-04《建筑电气工程施工质量验收规范》GB503-2002施工单位自检情况
镀锌电线钢导管KBG
20、KBG25敷设
于吊顶内部监理（建设）单位验收意见导管的品种、规格、位置
导管的弯扁度、弯曲半径符合要求。

金属导管的接口采用紧固式连接,符合质
量验收规范要求。

导管的连接、跨接地线、防腐
导管焊接部位的焊接质量
管盒固定、管口处理、
固定方法、固定间距
线槽的品种、规格、位置
线槽的连接、接地、防腐
线槽的固定方法、固定间距
及与其他管线的位置关系/
符合质量验收规范要求。

///附图监理（建设）单位（签章）会签栏日期：2012____年__月__日
专业监理工程师（专业负责人）专业技术负责人施工单位（签章）
质检员专业工长日期：2012____年__月__日日期：2012____年__月__日日期：2012____年__月__日。

D0502_电导管安装隐蔽验收记录隐蔽验收是建筑工程中的一项重要环节，主要是为了验证施工过程中隐藏在结构内部的工程质量是否符合规范要求。

以下是电导管安装的隐蔽验收记录。

验收项目：电导管安装工程名称：XXX项目工程位置：XXX地点一、工程背景电导管是为了引导和保护电线而安装的管道，是建筑物中电气设施的重要组成部分。

为确保安全可靠的使用，本次施工对电导管进行了隐蔽验收。

二、施工前准备1.验收人员进行了专业培训，熟悉了电导管安装的规范要求和验收标准。

2.验收人员与施工方进行了沟通，明确了验收的内容和要求。

三、隐蔽验收内容1.核查工程图纸验收人员核对了电导管的位置、数量和尺寸等与工程图纸的符合性，确保符合设计要求。

2.材料验收验收人员对电导管、接头和支架等材料进行了检查，确认产品合格、无储存损伤等问题。

3.安装质量检查验收人员随机选取了一部分的电导管进行了测量和检查，确保其安装质量符合规范要求。

a.外观检查：检查电导管的表面是否平整光滑，无裂纹、变形等缺陷。

b.尺寸检查：对电导管的长度、直径和壁厚等进行测量，与设计要求相比较。

c.安装位置检查：核查电导管的安装位置是否与设计要求一致。

d.固定检查：检查电导管的支架是否牢固固定，无明显晃动。

e.过弯检查：对电导管的弯头进行测量，检查其弯曲角度和半径是否符合规范要求。

四、验收结果经过仔细检查，以上隐蔽验收内容全部符合规范要求，电导管安装质量良好，无质量问题。

五、问题与整改在隐蔽验收过程中，没有发现任何问题，无需进行整改。

六、验收结论经过隐蔽验收，本次电导管安装工程符合相关规范要求，具备继续施工的条件。

七、签字验收人员：__________日期：_____________以上是电导管安装隐蔽验收记录，详细记录了本次电导管安装工程的验收内容和结果。

通过隐蔽验收，能够及时发现和解决施工过程中的问题，确保电导管的安装质量符合规范要求。

建筑电气（电梯）安装隐蔽工程记录分项工程名称：照明插座刚性阻燃绝缘导管暗敷设(强电)隐蔽物名称：PVC管隐蔽内容及草图：1、按电气施工图施工。

2、施工中采用PVC刚性阻燃绝缘导管，有出厂合格证，检测报告，复试报告及备案证等齐全有效3、采用PVC刚性阻燃绝缘导管沿梁、板砼暗敷设，管内壁光滑，无毛刺，管的弯曲半径大于管径的6倍，弯扁度则≤1/10管径，管连接为套接并加专用粘结剂，套管长度为管外径的3倍，连接牢固、密闭，两管头在套管中部。

4、配管时无三管重叠现象，管路敷设在两点间若有一个90°，弯不超过20米，二个90°弯不超过15米，三个90°弯不超过8米，超过则加外接线盒。

5、分项评定合格。

分项工程名称：疏散应急钢导管暗敷设隐蔽物名称：热镀锌钢管隐蔽内容及草图：1、按电气施工图施工。

2、施工中使用的热镀锌钢管有出厂合格证，检测报告。

3、采用钢导管沿梁、板砼暗敷设，管内壁光滑，无毛刺，配管弯曲半径大于管径10倍，弯扁度≤0.1D，管弯曲处无褶皱，凹陷和裂缝。

4、钢导管的管与管采用螺纹连接，管端螺纹长度≥管接头长度的1/2，连接后外露2—3扣，管进箱盒3-5mm，用螺纹锁紧，管内光滑平整，用护帽保护。

5、管沿梁、板砼暗敷设，路径正确弯曲少，采用螺纹连接，连接牢固，连接处均采用≥绿间黄色4mm2导线做跨节线接地。

6、分项评定合格。

分项工程名称：卫生间局部等电位联接隐蔽物名称：热镀锌扁钢隐蔽内容及草图：1、按电气施工图施工。

2、施工中采用25*4镀锌扁钢，出厂合格证齐全。

3、局部等电位采用25*4热镀锌扁钢与2根≥Φ16的钢筋作为接地干线与引下线焊接成一体，形成完整的闭合回路，并设等电位接地端子箱。

4、扁钢与圆钢焊接，搭接长度大于圆钢直径的6倍，双面施焊，焊肉饱满无夹渣、咬肉，焊药皮清理干净，并防腐。

5、将卫生间内所有金属部件、构件与等电位支线进行可靠连接。

6、分项评定合格。

电气工程隐蔽验收记录电气配管工程名称济宁J区建筑亮化施工工程施工单位深圳粤大明照明电器有限公司分项工程名称电线导管、电缆导管和线槽敷设监理（建设）单位山东省齐鲁城市建设管理有限公司隐蔽部位１-５５栋（Ｊ区外围）室外亮化电气配管验收日期201４年４月日隐蔽工程内容名称规格单位数量接头形式和辅助材料PVC电线管Ф32米1650接头形式为套管直接胶粘，辅助材料：直接，86接线盒。

PVC电线管Ф25米2850PVC电线管Ф20米5150简图或说明：１；按图施工，依据施工图进行电缆管路敷设。

２；电缆管隐蔽于室外楼顶（幕墙后预埋）。

结论符合设计及规范要求，同意隐蔽施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术（质量）负责人：（公章）监理工程师：（建设单位项目专业技术负责人）（公章）鲁DQ－011电气电线穿管工程名称济宁J区建筑亮化施工工程施工单位深圳粤大明照明电器有限公司分项工程名称电线、电缆穿管和线槽敷线监理（建设）单位山东省齐鲁城市建设管理有限公司隐蔽部位１-５５栋（Ｊ区外围）室外亮化电气配管验收日期2022年４月日隐蔽工程内容名称规格单位数量接头形式和辅助材料电力电缆YJV/5*10米850/电气配线YJV/3*6米1650电气配线YJV/3*4米2850电气配线VV/2*4米520超五类网线4*2*0.75米1650信号线RVV3*0.75米3400简图或说明：说明：1、按图施工，依据施工平面图进行穿线敷设；2、穿线管口平滑，管口保护正确，配管内无杂物及积水3、电线相色正确，电线绝缘层无破皮现象，同一回路电线无接头现象结论符合设计及规范要求，同意隐蔽施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术（质量）负责人：（公章）监理工程师：（建设单位项目专业技术负责人）（公章）鲁DQ－011。

直埋电气导管隐蔽验收记载施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。

2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。

4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。

不许私自用火，严禁酒后操作。

5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。

6、穿硬底鞋不得进行登高作业。

7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。

9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。

10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。

施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。

13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。

14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。

凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。

16、机械设备、机具使用,必须做至『定人、定机”制度沫经有关人员同意，非操作人员不得使用。

17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。
