电气线管--隐蔽工程验收记录

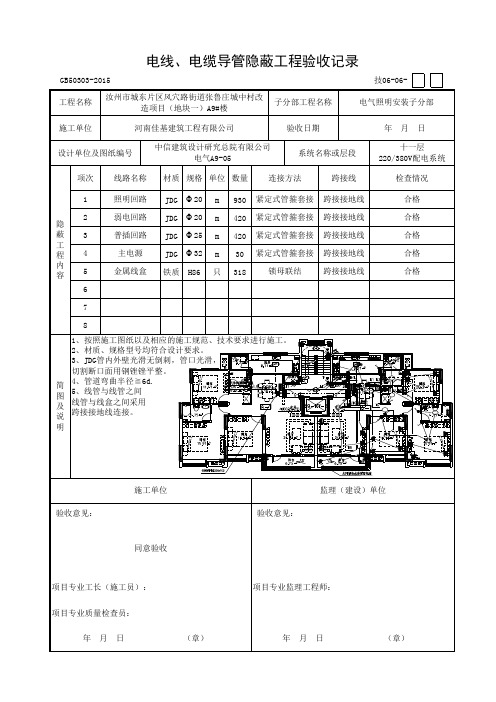

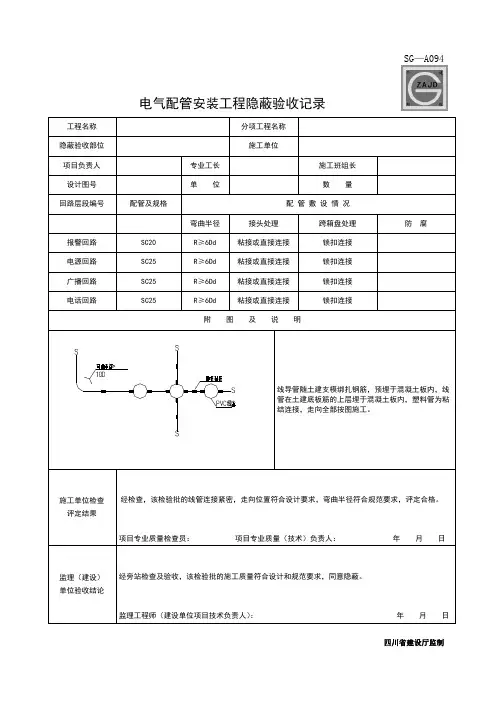

SG—A094电气配管安装工程隐蔽验收记录工程名称分项工程名称隐蔽验收部位施工单位项目负责人专业工长施工班组长设计图号单位数量回路层段编号配管及规格配管敷设情况弯曲半径接头处理跨箱盘处理防腐报警回路SC20 R≥6Dd 粘接或直接连接锁扣连接电源回路SC25R≥6Dd粘接或直接连接锁扣连接广播回路SC25R≥6Dd粘接或直接连接锁扣连接电话回路SC25R≥6Dd粘接或直接连接锁扣连接附图及说明线导管随土建支模绑扎钢筋，预埋于混凝土板内，线管在土建底板筋的上层埋于混凝土板内，塑料管为粘结连接，走向全部按图施工。

经检查，该检验批的线管连接紧密，走向位置符合设计要求，弯曲半径符合规范要求，评定合格。

施工单位检查评定结果项目专业质量检查员：项目专业质量（技术）负责人：年月日经旁站检查及验收，该检验批的施工质量符合设计和规范要求，同意隐蔽。

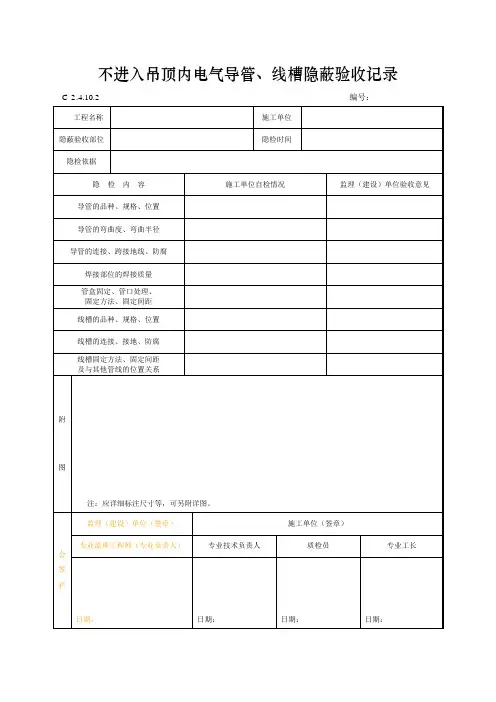

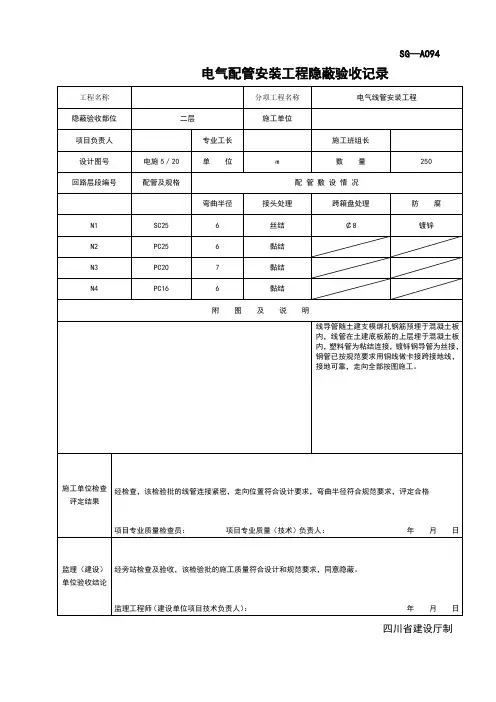

监理（建设）单位验收结论监理工程师（建设单位项目技术负责人）：年月日四川省建设厅监制SG —A094电气配管安装工程隐蔽验收记录工程名称 分项工程名称隐蔽验收部位施工单位项目负责人 专业工长 施工班组长 设计图号 单 位数 量回路层段编号配管及规格配 管 敷 设 情 况弯曲半径 接头处理 跨箱盘处理 防 腐 报警回路 SC20 R ≥6Dd 直接连接 锁扣连接 电源回路 SC25 R ≥6Dd 直接连接 锁扣连接 广播回路 SC20 R ≥6Dd 直接连接 锁扣连接 电话回路SC20R ≥6Dd直接连接锁扣连接附 图 及 说 明弯曲半径 10DssssJDG管JDG直接JDG接线盒线导管随土建支模绑扎钢筋，预埋于混凝土板内，线管在土建底板筋的上层埋于混凝土板内，镀锌钢导管为丝接，钢管已按规范要求用铜线做卡接跨接地线，接地可靠，走向全部按图施工。

施工单位检查 评定结果项目专业质量检查员： 项目专业质量（技术）负责人： 年 月 日 监理（建设） 单位验收结论监理工程师（建设单位项目技术负责人）： 年 月 日四川省建设厅监制。

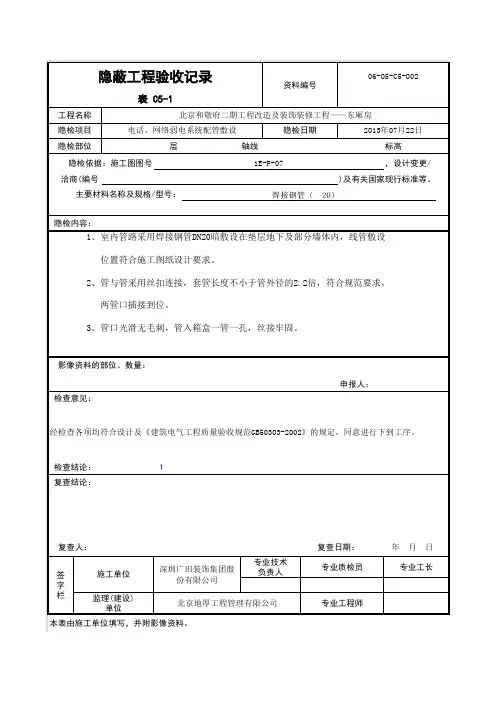

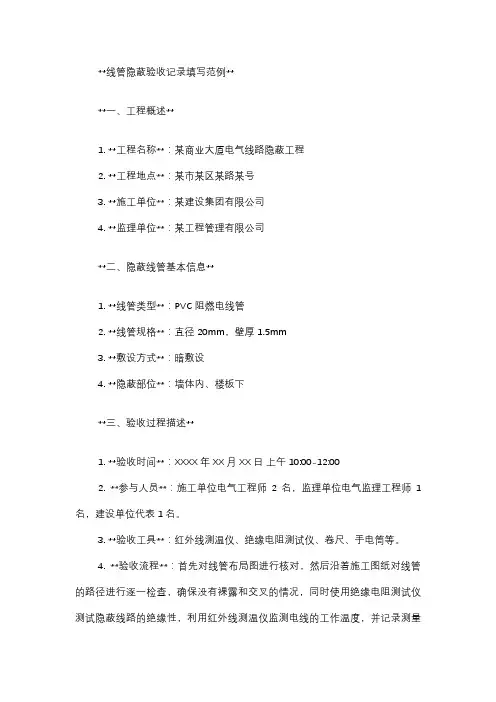

**线管隐蔽验收记录填写范例****一、工程概述**1. **工程名称**：某商业大厦电气线路隐蔽工程2. **工程地点**：某市某区某路某号3. **施工单位**：某建设集团有限公司4. **监理单位**：某工程管理有限公司**二、隐蔽线管基本信息**1. **线管类型**：PVC阻燃电线管2. **线管规格**：直径20mm，壁厚1.5mm3. **敷设方式**：暗敷设4. **隐蔽部位**：墙体内、楼板下**三、验收过程描述**1. **验收时间**：XXXX年XX月XX日上午10:00-12:002. **参与人员**：施工单位电气工程师2名，监理单位电气监理工程师1名，建设单位代表1名。

3. **验收工具**：红外线测温仪、绝缘电阻测试仪、卷尺、手电筒等。

4. **验收流程**：首先对线管布局图进行核对，然后沿着施工图纸对线管的路径进行逐一检查，确保没有裸露和交叉的情况，同时使用绝缘电阻测试仪测试隐蔽线路的绝缘性，利用红外线测温仪监测电线的工作温度，并记录测量值。

所有检查结果均记录在《隐蔽工程验收记录表》中。

5. **现场情况**：线管安装牢固，无松动；走向清晰，无交叉；绝缘层完好，无破损；电线颜色符合规范，易于辨识。

**四、验收结论**经过认真细致的现场检查与测试，该隐蔽线管工程符合设计图纸与施工规范要求，所有电线管道铺设合理，没有安全隐患，绝缘性能良好，同意通过隐蔽验收。

**五、备注**本次验收过程中，施工单位配合积极，现场秩序井然。

感谢各参与单位的大力支持与配合。

此次验收记录的影像资料已妥善保存。

对于后续相关作业，请施工单位继续保持高标准严要求，确保工程质量与安全。

SG—A094 电气配管安装工程隐蔽验收记录
四川省建设厅制
SG－A094填写说明
一、本表适用于金属线管、塑料线管、电缆导管、在混凝土梁、板、柱、砖墙上及顶棚内暗敷设，以及电线管、电缆管预埋于地下的隐蔽安装质量验收记录。

二、该隐蔽工程检验批可按使用功能的区域、层段进行划分。

三、本表由施工单位填写，经自检合格后报监理（建设）单位检查合格认可签字才能隐蔽，并根据工程的特点在说明及简图樘中简要说明安装情况和画出简图。

四、质量要求：
1．金属线管应有可靠接零接地，采用螺纹连接胸钢套管，连接处两端应有跨接地线。

2．镀锌钢导管和壁厚小于等于2mm的钢导管不得套管熔焊连接；金属导管严禁对口熔焊连接。

3．当线导管在砌体上剔槽堙设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚大于15mm。

4．室外埋地敷设的电缆导管，埋深不应小于，壁厚小于等于2mm钢电线导管不应埋设于室外土壤内。

5．暗配的电线导管，过建筑物变形缝处应设补偿装置。

6．电缆管的弯曲半径不小于电缆的最小允许弯曲半径。

7．金属导管内外壁应做防腐处理，埋于混凝土内的金属导管内壁应做防腐处理，外壁可不做防腐处理。

8．暗配的导管、埋设深度与建筑物、构筑物表面的距离不应小于15mm。

电气隐蔽工程检查验收记录1.前言在电气工程实施中，隐蔽工程起到至关重要的作用。

电气隐蔽工程指电气设备安装后，无法直接观察到的部分，如开关箱内部布线、电缆敷设及绝缘测试等。

隐蔽工程检查验收是确保电气设备正常运行的重要步骤。

本文档旨在记录电气隐蔽工程的检查验收过程，并提供一些注意事项，以确保隐蔽工程的质量。

2.检查验收内容隐蔽工程检查验收内容包括三个方面：安装质量检查、接线检查及绝缘测试。

在验收过程中，应按照以下内容逐项检查。

2.1 安装质量检查安装质量的检查主要包括如下内容：•设备或器材安装是否符合要求。

•各种管材、管件及线材是否选择合适，尺寸是否符合设计要求。

•安装的牢固程度是否满足要求。

•安装是否牵涉到防爆问题，如果涉及到防爆应按照规定操作。

•安装档案资料是否齐备。

2.2 接线检查接线检查主要包括如下内容：•检查接线连接是否合格，是否满足设计要求。

•检查接线方式是否正确。

•检查运行电气设备的电缆、线与接线端子是否紧固、可靠。

2.3 绝缘测试绝缘测试主要是检查各种电器设备、器材的绝缘情况，包括：•检查电气设备的接地线是否良好接触，方便接地测试。

•测量绝缘电阻，若没有指定阻值，绝缘电阻应不小于2 MΩ•测量电缆敷设完毕后的绝缘电阻值。

当绝缘电阻小于指定阻值时应定位查找原因，消除缺陷后重新检查电缆绝缘电阻和土壤阻值；直到符合要求后方可运行使用。

3.注意事项在进行隐蔽工程检查验收过程中，还需注意以下事项：•验收前，必须进行检查，发现异常应及时处理。

•验收时，应根据设计文件和验收标准进行检查，对于不符合要求的地方，应及时提出处理要求。

•完成隐蔽工程验收后，应做好验收资料文件。

•对不合格项应在规定时间内落实整改措施，经再次验收合格后方可使用。

•隐蔽工程验收记录应由工程质量检查人员签字并加盖公章。

4.电气隐蔽工程检查验收是电气工程实施过程中至关重要的步骤。

本文档简要介绍了隐蔽工程检查验收的内容、注意事项等。

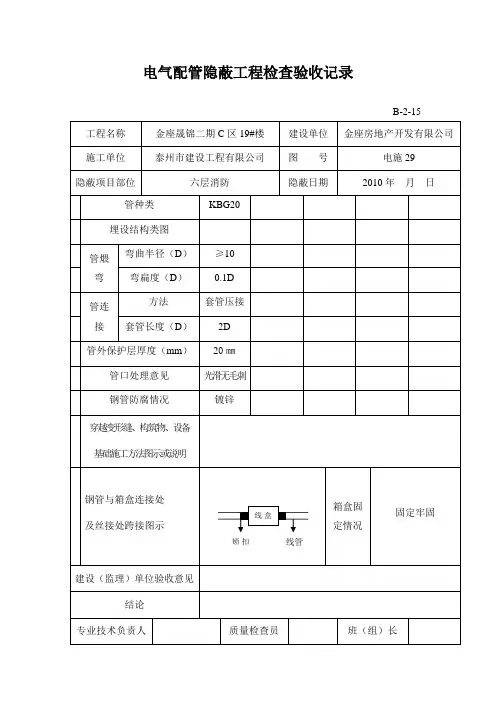

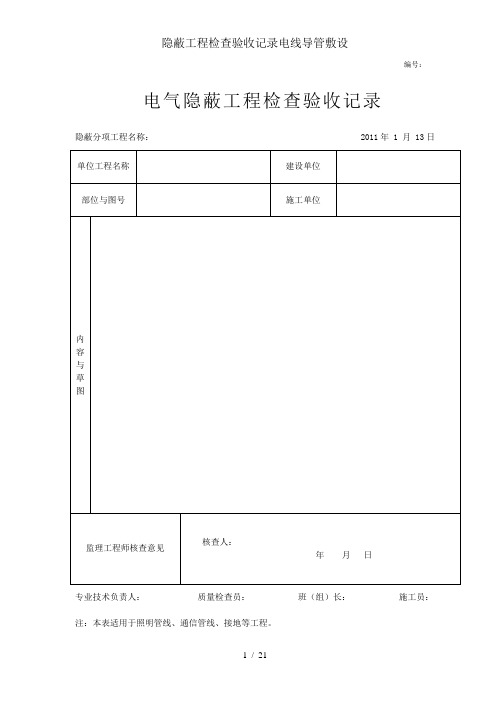

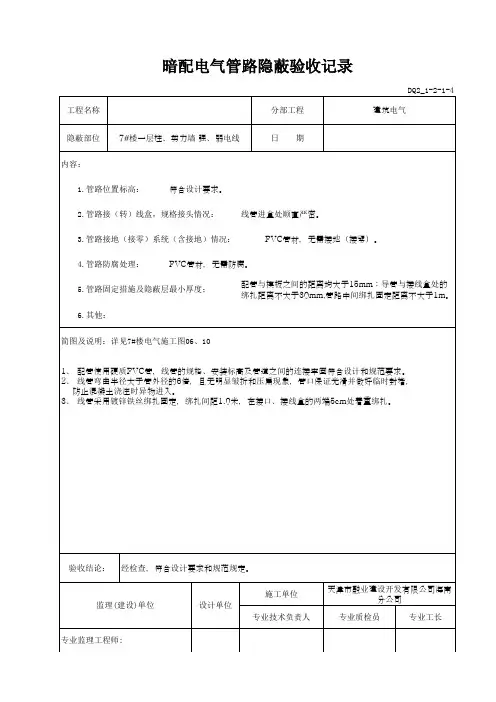

编号：电气隐蔽工程检查验收记录隐蔽分项工程名称： 2011年 1 月 13日专业技术负责人：质量检查员：班（组）长：施工员：注：本表适用于照明管线、通信管线、接地等工程。

电气隐蔽工程检查验收记录隐蔽分项工程名称：电气导管敷设 2011年 1 月 24日专业技术负责人：质量检查员：班（组）长：施工员：注：本表适用于照明管线、通信管线、接地等工程。

电气隐蔽工程检查验收记录隐蔽分项工程名称：电气导管敷设 2011年 3 月 6日专业技术负责人：质量检查员：班（组）长：施工员：注：本表适用于照明管线、通信管线、接地等工程。

电气隐蔽工程检查验收记录隐蔽分项工程名称：电气导管敷设 2011年 3 月 27日专业技术负责人：质量检查员：班（组）长：施工员：注：本表适用于照明管线、通信管线、接地等工程。

电气隐蔽工程检查验收记录隐蔽分项工程名称：电气导管敷设 2011年 3 月 30日专业技术负责人：质量检查员：班（组）长：施工员：注：本表适用于照明管线、通信管线、接地等工程。

电气隐蔽工程检查验收记录隐蔽分项工程名称：电气导管敷设 2011年 4 月 5 日专业技术负责人：质量检查员：班（组）长：施工员：注：本表适用于照明管线、通信管线、接地等工程。

电气隐蔽工程检查验收记录隐蔽分项工程名称：电气导管敷设 2011年 4 月 11日专业技术负责人：质量检查员：班（组）长：施工员：注：本表适用于照明管线、通信管线、接地等工程。

电气隐蔽工程检查验收记录隐蔽分项工程名称：电气导管敷设 2011年 5 月 3日专业技术负责人：质量检查员：班（组）长：施工员：注：本表适用于照明管线、通信管线、接地等工程。

电气隐蔽工程检查验收记录隐蔽分项工程名称：电气导管敷设 2011年 5 月 12日专业技术负责人：质量检查员：班（组）长：施工员：注：本表适用于照明管线、通信管线、接地等工程。

电气隐蔽工程检查验收记录隐蔽分项工程名称：电气导管敷设 2011年 5 月 16日专业技术负责人：质量检查员：班（组）长：施工员：注：本表适用于照明管线、通信管线、接地等工程。

SG—A094电气配管安装工程隐蔽验收记录工程名称分项工程名称隐蔽验收部位施工单位项目负责人专业工长施工班组长设计图号单位数量回路层段编号配管及规格配管敷设情况弯曲半径接头处理跨箱盘处理防腐报警回路SC20 R≥6Dd 粘接或直接连接锁扣连接电源回路SC25R≥6Dd 粘接或直接连接锁扣连接广播回路SC25R≥6Dd 粘接或直接连接锁扣连接电话回路SC25R≥6Dd 粘接或直接连接锁扣连接附图及说明线导管随土建支模绑扎钢筋，预埋于混凝土板内，线管在土建底板筋的上层埋于混凝土板内，塑料管为粘结连接，走向全部按图施工。

施工单位检查评定结果经检查，该检验批的线管连接紧密，走向位置符合设计要求，弯曲半径符合规范要求，评定合格。

项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设） 单位验收结论经旁站检查及验收，该检验批的施工质量符合设计和规范要求，同意隐蔽。

监理工程师（建设单位项目技术负责人）： 年 月 日四川省建设厅监制SG —A094电气配管安装工程隐蔽验收记录工程名称 分项工程名称隐蔽验收部位施工单位项目负责人专业工长施工班组长设计图号 单 位数 量回路层段编号配管及规格配 管 敷 设 情 况弯曲半径 接头处理 跨箱盘处理 防 腐 报警回路 SC20 R ≥6Dd 直接连接 锁扣连接 电源回路 SC25 R ≥6Dd 直接连接 锁扣连接 广播回路 SC20 R ≥6Dd 直接连接 锁扣连接 电话回路SC20R ≥6Dd直接连接锁扣连接附 图 及 说 明弯曲半径 10DssssJDG管JDG直接JDG接线盒线导管随土建支模绑扎钢筋，预埋于混凝土板内，线管在土建底板筋的上层埋于混凝土板内，镀锌钢导管为丝接，钢管已按规范要求用铜线做卡接跨接地线，接地可靠，走向全部按图施工。

四川省建设厅监制。

电气_线管敷设_工程隐蔽验收记录
鲁DQ—011
工程名称大利群扩建工程施工单位山东新城建工股份有限公司
分项工程名称电线、电缆导管敷设监理(建设)
单位
山东金润建设咨询有限公司
隐蔽部位负一层后浇带以西验收日期年月日
隐蔽工程内容
名称规格单位数量接头形式和辅助材料
PVC电气导管
1、JDG管管连接套管及其金属附件
采用螺丝紧定连接，管与盒采用带爪
的锁紧螺母连接。

2、PVC管连接用套管长度不小于管
外径的3倍，连接面涂抹粘结剂，连
接牢固、严密，套管位于两管头中部。

PVC电气导管
JDG电气导管
PVC电气导管
简图或说明：
结论
施工单位监理(建设)单位
专业工长：专业质量检查员：项目专业技术(质量)负责人：监理工程师：
(建设单位项目专业技术负责人)：
(公章) (公章)
注：该表适用于配管、穿线、桥架、线槽、敷线等。

山东省建设工程质量监督总站监制。
