华为5G网管操作指导-图文详细介绍5G修改波束（场景覆盖模式）MODNRDUCELLTRPBEAM:NRDUCELLTRPID=0,COVERAGESCENARIO=SCEN ARIO_13;MODNRDUCELLTRPBEAM:NRDUCELLTRPID=1,COVERAGESCENARIO=DEFA ULT;(默认场景)MODNRDUCELLTRPBEAM:NRDUCELLTRPID=1,COVERAGESCENARIO=EXPA ND_SCENARIO_1;（扩展场景）4/5G信令跟踪提取（UU、S1、X2标口，Cell DT日志）一键式日志提取DSP BRD:；（柜号框号槽号查询）批量指令执行（集中任务管理）实时干扰查询：监控->信令跟踪->信令跟踪管理->RSSI统计监控（查询输入RSSI自动搜索）->创建->填写跟踪站点名批量小区状态导出：1、配置->报表->网元报表（站点状态）2、配置->报表->RAN报表（基站小区状态）XML文件导出（点击）维护->备份管理->（点击）网元备份->全选网元->（点击）执行（备份）->（点击）刷新->（点击）选择自己备份时间文件->（点击）下载已经选中文件小区偏移量与小区偏置的作用于区别小区偏移量(分贝)该参数表示DU小区与邻区之间的小区偏移量，用于控制测量事件发生的难易程度。

小区偏置(分贝)5G分流参数设置LST GNBPDCPPARAMGROUPSCG ONLY不分流（上下行不分流）MODGNBPDCPPARAMGROUP:PDCPPARAMGROUPID=5,DLDATAPDCPSPLIT MODE=SCG_ONLY,ULDATASPLITPRIMARYPATH=SCG,ULDATASPLITTH RESHOLD=INFINITY;SCG_AND_MCG分流（上下行动态分流）MODGNBPDCPPARAMGROUP:PDCPPARAMGROUPID=5,DLDATAPDCPSPLIT MODE=SCG_AND_MCG,ULDATASPLITPRIMARYPATH=MCG,ULDATASPL ITTHRESHOLD=BIT100;ANR功能开启小区级ANR功能开启LST CELLALGOSWITCH (ANR自动邻区添加功能查询)MODCELLALGOSWITCH:LOCALCELLID=161,ANRFUNCTIONSWITCH=INTRA_ RAT_ANR_SW-1;基站级ANR功能开启LST ENODEBALGOSWITCH （基站级ANR开关查询）MOD ENODEBALGOSWITCH:ANRSWITCH=IntraRatEventAnrSwitch-1; (修改)4G\5G虚用户信令跟踪Trace id460300000000015：37154（CPE）460300000000011:8096（CPE）460300000000031：49117 (TUE)5G核心网跟踪Trace id5G 设备信息批量导出（RRU和AAU型号导致）测量事件门限，如A1\A2\A3\B1查询NR小区关系LST NRCELLRELATION:;（查询NR小区关系）输出项名称输出结果解释NR小区标识该参数表示小区的标识，在本基站范围内唯一标识一个小区。

华为L T E网管操作手册(总6
页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
华为LTE网管操作手册
一、站点状态类：
1.站点状态查询：
LST CELL: 查询小区静态参数：
包括频点、PCI、小区激活状态等常用信息
2.查询当前告警：
LST ALMAF：可查到当前该站点的告警情况：
告警简要分类：
3.历史告警日志查询：
LST ALMLOG该命令用于查询系统的历史告警，即系统已经产生的所有告警，包括故障告警（已恢复的告警和未恢复的告警）和事件告警。

4.小区参考信号功率
LST PDSCHCFG
修改参考信号功率：MOD PDSCHCFG
5.小区激活与去激活：
激活：ACT CELL:
去激活：DEA CELL
二、指标类
1.KPI提取
在工作台中，双击“结果查询”，打开窗口：
网管中提出的指标为成功、失败的次数。

如需要接通率、掉线率等，需要用excel公式计算。

2.实时用户数跟踪
3.小区吞吐量跟踪。

一、华为5G网管操作1、5G信令跟踪提取（UU、S1、X2标口，Cell DT日志）2、一键式日志提取3、实时干扰查询监控 -> 信令跟踪 -> 信令跟踪管理 ->RSSI统计监控（查询输入 RSSI 自动搜索） ->创建 -> 填写跟踪站点名4、批量小区状态导出1）配置 -> 报表 -> 网元报表（站点状态）2）配置 -> 报表 ->RAN 报表（基站小区状态）5、XML 文件导出（点击）维护->备份管理->（点击）网元备份->全选网元->（点击）执行（备份）->（点击）刷新->（点击）选择自己备份时间文件->（点击）下载已经选中文件；二、单验常见问题测试前检查参数1、检查基站告警是否有异常；LST ALMAF:;2、检查4/5G小区状态，是否正常建立；3、检查4/5G间的X2链路，是否正常建立；（4-5、5-4 X2链路是否存在）4G站名：状元楼三期LF 4GIP ：100.68.9.2065G站名：夫子庙搬迁预商NR 5GIP：10.167.83.134、检查锚点相关配置，包括频点、邻频点是否配置错误；5、核查4-5锚点参数当前NSA组网4G侧锚点所用5G频点皆为SSB频点512910；1)配置PCC频点以及锚点频点优先级ADDPCCFREQCFG:PCCDLEARFCN=38400,PREFERREDPCCPRIORITY=1,PCCA4RSRPTHD =-105,NSAPCCANCHORINGPRIORITY=7;2)增加NR SCG SSB频点ADDNRSCGFREQCONFIG:PccDlEarfcn=38400,ScgDlArfcn=512910,ScgDlArfcnPriority=1 ,NRB1TIMETOTRIGGER=512ms;3)配置NR邻区PLMN名单（ANR特性开启时需要打开）ADD NCELLPLMNLIST: Mcc="460", Mnc="00", RatType=NR, gNBIdLength=24; 4)打开NSA DC算法开关（表示该小区启用LTE-NR NSA DC特性）MODNSADCMGMTCONFIG:LOCALCELLID=1,NSADCALGOSWITCH=NSA_DC_CAPABILIT Y_SWITCH-1,NSADCDEFAULTBEARERMODE=SCG_SPLIT_BEARER,NSADCUEMCGULAMBRRATI O=30,SCGADDITIONBUFFERDELAYTHLD=5,SCGADDITIONBUFFERLENTHLD=20,SC GADDITIONINTERVAL=10,VOLTEUESCGMGMTSTRATEGY=ADAPTIVE;5)打开LTE侧端管协同开关（关闭后CPE无法接入）MOD UECOOPERATIONPARA: LocalCellId=1, SpecUserCooperationSwitch=SpecUeIdentifySwitch-1;6)配置NR外部小区ADD NREXTERNALCELL: Mcc="460", Mnc="00", GnodebId=531809, CellId=0, DlArfcn=512910, UlArfcnConfigInd=NOT_CFG, PhyCellId=0, T ac=22547;7)增加NR相邻频点ADD NRNFREQ: LocalCellId=1, DlArfcn=512910, UlArfcnConfigInd=NOT_CFG;8)增加NR邻区关系ADD NRNRELATIONSHIP: LocalCellId=1, Mcc="460", Mnc="00",单验常见问题（5G无法接入、速率低）5G接入UE的Probe信令中的Event List中可以直接看到LTE是否有下发B1测量控制：用户接入LTE后，要满足条件LTE才可以正常下发5G的B1测量控制：1)核心网未禁止用户的NSA能力2)UE的默认承载QCI未占用LTE的专用QCI3)LTE侧NSA开关、NR邻频点配置正确●UE上报B1测量后，LTE通过X2口向与B1测量中携带的PCI对应的小区发起SgNB Add。

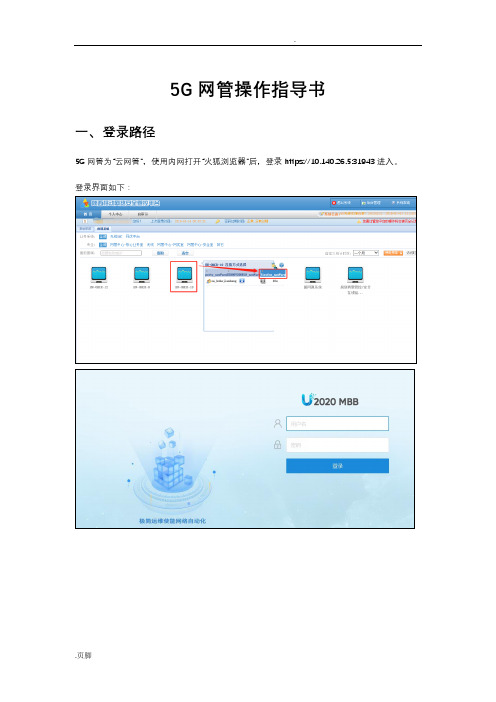

5G网管操作指导书一、登录路径5G网管为“云网管”，使用内网打开“火狐浏览器”后，登录https://10.140.26.5:31943进入。

登录界面如下：二、常用模块1.主界面2.常用MML命令使用通过主界面进入或者维护—→MML命令进入。

5GMML常用命令整理.xlsx以下为部分命令示例，常用命令见附件。

查询小区静态参数LST NRCELL:; LST NRDUCELL:;查询小区动态参数DSP NRCELL:; DSP NRDUCELL:;激活小区ACT NRCELL:; ACT NRDUCELL:;去激活小区DEA NRCELL:; DEA NRDUCELL:;修改小区信息MOD NRCELL:; MOD NRDUCELL:;修改小区频点MOD NRDUCELL:;“双工模式”修改为“CELL_TDD”，可以修改下行频点（若修改上行频点，“上行频点配置指示”需修改为“CONFIG”）。

具体如下：修改帧偏置MOD GNODEBPARAM:;3.跟踪任务及数据采集信令跟踪监控—→信令跟踪管理，具体方法与LTE相同。

一键式日志被备份软件—→网元文件传输。

性能指标查询性能—→结果查询。

频谱扫描主拓扑—→选择相应基站—→属性—→IP地址1；网页上打卡WEB-LMT，登录WET-LMT—→监测—→FFT跟踪；进行设置后确定即可。

4.告警查询监控—→浏览当前告警，进行设置后确定即可。

三、注意事项通过4A登录部分模块时，会出现如下界面，按照步骤安装完成即可。

5GPHU-Smart&操作指导书湖州电信项目2020-4-35GPHU-Smart&操作指导书目录1.测试配置 (2)1.1测试业务配置 (2)1.2报告配置 (8)2.导入测试工参 (10)2.1上传测试工参 (10)3.GC端新建单验任务 (12)3.1新建任务 (12)4.任务的分配与下发 (14)4.1任务的分配与下发 (14)5.手机端PHU操作 (14)5.1工程下载 (14)5.2任务接受 (15)5.3开始测试 (15)5.4指标自检 (16)5.5勘测功能 (17)5.5.1勘测APP站点核查 (17)5.5.2勘测APP-勘测照片 (18)5.6输出报告 (19)1.测试配置1.1测试业务配置测试配置是在GC端的配置测试计划，设置数据命名规则及相关的手机侧指标信息显示情况。

届时，手机端的配置执行。

流程：登录GC进入路测作业数字化测试测试计划登录GC:https:///genexcloud/portal/login.do进入路测作业数字化APP：测试：测试配置：添加定点测试业务：在“测试配置”中，趼Group,选择对应的制式(以NR为例),点击“测试计划”。

默认会展示定点测试的所有测试业务,根据现场测试需求选择相应的测试业务,将不需要的测试业务进行删除(也可保留,手机端支持测试业务选择)。

点击右侧“参数设置”中的"编辑”，即可对测试计划进行设置。

新增测试业务：测试业务配置：配置上传配置：下载配置：ATTACH配置：移动测试配置：上传配置：下载配置：1.2报告配置报告配置:是对测试Log、速率截图名称进行设置，并选择相应的报告模板及扩展工参, 该操作是为了将测试数据直接从手机端上传至平台输出报告。

在报告配置页面先选择相应的报告模板，再选择扩展工参(扩展工参模板在平台上下载后，填写完整，上传。

)其次，分别在定点测试、移动测试、速率截图中设置相应的数据名称。

5G使用U2020网管进行空口下行灌包操作指导书一、目的在5G单验过程中，在某些情况下无线环境尚可，但上下行速率并不能达到单验标准，并且使用手机PHU单验过程中，外场人员无法自主进行灌包操作，故无法准确快速的将问题定位在空口或者传输侧，导致该基站由于速率不达标无法通过单验，影响交付。

现提供在U2020网管中配合外场人员进行空口下行灌包操作指导，使单验过程中可以快速定位速率不达标原因。

且使用下行空口灌包也可以协助外场测试人员更快的找到空口能力好点。

二、终端及软件版本1，终端：目前经过验证的为华为MATE20X 5G手机，并且安装PHU测试软件，可以进行PING测试。

2，基站版本：NR侧基站版本高于BTS3900 V100R015C10SPC150三、定位测试终端下行MAC层空口灌包操作是基站对单一终端的操作，并且由于现在5G终端已经发售，在目标基站下并不一定只有外场测试人员一部测试手机，所以需要准确的确定测试人员手中的终端在网络中的标识。

可以使用的标识包括：临时移动用户标识、随机值、用户跟踪标识。

获取方式如下：前台测试手机开始Ping操作，Ping 800-2000的包（推荐设置1300），次数可以设置为999，以便后台抓取TRACE_ID(用户跟跟踪标识)和本次接入的RANDOM_CALUE(随机值)。

前台Ping开始后，后台执行DSP GNBUEBASICINFO 命令获取终端信息，信息内包括此基站下正在PING测试终端的TRACE_ID(用户跟跟踪标识)和本次接入的RANDOM_CALUE(随机值)。

四、MAC层空口下行灌包1，灌包开始MAC层灌包开始命令STR GNBMACPADDINGTEST ，选择上个步骤获取的TRACE_ID 或者随机值填入进行跟踪，跟踪时间可以设置600s-3600s。

2，灌包观测后台可使用U2020网管进行灌包监控：信令跟踪管理→NR小区性能监测→总吞吐量监测。

网管U2020操作指导书(总37页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--连接内网需将IP设为动态模式，关闭其它代理谷歌浏览器输入网管地址：，不安装网管部分功能无法使用）一、MML命令窗口：常用命令：LST NRCELL 查询NR小区静态参数(频带，下行频点，双工模式，激活状态DSP NRCELL 查询NR小区动态参数（最近一次NR DU小区状态变化的原因等）LST NRDUCELL 查询NR DU小区静态参数（小区标识、PCI、带宽、频点等）DSP NRDUCELL 查询NR DU小区动态参数LST GNODEBFUNCTION查询gNodeB功能（基站号）LST ALMAF 查询活动告警LST NRCELLRESELCONFIG 查询NR小区重选配置(部分网元版本不支持)LST NRCELLRELATION 查询NR小区关系LST NRDUCELLPDSCH 查询NR DU小区PDSCH配置LST NRDUCELLPUSCH:; 查询NR DU小区PUSCH配置DSP GNBCUX2LST NRCELLRELATION 查询NR小区邻区LST NREXTERNALNCEL 查询NR外部邻区LST NRCELLANR 查询NR小区ANRLST NRCELLEUTRANRELATION 查询NR小区E-UTRAN邻区关系LST GNBEUTRAEXTERNALCELL 查询gNodeB EUTRAN外部小区LST NRCELLEUTRANNFREQ 查询NR小区E-UTRAN相邻频点LST OPTLOG 查询操作日志LST RRU 查询RRU配置信息（5G站点RRU为AAU），根据发射通道和接受通道个数可知小区为64T64RSTR NRDUCELLCHNCALIB 启动NR DU小区通道校正DSP NRDUCELLCHNCALIB 查询NR DU小区通道校正，通道校正通过才能进行单验STR VSWRTEST 启动驻波比测试STP VSWRTEST 停止驻波比测试1）当驻波比大于工程质量要求值时，说明连接存在问题，需要检查天馈连线和天馈设备;2）DSP VSWR查询的驻波值是射频模块使用当前运行功率来启动自动驻波测试结果，而STR VSWRTEST是根据单音以最大功率启动驻波测试，并且两种测试精度不同，因此二者结果会有差异3）该命令依次对每个发射通道进行串行测试，因此执行时间会随发射通道的个数成倍增加DSP BRD 查询单板 (5G的单板为AIRU)LST NRCELLALGOSWITCH 查询NR小区级算法开关LST NRDUCELLALGOSWITCH 查询NR DU小区算法开关（可修改“上行非连续调度LST NRDUCELLTRP 查询NR DU小区TRP（功率）,目前最高349dBm（200W）NRDUCELLTRPID=201,MAXTRANSMITPOWER=349;（修改发射功率）LST GNODEBPARAM gNodeB下所有小区空口帧的起始相对于参考时钟源的延迟时间（用于5G站点与TDD站的帧对齐）ACT NRDUCELL 激活ACT NRCELL 激活NSA组网模式下，5G小区需同时激活FDD锚点站、5G小区、5G DU小区，才可将站点完全激活使用户接入DEA NRDUCELL 去激活DEA NRCELL 去激活RMV 删除ADD 添加DSP ALLUEBASICINFO 查询LTE小区下所有UE（User Equipment）的基本信息DSP GNBCUX2INTERFACE 查询gNodeB CU X2接口状态和信息LST SCTPHOST查询SCTP本端配置信息查询5G站PDCP分流模式，避免影响现网，将服务质量等级8和9的“AM模式PDCP参数组标识”设置为5；将参数组5的“下行数据PDCP分流模式 = 动态分流”设置为仅向辅站分流LST NRCELLQCIBEARERLST GNBPDCPPARAMGROUP锚点站A6主控板不支持NSA组网模式锚点站主控板查询：锚点站主控板型号：WD22UMPTe3运营商信息查询（MCC、MNC）组网配置 LST GNBOPERATOR(5G) LST CNOPERATOR(4G)FDD站点关闭ANR功能MOD CELLALGOSWITCH 小区级算法开关，MOCN改造站的关闭ANR开关锚点站关闭DRX MOD CELLDRXPARA:LOCALCELLID=1,DRXALGSWITCH=OFF;TAC查询：5G站点LST GNBTRACKINGAREA:; 4G站点 LST CNOPERATORTA:;查询gNodeB测量公共参数组 LST GNBMEASCOMMPARAMGRPLST ALMLOG 查询告警日志LST CELLRESEL 查询小区重选信息调整优先级，小区重选门限等LST CELLMCPARA 查询测量控制参数信息LST NRDUCELLRSVDPARAM:;保留参数15，小区频选开关，接入信号强度最高的小区，其它信号对本小区的干扰影响，应用于n41频段开通100M后，避免周边D1\D2的干扰影响软件版本批量导出：LST RETPORT 传输口查询LST GNBCIPHERCAPB:; gNodeB加密算法优先级TUE保障通过关闭加密算法，速率可以进一步提升。
