建筑物外观质量评定表

质量评定综合用表
综评2-1 工程项目施工质量评定表
综评2-2 单位工程质量评定表
综评2-3 分部工程质量评定表
综评2-4 单位工程施工质量检测资料核查表
综评2-5 水工建筑物外观质量评定表
综评2-5-1 水工建筑物外观质量综合评定表
综评2-6 外观质量评定检测记录表
综评2-7 单位工程观感质量检查记录表
综评2-8 堤防工程外观质量评定表㎏
综评2-9 堤防单位工程外观尺寸质量检查表
综评2-10 混凝土拌和物质量评定表
综评2-11 砂浆拌合物质量评定表
综评2-12 混凝土试块强度评定表
综评2-13 混凝土预制构件制作质量评定表
综评2-14-1 压力钢管制作质量评定表
综评2-14-2 一、二类焊缝内部焊接、表面清除及局部凹坑焊补质量评定表综评2-15-1 闸门埋件加工质量评定表
综评2-15-2 闸门埋件防腐蚀表面处理、涂料涂装及金属喷镀质量评定表综评2-16 闸门门体制造工程质量评定表
综评2-16-1 平面闸门门叶制造质量评定表
综评2-16-2 平面闸门对口错位及金属喷镀质量评定表
综评2-16-3 闸门一、二类焊缝焊接、表面清除及局部凹坑焊补质量评定表综评2-16-4 焊缝外观质量评定表
综评2-16-5 闸门防腐蚀表面处理及涂料涂装质量评定表
水利水电工程

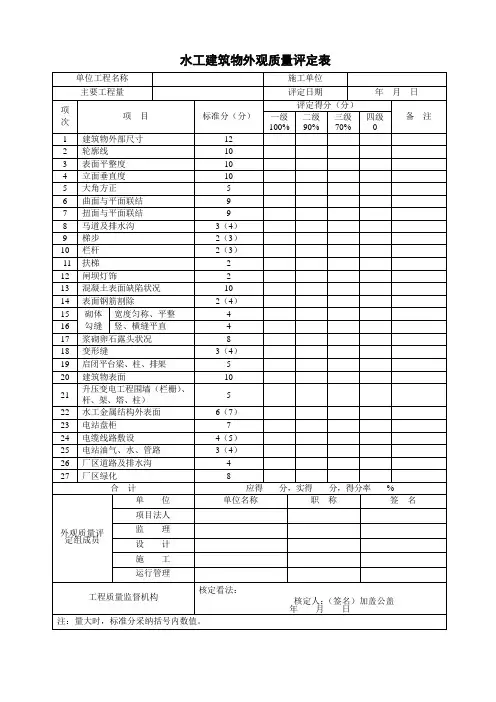

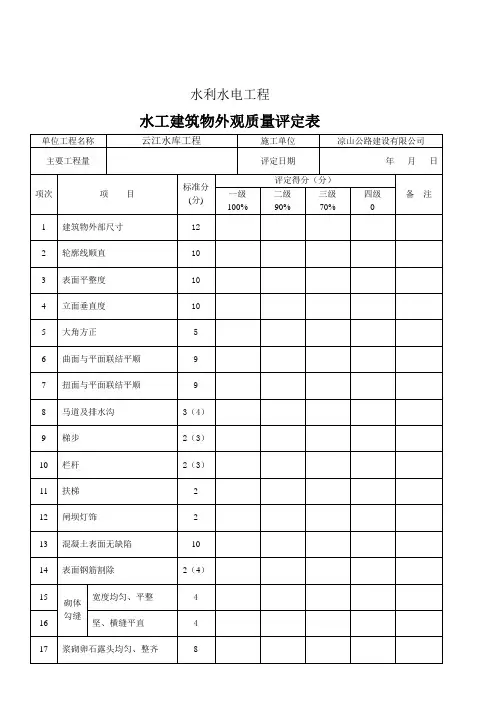

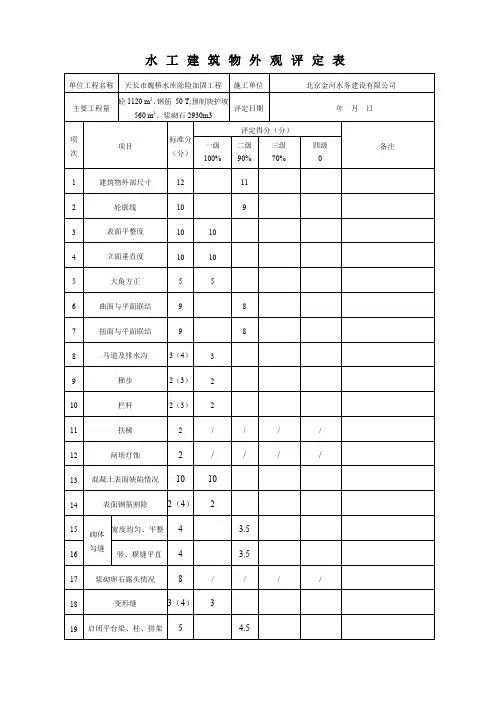

水工建筑物外观质量评定表
水利水电工程
水工建筑物外观质量综合评定表。

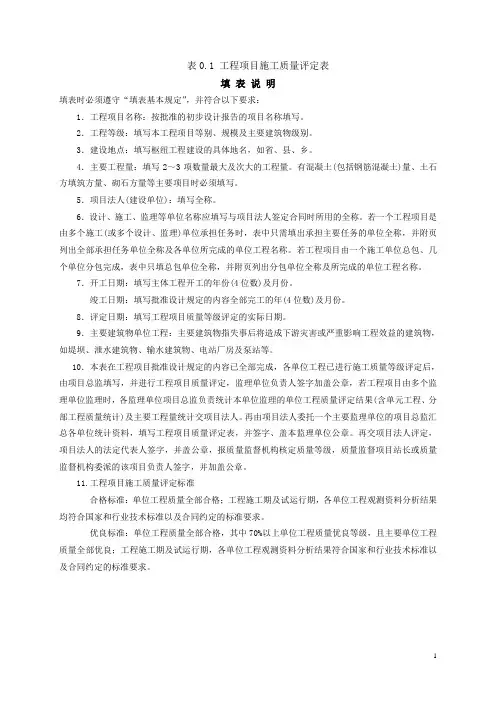

表0.1 工程项目施工质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1．工程项目名称：按批准的初步设计报告的项目名称填写。

2．工程等级：填写本工程项目等别、规模及主要建筑物级别。

3．建设地点：填写枢纽工程建设的具体地名，如省、县、乡。

4．主要工程量：填写2～3项数量最大及次大的工程量。

有混凝土(包括钢筋混凝土)量、土石方填筑方量、砌石方量等主要项目时必须填写。

5．项目法人(建设单位)：填写全称。

6．设计、施工、监理等单位名称应填写与项目法人签定合同时所用的全称。

若一个工程项目是由多个施工(或多个设计、监理)单位承担任务时，表中只需填出承担主要任务的单位全称，并附页列出全部承担任务单位全称及各单位所完成的单位工程名称。

若工程项目由一个施工单位总包、几个单位分包完成，表中只填总包单位全称，并附页列出分包单位全称及所完成的单位工程名称。

7．开工日期：填写主体工程开工的年份(4位数)及月份。

竣工日期：填写批准设计规定的内容全部完工的年(4位数)及月份。

8．评定日期：填写工程项目质量等级评定的实际日期。

9．主要建筑物单位工程：主要建筑物指失事后将造成下游灾害或严重影响工程效益的建筑物，如堤坝、泄水建筑物、输水建筑物、电站厂房及泵站等。

10．本表在工程项目批准设计规定的内容已全部完成，各单位工程已进行施工质量等级评定后，由项目总监填写，并进行工程项目质量评定，监理单位负责人签字加盖公章，若工程项目由多个监理单位监理时，各监理单位项目总监负责统计本单位监理的单位工程质量评定结果(含单元工程、分部工程质量统计)及主要工程量统计交项目法人。

再由项目法人委托一个主要监理单位的项目总监汇总各单位统计资料，填写工程项目质量评定表，并签字、盖本监理单位公章。

再交项目法人评定，项目法人的法定代表人签字，并盖公章，报质量监督机构核定质量等级，质量监督项目站长或质量监督机构委派的该项目负责人签字，并加盖公章。

石林县农业综合开发黑龙潭中型灌区节水配套改造工程中央财政小型农田水利第一批重点县石林县年2011度项目外观质量评定标准、标准分、评定表昆明市新兴水利水电工程建设监理有限公司石林县小农水监理处二〇一二年五月十一日填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1．本表用于水工建筑物单位工程外观质量评定。

表中各项质量标准，是在主体工程开工初期由项目法人组织监理、设计、施工等单位根据本工程特点(等级及使用情况等)共同研究提出，报质量监督机构确认后执行。

2．外观质量等级评定工作是在单位工程完工后，由项目法人(建设单位)组织、质量监督机构主持，项目法人(建设单位)、监理、设计、施工及管理运行等单位组成外观质量评定组，进行现场检验评定。

参加外观质量评定组的人员，必须具有工程师及以上技术职称。

评定组人数不应少于5人，大型工程不宜少于7人。

3．检测数量。

全面检查后，抽测25％，且各项不少于10点。

4．评定等级标准。

测点中符合质量标准的点数占总测点数的百分率为100％时，评为一级。

合格率为909／6～99．9％时，评为二级。

合格率为70％～89．9％时，评为三级。

合格率小于70％时，评为四级。

其下方的百分数为相应于所得标准分的百分数。

每项评定得分按下式计算：各项评定得分=该项标准分×该项得分百分率评定得分小数点后保留一位，并填写在相应级别栏内。

本例项次1建筑物外观尺寸，共检测12次，合格11次，合格率91．7％，评为二级。

本项标准分为12分，二级得分百分率为90％，因此，项次1得分为12×90％=10．8分，填写在项次1对应的二级处。

项次2轮廓线顺直，共检测10次，全部合格，合格率100％，评为一级。

该项标准分为10分，一级得分百分率为100％，因此项次2得分为10×100％：10分，将其填写在项次2相应的一级处。

余此类推。

5．表中第13项混凝土表面缺陷指混凝土表面的蜂窝、麻面、挂帘、裙边、小于3cm的错台、局部凹凸及表面裂缝等。

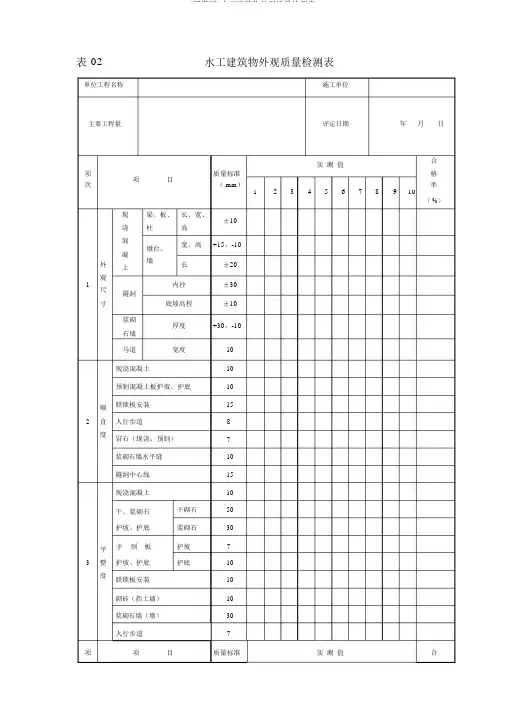

表02水工建筑物外观质量检测表单位工程名称施工单位主要工程量评定日期年月日实测值合项项目质量标准格次（ mm）率23456789110（ %）现梁、板、长、宽、±10浇柱高混墩台、宽、高+15，-10凝墙外土长±201观内径±30尺隧洞寸底坡高程±10浆砌厚度+30，-10石墙马道宽度10现浇混凝土10预制混凝土板护坡、护底10顺联锁板安装152直人行步道8度冒石（现浇、预制）7浆砌石墙水平缝10隧洞中心线15现浇混凝土10干、浆砌石干砌石50护坡、护底浆砌石30平予制板护坡73整护坡、护底护底10度联锁板安装10砌砖（挡土墙）10浆砌石墙（墩）30人行步道7项项目质量标准实测值合次（ mm）格12345678910率（ %）平厂区道路103整隧洞10度马道7现浇混凝土0.6H%，且＜ 20砌砖（挡土墙）0.5H%，且＜ 15垂4直扶梯7度块0.5H%，浆砌石墙石且＜ 30（墩）料0.5H%，石且＜ 20宽度±105台高度±10阶顺直度15截面尺寸± 5混凝土顺直度7或石栏杆栏6垂直度7杆金属顺直度7栏杆垂直度7启闭截面尺寸± 5机梁7、柱0.4H%，且、垂直度＜20排架灯柱中心线横向位移≤ 50闸坝灯柱垂直误差≤ 508灯饰灯具离地面的高度差≤ 30（或摆列）项项目赞同实测值合格率次误差 23456789（ %）110（ mm ）± 10 且全电 明设管平面地点 长不超出站 20油明设管高程 ± 59 气每米不超出立管垂直度 2.0 且 水 全长不超出管15路 与设施连结的预埋管出口位±10置明设成排支架互相间高低差10单≥20d油浸纸绝缘芯电电力电缆多≥15d电 缆 芯缆最 橡 皮 或 聚 乙 烯 线 小 橡皮 护套≥10d10允路 绝缘≥15d敷 许 裸铅护套电力设弯 电缆 铅 护 套 钢 带 铠曲 装≥20d半 塑料绝缘电力电缆≥10d径控制电缆 ≥10d11 混凝土表面缺点项目法人施工单位设计单位 监理单位质量监察机构（建设单位）年 月 日 年 月 日 年 月 日 年 月 日 年 月 日。

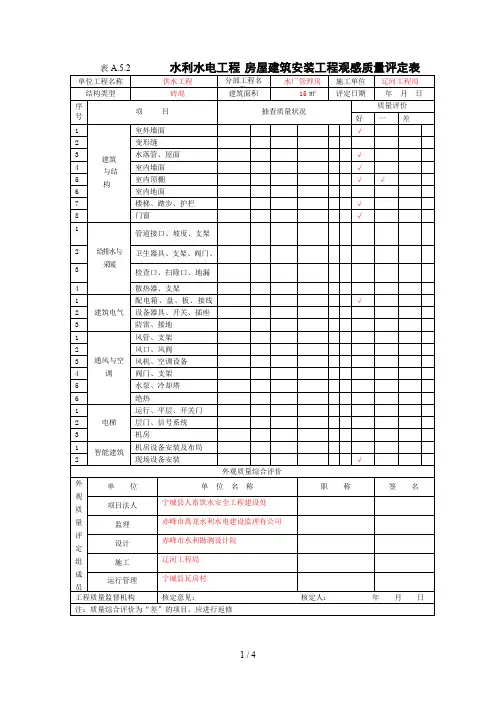

表01 水工建筑物外观质量评定表表02 房屋建筑安装工程观感质量评定表表03 分部工程施工质量评定表注：分部工程质量在施工单位质检部门自评的基础上，由监理单位复核其质量等级，报质量监督机构核备。

大型水利枢纽工程主体建筑物的分部工程质量，在施工单位自评、监理单位复核后，需报质量监督机构核定其质量等。

表04 单位工程施工质量检验资料核查表表06 工程项目施工质量评定表注：“+”为超挖，“-”为欠挖。

注：“+”为超挖，“-”为欠挖。

注：“+”为超挖，“-”为欠挖。

注：“+”为超挖，“-”为欠挖。

表1.5 混凝土单元工程质量评定表表1.4 软基和岸坡开挖单元工程质量评定表表1.5 混凝土单元工程质量评定表表1.5-1 基础面或混凝土施工缝处理工序质量评定表混凝土钢筋工序质量评定表续表1.5-3表1.5-4 混凝土止水、伸缩缝和排水管安装工序质量评定表表1.5-5 混凝土浇筑工序质量评定表表1.6 制构件安装单元工程质量评定表表1.7 混凝土坝坝体接缝灌浆单元工程质量评定表表1.10 水工隧洞回填灌浆单元工程质量评定表表1.11 高压喷射灌浆单元工程质量评定表表1.14 混凝土防渗墙单元工程质量评定表注：未填写检验具体内容的不得评定质量等级。

注：1、本表适用于30kw振动器振冲加固地基。

2、若用75kw振动器，项次4振密电流值应加大；项次5填料粒径标准，可加大，要求小于10cm。

表1.16 造孔灌注桩基础单元工程质量评定表表1.17 河道疏浚单元工程质量评定表水利水电工程表1.18 砂料质量评定表新疆水利水电工程质量监督中心监制水利水电工程表1.19 粗骨料质量评定表新疆水利水电工程质量监督中心监制水利水电工程表1.20 混凝土拌和质量评定表新疆水利水电工程质量监督中心监制水利水电工程表1.20-1 混凝土拌和质量评定表新疆水利水电工程质量监督中心监制水利水电工程表1.20-2 混凝土试块质量评定表新疆水利水电工程质量监督中心监制岩石洞室开挖单元工程质量等级评定表注：1.断面检测允许偏差项中，有括号的系指有结构要求或有配筋的，光面爆破是不允许有欠哇；2.根据工程的实际情况，引水系统开挖，暂定如下评定标准：在断面检测达到合格的基础上，残留孔率≥70.0%的为合格，≥85.0%评为优良；3.单元工程质量等级栏中，施工与监理单位均为加盖公章，经办人要签字，以示负责；4.其他说明见水利水电工程评定表1-3。

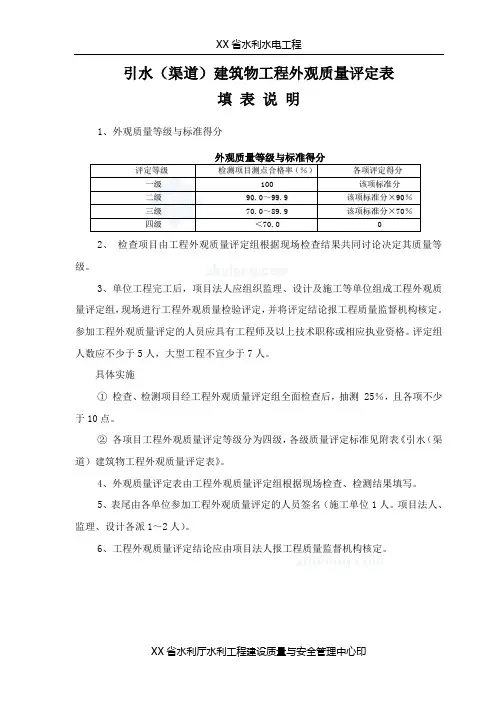

引水（渠道）建筑物工程外观质量评定表填表说明1、外观质量等级与标准得分评定等级检测项目测点合格率（％）各项评定得分一级100该项标准分二级90.0～99.9该项标准分×90％三级70.0～89.9该项标准分×70％四级＜70.002、检查项目由工程外观质量评定组根据现场检查结果共同讨论决定其质量等级。

3、单位工程完工后，项目法人应组织监理、设计及施工等单位组成工程外观质量评定组，现场进行工程外观质量检验评定，并将评定结论报工程质量监督机构核定。

参加工程外观质量评定的人员应具有工程师及以上技术职称或相应执业资格。

评定组人数应不少于5人，大型工程不宜少于7人。

具体实施①检查、检测项目经工程外观质量评定组全面检查后，抽测 25％，且各项不少于10点。

②各项目工程外观质量评定等级分为四级，各级质量评定标准见附表《引水（渠道）建筑物工程外观质量评定表》。

4、外观质量评定表由工程外观质量评定组根据现场检查、检测结果填写。

5、表尾由各单位参加工程外观质量评定的人员签名（施工单位1人。

项目法人、监理、设计各派1～2人）。

6、工程外观质量评定结论应由项目法人报工程质量监督机构核定。

附表引水（渠道）建筑物工程外观质量标准项次项目检查、检测内容质量标准1外部尺寸过流断面尺寸允许偏差为±1/200设计值梁、柱截面允许偏差为±0.5c m墩墙宽度、厚度允许偏差为±4c m坡度m值允许偏差为±0.052轮廓线连续拉线检测尺寸较大建筑物，最大凹凸不超过2c m/10m；较小建筑物，最大凹凸不超过1c m/5m3表面平整度1）混凝土面、砂浆抹面、混凝土预制块用2m直尺检测，不大于1c m/2m2)浆砌石（料石、块石、石板）用2m直尺检测，不大于2c m/2m 3）干砌石用2m直尺检测，不大于3c m/2m 4）饰面砖用2m直尺检测，不大于0.5c m/2m4立面垂直度墩墙允许偏差为1/200设计高，且不超过2c m 柱允许偏差为1/500设计高，且不超过2c m5大角方正检测±0.6°（用角度尺检测）6曲面与平面联结现场检查一级：圆滑过渡，曲线流畅二级：平顺联结，曲线基本流畅三级：联结不够平顺，有明显折线四级：未达到三级标准者7扭面与平面联结8梯步检测高度偏差为±1c m 宽度偏差为±1c m 长度偏差为±2c m9栏杆现场检查、检测1、混凝土栏杆：顺直度1.5c m/15m；垂直度±1.0c m2、金属栏杆：顺直度1c m/15m；垂直度±0.5c m；漆面色泽均匀，无起皱、脱皮、结疤及流淌现象10灯饰现场检查一级：排列顺直，外形规则二级：排列顺直，外形基本规则三级：排列基本顺直，外形基本规则四级：未达三级标准者11变形缝、结构缝现场检查一级：缝面顺直，宽度均匀，填充材料饱满密实二级：缝面顺直，宽度基本均匀，填充材料饱满三级：缝面基本顺直，宽度基本均匀，填充材料基本饱满四级：未达到三级标准者引水（渠道）建筑物工程外观质量标准续表12砌体现场检查一级：砌体排列整齐、露头均匀，大面平整，砌缝饱满密实，缝面顺直，宽度均匀；二级：砌体排列基本整齐、露头基本均匀，大面平整，砌缝饱满密实，缝面顺直，宽度基本均匀；三级：砌体排列多处不整齐、露头不够均匀，大面基本平整，砌缝基本饱满，缝面基本顺直，宽度基本均匀；四级：未达三级标准者13排水工程现场检查一级：排水沟轮廓顺直流畅，宽度一致，排水孔外形规则，布置美观，排水畅通；二级：排水沟轮廓顺直，宽度基本一致，排水孔外形规则，排水畅通；三级：排水沟轮廓基本顺直，宽度基本一致，排水孔外形基本规则，排水畅通四级：未达三级标准者14建筑物表面现场检查一级：建筑物表面洁净无附着物；二级：建筑物表面附着物已清除，但局部清除不彻底；三级：表面附着物已清除80%，无垃圾；四级：未达到三级标准者15混凝土表面现场检查、检测一级：混凝土表面无蜂窝、麻面、挂帘、裙边、错台、局部凹凸及表面裂缝等缺陷二级：缺陷面积之和不大于3%总面积三级：缺陷面积之和为总面积3%～5%四级：缺陷面积之和超过总面积5%并小于10％，超过10％应视为质量缺陷。

⽔⼯建筑物外观质量评定表（全⾯）表01⽔⼯建筑物外观质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1．本表⽤于⽔⼯建筑物单位⼯程外观质量评定。

表中各项质量标准，是在主体⼯程开⼯初期由项⽬法⼈组织监理、设计、施⼯等单位根据本⼯程特点(等级及使⽤情况等)共同研究提出，报质量监督机构确认后执⾏。

2．外观质量等级评定⼯作是在单位⼯程完⼯后，由项⽬法⼈(建设单位)组织、质量监督机构主持，项⽬法⼈(建设单位)、监理、设计、施⼯及管理运⾏等单位组成外观质量评定组，进⾏现场检验评定。

参加外观质量评定组的⼈员，必须具有⼯程师及以上技术职称。

评定组⼈数不应少于5⼈，⼤型⼯程不宜少于7⼈。

3．检测数量。

全⾯检查后，抽测25％，且各项不少于10点。

4．评定等级标准。

测点中符合质量标准的点数占总测点数的百分率为100％时，评为⼀级。

合格率为90 .9／6～99．9％时，评为⼆级。

合格率为70.0％～89．9％时，评为三级。

合格率⼩于70.0％时，评为四级。

其下⽅的百分数为相应于所得标准分的百分数。

每项评定得分按下式计算：各项评定得分=该项标准分×该项得分百分率评定得分⼩数点后保留⼀位，并填写在相应级别栏内。

本例项次1建筑物外观尺⼨，共检测12次，合格11次，合格率91．7％，评为⼆级。

本项标准分为12分，⼆级得分百分率为90％，因此，项次1得分为12×90％=10．8分，填写在项次1对应的⼆级处。

项次2轮廓线顺直，共检测10次，全部合格，合格率100％，评为⼀级。

该项标准分为10分，⼀级得分百分率为100％，因此项次2得分为10×100％：10分，将其填写在项次2相应的⼀级处。

余此类推。

5．表中第13项混凝⼟表⾯缺陷指混凝⼟表⾯的蜂窝、⿇⾯、挂帘、裙边、⼩于3cm 的错台、局部凹凸及表⾯裂缝等。

如⽆上述缺陷，该项得分率为100 ％，缺陷⾯积超过总⾯积5％者，该项得分为0。
