各种运放的特点

运放典型应用电路一、什么是运放运放，即运算放大器，是一种集成电路芯片，主要用于放大、滤波、求导等信号处理方面。

它的特点是输入阻抗高、输出阻抗低，增益高、带宽宽广，可以通过外接电路改变其工作方式。

二、基本运放电路1. 非反馈式基本运放电路非反馈式基本运放电路由一个差动输入级和一个单端输出级组成。

其中差动输入级由两个晶体管组成，用于将输入信号转换为差模信号；单端输出级由一个共射极晶体管组成，用于将差模信号转换为单端输出信号。

2. 反馈式基本运放电路反馈式基本运放电路在非反馈式基本运放电路的基础上加入了反馈网络。

反馈网络可以改变增益、频率响应等特性，使得运放可以适应不同的应用场合。

三、典型应用电路1. 反相比例放大器反相比例放大器是一种常见的运放应用电路。

它的原理是将输入信号经过一个负反馈网络后再输入到非反相输入端口上。

这样可以实现对输入信号进行负反馈放大，从而达到比例放大的效果。

2. 非反相比例放大器非反相比例放大器与反相比例放大器类似，只是将输入信号输入到非反相输入端口上。

这样可以实现对输入信号进行正反馈放大，从而达到比例放大的效果。

3. 仪表放大器仪表放大器是一种高精度、高稳定性的运放应用电路。

它通过差分输入、高增益、低噪声等设计特点，实现对小信号的高精度测量和处理。

4. 滤波器滤波器是一种常见的运放应用电路。

它通过选择不同的电容和电感组合，可以实现不同类型的滤波功能，如低通滤波、高通滤波、带通滤波等。

5. 稳压电源稳压电源是一种常见的运放应用电路。

它通过反馈网络控制输出电压，使得输出电压保持稳定不变。

稳压电源广泛应用于各种电子设备中。

6. 正弦波振荡器正弦波振荡器是一种常见的运放应用电路。

它通过选择合适的RC组合和反馈网络，可以实现正弦波振荡输出。

正弦波振荡器广泛应用于各种信号发生器中。

四、总结运放是一种功能强大的集成电路芯片，可以应用于放大、滤波、求导等信号处理方面。

不同的运放应用电路具有不同的特点和功能，可以满足各种不同的应用需求。

模拟运放的分类及特点模拟运算放大器从诞生至今，已有40多年的历史了。

最早的工艺是采用硅NPN 工艺，后来改进为硅NPN-PNP 工艺。

在结型场效应管技术成熟后，又进一步的加入了结型场效应管工艺。

当MOS 管技术成熟后，特别是CMOS 技术成熟后，模拟运算放大器有了质的飞跃，一方面解决了低功耗的问题，另一方面通过混合模拟与数字电路技术，解决了直流小信号直接处理的难题。

经过多年的发展，模拟运算放大器技术已经很成熟，性能曰臻完善，品种极多。

按照集成运算放大器的功能和性能来分,集成运算放大器可分为如下几类。

1、通用型运算放大器通用型运算放大器实际就是具有最基本功能的最廉价的运放，是以通用为目的而设计的。

这类器件的主要特点是价格低廉、产品量大面广,其性能指标能适合于一般性使用。

目前对通用型的定义还不十分明确，此型的性能尚没有明确的标准。

可以大致认为，在不要求有突出参数指标情况下使用的运放就称之为通用型。

但是，由于运放的整体性能普遍提高，通用型的标准也有相对上浮趋势。

即过去的某些高性能运放，现在可能就变成了通用型。

根据实际参数指标，目前下列运放被划分为通用型：单运放系列中的uA709、uA741、MC1456、LM301A 、LF351、TL081等；双运放系列中的LM358、RC4558、MC1458、LF353、TL082等；四运放系列中的LM324、MC3403、LF347、TL084等。

通用型运算放大器因为其自己身的特点，应用面很广。

主要应用在技术要求适中的地方，以能满足工作要用,经济又实用为准。

通用型集成运放适用于放大低频信号。

在实际选用时，应尽量选用通用型运算放大器，因为它们容易购得且性价比高。

但其缺点是不能满足一点技术指标要求高的产品应用,不能满足一些特殊的技术服务只有通用型不能满足要求时，才能选用专用型,这样即可降低成本，又容易保证货源。

在通用型运放中，741A μ（单运放）、LM358（双运放）、LM324（四运放）及以场效应管为输入级的LF356等是目前应用最为广泛的集成运算放大器。

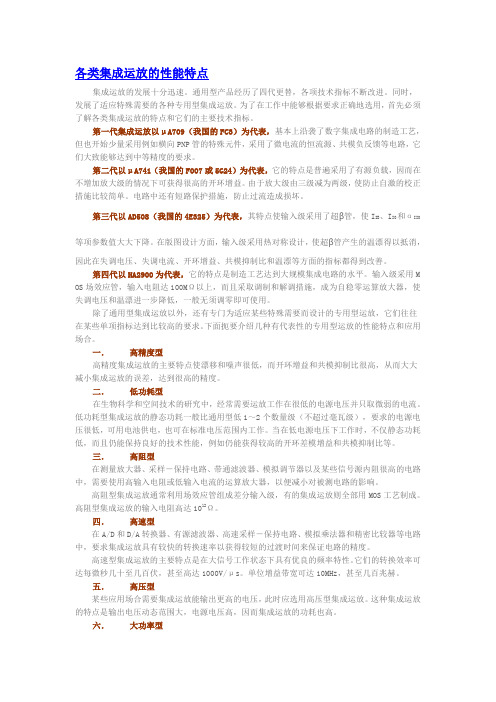

各类集成运放的性能特点集成运放的发展十分迅速。

通用型产品经历了四代更替，各项技术指标不断改进。

同时，发展了适应特殊需要的各种专用型集成运放。

为了在工作中能够根据要求正确地选用，首先必须了解各类集成运放的特点和它们的主要技术指标。

第一代集成运放以μA709（我国的FC3）为代表，基本上沿袭了数字集成电路的制造工艺，但也开始少量采用例如横向PNP管的特殊元件，采用了微电流的恒流源、共模负反馈等电路，它们大致能够达到中等精度的要求。

第二代以μA741（我国的F007或5G24）为代表，它的特点是普遍采用了有源负载，因而在不增加放大级的情况下可获得很高的开环增益。

由于放大级由三级减为两级，使防止自激的校正措施比较简单。

电路中还有短路保护措施，防止过流造成损坏。

第三代以AD508（我国的4E325）为代表，其特点使输入级采用了超β管，使I IB、I IO和αIIO 等项参数值大大下降。

在版图设计方面，输入级采用热对称设计，使超β管产生的温漂得以抵消，因此在失调电压、失调电流、开环增益、共模抑制比和温漂等方面的指标都得到改善。

第四代以HA2900为代表，它的特点是制造工艺达到大规模集成电路的水平。

输入级采用M OS场效应管，输入电阻达100MΩ以上，而且采取调制和解调措施，成为自稳零运算放大器，使失调电压和温漂进一步降低，一般无须调零即可使用。

除了通用型集成运放以外，还有专门为适应某些特殊需要而设计的专用型运放，它们往往在某些单项指标达到比较高的要求。

下面扼要介绍几种有代表性的专用型运放的性能特点和应用场合。

一．高精度型高精度集成运放的主要特点使漂移和噪声很低，而开环增益和共模抑制比很高，从而大大减小集成运放的误差，达到很高的精度。

二．低功耗型在生物科学和空间技术的研究中，经常需要运放工作在很低的电源电压并只取微弱的电流。

低功耗型集成运放的静态功耗一般比通用型低1～2个数量级（不超过毫瓦级），要求的电源电压很低，可用电池供电，也可在标准电压范围内工作。

运算放大器工作原理与选择（附常用运放型号）1．模拟运放的分类及特点模拟运算放大器从诞生至今，已有40多年的历史了。

最早的工艺是采用硅NPN工艺，后来改进为硅NPN-PNP工艺（后面称为标准硅工艺）。

在结型场效应管技术成熟后，又进一步的加入了结型场效应管工艺。

当MOS管技术成熟后，特别是CMOS技术成熟后，模拟运算放大器有了质的飞跃，一方面解决了低功耗的问题，另一方面通过混合模拟与数字电路技术，解决了直流小信号直接处理的难题。

经过多年的发展，模拟运算放大器技术已经很成熟，性能曰臻完善，品种极多。

这使得初学者选用时不知如何是好。

为了便于初学者选用，本文对集成模拟运算放大器采用工艺分类法和功能/性能分类分类法等两种分类方法，便于读者理解，可能与通常的分类方法有所不同。

1．1．根据制造工艺分类根据制造工艺，目前在使用中的集成模拟运算放大器可以分为标准硅工艺运算放大器、在标准硅工艺中加入了结型场效应管工艺的运算放大器、在标准硅工艺中加入了MOS工艺的运算放大器。

按照工艺分类，是为了便于初学者了解加工工艺对集成模拟运算放大器性能的影响，快速掌握运放的特点。

标准硅工艺的集成模拟运算放大器的特点是开环输入阻抗低，输入噪声低、增益稍低、成本低，精度不太高，功耗较高。

这是由于标准硅工艺的集成模拟运算放大器内部全部采用NPN-PNP管，它们是电流型器件，输入阻抗低，输入噪声低、增益低、功耗高的特点，即使输入级采用多种技术改进，在兼顾起啊挺能的前提下仍然无法摆脱输入阻抗低的问题，典型开环输入阻抗在1M欧姆数量级。

为了顾及频率特性，中间增益级不能过多，使得总增益偏小，一般在80~110dB之间。

标准硅工艺可以结合激光修正技术，使集成模拟运算放大器的精度大大提高，温度漂移指标目前可以达到0.15ppm。

通过变更标准硅工艺，可以设计出通用运放和高速运放。

典型代表是LM324。

在标准硅工艺中加入了结型场效应管工艺的运算放大器主要是将标准硅工艺的集成模拟运算放大器的输入级改进为结型场效应管，大大提高运放的开环输入阻抗，顺带提高通用运放的转换速度，其它与标准硅工艺的集成模拟运算放大器类似。

集成运放的类型及应用集成运放（即集成式运算放大器）是一种高增益、高输入阻抗以及低输出阻抗的电子放大器，广泛应用于电路设计和信号处理等领域。

下面将详细介绍集成运放的类型及应用。

1. 类型：目前，常见的集成运放有多种类型，包括普通运放、仪表运放、高速运放、低功耗运放等。

普通运放：普通运放是最常见的一种集成运放，具有宽带宽、高增益、高输入阻抗和低输出阻抗的特点。

它的主要应用领域包括信号放大、滤波、理想运算放大器电路设计等。

仪表运放：仪表运放是一种精密运放，具有高共模抑制比、低偏置电流和低噪声的特点。

它的主要应用领域包括电压、电流、温度等测量，以及精密仪器和设备的信号放大等。

高速运放：高速运放是一种具有高增益带宽积（GBW）和快速响应特性的运放，适用于高频信号处理和快速信号放大等应用。

它的主要应用领域包括通信系统、高速数据传输、高速采样和测量等。

低功耗运放：低功耗运放是针对低电源电压和低功耗要求而设计的集成运放。

它可以在低电源电压下正常工作，并具有低静态功耗和低失调电压的特点。

它的主要应用领域包括移动设备、便携式仪器和电池供电系统等。

2. 应用：集成运放作为一种重要的电子器件，在电路设计和信号处理等领域应用广泛。

下面列举一些常见的应用示例：信号放大：集成运放最常见的应用就是信号放大。

通过调整运放的增益，可以将微弱的传感器信号放大到适合后续处理的范围，如压力传感器、温度传感器等。

滤波器：集成运放可以被用来设计各种类型的滤波器，如低通滤波器、高通滤波器、带通滤波器等。

滤波器的设计可以通过选择运放的反馈电阻和电容来实现。

运算放大器电路设计：运算放大器电路是运放最重要的应用之一。

基于运算放大器的电路可以实现加法、减法、乘法、除法、积分、微分等运算，并被广泛应用于模拟电路设计、自动控制系统等领域。

电压和电流测量：仪表运放常用于电压和电流测量。

通过仪表运放的高共模抑制比和低偏置电流特性，可以实现高精度和高稳定性的电压和电流测量。

ne5532AD827OP275、OP285OPA604与OPA2604音频运放的音色特点各种运放由于其内部结构的不同，产生的失真成分也不同，所以音色特点也有一定的区别。

本来我们追求的是高保真，运放应该是失真最低，能真实还原音乐，没有个性的最好。

但是由于要配合其他音响部件如数码音源、后级功放管等，如果偏干、偏冷则可搭配音色细腻温暖型的运放，而太过阴柔、偏软的则可搭配音色较冷艳、亮丽的运放，做到与整机配合，取长补短的最佳效果。

所以说，并不是选择越贵的运放得到的效果就一定越好，搭配很重要，达到听感上最好才算达到目的。

如果是应用在低电压的模拟滤波电路中，还要选择对低电压工作性能良好的运放种类。

市面上的运放种类不下五六百种，GBW带宽在5M以上的也有三百多种，最高的已达300MHZ，转换速率在5V/us 以上的也不下几百种，最高达3000V/us。

5532，如果有谁还没有听说过它名字的话，那就还未称得上是音响爱好者。

这个当年有运放皇之称的NE5532，与LM833、LF353、CA3240一起是老牌四大名运放，不过现在只有5532应用得最多。

5532现在主要分台湾、美国和PHILIPS生产的，日本也有。

最好的是带大S标志的美国产品，市面上要正宗的要卖8元以上，自从SIGNE被PHILIPS收购后，生产的5532商标使用的都是PHILIPS 商标，质量和原品相当，只需4－5元。

而台湾生产的质量就稍微差一些，价格也最低，两三块便可以买到了。

NE5532的封装和4558一样，都是DIP8脚双运放，5532的内部为JFET（结型场效应管结构）,声音特点总体来说属于温暖细腻型，驱动力强，但高音略显毛糙，低音偏肥。

以前不少人认为它有少许的“胆味”，不过现在比它更有胆味的已有不少，相对来说就显得不是那么突出了。

5532的电压适应范围非常宽，从正负3V至正负20V都能正常工作。

它虽然是一个比较旧的运放型号，但现在仍被认为是性价比最高的音响用运放。

理想运放特点
1. 理想运放的输入阻抗超高啊，就好像是一道坚固的城墙，能阻挡一切干扰信号的入侵！比如说在音频放大电路中，它能确保只有音频信号顺利通过，其他杂讯都被拒之门外，是不是超级厉害？
2. 理想运放的增益特别大呀，简直就如同超级放大镜一样，能把微小的信号瞬间放大无数倍！你想想，在一些传感器的信号处理中，它能让那些细微的信号变得清晰可见，厉害吧？
3. 理想运放的输出阻抗还极低呢，就像一条无比顺畅的道路，信号可以毫无阻碍地传输出去！在驱动负载的时候，它就能轻松地带动各种设备，牛不牛？
4. 理想运放的带宽那可是极宽的呀，仿佛是一片广阔的天空，各种频率的信号都能自由翱翔！当处理复杂的音频或视频信号时，它能确保所有信号都准确无误地传输，太神了吧？
5. 理想运放的零点漂移极小极小啊，就好像是稳稳扎根的大树，几乎不会有丝毫晃动！在精密测量的场合，它能保证数据的精准性和稳定性，这多重要啊！
6. 理想运放的共模抑制比超高超高的哦，就像一个精准的过滤器，只留下我们想要的信号！在存在大量干扰的环境中，它能有效地分离出有用信号，这太实用了吧！总之，理想运放真的是电子世界里超级厉害的存在呀！。

集成运放的分类及应用集成运放（Operational Amplifier, OP-AMP）是一种基本的电子元件，具有非常广泛的应用。

根据性能特点和应用功能的不同，可以将集成运放分为以下几类。

1. 低噪声运放：低噪声运放在信号处理、放大和传输等领域中应用广泛。

这些运放通常具有非常低的输入等效噪声、电压噪声和电流噪声，能够保持信号的高精确度。

它们常用于音频放大器、传感器信号放大、音频电平计等高要求的应用上。

2. 高速运放：高速运放具有快速的频率响应和瞬态响应，可以实现高速信号处理。

这些运放主要应用于高速数据转换、通信、视频处理、宽带放大器等领域。

高速运放还常用于模拟环路控制系统、高速采样和保持电路等。

3. 低功耗运放：低功耗运放适用于需要长时间使用，对电源的耗电量要求较低的应用。

它们通常具有低功耗和低供电电压，能够降低系统的能耗。

这种运放广泛应用于便携式设备、传感器网络、能量收集系统等。

4. 高精度运放：高精度运放能够实现精确的信号测量和放大，具有高精度的增益、低偏移电压、低温漂移等特点。

这些运放适用于精密测量、自动控制、医疗仪器等需要高精度信号处理的应用。

5. 低电压运放：低电压运放适用于低电压供电系统，能够在低电源电压下正常工作。

这些运放通常具有低电源电压、低功耗和低电流功耗等特点。

它们广泛应用于便携式设备、电池供电系统、太阳能电池等。

6. 特殊功能运放：这类运放具有特殊的性能或功能，用于特定的应用。

例如，差分放大器用于抑制共模噪声，比较器用于信号比较和触发，自耦变压器用于隔离输入和输出信号等。

这些特殊功能运放能够满足特定应用的需求。

集成运放广泛应用于各种电路和系统中，包括：- 信号放大和处理：可以将微弱的传感器信号放大到合适的范围，如温度传感器、压力传感器等。

- 运算放大器：可以实现加法、减法、乘法、积分、微分等运算，用于信号处理、滤波和控制电路等。

- 比较器：用于信号比较和触发，常用于开关控制、触发器电路、模拟开关等。

常用运放芯片运放芯片是一种具有高增益、宽带宽和低功耗的集成电路。

它广泛应用于各种电子设备中，例如放大器、滤波器、模拟计算器、传感器接口等。

常用的运放芯片有很多种，本文将介绍一些常用的运放芯片。

1. LM741：LM741是一种经典的运放芯片，是全球最常用的运放芯片之一。

它具有高增益、宽带宽和低噪声等特点，广泛应用于放大电路和滤波器等领域。

然而，LM741也有一些缺点，例如工作电压范围窄、输入输出阻抗高等。

2. TL082：TL082是一种双运放芯片，具有四个运算放大器，广泛应用于音频放大器和滤波器等领域。

它具有宽带宽、低失真和低功耗等特点，而且价格相对较低，是一种性价比较高的运放芯片。

3. AD620：AD620是一种精密放大器芯片，具有低输入偏置电流和低噪声等特点，可以用于传感器信号放大和测量等应用。

AD620还具有可调增益和温度补偿等功能，适用于多种工作环境。

4. LM358：LM358是一种双运放芯片，具有低功耗和低输入偏置电流等特点，广泛应用于电压比较器、温度测量和信号放大等领域。

LM358的价格低廉，性能稳定，是一种常用的运放芯片。

5. TL074：TL074是一种四运放芯片，具有低功耗和宽带宽等特点，适用于高性能音频放大器和滤波器等应用。

TL074还具有高共模抑制比和低温漂等特性，使其在高精度测量和数据采集中有广泛应用。

6. AD823：AD823是一种超低功耗运放芯片，主要用于心电图（ECG）监测和生物信号放大等应用。

AD823具有低噪声和高共模抑制比，能够提供高质量的生物信号放大，适用于医疗设备和个人健康监测等领域。

以上是一些常用的运放芯片，它们具有不同的特点和应用领域。

根据具体的需求，选择合适的运放芯片可以提高电路性能和系统稳定性。

随着技术的不断进步，新型的运放芯片也将不断涌现，为电子设备提供更高的性能和功能。

运放分类及选型对于较大音频、视频等交流信号，选SR （转换速率）大的运放比较合适。

对于处理微弱的直流信号的电路，选用精度比较高的运放比较合适（即失调电流，失调电压及温漂均比较小）运算放大器大体上可以分为如下几类：1、通用型运放2、高阻型运放3、低温漂型运放4、高速型运放5、低功耗型运放6、高压大功率型运放1、通用型运放其性能指标能适合于一般性（低频以及信号变化缓慢）使用，例如3741，LM358 （双运放），LM324及场效应管为输入级的LF356.2、高阻型运放这类运放的特点是差模输入阻抗非常高，输入偏置电流非常小。

实现这些指标的主要措施是利用场效应管的高输入阻抗的特点，但这类运放的输入失调电压较大。

这类运放有LF356、LF355、LF347、CA3130、CA3140 等3、低温漂型运放在精密仪器、弱信号检测等自动控制仪表中，希望运放的失调电压要小，且不随温度的变化而变化。

低温漂型运放就是为此设计的。

目前常用的低温漂型运放有OP07、OP27、OP37、AD508及MOSFET 组成的斩波稳零型低温漂移器件ICL7650等。

4、高速型运放在快速A/D及D/A以及在视频放大器中，要求运放的转换速率SR 一定要高，单位增益带宽BWG —定要足够大。

高速型运放的主要特点是具有高的转换速率和宽的频率响应。

常见的运放有LM318、从175等。

其SR=50~70V/ms5、低功耗型运放由于便携式仪器应用范围的扩大，必须使用低电源电压供电、低功耗的运放。

常用的低功耗运放有TL-022C, TL-160C等。

6、高压摆大功率型运放运放的输出电压主要受供电电源的限制。

在普通运放中，输出的电压最大值一般仅有几十伏，输出电流仅几十毫安，若要提高多输出电压或输出电流，运放外部必须要加辅助电路。

高压大功率运放外部不需要附加任何电路，即可输出高电压和大电流。

D41运放的电源电压可达-150V，J A791运放的输出电流可达1A。

集成运放的特点和保护
集成运放的特点有以下几点：
1. 小巧轻便：由于其集成了多种电路，功率较小，因此整体尺寸相对较小，适合在小型电路板中使用。

2. 低功耗：集成运放的功耗较低，可以降低整个电路的能耗，有助于延长电池寿命和降低成本。

3. 精度高：集成电路工艺的进步使得现代的集成运放的精度相当高，达到了微伏级别的偏移电压、互补偏置电流等要求。

4. 灵活性强：由于集成运放可以根据需要连接到各种电路中，在设计电路时非常灵活，可根据需要选择合适的反馈电路、外部补偿等。

5. 应用广泛：集成运放可以应用于各种电路中，如放大电路、滤波电路、振荡电路、比较电路等。

集成运放的保护措施主要包括以下几点：
1. 过流保护：集成运放使用过流保护电路来防止电流超过其额定值，这可以防止电路因过载而过热、烧毁。

2. 过压保护：过压保护电路可以防止电路因为输入电压过高而损坏，可以将输入电压限制到一个安全范围内。

3. 温度保护：集成运放会通过温度传感器来检测温度是否过高，如果超过了一定值，会采取相应的措施降温或关闭电源。

4. 短路保护：在电路出现短路时，集成运放会通过短路保护电路来断开电路，防止过流烧毁电路。

5. 静电保护：集成运放在设计时会采取静电保护措施，在使用时应注意防止静电干扰，以免影响电路性能和寿命。

单、双电源供电运放芯片特点大部分运放电路，从电路简洁和信号精度考虑，多采纳±15V典型供电电源。

少部分运放电路，系采纳单电源供电，那么当供电电源有（单、双）差异时，如何选择运放芯片，以及可否互为代换，是一个需要留意的问题。

适用于双电源供电的芯片型号有：LF353，LF347；TL072，TL074；TL082，TL084等。

从器件资料上可以看到其电源电压范围±3V~±18V；供电引脚标注VCC+、VCC-，或Vcc、VEE，或V+、V-等（意为需正、负两组供电电源）。

适用于单电源供电的典型芯片型号有：LM358，LM324等。

从器件资料上可以看到其电源电压范围3V~32V（±1.5V~±16V）；供电引脚标注Vcc、GND。

从供电引脚的标注上，可以区分芯片的供电类型。

运放芯片采纳单还是双电源供电，和内部结构设计是相关的。

（1）双电源供电的芯片，仅相宜做为线性放大器应用，其动态范围在双电源供电时表现优良，单电源供电时可能会不尽人意。

做为比较器应用，在单电源供电时，因内部电气结构所限，其输出下限电平不到能0V，如输出低电平不能至0V四周，（15V电源供电时）输出最低电平仍高达6~8V。

这使得输出高、低电平的界限变得模糊，有可能使后级规律电路推断失误，造成传输错误。

（2）特地据此开发的单电源供电芯片，则在电路结构上弥补了这个缺点，如LM324芯片，在单电源供电作为比较器应用时，其输出低电平能达到接近地电平0V。

做为比较器应用时表现更为精彩。

另外，因制造工艺水平的提高，尤其是专用比较器芯片的开发，在适用比较器的地方，往往已经很少采纳运算放大器来替代了。

专用单电源供电的运放芯片，在双电源应用（工作于线性放大区）时，同双电源供电芯片的性能是一样的。

可以得出结论：（1）单电源供电运放芯片（多用通用型运放），适应于单、双电源供电，甚至在某些程度上，可做为比较器应用，其代换性较好。

10种不同类型的运算放大器介绍一．OP07C运算放大器OP07C是一款低失调低漂移运算放大器。

生产厂家主要有德州仪器公司和AD公司。

这款运算放大器具有非常低的输入失调电压，所以OP07在很多应用场合不需要额外的调零措施。

OP07同时具有输入偏置电流低和开环增益高的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。

目前价格为1.5元/个—2元/个。

特点：1）低噪音2）没有外部组件要求3）输出电压范围广. . . 0 to ±14 V Typ4）供电电压范围广. . . ±3 V to ±18 V5）超低偏移：150μV最大6）低输入偏置电流：1.8nA 。

7）超稳定，时间：2μV/month最大8）高电源电压范围：±3V至±18V相关参数介绍：电气特性：虚拟通道连接= ± 15V ，二．LT1812 具有关断功能的运算放大器LT1812是LINEAR公司生产推出的一款具有良好的DC特性的低功耗，高速率，高转换率的运算放大器。

它采用具有电流反馈特性的电压反馈式电路结构，因而具有更低的电源电流，输入偏移电压和输入偏置电流及更高的DC增益，LT1812自身的关断特性使得芯片的电源电流仅为50uA，从而大大降低了功耗。

主要运用于带宽放大器，缓冲器，有源滤波器，有线设备，数据采集系统及音频，射频等领域。

目前报价10元/个。

特点：1）具有100MHz 的增益带宽，且增益稳定。

2）转换速率高。

3）具有关断功能，停机模式中的电源电流为50μA4）30ns 稳定时间至0.1%，5V 阶跃相关参数：工作范围：-40ºC 至85ºCTA = 25°C, VS = ±5V, VCM = 2.5V 括号内为测量条件（与上表参数数值相同的省三．LM318 高速运算放大器LM318是一款高速单运放。

运放（Operational Amplifier，简称Op-Amp）是一种集成电路，它是一种高增益、差分输入、单端输出的电压放大器。

运放的原理基于差分放大器的工作原理，它具有以下特点：
1. 高增益：运放的增益非常高，通常在几万到几百万倍之间，可以将微弱的输入信号放大到较大的输出信号。

2. 差分输入：运放具有两个输入端，分别为非反相输入端（+）和反相输入端（-）。

它通过比较这两个输入端的电压差异来产生输出信号。

3. 单端输出：运放的输出信号只有一个输出端，通常为反相输出端（-）。

4. 高输入阻抗：运放的输入阻抗非常高，可以减小输入信号源对电路的负载影响。

5. 低输出阻抗：运放的输出阻抗非常低，可以提供较大的输出电流。

6. 可调节增益：运放的增益可以通过外部电阻和电容的连接方式进行调节。

运放的工作原理是基于差分放大器的工作原理，差分放大器是由两个晶体管组成的差动对，通过比较两个输入端的电压差异来产生输出信号。

运放通过增加电流源和反馈电阻等电路来提高差分放大器的增益和稳定性。

运放的应用非常广泛，可以用于信号放大、滤波、比较、积分、微分等各种电路中。

它在模拟电路设计、信号处理、自动控制等领域都有重要的应用。

{"code":0,"msg":"请求出现异常","data":{}}。

几种常用集成运算放大器的性能参数1．通用型运算放大器A741（单运放）、LM358（双运放）、LM324（四运放）及以场效应管为输入级的LF356都属于此种。

它们是目前应用最为广泛的集成运算放大器。

μ通用型运算放大器就是以通用为目的而设计的。

这类器件的主要特点是价格低廉、产品量大面广，其性能指标能适合于一般性使用。

例2．高阻型运算放大器，IIB为几皮安到几十皮安。

实现这些指标的主要措施是利用场效应管高输入阻抗的特点，用场效应管组成运算放大器的差分输入级。

用FET作输入级，不仅输入阻抗高，输入偏置电流低，而且具有高速、宽带和低噪声等优点，但输入失调电压较大。

常见的集成器件有LF356、LF355、LF347（四运放）及更高输入阻抗的CA3130、CA3140等。

Ω这类集成运算放大器的特点是差模输入阻抗非常高，输入偏置电流非常小，一般rid＞（109~1012）3．低温漂型运算放大器在精密仪器、弱信号检测等自动控制仪表中，总是希望运算放大器的失调电压要小且不随温度的变化而变化。

低温漂型运算放大器就是为此而设计的。

目前常用的高精度、低温漂运算放大器有OP-07、OP-27、AD508及由MOSFET组成的斩波稳零型低漂移器件ICL7650等。

4．高速型运算放大器s，BWG＞20MHz。

μA715等，其SR=50~70V/μ在快速A/D和D/A转换器、视频放大器中，要求集成运算放大器的转换速率SR一定要高，单位增益带宽BWG一定要足够大，像通用型集成运放是不能适合于高速应用的场合的。

高速型运算放大器主要特点是具有高的转换速率和宽的频率响应。

常见的运放有LM318、5．低功耗型运算放大器W，可采用单节电池供电。

μA。

目前有的产品功耗已达微瓦级，例如ICL7600的供电电源为1.5V，功耗为10μ由于电子电路集成化的最大优点是能使复杂电路小型轻便，所以随着便携式仪器应用范围的扩大，必须使用低电源电压供电、低功率消耗的运算放大器相适用。

运算放大器分类总结报告1、通用型运算放大器通用型运算放大器就是以通用为目的而设计的。

这类器件的主要特点是价格低廉、产品量大面广，其性能指标能适合于一般性使用。

例μA741（单运放）、LM358（双运放）、LM324（四运放）及以场效应管为输入级的LF356都属于此种。

它们是目前应用最为广泛的集成运算放大器。

下面就实验室里也常用的LM358来做一下介绍:LM358 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。

它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。

：外观管脚图它的特点如下：·内部频率补偿·直流电压增益高(约100dB)·单位增益频带宽(约1MHz)·电源电压范围宽：单电源(3—30V)双电源(±1.5 一±15V)·低功耗电流，适合于电池供电·低输入偏流·低输入失调电压和失调电流·共模输入电压范围宽，包括接地·差模输入电压范围宽，等于电源电压范围·输出电压摆幅大(0 至Vcc-1.5V)常用性能指标：性能图表：大信号频率响应 大信号电压开环增益电压跟随器对小信号脉冲的响应常用电路： （1）、正向放大器根据虚短路，虚开路，易知：1(1)2R Vo Vi R =+ （2）、高阻抗差分放大器电路左半部分可以看作两个同向放大器，分别对e1，e2放大（a+b+1)倍，右半部分为一个差分放大器放大系数为C ，因此得到结果：0(21)(1)e C e e a b =-++（3）、迟滞比较器将输入电平与参考电平作比较，根据虚短路，虚开路有：121()()O REF IN R R V V V R +=- ，则： 112112()()inL OL REF REFinHOH REF REFR V V V V R R R V V V V R R =-++=-++2、高精度运算放大器所谓高精度运放是一类受温度影响小，即温漂小，噪声低，灵敏度高，适合微小信号放大用的运算放大器。

各种不同类型的运算放大器介绍董婷076112班一．uA741M，uA741I，uA741C（单运放）高增益运算放大器用于军事，工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。

这些类型还具有广泛的共同模式，差模信号范围和低失调电压调零能力与使用适当的电位。

目前价格1元/个。

uA741主要参数ABSOLUTE MAXIMUM RATINGS最大额定值ELECTRICAL CHARACTERISTICS VCC = ±15V, Tamb = +25°C (unless otherwise specified) 电气特性二．CA3140 高输入阻抗运算放大器CA3140高输入阻抗运算放大器,是美国无线电公司研制开发的一种BiMOS高电压的运算放大器在一片集成芯片上，该CA3140A和CA3140 BiMOS运算放大器功能保护MOSFET的栅极（PMOS上）中的晶体管输入电路提供非常高的输入阻抗，极低输入电流和高速性能。

操作电源电压从4V至36V（无论单或双电源),它结合了压电PMOS晶体管工艺和高电压双授晶体管的优点.(互补对称金属氧化物半导体)卓越性能的运放。

主要运用于单电源放大器在汽车和便携式仪表，有源滤波器，比较器，采样保持放大器，长期定时器，光电仪表，探测器，TTL接口，入侵报警系统，函数发生器，音调控制，电源，便携式仪器。

工作范围为-55 ºC —125 ºC。

目前生产厂家主要是INTERSIL公司和HARRIS公司，报价为：2.7—3元/个。

引脚图三．OP07C运算放大器OP07C是一款低失调低漂移运算放大器。

生产厂家主要有德州仪器公司和AD公司。

这款运算放大器具有非常低的输入失调电压，所以OP07在很多应用场合不需要额外的调零措施。

OP07同时具有输入偏置电流低和开环增益高的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。

简述理想化集成运放的参数要求及特点理想化集成运放是一种高增益、高输入阻抗、低输出阻抗的运放电路，具有许多优点和特点。

在设计和选择理想化集成运放时，需要考虑以下参数要求和特点：1. 高增益：理想化集成运放具有非常高的开环增益，通常达到几十万到数百万倍。

高增益可以提供放大器的精确性和灵敏度，使其能够放大微弱的信号并提供准确的输出。

2. 高输入阻抗：理想化集成运放的输入阻抗非常高，通常在几兆欧姆到数十兆欧姆之间。

高输入阻抗可以减少输入信号源和运放之间的负载效应，确保输入信号的准确性和稳定性。

3. 低输出阻抗：理想化集成运放的输出阻抗非常低，通常在几十欧姆到数百欧姆之间。

低输出阻抗可以提供更好的信号传输能力，使输出信号能够驱动负载电阻而不损失信号质量。

4. 宽带宽：理想化集成运放具有非常宽的带宽范围，通常在几百千赫兹到数百兆赫兹之间。

宽带宽可以保证运放在各种频率范围内提供准确的放大，使其适用于高频和宽频带的应用。

5. 低失真：理想化集成运放的失真非常低，通常在0.001%以下。

低失真可以保证放大器输出信号的准确性和稳定性，使其适用于要求高精度的应用。

6. 低噪声：理想化集成运放的噪声非常低，通常在几微伏以下。

低噪声可以提供清晰的信号放大，减少噪声对信号的干扰，使其适用于对信噪比要求较高的应用。

7. 低功耗：理想化集成运放的功耗非常低，通常在几毫瓦以下。

低功耗可以减少电路的能耗，延长电池寿命，适用于低功耗和便携式设备。

8. 温度稳定性：理想化集成运放的性能在不同温度下保持稳定。

温度稳定性可以确保运放在各种工作环境下都能提供准确的放大和稳定的输出。

9. 高共模抑制比：理想化集成运放具有很高的共模抑制比，可以降低共模干扰对信号的影响，提高信号的准确性。

总结来说，理想化集成运放具有高增益、高输入阻抗、低输出阻抗、宽带宽、低失真、低噪声、低功耗、温度稳定性和高共模抑制比等特点。

这使得它成为广泛应用于各种电子设备和系统中的理想放大器元件。
