数控机床脉冲编码器工作原理

数控机床各个组成部分的工作原理及结构第一节输入装置输入装置是整个数控系统的初始工作机构,它将准确可靠的接收信息介质上所记录的“工程语言"、运算及操作指令等原始数据，转为数控装置能处理的信息，并同时输送给数控装置。

输入信息的方式分手动输入和自动输入。

手动输入简单、方便但输入速度慢容易出错。

现代数控机床普遍采用自动输入,其输入形式有光电阅读机、磁带阅读机及磁盘驱动器以及无带自动输入方式.其它输入方式：1。

无带自动输入方式在高档数控机床上，设置有自动编程系统和动态模拟显示器(CRT).将这些设备通过计算机接口与机床的数控系统相连接，自动编程所编制的加工程序即可直接在机床上调用,无需经制控制介质后再另行输入。

2。

触针接触式阅读机输入方式又称为程控机头或电报机头,结构简单，阅读速度较慢,但输入可靠、价格低廉故在部分线切割机床加工中仍在用。

3。

磁带、磁盘输入方式磁带输入方式进行信息输入，其信息介质为“录音"磁带,只不过录制的不是声音，而是各种数据。

加工程序等数据信息一方面由微机内的磁盘驱动器“写入”磁盘上进行储存，另外也由磁盘驱动器进行阅读并通过微机接口输入到机床数控装置中去。

第二节数控装置数控装置是数控机床的核心,数控机床几乎所有的控制功能（进给坐标位置与速度，主轴、刀具、冷却及机床强电等多种辅助功能）都由它控制实现。

因此数控装置的发展，在很大程度上代表了数控机床的发展方向。

数控装置的作用是接收加工程序等送来的各种信息，并经处理分配后，向驱动机构发出执行的命令,在执行过程中，其驱动、检测等机构同时将有关信息反馈给数控装置，经处理后,发出新的命令。

一、数控装置的组成1、数字控制的信息1)几何信息——是指通过被加工零件的图样所获得的几何轮廓的信息。

这些信息由数控装置处理后，变为控制各进给轴的指令脉冲,最终形成刀具的移动轨迹。

几何信息的指令，由准备功能G具体规定。

2）工艺信息———通过工艺处理后所获得的各种信息。

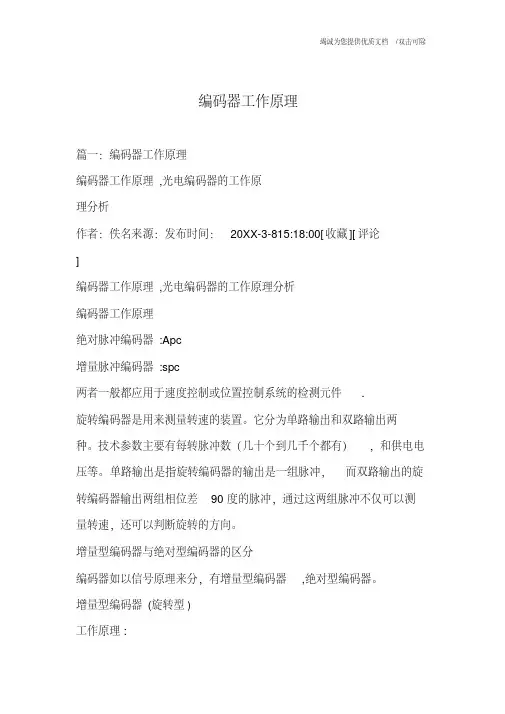

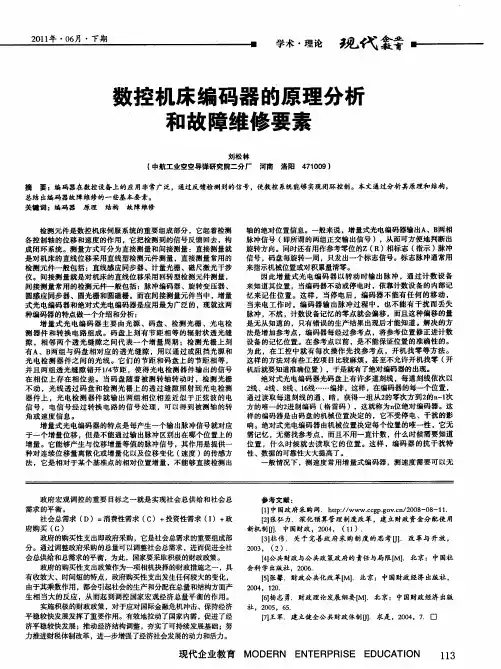

编码器工作原理篇一：编码器工作原理编码器工作原理,光电编码器的工作原理分析作者：佚名来源：发布时间：20XX-3-815:18:00[收藏][评论]编码器工作原理,光电编码器的工作原理分析编码器工作原理绝对脉冲编码器:Apc增量脉冲编码器:spc两者一般都应用于速度控制或位置控制系统的检测元件.旋转编码器是用来测量转速的装置。

它分为单路输出和双路输出两种。

技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。

单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。

增量型编码器与绝对型编码器的区分编码器如以信号原理来分，有增量型编码器,绝对型编码器。

增量型编码器(旋转型)工作原理:由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、b、c、D,每个正弦波相差90度相位差（相对于一个周波为360度），将c、D信号反向，叠加在A、b两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。

由于A、b两相相差90度，可通过比较A相在前还是b相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。

编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。

分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。

信号输出:信号输出有正弦波（电流或电压）,方波（TTL、hTL）,集电极开路（pnp、npn）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;b,b-;Z,Z-）,hTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。

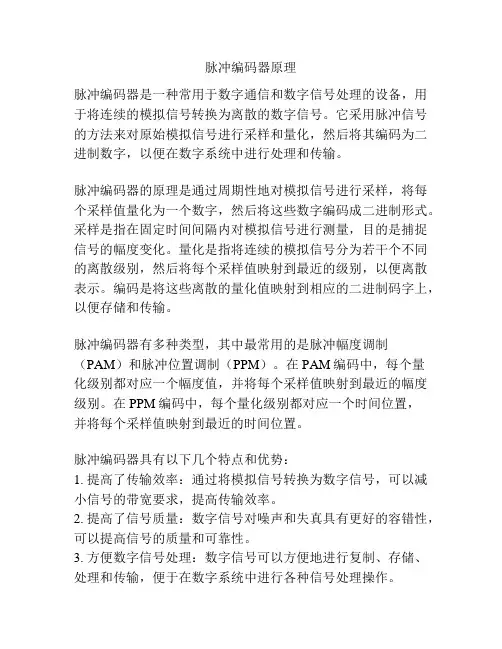

脉冲编码器原理
脉冲编码器是一种常用于数字通信和数字信号处理的设备，用于将连续的模拟信号转换为离散的数字信号。

它采用脉冲信号的方法来对原始模拟信号进行采样和量化，然后将其编码为二进制数字，以便在数字系统中进行处理和传输。

脉冲编码器的原理是通过周期性地对模拟信号进行采样，将每个采样值量化为一个数字，然后将这些数字编码成二进制形式。

采样是指在固定时间间隔内对模拟信号进行测量，目的是捕捉信号的幅度变化。

量化是指将连续的模拟信号分为若干个不同的离散级别，然后将每个采样值映射到最近的级别，以便离散表示。

编码是将这些离散的量化值映射到相应的二进制码字上，以便存储和传输。

脉冲编码器有多种类型，其中最常用的是脉冲幅度调制（PAM）和脉冲位置调制（PPM）。

在PAM编码中，每个量
化级别都对应一个幅度值，并将每个采样值映射到最近的幅度级别。

在PPM编码中，每个量化级别都对应一个时间位置，
并将每个采样值映射到最近的时间位置。

脉冲编码器具有以下几个特点和优势：
1. 提高了传输效率：通过将模拟信号转换为数字信号，可以减小信号的带宽要求，提高传输效率。

2. 提高了信号质量：数字信号对噪声和失真具有更好的容错性，可以提高信号的质量和可靠性。

3. 方便数字信号处理：数字信号可以方便地进行复制、存储、处理和传输，便于在数字系统中进行各种信号处理操作。

4. 兼容性强：脉冲编码器可以与其他数字设备和系统很好地兼容，便于集成和连接。

通过脉冲编码器，可以将连续的模拟信号转换为方便处理和传输的数字信号，从而实现高效的数字通信和信号处理。

这在现代通信和信息领域中具有广泛的应用。

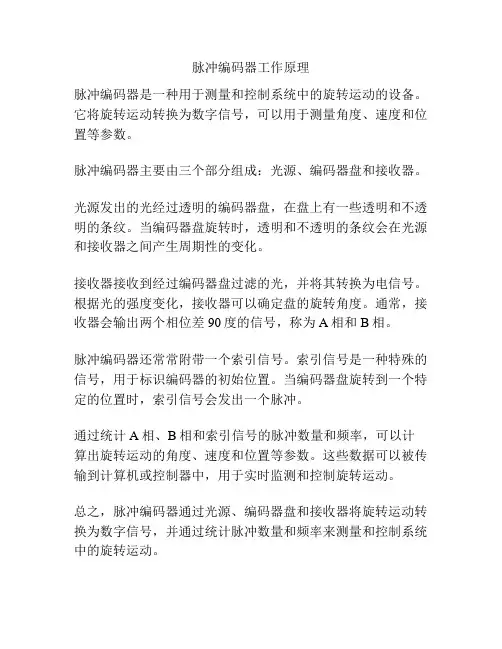

脉冲编码器工作原理
脉冲编码器是一种用于测量和控制系统中的旋转运动的设备。

它将旋转运动转换为数字信号，可以用于测量角度、速度和位置等参数。

脉冲编码器主要由三个部分组成：光源、编码器盘和接收器。

光源发出的光经过透明的编码器盘，在盘上有一些透明和不透明的条纹。

当编码器盘旋转时，透明和不透明的条纹会在光源和接收器之间产生周期性的变化。

接收器接收到经过编码器盘过滤的光，并将其转换为电信号。

根据光的强度变化，接收器可以确定盘的旋转角度。

通常，接收器会输出两个相位差90度的信号，称为A相和B相。

脉冲编码器还常常附带一个索引信号。

索引信号是一种特殊的信号，用于标识编码器的初始位置。

当编码器盘旋转到一个特定的位置时，索引信号会发出一个脉冲。

通过统计A相、B相和索引信号的脉冲数量和频率，可以计算出旋转运动的角度、速度和位置等参数。

这些数据可以被传输到计算机或控制器中，用于实时监测和控制旋转运动。

总之，脉冲编码器通过光源、编码器盘和接收器将旋转运动转换为数字信号，并通过统计脉冲数量和频率来测量和控制系统中的旋转运动。

编码器工作原理编码器是一种用于将物理量转换为数字信号的设备。

它在许多领域中都有广泛的应用，如自动化控制系统、通信系统、机器人技术等。

编码器的工作原理是通过测量和转换物理量的变化来生成数字信号。

一、编码器的基本原理编码器可以测量和转换各种物理量，如位置、速度、角度等。

它通常由两部分组成：传感器和信号处理器。

1. 传感器：传感器是编码器的核心部件，用于测量物理量的变化。

常见的编码器传感器有光电传感器、磁传感器和电容传感器等。

传感器将物理量的变化转换为电信号，并将其传送给信号处理器。

2. 信号处理器：信号处理器接收传感器传来的电信号，并将其转换为数字信号。

它通常由模数转换器（ADC）和微处理器组成。

ADC将模拟信号转换为数字信号，微处理器对数字信号进行处理和分析。

二、编码器的工作过程编码器的工作过程可以分为以下几个步骤：1. 传感器测量：传感器测量物理量的变化，并将其转换为电信号。

例如，光电传感器可以通过测量光强的变化来测量位置的变化。

2. 信号转换：传感器将测量到的电信号传送给信号处理器。

信号处理器接收到电信号后，将其转换为数字信号。

这个过程通常通过模数转换器（ADC）来实现。

3. 数字信号处理：信号处理器对数字信号进行处理和分析。

它可以对信号进行滤波、放大、计数等操作，以获取更准确的测量结果。

4. 数据输出：信号处理器将处理后的数据输出给用户或其他设备。

数据可以以数字形式输出，也可以通过通信接口传输给其他设备。

三、编码器的应用编码器在许多领域中都有广泛的应用，以下是一些常见的应用领域：1. 自动化控制系统：编码器被广泛应用于自动化控制系统中，用于测量和控制物体的位置、速度、角度等。

例如，在机械臂控制系统中，编码器可以用于测量机械臂的关节角度，从而实现精确的位置控制。

2. 通信系统：编码器可以用于通信系统中的数据传输和接收。

例如，在数字通信系统中，编码器将模拟信号转换为数字信号，以便进行高效的数据传输。

编码器工作原理引言概述：编码器是一种用于将运动转换为数字信号的设备，常用于测量旋转角度或线性位移。

它在许多领域中都有广泛的应用，如机械制造、自动化控制、机器人技术等。

本文将介绍编码器的工作原理及其应用。

一、编码器的类型1.1 光学编码器：利用光学传感器来检测运动物体的位置，常见的有绝对光学编码器和增量光学编码器。

1.2 磁性编码器：利用磁性传感器来检测运动物体的位置，常见的有绝对磁性编码器和增量磁性编码器。

1.3 其他类型：还有许多其他类型的编码器，如电容编码器、霍尔编码器等。

二、编码器的工作原理2.1 光学编码器工作原理：光学编码器通过光栅盘和光电传感器来实现位置的检测，光栅盘上的光栅条通过光电传感器产生信号，经过处理后得到位置信息。

2.2 磁性编码器工作原理：磁性编码器通过磁性条纹和磁性传感器来实现位置的检测，磁性条纹上的磁性信息被磁性传感器检测并转换为位置信息。

2.3 编码器信号处理：编码器输出的信号经过信号处理电路进行处理，包括滤波、放大、数字化等步骤，最终得到准确的位置信息。

三、编码器的应用领域3.1 机械制造：编码器常用于数控机床、机器人等设备中，用于准确测量位置和速度，实现精密加工。

3.2 自动化控制：编码器在自动化控制系统中起到重要作用，用于反馈位置信息，实现闭环控制。

3.3 机器人技术：编码器是机器人关节的重要组成部分，用于控制机器人的姿态和位置，实现精准运动。

四、编码器的优势4.1 高精度：编码器能够实现高精度的位置测量，满足各种应用领域的需求。

4.2 高稳定性：编码器具有良好的稳定性和可靠性，能够长时间稳定工作。

4.3 高速度：编码器能够快速响应运动信号，实现高速运动控制。

五、编码器的发展趋势5.1 高分辨率：随着技术的不断进步，编码器的分辨率将不断提高，实现更加精密的位置测量。

5.2 多功能性：未来的编码器将具有更多的功能，如温度补偿、自动校准等功能。

5.3 集成化：编码器将越来越趋向于集成化设计，减小体积、提高性能。

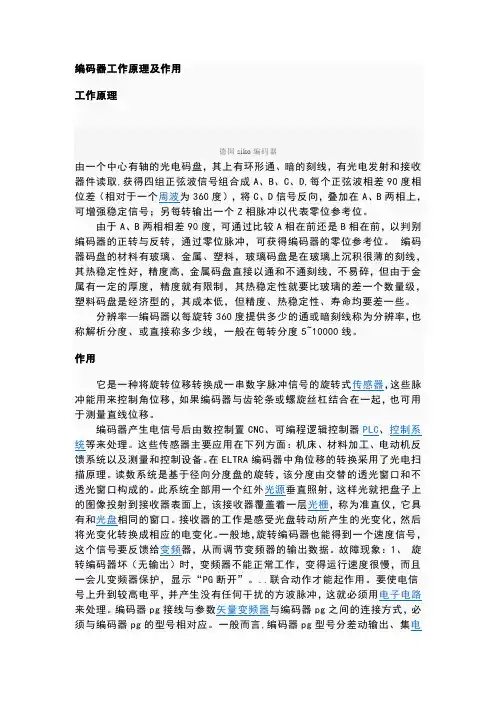

编码器工作原理及作用工作原理德国siko编码器由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。

由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。

编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。

分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。

作用它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。

编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。

这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。

在ELTRA编码器中角位移的转换采用了光电扫描原理。

读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。

此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。

接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。

一般地，旋转编码器也能得到一个速度信号，这个信号要反馈给变频器，从而调节变频器的输出数据。

故障现象：1、旋转编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”。

编码器的工作原理介绍一、光电编码器的工作原理光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。

这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。

光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。

由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。

此外，为判断旋转方向，码盘还可提供相位相差90°的两路脉冲信号。

根据检测原理，编码器可分为光学式、磁式、感应式和电容式。

根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。

（一）增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90o，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。

它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。

其缺点是无法输出轴转动的绝对位置信息。

（二）绝对式编码器绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。

这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。

显然，码道越多，分辨率就越高，对于一个具有 N位二进制分辨率的编码器，其码盘必须有N条码道。

目前国内已有16位的绝对编码器产品。

绝对式编码器是利用自然二进制或循环二进制（葛莱码）方式进行光电转换的。

绝对式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，绝对编码器可有若干编码，根据读出码盘上的编码，检测绝对位置。

脉冲编码器的工作原理
脉冲编码器是一种用于将物理量转换为数字脉冲信号的设备。

它可以将某一物理量（如位置、速度、角度等）转化为相应的电信号输出。

脉冲编码器通常由光电传感器和编码盘组成。

编码盘上有许多等距离分布的透明和不透明区域，当光电传感器扫描到透明区域时，光电传感器输出低电平信号；当扫描到不透明区域时，光电传感器输出高电平信号。

在工作时，脉冲编码器通过与被测物理量的运动相连，随着物理量的变化，编码盘也会随之旋转。

光电传感器不断扫描编码盘上的透明和不透明区域，根据透明和不透明区域的变化，输出相应的高低电平信号。

脉冲编码器的输出信号可以通过计数器进行计数，进而获取被测物理量的信息。

在一个完整的扫描周期内，计数器记录了光电传感器输出的脉冲数量，通过计数器的累加值和编码盘的设计参数可以得到被测物理量的具体数值。

需要注意的是，不同类型的脉冲编码器有不同的工作原理。

除了光电传感器和编码盘之外，还有磁性编码器、霍尔编码器等。

它们的工作原理和电路设计可能会有所不同，但基本原理都是将物理量转换为数字脉冲信号进行测量和计数。

stm32编码器工作原理
编码器是一种用于测量和控制旋转运动的设备。

它通过将旋转运动转换为电信号来实现。

STM32编码器工作原理如下：
1. 工作原理：编码器通常由两部分组成：光电开关和编码盘。

光电开关发出的光束在编码盘上形成一系列突起和凹槽。

当编码盘旋转时，光电开关将检测到光束的变化，从而产生相应的电信号。

2. 脉冲信号：编码器输出的电信号通常是一个周期性变化的脉冲信号。

脉冲信号的频率与旋转速度成正比，因此可以用来测量和计算旋转角度和速度。

3. 编码方式：编码器的主要工作方式有两种：增量式编码器和绝对式编码器。

- 增量式编码器：通过计算脉冲的数量和方向来测量旋转角度。

计数器接收到脉冲信号后，可以根据脉冲的增加或减少来确定旋转方向。

但是，增量式编码器无法确定起始位置。

- 绝对式编码器：具有固定的起始位置，可以直接输出旋转
角度的绝对值。

它通常采用多位二进制编码，每个角度位置都有唯一对应的编码。

绝对式编码器可以通过特定的解码方法来获取角度信息。

4. STM32编码器接口：STM32微控制器通常具有编码器接口
模块，用于接收和处理编码器的脉冲信号。

可以通过编程配置引脚和计数器等相关参数，以便正确地读取和使用编码器数据。

5. 应用领域：编码器广泛应用于机器人、数控机床、摄像机云台、电动汽车等需要测量和控制旋转运动的领域。

请注意，以上内容仅为编码器工作原理的简要描述，具体实现和应用可能会有所差异。

编码器的工作原理
编码器是一种常见的电子设备，它在许多领域都有着重要的作用，比如数字通信、计算机系统、工业控制等。

那么，编码器的工作原理是什么呢？下面我们将从基本原理、工作过程和应用领域等方面进行介绍。

首先，我们来了解一下编码器的基本原理。

编码器是一种将机械位移或角度转换为数字信号的装置。

它可以将机械运动转换为数字信号输出，以便于计算机或控制系统进行处理。

编码器通常由测量部分和信号处理部分组成，测量部分用于测量机械位移或角度，信号处理部分则将测量到的信号转换为数字信号输出。

其次，我们来了解一下编码器的工作过程。

编码器的工作过程可以分为测量、信号处理和输出三个步骤。

首先，测量部分通过内部的传感器或光电器件来测量机械位移或角度，然后将测量到的信号传输给信号处理部分。

信号处理部分会将测量到的模拟信号转换为数字信号，并进行相应的处理，最终输出数字信号供计算机或控制系统使用。

接下来，我们来了解一下编码器的应用领域。

编码器在工业控制领域有着广泛的应用，比如在数控机床、机器人、自动化生产线等设备中常常使用编码器来测量机械位移或角度，以实现精确的位置控制。

此外，编码器还在数字通信、计算机系统等领域有着重要的应用，比如在通信设备中用于信号的编码和解码，以及在计算机系统中用于位置反馈和运动控制等方面。

总的来说，编码器是一种将机械位移或角度转换为数字信号的装置，它的工作原理包括测量、信号处理和输出三个步骤。

编码器在工业控制、数字通信、计算机系统等领域都有着重要的应用，可以实现位置控制、信号编解码等功能。

通过对编码器的工作原理进行深入了解，我们可以更好地应用和理解这一重要的电子设备。

编码器工作原理编码器是一种常用的电子设备，用于将物理量转化为数字信号或编码形式，以便于计算机或其他数字设备进行处理和识别。

编码器广泛应用于工业自动化、机械控制、通信系统等领域。

一、编码器的基本原理编码器的工作原理基于信号的编码和解码过程。

它主要由传感器、信号处理电路和输出接口组成。

1. 传感器：编码器的传感器用于测量或检测物理量，如位置、角度、速度等。

常用的编码器传感器包括光电传感器、磁传感器、电容传感器等。

传感器将物理量转化为电信号或其他形式的信号。

2. 信号处理电路：编码器的信号处理电路用于将传感器输出的信号进行处理和编码。

它可以将模拟信号转化为数字信号，或者将物理量转化为特定编码形式。

信号处理电路通常由模拟电路和数字电路组成，包括滤波、放大、采样、量化等处理过程。

3. 输出接口：编码器的输出接口用于将编码后的信号传输给计算机或其他数字设备。

常用的输出接口包括数字接口（如RS-485、RS-232、TTL等）、模拟接口（如4-20mA、0-10V等）以及通信接口（如Ethernet、CAN等）。

二、编码器的工作模式编码器的工作模式主要分为增量式编码器和绝对式编码器两种。

1. 增量式编码器：增量式编码器通过测量物体的相对位移或旋转角度来输出脉冲信号。

它通常由一个光栅盘和一个光电传感器组成。

光栅盘上的刻线或孔隙会在物体运动时遮挡或透过光线，光电传感器会感应到这些变化，并输出相应的脉冲信号。

增量式编码器的输出信号包括A相脉冲、B相脉冲和Z相脉冲，其中A相和B相之间的相位差可以表示物体的运动方向。

2. 绝对式编码器：绝对式编码器通过测量物体的绝对位置或旋转角度来输出特定编码形式的信号。

它通常由一个编码盘和多个传感器组成。

编码盘上有一系列的刻线或编码位，每个刻线或编码位对应一个特定的编码。

传感器会感应到编码盘上的刻线或编码位，并输出相应的编码信号。

绝对式编码器的输出信号可以直接表示物体的位置或旋转角度，不需要进行计数或运算。
