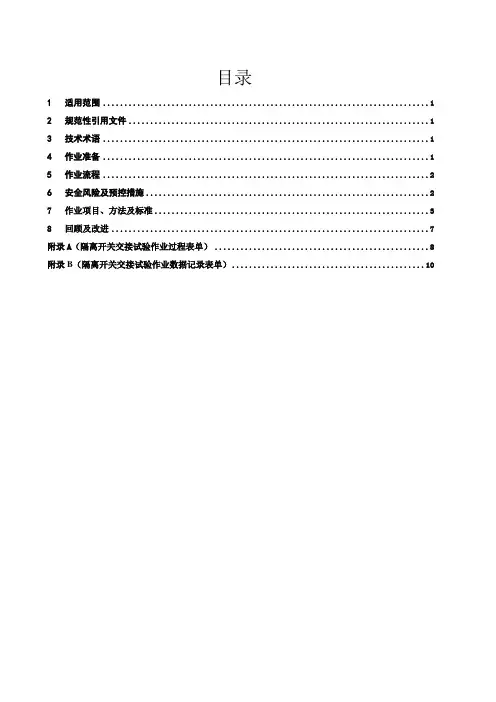

目录1 适用范围 (1)2 规范性引用文件 (1)3 技术术语 (1)4作业准备 (1)5作业流程 (2)6 安全风险及预控措施 (2)7作业项目、方法及标准 (3)8 回顾及改进 (7)附录A（隔离开关交接试验作业过程表单） (8)附录B（隔离开关交接试验作业数据记录表单） (10)隔离开关交接试验作业指导书1 适用范围本作业指导书适用于广西电网公司各单位管辖范围内隔离开关交接试验工作。
2 规范性引用文件GB 50150－2006 电气装置安装工程电气设备交接试验标准GB 26860-2011 电业安全工作规程发电厂和变电所电气部分GB 26861-2011 电业安全工作规程高压试验室部分DL 474－2006 现场绝缘试验实施导则Q/CSG 114002－2011 电力设备预防性试验规程Q/GXD 126.01－2009 电力设备交接和预防性试验规程3 技术术语无4作业准备4.1 人员配备序号人员分工人数备注1 工作负责人 1 由熟悉现场、熟悉设备的人员担任2 现场安全员 1 由有经验的人员担任，工作负责人可兼任3 作业人员 24 合计 3 所有工作人员需通过每年一次的GB26860-2011电业安全工作规程（发电厂和变电所电气部分）年度考试，经过必要的技能技术培训，可根据实际情况安排人员；高压试验人员应取得“高压试验”特种资格证书。
4.2 技术资料序号内容标准备注1 设备情况调查掌握隔离开关基本情况2 技术资料准备隔离开关出厂资料Q/GXD 126.01－2009《电力设备交接和预防性试验规程》及相关标准规程。
出厂试验数据报告4.3 物品配置表1: 安全防护用品及安全标识序号名称规格单位数量备注1 安全围栏卷 12 绝缘手套（自选）双 23 绝缘垫块 1表2：工器具及仪器仪表序号名称规格单位数量备注1 兆欧表2500V 台 1 绝缘电阻测试2 回路电阻测试仪台 1 回路电阻测试3 耐压测试仪套 1 耐压测试4 超声波探伤仪台 1 支柱绝缘子超声波探伤5 万用表 块 16 温、湿度计 个 17 电源电缆盘 220V 个 28 绝缘梯 把 19 裸铜线 米 若干 10 试验用连接导线 2.5mm2根 若干 11 线夹、绝缘带 个、卷、 若干 12绝缘绳根若干5 作业流程作业流程见图1。
10kV出线开关间隔预防性试验（电气部分）作业指导书.docxlOkV出线开关间隔预防性试验（电气部分）作业指导书木作业指导书适用于lokvdi线开关间隔（包括真空断路器、干式电流互感器、氧化锌避雷器）周期性的预防性试验（电气部分）工作。
2规范性引用文件GB3906—2006 3?6kV?40.5kV交流金属封闭开关设备和控制设备DL/T 474.5-2006现场绝缘试验实施导则第5部分:避雳器试验GB11032-2000交流无间隔金属氧化物避雳器GB50150—2006电气装置安装工程电气设备交接试验标准DL/T 474.4-2006现场绝缘试骑实施导则第4部分:交流耐压试国家电网安监［2009J664号《电力安全工作规程》（发电厂及变电站电气部分）DL/T 596—1996电力设备预防性试验规程广西水利电业集团有限公司“两票”管理规定（试行）3支持文件开关柜（包括真空断路器、干式电流互感器、氧化锌避雷器）使用说明书开关柜（包括真空断路器、干式电流互感器、氧化锌避雷器）出厂试验报告开关柜（包括真空断路器、干式电流互感器、氧化锌避雷器）交接试验报告历次预防性试验报告4安全及预控措施4.1安全措施4.1.1试验应填写变电第一种工作票。
4.1.2试验负责人应由有经验的人员担任，开始试验前，试验负责人应对全体试验人员详细布置试验中的安全注意事项。
4.1.3试验需要拆线时，拆前应做好标记，接后应进行检查。
4.1.4试验装置的金属外壳应可靠接地；高压引线应尽量缩短，必要时用绝缘物支持牢固。
4.1.5试验现场应装设遮栏或围栏，向外悬挂“止步，高压危险貯的标示牌，并派人看守。
4.1.6试验需加高压时，加压前必须认真检查试验结线与仪表的开始状态，正确无误，通知有关人员撤离到安全区域，并取得试验负责人许可，方可加压。
加压过程中应有人监护并呼唱。
高压试验工作人员应穿绝缘鞋，在全部加压过程中，应精力集中，不得与他人闲谈，随时警戒异常现象发生。
220kV变电站新建工程作业指导书目录1工程概况及工程量2编制依据3调试准备及作业条件4 调试方法及要求5本作业指导书执行的《工程建设标准强制性条文》条款6 安全技术措施7附录附录一：施工危险因素辨识、评价及控制对策表附录二：施工环境因素辨识、评价及控制对策表附录三：作业指导书交底记录表附录四：作业指导书实施小结表220kV变电站新建工程作业指导书1工程概况及工程量1.1该作业指导书适用于220kV变电站新建工程隔离开关（接地开关）试验。
2编制依据2.1《电力工业技术管理法规》2.2《制造厂说明书和技术文件》2.3《设计院设计图纸和技术要求》2.4《电力建设安全规程》DL5009-20022.5《电气装置安装工程电气设备交接试验标准》GB50150－20063调试准备及作业条件3.1试验作业要求：隔离开关（接地开关）安装调整已完成；配合安装人员检查所有附件是否齐全,并检查所有产品是否符合技术协议要求；厂家技术资料收集齐全。
3.2 现场已清理，无杂物放置。
3.3试验设备现场就位，安全工器具齐全。
3.4 调试现场具有380/220V交流试验电源，且试验电源可靠，容量充足。
3.5在进行隔离开关（接地开关）试验前，通知制造厂、监理公司代表到现场监督。
3.6作业活动的职责、分工和权限在试验过程中，所有技术问题由技术员主要负责，技术员除了做好本职工作外，还应协助班、组长做好班组工作，合理分配劳动力，合理安排工作。
班长主要负责工作安排，调节劳力安排，工作安排（包括安全工作）。
作业组长及组员应认真完成班、组长交给的任务，且保质保量完成。
3.7以本作业指导书为准则对有关试验人员已进行技术安全交底。
3.8雨雪，雷电天气禁止试验。
3.9试验所需的主要试验仪器。
测试仪表要求：所有使用的测量仪表均经检验合格，并在检定周期内。
4调试方法及要求4.1试验项目及标准4.2隔离开关（接地开关）试验程序4.3接口点关系：隔离开关（接地开关）安装调整已完成。

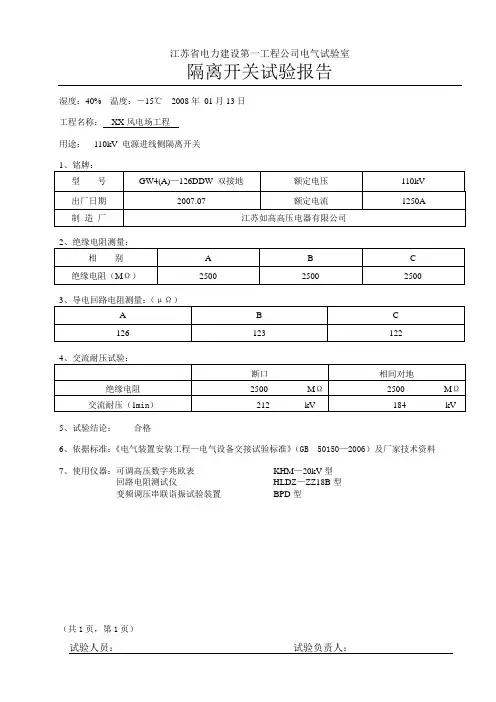

湿度：40% 温度：－15℃2008年01月13日工程名称：XX风电场工程用途：110kV 电源进线侧隔离开关5、试验结论：合格6、依据标准：《电气装置安装工程—电气设备交接试验标准》（GB 50150—2006）及厂家技术资料7、使用仪器：可调高压数字兆欧表KHM—20kV型回路电阻测试仪HLDZ—ZZ18B型变频调压串联诣振试验装置BPD型（共1页，第1页）湿度：40% 温度：－15℃2008年01月13日工程名称：XX风电场工程用途：110kV 母线PT隔离开关5、试验结论：合格6、依据标准：《电气装置安装工程—电气设备交接试验标准》（GB 50150—2006）及厂家技术资料7、使用仪器：可调高压数字兆欧表KHM—20kV型回路电阻测试仪HLDZ—ZZ18B型变频调压串联诣振试验装置BPD型（共1页，第1页）湿度：40% 温度：－15℃2008年01月13日工程名称：XX风电场工程用途：110kV 主变母线侧隔离开关5、试验结论：合格6、依据标准：《电气装置安装工程—电气设备交接试验标准》（GB 50150—2006）及厂家技术资料7、使用仪器：可调高压数字兆欧表KHM—20kV型回路电阻测试仪HLDZ—ZZ18B型变频调压串联诣振试验装置BPD型（共1页，第1页）湿度：40% 温度：－15℃2008年01月13日工程名称：XX风电场工程用途：110kV 主变中心点隔离开关5、试验结论：合格6、依据标准：《电气装置安装工程—电气设备交接试验标准》（GB 50150—2006）及厂家技术资料7、使用仪器：可调高压数字兆欧表KHM—20kV型回路电阻测试仪HLDZ—ZZ18B型变频调压串联诣振试验装置BPD型（共1页，第1页）。

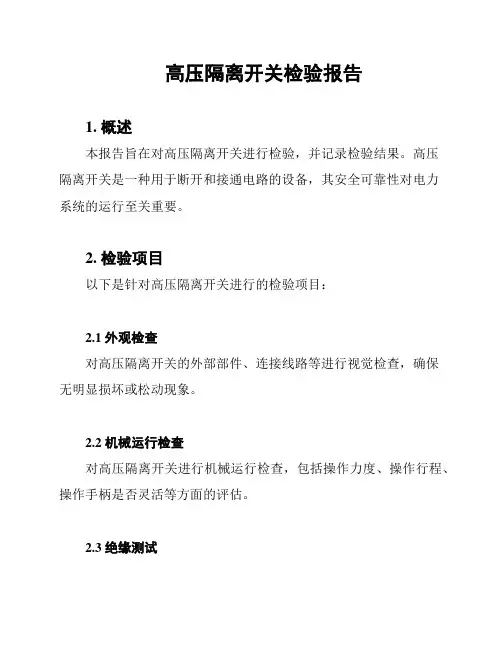

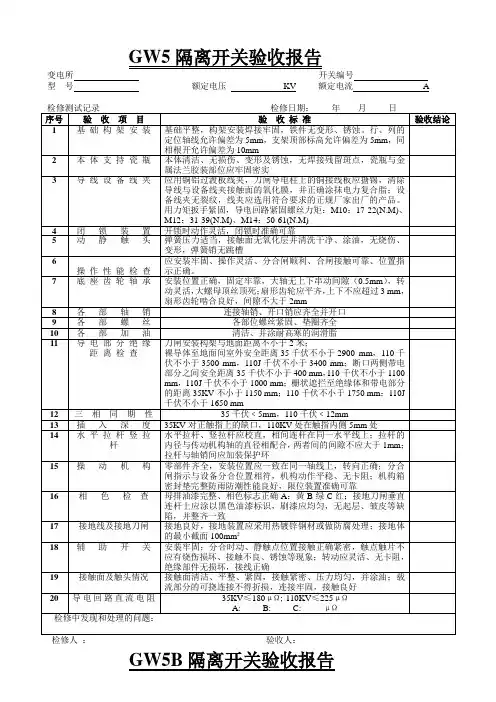

高压隔离开关检验报告1. 概述本报告旨在对高压隔离开关进行检验，并记录检验结果。
高压隔离开关是一种用于断开和接通电路的设备，其安全可靠性对电力系统的运行至关重要。
2. 检验项目以下是针对高压隔离开关进行的检验项目：2.1 外观检查对高压隔离开关的外部部件、连接线路等进行视觉检查，确保无明显损坏或松动现象。
2.2 机械运行检查对高压隔离开关进行机械运行检查，包括操作力度、操作行程、操作手柄是否灵活等方面的评估。
2.3 绝缘测试通过绝缘测试仪对高压隔离开关的绝缘性能进行检测，确保其绝缘强度符合要求。
2.4 脱扣操作试验对高压隔离开关进行脱扣操作试验，验证其断开电路时的可靠性。
2.5 其他检验项目根据实际需要，对高压隔离开关进行其他的检验项目，如接地性能检测、电气参数测试等。
3. 检验结果经过上述检验项目的评估，对高压隔离开关的检验结果如下：- 外观检查：未发现明显的损坏或松动现象。
- 机械运行检查：操作力度适宜，操作行程正常，操作手柄灵活。
- 绝缘测试：绝缘强度符合要求。
- 脱扣操作试验：断开电路时可靠性良好。
- 其他检验项目：接地性能良好，电气参数正常。
4. 结论根据对高压隔离开关的检验结果，我们得出以下结论：高压隔离开关通过了外观检查、机械运行检查、绝缘测试、脱扣操作试验和其他检验项目的评估，符合要求，并具备正常的工作性能和安全可靠性。
5. 建议基于以上的检验结果，我们建议高压隔离开关在使用过程中需要定期保养和维护，以确保其持续的可靠性和安全性。
以上报告仅根据实际检验情况进行描述，内容真实可信。

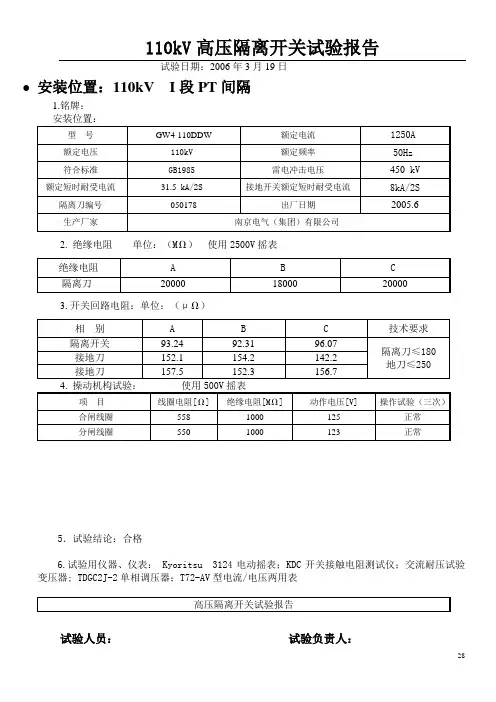

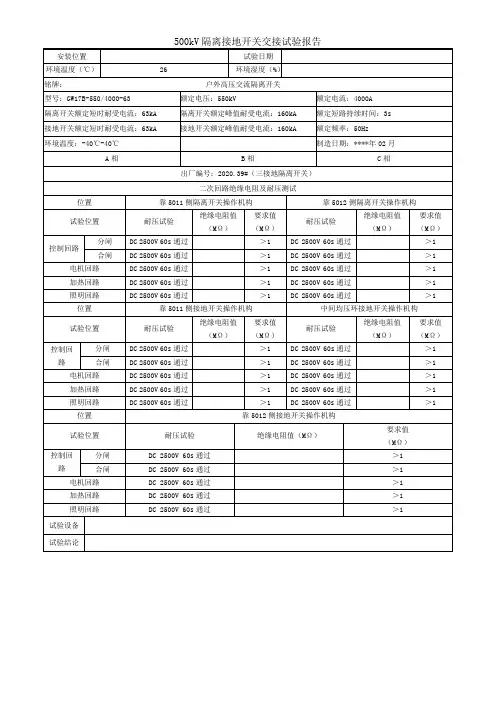

安装位置：110kV I段PT间隔1.铭牌：2.绝缘电阻单位：（MΩ）使用2500V摇表3.开关回路电阻：单位：（μΩ）5．试验结论：合格6.试验用仪器、仪表： Kyoritsu 3124电动摇表；KDC开关接触电阻测试仪；交流耐压试验变压器; TDGC2J-2单相调压器；T72-AV型电流/电压两用表安装位置：110kV # 1主变间隔1.铭牌：2.绝缘电阻单位：（MΩ）使用2500V摇表3.开关回路电阻：单位：（μΩ）5．试验结论：合格6.试验用仪器、仪表： Kyoritsu 3124电动摇表；KDC开关接触电阻测试仪；交流耐压试验变压器; TDGC2J-2单相调压器；T72-AV型电流/电压两用表安装位置：110kV #1主变间隔1.铭牌：2.绝缘电阻单位：（MΩ）使用2500V摇表3.开关回路电阻：单位：（μΩ）5．试验结论：合格6.试验用仪器、仪表： Kyoritsu 3124电动摇表；KDC开关接触电阻测试仪；交流耐压试验变压器; TDGC2J-2单相调压器；T72-AV型电流/电压两用表安装位置：110kV 河源线路间隔1.铭牌：2.绝缘电阻单位：（MΩ）使用2500V摇表3.开关回路电阻：单位：（μΩ）5．试验结论：合格6.试验用仪器、仪表： Kyoritsu 3124电动摇表；KDC开关接触电阻测试仪；交流耐压试验变压器; TDGC2J-2单相调压器；T72-AV型电流/电压两用表安装位置：110kV 河源线路间隔1.铭牌：2.绝缘电阻单位：（MΩ）使用2500V摇表3.开关回路电阻：单位：（μΩ）5．试验结论：合格6.试验用仪器、仪表： Kyoritsu 3124电动摇表；KDC开关接触电阻测试仪；交流耐压试验变压器; TDGC2J-2单相调压器；T72-AV型电流/电压两用表安装位置：110kV 河源线路间隔1.铭牌：2.绝缘电阻单位：（MΩ）使用2500V摇表3.开关回路电阻：单位：（μΩ）5．试验结论：合格6.试验用仪器、仪表： Kyoritsu 3124电动摇表；KDC开关接触电阻测试仪；交流耐压试验变压器; TDGC2J-2单相调压器；T72-AV型电流/电压两用表安装位置：110kV 母联1.铭牌：2.绝缘电阻单位：（MΩ）使用2500V摇表3.开关回路电阻：单位：（μΩ）5．试验结论：合格6.试验用仪器、仪表： Kyoritsu 3124电动摇表；KDC开关接触电阻测试仪；交流耐压试验变压器; TDGC2J-2单相调压器；T72-AV型电流/电压两用表试验人员：试验负责人：安装位置：110kV 高埔岗线路间隔1.铭牌：2.绝缘电阻单位：（MΩ）使用2500V摇表3.开关回路电阻：单位：（μΩ）5．试验结论：合格6.试验用仪器、仪表： Kyoritsu 3124电动摇表；KDC开关接触电阻测试仪；交流耐压试验变压器; TDGC2J-2单相调压器；T72-AV型电流/电压两用表安装位置：110kV 高埔岗线路间隔1.铭牌：2.绝缘电阻单位：（MΩ）使用2500V摇表3.开关回路电阻：单位：（μΩ）5．试验结论：合格6.试验用仪器、仪表： Kyoritsu 3124电动摇表；KDC开关接触电阻测试仪；交流耐压试验变压器; TDGC2J-2单相调压器；T72-AV型电流/电压两用表安装位置：110kV II段PT间隔1.铭牌：2.绝缘电阻单位：（MΩ）使用2500V摇表3.开关回路电阻：单位：（μΩ）5．试验结论：合格6.试验用仪器、仪表： Kyoritsu 3124电动摇表；KDC开关接触电阻测试仪；交流耐压试验变压器; TDGC2J-2单相调压器；T72-AV型电流/电压两用表。
隆顶电气单极单相带接地隔离开关试验报告单极隔离开关操作什么是单极隔离开关隔离开关ppt 隔离开关分类篇一：隔离开关维护技术标准隔离开关维护技术标准1.隔离开关（含电动）：（1）隔离（负荷）开关的触头接触面应平整、光洁无损伤，并涂以电力复合脂。
（2）分闸角度90度，允许误差+1度，测量方法D≤S≤D+0.0349LD--分闸时两闸刀根部距离(mm) S--分闸时两闸刀触头间距离(mm) L--所测根部距触头间距离(mm) （3）合闸时呈直线，开合位置的止钉间隙为1-3mm。
合闸状态时，主刀闸接触密贴，接触面涂以导电介质。
（4）瓷柱应垂直，误差不大于2度，瓷瓶清洁，无破损、烧伤、裂纹和放电痕迹，瓷釉剥落不大于300mm2。
（5）隔开引线和连接线的截面与开关的额定电流及所连接的接触网当量截面相适应，引线不得有接头。
隔开引线及连接线应连接牢固接触良好，无破损和烧伤。
引线摆动到极限位置对接地体的距离不小于350mm。
引线的长度应保证当接触悬挂受温度变化偏移时有一定的活动余量并不得侵入限界。
（6）电联接引线安装正确、牢固，距瓷瓶上裙边不小于150mm ，距接地体距离不小于400mm,电联接线松紧合适,能适应线索在极限温度内的变化。
（7）对一次操作的开关，分合过程中瞬时间隙不小于400mm。
（8）带接地刀闸的隔离开关，主闸刀与接地刀闸机械联锁要操作可靠、接地可靠，分闸后接地刀与带电部分距离不少于400mm。
（9）隔离开关操作机构应完好无损并加锁，操作机构灵活，转动部分注润滑油，铁件无锈蚀，操作时平稳正确无卡阻和冲击。
（10）新安装的隔离开关在投入运行前应做交流耐压试验，运行中每年用2500V的兆欧表摇测其绝缘电阻不小于1000MΩ，与前一次测量结果相比不应有显著降低。
（11）电动操作的隔离开关电动机应转向正确，机械系统润滑良好，分、合闸指示器与开关的实际位置相符。
驱动装置的电机和传动器的滑动离合器应符合技术要求。

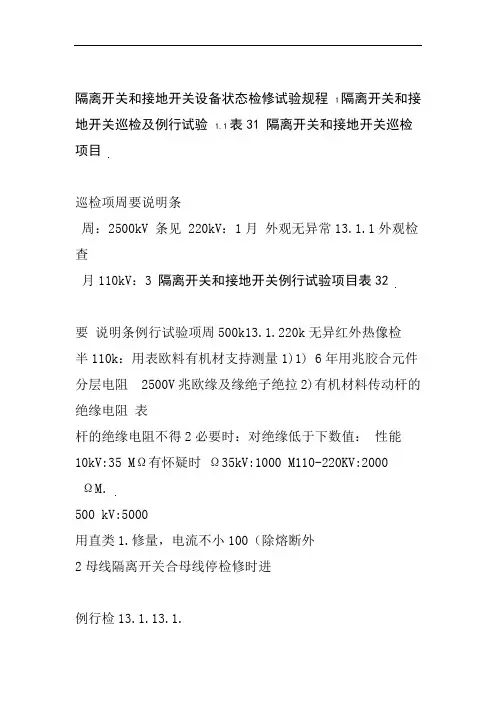

隔离开关和接地开关设备状态检修试验规程1隔离开关和接地开关巡检及例行试验 1.1表31 隔离开关和接地开关巡检项目巡检项周要说明条周：2500kV 条见 220kV：1月外观无异常13.1.1外观检查月110kV：3隔离开关和接地开关例行试验项目表32要说明条例行试验项周500k13.1.220k无异红外热像检半110k：用表欧料有机材支持测量1)1) 6年用兆胶合元件分层电阻 2500V兆欧缘及缘绝子绝拉2)有机材料传动杆的绝缘电阻表杆的绝缘电阻不得2必要时：对绝缘低于下数值：性能10kV:35 MΩ有怀疑时Ω35kV:1000 M110-220KV:2000ΩM．500 kV:5000用直类1.修量，电流不小100（除熔断外2母线隔离开关合母线停检修时进例行检13.1.13.1.外观检查1.1.1检查是否有影响设备安全运行的异物；检查支柱绝缘子是否有破损、裂纹；检查传动部件、触头、高压引线、接地线等外观是否有异常。
检查分、合闸位置及指示是否正确。
红外热像检测 1.1.2用红外热像仪检测开关触头等电气连接部位，红外热像图显示应无异常温升、温差和/或相对温差。
判断时，应考虑检测前3小时内的负荷电流及其变化情况。
测量和分析方。
《福建电网带电设备红外检测管理规定》、664DL/T 法可参考．例行检查 1.1.3a)就地和远方各进行2次操作，检查传动部件是否灵活；b)接地开关的接地连接良好；c)检查操动机构内、外积污情况，必要时需进行清洁；d)抽查螺栓、螺母是否有松动，是否有部件磨损或腐蚀；e)检查支柱绝缘子表面和胶合面是否有破损、裂纹；f)检查动、静触头的损伤、烧损和脏污情况，情况严重时应予更换；g)检查触指弹簧压紧力是否符合技术要求，不符合要求的应予更换；h)检查联锁装置功能是否正常；i)检查辅助回路和控制回路电缆、接地线是否完好；用1000V兆欧表测量电缆的绝缘电阻，应无显著下降；j)检查加热器功能是否正常；k)按设备技术文件要求对轴承等活动部件进行润滑。

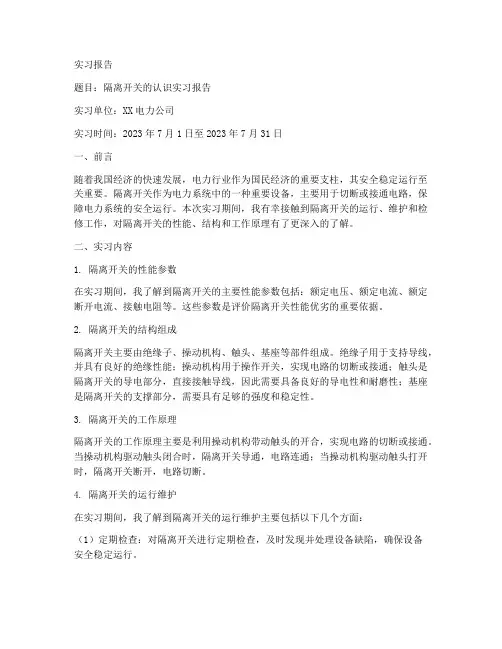

实习报告题目：隔离开关的认识实习报告实习单位：XX电力公司实习时间：2023年7月1日至2023年7月31日一、前言随着我国经济的快速发展，电力行业作为国民经济的重要支柱，其安全稳定运行至关重要。
隔离开关作为电力系统中的一种重要设备，主要用于切断或接通电路，保障电力系统的安全运行。
本次实习期间，我有幸接触到隔离开关的运行、维护和检修工作，对隔离开关的性能、结构和工作原理有了更深入的了解。
二、实习内容1. 隔离开关的性能参数在实习期间，我了解到隔离开关的主要性能参数包括：额定电压、额定电流、额定断开电流、接触电阻等。
这些参数是评价隔离开关性能优劣的重要依据。
2. 隔离开关的结构组成隔离开关主要由绝缘子、操动机构、触头、基座等部件组成。
绝缘子用于支持导线，并具有良好的绝缘性能；操动机构用于操作开关，实现电路的切断或接通；触头是隔离开关的导电部分，直接接触导线，因此需要具备良好的导电性和耐磨性；基座是隔离开关的支撑部分，需要具有足够的强度和稳定性。
3. 隔离开关的工作原理隔离开关的工作原理主要是利用操动机构带动触头的开合，实现电路的切断或接通。
当操动机构驱动触头闭合时，隔离开关导通，电路连通；当操动机构驱动触头打开时，隔离开关断开，电路切断。
4. 隔离开关的运行维护在实习期间，我了解到隔离开关的运行维护主要包括以下几个方面：（1）定期检查：对隔离开关进行定期检查，及时发现并处理设备缺陷，确保设备安全稳定运行。
（2）清洁保养：对隔离开关进行清洁保养，保持设备的外观整洁，绝缘子表面无污秽，触头接触良好。
（3）加油润滑：对隔离开关的操动机构进行加油润滑，保证机构运行顺畅。
（4）电气试验：定期进行电气试验，如绝缘子绝缘电阻测试、触头接触电阻测试等，确保设备性能良好。
5. 隔离开关的检修隔离开关的检修主要包括以下几个步骤：（1）解体检修：对隔离开关进行解体检修，检查各部件是否存在损坏或磨损，必要时进行更换。
（2）部件维修：对隔离开关的各个部件进行维修，如更换绝缘子、触头等。
