工程力学--材料力学(第五、六章)经典例题及讲解.

第五章习题5-1一矩形截面梁如图所示，试计算I-I截面A、B、C、D各点的正应力，并指明是拉应力还是压应力。

5-2一外伸梁如图所示，梁为16a号槽刚所支撑，试求梁的最大拉应力和最大压应力，并指明其所作用的界面和位置。

5-3一矩形截面梁如图所示，已知P=2KN,横截面的高宽比h/b=3;材料为松木，其许用应力为。

试选择横截面的尺寸。

5-4一圆轴如图所示，其外伸部分为空心管状，试做弯矩图，并求轴内的最大正应力。

5-5一矿车车轴如图所示。

已知a=0.6cm,p=5KN,材料的许用应力，试选择车轴轴径。

5-6一受均布载荷的外伸刚梁，已知q=12KN/m,材料的许用用力。

试选择此量的工字钢的号码.5-7图示的空气泵的操纵杆右端受力为8.5KN,截面I-I和II-II位矩形，其高宽比为h/b=3，材料的许用应力。

试求此二截面的尺寸。

5-8图示为以铸造用的钢水包。

试按其耳轴的正应力强度确定充满钢水所允许的总重量，已知材料的许用应力，d=200mm.5-9求以下各图形对形心轴的z的惯性矩。

5-10横梁受力如图所试。

已知P=97KN,许用应力。

校核其强度。

5-11铸铁抽承架尺寸如图所示，受力P=16KN。

材料的许用拉应力。

许用压应力。

校核截面A-A的强度，并化出其正应力分布图。

5-12铸铁T形截面如图所示。

设材料的许用应力与许用压应力之比为，试确定翼缘的合理跨度b.5-13试求题5-1中截面I-I上A、B、C、D各点处的切应力。

5-14制动装置的杠杆，在B处用直径d=30mm的销钉支承。

若杠杆的许用应力，销钉的，试求许可载荷和。

5-15有工字钢制成的外伸梁如图所示。

设材料的弯曲许用应力，许用且应力，试选择工字钢的型号。

5-16一单梁吊车由40a号工字钢制成，在梁中段的上下翼缘上各加焊一块的盖板，如图所示。

已知梁跨长=8m,=5.2m,材料的弯曲许用应力，许用且应力。

试按正应力强度条件确定梁的许可载荷，并校核梁的切应力。

第五章 梁的变形测试练习1. 判断改错题5—1—1 梁上弯矩最大的截面,挠度也最大，弯矩为零的截面，转角亦为零。

（ ）5-1—2 两根几何尺寸、支承条件完全相同的静定梁，只要所受荷栽相同，则两梁所对应的截面的挠度及转角相同，而与梁的材料是否相同无关. ( ） 5—1-3 悬臂梁受力如图所示，若A 点上作用的集中力P 在A B 段上作等效平移，则A 截面的转角及挠度都不变。

( ）5-1-4 图示均质等直杆(总重量为W ）,放置在水平刚性平面上，若A 端有一集中力P 作用，使A C 部分被提起,C B 部分仍与刚性平面贴合，则在截面C 上剪力和弯矩均为零.( ）5—1-5 挠曲线近似微分方程不能用于求截面直梁的位移. （ ） 5—1—6 等截面直梁在弯曲变形时,挠度曲线的曲率最大值发生在转角等于零的截面处。

（ ） 5-1—7两简支梁的抗刚度E I 及跨长2a 均相同，受力如图所示，则两梁跨中截面的挠度不等而转角是相等的. （ ） 5-1—8 简支梁在图示任意荷载作用下，截面C 产生挠度和转角,若在跨中截面C 又加上一个集中力偶M 0作用，则梁的截面C 的挠度要改变，而转角不变. （ )5—1-9 一铸铁简支梁，在均布载荷作用下，当其横截面相同且分别按图示两种情况放置时，梁同一截面的应力及变形均相同。

（ ） 5—1-10 图示变截面梁,当用积分法求挠曲线方程时，因弯矩方程有三个，则通常有6个积分常量。

( ）题5-1-3图题5-1-4图题5-1-8图题5-1-7图题5-1-9图2．填空题5-2—1 挠曲线近似微分方程EIx M x y )()("-= 的近似性表现在和。

5—2-2 已知图示二梁的抗弯度E I 相同,若使二者自由端的挠度相等，则=21P P 。

5-2-3 应用叠加原理求梁的变形时应满足的条件是：。

5-2—4 在梁的变形中挠度和转角之间的关系是。

5—2-5 用积分法求图示的外伸梁(B D 为拉杆)的挠曲线方程时，求解积分常量所用到的边界条件是，连续条件是.5—2-6 用积分法求图示外伸梁的挠曲线方程时，求解积分常量所用到边界条件是，连续条件是。

eBook工程力学（静力学与材料力学）习题详细解答（教师用书）(第5章)范钦珊 唐静静2006-12-18第5章轴向拉伸与压缩5－1试用截面法计算图示杆件各段的轴力，并画轴力图。

解：(a)题(b)题(c)题(d)题习题5－1图F NxF N(kN)x-3F Nx A5－2 图示之等截面直杆由钢杆ABC 与铜杆CD 在C 处粘接而成。

直杆各部分的直径均为d ＝36 mm ，受力如图所示。

若不考虑杆的自重，试求AC 段和AD 段杆的轴向变形量AC l Δ和AD l Δ解：()()N N 22ssππ44BCAB BC AB ACF l F l l d dE E Δ=+33321501020001001030004294720010π36.××+××=×=××mm ()3N 232c100102500429475286mm π10510π364..CDCD AD AC F l l l d E ΔΔ×××=+=+=×××5－3 长度l ＝1.2 m 、横截面面积为1.10×l0－3 m 2的铝制圆筒放置在固定的刚性块上；-10F N x习题5－2图刚性板固定刚性板A E mkN习题5－4解图直径d ＝15.0mm 的钢杆BC 悬挂在铝筒顶端的刚性板上；铝制圆筒的轴线与钢杆的轴线重合。

若在钢杆的C 端施加轴向拉力F P ，且已知钢和铝的弹性模量分别为E s ＝200GPa ，E a ＝70GPa ；轴向载荷F P ＝60kN ，试求钢杆C 端向下移动的距离。

解： a a P A E l F u u ABB A −=−（其中u A = 0）∴ 935.0101010.11070102.1106063333=×××××××=−B u mm钢杆C 端的位移为33P 32s s601021100935450mm π20010154...BC C B F l u u E A ×××=+=+=×××5－4 螺旋压紧装置如图所示。

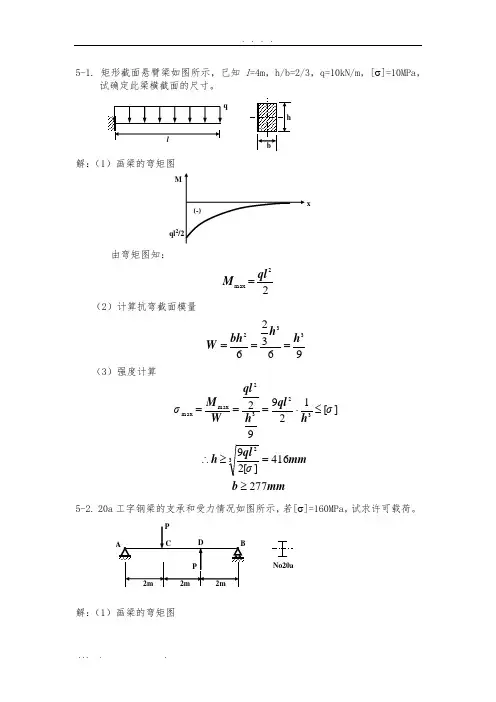

5-1. 矩形截面悬臂梁如图所示，已知l =4m ，h/b=2/3，q=10kN/m ，[σ]=10MPa ，试确定此梁横截面的尺寸。

解：（1）画梁的弯矩图由弯矩图知：22max ql M =（2）计算抗弯截面模量96326332h hbh W ===（3）强度计算mmb mm ql h h ql h ql W M 277416][29][12992323232max max ≥=≥∴≤⋅===σσσ5-2. 20a 工字钢梁的支承和受力情况如图所示，若[σ]=160MPa ，试求许可载荷。

解：（1）画梁的弯矩图qNo20aql 2x由弯矩图知：32max P M =（2）查表得抗弯截面模量3610237m W -⨯=（3）强度计算kNW P P WW PW M 88.562][3][3232max max =≤∴≤⋅===σσσ 取许可载荷kN P 57][=5-3. 图示圆轴的外伸部分系空心轴。

试作轴弯矩图，并求轴最大正应力。

解：（1）画梁的弯矩图由弯矩图知：可能危险截面是C 和B 截面 （2）计算危险截面上的最大正应力值x1.34kNmxC 截面：MPa d MW M CC C C C 2.63323max ===πσ B 截面：MPa D d D M W M BB BBB B B 1.62)1(32443max =-==πσ （3）轴的最大正应力值MPaC 2.63max max ==σσ5-8. 压板的尺寸和载荷如图所示。

材料为45钢，σs =380MPa ，取安全系数n=1.5。

试校核压板的强度。

解：（1）画梁的弯矩图由弯矩图知：危险截面是A 截面，截面弯矩是Nm M A 308=（2）计算抗弯截面模量3633210568.1)1(6m Hh bH W -⨯=-=（3）强度计算许用应力A-AxMPa nS253][==σσ强度校核][196max σσ MPa WM A==压板强度足够。

第五章弯曲应力5-1 直径为d的金属丝，环绕在直径为D的轮缘上。

试求金属丝内的最大正应变与最大正应力。

已知材料的弹性模量为E。

解：5-2 图示直径为d的圆木，现需从中切取一矩形截面梁。

试问：(1) 如欲使所切矩形梁的弯曲强度最高，h和b应分别为何值；(2) 如欲使所切矩形梁的弯曲刚度最高，h和b应分别为何值；解：(1) 欲使梁的弯曲强度最高，只要抗弯截面系数取极大值，为此令(2) 欲使梁的弯曲刚度最高，只要惯性矩取极大值，为此令5-3 图示简支梁，由№18工字钢制成，在外载荷作用下，测得横截面A 底边的纵向正应变ε=3.0×10-4，试计算梁内的最大弯曲正应力。

已知钢的弹性模量E =200GPa ，a =1m 。

解：梁的剪力图及弯矩图如图所示，从弯矩图可见：5-4 No.20a 工字钢梁的支承和受力情况如图所示。

若[]MPa 160=σ，试求许可载荷F 。

5-5 图示结构中，AB 梁和CD 梁的矩形截面宽度均为b 。

如已知AB 梁高为1h ，CD 梁高为2h 。

欲使AB 梁CD 梁的最大弯曲正应力相等，则二梁的跨度1l 和2l 之间应满足什么样的关系？若材料的许用应力为[σ]，此时许用载荷F 为多大？5-6 某吊钩横轴，受到载荷kN 130F =作用，尺寸如图所示。

已知mm 300=l ，mm 110h =，mm 160b =，mm 75d 0=，材料的[]MPa 100=σ，试校核该轴的强度。

5-7 矩形截面梁AB，以固定铰支座A及拉杆CD支承，C点可视为铰支，有关尺寸如图所示。

设拉杆及横梁的[]MPaσ，试求作用于梁B端的许可载荷F。

=1605-8 图示槽形截面铸铁梁，F=10kN，M e=70kN·m，许用拉应力[σt]=35MPa，许用压应力[σc]=120MPa。

试校核梁的强度。

解：先求形心坐标，将图示截面看成一大矩形减去一小矩形惯性矩弯矩图如图所示，C截面的左、右截面为危险截面。

工程力学材料力学（北京科技大学与东北大学）第一章轴向拉伸和压缩1-1：用截面法求下列各杆指定截面的内力解：(a):N1=0,N2=N3=P(b):N1=N2=2kN(c):N1=P,N2=2P,N3= -P(d):N1=-2P,N2=P(e):N1= -50N,N2= -90N(f):N1=0.896P,N2=-0.732P注（轴向拉伸为正，压缩为负）1-2：高炉装料器中的大钟拉杆如图a所示，拉杆下端以连接楔与大钟连接，连接处拉杆的横截面如图b所示；拉杆上端螺纹的内径d=175mm。

以知作用于拉杆上的静拉力P=850kN，试计算大钟拉杆的最大静应力。

解：σ1=2118504P kNS dπ==35.3Mpaσ2=2228504P kNS dπ==30.4MPa∴σmax=35.3Mpa1-3：试计算图a 所示钢水包吊杆的最大应力。

以知钢水包及其所盛钢水共重90kN ，吊杆的尺寸如图b 所示。

解：下端螺孔截面：σ1=19020.065*0.045P S=15.4Mpa上端单螺孔截面：σ2=2P S =8.72MPa上端双螺孔截面：σ3= 3P S =9.15Mpa∴σmax =15.4Mpa1-4：一桅杆起重机如图所示，起重杆AB为一钢管，其外径D=20mm,内径d=18mm;钢绳CB的横截面面积为0.1cm2。

已知起重量P=2000N，试计算起重机杆和钢丝绳的应力。

解：受力分析得：F1*sin15=F2*sin45F1*cos15=P+F2*sin45∴σAB=11FS=-47.7MPaσBC=22FS=103.5 MPa1-5：图a所示为一斗式提升机.斗与斗之间用链条连接,链条的计算简图如图b 所示,每个料斗连同物料的总重量P=2000N.钢链又两层钢板构成,如c所示.每个链板厚t=4.5mm,宽h=40mm,H=65mm,钉孔直径d=30mm.试求链板的最大应力.解:F=6PS1=h*t=40*4.5=180mm2S2=(H-d)*t=(65-30)*4.5=157.5mm2∴σmax=2FS=38.1MPa1-6:一长为30cm的钢杆,其受力情况如图所示.已知杆截面面积A=10cm2,材料的弹性模量E=200Gpa,试求;(1)AC. CD DB 各段的应力和变形.(2)AB杆的总变形.解: (1)σAC=-20MPa,σCD=0,σDB=-20MPa;△ l AC =NL EA =AC LEA σ=-0.01mm△ l CD =CD LEA σ=0△ L DB =DB LEA σ=-0.01mm (2) ∴ABl ∆=-0.02mm1-7:一圆截面阶梯杆受力如图所示,已知 材料的弹性模量E=200Gpa,试求各段的应力和应变. 解:31.8127AC ACCB CBPMPa S PMPa S σσ====AC AC ACLNL EA EA σε===1.59*104,CBCBCBLNLEA EAσε===6.36*1041-8:为测定轧钢机的轧制力,在压下螺旋与上轧辊轴承之间装置一测压用的压头.压头是一个钢制的圆筒,其外径D=50mm,内径d=40mm,在压头的外表面上沿纵向贴有测变形的电阻丝片.若测得轧辊两端两个压头的纵向应变均为ε=0.9*10-2,试求轧机的总轧制压力.压头材料的弹性模量E=200Gpa.解:NllEAllε∆=∆=∴NEAε=62.54*10N EA Nε∴==1-9：用一板状试样进行拉伸试验，在试样表面贴上纵向和横向的电阻丝来测定试样的改变。

5-1构件受力如图5-26所示。

试：(1)确定危险点的位置；(2)用单元体表示危险点的应力状态（即用纵横截面截取危险点的单元体，并画出应力）。

题5-1图解：a) 1) 危险点的位置：每点受力情况相同，均为危险点；2）用单元体表示的危险点的应力状态见下图。

b) 1) 危险点的位置：外力扭矩3T与2T作用面之间的轴段上表面各点；2）应力状态见下图。

c) 1) 危险点：A点，即杆件最左端截面上最上面或最下面的点；2）应力状态见下图。

d) 1）危险点：杆件表面上各点；2）应力状态见下图。

5-2试写出图5-27所示单元体主应力σ1、σ2和σ3的值，并指出属于哪一种应力状态（应力单位为MPa）。

10题5-2图AAT（a）（c）（d）364dFlπτ=a) b) c) d)a) b) c)解： a) 1σ=50 MPa, 2σ=3σ=0,属于单向应力状态b) 1σ=40 MPa, 2σ=0, 3σ=－30 MPa ，属于二向应力状态 c) 1σ=20 MPa, 2σ=10 MPa, 3σ=－30 MPa ，属于三向应力状态5-3已知一点的应力状态如图5-28所示（应力单位为MPa ）。

试用解析法求指定斜截面上的正应力和切应力。

题5-3图解：a) 取水平轴为x 轴，则根据正负号规定可知： x σ=50MPa , y σ=30MPa , x τ=0, α=－30 带入式（5-3），（5-4）得 ατασσσσσα2sin 2cos 22x yx yx --++==45MPaατασστα2cos 2sin 2x yx +-== -8.66MPab) 取水平轴为x 轴，根据正负号规定：x σ= -40MPa , y σ=0 , x τ=20 MPa , α=120带入公式，得：240sin 20240cos 20402040---++-=ασ=7.32MPa x τ= 240cos 20240sin 2040+--=7.32MPac) 取水平轴为x 轴，则x σ= -10MPa , y σ=40MPa , x τ= -30MPa,α=30代入公式得：60sin )30(60cos 2401024010----++-=ασ=28.48MPa x τ= 60cos 3060sin 24010---=-36.65MPaa)b)c)5-4已知一点的应力状态如图5-29所示（应力状态为MPa ）。

工程力学--材料力学(北京科大、东北大学版)第4版第五章习题答案-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII第五章习题5-1一矩形截面梁如图所示，试计算I-I截面A、B、C、D各点的正应力，并指明是拉应力还是压应力。

5-2一外伸梁如图所示，梁为16a号槽刚所支撑，试求梁的最大拉应力和最大压应力，并指明其所作用的界面和位置。

5-3一矩形截面梁如图所示，已知P=2KN,横截面的高宽比h/b=3;材料为松木，其许用应力为。

试选择横截面的尺寸。

5-4一圆轴如图所示，其外伸部分为空心管状，试做弯矩图，并求轴内的最大正应力。

5-5 一矿车车轴如图所示。

已知 a=,p=5KN,材料的许用应力，试选择车轴轴径。

5-6 一受均布载荷的外伸刚梁，已知q=12KN/m,材料的许用用力。

试选择此量的工字钢的号码.5-7 图示的空气泵的操纵杆右端受力为,截面I-I和II-II位矩形，其高宽比为h/b=3，材料的许用应力。

试求此二截面的尺寸。

5-8 图示为以铸造用的钢水包。

试按其耳轴的正应力强度确定充满钢水所允许的总重量，已知材料的许用应力，d=200mm.5-9 求以下各图形对形心轴的z的惯性矩。

5-10 横梁受力如图所试。

已知P=97KN,许用应力。

校核其强度。

5-11 铸铁抽承架尺寸如图所示，受力P=16KN。

材料的许用拉应力。

许用压应力。

校核截面A-A的强度，并化出其正应力分布图。

5-12 铸铁T形截面如图所示。

设材料的许用应力与许用压应力之比为，试确定翼缘的合理跨度b.5-13 试求题5-1中截面I-I上A、B、C、D各点处的切应力。

5-14 制动装置的杠杆，在B处用直径d=30mm的销钉支承。

若杠杆的许用应力，销钉的，试求许可载荷和。

5-15 有工字钢制成的外伸梁如图所示。

设材料的弯曲许用应力，许用且应力，试选择工字钢的型号。

5-16 一单梁吊车由40a号工字钢制成，在梁中段的上下翼缘上各加焊一块的盖板，如图所示。

材料力学第五章习题参考答案（上）
5-3 一受转矩m 作用的圆轴，半径为R ，从其中切出一长为a 的半圆柱体，在AFED 面上取坐标系O 2xyz ，验证作用于半圆柱体上的力系满足对y 轴的力矩平衡。

证明：
半圆ABFO 2面上的剪应力的作用线通过y 轴，对y 轴不产生力矩。

考察AFED 面(y 轴垂直纸面向外)：
剪应力对y 轴的力矩为逆时针方向，其大小为：
∫××=R P ad I m m 02ρρρ逆
考察半圆DCEO 1面，其上的力沿Z 方向的分量对y 其大小为：
逆顺
＝m ad I m a d d I m m R P
P =××=××××∫∫∫
0R 002sin ρρρθρθρρπ
可见作用于半圆柱体上的力系满足对y 轴的力矩平衡。

证毕。

5-5 画图示轴的扭矩图并求最大剪应力。

注意(c)图的AB 段上承受的是均匀分布转矩t ，它表示的是沿圆轴长每单位长度上的扭矩值（Nm/m ）。

(a)
33max 1616d m d m ππτ==
(b)
33max 4.38164.2d m d m ππτ==
(c)
对AB 段：33max 416)2(2d m d m ππτ== 对CD 段：33max 1616d
m d m ππτ== 所以3max 16d m πτ，发生在CD 段内。
