8279键盘显示C程序

1．8279功能介绍图3.1 8279 引脚图 8279是可编程的键盘、显示接口芯片。

它既具有按键处理功能，又具有自动显示功能，在单片机系统中应用很广泛。

8279内部有键盘FIFO （先进先出堆栈）/传感器，双重功能的8*8=64BRAM，键盘控制部分可控制8*8=64个按键或8*8阵列方式的传感器。

该芯片能自动消抖并具有双键锁定保护功能。

显示RAM容量为16*8，即显示器最大配置可达16位LED 数码显示。

（1）数据线DB0→DB7是双向三态数据总线，在接口电路中与系统数据总线相连，用以传送CPU 和8279之间的数据和命令。

（2）地址线/CS=0选中8279，当A0=1时，为命令字及状态字地址；当A0=0时，为片内数据地址，故8279芯片占用2个端口地址。

（3）控制线CLK：8279的时钟输入线。

IRQ：中断请求输出线，高电平有效。

/RD、/WR：读、写输入控制线。

SL0---SL3：扫描输出线，用来作为扫描键盘和显示的代码输出或直接输出线。

RL0---RL7：回复输入线，它们是键盘或传感器矩阵的信号输入线。

SHIFT：来自外部键盘或传感器矩阵的输入信号，它是8279键盘数据的次高位即D6位的状态，该位状态控制键盘上/下档功能。

在传感器方式和选通方式中，该引脚无用。

CNTL/S：控制/选通输入线，高电平有效。

键盘方式时，键盘数据最高位（D7）的信号输入到该引脚，以扩充键功能；选通方式时，当该引脚信号上升沿到时，把RL0---RL7的数据存入FIFO RAM 中。

OUTA0---OUTA3：通常作为显示信号的高4位输出线。

OUTB0---OUTB3：通常作为显示信号的低4位输出线。

/BD：显示熄灭输出线，低电平有效。

当/BD=0时将显示全熄灭。

2． 8279的工作方式8279有三种工作方式：键盘方式、显示方式和传感器方式。

（1） 键盘工作方式8279在键盘工作方式时，可设置为双键互锁方式和N 键循回方式。

8279键盘和显示程序#include<at89c52.h>#include<absacc.h>#include<stdio.h>#define COM8279 XBYTE [0xF2FF] //定义8279控制口#define DATA8279 XBYTE [0xF0FF] //定义8279数据口#define uchar unsigned char#define uint unsigned intuint keyval //定义键内码传递参数uint time //定义延时参数void delay(uint time)void key(void)void main(){delay(1300) //开机延时COM8279 = 0xD2 //清除RAM和FIFO delay(1)EA=1EX1=1 //开总中断,开外部中断1；IT1=1 //外部中断1选用下降沿COM8279=0x03 //8279键盘N键巡回,编码扫描，左端入口COM8279=0x2a //时钟分频设置,分频数为10COM8279=0x70 //设置读显示命令COM8279=0x90; //设置写显示命令while(1)}void delay (uint time) //传递参数为time{uchar jwhile (time--) //用time-1来进行循环{for (j=100;j>0;j--) //用j来进行125次循环,大约8us }}}void intsvr1(void) interrupt 2 using 1{keyval=DATA8279key()}//按键确认程序void key(void){switch(keyval){case 0xC3: //0号键赋值{P0=0x3F;DATA8279=P0;break;}case 0xC2: //1号键赋值；{P0=0x06;DATA8279=P0;break;}case 0xC1: //2号键赋值；{P0=0x5B;DATA8279=P0;break;}case 0xc0: //3号键赋值；{P0=0x4F;DATA8279=P0;break;}case 0xCB: //4号键赋值；{P0=0x66;DATA8279=P0;break;}case 0xCC: //5号键赋值；{P0=0x6D;DATA8279=P0;break;}case 0xC9: //6号键赋值；{P0=0x7D;DATA8279=P0;break;}case 0xC8: //7号键赋值；{P0=0x07;DATA8279=P0;break;}case 0xD3: //8号键赋值；{P0=0x7F;DATA8279=P0;break;}case 0xD2: //9号键赋值；{P0=0x6F;DATA8279=P0;break;}case 0xD1: //A号键赋值；{P0=0x77;DATA8279=P0;break;}case 0xD0: //B号键赋值；{P0=0x7C;DATA8279=P0;break;}case 0xE3: //C号键赋值；{P0=0x39;DATA8279=P0;break;}case 0xE1: //D号键赋值；{P0=0x5E;DATA8279=P0;break;}case 0xE2: //E号键赋值；{P0=0x79;DATA8279=P0;break;}case 0xE0: //F号键赋值；{P0=0x71;DATA8279=P0;break;}default:break;}}。

8279A可编程键盘显示接口实验内容一、实验目的学习8279A与微机8088系统的接口方法，了解8279A用在译码扫描和编码扫描方式时的编程方法，以及8088CPU用查询方式和中断方式对8279A进行控制的编程方法。

二、实验原理如图所示，系统中8279A接口芯片及其相关电路完成键盘扫描和显示，本实验以查询方式获取键盘状态信息，读取键值。

键值转换成显示代码供显示。

根据原理图5－20，得到键值和键名的对照表5－5，显示值和显示代码对照表。

三、实验程序清单见随机光盘，文件名为H8279.ASM四、实验步骤运行实验程序在DVCC－8086JHN上显示"8279－1"在系统键盘上输入数字键，在系统显示器上显示相应数字，按EXEC键显示"8279 good"，按其它键不予理睬。

源程序：CODE SEGMENTASSUME CS:CODESTART: JMP KEYLEDCONTPORT EQU 00DFHDA TAPORT EQU 00DEHDA TA1 EQU 0500HDA TA2 EQU 0508HDA TA3 EQU 0510HDA TA4 EQU 0518HDA TA5 EQU 0580HKEYLED: CALL FORMATCLDMOV DI,DATA5MOV CX,08HXOR AX,AXREP STOSBMOV SI,DATA2CALL LEDDISP ;DISP 8279-1MOV BYTE PTR DS:[0601H],00HKEY0: MOV DX,CONTPORTIN AL,DXTEST AL,07HJZ KEY0MOV CX,0FFFHDELAY1: LOOP DELAY1MOV DX,CONTPORTMOV AL,40HOUT DX,ALMOV DX,DATAPORTIN AL,DXMOV DI,AX ;AND AL,0F0HJZ KEY1MOV AX,DI ;CMP AL,10HJNZ KEY0MOV SI,DATA3CALL LEDDISPKEYEND: JMP KEYENDKEY1: CALL CONVERSMOV SI,DATA5CALL LEDDISPDJMP KEY0CONVERS:MOV BH,0HMOV AX,DIAND AL,0FHMOV BL,ALMOV AL,CS:[BX+DATA4]MOV Bl,DS:[0601H]MOV BH,0HMOV BYTE PTR DS:[BX+DA TA5],ALINC BXMOV DS:[0601H],BXCMP BX,08HJZ SA VE0RETSA VE0: MOV BYTE PTR DS:[0601H],0H RETLEDDISP:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:[0600H],00LED1: CMP BYTE PTR DS:[0600H],07H JA LED2MOV BL,DS:[0600H]MOV BH,0HMOV AL,CS:[BX+SI]MOV DX,DATAPORTOUT DX,ALADD BYTE PTR DS:[0600H],01HJNZ LED1LED2: RETLEDDISPD:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:[0600H],00LEDD1: CMP BYTE PTR DS:[0600H],07H JA LEDD2MOV BL,DS:[0600H]MOV BH,0HMOV AL,DS:[BX+SI]MOV DX,DATAPORTOUT DX,ALADD BYTE PTR DS:[0600H],01HJNZ LEDD1LEDD2: RETFORMAT: MOV BX,0MOV WORD PTR DS:[BX+0500H],5050HADD BX,2MOV WORD PTR DS:[BX+0500H],0079HADD BX,2MOV WORD PTR DS:[BX+0500H],0000HADD BX,2MOV WORD PTR DS:[BX+0500H],0000HADD BX,2MOV WORD PTR DS:[BX+0500H],4006HADD BX,2MOV WORD PTR DS:[BX+0500H],4040HADD BX,2MOV WORD PTR DS:[BX+0500H],076FHADD BX,2MOV WORD PTR DS:[BX+0500H],7F5BH ADD BX,2MOV WORD PTR DS:[BX+0500H],3F5EHADD BX,2MOV WORD PTR DS:[BX+0500H],3F5CH ADD BX,2MOV WORD PTR DS:[BX+0500H],076FHADD BX,2MOV WORD PTR DS:[BX+0500H],7F5BH ADD BX,2MOV WORD PTR DS:[BX+0500H],063FHADD BX,2MOV WORD PTR DS:[BX+0500H],4F5BH ADD BX,2MOV WORD PTR DS:[BX+0500H],6D66H ADD BX,2MOV WORD PTR DS:[BX+0500H],077DH ADD BX,2MOV WORD PTR DS:[BX+0500H],6F7FHADD BX,2MOV WORD PTR DS:[BX+0500H],7C77HADD BX,2MOV WORD PTR DS:[BX+0500H],5E39HADD BX,2MOV WORD PTR DS:[BX+0500H],7179HRETCODE ENDSEND START。

实验5键盘显示控制器8279应用实验实验五键盘显示控制器 9 8279 应用实验一、实验目的 1、掌握 51 系统中，扩展 8279 键盘显示接口的方法。

2、掌握 8279 工作原理和编程方法。

二、预备知识 8279A 是一种通用的可编程键盘/显示器接口器件，可对 64 个开关矩阵组成的键盘进行自动扫描，接收键盘上的输入信息，存入内部的 FIFO 存放器，并在有键输入时，CPU 请求中断。

8279A 内部还有一个 16×8 的显示缓冲器，能对 8 位或 16 位 LED 自动扫描，使显示缓冲器的内容在 LED 上显示出来。

1 1 、引脚功能 DB0～DB7：双向数据总线，以便和 CPU 之间传递命令、数据和状态。

CLK ：时钟输入线，以产生内部时钟。

RESET ：复位线，高电平有效。

复位后，8279A 置为 16 位显示左边输入，编码扫描键盘，时钟系数为 31。

/CS ：片选，低电平有效。

A0 ：地址输入线，用以区分数据线传送的是数据还是命令。

A0=0 传送的是数据；A0=1传送的是命令。

/RD ：读线，低有效，内部缓冲器信息送 DB0～DB7。

/WR ：写线，低有效。

收数据总线上的信息写入内部缓冲区。

IRQ ：中断请求输出线，高有效。

当 FIFO RAM 中有键输入数据时，IRQ 升为高电平，向 CPU 请求中断。

CPU 读出 FIFO RAM 时，IRQ 变为低电平，假设 RAM 中数据还有，IRQ 又返回高电平，直至RAM 中为空，IRQ 才保持低电平。

SL0～SL3 ：输出扫描线，用以对键盘/传感器矩阵和显示器进行扫描。

RL0～RL7 ：键盘/传感器矩阵的行(列)数据输入线。

其内部有拉高电阻，使之保持高电平。

SHIFT ：换档输入线，内部有拉高电阻，使之保持高电平。

TL/STB：控制/选通输入线，内部有拉高电阻，使之保持高电平。

OUTA0～OUTA3：四位输出口。

OUTB0～ OUTB3：四位输出口。

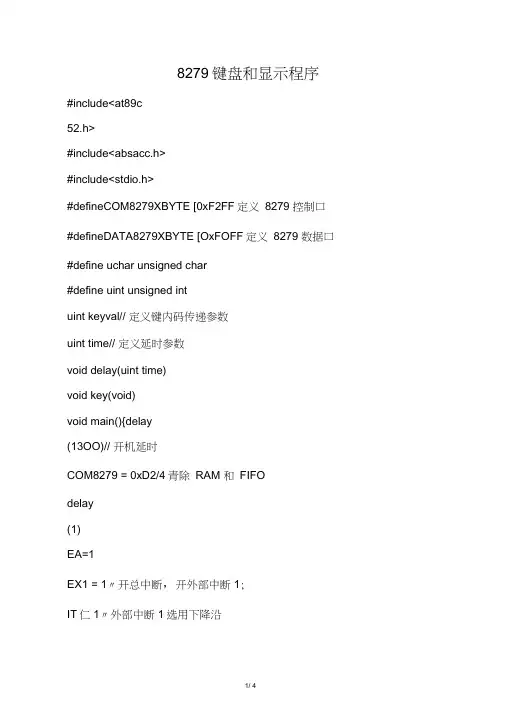

8279键盘和显示程序#include<at89c52.h>#include<absacc.h>#include<stdio.h>#defineCOM8279XBYTE [0xF2FF定义8279 控制口#defineDATA8279XBYTE [OxFOFF定义8279 数据口#define uchar unsigned char#define uint unsigned intuint keyval// 定义键内码传递参数uint time// 定义延时参数void delay(uint time)void key(void)void main(){delay(13OO)// 开机延时COM8279 = 0xD2/4青除RAM 和FIFOdelay(1)EA=1EX1 = 1〃开总中断，开外部中断1;IT仁1〃外部中断1选用下降沿COM8279=OxOO//8279键盘双键互锁，编码扫描，左端入口COM8279=Ox12〃时钟分频设置，分频数为18COM8279=0x70COM8279=0x90;while(1)}void delay (uint time)// 传递参数为time{uchar j// 设置读显示命令// 设置写显示命令while (time--)// 用time-1 来进行循环{for (j=100;j>0;j--)//用j 来进行125次循环,大约8us}}}void intsvr1(void) interrupt 2 using 1{keyval=DATA8279key()}〃按键确认程序void key(void){switch(keyval){case 0xC3:{P0=0x3F;DATA8279=P0;break;}case 0xC2:{P0=0x06;DATA8279=P0;break;}case 0xC1:{//0 号键赋值//1 号键赋值；//2 号键赋值；P0=0x5B;DATA8279=P0;break;}case 0xc0://3 号键赋值；DATA8279=P0; break;}case 0xCB:{P0=0x66;DATA8279=P0;break;}case 0xCC:{P0=0x6D;DATA8279=P0;break;}case 0xC9:{P0=0x7D;DATA8279=P0;break;}case 0xC8://4 号键赋值；//5 号键赋值；//6 号键赋值；//7 号键赋值；{P0=0x07;DATA8279=P0;break;}case 0xD3://8 号键赋值；DATA8279=P0;break;}case 0xD2:{P0=0x6F;DATA8279=P0;break;}case 0xD1:{P0=0x77;DATA8279=P0;break;}case 0xD0:{P0=0x7C;DATA8279=P0;break;}//9 号键赋值；//A 号键赋值；//B 号键赋值；case 0xE3://C 号键赋值；{P0=0x39;DATA8279=P0;break;}case 0xE1:{P0=0x5E;DATA8279=P0;break;}case 0xE2:{P0=0x79;DATA8279=P0;break;}case 0xE0:{P0=0x71;DATA8279=P0;break;}default:break;}}//D 号键赋值；//E 号键赋值；//F 号键赋值；{P0=0x4F; {P0=0x7F;。
