66kV消弧线圈技术规范

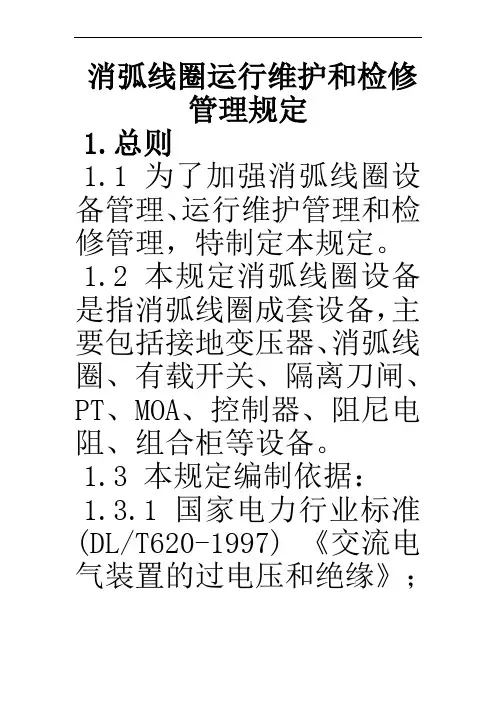

消弧线圈运行维护和检修管理规定1.总则1.1 为了加强消弧线圈设备管理、运行维护管理和检修管理，特制定本规定。

1.2 本规定消弧线圈设备是指消弧线圈成套设备，主要包括接地变压器、消弧线圈、有载开关、隔离刀闸、PT、MOA、控制器、阻尼电阻、组合柜等设备。

1.3 本规定编制依据：1.3.1 国家电力行业标准(DL/T620-1997) 《交流电气装置的过电压和绝缘》；1.3.2国家电力行业标准(DL/T572-95) 《电力变压器运行规程》；1.3.3国家电力行业标准(DL/T574-95) 《有载分接开关运行维修导则》；1.3.4国家电力行业标准(DL/T596-1996) 《电力设备预防性试验规程》1.3.5国家电力行业标准(DL/T684-1999) 《继电保护》；1.3.6国家标准(GB 10229-88) 《电抗器－消弧线圈》1.3.7国家标准（GB/T 6451-1999）《三相油浸式２消弧线圈设备运行检修规定电力变压器技术参数和要求》1.3.8国家标准(GB 10229-88) 《电抗器－消弧线圈》1.3.9国家电力公司国电发[2000]589号《防止电力生产重大事故的二十五项重点要求》（2000）；1.3.10厂家说明书《消弧线圈用CF、CV 型复合式有载分接开关使用说明书》上海华明《BPKI200-10/35型干式真空开关有载分接开关使用说明书》双城开关上海思源电气股份有限公司（版权所有）V1.0 仅供参考３《MFKI120-10/35型干式空气有载分接开关使用说明书》吴江芦墟1.4 公司系统所属各供电公司、高压运行部、变电检修公司分管运行、检修工作的各级领导、变电运行、变电检修专职和变电站值班人员、开关检修人员以及工程建设管理部门、设计部门、施工单位均应熟悉本规定，并认真贯彻执行。

1.5 本规定由生产运营部负责解释。

2．目的和构成2．1装设消弧线圈的目的2.1.1电力行业标准４消弧线圈设备运行检修规定DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》规定：3kV～10kV不直接连接发电机的系统和35kV、66kV系统，当单相接地故障电容电流不超过下列数值时，应采用不接地方式；当超过下列数值又需在接地故障条件下运行时，应采用消弧线圈接地方式： a)3kV～10kV钢筋混凝土或金属杆塔的架空线路构成的系统和所有35kV、66kV系统，10A。

6. 消弧线圈技术标准执行指导意见一、范围本指导意见包含了消弧线圈的性能参数、技术要求、测试项目及方法、运维检修、现场试验、状态评价、技术监督等相关技术标准。

适用于6kV～66kV消弧线圈（含固定补偿和自动调谐方式），用于指导公司系统6kV～66kV 的消弧线圈检修、试验和技术监督等工作。

二、标准体系概况本指导意见针对消弧线圈相关国家标准、行业标准、企业标准进行梳理，共梳理各类标准9项，分类形成主标准2项，从标准5项，支撑标准2项。

（一）主标准消弧线圈主标准是消弧线圈的技术规范、技术条件类标准，包括基本功能、分类、构成、设备参数值、型式试验/出厂试验项目及要求等内容。

消弧线圈主标准共2项，标准清单详见表1。

表1 消弧线圈设备主标准清单序号标准号标准名称1DL/T 1057-2007自动跟踪补偿消弧线圈成套装置技术条件2 GB/T 1094.6-2011 电力变压器第6部分：电抗器1.《自动跟踪补偿消弧线圈成套装置技术条件》（DL/T 1057-2007）本标准规定了自动跟踪补偿消弧线圈成套装置的基本功能和构成、使用条件、分类，成套装置和主要部件的技术要求、试验方法、检验规则等要求。

适用于6kV～66kV 电压等级中性点谐振接地系统的自动跟踪补偿消弧线圈成装置。

2.《电力变压器第6部分：电抗器》（GB/T 1094.6-2011）本标准规定了电抗器的基本功能、使用条件、试验要求和方法。

其中第10章适用于接地变压器，第11章适用于6kV～66kV电压等级中性点谐振接地系统的消弧线圈。

（二）从标准消弧线圈从标准是指消弧线圈设备在现场试验、状态评价、技术监督等方面应执行的技术标准；消弧线圈从标准包括以下分类：现场试验类、状态评价类、技术监督类。

消弧线圈从标准共5项，标准清单详见表2。

表2 消弧线圈设备从标准清单标准分类序号标准号标准名称现场试验类1 GB 50150-2016电气装置安装工程电气设备交接试验标准2 Q/GDW 1168-2013 输变电设备状态检修试验规程状态评价类1 Q/GDW 10601-2017 消弧线圈装置状态评价导则2 Q/GDW 600-2011 消弧线圈装置状态检修导则技术监督类 1 Q/GDW 11076-2013 消弧线圈装置技术监督导则（三）支撑标准消弧线圈支撑标准是支撑上述主、从标准中相关条款的国家标准、行业标准、企业标准等相关标准。

号:Q/kqnd2006020001双泡子变电所66KV消弧线圈大修标准化作业指导书编写: 孟繁富__________年____月____日审核:____________ __________年____月____日批准:____________ __________年____月____日作业负责人:__________________作业时间: 2006年03月01日08时00分至2006年03月01日17时30分通辽市科尔沁区农电局电气检测公司目录1.标准化作业流程图2.范围3.引用文件4.准备阶段5设备检修流程图6.作业程序及作业标准7.验收8.作业指导书执行情况评估1. 标准化作业流程图变电检修标准化作业流程图1.准备阶段确定作业任务编制标准化作业指导书班前会：学习本作业指导书2.作业阶段停电申请专利报批填写工作票并签发准备工器具、备品备件及材料履行工作许可手续进入工作现场、交待危险点及签名现场工器具、材料摆放开始作业并履行工作监护制度，中间验收作业完毕，进行验收履行工作终结手续3.结束阶段进行技术资料整理班后会：总结本次作业经验教训2. 范围本作业指导书针对双泡子变电所66KV消弧线圈大、小修工作。

此作业指导书同样适用于该设备绝缘试验工作。

3．引用文件《电业安全工作规程(热力和机械部分)》电安生字[1994]227号《电力安全工作规程(变电站和发电厂电气部分)》《电力变压器检修工艺导则(试行)》东电生字[1990]756号《电力变压器检修导则》DL/T573－19954．准备阶段4.1 准备工作安排双泡子变电所66KV消弧线圈大修准备工作安排4.2作业人员要求双泡子变电所66KV消弧线圈大修作业人员要求4.3工器具双泡子变电所66KV消弧线圈大修作业工器具责任人：-4.4备品备件及材料双泡子变电所66KV消弧线圈大修作业备品备件及材料责任人：4.5定置图及围栏图双泡子变电所66KV消弧线圈大修作业定置图及围栏图1222255工器具材料吊车1#主变压器2#主变压器由此出入123456图例名称“在此工作”牌“止步，高压危险”牌“禁止合闸，有人工作”牌“禁止合闸，线路有人工作”牌“禁止攀登，高压危险”牌“从止上下”牌接地线变压器隔离开关电流互感器断路器遮栏熔断器支柱绝缘子22555553333隔离开关断路器电流互感器消弧线圈4.6危险点分析及安全控制措施双泡子变电所66KV 消弧线圈大修作业危险点分析及安全控制措施4.7人员分工双泡子变电所66KV消弧线圈大修人员分工5.设备检修流程图双泡子变电所66KV消弧线圈大修检修流程图开工气体继电器检查测温装置检查二次接线检查缺陷处理本体油箱检查储油柜检查分接开关检查预防性试验竣工6.作业程序及作业标准6.1开工6.3动火6.4检修内容及工艺标准双泡子变电所66KV消弧线圈大修施工内容及工艺标准6.5竣工双泡子变电所66KV消弧线圈大修工程竣工7.验收消弧线圈大修工程验收双泡子变电所66KV双泡子变电所66KV消弧线圈大修作业指导书执行情况评估。

消弧线圈运行规程1．总则1.1中性点装设消弧线圈自动调谐装置的目的运行经验表明，消弧线圈对减小故障点接地残流、抑制间歇性弧光过电压和由于电磁式电压互感器饱和而产生的谐振过电压，降低线路的事故跳闸率，减少人身伤亡和设备损坏都有明显作用。

电力行业标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》中明确规定：3～10KV架空线路构成的系统和所有35、66KV电网，当单相接地故障电流大于10A时，中性点应装设消弧线圈，3～10KV电缆和架空线路构成的系统，当单相接地故障电流大于10A时，中性点应装设消弧线圈。

1.2XHK-Ⅱ型消弧线圈自动调谐装置的构成一次设备包括：接地变压器、消弧线圈（带有载分接开关）、中性点单相PT、单相隔离开关、内过压保护器（避雷器）和阻尼电阻。

二次设备包括：微机调谐器、自动调谐控制屏（PK屏）、阻尼电阻控制器。

1.3阜北风电场35kV系统采用中性点经消弧线圈接地方式，消弧线圈对系统单相接地电容电流采用过补偿方式。

发生接地故障后，消弧线圈投入中电阻进行选线，选线结束后，给故障线路发出跳闸信号，切除故障线路。

2、正常运行时注意事项2.1在正常情况下，消弧线圈自动调谐装置必须投入运行；2.2正常情况下消弧线圈自动调谐装置应投入自动运行状态；2.3消弧线圈和其它电气设备一样，由调度实行统一管理,操作前必须有当值调度员的命令才能进行操作；2.4禁止将一台消弧线圈同时接在两台接地变压器（或变压器）的中性点上；2.5运行人员应熟知整套设备的功能及操作方法，特别是微机调谐器面板上的键盘操作；3、消弧线圈自动调谐装置投入运行操作步骤：（1）、检查组合柜内设备是否清洁，有无杂物，组合柜门锁是否正常使用（2）、接地变消弧线圈接线是否正确无误，高低压电缆符合电气安全规范（3）、合上PK屏后交、直流电源开关；（4）、合上消弧线圈与中性点之间单相隔离开关；（5）、合上微机调谐器电源开关；4、消弧线圈自动调谐装置退出运行操作步骤：（1）、断开微机调谐器电源开关；（2）、拉开消弧线圈与中性点之间单相隔离开关；（3）、断开PK屏后交、直流电源开关；5、一次设备的投运A．资料交接，由安装调试方将所有资料进行移交（包括设备合格证、出厂试验报告、所有钥匙、说明书、讲义、图纸、调试报告等）B。

10kV-66kV消弧线圈技术监督规定1.引言本文档是针对10kV-66kV消弧线圈技术进行监督的规定。

主要目的是为了保障设备的安全运行，防止事故的发生。

本规定适用于消弧线圈的使用、维护和监督等相关环节。

2.消弧线圈的分类消弧线圈通常分为空气变压器式和油浸式两种，其中空气变压器式更常见。

消弧线圈按功率划分，分为10kV-35kV和35kV-66kV两大类。

3.消弧线圈技术要求3.1 基本性能参数消弧线圈还原时间、绝缘处理、与电动机匹配等基本性能参数非常关键。

主要检查项目包括正常工作电流、最大工作电压、额定工作电压、合闸恢复时间、断开恢复时间、稳态时不升温等。

3.2 防爆措施消弧线圈通常工作时会需要承受很高的电压和电流。

如果没有合理的防爆措施，很容易就会引发火灾、爆炸等意外事件。

因此，在设备使用、维护和监督等过程中，必须要加强防爆措施，特别是在设备密闭性差或操作空间狭小的场所。

3.3 外观检查在日常的使用中，应该及时对设备进行外观检查，主要检查设备表面是否有裂纹、损伤、氧化等情况。

同时也要检查设备是否存在腐蚀、损坏、变形等情况，并及时采取维修措施。

3.4 其他注意事项•在操作设备时应该特别小心谨慎，操作过程应该稳定、缓慢，尽量避免冲击或急动作。

•在维护设备时需要特别注意设备断电后未完全放电，应该采取安全措施，避免触电事故。

•操作设备时应该保证周围的通风环境，防止电气设备因温度过高导致损坏。

•对于需要长时间不操作的消弧线圈，应特别注意保养。

4.设备监督在使用消弧线圈的过程中，需要定期对设备进行检查和维护。

具体要求包括：•维护计划：按照设备的使用频率，制定定期维护计划，保证设备的正常运行和稳定性。

•维护记录：在维护过程中，应当记录设备的维护情况，并建立相应的档案。

•安全监督：长期使用消弧线圈的设备，应该建立安全监督机制，特别是对于一些经常出现安全问题的设备，要定期进行更严格的安全监督。

5.结论本文简要介绍了10kV-66kV消弧线圈技术监督规定，包括了消弧线圈的分类、技术要求、设备监督等方面的内容。

河南66千伏变电站新建工程消弧线圈安装作业指导书批准：年月日审核：年月日编写：年月日作业负责人：盘锦电力建设有限公司河南66千伏变电站新建工程施工项目部目录1、目的2、工作任务3、引用文件4、作业准备阶段5、危险点辨识、风险评价和风险控制策划及控制措施表6、作业阶段7、竣工及验收1、目的确定本作业项目质量技术、安全、文明施工要求，确定施工方法、技术措施、指导施工作业，确保本项目符合达标投产、优质工程要求，特编制本作业指导书2、工作任务河南66千伏变电站新建工程消弧线圈XDZJ1-1900/66 1台安装施工3、引用文件4、作业准备阶段4.1施工前准备工作4.2召开班前会（详见班组日志）4.3作业人员要求河南66千伏变电站新建工程消弧线圈施工作业人员要求4..4人员分工及应具备的条件4..4.1组织分工及职责河南66千伏变电站工程消弧线圈施工组织分工及职责4.4.2作业人员分工河南66千伏变电站新建工程消弧线圈施工作业人员分工4.5主要工器具及备品备件、材料4.5.1主要工器具、备品备件及材料河南66千伏变电站新建工程消弧线圈施工工器具、备品备件及材5、危险点辨识、风险评价和风险控制策划及控制措施表注：1、风险值D及风险级别：D<20,1级；D:20-69,2级；D:70-160,3级；D:161-320,4级；D:>320,5级。

3级至5级为重大职业健康安全风险。

2、风险控制策划方式：D≥70，目标、管理方案、作用指导性文件。

D<70，作用指导性文件5.1环境因素分析及环境控制措施5.2文明施工要求河南66千伏变电站新建工程消弧线圈施工文明施工要求6、作业阶段施工项目流程图6.3施工内容及工艺标准河南66千伏变电站新建工程消弧线圈施工作业内容及工艺标准7、竣工及验收。

一、技术条件1.1 总则1.1.1 本技术规范书仅限于国电库玛拉克河小石峡水电站发电机中性点消弧线圈柜项目。

它包括消弧线圈柜的功能设计、结构、性能、安装和试验等方面的技术要求。

1.1.2 供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。

并且对设备安装地点所在国家有关安全、环保等强制性标准，要求满足其要求。

1.1.3 招标技术规范书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。

1.1.4 合同签定后，供方应提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给买方，由需方确认。

1.1.5 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。

1.1.7 本技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.1.8 除非得到需方的认可，供方提供的设备、材料及零部件均不包含对人体有害的物质。

1.1.9 供方提供的资料数据单位全部采用国际单位制。

1.1.10 本设备技术规范书未尽事宜，由供需双方协商确定。

2 技术要求供方应遵循的主要现行标准GB 4208 《外壳防护等级》GB191 《包装贮运标志》DL/T 620 《交流电气装置的过电压保护和绝缘配合》GB 311.1 《高压输变电设备的绝缘配合》GB8287.1 《高压支柱绝缘子第一部分：技术条件》IEC60815 《污秽绝缘子选用导则》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB/T13384 《机电产品包装通用技术条件》GB11022 《高压开关设备通用技术条件》GB11021 《电气绝缘的耐热性评定和分级》GB2706 《交流高压电器动热稳定试验方法》GB3906 《交流金属封闭开关设备和控制设备》承包人采用的标准应不低于国家标准以及有关部颁标准。

选用的标准，应是签订合同时颁布的最新版本。

消弧线圈及接地变压器运维技术标准1 运行规定1.1 一般规定1.1.1 消弧线圈控制屏交直流输入电源应由站用电系统、直流系统独立供电，不宜与其它电源并接，投运前应检查交直流电源正常并确保投入。

1.1.2 中性点经消弧线圈接地系统，应运行于过补偿状态。

1.1.3 中性点位移电压不得超过系统标称相电压的15%，中性点电流应小于5A。

1.1.4 中性点位移电压小于15%相电压时，消弧线圈允许长期运行。

1.1.5 接地变压器二次绕组所接负荷应在规定的范围内。

1.1.6 并联电阻投入超时跳闸出口应退出。

1.1.7 控制器正常应置于“自动”控制状态。

1.1.8 带有自动调整控制器的消弧线圈，脱谐度应调整在2%～15%之间。

1.1.9 运行中，当两段母线处于并列运行状态时，所属的两台消弧线圈控制器（或一控二的单台控制器）应能识别，并自动将消弧线圈转入主、从运行模式。

1.2 紧急停运规定发现消弧线圈下列情况之一，应立即汇报运行值班人员，申请将设备停运。

1.2.1 接地变压器或消弧线圈冒烟着火。

1.2.2 油浸式接地变压器或消弧线圈严重漏油或者喷油。

1.2.3 接地变压器或消弧线圈套管有严重破损和放电现象。

1.2.4 干式接地变压器或消弧线圈本体表面树枝状爬电现象。

1.2.5 阻尼电阻烧毁。

2 巡视及操作2.1 巡视2.1.1 例行巡视2.1.1.1 消弧线圈、接地变压器a) 设备铭牌、运行编号标识清晰可见。

b) 设备引线连接完好无过热。

c) 接地引下线应完好，接地标识清晰可见。

d) 干式消弧线圈、接地变表面无裂纹及放电现象。

e) 干式消弧线圈、接地变无异味。

f) 油浸式消弧线圈、接地变各部位密封应良好无渗漏。

g) 油浸式消弧线圈、接地变温度计外观完好、指示正常，储油柜的油位应与温度相对应。

h) 油浸式消弧线圈、接地变吸湿器呼吸正常，外观完好，吸附剂符合要求，油封油位正常。

i) 油浸式消弧线圈、接地变压力释放阀应完好无损。

附件610kV～66kV消弧线圈装置运行规范国家电网公司二○○五年三月目录第一章总则 (1)第二章引用标准 (1)第三章设备的验收 (2)第四章设备运行维护管理 (8)第五章运行巡视检查项目及要求 (12)第六章缺陷管理及异常处理 (15)第七章培训要求 (18)第八章设备技术管理 (20)第九章备品备件管理 (22)第十章更新改造 (22)第一章总则第一条为完善消弧线圈装置设备管理机制，使其达到制度化、规范化，保证设备安全、可靠和经济运行，特制定本规范。

第二条本规范是依据国家和行业有关标准、规程、制度及《国家电网公司变电站管理规范》，并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定。

第三条本规范提出了对10kV～66kV消弧线圈装置在设备投产、验收、检修、运行巡视和维护、缺陷和事故处理、运行和检修评估分析、改造和更新、培训以及技术资料档案的建立与管理等提出了具体规定。

第四条本规范适用于国家电网公司所属范围内10kV～66kV消弧线圈装置的运行管理工作。

第二章引用标准第五条以下为本规范引用的标准、规程和导则，但不限于此。

GB10229-1988 电抗器GB1094.1-1996 电力变压器第1部分总则GB1094.2-1996 电力变压器第2部分温升GB1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5-2003 电力变压器第5部分承受短路的能力GB1094.10-2003 电力变压器第10部分声级测定GB6451-1999 三相油浸电力变压器技术参数和要求GB6450-1986 干式电力变压器CEEIA104-2003 电力变压器质量评价导则GB/T14549-1993 电能质量公用电网谐波GB/T17626-1998 电磁兼容试验和测量技术GB50150-1991 电气装置安装工程电气设备交接试验标准GBJ148－1990 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范DL/T 572-1995 电力变压器运行规程DL/T 573-1995 电力变压器检修导则DL/T 574-1995 有载分接开关运行维修导则DL/T 596-1996 电力设备预防性试验规程GB/T 16435.1—1996 远动设备及系统接口 (电气特性)国家电网公司变电站管理规范第三章设备的验收第六条新设备验收的项目及要求1.产品的技术文件应齐全。

消弧线圈技术规范书1. 引言1.1 背景在高压电力系统中, 在发生瞬态或持续性短路事故时, 可能会发生弧光现象，造成损坏和危害，因此需要使用消弧线圈来限制和消除弧光。

1.2 目的本文档的目的是为了确保消弧线圈的设计、制造和应用符合相关技术规范，以确保其安全稳定运行。

2. 术语和定义在本文档中，以下术语和定义适用： - 消弧线圈 (Arc Suppression Coil) - 一种电力设备，用于限制和消除高压电力系统中的弧光。

- 瞬态短路事故 (Transient Short Circuit Fault) - 在电力系统中发生的短暂短路故障。

- 持续性短路事故 (Persistent Short Circuit Fault) - 在电力系统中发生的持续性（长时间）短路故障。

3. 技术要求3.1 设计要求消弧线圈的设计应满足以下要求： - 能够在高压电力系统中限制并消除弧光； - 具有足够的电磁能量存储能力； - 能够快速响应并吸收系统中的短路电流； - 具有结构紧凑、体积小、重量轻的特点； - 耐受系统短路电流和涌流冲击。

3.2 制造要求消弧线圈的制造应符合以下要求： - 采用符合相关国家标准的优质材料； - 制造过程应符合相关工艺规范； - 消弧线圈的绝缘能力应满足相关标准； - 应进行充分的测试和质量控制，确保产品质量。

3.3 安装和调试要求消弧线圈的安装和调试应符合以下要求： - 根据相关图纸和技术要求进行安装； - 确保消弧线圈与高压电力系统的正确连接； - 进行必要的绝缘测试和电气性能测试，确保安装质量； - 进行消弧线圈的调试，确保其正常工作并满足设计要求。

4. 维护和检修4.1 维护要求消弧线圈的维护应符合以下要求： - 定期进行绝缘检测，确保绝缘状态良好； - 定期进行电气性能测试，验证其工作状态； - 清洁消弧线圈表面，并检查连接部件的紧固情况；- 检查消弧线圈的绝缘材料，如发现老化或损坏，应及时更换；- 移除植被和杂物，确保消弧线圈周围的通风和散热。
