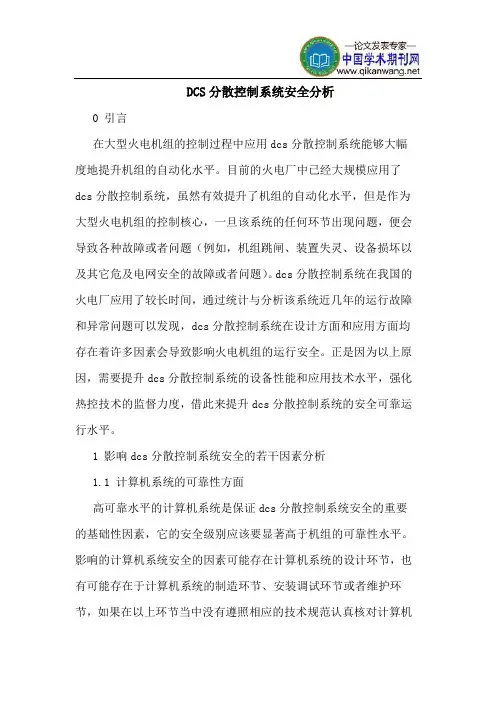

DCS分散控制系统安全分析0 引言在大型火电机组的控制过程中应用dcs分散控制系统能够大幅度地提升机组的自动化水平。
目前的火电厂中已经大规模应用了dcs分散控制系统,虽然有效提升了机组的自动化水平,但是作为大型火电机组的控制核心,一旦该系统的任何环节出现问题,便会导致各种故障或者问题(例如,机组跳闸、装置失灵、设备损坏以及其它危及电网安全的故障或者问题)。
dcs分散控制系统在我国的火电厂应用了较长时间,通过统计与分析该系统近几年的运行故障和异常问题可以发现,dcs分散控制系统在设计方面和应用方面均存在着许多因素会导致影响火电机组的运行安全。
正是因为以上原因,需要提升dcs分散控制系统的设备性能和应用技术水平,强化热控技术的监督力度,借此来提升dcs分散控制系统的安全可靠运行水平。
1 影响dcs分散控制系统安全的若干因素分析1.1 计算机系统的可靠性方面高可靠水平的计算机系统是保证dcs分散控制系统安全的重要的基础性因素,它的安全级别应该要显著高于机组的可靠性水平。
影响的计算机系统安全的因素可能存在计算机系统的设计环节,也有可能存在于计算机系统的制造环节、安装调试环节或者维护环节,如果在以上环节当中没有遵照相应的技术规范认真核对计算机系统的纠错能力、系统组态以及自我诊断能力,则计算机系统的可靠性便根本得不到保证。
同时,工作环境对计算机系统通常也会产生非常的影响。
具体而言,首先,计算机系统对工作环境的温度和湿度要求非常严格。
在温度方面,如果工作环境的温度每增加10℃,则计算机系统的可靠性便会大幅度降低1/4;如果工作环境温度超过60℃,则计算机系统的故障率便会急剧增加;同时,温度的变化加速各种元器件的老化。
在湿度方面,如果工作环境湿度过低,便会出现静电现象,如果静电电压大于2 kv时,计算机系统的可靠性水平便会显著降低。
其次,计算机系统对工作环境的空气洁净度要求很高。
如果空气中尘土过多,则尘土进入到计算机硬件系统当中,不仅有可能增加磁盘和磁头之间的磨损几率,还会增加电子元件与集成电路的短路事故的发生率。

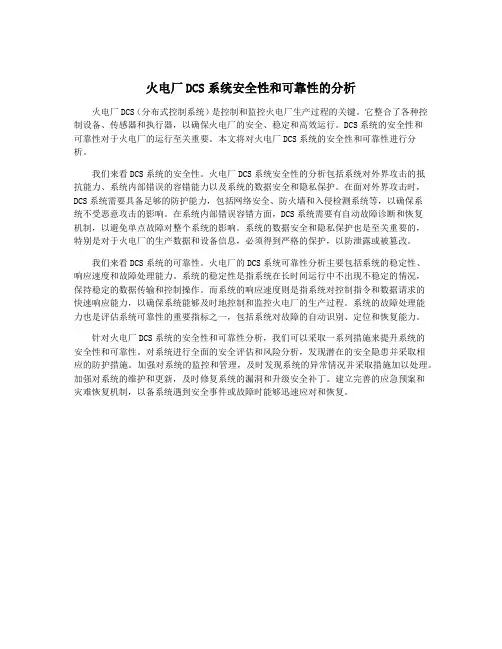

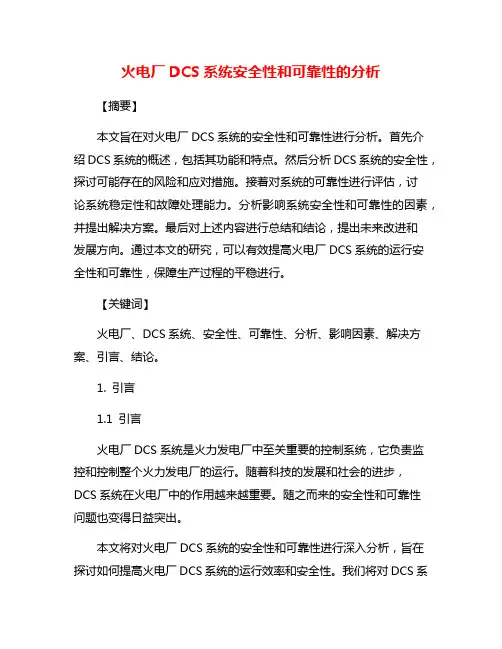

火电厂DCS系统安全性和可靠性的分析火电厂DCS(分布式控制系统)是控制和监控火电厂生产过程的关键。
它整合了各种控制设备、传感器和执行器,以确保火电厂的安全、稳定和高效运行。
DCS系统的安全性和可靠性对于火电厂的运行至关重要。
本文将对火电厂DCS系统的安全性和可靠性进行分析。
我们来看DCS系统的安全性。
火电厂DCS系统安全性的分析包括系统对外界攻击的抵抗能力、系统内部错误的容错能力以及系统的数据安全和隐私保护。
在面对外界攻击时,DCS系统需要具备足够的防护能力,包括网络安全、防火墙和入侵检测系统等,以确保系统不受恶意攻击的影响。
在系统内部错误容错方面,DCS系统需要有自动故障诊断和恢复机制,以避免单点故障对整个系统的影响。
系统的数据安全和隐私保护也是至关重要的,特别是对于火电厂的生产数据和设备信息,必须得到严格的保护,以防泄露或被篡改。
我们来看DCS系统的可靠性。
火电厂的DCS系统可靠性分析主要包括系统的稳定性、响应速度和故障处理能力。
系统的稳定性是指系统在长时间运行中不出现不稳定的情况,保持稳定的数据传输和控制操作。
而系统的响应速度则是指系统对控制指令和数据请求的快速响应能力,以确保系统能够及时地控制和监控火电厂的生产过程。
系统的故障处理能力也是评估系统可靠性的重要指标之一,包括系统对故障的自动识别、定位和恢复能力。
针对火电厂DCS系统的安全性和可靠性分析,我们可以采取一系列措施来提升系统的安全性和可靠性。
对系统进行全面的安全评估和风险分析,发现潜在的安全隐患并采取相应的防护措施。
加强对系统的监控和管理,及时发现系统的异常情况并采取措施加以处理。
加强对系统的维护和更新,及时修复系统的漏洞和升级安全补丁。
建立完善的应急预案和灾难恢复机制,以备系统遇到安全事件或故障时能够迅速应对和恢复。

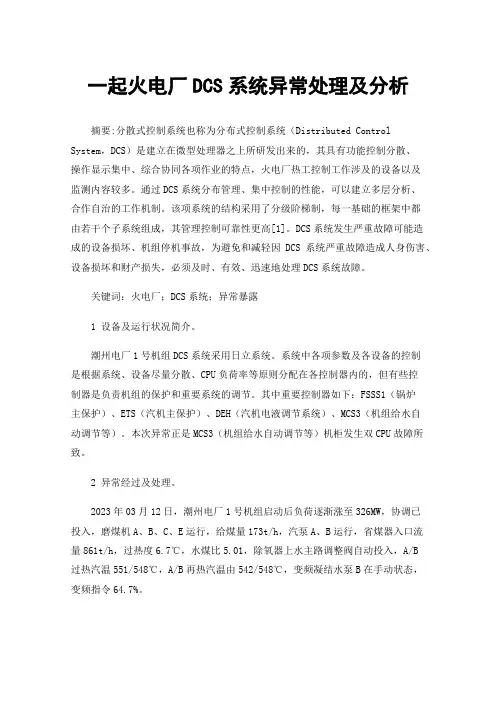

一起火电厂DCS系统异常处理及分析摘要:分散式控制系统也称为分布式控制系统(Distributed Control System,DCS)是建立在微型处理器之上所研发出来的,其具有功能控制分散、操作显示集中、综合协同各项作业的特点,火电厂热工控制工作涉及的设备以及监测内容较多。
通过DCS系统分布管理、集中控制的性能,可以建立多层分析、合作自治的工作机制。
该项系统的结构采用了分级阶梯制,每一基础的框架中都由若干个子系统组成,其管理控制可靠性更高[1]。
DCS系统发生严重故障可能造成的设备损坏、机组停机事故,为避免和减轻因DCS系统严重故障造成人身伤害、设备损坏和财产损失,必须及时、有效、迅速地处理DCS系统故障。
关键词:火电厂;DCS系统;异常暴露1 设备及运行状况简介。
潮州电厂1号机组DCS系统采用日立系统。
系统中各项参数及各设备的控制是根据系统、设备尽量分散、CPU负荷率等原则分配在各控制器内的,但有些控制器是负责机组的保护和重要系统的调节。
其中重要控制器如下:FSSS1(锅炉主保护)、ETS(汽机主保护)、DEH(汽机电液调节系统)、MCS3(机组给水自动调节等)。
本次异常正是MCS3(机组给水自动调节等)机柜发生双CPU故障所致。
2 异常经过及处理。
2023年03月12日,潮州电厂1号机组启动后负荷逐渐涨至326MW,协调已投入,磨煤机A、B、C、E运行,给煤量173t/h,汽泵A、B运行,省煤器入口流量861t/h,过热度6.7℃,水煤比5.01,除氧器上水主路调整阀自动投入,A/B过热汽温551/548℃,A/B再热汽温由542/548℃,变频凝结水泵B在手动状态,变频指令64.7%。
随着负荷上涨凝结水量增加,运行人员准备将凝结水流量调整方式由除氧器上水主路调整阀自动切为凝结水泵变频自动。
在投入凝结水泵变频自动后DCS系统故障报警报出,检查为MCS 3系统机柜报警。
随即通过DCS画面检查发现凝结水系统、给水系统、给水泵汽轮机系统、高低加系统、过再热减温水系统等画面参数失去监视,无法调整。
DCS系统在火力发电中的自动化控制与调节火力发电是一种利用燃烧燃料产生蒸汽驱动汽轮机发电的方式。
随着科技的不断发展,数字控制系统(DCS)在火力发电中的自动化控制与调节起着至关重要的作用。
本文将探讨DCS系统在火力发电中的应用,并分析其优势和挑战。
一、DCS系统简介DCS系统是一种基于计算机技术的分散控制系统,旨在集成监控、控制和调节大规模工业过程。
它由一系列智能控制器、传感器和执行机构组成,通过数字信号传输进行实时通信和数据交换。
DCS系统的主要功能包括数据采集、信号处理、设备控制和报警管理。
二、DCS系统在火力发电中的应用1. 数据采集与监控DCS系统通过连接各个关键设备和传感器,实时采集并监控火力发电过程中的关键数据。
这些数据包括燃烧室温度、压力、流量等,通过可视化界面展示给操作员,以便实时监控电厂的运行状态。
2. 设备控制与调节DCS系统通过智能控制器对火力发电设备进行自动控制和调节。
例如,调节锅炉和汽轮机的负荷,确保其在稳定工作范围内运行;调节给水泵和风机的流量,以达到最佳效能和能源利用。
3. 报警与故障诊断DCS系统能够及时发现火力发电设备中的异常情况,并发出报警信号。
操作员可以快速定位故障源,并采取相应措施,以减少生产停机和损失。
三、DCS系统的优势1. 高度集成化DCS系统可以集成多个子系统,通过标准化接口和统一的数据通信协议,实现不同设备之间的信息共享和协同工作。
这样可以提高系统的编程效率和数据处理能力。
2. 灵活可扩展DCS系统的架构设计可以根据需求灵活扩展,适应不同规模和复杂度的火力发电厂。
同时,它也支持与其他系统的互联互通,实现更高级别的控制和优化。
3. 可靠与稳定DCS系统采用冗余设计和自动备份机制,以确保系统的可靠性和稳定性。
即使在某个子系统发生故障的情况下,整个系统仍能正常运行,不会影响火力发电的连续性。
四、DCS系统的挑战1. 安全性与可靠性保障火力发电是一个高风险行业,DCS系统对安全性和可靠性要求极高。
火电厂热工自动化DCS控制系统的应用及发展分析摘要:热工自动化控制是火电厂基本的发展趋势。
随着现代信息技术不断进步,热工自动化控制与我国电力发展之间的联系日益紧密,并已成为我国火电厂生产能力的主要推动力量。
并且火电厂热工仪表的自动化控制是火力发电厂系统中的重要组成部分,它在应用中极大的提高和促进了设备的利用性和可靠性。
本文概述了火电厂热工自动化,简述了火电厂热工自动化的应用现状,对DCS应用发展进行了探讨分析。
关键词:火电厂;热工自动化;DCS系统;应用发展引言随着我国电厂机组容量的提升以及发电技术的进步,火电厂发电逐渐在我国供电系统中占据重要位置。
目前,电厂热工自动化技术已经利用新型自动化技术取得了巨大发展。
主要表现在两个部分,一部分,在机组中占据主要地位的DCS 系统使得原有控制结构出现巨大改变,另一部分,随着火电厂运营系统及总线技术的发展,热工自动化控制系统的完善也充满生命力。
1电厂热工自动化的概述电厂热工自动化指的是在不需要人工控制或者无人直接参与的情况下通过自动化仪表和自动化控制装置完成电厂热力参数的控制与测量,对各种信息的处理都能够实现自动化控制、自动化报警和自动保护要求。
热工自动化控制在电厂的应用使得热工设备安全得到了充分保障,大大降低了电厂工作人员的劳动强度,还提高了机组的工作效率和经济性,从而改善了工作条件和工作环境。
它的有效使用可以大大提高现代化企业发展水平。
2火电厂热工自动化的意义火电厂热工自动化技术顾名思义,它就是一种在火电厂热量发电过程中,人们采用相应的科学技术,使得发电设备的控制系统,在没有技术人员参与的情况下,可以自行控制的技术,从而对火电厂发电设备起到测量、控制、检测等作用。
目前在我国火电厂发展的国中,热工自动化技术应用得比较广泛,其意义主要体现在以下几个方面2.1保证设备和人身安全发电机组在运行的过程中,如果出现异常的情况,人们就可以通过自动化技术来对发电机组进行及时、全面的控制,这样就大幅度的降低了机组异常造成的损失,保障人们操作人民院的人数安全。
火力发电厂DCS控制系统摘要:发电领域中,DCS系统应用较为广泛,在发电工作效率与故障控制方面起到了一定的基本作用。
该系统在发展过程中受到诸多因素的影响,出现了很多不足,因此为了能够降低这些不足和问题发生的几率,需要有针对性地采取有效措施,从而发挥其自身作用。
关键词:火力发电厂;DCS控制系统1.DCS相关概述1.1 DCS定义DCS是分布式控制系统的英文缩写,国内一般习惯称之为集散控制系统。
这种集散控制系统的运行控制过程以及功能的实现需要以多组计算机为依托,通过4C技术的应用,实现控制、操作、管理等全过程的自动化,有效减少了人工作业量,受到各行各业的青睐,推动了我国社会经济的工业化发展进程。
1.2 DCS控制系统的工作原理DCS是相对于集中式控制系统而言的一种新型计算机控制系统,是在集中式控制系统的基础上发展、演变而来的。
目前DCS系统包括三大部分:带I/O部件的控制器、通讯网络和人机接口。
操作站是DCS的重要组成部分,工程师站给控制器和操作站组态,历史站记录生产过程的历史数据,三者集中在一起使DCS系统通信功能增强,信息传输速度和吞吐量加快加大,为信息的综合管理提供了基础。
1.3 DCS控制系统应用优势1.3.1提升系统可靠性DCS系统通常是由信号控制,软件控制,硬件设备构成,通过采取有机控制模式进行离散环境的集中监管,从而对生产流程进行全面优化。
在此过程中,电路系统和相关硬件均能够实现全面控制,从而使多变量得到进一步优化,在某种情况下,单回路控制是DCS控制系统中不可或缺的一部分。
DCS控制系统应用过程中,在一定程度上改进信号传输形式,使用二进制数字信号代替传统的电子模型信号,在实现信号传输过程中,具有较为明显的优势。
不仅能够更为有效的抵抗外界干扰。
同时也在很大程度上提升信号传输精准度和传输质量,大大降低信号传输误差,确保实现更为准确的信号传输。
与此同时,DCS系统构架也随着传输信号的简洁化而简化,确保简化处理不必要线路及抗干扰器,大大提升DCS控制系统信号传输的可靠性和有效性。

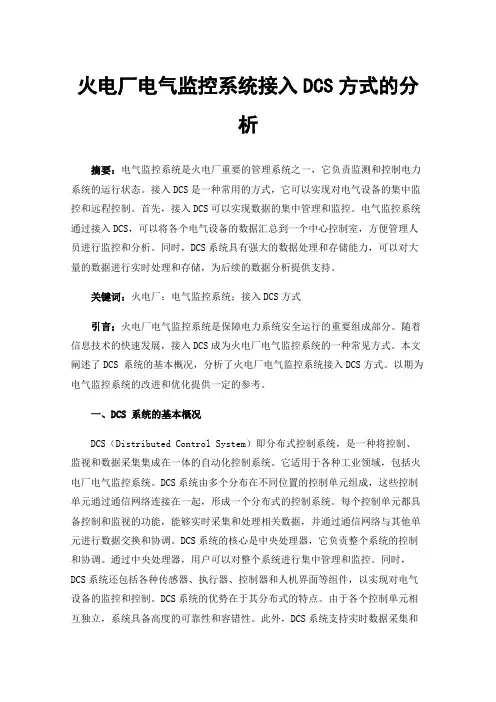

火电厂电气监控系统接入DCS方式的分析摘要:电气监控系统是火电厂重要的管理系统之一,它负责监测和控制电力系统的运行状态。
接入DCS是一种常用的方式,它可以实现对电气设备的集中监控和远程控制。
首先,接入DCS可以实现数据的集中管理和监控。
电气监控系统通过接入DCS,可以将各个电气设备的数据汇总到一个中心控制室,方便管理人员进行监控和分析。
同时,DCS系统具有强大的数据处理和存储能力,可以对大量的数据进行实时处理和存储,为后续的数据分析提供支持。
关键词:火电厂;电气监控系统;接入DCS方式引言;火电厂电气监控系统是保障电力系统安全运行的重要组成部分。
随着信息技术的快速发展,接入DCS成为火电厂电气监控系统的一种常见方式。
本文阐述了DCS 系统的基本概况,分析了火电厂电气监控系统接入DCS方式。
以期为电气监控系统的改进和优化提供一定的参考。
一、DCS 系统的基本概况DCS(Distributed Control System)即分布式控制系统,是一种将控制、监视和数据采集集成在一体的自动化控制系统。
它适用于各种工业领域,包括火电厂电气监控系统。
DCS系统由多个分布在不同位置的控制单元组成,这些控制单元通过通信网络连接在一起,形成一个分布式的控制系统。
每个控制单元都具备控制和监视的功能,能够实时采集和处理相关数据,并通过通信网络与其他单元进行数据交换和协调。
DCS系统的核心是中央处理器,它负责整个系统的控制和协调。
通过中央处理器,用户可以对整个系统进行集中管理和监控。
同时,DCS系统还包括各种传感器、执行器、控制器和人机界面等组件,以实现对电气设备的监控和控制。
DCS系统的优势在于其分布式的特点。
由于各个控制单元相互独立,系统具备高度的可靠性和容错性。
此外,DCS系统支持实时数据采集和处理,能够实现对电气设备的精确控制和监测。
同时,DCS系统还具备灵活性和可扩展性,可以根据需要进行系统的扩展和升级。
在火电厂电气监控系统中,DCS系统的应用可以实现对电力设备的远程监控和控制,提高系统的安全性和稳定性。
火电厂DCS系统控制分析
摘要:本文分析了dcs系统的组成和应用,探讨了火电机组电气控制进入dcs的控制系统构成方式和若干问题及解决方法,供大家参考。
关键词:火电厂电气控制dcs系统
1 前言
集散控制系统(dcs)又称分布式控制系统,是计算机、自动控制技术及网络通讯技术的综合产物。
它基于控制分散、危险分散、操作和管理集中的设计思想,采用多层分级、合作自治的结构形式。
适应了现代化生产和企业管理的要求。
由于dcs融入了最新的现场总线、嵌入式软件、先进控制、报表技术、crt以及网络技术等,使得其能够整体解决小至一台大型设备(锅炉)、大至一个现代化工厂整个生产过程的全方位控制。
并为工厂全程信息化管理提供基础平台。
随着我国生产力的不断发展以及我国在生产过程自动化方面科技水平的不断提高,目前我国新建的火电厂普遍都采用了dcs控制系统,随着dcs控制系统的不断发展,性能不断提高价格逐年下降,dcs控制系统的应用范围将越来越广。
dcs也逐步开始在小型电厂广泛应用。
在我国,小型火力发电厂基本上为供热机组,主要用于冶金、石化、化工、纺织等行业大型企业的自备电厂及城市供热。
大部分属于电力系统外的电厂。
典型的主设备选型多为循环流化床
锅炉配抽汽式或背压式汽轮发电机组,一般为二炉一机或三炉二机等,其热力系统为母管制。
2 dcs系统的组成
dcs从功能上分成操作员站、工程师站和现场控制站三种类型。
这些节点通过系统网络连接在一起,所有节点之问的数据和信息传递都南系统网络完成。
操作员站由可靠性高的工业微机配以外设组成,及系统专用的实时监控软件。
功能有:图形显示与会话、报警显示与管理、报表打印、系统库管理、历史库管理、追忆库管理等。
工程师站和操作员站使用同一台微机.该站组态软件包,供用户实现应用系统的组态现场控制站是dcs系统完成现场测拉的重要站点。
系统的现场控制站由主控模块、智能模块、电源模块和专用机柜四部分组成。
该站主要完成两项功能:信号的转换与处理和控制运算。
3 dcs系统功能的应用
dcs系统应结合中小电厂的实际工况需要,其规定的模拟量控制(mcs)、顺序控制(scs)、数据采集(das)、汽机保护(吣)功能等,以满足各种运行工况的要求,确保机组安全、高效运行。
dcs系统控制方案:
3.1 自动检测
对系统的热工参数(压力、温度、流量等)进行连续测量和显示,并为自动调节和安全保护提供检测信号。
3.2 自动调节
对运行参数进行自动调整,以适应外界负荷和工质参数的要求,并保证工艺过程的稳定。
3.3 操作控制
使设备的启、停及运行等一
3.4 信号、保护及连锁
系统必须具有超压、水位过高、水位过低声光报警以及超压停炉和水位过低停炉热工联锁保护等功能。
电气联锁保护是为防止设备在启、停过程中由于操作错误而造成事故。
4 电气控制纳入dcs的目的
4.1提高电气系统的运行监控能力和水平
整台发电机组都采用现代化工具和手段实现高水平和完善的监控。
更有利于实现整个发电机组的综合自动化,提高管理水平。
目前,电气系统重要的运行参数和状态显示及操作已进入dcs,实现了dcs对电气系统的监视与控制,很好地实现了整个机组(机、炉、电)的综合自动化和厂级运行管理。
4.2提高电气控制的可靠性。
一是由于dcs自身具有很高的可靠性,而且可以通过配置冗余等形式的控制系统替代原有的固态逻辑和继电器,提高控制的可靠性:
二是可以省去大量操作终端,避免如硬接线、开关、按钮等引
起的故障;
三是由于内部构成大量的联动逻辑,设置了操作闭锁和操作准许检查逻辑,减少了人为误操作的可能性。
4.3达到完全集控运行的能力。
由于全部电气的操作、监控都进入了dcs中,并与机组控制构成综合自动化系统,使运行人员可以在任一dcs的终端(crt) 上,对包括电气系统在内的整个机组进行监控和干预,使单元机组具有了以1名主值班员配若干辅助值班员进行运行监控的真正集控运行能力。
5 dcs对电气系统的控制方式
结合dcs系统和电气控制各自的特点,dcs实现电气控制的基本原则应该是,电气控制的核心功能要充分应用原有的专用微机数字化装置来实现。
如发电变组保护、发电机励磁调节、故障录波等,这些装置和系统的工作状态、动作结果、经过装置处理后数字化的输入信息,就是通过通讯方式送人dcs中的。
同时要保证这些控制系统在功能上自成安全独立运行的体统,脱离dcs,无须外部干预就可以保证电气系统运行安全。
电气纳人dcs监控的方式,需要根据具体电气系统设备特点及整体自动化水平来选择。
一般发电机组控制系统改造前,电气系统各元件控制装置自动化水平参差不齐,装置类型及生产厂商不统一,电磁型继电器.电气系统各部分未能形成统一的自动监控系统。
在电气纳入dcs监控时采用了电气与热控合用一套微机分散控制系统的方式,取消原电气控制回路中的控制开关、联锁开关、转换开关、指示灯、光字牌及逻辑回路中的电压继电器、中间继电器、信号继电器,利用dcs的逻辑组态功能实现各种电气设备的控制、监视逻辑。
断路器位置信号等开关量直接接入dcs的数据采集系统,电压、电流等模拟量通过变送器转换成4—20ma电流后接人dcs。
经处理后进入监控中心。
通过这种方式的dcs改造基本实现了对电气系统设备集中监控及机、炉、电一体化控制。
各种操作可通过鼠标在显示器上实现。
这种方式的优点是充分利用了dcs强大的逻辑组态功能取代各种电气设备复杂的硬接线回路,大大简化了电气二次接线,减少维护工作量,并利用dcs强大的数据处理功能,实现了数据共享,输入一个接点信号就可在ecs逻辑中任意取用,并形成历史记录,轻易完成事故追忆、运行报表等。
如机组自启停控制系统,在机组启动前,综合检查包括电气系统在内的整个机组的启动条件,当汽轮机接近额定转速时,启动励磁系统,定速后启动自动同期装置,进行发电机与电网并列;到一定负荷时再自动或由运行人员干预进行厂用电的切换;停机时主控回路发出相应指令,直到关闭电气系统、电气系统这样进入dcs具有如下特点:
(1)可以完全达到前面讨论的电气控制进入dcs的目的。
(2)实现了另一种形式的分散控制,即信息集中。
虽然这种分散
控制系统的构成是由不同厂商的设备组成的。
但是。
只要处理合适,解决好通讯问题,这样构成的整体控制系统也是真正的分散控制系统。
(3)充分发挥出了专门控制装置的优势和数字化装置的通讯优势,使系统总体构成更合理、实用、经济,可靠性更高。
(4)电气控制和热工控制的界面仍比较清晰,便于按传统的专业化系统设计、调试、维护和检修。
6结束语
综上所述,dcs系统解决了现代化大生产中过程控制传统的仪表控制系统难以胜任的问题。
而相对计算机集中控制来说故障还是分散的,在许多方面有其独特的优点,是传统的仪表控制系统和计算机集中控制系统所无法比拟的但是现阶段的dcs系统在应用中仍然有一些重要的问题需要解决随着网络技术的不断发展和网络可靠性的不断提高.同时电气设备的控制、保护等设备在不断的发展,这样电气监控管理系统的外部条件越来越成熟。
将实现发电厂电气部分的综合自动化.实现全场的信息资源的共享.使整个电力系统的自动化水平跃上个新台阶,提高了生产的安全性、可靠性,提高了产业的竞争力。
