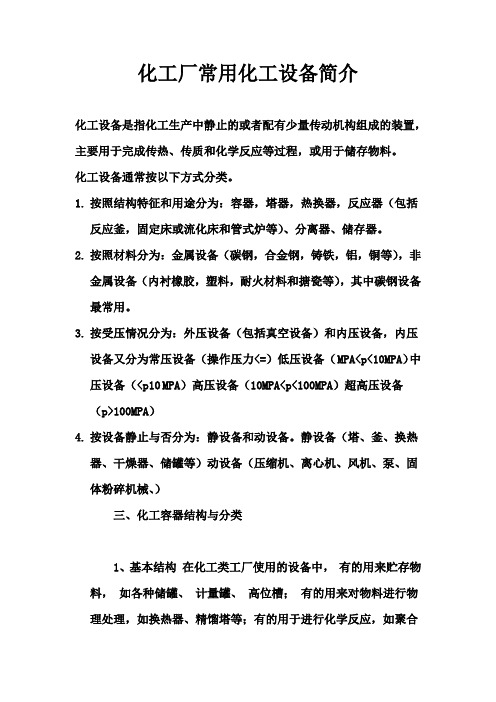

化工机器介绍

化工厂常用化工设备简介化工设备是指化工生产中静止的或者配有少量传动机构组成的装置，主要用于完成传热、传质和化学反应等过程，或用于储存物料。

化工设备通常按以下方式分类。

1.按照结构特征和用途分为：容器，塔器，热换器，反应器（包括反应釜，固定床或流化床和管式炉等）、分离器、储存器。

2.按照材料分为：金属设备（碳钢，合金钢，铸铁，铝，铜等），非金属设备（内衬橡胶，塑料，耐火材料和搪瓷等），其中碳钢设备最常用。

3.按受压情况分为：外压设备（包括真空设备）和内压设备，内压设备又分为常压设备（操作压力<=）低压设备（MPA<p<10MPA）中压设备（<p10 MPA）高压设备（10MPA<p<100MPA）超高压设备（p>100MPA）4.按设备静止与否分为：静设备和动设备。

静设备（塔、釜、换热器、干燥器、储罐等）动设备（压缩机、离心机、风机、泵、固体粉碎机械、）三、化工容器结构与分类1、基本结构在化工类工厂使用的设备中，有的用来贮存物料，如各种储罐、计量罐、高位槽；有的用来对物料进行物理处理，如换热器、精馏塔等；有的用于进行化学反应，如聚合釜，反应器，合成塔等。

尽管这些设备作用各不相同，形状结构差异很大，尺寸大小千差万别，内部构件更是多种多样，但它们都有一个外壳，这个外壳就叫化工容器。

所以化工容器是化工生产中所用设备外部壳体的总称。

由于化工生产中，介质通常具有较高的压力，故化工容器痛常为压力容器。

化工容器一般由筒体、封头、支座、法兰及各种开孔所组成.1）筒体筒体是化工设备用以储存物料或完成传质、传热或化学反应所需要的工作空间，是化工容器最主要的受压元件之一，其内直径和容积往往需由工艺计算确定。

圆柱形筒体（即圆筒）和球形筒体是工程中最常用的筒体结构。

2）封头根据几何形状的不同，封头可以分为球形、椭圆形、碟形、球冠形、锥壳和平盖等几种，其中以椭圆形封头应用最多。

封头与筒体的连接方式有可拆连接与不可拆连接（焊接）两种，可拆连接一般采用法兰连接方式。

化工设备基础知识1. 引言化工设备是化学工业生产过程中的核心部分，它们扮演着将原料转化成产品的重要角色。

了解化工设备的基础知识对理解化学工业生产过程以及维护和管理化工设备都十分关键。

本文将介绍化工设备的基本概念、常见类型以及其工作原理和应用。

化工设备是指用于进行化学反应、混合物分离、质量传递或能量传递的设备。

它包括了各种容器、管道、反应器、分离器、换热器以及其他配套设备。

化工设备通常由耐腐蚀的材料制成，如不锈钢、玻璃钢和塑料等。

3.1 反应器反应器是进行化学反应的核心设备，可以用于合成新化合物、转化原料或达到其他化学目的。

常见的反应器类型包括：•批量反应器：适用于小规模实验室研究以及小批量生产。

•连续流动反应器：适用于大规模连续生产，具有高效性和稳定性。

•固定床反应器：反应物在固定的催化剂床上进行反应。

•搅拌式反应器：通过搅拌装置将反应物混合并提供充分的反应接触。

3.2 分离器分离器用于将混合物中的组分分离出来。

常见的分离器类型包括：•蒸馏塔：利用不同组分的沸点差异，通过蒸馏将混合物分离成纯组分。

•萃取塔：利用不同组分在溶剂中的溶解度差异，通过溶剂的流动将混合物分离。

•结晶器：通过调节温度和压力，使溶液中的某些组分结晶从而分离出来。

•过滤器：通过过滤设备将固体颗粒从流体中分离出来。

3.3 换热器换热器用于将热能从一个介质传递到另一个介质。

常见的换热器类型包括：•管壳式换热器：具有管束和外壳两部分，通过管道将热能传递给另一个介质。

•板式换热器：由一系列平行的金属板组成，通过板间流动的介质进行热量交换。

•空气冷却器：利用空气对介质进行冷却，常用于冷却剂回收或冷却过程中的热量排放。

4. 化工设备的工作原理和应用化工设备的工作原理和应用与其类型密切相关。

以下是一些常见化工设备的工作原理和应用举例。

4.1 批量反应器的工作原理和应用批量反应器是一种适用于小规模化学反应的设备。

它的工作原理是将反应物加入到反应器中，然后进行反应，最后将产物取出。

化工厂常用化工设备简介化工设备是指化工生产中静止的或者配有少量传动机构组成的装置，主要用于完成传热、传质和化学反应等过程，或用于储存物料。

化工设备通常按以下方式分类。

1.按照结构特征和用途分为：容器，塔器，热换器，反应器（包括反应釜，固定床或流化床和管式炉等）、分离器、储存器。

2.按照材料分为：金属设备（碳钢，合金钢，铸铁，铝，铜等），非金属设备（内衬橡胶，塑料，耐火材料和搪瓷等），其中碳钢设备最常用。

3.按受压情况分为：外压设备（包括真空设备）和内压设备，内压设备又分为常压设备（操作压力<=0.7MPA）低压设备（0.1MPA<p<10MPA）中压设备（1.6MPA<p10 MPA）高压设备（10MPA<p<100MPA）超高压设备（p>100MPA）4.按设备静止与否分为：静设备和动设备。

静设备（塔、釜、换热器、干燥器、储罐等）动设备（压缩机、离心机、风机、泵、固体粉碎机械、）三、化工容器结构与分类1、基本结构在化工类工厂使用的设备中，有的用来贮存物料，如各种储罐、计量罐、高位槽；有的用来对物料进行物理处理，如换热器、精馏塔等；有的用于进行化学反应，如聚合釜，反应器，合成塔等。

尽管这些设备作用各不相同，形状结构差异很大，尺寸大小千差万别，内部构件更是多种多样，但它们都有一个外壳，这个外壳就叫化工容器。

所以化工容器是化工生产中所用设备外部壳体的总称。

由于化工生产中，介质通常具有较高的压力，故化工容器痛常为压力容器。

化工容器一般由筒体、封头、支座、法兰及各种开孔所组成.1）筒体筒体是化工设备用以储存物料或完成传质、传热或化学反应所需要的工作空间，是化工容器最主要的受压元件之一，其内直径和容积往往需由工艺计算确定。

圆柱形筒体（即圆筒）和球形筒体是工程中最常用的筒体结构。

2）封头根据几何形状的不同，封头可以分为球形、椭圆形、碟形、球冠形、锥壳和平盖等几种，其中以椭圆形封头应用最多。

化工厂常用化工设备简介化工设备是指化工生产中静止的或者配有少量传动机构组成的装置，主要用于完成传热、传质和化学反应等过程，或用于储存物料。

化工设备通常按以下方式分类。

1.按照结构特征和用途分为：容器，塔器，热换器，反应器（包括反应釜，固定床或流化床和管式炉等）、分离器、储存器。

2.按照材料分为：金属设备（碳钢，合金钢，铸铁，铝，铜等），非金属设备（内衬橡胶，塑料，耐火材料和搪瓷等），其中碳钢设备最常用。

3.按受压情况分为：外压设备（包括真空设备）和内压设备，内压设备又分为常压设备（操作压力<=0.7MPA）低压设备（0.1MPA<p<10MPA）中压设备（1.6MPA<p10 MPA）高压设备（10MPA<p<100MPA）超高压设备（p>100MPA）4.按设备静止与否分为：静设备和动设备。

静设备（塔、釜、换热器、干燥器、储罐等）动设备（压缩机、离心机、风机、泵、固体粉碎机械、）三、化工容器结构与分类1、基本结构在化工类工厂使用的设备中，有的用来贮存物料，如各种储罐、计量罐、高位槽；有的用来对物料进行物理处理，如换热器、精馏塔等；有的用于进行化学反应，如聚合釜，反应器，合成塔等。

尽管这些设备作用各不相同，形状结构差异很大，尺寸大小千差万别，内部构件更是多种多样，但它们都有一个外壳，这个外壳就叫化工容器。

所以化工容器是化工生产中所用设备外部壳体的总称。

由于化工生产中，介质通常具有较高的压力，故化工容器痛常为压力容器。

化工容器一般由筒体、封头、支座、法兰及各种开孔所组成.1）筒体筒体是化工设备用以储存物料或完成传质、传热或化学反应所需要的工作空间，是化工容器最主要的受压元件之一，其内直径和容积往往需由工艺计算确定。

圆柱形筒体（即圆筒）和球形筒体是工程中最常用的筒体结构。

2）封头根据几何形状的不同，封头可以分为球形、椭圆形、碟形、球冠形、锥壳和平盖等几种，其中以椭圆形封头应用最多。

化工厂装置中的常见设备及其作用化工厂作为生产化学产品的重要基地，设备的选择和运行对于产品质量和生产效率至关重要。

在化工厂装置中，有一些常见的设备起着关键的作用。

本文将介绍几种常见的设备及其作用。

一、反应釜反应釜是化工厂中最常见的设备之一。

它用于进行化学反应，将原料转化为所需的产物。

反应釜通常由耐腐蚀的材料制成，如不锈钢或玻璃钢。

它具有密封性好、耐高温、耐腐蚀等特点，能够承受高压和高温的工况。

反应釜在化工生产中起着至关重要的作用，能够实现各种化学反应的控制和调节。

二、蒸馏塔蒸馏塔是一种用于分离混合物的设备。

在化工生产中，常常需要将混合物中的不同组分分离出来，以获得所需的纯品。

蒸馏塔通过升华、凝固和汽化等原理，将混合物中的组分按照其沸点的不同进行分离。

蒸馏塔具有结构复杂、操作灵活等特点，能够实现高效的分离过程。

三、过滤器过滤器是一种用于分离固体和液体的设备。

在化工生产中，常常需要将悬浮在溶液中的固体颗粒分离出来，以获得纯净的溶液。

过滤器通过滤芯或滤网的作用，将固体颗粒截留在过滤介质上，使溶液通过，实现固液分离。

过滤器具有结构简单、操作方便等特点，广泛应用于化工生产中的固液分离过程。

四、搅拌器搅拌器是一种用于混合和搅拌的设备。

在化工生产中，常常需要将不同的原料充分混合，以实现化学反应或制备混合物。

搅拌器通过旋转的搅拌叶片，将原料进行强力搅拌，使其充分混合。

搅拌器具有搅拌均匀、操作简单等特点，能够实现高效的混合过程。

五、冷却器冷却器是一种用于降低温度的设备。

在化工生产中，常常需要对反应过程或产物进行冷却，以控制反应速率或提取产物。

冷却器通过传热的原理，将热量从被冷却物体中带走，使其温度降低。

冷却器具有结构简单、传热效率高等特点，能够实现快速的冷却过程。

在化工厂装置中，还有许多其他的设备，如泵、加热炉、脱硫器等，它们各自有着特定的作用。

这些设备的选择和运行对于化工生产的效果具有重要影响。

因此，在化工生产中，需要根据具体的工艺要求和产品特性，合理选择和配置设备，以确保生产的顺利进行。

一、化工设备的基本要求
1.安全可靠性要求
化工设备必须具有足够的强度和刚度，良好的韧性、耐腐蚀性和可靠的密封性。

2.工艺条件要求
工艺性能要求通常包括：反应设备的反应速度、换热设备的传热量、塔设备的传质效率、储存设备的储存量等。

3.经济合理性要求
在满足工艺要求和安全可靠运行的前提下，要尽量作到适用和经济合理。

4.便于操作和维护
5.环境保护要求
二、压力容器结构及分类
（1）P≥0.1MPa
（2）D≥0.15m
（3）介质为气体、液化气体或最高工作温度高于等于标准沸点的液体
（一）、压力容器结构
基本承压部件
1.筒体
2.封头
3.密封装置(法兰、密封元件、坚固件）
4.开孔(人/手孔)
5.接管
6.支座
附件
7.安全附件（安全阀、爆破片）
8.测量与控制仪表
（二）压力容器分类
1、按设计压力分类
低压容器0.1 MPa≤p＜1.6 MPa。

中压容器 1.6 MPa≤p＜10.0 MPa。

高压容器10.0 MPa≤p＜100 MPa。

超高压容器p≥100 MPa。

3、按工作温度分类
低温容器设计温度≤-20℃。

常温容器设计温度≤-20～200℃。

中温容器设计温度≤200～450℃。

高温容器设计温度＞450℃。

化工企业生产设备分类简介一、炉类包括加热炉（箱式、管式、圆筒式）、煤气（油）发生炉、干储炉、裂解炉、一段转化炉、热载体炉、脱氢炉等。

二、塔类包括板式塔（即筛板、浮阀、泡罩）、填料塔、焦炭塔、干燥塔、冷却塔、造粒塔等。

三、反应设备类包括反应器（釜、塔）、聚合釜、加氨转化炉、二段转化炉、变换炉、氨（甲醇）合成塔、尿素合成塔。

四、储罐类包括金属储罐（桥架、无力矩、浮顶）、非金属储罐、球形储罐、气柜、各类容器。

五、换热设备类包括管壳式换热器、套管式换热器、水浸式换热器、喷淋式换热器、回转（蛇管）式换热器、板式换热器、板翅式换热器、管翅式换热器、废热锅炉等。

六、化工机械类包括真空过滤机、叶片过滤机、板式过滤机、搅拌机、干燥机、成型机、结晶机、挤条机、振动机、扒料机、包装机等。

七、橡胶与塑料机械类包括挤压脱水机、膨胀干燥机、水平输送机、振动提升机、螺杆输送机、混炼（捏）机、挤压机、切粒机、压块机、包装机等。

八、化纤机械类包括抽（纺）丝机、牵伸机、水洗机、柔软处理机、烘干机、卷曲机、卷绕（折叠）机、加捻机、牵切机、切断机、针梳机、打包机等。

九、通用机械类泵类，包括离心泵、往复泵、比例泵、齿轮泵、真空泵、螺杆泵、旋涡泵、刮板泵、屏蔽泵。

压缩机，包括离心式压缩机、往复式压缩机、螺杆式压缩机、回转（刮板）式压缩机。

鼓风机，包括离心式鼓风机、罗茨鼓风机、冰机。

十、动力设备类包括汽轮机、蒸汽机、内燃机、电动机、直流发电机、交流发电机、变压器、开关柜。

十一、仪器、仪表类包括测量仪表、控制仪表、电子计算机等。

十二、机修设备类机床类，包括车床、铳床、像床、刨床、插床、钻床（钻孔直径在25mm以上）、齿轮加工机床、动平衡机等。

化铁炉（0.5t以上）、炼钢炉（0.5t以上）、热处理炉、锻锤、压力机（或水压机）、卷板机、剪板机、电焊机等。

十三、起重运输和施工机械类起重机，包括桥式起重机、汽车（轮胎）吊车、履带吊车、塔式吊车、龙门吊车、电动葫芦；皮带运输机；辐板车；插车；蒸汽机车；电动机车；内燃机车；汽车，包括载重汽车、三轮卡车、拖车、消防车、救护车；槽车；拖拉机；推土机；挖掘机；球磨机；粉碎机。

石油化工行业动设备介绍石油化工行业是国民经济中最重要的一部分，其生产涵盖了大大小小的石油化工生产企业。

在这些企业中，动力设备是其中最核心的组成部分之一。

动力设备主要包括以下几类：1.压缩机在石油化工过程中，压缩机是不可缺少的设备之一。

它们主要用于将气体压缩，从而加速反应速率，提高反应效率。

压缩机的种类主要分为柱塞式、螺杆式和离心式等。

不同类型的压缩机可适用于不同的石油化工生产过程。

2.泵类设备石油化工生产过程中，液体的输送和处理是至关重要的。

在完成这些任务的过程中，可以上述的泵类设备，例如离心泵、齿轮泵、螺杆泵、柱塞泵等等。

这些设备可提供高流量、高压力、可靠的输送和泵送能力，从而更加有效地完成各种液体的输送工作。

3.离心机离心机是一种以离心力为驱动力，对液体或气体进行分离的设备。

它们通常用于从液体混合物中提取具有高浓度的单一成分，从而实现纯化、分离和分离成分的目的。

在石油化工生产过程中，离心机的应用很广泛，例如在之中油浸提取、天然气去除有毒有害成分等各方面都有广泛的应用。

4.换热器换热器是一种将热能从一个介质传递到另一个介质的设备。

在石油化工生产过程中，换热器通常用于控制温度和冷却或升温。

石油化工行业中存在各种类型的换热器，例如管壳式换热器和板式换热器等。

在石油化工生产过程中，它们可以用于下列方面：(1) 从石油中提取液体(2) 从原石油蒸馏塔中提取气体(3) 调节炼油厂内的温度(4) 将废料沉淀液体冷却(5) 控制气体燃烧室的温度5.传动装置在各种设备中，传动装置扮演着极为重要的角色。

它们通常是用于传递信号或能量的机械装置。

在石油化工生产运用中，不同的设备需要不同类型的传动装置，例如离心泵使用减速机等等。

为提高设备效率和延长设备寿命，选用合适的传动装置也是至关重要的。

总之，在石油化工行业中，设备质量优良的动力设备对于石油化工生产企业的持续发展非常重要。

只有选用符合行业标准，安装稳定、性能卓越的设备，才能够在石油化工行业中持续地赢得市场并取得巨大的经济利益。

常用化工设备种类及简介一、动设备动设备定义、种类（1）石油化工动设备定义石油化工动设备是指在石油化工生产装置中具有转动机构的工艺设备。

（2）石油化工动设备种类石油化工动设备种类可按其完成化工单元操作的功能进行分类，一般可分成流体输送机械类、非均相分离机械类、搅拌与混合机械类、冷冻机械类、结晶与干燥设备等。

动设备（容积泵、离心泵、往复式压缩机、离心式压缩机等）的结构及工作原理（1）容积泵的结构及工作原理容积泵又称“正位移泵”。

通过若干封闭的充满液体的空间（如缸体），周期性地将能量施加于液体，使液体压力直接增加到所需值的泵，包括往复泵、转子泵等。

1）往复泵往复泵是活塞泵、柱塞泵和隔膜泵的总称，它是容积式泵中应用比较广泛的一种。

按驱动方式，往复泵可分为机动泵（电动机驱动）、直动泵（蒸汽、气体或液体驱动）和手动泵三大类。

往复泵是通过活塞的往复运动直接以压力能的形式向液体提供能量的液体输送机械。

①活塞泵活塞泵的主要部件是泵缸、活塞、活塞杆、单向开启的吸入阀和排出阀。

泵缸内活塞与阀门间的空间为工作室。

②计量泵计量泵又称比例泵，其装置特点是通过改变柱塞的冲程大小来调节流量，当要求精确输送流量恒定的液体时，可以方便而准确地借助调节偏心轮的偏心距离，改变柱塞的冲程来实现。

有时，还可通过一台电机带动几台计量泵的方法将几种液体按比例输送或混合。

③隔膜泵当输送腐蚀性液体或悬浮液时，可采用隔膜泵。

隔膜泵实际上就是柱塞泵。

隔膜式计量泵可用来定量输送剧毒、易燃、易爆和腐蚀性液体。

2）转子泵转子泵又称回转泵，属正位移泵，它们的工作原理是依靠泵内一个或多个转子的旋转来吸液和排液的。

石油化工中较为常用的有齿轮泵和螺杆泵。

①齿轮泵目前石油化工中常用的外啮合齿轮泵的结构泵壳内有两个齿轮，其中一个为主动轮，它由电机带动旋转；另一个为从动轮，它是靠与主动轮的相啮合而转动。

两齿轮将泵壳内分成互不相通的吸入室和排出室。

当齿轮旋转时，吸入室内两轮的齿互相拨开，形成低压而将液体吸入；然后液体分两路封闭于齿穴和壳体之间随齿轮向排出室旋转，在排出室两齿轮的齿互相合拢，形成高压而将液体排出。

常见化工设备基本原理及检修化工设备是指用于生产化工产品的各种设备和装置。

常见的化工设备包括反应器、蒸馏塔、分离器、混合器、搅拌器、换热器等。

这些设备的基本原理和检修方法对于保障设备正常运行和延长设备使用寿命非常重要。

首先，我们来介绍一下常见化工设备的基本原理。

1.反应器：反应器是进行化学反应的设备。

其基本原理是在适当的温度和压力下，通过添加适量的催化剂，使原料物质发生化学反应，生成所需的化工产品。

2.蒸馏塔：蒸馏塔用于将混合物进行分馏，根据各组分的沸点差异来进行分离。

在蒸馏过程中，混合物被加热至沸点，产生汽相，并通过蒸馏塔的不同级数，使不同沸点的组分逐级分离。

3.分离器：分离器是用于将两个或多个不相容的物质进行分离的设备。

它利用物质的密度差异、相对溶解度以及滤饼等特性，通过分离器内部的设备结构和操作方式，将混合物分离成不同的组分。

4.混合器：混合器是将两种或多种物质充分混合的设备。

其基本原理是通过搅拌、喷射、气流等方式，使各组分之间发生相互作用，达到均匀混合的效果。

5.搅拌器：搅拌器用于对液体或浆料进行搅拌，以实现混合、溶解、均质等目的。

它通过旋转搅拌叶片，使液体产生剪切、切搓等运动，从而实现混合的效果。

6.换热器：换热器用于在化工过程中传递热量。

其基本原理是利用不同温度的两个流体之间的热传导，通过换热介质介质的管壁或传导盘来传递热量。

接下来，我们来看一下常见化工设备的检修方法。

1.反应器检修：反应器的检修主要包括清洗、更换密封件、修复容器表面等。

在进行反应器检修时，需要先将反应器内的物质清除干净，然后进行密封件的更换和容器表面的修复。

2.蒸馏塔检修：蒸馏塔的检修主要包括清洗、更换填料、修复内外壁等。

在进行蒸馏塔检修时，需要将塔内的残余物清除干净，然后进行填料的更换和内外壁的修复。

3.分离器检修：分离器的检修主要包括清洗、更换筛板、修复壁板等。

在进行分离器检修时，需要将内部的分离介质清除干净，然后进行筛板的更换和壁板的修复。
