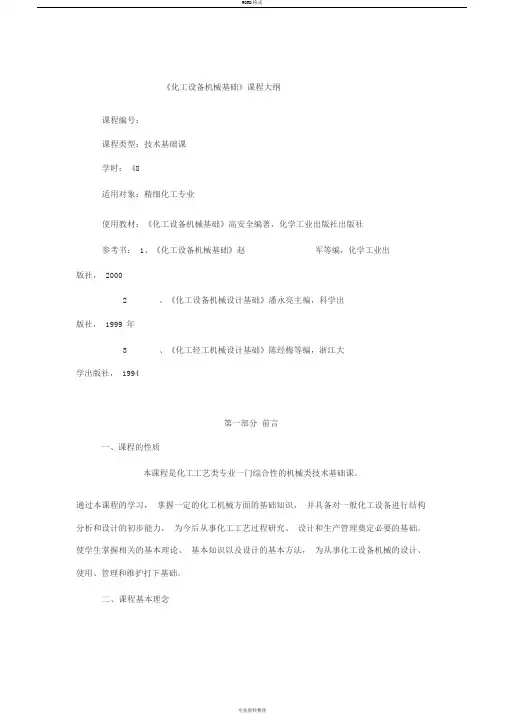

《化工设备机械基础》课程大纲课程编号：课程类型：技术基础课学时： 48适用对象：精细化工专业使用教材：《化工设备机械基础》高安全编著，化学工业出版社出版社参考书： 1、《化工设备机械基础》赵军等编，化学工业出版社， 20002 、《化工设备机械设计基础》潘永亮主编，科学出版社， 1999 年3 、《化工轻工机械设计基础》陈经梅等编，浙江大学出版社， 1994第一部分前言一、课程的性质本课程是化工工艺类专业一门综合性的机械类技术基础课。

通过本课程的学习，掌握一定的化工机械方面的基础知识，并具备对一般化工设备进行结构分析和设计的初步能力，为今后从事化工工艺过程研究、设计和生产管理奠定必要的基础。

使学生掌握相关的基本理论、基本知识以及设计的基本方法，为从事化工设备机械的设计、使用、管理和维护打下基础。

二、课程基本理念1.坚持以高职教育培养目标为依据，遵循“结合理论联系实际，以应知、应会”的原则，以培养锻炼职业技能为重点。

2.注重培养学生的专业思维能力和专业实践能力。

3.把创新素质的培养贯穿于教学中。

采用行之有效的教学方法，注意发展学生专业思维和专业应用能力。

4.培养学生分析问题、解决问题的能力三、课程的设计思路《化工设备机械基础》课程在设计思想上充分体现一体化，即：理论与实践内容一体化、知识传授与动手训练场地一体化、理论与实路教师为一人的“一体化”。

《化工设备机械基础》的课程内容要经历由社会调研的行业岗位分析到典型工作任务确定，从典型工作任务对职业核心能力的要求到学习领域的设定，强调学习领域的教学内容是由多个学习专情境的整合，在每个学习情景构建中分成应知知识点、职业能力要点、职业素质训练三个部分，为学生素质能力、职业能力、创新能力培养开拓了新的途径，每一个学习情境对应一个典型工作过程。

第二部分课程目标一、课程目标教学目标和总体要求是本课程的学习，掌握一定的化工机械方面的基础知识，并具备对一般化工设备进行结构分析和设计的初步能力，为今后从事化工工艺过程研究、设计和生产管理奠定必要的基础。

化工设备机械基础期末复习题型：1、判断题2、解释题3、填空题4、简答题5、计算题6、论述题一、重要的定理、原理、准则1、力的平行四边形法则或三角形法则：作用于同一点的两个力可以合成为一个合力，合力的大小和方向是以这两个力为邻边的平行四边形的对角线矢量，其作用点不变。

也即：合力等于两分力的矢量和。

圆轴扭转时的强度条件虎克定理：纯弯曲时梁横截面上任一点的正应力与该点到中性轴的距离成正比，距中性轴同一高度上各点的正应力相等。

适用条件：1.材料是均匀的，各向同性的：厚度无突变，材料物理性能相同；2.轴对称——几何轴对称，材料轴对称，载荷轴对称，支撑轴对称；3.连续——几何连续，载荷（支撑）分布连续，材料连续。

4.壳体边界力在壳体曲面的切平面内：无横向剪力和弯距作用，自由支撑等；5. δ/DI ≤0.1 (薄壁容器)压力容器强度设计步骤6-7计算法则与符号规定轴力的计算法则：受轴向外力作用的直杆，其任意截面上的轴力，在数值上等于该截面一侧所有轴向外力的代数和。

背向该截面的外力取正值，指向该截面的外力取负值。

轴力正负号：拉为正压为负剪力的计算法则：任一横截面上的剪力在数值上等于该截面一侧所有横向外力的代数和（取其绝对值）。

弯矩的计算法则：任一截面上的弯矩，等于该截面一侧所有外力对该截面中性轴取矩的代数和。

其中向上的外力，其矩为正；向下的外力，其矩为负。

化工设备材料选择要考虑哪些因素？设备的操作条件——压力、温度、介质特性、操作特点；材料的使用性能——力学性能、物理性能、化学性能；加工工艺性能——焊接性能、热处理性能、冷弯性能及其他冷热加工性能；经济合理性及设备结构——材料价格、制造费用和使用寿命。

碳钢与铸铁钢铁的组成 = 95%以上铁+（0.05 -- 4%）碳+1%杂质——铁碳合金含碳量0.02~2% 为钢；含碳量＞2% 为铸铁；含碳量＜0.02% 为工业纯铁；含碳量＞ 4.3% 无实用价值。

钢号表示法例：优质碳素钢——08F 20 R低合金钢——16MnR 16——含碳量0.16%；M n——合金元素；R ——容器钢。

—－可编辑修改，可打印——别找了你想要的都有！精品教育资料——全册教案，，试卷，教学课件，教学设计等一站式服务——全力满足教学需求，真实规划教学环节最新全面教学资源，打造完美教学模式第一篇: 化工设备材料第一章化工设备材料及其选择2.名词解释A组：1.蠕变：在高温时，在一定的应力下，应变随时间而增加的现象。

或者金属在高温和应力的作用下逐渐产生塑性变形的现象。

2.延伸率：试件受拉力拉断后，总伸长的长度与原始长度之比的百分率。

3.弹性模数(E)：材料在弹性范围内，应力和应变成正比，即σ=Eε,比例系数E为弹性模数。

4.硬度：金属材料表面上不大的体积内抵抗其他更硬物体压入表面发生变形或破裂的能力。

5.冲击功与冲击韧性：冲击功是冲击负荷使试样破断所做的功。

冲击韧性是材料在外加动载荷突然袭击时的一种及时和迅速塑性变形的能力。

6.泊松比（μ）：拉伸试验中试件单位横向收缩与单位纵向伸长之比。

对于钢材，μ=0.3 。

7.耐腐蚀性：金属和合金对周围介质侵蚀（发生化学和电化学作用引起的破坏）的抵抗能力。

8.抗氧化性：金属和合金抵抗被氧化的能力。

9.屈服点：金属材料发生屈服现象的应力，即开始出现塑性变形的应力。

它代表材料抵抗产生塑性变形的能力。

10.抗拉强度：金属材料在受力过程中，从开始加载到发生断裂所能达到的最大应力值。

B组：1.镇静钢：镇静钢在用冶炼时用强脱氧剂 Si, Al等完全脱氧脱氧，是脱氧完全的钢。

把FeO中的氧还原出来，生成SiO2和Al2O3。

钢锭膜上大下小，浇注后钢液从底部向上，向中心顺序地凝固。

钢锭上部形成集中缩孔，内部紧密坚实。

2.沸腾钢：沸腾钢在冶炼时用弱脱氧剂Mn脱氧，是脱氧不完全的钢。

其锭模上小下大，浇注后钢液在锭模中发生自脱氧反应，放出大量CO 气体，造成沸腾现象。

沸腾钢锭中没有缩孔，凝固收缩后气体分散为很多形状不同的气泡，布满全锭之中，因而内部结构疏松。

3.半镇静钢：介于镇静钢和沸腾钢之间，锭模也是上小下大，钢锭内部结构下半部像沸腾钢，上半部像镇静钢。

第一章 刚体的受力分析及平衡规律一、基本概念1、刚体：在任何情况下都不发生变形的物体。

约束：限制非自由体运动的物体。

（三种约束）二、力的基本性质三、二力平衡定律 三力平衡定理三力平衡定理：如果一物体受三个力作用而处于平衡时，若其中两个力的作用线相交于一点，则第三个力的作用线必交于同一点。

四、平面汇交力系、平面一般体系五、力的平移定理力的平移定理: 作用在刚体上的力可以平移到刚体内任意指定点，要使原力对刚体的作用效果不变，必须同时附加一个力偶，此附加力偶的力偶矩等于原力对新作用点的力矩，转向取决于原力绕新作用点的旋转方向。

第二章 金属的力学性质一 基本概念弹性模量：材料抵抗弹性变形的能力⎪⎪⎩⎪⎪⎨⎧===∑∑∑000o m Y X拉伸试件的横向线应变与纵向线应变之比的绝对值。

线应变：反应杆的变形程度，杆的相对伸长值。

蠕变：金属试件在高温下承受某已固定的应力时，试件会随着时间的延续而不断发生缓慢增长的塑性形变。

应力松弛：总变形量保持不变，初始的弹性变形随时间的推移逐渐转化为塑性变形并引起构件内应力减小的现象二 拉伸曲线 (重要，看书！！！)第四章 直 梁 的 弯 曲中性层：梁内纵向长度既没有伸长也没有缩短的纤维层。

中性轴：中性层与横截面的交线 。

剪力与弯矩的计算剪力：抵抗该截面一侧所有外力对该截面的剪切作用，大小应该等于该截面一侧所有横向外力之和。

弯矩：抵抗该截面一侧所有外力使该截面绕其中性轴转动，大小应等于该截面一侧所有外力对该截面中性轴取距之和。

剪力的符号约定εεμ'=μεε-='泊松比横向线应变计算剪力的法则：梁的任一横截面上的剪力等于该截面一侧所有横向外力的代数和；截面左侧向上的外力和截面右侧向下的外力取正值，截面左侧向下的外力和截面右侧向上的外力取负值。

据此法则：截面左侧 Q 左=R A －P 1截面右侧 Q 右=P 2 + P 3 －R B弯矩的符号约定计算弯矩法则：梁在外力作用下，其任意指定截面上的弯矩等于该截面一侧所有外力对该截面中性轴取矩的代数和；凡是向上的外力，其矩取正；向下的外力，其矩取负值。

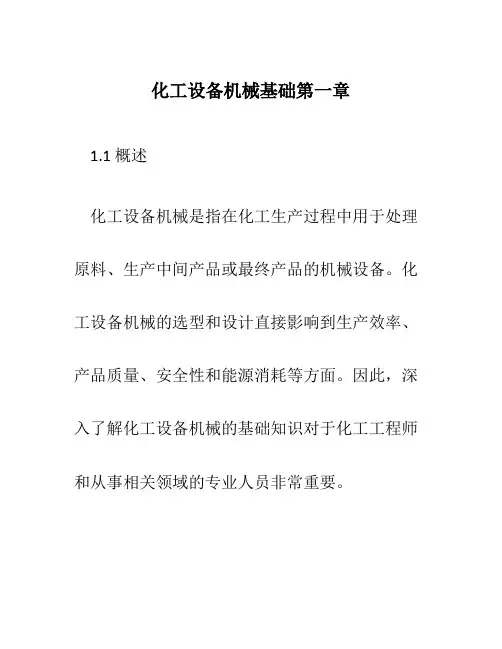

化工设备机械基础第一章1.1 概述化工设备机械是指在化工生产过程中用于处理原料、生产中间产品或最终产品的机械设备。

化工设备机械的选型和设计直接影响到生产效率、产品质量、安全性和能源消耗等方面。

因此，深入了解化工设备机械的基础知识对于化工工程师和从事相关领域的专业人员非常重要。

1.2 化工设备机械的分类化工设备机械可以根据其用途、工作原理、结构形式等多种方式进行分类。

常见的分类方式包括： - 用途分类：反应设备、传质设备、分离设备、加热设备等； - 工作原理分类：机械设备、热力设备、化学设备等； - 结构形式分类：容器设备、管道设备、泵设备等。

1.3 化工设备机械的基本要求化工设备机械的选用和设计需要满足一定的基本要求，包括： - 安全性：化工设备机械工作环境复杂，对设备的安全性要求非常高。

因此，设备的设计和选用必须满足相应的安全标准，并考虑到可能的事故情况。

- 可靠性：化工设备机械的可靠性直接影响到生产效率和产品质量。

设备必须具备足够的强度和稳定性，能够在长时间、高负荷的工作条件下正常运行。

- 高效率：化工生产通常对设备的吞吐量有较高的要求，因此化工设备机械的设计应尽可能提高产量和生产效率，减少物料和能源的浪费。

- 维修性：化工设备机械的维修和保养是常规操作，因此设备的结构和组件应考虑到易于维修和更换的因素，以降低维护成本并减少停机时间。

1.4 化工设备机械选型的关键因素在进行化工设备机械选型时，需要考虑的关键因素包括： - 工艺要求：根据化工生产的具体工艺要求选择合适的设备机械。

不同工艺需要不同的操作条件和设备能力。

- 物料特性：不同的物料性质会对设备机械的选型产生影响，例如物料的粘度、腐蚀性和温度等。

- 产量要求：根据生产的产量要求选择适用的设备型号和规格。

产量的增加可能需要更大的设备容积或更高的工作能力。

- 能源消耗：考虑设备机械的能源消耗情况，选择能效较高的设备型号和工艺参数，以降低能源成本。
