实用电子DIY制作，一个无线遥控开关将你的生活变得智能化普及数电模电知识，科教兴国。
大家好，今天来学习315/433M频无线收发模块RXC6，教大家做一个遥控开关，用来控制家电，非常实用。
先来看实物模块长啥样：这是模块的正面图这是模块的背面图RXC6超外差带解码学习码无线接收模块，是一款性价比较高的ISM频段的接收模块，具有较高的接收灵敏度、低廉的价格，非常适合我们进行DIY制作。
此模块无需外加任何电路即可以做到无线信号输入到数据信号输出，自带数据解码电路，可轻易实现无线产品的开发。
由模块的背面图可知，从左往右数，其引脚分别是：GND（电源负极），VDD（电源正极），D3（数据输出脚），D2，D1，D0，SW（外接学习按键）。
最右边还有个焊盘（孔），这是用来焊接天线的。
RXC6共有3种输出方式：点动，自锁，互锁。
点动就是，当我们按下遥控器的按键，接收板的数据脚就有输出，松开按键，停止输出。
自锁就是，当我们按下遥控器上的按键一次，接收板的数据脚有输出，松开按键，输出不会中断，持续输出，只有我们再按一次按键，输出才会停止。
自锁输出时，4个数据脚相互独立，互不影响。
互锁就是，4个数据脚同时只能有一路输出，互相锁定，有你没我，有我没你。
那么如何改变接收板的输出方式呢？看模块的背面，有两个没有焊上的焊盘T1、T2，默认T1、T2是没有焊上的，是悬空状态，此时对应的是点动模式。
当T2焊上接地，T1悬空，那么对应的是自锁模式。
如果T2悬空，T1焊上接地，这时是互锁模式，大家可以根据自己的需求改变输出方式。
我们将T2焊上，将模块的输出方式改为自锁，接下来DIY一个无线遥控开关。
为了增加遥控距离，焊上一段大约17cm长的单芯导线。
由于这个接收模块的数据脚输出电流很小，驱动能力有限，不能直接驱动继电器，所以我们还需要给它加一级三极管放大电路，如下图：为了方便供电和安装，我们还需要给接收模块焊一个小底板，把三极管、继电器、接线端子等都安在一块板子上，总的电路连接图如下图：备齐所需元器件：焊好小底板后把接收模块插到排母上，也安在小底板上：这个无线接收模块的供电电压范围是3.3V-5.5V，考虑到其便携性，我用一节3.7V的锂电池供电。
红外遥控开关的制作方法红外遥控开关是一种方便实用的电子设备，可以用来控制灯光、电视、空调等家电设备的开关。
今天我们将介绍10条关于红外遥控开关的制作方法，并详细描述每种方法的步骤和材料。
1. 可编程红外遥控开关制作方法这种制作方法需要使用一个可编程芯片，例如AT89S52芯片，以及一些基本电子元件。
这种方法的优点是能够对红外遥控信号进行编程，使得开关变得更加智能化。
步骤：1. 连接AT89S52芯片和基本电子元件，例如电容和电阻。
2. 下载具有红外信号解码功能的程序到芯片中。
3. 制作一个红外发射模块，并将其连接到芯片上。
4. 输入你想要编程的红外遥控信号，并将其保存在芯片中。
5. 通过程序对这些信号进行处理，以制作智能红外遥控开关。
2. 简单红外遥控开关制作方法这种制作方法基于一个比较简单的电路，只需要较少的电子元件，适合初学者制作。
步骤：1. 使用NE555定时器芯片、红外遥控解码器和一些电容和电阻组成电路。
2. 制作电路板，将芯片和电子元件进行焊接，并安装红外发射模块。
3. 制作一个红外遥控器，通过它对电路进行遥控。
3. 光敏红外遥控开关制作方法这种制作方法基于一个光敏电阻，利用它的特性来控制红外遥控开关。
这种方法的优点是简单易用，价格便宜。
步骤：1. 制作出一个光敏电阻，并将其放入一个黑色的管子中。
2. 连接红外接收模块，并用热缩管将其封装起来。
3. 将一些电阻和电容连接到电路板上，用它来控制光敏电阻输入的信号。
4. 制作一个红外遥控器，向电路板发送控制信号。
4. CD4017红外遥控开关制作方法这种制作方法基于一个CD4017集成电路，利用它的内部逻辑来控制红外遥控开关。
这种方法的优点是实现方便，性能稳定。
步骤：1. 连接CD4017集成电路、电容、电阻和LED灯，制作出一个电路板。
2. 连接红外接收模块和CD4017集成电路，以接收红外信号并对其进行处理。
3. 制作一个红外遥控器，并用它来控制CD4017电路板。
自制红外遥控开关电路图想自己制作一个可以遥控开关电灯的电路，最简单的方法就是直接选用市售的PT2262和PT2272这类无线收发模块，其遥控距离可达30~40m，并且可以控制多路负载工作。
PT2262和PT2272收发模块。
上图中左边的为PT2272接收模块，这种模块只要外接三极管驱动继电器即可控制电灯的工作。
右边为无线遥控发射器，内部一般都是采用与PT2272配套的PT2260或PT2262设计。
若提问者想采用元器件自己动手制作遥控电路，可以按照下图所示电路来制作。
简单的红外遥控开关电路。
红外发射电路。
上图中，555时基电路接成一个自激多谐振荡器，其振荡频率由电阻R1、R2及C2决定。
调整R2或C2的标称值即可改变振荡频率。
按下微动开关S，555电路得电工作，驱动红外发射二极管VD向外发射红外遥控信号。
红外接收电路。
上图中，VD为红外接收二极管，用于接收红外发射电路发出的红外遥控信号。
V6及其集电极所接的L、C4组成一个选频放大器，V7、V8组成一个双稳态电路。
当红外接收二极管VD接收到红外遥控信号时，该信号先经V5放大，然后送至V6组成的选频放大器放大，若VD 接收到的红外信号的频率与LC4的并联谐振频率相同时，V6集电极便会输出一个触发信号，使V7、V8构成的双稳态电路翻转，V8集电极输出变为高电平使V9导通，继电器吸合，接通电灯电源。
若再按一下红外遥控发射器，VD又接收到红外遥控信号，使双稳态电路再次翻转，V8集电极变为低电平，V9截止，继电器失电，电灯电源断开。
上图电路中二极管VD1~VD5皆选用1N4148，V5~V9选用9014三极管即可。
红外发射管和红外接收管。
上图中，透明封装的为红外发射二极管，蓝黑色封装的为红外接收二极管。
制作时，红外发射二极管可以选用5mm的管子。
红外接收二极管在使用时，与稳压管一样，应反向接于电路中。
简易无线电遥控系统摘要本电路主要由无线发射机和无线接收机组成，发射机部分主要原理：采用FSK调制，通过8线-3线优先编码器74LS148 和并行-串行编码器VD5026 对8个按键进行编码，输出1.629K的中频信号，由变容二极管进行频率调制再加载到高频载波上，然后将高频信号进行功率放大后由天线发射出去；接收机部分主要原理：先将天线接收到的高频信号进行电压放大后送至单片窄波解调芯片MC3361进行解调，经比较电路整形再解码，从而控制７个发光二极管和灯泡工作，并显示灯泡亮度级数。
本电路的设计优点：采用专用集成电路编解码器ＶＤ５０２６和ＶＤ５０２７对控制信号进行再编码和解码，提高了信道的抗干扰能力；接收机的鉴频电路采用窄带ＦＭ解调芯片ＭＣ３３６１进行解调，提高了接收机的灵敏度。
关键词：发射解调接收Frequency Modulation我们习惯上用FM来指一般的调频广播（76-108MHz，在我国为87.5-108MHz、日本为76-90MHz），事实上FM也是一种调制方式，即使在短波范围内的27-30MHz之间，做为业余电台、太空、人造卫星通讯应用的波段，也有采用调频（FM）方式的。
FM radio即为调频收音机。
FM调频即收音机功能。
作为MP3的一项附加功能，从实用角度来说，现在的MP3这方面做得并不很出色，应该说还不如普通的收音机，在接收范围、精度等等方面还都有差距，只能说是一个有益的补充。
当然，如果你注重这个功能的话，也有做得不错的产品。
而在具体机型上，针对FM，不同产品还有细分，是否可以保存选定的频道、可以保存多少个频道、立体声和普通声道可以自己设定还是由机器来设定。
----------------------------------------------------------------调幅Amplitude Modulation :一般中波广播(MW: Medium Wave)采用了调幅(Amplitude Modulation)的方式,在不知不觉中，MW及AM之间就划上了等号。
一种无线遥控电灯开关的制作与安装无线遥控电灯开关是一种可以通过无线信号遥控电灯开关的装置。
它可以方便地实现对电灯的远程控制，无需再去寻找开关或者走到电灯旁边进行操作。
本文将详细介绍制作与安装无线遥控电灯开关的步骤。
1.所需材料：-电源适配器或电池盒（12V直流电源供电）-无线遥控模块-电灯开关模块-电灯插座-电线-电线插头-螺丝刀-剪刀-胶带-螺丝2.制作步骤：此处以小夜灯为例进行制作说明。
1)选择一个合适的位置放置电灯插座，并确保插座附近有电源插座。
2)用螺丝固定电灯插座于墙壁上。
3)将电灯插座的电源线连接到电源适配器或电池盒上，再将适配器或盒子连接到电源插座上，确保电源连接正确。
4)将开关模块插入电灯插座上的开关孔中，并用螺丝固定。
5)用电线将遥控模块与开关模块连接起来，确保极性正确连接。
6)将遥控模块放入一个适合的遥控器外壳中，并安装好电池。
3.安装步骤：1)打开遥控器外壳，将电池正确安装。
2)打开电灯开关模块的电源，确保电源正常。
3)按下遥控器上的打开按钮，观察电灯是否正常打开。
如果电灯没有打开，需要检查电路连接是否正确。
4)如果一切正常，就可以使用遥控器来控制电灯的开关了。
5)如果不需要使用遥控器，也可以直接使用开关模块上的开关进行控制。
需要注意的是，为了保证安全，制作和安装过程都需要断开电源。
操作电气设备时必须小心谨慎，确保不会触电或造成其他危险。
制作与安装无线遥控电灯开关不仅能提高生活便利性，还可以降低能源浪费，避免长时间浪费电力。
这一装置的制作与安装过程相对简单，但仍需保持对电器的基本安全意识。

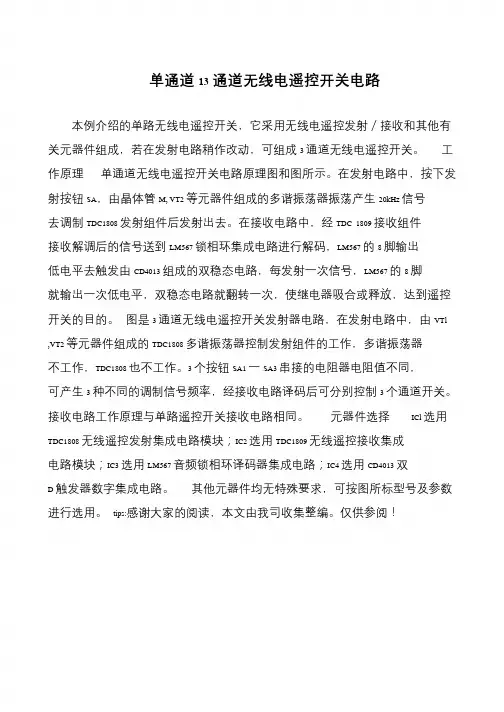

单通道13通道无线电遥控开关电路
本例介绍的单路无线电遥控开关，它采用无线电遥控发射／接收和其他有
关元器件组成，若在发射电路稍作改动，可组成3 通道无线电遥控开关。
工作原理单通道无线电遥控开关电路原理图和图所示。
在发射电路中，按下发射按钮SA，由晶体管M, VT2 等元器件组成的多谐振荡器振荡产生20kHz 信号去调制TDC1808 发射组件后发射出去。
在接收电路中，经TDC 1809 接收组件接收解调后的信号送到LM567 锁相环集成电路进行解码，LM567 的8 脚输出
低电平去触发由CD4013 组成的双稳态电路，每发射一次信号，LM567 的8 脚就输出一次低电平，双稳态电路就翻转一次，使继电器吸合或释放，达到遥控
开关的目的。
图是3 通道无线电遥控开关发射器电路，在发射电路中，由VTl ,VT2 等元器件组成的TDC1808 多谐振荡器控制发射组件的工作，多谐振荡器不工作，TDC1808 也不工作。
3 个按钮SA1 一SA3 串接的电阻器电阻值不同，可产生3 种不同的调制信号频率，经接收电路译码后可分别控制3 个通道开关。
接收电路工作原理与单路遥控开关接收电路相同。
元器件选择ICl 选用TDC1808 无线遥控发射集成电路模块；IC2 选用TDC1809 无线遥控接收集成电路模块；IC3 选用LM567 音频锁相环译码器集成电路；IC4 选用CD4013 双D 触发器数字集成电路。
其他元器件均无特殊要求，可按图所标型号及参数进行选用。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。

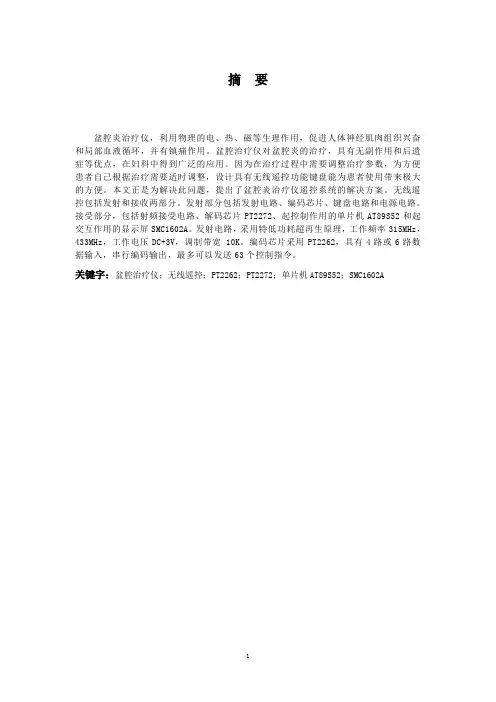

摘要盆腔炎治疗仪，利用物理的电、热、磁等生理作用，促进人体神经肌肉组织兴奋和局部血液循环，并有镇痛作用。
盆腔治疗仪对盆腔炎的治疗，具有无副作用和后遗症等优点，在妇科中得到广泛的应用。
因为在治疗过程中需要调整治疗参数，为方便患者自己根据治疗需要适时调整，设计具有无线遥控功能键盘能为患者使用带来极大的方便。
本文正是为解决此问题，提出了盆腔炎治疗仪遥控系统的解决方案。
无线遥控包括发射和接收两部分。
发射部分包括发射电路、编码芯片、键盘电路和电源电路。
接受部分，包括射频接受电路、解码芯片PT2272、起控制作用的单片机AT89S52和起交互作用的显示屏SMC1602A。
发射电路，采用特低功耗超再生原理，工作频率315MHz，433MHz，工作电压DC+3V，调制带宽 10K。
编码芯片采用PT2262，具有4路或6路数据输入，串行编码输出，最多可以发送63个控制指令。
关键字：盆腔治疗仪；无线遥控；PT2262；PT2272；单片机AT89S52；SMC1602AAbstractThe instrument for pelvic inflammation treatment, uses physiological actions of the physical electricity, heat, magnetism for therapy, has the promotion of excited nerve muscular tissue, the partial blood circulation and eases the pain，with merit of no side effect and sequela. So it obtains the widespread application in the gynecology department。
Because in the course of treatment the patient needs to adjust the treatment parameter, the designing with the wireless remote control function keyboard bringing enormous convenient to the patient. This article is precisely for solves this problem, proposed the pelvic cavity treatment meter remote control module solution. The wireless remote controller including launched part and received part. The launched parts including transmission circuit, code chip, keyboard circuit and power circuit. The received module, include the received circuit, decoding chip PT2272, controller AT89S52 and the correlation display monitor SMC1602A. The transmission circuit, uses the especially low power loss ultra regeneration principle, operating frequency 315MHz,433MHz, working voltage DC+3V, modulation band-width 10K.The code chip uses PT2262, has 4 group or 6 group data feeds and the serial code output, most may transmit 63 control commands.Keywords instrument for pelvic inflammation treatment；wireless remote controller；PT2262；PT2272；AT89S52；SMC1602A目录第1章绪论 (4)1.1 课题背景 (4)1.2 遥控器原理 (4)1.3 设计任务 (4)1.4 设计的意义 (4)第2章无线遥控原理 (5)2.1 发射电路原理 (5)2.2 接收电路原理 (5)2.3 天线原理 (5)2.3.1 什么是天线 (5)2.3.2 天线的种类 (6)第3章遥控方案设计 (7)3.1 系统设计 (7)3.2 解决方案(一) (8)3.3 解决方案(二) (9)3.4 方案讨论 (10)第4章系统实现 (11)4.1 工具介绍 (11)4.1.1 Protus原理图与仿真 (11)4.1.2 Protel原理图与电路板制作 (11)4.2 器件介绍 (12)4.2.1 发射集成电路 (12)4.2.2 接受集成电路 (13)4.2.3 编码和解码芯片 (14)4.2.4 单片机AT89S52 (14)4.2.5 LCD1602A显示原理 (15)4.3 键盘编码 (16)4.4 系统构架 (17)4.5 程序实现 (17)第5章系统测试 (18)5.1 无线发射接收测试 (18)5.2 程序测试 (19)5.3 系统总体测试 (20)致谢 (20)参考文献 (20)附录 (20)⑪遥控器电路 (20)⑫接收部分电路图 (21)⑬源程序 (22)第1章绪论1.1 课题背景盆腔治疗仪采用物理的电、热、磁等生理作用，具有促进神经肌肉组织兴奋，局部血液循环和镇痛三种重要作用。
无线遥控开关电路图及原理随着社会进步，无线遥控开关被大量的使用，无线遥控开关是采用高科技的射频识别技术设计制作，用无线遥控开关设备控制各类灯饰、家电、门、窗帘等家居用品，是一种新型智能化开关，可对室内灯具、家电等进行无线控制，操作简单方便，性能稳定可靠，受到广大消费者喜爱和追捧，下面就是小编对无线遥控开关原理的具体介绍。
>随着社会不断发展，科技技术也在不断提升，现在无线遥控开关被大量的使用于我们日常生活中各个角落，例如：家庭、酒店、商场、医院、仓库、办公室等场所用于灯饰照明控制及其它用途电器控制，相信大家对于无线遥控开关并不陌生，但大多数人对于无线遥控开关工作原理都不是很了解，下面小编就对无限遥控开关进行具体介绍，希望对大家有所借鉴作用。
在了解无线遥控开关原理之前，我们先来了解一下无线遥控开关功能，无线遥控开关在设计制作上采用射频识别技术，无方向性，与其它同型号产品间不会造成任何影响和干扰，具有高保密性、性能稳定、功耗低、存储量大、使用方便，可以让灯具同时或个别进行开光，开关和遥控器不必配套购买，用户可自由选配，误码率低，抗干扰能力强。
无线遥控开关安装异常简单方便，不需要接零线，也不需要对灯饰电器进行任何改动，可直接替换原有开关，电网停电后再来电，开关会自动处于关闭状态，避免浪费不必要的电能，可以集中控制全家所有的智能遥控开关。
在款式设计上也是多种多样，可供选择面非常广泛，可以将无线遥控开关与传统机械开关进行结合使用，方便简单。
无线遥控开关-原理无线遥控开关是由发射器和接收器两者组合而成，发射器将控制者的控制按键经过编码，调制到射频信号上进行发射出无线信号，也可以说成是一个编码器。
而接收器是将接收到的无线信号进行编码信号再解码，得到与控制按键相对应的信号，然后去控制相应的电路工作了，也被称为解码器。
随着科技进步无线遥控开关在工业控制和无线智能家居领域都得到了广泛使用。
无线遥控开关-分类由于科技进步无线遥控开关种类和功能繁多，按传输控制指令信号的载体分可以分为为：无线电遥控、超声波遥控、红外线遥控，按信号的编码方式不同可以分为：频率编码和脉冲编码，按传输通道数可以分为：多通道遥控和单通道，按同一时间能够传输的指令数目不同可以分为：单路和多路遥控，按指令信号对被控目标的控制技术可以分为：开关型比例型遥控。
无线遥控开关原理
无线遥控开关是一种利用无线电信号进行远程控制的智能电器产品。
其工作原理如下：
无线遥控开关由可移动的遥控发射器和固定在墙壁上的开关接收器组成。
遥控发射器将控制电信号进行编码，然后调制转换成无线信号发送出去。
开关接收器收到载有信息的无线电波信号后，进行放大、解码，得到原先的控制电信号，再将电信号进行功率放大用来驱动相关的电气元件（可控硅、继电器和莫斯管），以控制电器的开关状态。
因此，无线遥控开关的原理是利用编码后的无线电信号进行远程控制，实现对电器的定时、定点和远距离操作和控制（包括自动断电）。
基于单片机的无线遥控开关设计方案摘要：无线射频技术作为本世纪最有发展前景的信息技术之一，已经得到业界的高度重视。
该技术利用射频方式进行非接触双向通信，可以自动识别目标对象并获取相关数据，具有精度高、适应环境能力强、抗干扰强、操作快捷等许多优点。
无线电遥控器是利用无线射频信号对远方的各种机构进行控制的遥控设备，本文针对拥有多种家用电器的现代化家庭，设计了一套能够控制多路用电器的无线遥控开关。
介绍了一种四路无线遥控开关系统的设计方法，并对该系统的组成结构和工作原理进行了详细的说明。
该系统采用解码芯片对接收到的信号进行解码，本文针对拥有多种家用电器的现代化家庭，设计了一套能够控制多路用电器的无线遥控开关。
本设计采用315M稳频无线电遥控组件及其他外围设备。
组装的遥控开关，可对四路220V 用电器分别开关，也可将印制板上连接继电器各转换触点与220V的条划断，仅利用继电器触点输出去开关或控制其他电路。
该无线遥控开关电路可控制四路开关，可在中短距离（≤10m）内，无需对准用电器按一按遥控器按钮，即可实现多路遥控电源电路接通与断开的目的，不仅适用于一般家庭，而且也适合于各大宾馆、饭店、豪华别墅等场所使用。
无线电遥控器是利用无线射频信号对远方的各种机构进行控制的遥控设备。
经过试验验证，该无线遥控开关操作方便，工作可靠，符合设计要求。
研究成果对促进家居电器的智能化具有重要意义。
关键词：多路；无线电；遥控第1章绪论1.1 课题研究背景和意义近十几年信息通信领域中，发展最快、应用最广的就是无线通信技术。
而无线通信技术又有着集成化，低功耗，易操作的发展趋势。
目前，一些只由微控制器和集成射频芯片构成的无线通信模块不断推出，这种微功率短距离无线数据传输技术在工业、民用等领域得到应用广泛。
无线射频技术作为本世纪最有发展前景的信息技术之一，已经得到业界的高度重视。
该技术利用射频方式进行非接触双向通信，可以自动识别目标对象并获取相关数据，具有精度高、适应环境能力强、抗干扰强、操作快捷等许多优点。
无线电遥控发射、接收头的制作电路图无线电遥控以其传输距离远、抗干扰能力强、无方向性等优点，应用于许多领域。
但因电器复杂，发送设备庞大，调试困难等原因，所以在民用领域一直受到限制，随着电子技术的发展，这些问题都得到了解决，使之具有强大的生命力。
在这里向大家介绍一种无线电遥控发射、接收头(T630/T631)的制作方法。
电路介绍无线电遥控发射头T630是一种内藏开线未经信号的微型发射机，其发射频率为265MHz，12V电源供电时，遥控距离为100M，工作电流仅为4mA，其体积为28X12X10mm。
无线电接收头T631，一个内藏天线，象电视机高频头一样的接收、解调器，其典型工作电压为6V，守候工作电流为1mA，接收频率为265MHz，其体积仅为31X23X10mm。
利用它们可以很方便地制作出各种无线电遥控装置，具有微型化，传输距离远、耗电省、抗干扰能力强等优点。
能够方便地取代红外线、超声波发射及接收头。
无线电射头T630电路原理如图所示。
电路四发射管V1及外围元件C1、C2、L1、L2等构成频率为265MHz超高频发射电路，通过环形天线L2向空中发射。
天线L2采用镀银线或直径为1.5mm的漆包线，天线尺寸为24mm(长)X9mm(高)。
三极管V1选用高频发射管BE414或2SC3355。
无线电遥控接收头T631电路原理如图所示。
接收电路主要由V1、IC等组成，V1与C7、C9、L2等元件组成超高频接收电路，微调C9改变其接收频率，使之严格对准265MHz发射频率。
当天线L2收到调制波时，经V1调谐放大出低频成分，再经V2前置放大后送入IC LM358，进一步放大整形后由LM358第7脚输出，该印刷电路板实际尺寸为31mmX23CC，天线尺寸为27mm(长)X9mm(高)。
OUT为信号输出端，三极管V1选用BE415或2SC3355。
电容C9可选用小型可调电容。
IC选用LM358。
在发射及接收电路中为减小体积，所有电阻均选用1/8W或1/16W的金属膜电阻；电解电容亦用超小型电容，其它电容全部采用高频陶瓷电容。
本技术提供一种无线智能遥控器，包括遥控器主机、折叠屏幕、控制面板、PCB板、2.4G无线模块、电源、指示灯和天线，所述天线设置于遥控器主机上，所述PCB板设置于遥控器主机内部，所述天线与所述PCB板相连接，所述2.4G无线模块设置在PCB板上；所述控制面板设置于所述遥控器主机正面，所述折叠屏幕设置于遥控器主机背面；本技术的优点在于：该遥控器基于2.4G无线模块，设置有扩展功能键，可自定义其功能；内置有wifi模块和蓝牙模块，可连接智能终端进行设置；设置有干扰提示功能；设置有距离感应器、震动电机和蜂鸣器，有遥控范围提示功能。
权利要求书1.一种无线智能遥控器，包括遥控器主机(1)、折叠屏幕(2)、控制面板(3)、PCB板(4)、2.4G 无线模块(5)、电源(6)、指示灯(7)和天线(8)，其特征在于：所述天线(8)设置于遥控器主机(1)上，所述PCB板(4)设置于遥控器主机(1)内部，所述天线(8)与所述PCB板(4)相连接，所述2.4G无线模块(5)设置在PCB板(4)上；所述控制面板(3)设置于所述遥控器主机(1)正面，所述折叠屏幕(2)设置于遥控器主机(1)背面，所述折叠屏幕(2)为翻盖结构，铰接于所述遥控器主机(1)的边缘，所述折叠屏幕(2)折叠后显示屏正对遥控器主机(1)背面；所述指示灯(7)设置于遥控器主机(1)正面，与所述PCB板(4)相连接，所述电源(6)与所述PCB板(4)相连接；所述控制面板(3)包括按键(31)和操作杆(32)，所述按键(31)包括常用功能按键(33)和自定义功能键(34)。
2.根据权利要求1所述的一种无线智能遥控器，其特征在于：所述天线(8)为可收纳天线，所述天线(8)与遥控器主机(1)转动连接，所述遥控器主机(1)设置有天线槽(11)。
3.根据权利要求1所述的一种无线智能遥控器，其特征在于：所述电源(6)为可充电锂电池。
4.根据权利要求1所述的一种无线智能遥控器，其特征在于：所述折叠屏幕(2)为触摸屏。
1路无线遥控开关制作在电子制作实训网上以前介绍的一款1路遥控开关中，用到了双向可控硅作为控制元件，由于97A6双向可控硅工作电流较小，且对负载的要求较高，只能对小功率的阻性负载进行控制，因此在实际应用中有一定的局限性，这是一款利用继电器作为控制元件的继电器型1路遥控开关的制作，由于选用的继电器触点容量达到10A，且不挑负载，因此具有更广泛的应用。
1、电路工作原理电路原理图见图1。
电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。
220V交流市电接在进线端子上，经C1、R2、VD1、VD2、VD3、VD4组成的降压整流电路后，经R1限流后，在CW1上形成24V左右的直流电压，为电路提供工作电源。
另一路电源经R4限流降压后，在CW3两端形成稳定的5V工作电压，作为无接接收模块和解码电路的工作电源。
平时，IC1的12脚输出低电平，VT1关断，继电器断开。
当接收模块SH9902收到遥控器发射的无线电编码信号后，就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC1解码后，在数据输出端输出相应的控制数据，本文介绍的数据信息为有效时D1输出为高电平，这个高电平经R3输入到VT1的基极，使其导通，从而使继电器吸合，其控制的电灯被点亮；当无线接收部分收到的数据信息为D1数据为0时，VT1截止，继电器断开，灯泡回路关断，从而达到遥控控制电灯的目的。
2、调试与安装在制作中，先将阻容元件等焊上，然后焊上集成电路插座，最后焊上无线接收模块SH9902。
有条件的网友可用外接5V直流电源对无线接收部分进行调试，插上IC1，将负极接于电路中的地，+5V接于CW3两端，万用表直流电压档测量IC1第14脚电压，当按动遥控器时，每按一次，14脚电压应有时显的变化，否则就说明无线接收模块没有正常工作，查看接收模块有无插反等，如正常，再测IC1第17脚对地电压，按住遥控器时，这个脚的电压应为高电平输出，否则检查IC1有无插反，R5是否焊接可靠等，另外一点需要说明的是，有些制作者在焊集成电路插座时，由于焊接技术不熟练，将1到8脚的地址端与地或高电平相碰，无意中对解码芯片进行了编码，造成发射端与接收端地址密码不统一而无法解码，关于如何进行地址编码，我们在下面的文章中进行介绍；最后测11脚电压，当按一下关按钮时，这个脚的电压应为0，按一下开按钮时应为高电平。
遥控开关工作原理
遥控开关是一种通过无线通信技术实现远程控制电源开关的装置。
它由两部分组成：遥控发送器和遥控接收器。
遥控发送器是由按钮、遥控器电路和发射器模块组成。
当用户按下按钮时，遥控器电路会发出特定的控制信号。
发射器模块将这个信号转换成无线电波并发送出去。
遥控接收器是由接收器模块、解码器和继电器组成。
接收器模块负责接收发送器发出的无线电波。
解码器将接收到的信号转换成特定的控制指令。
继电器是一个电磁开关，可以控制电源的通断。
当解码器识别出特定的指令时，会通过控制继电器实现电源的开关。
具体原理如下：用户按下遥控发送器上的按钮，发送器电路输出一个特定的编码信号。
然后，发射器模块将这个信号转换成无线电波并发送出去。
遥控接收器接收到无线电波后，接收器模块将其转换成电信号。
解码器对该信号进行解码，识别出特定的控制指令。
根据解码器的输出结果，继电器控制相应的电源通断，从而实现遥控开关的功能。
需要注意的是，遥控开关工作的前提是发送器和接收器之间需要事先配对。
通常，发送器和接收器通过一种固定的通信协议进行配对，以确保只有特定的发送器可以控制相应的接收器。
遥控开关广泛应用于家庭和工业领域。
它的优点是方便、灵活，能够实现远程控制，并且减少了使用传统开关时的人工操作。
