单回路控制系统的结构及基本原理单回路控制系统，听起来是不是有点高深？别担心，咱们慢慢来，把它说得简单明了。
想象一下，你家里的空调，夏天一开，立马变成了清凉的避风港。
这个过程背后，就是单回路控制系统在默默发挥作用。
它就像是一位调皮的管家，专门负责调节室内温度。
你觉得怎么样？挺酷吧？单回路控制系统到底是什么呢？其实就是一个简单的控制机制。
就像你在厨房里做饭，火候掌握得当，菜才能好吃。
系统通过传感器感知环境，像是人的“感觉器官”，然后根据设定的目标进行调整。
如果室温太高，控制系统就会给空调发信号，让它开起来。
这样一来，家里瞬间凉快。
是不是感觉有点像魔法？咱们再深入一下，单回路控制系统的基本原理其实就是反馈控制。
反馈控制就像是你骑自行车时的平衡，往左偏了就稍微向右打方向，保持稳定。
系统通过不断获取反馈数据，进行调整，保证温度不会过高或者过低。
要是没有这个反馈，空调就会像个无头苍蝇，根本不知道该怎么调节。
想象一下，如果空调开得太冷，你可能就得裹着毛毯看电视了，真是太折磨人了。
再说说控制环路，单回路控制系统的“主角”。
控制环路里有三个重要角色：传感器、控制器和执行器。
传感器就像你家里的眼睛，负责监测环境。
控制器是大脑，分析数据并做出决策。
执行器则是肌肉，负责实际操作。
三者协同合作，像是一场默契的舞蹈，缺一不可。
要是哪个环节出了问题，整个系统就会陷入混乱，真是让人无奈。
举个例子，想象一下你在夏天的炎热中，开着空调，舒舒服服地看着电视。
突然空调出问题，室内温度一下子飙升。
那种感觉就像是被烈日暴晒，简直要人命。
这个时候，如果控制系统能够及时反馈，让空调赶紧调整，那就完美了。
可一旦反馈失灵，你就得忍受那种汗流浃背的折磨，真是心烦意乱。
说到这里，咱们还得提一下这个系统的稳定性。
单回路控制系统就像是一道题，解出来才能得到最终答案。
假如反馈不准确，系统就可能过度反应，导致温度忽冷忽热，就像过山车一样刺激。
这样的结果可不是你想要的，毕竟生活需要一些“稳定感”，对吧？有了稳定的控制系统，大家才能安心享受生活。
仪表控制说明及PID整定方法化工乙烯仪表-李恒超主要内容一、仪表控制说明1、单回路控制说明2、复杂控制说明二、PID整定方法1、PID整定方法2、PID整定举例三、自动控制回路参数波动原因分析1、工艺操作系统引起参数波动分析2、仪表和调节阀的特性引起参数波动分析3、机泵控制的波动原因分析主要内容一、仪表控制说明1、单回路控制说明1.1 单回路的结构与组成1.2 明确自动控制的目的1.3 被控变量的选择1.4 控制变量的选择1.5 控制质量1.6 滞后1.7 举例与仿真1.8PID的正反作用2、复杂控制说明2.1 前馈控制2.2 串级控制2.3 均匀控制2.4 分程控制2.5 比值控制2.6 选择控制2.7 三冲量控制2.8 耦合控制二、PID整定方法1、PID整定说明1.1 PID回路阶跃响应性能指标1.2PID设置面板1.3 PID参数功能1.3.1 增益K作用对调节过程的影响1.3.2 积分作用对调节过程的影响1.3.3 微分调节D说明1.4 PID参数的整定1.4.1 测试阶跃响应法1.4.2 PID参数的整定步骤说明1.4.3 PID参数整定经验说明1.4.4 PID参数整定方法二2、PID整定举例2.1 PID参数的形象说明2.2 PID参数仿真曲线举例说明2.3 PID整定参数举例分析说明2.4 PID参数整定总结三、自动控制回路参数波动原因分析1、工艺操作系统引起参数波动分析1.1 精馏塔的典型控制1.2 反应器的控制2、仪表和调节阀的特性引起参数波动分析2.1 流量计的量程比、流速，对测量的影响2.2 调节阀的流量特性和可调比2.3 提高调节阀使用寿命的常见方法3、机泵控制的波动原因分析3.1 对离心泵的控制3.2 对计量泵的控制3.3 对变频泵的控制一、仪表控制说明\1.单回路控制说明1.1 单回路的结构与组成由一个被控对象、一个测量变送器、一个控制器和一个执行机构（控制阀）所组成的闭环控制系统。

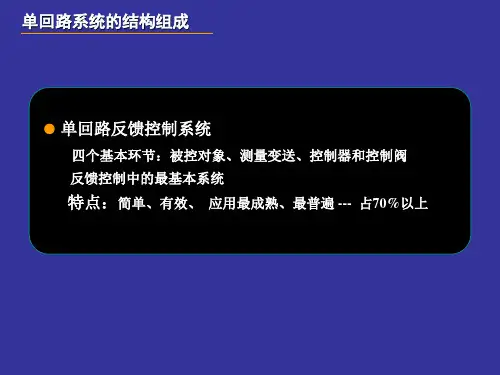

第一篇过程控制系统第一章单回路反馈控制系统简称：单回路控制系统、简单控制系统在所有反馈控制系统中，单回路反馈控制系统是最基本、结构最简单的一种。
在生产过程控制中应用得最为广泛的、并能解决大量控制问题的系统（70%）。
研究单回路系统的分析和设计方法，是研究复杂控制系统的基础。
1.1 单回路系统的结构组成一、系统的组成举例：如图所示的水槽，流入量F1、流出量F2,为了控制水槽的液位1不变，选择相应的变送器、控制器、控制阀，并按左图组成单回反馈控制系统。
图1-1水槽图1-2水槽液位控制系统注：LC表示液位控制器，sp代表控制器的给定值。
假定控制阀为气闭，控制器为反作用。
偏差：测量信号与给定值之差。
当测量值大于给定值时，偏差为正，反之为负。
第一种情况（初始状态：平衡状态F1=F2 ）入口阀突然开大一F1>F2 f Lf -正偏差f 输出减小f 控制阀t f F2 ff L |fF1=F2 f系统达到新的平衡入口阀突然开小f F1<F2 fL | f负偏差f输出增大f控制阀I f F2 1f L f f F1=F2 f系统达到新的平衡第二种情况初始状态:平衡状态F1=F2 ）出口阀突然开大fF2>F1fL |f 负偏差f 输出增大f控制阀IfF2 1f Lff F1=F2 f系统达到新的平衡出口阀突然关小f F1>F2 f L f -正偏差f 输出减小f 控制阀t f F2 f f L | f F1=F2 f 系统达到新的平衡几点说明：(1)图中的各个信号值都是增量初始状态为零；图中箭头表示的是信号流向，而 不是物料或能量的流向。
(2)各环节的增益有正、负之别：控制器：正作用时增益为负”反作用时增益为正” 控制阀：气开阀增益为正” 气闭阀增益为负”变送器：一般为正”控制对象：根据操纵变量Q(S)的变化引起被控变量丫 (S)的变化来确定Q(S) ffY(S) f 增益为正”反之为负，上例中当控制阀装在出口处时，对象增益为 负”； 当控制阀装在人口处时，对象增益为正整个系统必须是一个负反馈系统，因此自R(S) 至X(S)的各个环节增益的乘积必须是正值。
过程控制技术第一次作业系别：自动控制系专业：电气自动化班级：自145学号：141415250姓名：谢雪龙日期：2016年03月23日单回路控制系统总结一、单回路控制系统的组成单回路控制系统就是由一个测量变送器、一个控制器、一个控制阀和一个被控对象组成的单闭环控制系统。
简单控制系统方框图特点：结构简单、操作维护方便、最普遍。
二、被控变量的选择1、分类：直接控制：最基本的热工参数，一般都可以直接进行测量和控制的参数。
如：温度、压力、液位、流量。
间接控制：在一般条件下，无法直接测量和控制。
2、被控变量的选择原则：①要有代表性②滞后要小③灵敏度要高④要独立可控成本要低三、操作变量的选择1、对象静态特性的影响放大系数K0越大，表示控制作用对被控变量影响越大，控制作用越有效。
K0越大会导致控制通道过于灵敏，使控制系统不稳定。
干扰通道Kf越小越好。
2、控制通道时间常数的影响控制通道的时间常数T0小一些，是之反应灵敏，控制及时。
3、操纵变量的选择原则①操纵变量是可控的，即工艺上允许调节的变量。
②操纵变量一般应比其他干扰对被控变量的影响更加灵敏。
应考虑合理性与生产的经济性。
四、控制阀的选择1、控制阀的流量特性：⑴ 直线流量特性特点：小开度大调解；大开度小调节。
⑵ 对数流量特性特点：大开度大调解；小开度小调节。
⑶ 快开流量特性⑷ 抛物线流量特性2、控制阀气开、气关形式的选择① 从生产安全出发② 保证产品生产质量③ 从降低原料、产品、动力消耗来考虑④ 从介质的特点考虑五、控制器控制规律的确定1、比例控制器（P ）传递函数：K S G =)(特点：输出不失真、不延迟、成比例、有余差。
2、积分控制器（I ） 传递函数：TSS G 1)(= 特点：响应滞后；过度过程变长；但可以消除余差。
3、微分控制器（D ）传递函数：TS S G =)(特点：加速系统的响应，减小系统的过度时间。
4比例积分控制器（PI ） 传递函数：)11()(TSK S G += 特点：① Kp 系数实现阶跃性增加，Ti 积分是缓慢变化。
