并联电抗器

电力系统中串联电容器、并联电容器、串联电抗器、并联
电抗器的作用分别是什么？
串联电容器：减少线路中的感性，使感性和容性达到平衡，达到线路中无电压的损失，达到线路输送的功率为自然功率，减少线路中的无功功率：并联电抗器，因为电抗器为大电感，一般应用在特高压的线路中，因为特高压的线路中采用分裂导线，线路中存在大量的容性的无功功率，这时候在线路的首段和末段并联电抗器，吸收这些容性功率，减少线路输送无功功率，输送的功率为自然功率，同时当线路轻载的时候，避免线路的过电压和发电机的带长线的自励磁和抑制了潜供电流，使单相故障的速度更快了，一般的600km的距离可以设置电抗器；并联电容器，并联在线路的末端，为负载提供了无功功率，使线路线路输送的无功功率减少，减少了线路中的损耗，同时可以提高负载侧的功率因素，并联在线路的首段，也就是母线侧，一般用于提高母线侧的功率因素，母线侧的功率因素一般可以达到0.95到0.98；串联电抗器，一般用于限流的左右，滤除谐波：除了串联电容器以外，都是通过无功功率来改善线路的电能质量，也要考虑这三种方式对于谐波的影响，产生高次谐波，对于电力电子仪器有害，一般通过并联电容器和电感来滤除谐波电流和电压，可以参考
静止补偿器中的可控硅电抗器。

高压并联电抗器的作用及原理高压并联电抗器是一种重要的电力设备，其作用是在高压电网中调节电压和电流。

它的原理是通过改变电路的阻抗，来实现对电压和电流的控制。

我们来了解一下高压并联电抗器的作用。

在电力系统中，电压的稳定性对于电网的正常运行非常重要。

当电网中负载变化较大时，电压可能出现波动，这会给电网带来不稳定因素。

而高压并联电抗器就可以帮助解决这个问题。

它可以通过调节电路的阻抗，稳定电网的电压。

当电网负载增加时，高压并联电抗器会提供较大的电流，降低电压；当电网负载减少时，它会提供较小的电流，增加电压。

通过这种方式，高压并联电抗器可以保持电网的电压在合理的范围内，确保电力系统的正常运行。

那么，高压并联电抗器的原理是什么呢？首先，我们需要了解什么是电抗。

电抗是电路对交流电流的阻碍程度。

在高压电网中，电抗器的作用就是改变电路的电抗，从而影响电流和电压的关系。

具体来说，高压并联电抗器通过设置电抗器的参数来调节电路的电抗值。

当电网负载增加时，电抗器会提供更多的电抗，使得电流通过电抗器的路径增加，从而降低电压。

反之，当电网负载减少时，电抗器会提供较少的电抗，电流通过电抗器的路径减少，电压得以增加。

高压并联电抗器的原理可以说是非常简单和直观的。

通过调节电路的电抗值，它能够稳定电网的电压。

这对于电力系统的正常运行至关重要。

高压并联电抗器是一种能够调节电压和电流的重要电力设备。

它通过改变电路的阻抗，来实现对电压和电流的控制。

它的作用是稳定电网的电压，保证电力系统的正常运行。

通过了解高压并联电抗器的原理和作用，我们可以更好地理解电力系统中的电力设备，为电网的稳定运行做出贡献。

并联电抗器原理
并联电抗器是一种电力电子装置，用于改变电路中的功率因数或电感。

它由电感线圈和电容器组成，这些元件通过并联连接。

并联电抗器的工作原理是通过改变电路中的电感或电容来实现对电路的调节。

当并联电抗器连接到电路中时，它会提供额外的电感或电容来改变电路中的等效电感或电容。

通过调节并联电抗器的参数，可以改变电路中的功率因数或电感。

当电路中需要增加电感时，可以连接一个并联电感器。

并联电感器通过提供额外的电感量，有效地增加了电路的总电感。

这在某些情况下是必要的，例如在交流电路中，增加电感可以改善功率因数，减少失真并提高电路的效率。

另一方面，当电路中需要增加电容时，可以连接一个并联电容器。

并联电容器通过提供额外的电容来增加电路的总电容。

这对于需要存储额外电荷或改变电路的频率响应的电路非常有用。

总的来说，通过连接并联电抗器，可以灵活地调整电路中的电感和电容，从而改变电路的功率因数或电感。

这对于各种电力和电子应用非常重要，例如电力系统中的功率因数校正、电子设备中的滤波和频率响应校正等。

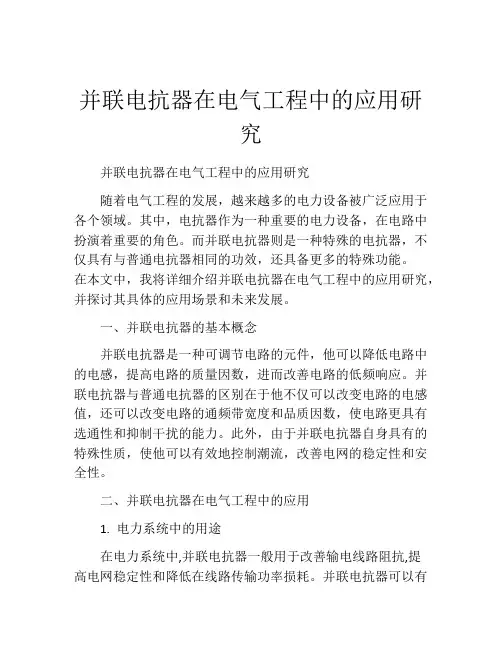

并联电抗器在电气工程中的应用研究并联电抗器在电气工程中的应用研究随着电气工程的发展，越来越多的电力设备被广泛应用于各个领域。

其中，电抗器作为一种重要的电力设备，在电路中扮演着重要的角色。

而并联电抗器则是一种特殊的电抗器，不仅具有与普通电抗器相同的功效，还具备更多的特殊功能。

在本文中，我将详细介绍并联电抗器在电气工程中的应用研究，并探讨其具体的应用场景和未来发展。

一、并联电抗器的基本概念并联电抗器是一种可调节电路的元件，他可以降低电路中的电感，提高电路的质量因数，进而改善电路的低频响应。

并联电抗器与普通电抗器的区别在于他不仅可以改变电路的电感值，还可以改变电路的通频带宽度和品质因数，使电路更具有选通性和抑制干扰的能力。

此外，由于并联电抗器自身具有的特殊性质，使他可以有效地控制潮流，改善电网的稳定性和安全性。

二、并联电抗器在电气工程中的应用1. 电力系统中的用途在电力系统中,并联电抗器一般用于改善输电线路阻抗,提高电网稳定性和降低在线路传输功率损耗。

并联电抗器可以有效地补偿系统中的无功功率, 提高电网的功率因数, 降低电网的电压降和线路电流, 提高电力质量, 平衡电网的运行状态。

2. 电力电子中的应用在电力电子中,并联电抗器也被广泛应用。

他可以限制交流电路中高频电压的峰值, 降低电路的损耗, 改善电路的频率响应, 降低功率密度,提高电路的运作效率。

此外,并联电抗器还可以用作滤波器,配合其他电路元件, 实现对电路中特定频率噪声的衰减, 提高电路的信号质量。

而在其他领域,并联电抗器也可应用于变频器、电容器、调谐电路等领域中, 实现不同的电路功能,提高电路要求的稳定性和可靠性。

三、并联电抗器未来的发展趋势随着电气工程技术的进步和电力工业的发展,并联电抗器未来的应用前景将会更加广阔。

基于实际工程应用的需求,对并联电抗器的设计和制造将不断进行研究,不断优化其结构和性能,提高其工作效率和可靠性。

同时,如果能应用新型材料和新型技术进行设计和生产,则可以进一步提高并联电抗器的使用效率和安全性,并降低其制造成本。

10千伏并联电抗器补偿是指将电抗器与10千伏的输电线路并联，通过调节电抗器的电感量来吸收或释放无功功率，从而达到改善输电系统的电压稳定性和降低线路损耗的目的。

在电力系统中，无功功率的平衡对于系统的电压稳定性和供电质量至关重要。

当系统缺乏无功功率时，电压会下降，导致设备无法正常运行。

因此，通过并联电抗器进行无功补偿是一种常见的措施。

10千伏并联电抗器补偿的原理是将电抗器与输电线路并联，通过调节电抗器的电感量来吸收或释放无功功率。

当系统缺乏无功功率时，电抗器可以释放出无功功率，以补充系统的不足，从而稳定系统电压。

同时，通过吸收无功功率，电抗器还可以降低线路损耗，提高输电效率。

在实际应用中，并联电抗器的补偿方式可以根据不同的需求和场景进行选择。

例如，可以在输电线路的起点或终点设置并联电抗器，或者在不同的电压等级之间进行交叉补偿。

此外，还可以采用动态无功补偿技术，根据系统的实时需求进行快速调节，以达到更好的电压稳定性和节能效果。

总之，10千伏并联电抗器补偿是一种有效的无功补偿技术，对
于提高电力系统的稳定性和供电质量具有重要意义。

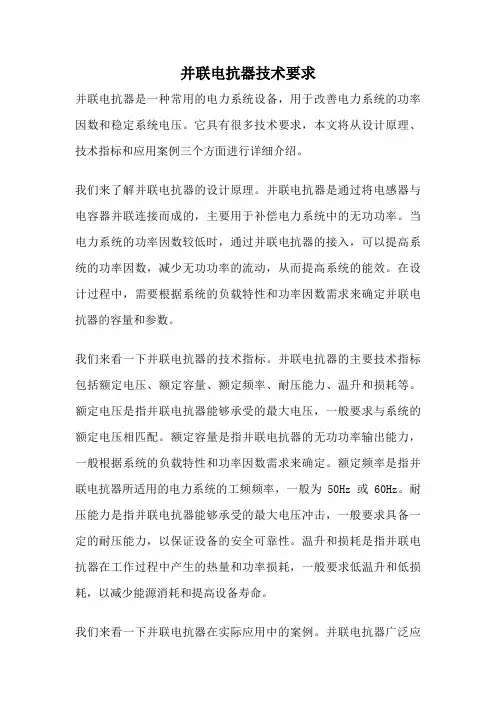

并联电抗器技术要求并联电抗器是一种常用的电力系统设备，用于改善电力系统的功率因数和稳定系统电压。

它具有很多技术要求，本文将从设计原理、技术指标和应用案例三个方面进行详细介绍。

我们来了解并联电抗器的设计原理。

并联电抗器是通过将电感器与电容器并联连接而成的，主要用于补偿电力系统中的无功功率。

当电力系统的功率因数较低时，通过并联电抗器的接入，可以提高系统的功率因数，减少无功功率的流动，从而提高系统的能效。

在设计过程中，需要根据系统的负载特性和功率因数需求来确定并联电抗器的容量和参数。

我们来看一下并联电抗器的技术指标。

并联电抗器的主要技术指标包括额定电压、额定容量、额定频率、耐压能力、温升和损耗等。

额定电压是指并联电抗器能够承受的最大电压，一般要求与系统的额定电压相匹配。

额定容量是指并联电抗器的无功功率输出能力，一般根据系统的负载特性和功率因数需求来确定。

额定频率是指并联电抗器所适用的电力系统的工频频率，一般为50Hz或60Hz。

耐压能力是指并联电抗器能够承受的最大电压冲击，一般要求具备一定的耐压能力，以保证设备的安全可靠性。

温升和损耗是指并联电抗器在工作过程中产生的热量和功率损耗，一般要求低温升和低损耗，以减少能源消耗和提高设备寿命。

我们来看一下并联电抗器在实际应用中的案例。

并联电抗器广泛应用于电力系统中，特别是在大型工业企业和电力公司的配电系统中。

例如，在电力公司的变电站中，为了提高系统的功率因数，减少无功功率的流动，常常会安装一些并联电抗器。

这些并联电抗器可以根据系统的负载变化自动调节容量，以确保系统的功率因数始终保持在合理范围内。

在工业企业的配电系统中，由于负载特性较为复杂，常常需要安装多个并联电抗器来满足系统的功率因数需求。

通过合理配置并联电抗器，可以有效改善系统的电压稳定性和能效，减少电力损耗和线路的电压降低。

通过并联电抗器技术的应用，可以显著改善电力系统的功率因数和稳定系统电压。

在设计过程中，需要根据系统的负载特性和功率因数需求来确定并联电抗器的容量和参数。

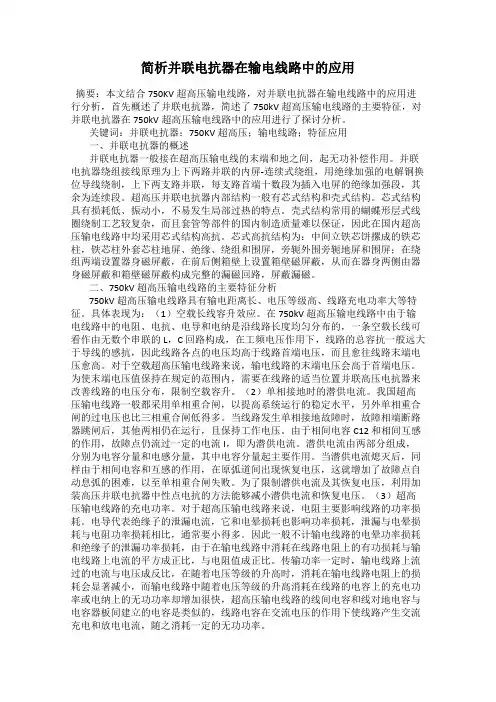

简析并联电抗器在输电线路中的应用摘要：本文结合750KV超高压输电线路，对并联电抗器在输电线路中的应用进行分析，首先概述了并联电抗器，简述了750kV超高压输电线路的主要特征，对并联电抗器在750kV超高压输电线路中的应用进行了探讨分析。

关键词：并联电抗器；750KV超高压；输电线路；特征应用一、并联电抗器的概述并联电抗器一般接在超高压输电线的末端和地之间，起无功补偿作用。

并联电抗器绕组接线原理为上下两路并联的内屏-连续式绕组，用绝缘加强的电解铜换位导线绕制，上下两支路并联，每支路首端十数段为插入电屏的绝缘加强段，其余为连续段。

超高压并联电抗器内部结构一般有芯式结构和壳式结构。

芯式结构具有损耗低、振动小，不易发生局部过热的特点。

壳式结构常用的蝴蝶形层式线圈绕制工艺较复杂，而且套管等部件的国内制造质量难以保证，因此在国内超高压输电线路中均采用芯式结构高抗。

芯式高抗结构为：中间立铁芯饼摞成的铁芯柱，铁芯柱外套芯柱地屏、绝缘、绕组和围屏，旁轭外围旁轭地屏和围屏；在绕组两端设置器身磁屏蔽，在前后侧箱壁上设置箱壁磁屏蔽，从而在器身两侧由器身磁屏蔽和箱壁磁屏蔽构成完整的漏磁回路，屏蔽漏磁。

二、750kV超高压输电线路的主要特征分析750kV超高压输电线路具有输电距离长、电压等级高、线路充电功率大等特征。

具体表现为：（1）空载长线容升效应。

在750kV 超高压输电线路中由于输电线路中的电阻、电抗、电导和电纳是沿线路长度均匀分布的，一条空载长线可看作由无数个串联的L，C 回路构成，在工频电压作用下，线路的总容抗一般远大于导线的感抗，因此线路各点的电压均高于线路首端电压，而且愈往线路末端电压愈高。

对于空载超高压输电线路来说，输电线路的末端电压会高于首端电压。

为使末端电压值保持在规定的范围内，需要在线路的适当位置并联高压电抗器来改善线路的电压分布，限制空载容升。

（2）单相接地时的潜供电流。

我国超高压输电线路一般都采用单相重合闸，以提高系统运行的稳定水平，另外单相重合闸的过电压也比三相重合闸低得多。

低压并联电抗器的作用-概述说明以及解释1.引言1.1 概述:低压并联电抗器作为电力系统中的重要设备，其作用不可忽视。

本文将详细介绍低压并联电抗器的基本原理、在电力系统中的作用以及其应用领域。

通过深入探讨和分析，旨在全面了解低压并联电抗器在电力系统中的重要性，以及展望未来其发展趋势。

最终目的是使读者对低压并联电抗器有一个全面深入的了解，从而认识到其在电力系统中的重要作用。

1.1 概述部分的内容文章结构部分的内容：本文主要分为引言、正文和结论三大部分。

引言部分包括对低压并联电抗器作用的概述，对文章结构的介绍以及阐明文章的目的。

正文部分将详细介绍低压并联电抗器的基本原理、在电力系统中的作用以及应用领域。

结论部分将总结低压并联电抗器在电力系统中的重要性，并展望未来低压并联电抗器的发展前景，最终得出结论。

文章1.2 文章结构部分的内容1.3 目的:本文的目的是介绍低压并联电抗器在电力系统中的重要作用，探讨其基本原理和应用领域。

通过对低压并联电抗器的深入了解，读者可以更好地理解其在电力系统中的作用，并为未来低压并联电抗器的发展提出更好的展望和建议。

同时，也希望通过本文的介绍，能够增进对电力系统中重要设备的认识，为电力系统的稳定运行和发展做出贡献。

请编写文章1.3 目的部分的内容2.正文2.1 低压并联电抗器的基本原理低压并联电抗器是一种用于电力系统中的无源无功补偿装置，其基本原理是利用电抗器的感性电抗和电容性电抗来补偿电网中的无功功率。

在电力系统中，由于电感和电容元件的存在，导致电网中产生一定的无功功率，这对电网的稳定运行和电能的传输造成不利影响。

低压并联电抗器通过提供一个与电网中的无功功率相反的无功功率，可以有效地将电网中的无功功率补偿掉，使得电网运行更加稳定。

低压并联电抗器的设计原理是根据电力系统的无功功率需求，通过合理配置感性电抗和电容性电抗，使得电抗器能够在电网运行过程中实现动态无功功率补偿。

通过调节电抗器中的感性和电容性元件的参数，可以使得电抗器提供所需的无功功率，从而达到电力系统无功功率补偿的目的。

BKSC高压三相并联电抗器一、概述并联电抗器用于补偿线路的电容性充电电流，限制系统工频高压的升高和操作过电压，从而降低系统的绝缘水平，保证线路的可靠运行，随着我国城市规模的不断扩大及城市电网的对电容行充电电流急剧增大，为降低系统工频电压的升高和系统绝缘水平，保证系统的安全可靠运行和城市的电网供电质量，在高压及超高压远距离输电系统中广泛应用并联电抗器，因此高压并联电抗器在城市配电网中得到较为普遍的应用。

二、性能指标技术参数1、超载能力：1.35倍额定电流下连续运行。

2、热稳定性能：能耐受额定电抗率的倒数倍电流，时间为25S。

3、动稳定性质：能耐受热稳定电流的2.55倍，时间为0.55，无任何热的机械操作损伤。

4、温升：线圈平均温升≤75（电阻法）5、执行标准：GB10229-88(电抗器）三、产品特点主要连接在10KV-500KV变电站的低压侧，通过主要变向系统输送感性无功，用以补偿输电线路的电容电流，防止轻负荷线端电压升高，维持输电系统的电压稳定，并联电抗器里面铜鼓的是交流电流，与系统并联使用，它的作用是补偿系统因厂电缆而引起的容抗，还保护电容器因谐波产生的爆炸和损坏。

通常与电容组并联使用，连续调节电抗电流，该类分空心和铁芯两种电抗器。

1.铁芯并联电抗器：采用优质进口冷轧矽钢片精致而成，具有体积小、温升低、无噪音等特点，产品规格电流从1A-10KA，电压从110V-50KV。

2.空心并联电抗器1）干式空心电抗器的无油结构，杜绝了油侵产品漏油、易燃的事故隐患。

防火阻燃，安全。

2）没有铁芯，不存在磁铁饱和问题，故其电感值线性度好。

3）采用多层绕组联的筒形结构，个包封间用引拔条隔开形成通气道，散热性好。

4）选用小截面圆导线股平行绕制，其涡流损耗和漏磁损耗小。

5）每根导线表面绝缘采用聚酯薄膜多层半叠包，具有很高的绝缘强度。

6）绕组用侵渍环氧绝缘胶的玻璃纤维严密绕包，并经高温固化后形成一个刚性体，其机械强度高，能耐受短路电流的冲击而不损坏，动稳定性好。

并联电抗器及并联电抗器的作用2011年10月10日14:43:00并联电抗器及并联电抗器的作用并联电抗器一般接在超高压输电线的末端和地之间，起无功补偿作用。

并联连接在电网中，用于补偿电容电流的电抗器。

发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。

可以通过调整并联电抗器的数量来调整运行电压。

超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能，主要包括：一、使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失。

二、改善长输电线路上的电压分布。

三、在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列。

四、防止发电机带长线路可能出现的自励磁谐振现象。

五、当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。

六、轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。

并联电抗器的作用对超高压远距离输电线路而言，空载或轻载时线路电容的充电功率是很大的，通常充电功率随电压的平方面急剧增加，巨大的充电功率除引起上述工频电压升高现象之外，还将增大线路的功率和电能损耗以及引起自励磁，同期困难等问题。

装设并联电抗器可以补偿这部分充电功率。

有利于消除发电机的自励磁。

当同步发电机带容性负载（远距离输电线路空载或轻载运行）时，发电机的电压将会自发地建立而不与发电机的励磁电流相对应，即发电机自励磁，此时系统电压将会升高，通过在长距离高压线路上接入并联电抗器，则可以改变线路上发电机端点的出口阻抗，有效防止发电机自励磁。

削弱空载或轻载时长线路的电容效应所引起的工频电压升高。

并联电抗器的中性点经小抗接地的方法来补偿潜供电流，从而加快潜供电弧的熄灭。

并联空心电抗器直流电阻
一、什么是并联空心电抗器
并联空心电抗器，是由几个环形线圈组成的设备，通常用于直流电路的功率控制。

该设备由线圈制成，内部没有任何互联的电阻，因此，它可以阻止电流在直流电路中的流动，但不影响交流电路。

这种电抗器的主要作用是防止过载，降低功率消耗并保护电池。

二、空心电抗器的特点
空心电抗器的特点是绝缘良好，能够承受高电压并发热小。

它可以阻止电流的流动，在电路中产生电磁场，从而对电路起到保护作用。

另外，这种电抗器的结构简单，价格便宜，使用寿命长，并且可以灵活地调整功率。

三、空心电抗器与直流电阻
由于空心电抗器具有极低的内阻，因此它非常适合用于直流电路中，可以阻断过大的电流流过电路从而达到保护电路的作用。

空心电抗器中的电磁场可以减小电路的电阻，因为它们可以使电路中的电子运动减少，从而降低电流的流动。

四、并联空心电抗器的作用
并联空心电抗器通常用于直流电路，其主要作用是在电路中形成一个磁场，从而防止过流和过电压，以保护电路。

空心电抗器在电路中的作用就像一个电子吸收器，可以吸收过量的电流，并通过磁场将过量的能量释放出去。

五、结论
并联空心电抗器是一种常见的保护电路的设备。

它的作用是防止过大电流的流动，充分利用电路中的磁场效应，从而降低电阻。

空心电抗器具有优良的绝缘性能、抗高压、发热小、结构简单等特点。

并联电抗器的原理
并联电抗器是一种用来补偿电感的装置，它的原理是通过将一个或多个电感元件连接在并联（即同时连接在电源和负载之间）来减小电路中的总电感。

并联电抗器的主要原理是利用电感元件的自感作用来产生与负载的电感性质相反的感应电动势，从而抵消电路中的总电感。

当并联电感元件的感应电动势与电路中的总电感产生抵消作用时，电路中的总电感会减小，从而达到补偿电感的目的。

具体而言，当并联电感器连接在电源和负载之间时，电路中的电流会分流，一部分电流通过并联电感器流过，另一部分电流则通过负载流过。

并联电感器中的电感元件会产生一个反向的感应电动势，与电路中的总电感产生相等大小但相反方向的电感感应电动势。

这样，两个电感感应电动势相互抵消，从而减小了电路中的总电感。

通过适当选择并连电感器的电感值和连接方式，可以实现对电路中的总电感进行补偿。

并联电感器的原理在无功补偿、抑制电力系统电感影响等方面具有重要应用。

电力系统中的并联电抗器有何作用并联电抗器是电力系统中常用的一种电力补偿装置，它在电力系统中起到了很重要的作用。

下面我将详细介绍并联电抗器的作用。

首先，并联电抗器可以用来降低电力系统的无功功率。

在电力系统中，无功功率是非常重要的指标之一、过多的无功功率会导致电网电压的不稳定，甚至引起电网的故障。

而并联电抗器通过提供无功功率，可以有效地补偿电力系统中的无功功率。

通过控制并联电抗器的投入和退出，可以实现电力系统的无功功率的平衡，提高电力系统的稳定性。

其次，并联电抗器可以提高电力系统的功率因数。

功率因数是衡量电力系统能量传输效率的重要指标之一、功率因数越高，电力系统的能量传输效率就越高。

而电力系统中负载的功率因数一般是滞后的，这就需要通过并联电抗器来提高功率因数。

并联电抗器通过提供无功功率，可以在一定程度上降低电力系统的滞后功率因数，从而提高电力系统的功率因数。

再次，并联电抗器可以降低电力系统的谐波含量。

电力系统中的谐波是由非线性负载引起的，会对电力系统的正常运行产生不利影响。

谐波会导致电压的畸变、电流的不平衡、电力设备的损坏等问题。

而并联电抗器可以通过吸收谐波电流，降低电力系统的谐波含量，从而保护电力设备的正常运行。

并联电抗器在降低谐波方面有着独特的优势，可以有效地改善电力系统的谐波问题。

最后，并联电抗器可以提高电力系统的稳定性。

电力系统的稳定性是保证电力系统正常运行的关键。

而电力系统中大量的无功功率会导致电网电压的不稳定，从而影响电力系统的稳定性。

而并联电抗器通过提供无功功率，可以有效地稳定电力系统的电压，提高电力系统的稳定性。

综上所述，并联电抗器在电力系统中起到了降低无功功率、提高功率因数、降低谐波含量和提高稳定性的作用。

通过合理地配置并联电抗器，可以提高电力系统的运行效率，保证电力系统的正常运行。

并联电抗器的应用可以有效地改善电力系统的各种问题，为电力系统的发展提供了重要的支撑。

低压并联电抗器作为变电站的重要组成部分，可以补充容性充电功率，吸收无功功率，降低线损，提高功率因数; 削弱空载或轻载时长线的电容效应( 弗兰梯效应) ，稳定电网的运行电压，改善供电质量; 减少潜供电流，加速潜供电弧的熄灭; 有利于消除发电机的自励磁; 减少用户电费开支，降低生产成本[1 - 4]，现已成为变电站无功补偿中不可或缺的一部分。

同时，随着变电站智能化水平的提高，低压并联电抗器可增加部分在线监测功能，实现状态化检修，从而节省设备全寿命成本投资。

1 并联电抗器性能比较现阶段，低压并联电抗器多采用干式空心并联电抗器和油浸式并联电抗器两种。

环氧包封式空心并联电抗器由于结构简单、价格低等优势在国内获得广泛应用，但经过长时间的运行，已出现了许多运行故障，有的被迫停运处理，有的甚至烧毁设备，如图1 所示。

其烧毁的主要原因是:( 1) 空心电抗器表面喷涂的绝缘材料老化及表面污物沉积。

在环境湿度大的情况下，表面污层会受潮，导致表面泄漏电流增大，最后形成沿面树枝状放电而烧毁;( 2) 空心电抗器绝缘材料的环境适应能力差。

在高海拔、盐雾、昼夜温差大等情况下绝缘老化速度加快。

油浸式铁心电抗器在运行稳定性、损耗、占地面积、漏磁、在线监测等多方面拥有较大优势，经过多年的运行与实验验证，干式空心电抗器的劣势正逐渐显现。

1. 1 运行稳定性干式空心电抗器线圈以常压固化的环氧树脂为外包绝缘，其可耐受电压极其有限，由于线圈对地电容和匝间纵向电容的影响，电压分布不均匀。

在不均匀的电场及潮湿、污秽的作用下，电抗器表面电位梯度较大的地方，空气将局部游离形成电晕和迅速移动的分枝滑闪放电。

空气游离也将在绝缘表面产生亚硝酸和硝酸，腐蚀绝缘，最终造成干式空心电抗器匝间击穿短路。

因此干式空心电抗器对运行环境的适应能力较差，运行过程中存在安全隐患[5]。

油浸式电抗器绝缘为油纸配合绝缘，绝缘稳定性较高，可保证产品安全稳定地运行。

1. 2 损耗由于干式空心并联电抗器以空气为导磁介质，其磁场散发，包封的漏磁通过其它包封时则在该包封产生环流损耗，因此其损耗较大[6]。
