NPT螺纹尺寸-npt螺纹规格NPT 螺纹尺寸 NPT 螺纹规格NPT 螺纹是一种美制一般密封圆锥管螺纹，主要用于管道连接。
其密封性能较好，能够在一定压力下实现可靠的密封。
首先，我们来了解一下 NPT 螺纹的尺寸参数。
NPT 螺纹的尺寸通常用公称直径（英寸）和每英寸的牙数来表示。
例如，常见的 1/8 NPT 螺纹，表示公称直径为 1/8 英寸。
NPT 螺纹的牙型角为 60 度，这与常见的公制螺纹牙型角相同。
然而，与公制螺纹不同的是，NPT 螺纹的锥度为 1:16。
这一锥度设计使得螺纹在旋紧时能够形成良好的密封效果。
在实际应用中，NPT 螺纹的尺寸精度至关重要。
螺纹的大径、中径和小径都有严格的规定。
大径是指螺纹的最大直径，中径是通过螺纹牙型上沟槽和凸起宽度相等的假想圆柱的直径，小径则是螺纹的最小直径。
对于不同公称直径的 NPT 螺纹，其大径、中径和小径的数值也各不相同。
以 1/2 NPT 螺纹为例，其大径约为 21223 毫米，中径约为19772 毫米，小径约为 18321 毫米。
除了上述基本尺寸，NPT 螺纹的螺距也是一个重要参数。
螺距是指相邻两牙在中径线上对应两点间的轴向距离。
不同公称直径的 NPT 螺纹，其螺距也有所不同。
例如，1/4 NPT 螺纹的螺距约为 1411 毫米，而 3/4 NPT 螺纹的螺距约为 2209 毫米。
在选择和使用 NPT 螺纹时，还需要考虑其公差要求。
公差是指允许螺纹尺寸的变动量，以保证螺纹的配合精度和密封性能。
NPT 螺纹的公差分为内螺纹公差和外螺纹公差，并且根据不同的精度等级有相应的标准。
此外，NPT 螺纹的有效螺纹长度也是需要关注的。
有效螺纹长度不足可能会影响螺纹的连接强度和密封性能。
一般来说，有效螺纹长度应根据具体的应用场景和连接要求进行合理设计。
在实际加工和检测 NPT 螺纹时，需要使用专门的量具和工具。
例如，使用螺纹环规和螺纹塞规来检测螺纹的尺寸精度和配合情况。
管螺纹标准管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1）NPT是National(American)Pipe⌝ Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2）PT（BSPT）是Pipe Thread⌝的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
⌝公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

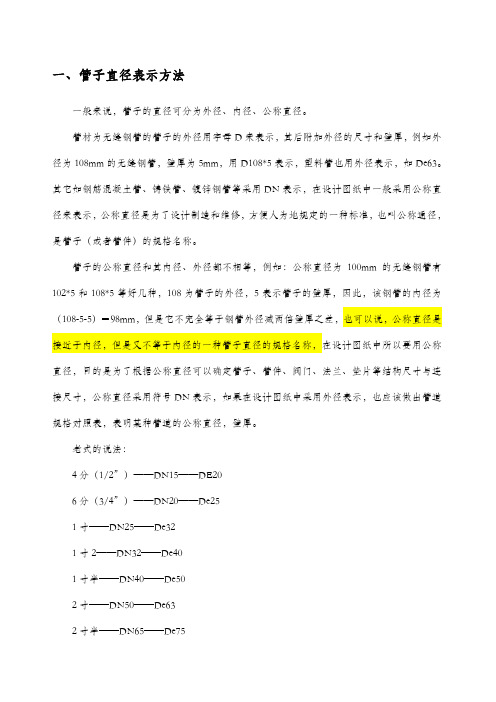

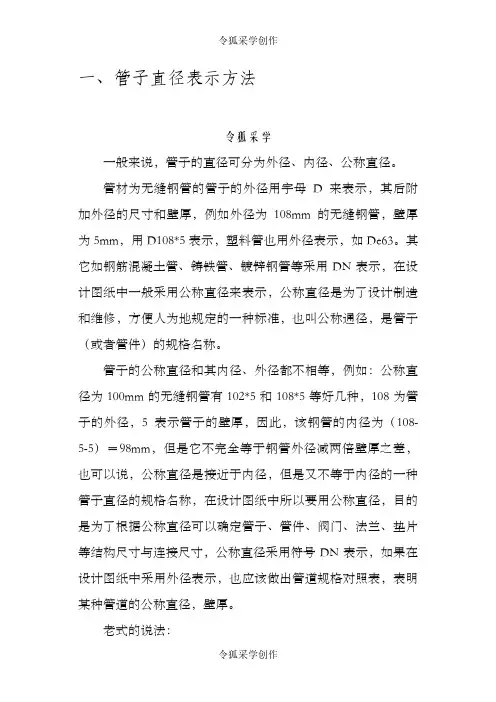

一、管子直径表示方法令狐采学一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外径的尺寸和壁厚，例如外径为108mm的无缝钢管，壁厚为5mm，用D108*5表示，塑料管也用外径表示，如De63。
其它如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修，方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管有102*5和108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该做出管道规格对照表，表明某种管道的公称直径，壁厚。
老式的说法：4分（1/2”）——DN15——DE206分（3/4”）——DN20——De251寸——DN25——De321寸2——DN32——De401寸半——DN40——De502寸——DN50——De632寸半——DN65——De753寸——DN80——De904寸——DN100——De110二、螺纹规格1. 管螺纹主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
公制看螺距，英制数一寸内螺纹的个数，NPT、PT、G都是管螺纹。
●NPT是National (American) Pipe Thread 的缩写，属于美国标准的60度锥管螺纹，用于北美地区，国家标准可查阅 GB/T12716-1991。
一、管子直径表示方法一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外径的尺寸和壁厚，例如外径为108mm的无缝钢管，壁厚为5mm，用D108*5表示，塑料管也用外径表示，如De63。
其它如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修，方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管有102*5和108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该做出管道规格对照表，表明某种管道的公称直径，壁厚。
老式的说法：4分（1/2”）——DN15——DE206分（3/4”）——DN20——De251寸——DN25——De321寸2——DN32——De401寸半——DN40——De502寸——DN50——De632寸半——DN65——De753寸——DN80——De904寸——DN100——De110二、螺纹规格1. 管螺纹主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
公制看螺距，英制数一寸内螺纹的个数，NPT、PT、G都是管螺纹。
●NPT是National (American) Pipe Thread 的缩写，属于美国标准的60度锥管螺纹，用于北美地区，国家标准可查阅GB/T12716-1991。
管螺纹标准尺寸表管螺纹是管道系统中最常见的连接方式之一，其标准尺寸表是管道连接工程师必须了解的基础知识之一。
下面是管螺纹标准尺寸表的中文介绍。
一、螺纹标准管螺纹标准是管螺纹的基本规范，它定义了螺纹的尺寸、公称直径、公称长度和螺距等基本参数。
目前国际上应用较广泛的管螺纹标准有以下几种：1. BSPP（英国标准圆锥管螺纹）：BSPP螺纹是一种圆锥螺纹，它的公称直径从1/8英寸到6英寸，公称长度从3/16英寸到3英寸。
该标准适用于压力最高为60MPa的管道系统。
2. BSPT（英国标准圆柱管螺纹）：BSPT螺纹是一种圆柱螺纹，它的公称直径从1/8英寸到6英寸，公称长度从3/16英寸到3英寸。
该标准适用于压力最高为60MPa的管道系统。
3. NPT（美国标准圆锥管螺纹）：NPT螺纹是一种圆锥螺纹，它的公称直径范围从1/8英寸到12英寸，公称长度范围从3/16英寸到6英寸。
该标准适用于压力最高为0.69MPa的管道系统。
4. NPTF（美国标准圆锥管螺纹带垫圈）：NPTF螺纹是在NPT基础上加入垫圈密封设计的，它的公称直径范围从1/8英寸到3英寸，公称长度范围从3/16英寸到1.5英寸。
该标准适用于高压力和高温度下的管道系统。
5. G（德国标准圆柱管螺纹）：G螺纹是一种圆柱螺纹，它的公称直径范围从1/8英寸到6英寸，公称长度范围从3/16英寸到3英寸。
该标准适用于压力最高为25MPa的管道系统。
6. Rc（日本标准筒纽管螺纹）：Rc螺纹是一种圆锥螺纹，它的公称直径范围从1/8英寸到2英寸，公称长度范围从3/16英寸到1.5英寸。
该标准适用于压力最高为0.98MPa的管道系统。
二、螺纹尺寸表下面是BSPP和BSPT螺纹的标准尺寸表，单位为毫米（mm）：公称直径 D1（最大）D2（最小）P（螺距）L（公称长度）1/8" 9.728 9.147 0.907 281/4" 13.157 12.445 0.907 283/8" 16.662 15.95 0.907 281/2" 20.955 20.193 0.907 285/8" 22.911 22.148 1.337 283/4" 26.441 25.657 1.337 287/8" 30.176 29.382 1.337 281" 33.249 32.455 1.337 281 1/4" 41.91 41.116 1.814 321 1/2" 47.803 46.953 1.814 322" 59.614 58.734 2.309 322 1/2" 75.184 74.254 2.309 323" 87.884 86.944 2.309 324" 113.03 112.08 2.309 325" 138.176 137.216 2.309 326" 163.322 162.362 2.309 32下面是NPT和NPTF螺纹的标准尺寸表，单位为英寸（inch）：公称直径 D1（最大）D2（最小）P（螺距）L（公称长度）1/16" 0.3125 0.2882 0.073 0.1721/8" 0.405 0.373 0.073 0.2331/4" 0.54 0.5 0.073 0.3373/8" 0.675 0.633 0.073 0.3931/2" 0.84 0.794 0.073 0.4823/4" 1.05 1.002 0.073 0.6121" 1.315 1.259 0.11 0.7081 1/4" 1.66 1.589 0.11 0.8751 1/2" 1.9 1.823 0.11 0.9842" 2.375 2.301 0.11 1.1752 1/2" 2.875 2.8 0.11 1.3023" 3.5 3.418 0.11 1.4754" 4.5 4.375 0.1 1.7755" 5.563 5.438 0.1 2.1126" 6.625 6.5 0.1 2.447三、总结管螺纹标准尺寸表是管道连接工程师必须掌握的重要知识，掌握这些标准能够帮助工程师正确地选配管道连接件，保证管道系统的稳定性和可靠性。
(四)管道连接常用的螺纹形式和尺寸
本文将介绍一些常见的管道连接螺纹形式和尺寸。
螺纹连接在
管道系统中被广泛应用，用于连接和密封管道和配件。
下面是一些
常用的螺纹形式和尺寸的介绍：
1. 圆锥管螺纹（NPT）
圆锥管螺纹（NPT，National Pipe Thread）是一种广泛使用的
螺纹形式。
它使用圆锥形设计，有助于在连接过程中形成紧密的密封。
常见的尺寸有1/8英寸、1/4英寸、3/8英寸、1/2英寸等。
2. 平面管螺纹（G）
平面管螺纹（G，German Standard)主要用于连接薄壁管和管件。
它具有较大的密封面积，可提供更好的密封效果。
常见的尺寸有
G1/8、G1/4、G3/8、G1/2等。
3. 焊接管螺纹（R）
焊接管螺纹（R，Reihen）是一种特殊的螺纹形式，设计用于
焊接连接。
它具有较大的密封面积和更高的强度，常见的尺寸有
R1/8、R1/4、R3/8、R1/2等。
4. 圆柱管螺纹（G）
圆柱管螺纹（G，British Pipe Thread）主要用于连接英制管和
管件。
它具有深凹槽，适用于高压管道系统。
常见的尺寸有1/8英寸、1/4英寸、3/8英寸、1/2英寸等。
总结：
以上是一些常见的管道连接螺纹形式和尺寸的介绍。
根据具体
管道系统的要求和使用环境，选择合适的螺纹形式和尺寸至关重要。
应根据相关标准和规范进行选择，并确保连接的可靠性和密封性。
管螺纹的标准
管螺纹是一种常见的连接方式，广泛应用于管道、阀门、泵等设备的安装和连接中。
管螺纹的标准对于保证连接的质量和安全至关重要。
本文将介绍管螺纹的标准及其相关内容，希望能对大家有所帮助。
管螺纹的标准主要包括螺纹尺寸、螺纹类型、螺纹角度、螺纹牙型等内容。
在管螺纹的标准中，螺纹尺寸是最基本的内容之一。
螺纹尺寸包括螺纹直径、螺距等参数，这些参数的标准化可以保证不同厂家生产的管螺纹可以互换使用。
此外，螺纹类型也是管螺纹标准的重要内容之一。
常见的螺纹类型有内螺纹和外螺纹两种，它们分别适用于不同的连接方式。
在管螺纹标准中，螺纹角度也是需要严格规定的。
常见的螺纹角度有60度和55度两种，它们的选择要根据具体的使用要求来确定。
此外，螺纹牙型也是管螺纹标准中需要考虑的内容之一。
常见的螺纹牙型有圆牙型和锥牙型两种，它们的选择也要根据具体的使用要求来确定。
在使用管螺纹时，需要严格按照相关的标准进行操作，以保证连接的质量和安全。
首先，在加工管螺纹时，需要选择合适的切削工具，并严格按照标准要求进行加工。
其次，在安装管螺纹时，需
要使用适当的密封材料，并严格按照标准要求进行安装。
最后，在检测管螺纹时，需要使用合适的检测工具，并严格按照标准要求进行检测。
总之，管螺纹的标准对于保证连接的质量和安全至关重要。
在使用管螺纹时，需要严格按照相关的标准进行操作，以保证连接的质量和安全。
希望本文对大家有所帮助，谢谢阅读！。
史上最全螺纹分类讲解！一、NPT是一般用途的美国标准锥管螺纹，牙型角为60°PT牙为英制锥螺纹，牙型角为55°，密封中最常用。
英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。
PF牙是管用平行螺纹。
G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹，G是管螺纹的统称(Guan)，55、60度的划分属于功能性的ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。
1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
1、英寸制统一螺纹在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列3/8—16UNC—2A细牙系列3/8—24UNF—2A特细牙系列3/8—32UNFF—2A定螺距系列 3/8—20UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。
2 、55°圆柱管螺纹的转化55°圆柱管螺纹，来源于英寸制系列，但米制和英寸制国家均广泛采用，用于输送液体经、气体和安装电线的管接头与管子的联接，然而，各国的代号不同，应按下表(对照表)中的国外代号转化为我国代号，现将各国的55°圆柱管螺纹代号列于下表。

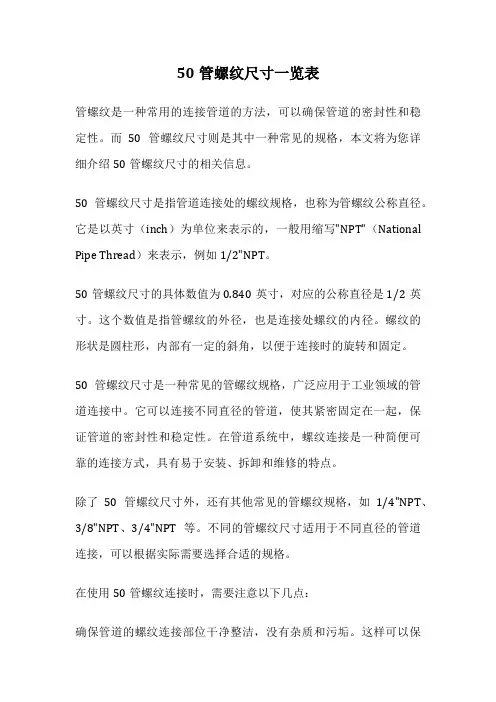

50管螺纹尺寸一览表管螺纹是一种常用的连接管道的方法，可以确保管道的密封性和稳定性。
而50管螺纹尺寸则是其中一种常见的规格，本文将为您详细介绍50管螺纹尺寸的相关信息。
50管螺纹尺寸是指管道连接处的螺纹规格，也称为管螺纹公称直径。
它是以英寸（inch）为单位来表示的，一般用缩写"NPT"（National Pipe Thread）来表示，例如1/2"NPT。
50管螺纹尺寸的具体数值为0.840英寸，对应的公称直径是1/2英寸。
这个数值是指管螺纹的外径，也是连接处螺纹的内径。
螺纹的形状是圆柱形，内部有一定的斜角，以便于连接时的旋转和固定。
50管螺纹尺寸是一种常见的管螺纹规格，广泛应用于工业领域的管道连接中。
它可以连接不同直径的管道，使其紧密固定在一起，保证管道的密封性和稳定性。
在管道系统中，螺纹连接是一种简便可靠的连接方式，具有易于安装、拆卸和维修的特点。
除了50管螺纹尺寸外，还有其他常见的管螺纹规格，如1/4"NPT、3/8"NPT、3/4"NPT等。
不同的管螺纹尺寸适用于不同直径的管道连接，可以根据实际需要选择合适的规格。
在使用50管螺纹连接时，需要注意以下几点：确保管道的螺纹连接部位干净整洁，没有杂质和污垢。
这样可以保证连接的密封性和稳定性。
使用适当的工具和方法进行连接。
可以使用螺纹胶带或螺纹密封剂来增加连接的密封性。
同时，注意不要过紧或过松，以免损坏螺纹或导致漏水。
定期检查螺纹连接的状态，及时修复或更换损坏的部件。
这样可以确保管道系统的正常运行和安全性。
总结一下，50管螺纹尺寸是一种常见的管螺纹规格，用于连接直径为1/2英寸的管道。
它具有易于安装、拆卸和维修的特点，广泛应用于工业领域的管道连接中。
在使用时需要注意保持连接部位的清洁，选择适当的工具和方法进行连接，并定期检查和维护连接的状态。
通过合理使用50管螺纹连接，可以确保管道系统的安全稳定运行。
★★→1、G为柱的，R为锥的。
用Rc表示圆锥内螺纹；用Rp表示圆柱内螺纹；用R表示圆锥外螺纹。
非密封管螺纹G在接管用于水、气密封时需要缠绕生料带密封管螺纹Rp在接管用于水、气密封时不需要缠绕生料带Rc Rp R都属于英制螺纹,其中Rc表示圆锥内螺纹,Rp表示圆柱内螺纹,R表示圆锥外螺纹,它们的牙型角都是55度.NPT螺纹属于美制螺纹,牙型角是60度,非密封的管螺纹不带锥度；密封用的管螺纹带1：16的锥度，手册上可查的。
PS3/4螺纹：密封管螺纹具有密封和机械连接两大功能，而非密封管螺纹只有机械连接的功能。
ps就是普通的直管螺纹3/4是14牙的另外PT是锥管螺纹W才是惠氏螺纹也有叫威氏螺纹的1/4BSP是G1/4吗？BSP为英制管螺纹总体代号，但是分为三种B S PP、BSPT和BS PF。
BSPP（British Standard Pipe Paralle l (thread)）为英制圆柱管螺纹代号，只有内螺纹，相当于国内的55度圆柱(平行)管螺纹,即G，而BSPT（British Standard Taper Pipe Thread)是一种英制圆锥管螺纹标准，指螺纹的牙型角为55度，螺纹具有1:16的锥度，相当于国内的55度圆锥管螺纹,即ZG，另外就是BSP F（British Standard Pipe Fine Hand Taps）为英制细牙管螺纹；前面两者用於用于密封接合，后边一种用於一般的用于接合。
G3/4-16和PS3/4-16螺纹有啥不同我知道一个是机械结合，一个是密封结合。
但他们的丝锥是不是一样的。
只是小径不同？能不能代替G3/4或PS3/4一般都是14牙你这个3/4-16 是不是特殊型的规格这个首先要确认下另G螺纹代表I SO标准下的螺纹种类一般用于机械结合依据工件的要求会有分通孔盲孔加工（丝锥的切削锥长不同）而PS螺纹代表JIS标准下的螺纹种类应用于密封用加工出来的精密度咬合度更高些所以同是3/4-16 但针对的用途不同故不能代替1、BSP是英制管螺纹。
螺纹规格表_螺纹标准螺纹规格表_螺纹标准-值得收藏更新时间：2018-05-03螺纹规格表_螺纹大全-做机械和气动元件值得收藏做机械的天天打交道，时间一长国内的国外的，公制的英制的，直的锥的，密封的非密封的，内的外的，55度的60度的。
总之常常被搞乱，用一次从头到尾查一次，我这里也算是归纳总结一下，希望有所帮助，我的做法是常用的打印出来放在桌边，用时随时拿来查看，时间长了就自然记住了。
（一）NPT是一般用途的美国标准锥管螺纹，牙型角为60°PT牙为英制锥螺纹，牙型角为55°，密封中最常用。
英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。
PF牙是管用平行螺纹。
G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G代表圆柱螺纹，G是管螺纹的统称(Guan)，55、60度的划分属于功能性的ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。
1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
（二）1、英寸制统一螺纹在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列 3/8—16UNC—2A细牙系列 3/8—24UNF—2A特细牙系列 3/8—32UNFF—2A定螺距系列 3/8—20UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。
55°管螺纹标准尺寸表55°管螺纹是一种常用的管道连接方法，广泛应用于工业和建筑领域。
本文将介绍55°管螺纹的标准尺寸表，包括其参数、规格和应用范围等方面。
希望能对读者了解和应用55°管螺纹提供帮助。
首先，我们先来了解一下55°管螺纹的基本概念。
55°管螺纹是一种机械连接方式，其角度为55°。
它通常由内螺纹（女螺纹）和外螺纹（公螺纹）组成，通过螺纹的旋转对接来实现连接。
55°管螺纹具有结构简单、连接可靠、密封性好等特点，因此被广泛应用于各种管道系统。
接下来，我们来看一下55°管螺纹的标准尺寸表。
根据国际标准，55°管螺纹的尺寸可以分为内螺纹和外螺纹两个部分。
其中，内螺纹的尺寸用“G”表示（G表示德语“Gewinde”，意为螺纹），外螺纹的尺寸用“R”表示（R表示英语“Rohr”，意为管）。
在具体尺寸上，55°管螺纹的内螺纹常用的规格有G1/8、G1/4、G3/8、G1/2、G3/4、G1、G1 1/4、G1 1/2、G2等，每个规格都有相应的螺纹直径、螺距、螺纹长度等参数。
外螺纹的常用规格有R1/8、R1/4、R3/8、R1/2、R3/4、R1、R1 1/4、R1 1/2、R2等，同样也包括相应的螺纹直径、螺距、螺纹长度等参数。
举个例子来说，G1/2内螺纹的螺纹直径为20.995mm，螺距为1.814mm，螺纹长度为13mm；而R1/2外螺纹的螺纹直径为20.955mm，螺距为1.814mm，螺纹长度为13mm。
这些尺寸具体的数值可以在相关标准图纸或手册中查找到。
除了上述常用规格外，根据不同国家和地区的标准要求，55°管螺纹还有其他一些非标准尺寸。
例如，德国标准DIN259、DIN2999和DIN3858，英国标准BSPP（英制管螺纹）和BSPT（英制锥管螺纹），美国标准NPT（美制锥管螺纹）等。
G、RP（内） PF（日） 0.6403t 圆柱管螺纹（55°）上部H/6 下部H/6 削平ZG、R（外）、RC（内）、PT（外）、NPT（内）圆锥管螺纹（55°）上部H/6 下部H/6 削平Z 0.8t 布锥管螺纹（60°）上部0.033t下部0.033t BSP、BSPP=G 英制管螺纹（55°）上部H/6 下部H/6 削平UNC（粗）、UNF（细） 美制螺纹（60°） 上部H/8 下部H/4 削平BSW（粗）、BSF（细） 惠制螺纹（55°） 上部H/6 下部H/6 削平注意：美制与惠制螺纹均为紧固件类螺纹圆柱管螺纹公称直径为管子内径尺寸。
公制螺纹加工表内螺纹小径：D1=D-1.082532t外螺纹小径：d1=d-1.082532t公制螺纹 粗牙（60°）公制螺纹 细牙（60°）深度尺寸均为加工螺纹孔时孔深度尺寸。
（规定为15倍螺距）G 英制圆柱管螺纹（55°）加工一览表小径：d1=d-1.2807tZG 英制锥管螺纹（55°）加工一览表小径：d=d-1.2807t注意：底孔尺寸均为加工螺纹孔时专用尺寸。
深度尺寸均为加工螺纹孔时孔深度尺寸。
（规定为15倍螺距）Z 圆锥管螺纹（布锥管螺纹） （60°）小径：d=d-1.6t美制螺纹（UNC、UNF）参数表（60°）底孔尺寸均为加工螺纹孔时专用尺寸。
深度尺寸均为加工螺纹孔时孔深度尺寸。
（规定为15倍螺距）惠氏螺纹（BSW、BSF）参数表（55°）小径：d1=d-1.280655t注意：in为英寸符号，一英寸等于25.4毫米。
底孔尺寸均为加工螺纹孔时专用尺寸。
深度尺寸均为加工螺纹孔时光孔深度尺寸。
（规定为15倍螺距）惠氏螺纹为紧固件螺纹。
公称直径为螺纹大径。
管螺纹介绍规格等 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-接管用于水、气密封时不需要缠绕生料带Rc Rp R都属于英制螺纹,其中Rc表示圆锥内螺纹,Rp表示圆柱内螺纹,R表示圆锥外螺纹,它们的牙型角都是55度.NPT螺纹属于美制螺纹,牙型角是60度,非密封的管螺纹不带锥度；密封用的管螺纹带1：16的锥度，手册上可查的。
PS3/4螺纹：密封管螺纹具有密封和机械连接两大功能，而非密封管螺纹只有机械连接的功能。
ps就是普通的直管螺纹 3/4是14牙的另外PT是锥管螺纹W才是惠氏螺纹也有叫威氏螺纹的1/4BSP是G1/4吗？BSP为英制管螺纹总体代号，但是分为三种BSPP、BSPT和BSPF。
BSPP（British Standard Pipe Parallel (thread)）为英制圆柱管螺纹代号，只有内螺纹，相当于国内的55度圆柱(平行)管螺纹,即G，而BSPT（British Standard Taper Pipe Thread)是一种英制圆锥管螺纹标准，指螺纹的牙型角为55度，螺纹具有1:16的锥度，相当于国内的55度圆锥管螺纹,即ZG，另外就是BSPF（British Standard Pipe Fine Hand Taps）为英制细牙管螺纹；前面两者用於用于密封接合，后边一种用於一般的用于接合。
G3/4-16和PS3/4-16螺纹有啥不同我知道一个是机械结合，一个是密封结合。
但他们的丝锥是不是一样的。
只是小径不同？能不能代替G3/4或PS3/4一般都是14牙你这个3/4-16 是不是特殊型的规格这个首先要确认下另G螺纹代表ISO标准下的螺纹种类一般用于机械结合依据工件的要求会有分通孔盲孔加工（丝锥的切削锥长不同）而PS螺纹代表JIS标准下的螺纹种类应用于密封用加工出来的精密度咬合度更高些所以同是3/4-16 但针对的用途不同故不能代替1、BSP是英制管螺纹。
不过，有., ., .之分。
.是锥管螺纹，用于密封接合。
.是平行管螺纹，用于密封接合，只有内螺纹，与.的外螺纹嵌合。
.为平行管螺纹，用于一般的接合。
光知道BSP，可不能乱加工。
最好再做详细确认。
要不然漏了油或者煤气什么的，麻烦大了。
2、螺紋G與螺紋BSPP一样，均为英制圆柱管螺纹代号牙型角55度3、英制螺纹有几种BSP螺纹的特点及表示法两种，BSPP（管螺纹）和BSPT（55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容）4、 G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗，能否通用。
G螺纹与Rp螺纹都是55°圆柱管螺纹。
只是国别(组织)不同而产生了不同的代号而已。
G是中国、法国、前苏联、日本的代号；PF是日本的代号；BSP、BSPP是英国的代号；R、K是德国的代号(R是内螺纹、K是外螺纹)；TPYБ是前苏联的代号；Rp是ISO的代号。
5、1/8 与NPT1/8螺纹有什么区别？应该现在都是国标，不过NPT老标中叫Z，是60度用螺纹密封圆锥管螺纹，国标号GB/T12716-2002M，G是55度非螺纹密封圆柱管螺纹（PF与G相同为非密封管螺纹，PS为密封管螺纹），国标号GB/T3707-20016、问英国标准管螺纹的英文代号是BSP吗它有没有锥度的代号应该是Ｇ，圆柱管螺纹，没有锥度8、Rp 螺纹与G螺纹均表示圆柱管螺纹，两者有何不同，能否相互代替使用。
另：Rp与Rb有何不同，能相互代替使用。
管螺纹非螺纹密封的内外管螺纹,特征代号为G。
G1/2表示圆柱内管螺纹；G1/2A表示圆柱外管螺纹。
用于螺纹密封的管螺纹。
Rp－－表示圆柱内管螺纹；Rc－－表示圆锥内管螺纹；R －－表示圆锥外管螺纹。
螺纹代号示例:G1/2-LH表示非螺纹密封的左旋内螺纹，尺寸代号为1/2英寸。
RP和RB是不能交换使用的因为一个是55度牙一个是60度牙9、资料：(前面的言论大都建立在这条的基础之上)二部分管螺纹规格及工具前言管螺纹在自来水、煤气、油压系统等，我们生活中看不到的地方，普遍被使用。
用途也如耐密用、机械用、油井管用等，渐次被采用作专门使用。
如果有用途上的错误，可导致漏气、漏有等，重大事故的发生。
本文对管螺纹的适正使用法，有关工具（螺丝攻、螺模）的适正使用法，用螺纹规检验精度的方法等依序说明。
1.管螺纹的种类可分为英制与美制两大类，都用时，为推拔螺纹与平行螺纹的组合，如外螺纹、内螺纹都用推拔者或者平行者与对推拔外螺纹使用平行内螺纹者。
英制的螺纹角与韦氏螺纹第相同为定PT,PS,PF等规格,在国际间普遍被采用. 美制者,凡是首字为N 者都是,其螺纹与美英统一螺纹系相同,为60.这些美制者,将不被JIS或者ISO采用,以美制管螺纹的名称,为合各种用途有多种在有关地方被使用. 公尺制是西德于1954年制定在DIN 158裹,其基准径及螺距为公尺制尺寸,但对一般还未普遍被使用.2.螺纹形状3.管螺纹的种类.符合,组合表名称符号分别特种组合外螺纹内螺纹英制管螺纹耐密结合用管用推拔螺纹（BS管用推拔螺纹） PT ( ) ( ) 有时用PS的内螺纹(有时用BSP,PI的内螺纹)管用平行螺纹(BS管用平行螺纹) PS ( ) 正对外螺纹为PT(正对外螺纹为BS,PTR.) 机械结合用管用平行螺纹(BS管用平行螺纹) PF.) ( ) ( )10、言论（参考）英制BSW，BSP惠氏螺纹，英制BSPT锥管螺纹也可选用英国螺纹标准ＢＳＰ惠氏螺纹，即我国圆柱管螺纹ＧG(BSP)非螺纹密封的管螺纹BSP管螺纹是沒有錐度，相當于國家標準管螺纹G.BSP英制管牙,规范 bs 。
牙型角：55度BSPP螺纹就是55°圆柱管螺纹，一般都是手工加工,G是我们国家的管螺纹代号BSPP，用螺纹密封的管螺纹；BSPT，用螺纹密封的锥管螺纹；ISO标准采用BSP螺纹，中国采用ISO标准，找中国标准就是！！即GB/T 7306-1987。
BSP是英國標準相當于國家標準管螺紋G。
BSPP(即PF)英制直螺纹,BSP指的是一种英国标准管螺纹，为55度角PS3/4螺纹：1、密封管螺纹具有密封和机械连接两大功能，而非密封管螺纹只有机械连接的功能。
以1/4规格为例，公差带如图我理解为:非密封管螺纹G在接管用于水、气密封时需要缠绕生料带密封管螺纹Rp在接管用于水、气密封时不需要缠绕生料带管螺纹一般分为非螺纹密封的管螺纹和螺纹密封的管螺纹。
非螺纹密封的管螺纹是指螺纹副本身不具有密封性的圆柱管螺纹。
非螺纹密封的管螺纹多用于压力为以下的水、煤气管道、润滑和电线管道系统。
密封管螺纹是指螺纹副本身具有密封性管螺纹。
用螺纹密封的管螺纹多用于高温、高压系统和润滑系统。
管螺纹标记：(1)用螺纹密封的管螺纹有圆锥外螺纹、圆锥内螺纹和圆柱内螺纹。
联接形式有两种：圆锥内螺纹与圆锥外螺纹；圆柱内螺纹与圆锥外螺纹配合。
标记：螺纹特征代号尺寸代号—旋向代号螺纹特征代号：用Rc表示圆锥内螺纹；用Rp 表示圆柱内螺纹；用R表示圆锥外螺纹。
尺寸代号用1/2、3/4、1、11/2、……表示。
当螺纹为左旋时，加注LH，右旋螺纹不标注旋向代号。
内、外螺纹装配在一起时，内、外螺纹的标记用斜线分开，左边表示内螺纹，右边表示外螺纹。
例如：圆柱内螺纹与圆锥外螺纹配合(右旋)，其标记为Rp3/4 /R3/4。
(2)非螺纹密封的管螺纹。
非螺纹密封的管螺纹其内、外螺纹都是圆柱管螺纹，其标记规定格式如下：螺纹特征代号尺寸代号公差等级代号—旋向代号螺纹特征代号用G表示。
尺寸代号用1/2、3/4、1、…表示。
螺纹公差等级代号：对外螺纹分A、B两级标记；对内螺纹则不标记。
当螺纹为左旋时，在后边加注LH，右旋螺纹不标注旋向代号。
内、外螺纹装配在一起时，内、外螺纹的标记用斜线分开，左边表示内螺纹，右边表示外螺纹。
例如：G11/2 / G11/2B用Rc表示圆锥内螺纹；用Rp表示圆柱内螺纹；用R表示圆锥外螺纹Rc Rp R都属于英制螺纹,其中Rc表示圆锥内螺纹,Rp表示圆柱内螺纹,R表示圆锥外螺纹,它们的牙型角都是55度.NPT螺纹属于美制螺纹,牙型角是60度,非密封的管螺纹不带锥度；密封用的管螺纹带1：16的锥度，手册上可查的。
PS就是普通的直管螺纹 3/4是14牙的另外PT是锥管螺纹W才是惠氏螺纹也有叫威氏螺纹的1/4BSP是G1/4吗？BSP为英制管螺纹总体代号，但是分为三种BSPP、BSPT和BSPF。
BSPP（British Standard Pipe Parallel (thread)）为英制圆柱管螺纹代号，只有内螺纹，相当于国内的55度圆柱(平行)管螺纹,即G，而BSPT（British Standard Taper Pipe Thread)是一种英制圆锥管螺纹标准，指螺纹的牙型角为55度，螺纹具有1:16的锥度，相当于国内的55度圆锥管螺纹,即ZG，另外就是BSPF（British Standard Pipe Fine Hand Taps）为英制细牙管螺纹；前面两者用於用于密封接合，后边一种用於一般的用于接合。
G3/4-16和PS3/4-16螺纹有啥不同我知道一个是机械结合，一个是密封结合。
但他们的丝锥是不是一样的。
只是小径不同？能不能代替G3/4或PS3/4一般都是14牙你这个3/4-16 是不是特殊型的规格这个首先要确认下另G螺纹代表ISO标准下的螺纹种类一般用于机械结合依据工件的要求会有分通孔盲孔加工（丝锥的切削锥长不同）而PS螺纹代表JIS标准下的螺纹种类应用于密封用加工出来的精密度咬合度更高些所以同是3/4-16 但针对的用途不同故不能代替1、BSP是英制管螺纹。
不过，有., ., .之分。
.是锥管螺纹，用于密封接合。
.是平行管螺纹，用于密封接合，只有内螺纹，与.的外螺纹嵌合。
.为平行管螺纹，用于一般的接合。
光知道BSP，可不能乱加工。
最好再做详细确认。
要不然漏了油或者煤气什么的，麻烦大了。
2、螺紋G與螺紋BSPP一样，均为英制圆柱管螺纹代号牙型角55度3、英制螺纹有几种BSP螺纹的特点及表示法两种，BSPP（管螺纹）和BSPT（55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容）4、 G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗，能否通用。
G螺纹与Rp螺纹都是55°圆柱管螺纹。
只是国别(组织)不同而产生了不同的代号而已。
G是中国、法国、前苏联、日本的代号；PF是日本的代号；BSP、BSPP是英国的代号；R、K是德国的代号(R是内螺纹、K是外螺纹)；TPYБ是前苏联的代号；Rp是ISO的代号。
5、1/8 与NPT1/8螺纹有什么区别？应该现在都是国标，不过NPT老标中叫Z，是60度用螺纹密封圆锥管螺纹，国标号GB/T12716-2002M，G是55度非螺纹密封圆柱管螺纹（PF与G相同为非密封管螺纹，PS为密封管螺纹），国标号GB/T3707-20016、问英国标准管螺纹的英文代号是BSP吗它有没有锥度的代号应该是Ｇ，圆柱管螺纹，没有锥度8、Rp 螺纹与G螺纹均表示圆柱管螺纹，两者有何不同，能否相互代替使用。
