钢结构的计算方法

钢结构的计算方法

钢结构计算（我的计算方法，仅供参考）1、先算预埋件：以套计算以吨位计算：长度×该规格的理论重量2、钢柱：柱底板、节点板、牛腿并入钢柱，高强螺栓以套计算，理论重量×长度×榀数翼缘板＝（钢柱顶标高－柱底板板底标高）*翼缘板宽度*翼缘板的理论重量腹板＝（钢柱顶标高－柱底板板底标高）*（此腹板截面高度－两块翼缘板厚度）*腹板的理论重量3、钢梁：节点并入钢梁，高强螺栓以套计算4、檩条：C型：理论重量×（单根总长度+两端各加0.4）×根数Z型：理论重量×（各轴线段搭接+搭接长度）×根数檩托板计算，并入钢梁，普通螺栓以套计算具体详见节点图5、隅撑：长度＝（钢梁的高度h+檩条的高度之和）×√2，理论重量×长度×个数包含节点板普通螺栓以套计算6、系杆：轴线间长度×理论重量，包含节点板普通螺栓以套计算7、拉条：直拉条=（檩条间距+两端各加50mm）×该规格的理论重量斜拉条=√（檩条间距的平方+水平距离的平方）×该规格的理论重量撑杆=檩条间距×该规格的理论重量普通螺母以套计算，一根拉条有两个螺母8、水平支撑：斜长＝（开间长度a2+进深长度b2）的算数平方根，重量=长度×该规格的理论重量包含节点板普通螺栓以套计算9、柱间支撑：（同水平支撑）10、圆钢理论重量＝0.00617*d2钢板理论重量＝7.85*t角钢理论重量(kg/m)＝0.00795* t*（2 b－t）或者可以查五金手册〕圆管理论重量(kg/m)=0.02466*壁厚*(钢管直径-壁厚)槽钢理论重量(kg/m) ＝(h+2b- 2t)*t*0.00785〕。

钢结构计算规则

钢结构计算规则

钢结构计算规则G =(2K*B+k*b)L*7850式中:G --型材重量,kgK --边板宽度,mB --边板厚度,mk --腹板宽度,mb --腹板厚度,mL --型材长度,m钢材计算公式1、圆钢每m重量=0.00617×直径×直径 2、方钢每m重量=0.00786×边宽×边宽3、六角钢每m重量=0.0068×对边直径×对边直径4、八角钢每m重量=0.0065×直径×直径5、螺纹钢每m重量=0.00617×直径×直径6、等边角钢每m重量=边宽×边厚×0.0157、扁钢每m重量=0.00785×厚度×宽度8、无缝钢管每m重量=0.02466×壁厚×(外径-壁厚) 9、电焊钢每m重量=无缝钢管10、钢板每?重量=7.85×厚度11、黄铜管:每米重量=0.02670*壁厚*(外径-壁厚) 12、紫铜管:每米重量=0.02796*壁厚*(外径-壁厚) 13、铝花纹板:每平方米重量=2.96*厚度14、有色金属比重:紫铜板8.9黄铜板8.5锌板7.2铅板11.3715、有色金属板材的计算公式为:每平方米重量=比重*厚度方管: 每米重量=(边长+边长)×2×厚×0.00785 不等边角钢每米重量=0.00785×边厚(长边宽+短边宽--边厚) 工字钢每米重量=0.00785×腰厚[高+f(腿宽-腰厚)] 槽钢每米重量=0.00785×腰厚[高+e(腿宽-腰厚)]H型钢(公斤/米)(H高度,B宽度,t1腹板厚度,t2翼缘厚度)类别型号 H*B(mm) t1(mm) t2(mm) 理论重量 HW 200*200 200*200 8 12 50.5200*204 12 12 56.7250*250 250*250 9 14 72.4250*255 14 14 82.2300*300 294*302 12 12 85300*300 10 15 94.5300*305 15 15 106350*350 344*348 10 16 115350*350 12 19 137400*400 388*402 15 15 141394*398 11 18 147400*400 13 21 172400*408 21 21 197414*405 18 28 233428*407 20 35 284458*417 30 50 415498*342 45 70 605HM 150*100 148*100 6 9 21.4 200*150 194*150 6 9 31.2 250*175 244*175 7 11 44.1 300*200 294*200 8 12 57.3 350*250 340*250 9 14 79.7 400*300 390*300 10 16 107 450*300 440*300 11 18 124 500*300 482*300 11 15 115 488*300 11 18 129600*300 582*300 12 17 137 588*300 12 20 151594*302 14 23 175HN 100*50 100*50 5 7 9.54 125*60 125*60 6 8 13.3150*75 150*75 5 7 14.3175*90 175*90 5 8 18.2200*100 198*99 4.5 7 18.5 200*100 5.5 8 21.7250*125 248*124 5 8 25.8 250*125 6 9 29.7300*150 298*149 5.5 8 32.6 300*150 6.5 9 37.3350*175 346*174 6 9 41.8 350*175 7 11 50400*150 400*150 8 13 55.8400*200 396*199 7 11 56.7400*200 8 13 66450*150 450*150 9 14 65.5450*200 446*199 8 12 66.7450*200 9 14 76.5500*150 500*150 10 16 77.1500*200 496*199 9 14 79.5500*200 10 16 89.6506*201 11 19 103600*200 596*199 10 15 95.1600*200 11 17 106606*201 12 20 120700*300 692*300 13 20 166700*300 13 24 185800*300 792*300 14 22 191800*300 14 26 210900*300 890*299 15 23 213900*300 16 28 243912*302 18 34 286工字钢产品介绍:工字钢也称钢梁(英文名称 I Beam)，是截面为工字形的长条钢材。

钢结构工程量的计算公式

钢结构工程量的计算公式

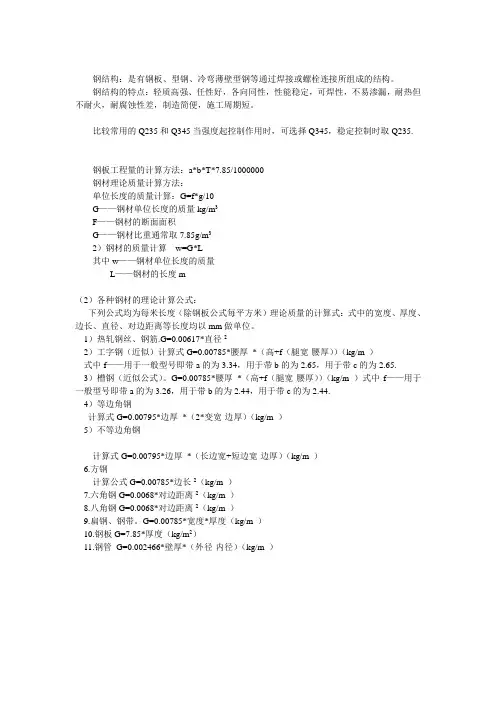

钢结构：是有钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。

钢结构的特点：轻质高强、任性好，各向同性，性能稳定，可焊性，不易渗漏，耐热但不耐火，耐腐蚀性差，制造简便，施工周期短。

比较常用的Q235和Q345当强度起控制作用时，可选择Q345，稳定控制时取Q235.钢板工程量的计算方法：a*b*T*7.85/1000000钢材理论质量计算方法：单位长度的质量计算：G=f*g/10G——钢材单位长度的质量kg/m3F——钢材的断面面积G——钢材比重通常取7.85g/m32）钢材的质量计算w=G*L其中w——钢材单位长度的质量L——钢材的长度m（2）各种钢材的理论计算公式：下列公式均为每米长度（除钢板公式每平方米）理论质量的计算式：式中的宽度、厚度、边长、直径、对边距离等长度均以mm做单位。

1）热轧钢丝、钢筋.G=0.00617*直径22）工字钢（近似）计算式G=0.00785*腰厚*（高+f（腿宽-腰厚））（kg/m ）式中f——用于一般型号即带a的为3.34，用于带b的为2.65，用于带c的为2.65.3）槽钢（近似公式）。

G=0.00785*腰厚*（高+f（腿宽-腰厚））（kg/m ）式中f——用于一般型号即带a的为3.26，用于带b的为2.44，用于带c的为2.44.4）等边角钢计算式G=0.00795*边厚*（2*变宽-边厚）（kg/m ）5）不等边角钢计算式G=0.00795*边厚*（长边宽+短边宽-边厚）（kg/m ）6.方钢计算公式G=0.00785*边长2（kg/m ）7.六角钢G=0.0068*对边距离2（kg/m ）8.八角钢G=0.0068*对边距离2（kg/m ）9.扁钢、钢带。

G=0.00785*宽度*厚度（kg/m ）10.钢板G=7.85*厚度（kg/m2）11.钢管G=0.002466*壁厚*（外径-内径）（kg/m ）。

钢结构的自重和荷载计算

钢结构的自重和荷载计算

钢结构的自重和荷载计算钢结构是一种常用于建筑和桥梁等工程中的结构形式，具有高强度、轻质化和可塑性等特点。

在设计和施工过程中，正确计算钢结构的自重和荷载是确保结构安全可靠的重要步骤。

本文将介绍钢结构的自重和荷载计算方法，并分析其在工程实践中的应用。

一、钢结构自重计算钢结构的自重是指结构本身的重量，主要由构件材料和构件几何形状决定。

钢结构的自重计算可以通过以下步骤进行：1. 材料质量计算：根据结构设计中所使用的钢材型号和数量，计算结构的材料总质量。

例如，如果设计中使用了两种不同型号的钢材，需要分别计算它们的质量，并将其相加得到总质量。

2. 构件几何形状计算：钢结构的几何形状对结构自重有影响，需考虑各构件的长度、截面积等参数。

根据构件尺寸和截面形状计算每个构件的体积，并乘以材料密度得到构件的质量。

3. 自重合计：将各构件的质量相加，得到钢结构的总自重。

需要注意的是，在计算自重时，还需考虑到附着在钢结构上的其他附件和设备的重量，如管道、设备等。

这些附件和设备的重量需要按照实际情况进行合理估计，并与钢结构自重相加计算。

二、钢结构荷载计算除了自重，钢结构还需承受来自外部作用力的荷载，包括常用的静荷载和动荷载。

1. 静荷载计算：静荷载主要包括常重、变重和附加重量。

常重是指永久存在于结构上的荷载，如结构自重、防水层等。

变重是指非永久存在于结构上但会反复作用的荷载，如积雪、人员、家具等。

附加重量是指突发性作用于结构上的荷载，如风载、爆炸载荷等。

为了确保结构的安全性，需要根据设计要求和规范，在合适的位置施加相应的静荷载。

2. 动荷载计算：动荷载是指以一定速度移动或作用于结构上的荷载，如风荷载、地震荷载和交通荷载等。

动荷载的计算较为复杂，需要根据具体的工程情况和设计要求进行具体分析和计算。

在荷载计算过程中，还需要考虑结构的荷载组合。

根据不同的设计要求和规范，对于静荷载和动荷载，需要进行相应的组合计算。

常用的组合方式包括最不利组合、线性叠加组合等，通过计算得到结构在不同荷载组合下的最大受力情况，以保证结构的安全性。
