第七章 中空吹塑PPT课件

第七章 中空吹塑PPT课件
塑料工艺学
顶吹法是通过型芯吹气。模具的颈部向上， 当模具闭合时，型坯底部夹住，顶部开口，压缩空 气从型芯通入，型芯直接进入开口的型坯内并确定 颈部内径，在型芯和模具顶部之间切断型坯。
优点：直接利用型芯作为吹气芯轴，压缩空 气从十字机头上方引进，经芯轴进入型坯，简化了 吹气机构。
缺点：不能确定内径和长度，需要附加修饰 工序。压缩空气从机头型芯通过，影响机头温度。 为此，应设计独立的与机头型芯无关的顶吹芯轴。
• 2、温度的控制
在挤出管坯过程中温度控制的精确度对于管坯质量影 响很大。例如温度过低型坯表面粗糙，温度高表面光泽 好，但下垂严重。在挤出聚氯乙烯等容易热降解的树脂 时，还要注意控制温度使其不超过降解温度。
精选课件
29
塑料工艺学
三、管坯制造过程中的影响因素
• 3、 螺杆转速对挤出管坯的影响 螺杆转速是影响管坯质量的一个重要因素。高的
直通式机头和带贮料缸式机头三种
类型。
直通式机头与挤出机成一字形配置，
从而避免塑料熔体流动方向的改变，
可防止塑料熔体过热而分解。直通
式机头的结构能适应热敏性塑料的
吹塑成型，常用于硬聚氯乙烯透明
瓶的制造。
缺点：型坯易粘连。
精选课件
14
7.2.1型坯成型装置
塑料工艺学
转角机头有连接管和与之成
直角配置的管式机头组成。这 种机头内流道有较大的压缩比， 口模部分有较长的定型段，适 于挤出聚乙烯、聚丙烯、聚碳 酸酯、ABS等塑料。 缺点：由水平转向垂直，易产 生滞流，流道长度差别较大， 压力平衡受到干扰，机头内熔 体性能有较大的差异。
• 3、吹胀比 通常把制品的尺寸与型坯尺寸之比称为吹胀比。当型坯
的尺寸和重量一定时，制品的尺寸越大，型坯的吹胀比也 越大。根据塑料的品种、性质、制品的形状和尺寸以及型 坯的尺寸等来决定吹胀比的大小。通常把吹胀比控制在 2~4倍。

第七章 中空吹塑

第七章 中空吹塑
挤出机 机头及口模
转角式机头
适用于挤出聚乙烯、聚丙烯、聚碳酸酯、ＡＢＳ
直通式机头
常用于硬聚氯乙烯透明瓶
带贮料缸的机头
贮料缸机 头示意图
生产大型吹塑制品，如啤酒桶及垃圾箱等
7.2.2 吹胀装置
吹胀装置包括：
吹气机构
针吹法 顶吹法 底吹法
吹塑模具
模具的材质 模具的冷却系统 模具的排气系统
常用树脂有：PP、PE、SAN、PVC、PC
注射吹塑的优缺点(与挤出吹塑比)：
优点：
制品壁厚均匀一致，不需要进行后修饰加工 制品无合缝线，废边废料少
缺点：
每件制品必须使用两副模具（注射型坯模和吹胀型 成型模） 注射型坯模要能承受高压，两副模具的定位公差等 级较高，模具成本费用加大，生产容器的形状和尺 寸受限，不宜生产带把手的容器。
塑料成型工艺学
第七章 中空吹塑
主讲：陈绪煌
第七章 中空吹塑
7.1 7.2 7.3 7.4 7.5 7.6 7.7 7.8 7.9 概述 中空吹塑设备 挤出吹塑工艺过程及控制因素 注射吹塑 拉伸吹塑 多层吹塑 大型中空吹塑 中空吹塑的一些新技术 中空吹塑的发展
7.1 概述
中空吹塑（BLOW MOLDING,又称为吹模塑）是制造 空心塑料制品的成型方法 根据型坯的生产特征分为两种： 1. 挤出型坯 2. 注射型坯
7.3.2挤出吹塑控制因素
1.成型温度与挤出温度
7.3.2挤出吹塑控制因素
2.吹气压力和鼓气速率 3.吹胀比 4.模具温度 5.冷却时间
挤出吹塑的优点：
1) 适用于多种塑料 2) 生产效率较高 3) 型坯温度比较均 匀，制品破裂减 少 4) 能生产大型容器 5) 设备投资较少

中空吹塑

中空吹塑

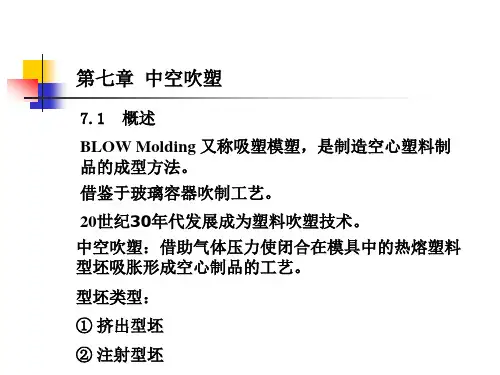

第七章中空吹塑7.1 概述BLOW Molding 又称吸塑模塑，是制造空心塑料制品的成型方法。

借鉴于玻璃容器吹制工艺。

20世纪30年代发展成为塑料吹塑技术。

中空吹塑：借助气体压力使闭合在模具中的热熔塑料型坯吸胀形成空心制品的工艺。

型坯类型：①挤出型坯②注射型坯7.1 概述制品：塑料瓶、容器、中空制品、办公用品、家电、家具、娱乐用品、汽车工业。

制品特点：①优良的耐环境应力开裂性、气密性、耐冲击性②耐药品、抗静电、韧性、耐挤压性适用树脂：PE、PVC、PP、PS、乙烯－醋酸乙烯共聚物、PET、PC、PA等7.1 概述LDPE：食品包装容器HDPE：商品容器超高分子量PE：大型容器、熔料罐PVC：矿泉水、洗涤剂瓶PP：薄壁瓶子PET：饮料瓶7.2 中空吹塑设备中空吹塑挤出吹塑注射吹塑拉伸吹塑挤出－拉伸－吹塑注射－拉伸－吹塑型坯的制造——型坯的吹胀7.2.1 型坯成型装置间断挤出挤出型坯方式连续挤出：连续生产型坯1.挤出机（1）挤出机应具有可连续调速的驱动装置，稳定速度挤出，挤出速率与最佳吹塑周期协调一致（2）螺杆长径比适宜小：塑化不良，型坯温度不均大：料温波动小，料筒温度低，型坯温度均匀产品精度均匀性好适于热敏性塑料的生产7.2.1 型坯成型装置（3）低温下挤出型坯，熔体粘度高，可减少型坯下垂，保证壁厚均匀利于缩短成型周期，提高生产效率挤出机内产生较高的剪切及背压，要求挤出机的传动和止推轴承坚固耐用。

2.机头和口模A：机头组成：多孔板、滤网连接管、型芯组件流道应呈流线型，内表面光洁无阻滞。

B:机头类型：（1）转角机头7.2.1 型坯成型装置由连接管与之呈直角配置的管式机头组成，适合PE、PP、PC、ABS等的吹塑。

特点：①流道内压缩比较大，口模部分定型段较长。

②熔体在流道内易滞留，机头内熔体性能差异。

7.2.1 型坯成型装置常采用螺旋状流动导向装置和侧面进料机头。

(2)直通式机头与挤出机呈一字形配置。

中空吹塑成型.ppt

中空吹塑成型.ppt
•型坯挤出的机头结构 •型坯的挤出成型方法
⑴型坯挤出的机头结构
• ①直通机头 • ②转角机头 • ③贮料缸机头 • ④多层机头
⑵型坯的直接挤出。 ②水平旋转园盘法。 • b.贮料缸法
间断挤出大直径厚壁型坯， 可用来吹塑大型容器。
二.型坯的定位，夹持，定颈，吹 塑装置
三．型坯的吹塑方法
• 1.横吹法 • 2.顶吹法 • 3.底吹法
• 注射吹塑定位装置
• 挤出吹塑定位装置
1．注射吹塑装置
•①双工位吹塑装置 •②多工位吹塑装置
2．挤出吹塑装置
• a.型坯递送，模具固定系统 由一副位于挤出机头下适当距离的固定
的开关模组成，也有使用两副模具的。 • b.型坯静止，模具移动系统
可分为单模系统和多模系统，模具位于 挤出机口模下方，可以垂直上升或下降。
1.型坯的注射成型
• ①一步法：注射型坯一经成型，还在塑性 状态模具开启；进入成型的第二阶段，即 把芯轴连同型坯迅速送到吹塑模具中，打 开压缩空气阀门，经芯轴吹入压缩空气， 使还处于熔融状态的型坯吹胀至模腔的形 状，在模具内冷却后打开模具，取出制品。
• ②两步法：型坯的注射与吹塑分开进行
2.型坯的挤出成型

七章中空成型.ppt

七章中空成型.ppt
• 这种成型方法可生产口径不同、容量不 同的瓶、壶、桶等各种包装容器，日常 用品和儿童玩具等。
中空吹塑用原料
塑料工艺
• 用于中空吹塑的塑料品种有聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯、线形聚酯、聚碳 酸酯、聚酰胺、醋酸纤维素和聚缩醛树脂等。
• 其中高密度聚乙烯的消耗量占首位。它广泛应用于食品、化工和处理液体的包装。高 分子量聚乙烯适用于制造大型燃料醝罐和桶等。
塑料工艺
7.3注射吹塑工艺
• １、管坯温度与吹塑温度 • 注射型坯时，管坯温度是关键，
温度太高，熔料粘度低易变形， 使管坯在转移中出现厚度不均， 影响吹塑制品质量：温度太低， 制品内常带有较多的内应力，使 用中易发生变形及应力破裂。 • 为能按要求选择模温，常配置 模具油温调节器，由精度较高的 数字温控仪控制。
塑料工艺
吹塑装置
塑料工艺
• 针吹、顶吹、底吹
塑料工艺
塑料工艺
7.2挤出吹塑工艺
• 一、挤出—吹塑工艺过程
– １、由挤出装置挤出半熔融状 管坯；
– ２、当型坯到达一定长度时， 模具移到机头下方闭合，抱住 管坯，切刀将管坯割断；
– ３、模具移到吹塑工位，吹气 杆进入模具吹气，使型坯紧贴 模具内壁而冷却定型(吹气压力 0.25、0.8兆帕/s；
• 挤出—拉伸—吹塑(简称挤—拉—吹) • 注射—拉伸—吹塑(简称注—拉—吹)
3. 根据管坯层数不同分类： 1. 单层吹塑 2. 多层吹塑：综合性能好，生产复杂，适于包装要求高的产品包装。
塑料工艺
挤出吹塑原理
塑料工艺
注射吹塑原理
塑料工艺
拉伸吹塑原理
塑料工艺
7.1中空吹塑设备
塑料工艺
塑料工艺
• 4、口模对挤出管坯的影响

《中空吹塑成型模具》PPT课件

《中空吹塑成型模具》PPT课件
所以挤拉吹工艺应用较少。
3.注塑吹塑成型—注吹
塑料经注 射机及型坯 注射模制成 试管状型坯 〔型坯附着 在芯模上〕 高温型坯移 至吹塑模具 中进展吹胀 成型。
注吹采用的设备和模具造价较低；制品上没有 有结合缝，制品经周向拉伸分子取向；制品精度 较高。
但注塑制坯要求塑料熔体粘度不能太高，材料 相对分子质量较小，因而产品力学性能相对较低。
铜合金：铜铍合金导热性好，强度高，耐腐蚀， 可用于有腐蚀性的PVC等塑料，水道不易结垢， 但价格昂贵
锌基合金：可低温铸造大型、复杂型腔，导热 好，本钱低，但硬度低，需嵌入钢材或铜铍合金 夹坯口嵌块。
新艺模具 大中型中空吹塑模具制造商
新艺模具 大中型中空吹塑模具制造商 联系
3.模具型腔设计
分型面：通常为经过制品断面轮廓最大处的平 面。形状复杂的制品，分型面可为曲面或由多个 平面组合。容器把手一般设在分型面上。
型腔外表：吹胀压力小，成型温度低，塑料不 会进入微观不平〔粗糙度〕的波谷，比较粗糙的 型面，不仅不会影响制品外表状态，还有利于排 气。对高光泽、高透明等特殊要求制品型腔要抛 光处理。
下面是几种不同类型吹塑模的实物照片。
挤吹成型吹塑模
两步法注吹成型吹塑模
一步法注吹成型吹塑模
一步法 注拉吹成型
吹塑模
7.3 吹塑成型模具设计要点
如前所述，吹塑模类型较多，构造组成及设计 要求各异。由于学时限制，这里我们仅结合挤吹 模〔挤塑吹塑模具〕就其设计要点作一简介。
1.挤吹模具的主要设计要求
当有转角、死角等，型坯最后贴紧处不在分型 面上的部位，那么考虑型腔壁面设置排气通道， 以便导出空气。
5.分型面排气槽构造尺寸
5.型腔壁面排气构造尺寸
6.常用吹塑模具材料

塑料成型模具设计中空吹塑

塑料成型模具设计中空吹塑
聚酯拉伸瓶包裝碳酸飲料，可有效地防止飲料中的二氧化碳逃逸，用於食用油的包裝，可延緩食 用油的氧化變質，延長保質期（聚酯拉伸瓶阻隔性好，可有效地防止空氣中的氧通過器壁進入瓶 中），但將其用於包裝高溫裝填的果汁之類的商品，在高溫裝填時，聚酯拉伸瓶會發生嚴重的變質 而失去使用價值.
四、產品特點舉例
塑料工艺
系用擠出法先將塑膠製成管狀型坯，接著再將型坯移到吹塑模中吹製成中空製品。
In Extrusion Blow Moulding (EBM), plastic is melted and extruded into a hollow tube (a parison). This parison is then captured by closing it into a cooled metal mould. Air is then blown into the parison, inflating it into the shape of the hollow bottle, container or part. After the plastic has cooled sufficiently, the mould is opened and the part is ejected.
四、中空吹塑分類及特點
塑料工艺
3.根據管坯層數不同分類： 單層吹塑 多層吹塑：綜合性能好，生產複雜，適於包裝要求高的產品包裝。
四、中空吹塑的工藝過程與原理 儘管在形式上有差異，但吹塑過程的基本步驟是相同的，即:儘管在形式上有差異，但吹塑 過程的基本步驟是相同的，即：
objects in large quantities. In the IBM process, the polymer is injection molded onto a core pin; then the core pin is rotated to a blow molding station to be inflated and cooled. This is the least-used of the three blow moulding processes, and is typically used to make small medical and single serve bottles. The process is divided into three steps: injection, blowing and ejection.

第七章中空吹塑成型

第七章中空吹塑成型

第七章 中空吹塑成型
型坯长度控制
课件
中 空 吹 塑 型坯切断装置 成 型 切断装置要适应不同塑料品种的性能。在两瓣 设 模组成的吹胀模具中，是依靠模腔上、下口加 备 工成刀刃式切料口切断型坯。
型坯的长度直接影响吹塑制品的质量和切除尾 料的长短，尾料涉及原材料的消耗。型坯长度 决定于在吹塑周期内挤出机螺杆的转速。转速 快，型坯长，转速慢，型坯短。
注射—吹塑： 精度高，质量好，价高，适于批
量大产品。
根据管坯层数不同分类： 单层吹塑 多层吹塑 综合性能好，生产复杂，适于包装
要求高的产品包装
第七章 中空吹塑成型 中空吹塑分类及特点
根据成型工艺不同分类

课件
普通吹塑
7.1 概 述

拉伸吹塑：产品经拉伸，强度高，气密性好。
挤出—拉伸—吹塑(简称挤—拉—吹) 注射—拉伸—吹塑(简称注—拉—吹)
第七章 中空吹塑成型却作用
对于粘度较低、容易变形的取较低值 对于粘度和模量较高的塑料取较高值
7.3 挤 出 吹 塑 工 艺
大容积和薄壁制品宜用较高压力
小容积和厚壁制品则使用较低压力
第七章 中空吹塑成型
鼓气速率
课件
鼓气速率大，可缩短型坯的吹胀时间，使制品
7.3 挤 出 吹 塑 工 艺
§打开模具，取出制品。
第七章 中空吹塑成型 影响制品质量的主要因素
型坯温度和挤出速度 熔体温度偏低
课件
7.3
熔体温度均匀 挤 出 挤出速度较慢 吹 塑 工 经验公式 艺
a 158L2 / v
型坯的离模膨胀
型坯的长度和挤出速度的关系
第七章 中空吹塑成型
螺杆转速
课件

中空吹塑教程PPT课件

中空吹塑教程PPT课件

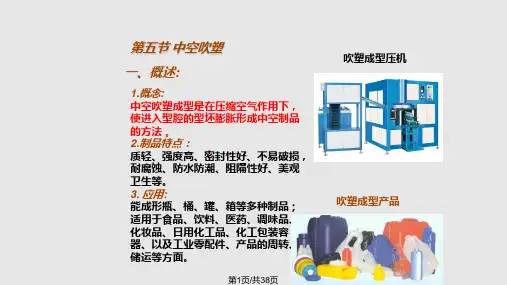

第25页/共38页
2.注塑吹塑工艺 • 生产工序：
第26页/共38页
•工艺要点： ❖ 管坯温度和吹塑温度
管坯温度过高→黏度低易变形→管坯转移中出 现厚度不均，影响制品质量。 管坯温度过低→较多内应力，使用中易变形或 破裂。 ❖ 注塑吹模的树脂
应具有较高的相对分子质量和熔融黏度，且熔 体黏度受剪切速率及加工温度的影响较小，冲 击韧性好，延伸性能适当，以免壁厚不均。
第23页/共38页
❖吹胀比:型坯吹胀的倍数，通常指制品与型坯的 外径之比。
吹胀比↑ → 制品壁厚变薄，可节约原料，但吹胀变 得困难，制品的强度和刚度降低。 吹胀比↓ →原料消耗增加，制品壁厚，有效容积减 小，制品冷却时间延长，成本升高。 一般大型、薄壁1.2～1.5，小型、厚壁2～4，吹细 口瓶，有高达5～7。
模具结构简单，投资少，操作容易，适合多种塑料成行；塑件 需后加工去除飞边，第4壁页厚/共不38易页均匀。
❖注射吹塑成形
以注射法在模具内注射成有底的型坯，然后开模将型 坯移至吹塑模内进行吹胀成型，冷却后开模脱出制品。
壁厚均匀无飞边，不需后加工，注射型坯是整体式的，
故塑件底部没有拼合缝，强度高，生产率高；但设备与模
第17页/共38页
⑤ 型坯厚度的程序控制：功过改变挤出型坯横截面 的壁厚来达到控制吹塑制品壁厚和质量的一种方法。
右边表示型坯横 截面壁厚、左边表示制 品横截面壁厚
第18页/共38页
2）型坯长度控制 型坯的长度直接影响吹塑制品的质量和切除尾
料的长短。控制型坯长度，一般用光电控制系统。 简单实用。 3）型坯切断装置
缺点：对开不适宜大型 容器的吹胀。
第14页/共38页
②顶吹法：
顶吹法是通过型芯吹气。 模具的颈部向上，当模具闭合时， 型坯底部夹住，顶部开口，压缩 空气从型芯通入，型芯直接进入 开口的型坯内并确定颈部内径， 在型芯和模具顶部之间切断型坯。

饮料包装中空吹塑成型技术ppt课件

饮料包装中空吹塑成型技术ppt课件
41
谢谢大家！
42
13
多层吹塑工多艺层: 吹塑工艺
多层吹塑是用几种塑料以适当方法制得多层复合型坯， 然后用一般吹塑工艺成型的。多层吹塑主要是为了满 足化妆品、药品和食品等对塑料包装容器阻透性、阻 燃性、耐候性、隔热性、内外二色性等的更高需求。 例如外层为PVC而内层为PE的双层吹塑瓶，PVC外 层能提供良好的阻透性、刚性、阻燃性和耐候性，而 内层PE则使瓶对包装物无毒和优异的耐化学药品性。 多层吹塑制品的典型应用是牛奶、天然果汁、茶、番 茄酱、碳酸软饮料(ＣＳＤ)和啤酒的包装。
22
一步一法步优点法：和两步法两优步缺法优点点比： 较
投资成本低
生产连续进行、设备占地 少、自动化程度高
可分别优化瓶坯的成型 与拉伸吹塑成型工艺
产量高
瓶坯所经历的热历程较短， 瓶子的质量相对可以做
有利于热敏性塑料的生产
到很轻
能量消耗较低
一步法缺点：
不能分开和优化注射成型 和吹塑成型的加工工艺
吹塑制品生产包括塑料型坯制造和型坯吹胀与制品冷 却三个阶段。
4
吹塑工艺分类
吹塑工艺根据吹塑机的工作原理 可以分为以下4种方法:
1:挤出吹塑工艺 2:注射吹塑工艺 3:多层吹塑工艺 4:注塑拉伸吹塑工艺
5
挤出吹塑工艺
挤出吹塑工艺:
挤出吹塑分为连续式挤出吹塑和间歇式挤出吹塑 两种。连续式挤出吹塑适用于快速生产小型制品, 利用挤出机不断制造型坯,型坯逐一进入在一转 台上的对开模具中，然后依次进行闭模，吹胀， 冷却,顶出等操作。间歇式挤出吹塑则适用于生 产大型吹塑制品，常用于生产高分子量的聚乙烯 大型容器。
21
注塑拉伸吹塑工艺
二步法注拉吹，是将注射型坯和拉伸吹塑分开进行的。 第一步是用注射法制得型坯。第二步是将预制型坯在烘 箱中预热，当预制型坯内外层温度已达到平衡时，离开 烘箱运送到拉伸工位进行成型。二步法的注射条件与一 步法类似，所不同的是，二步法所用的注射型坯需冷却 至玻璃化温度度Tg以下，使其处于非晶态。

塑料成型工艺学-ppt课件-第七章-中空吹塑

塑料成型工艺学-ppt课件-第七章-中空吹塑
壁厚不均匀。 温度低，内应力高，变形，开裂。 依靠模具油温调节器或水冷机调节。 2. 注射吹塑树脂 应具有高的相对分子量 熔融粘度，受剪切速率和加工温度影响小。
40
7.5 拉伸吹塑
拉伸吹塑：经双轴定向拉伸的一种吹塑成型工艺。
模具温度应保持均匀分布，以保证制品的均匀冷却。 根据塑料的种类、制品的薄厚来确定。小型制品模具
温度偏低，低于软化温度40℃左右。
31
7.3.2 挤出吹塑控制因素
5 . 冷却时间
控制制品的外观质量、性能和生产效率。 冷却时间延长，可防止形变，使外观规整，表面图纹 清晰，质量好。但制品结晶度增大，韧性下降，透明 读降低，生产周期延长，降低生产效率。 保证制品充分冷却，加快冷却速率。
27
7.3.2 挤出吹塑控制因素
28
7.3.2 挤出吹塑控制因素
2 . 吹气压力和鼓气速率 型坯的吹胀是利用压缩空气对型坯施加空气压力
而吹胀并紧贴模腔壁。同时通过压缩空气的冷却形成 所需要的形状和呈现模面花纹的中空制品。 （1）吹气压力的大小与塑料的种类、型坯温度、型坯 的模量、型坯的壁厚、制品的容积大小有关。 粘度低，壁厚、小容积制品，采用较低的吹气压力。 一般在0.2～1MPa。
第七章 中空吹塑
7.1 概述 BLOW Molding 又称吸塑模塑，是制造空心塑料制 品的成型方法。 借鉴于玻璃容器吹制工艺。 20世纪30年代发展成为塑料吹塑技术。 中空吹塑：借助气体压力使闭合在模具中的热熔塑料 型坯吸胀形成空心制品的工艺。
型坯类型： ① 挤出型坯 ② 注射型坯
1
7.1 概述
采用光电控制系统。
3.型坯切断装置
适应不同塑料品种的性能
ቤተ መጻሕፍቲ ባይዱ

塑料成型工艺学课件第七章中空吹塑

塑料成型工艺学课件第七章中空吹塑

聚乙烯是一种常见的塑料材料， 具有良好的耐热性、耐寒性、耐
化学药品性和电气绝缘性。
它广泛用于制造中空容器、管材 、电线电缆、农用薄膜和包装材
料等。
聚乙烯的加工性能优良，可通过 注塑、挤出、吹塑等工艺成型为
各种塑料制品。
聚丙烯（PP）
聚丙烯是一种轻质、半透明的塑料材料，具有优良的机械性能、耐热性和化学稳定 性。
品质量。
辅助工具与设备
辅助工具
包括用于产品取出、修整和包装等方面的工具， 如夹具、剪刀、刮刀等。
辅助设备
包括用于加热、冷却、干燥等方面的设备，如烘 箱、冷却水槽、离心机等。
检测设备
用于检测产品质量和性能的设备，如测厚仪、硬 度计、拉力试验机等。
04
CATALOGUE
中空吹塑成型材料
聚乙烯（PE）
特点
中空吹塑能够生产各种形状和大小的 中空制品，如瓶子、罐子、储物箱等 ；生产效率高，成本较低；制品具有 优良的隔热、耐压和防腐蚀性能。
中空吹塑的分类与比较
分类
根据模具的闭合方式，中空吹塑可分为注射型中空吹塑和拉伸型中空吹塑。
比较
注射型中空吹塑适用于生产小型和中型中空制品，而拉伸型中空吹塑适用于生 产大型中空制品。拉伸型中空吹塑的制品强度更高，但生产成本也相对较高。
根据制品的形状和尺寸要求，设计并 制造模具。模具应具有足够的强度和 刚度，以承受吹塑过程中的压力和温 度。
模具预热
模具安装
将模具安装到吹塑机上，确保其与机 器正确对中，并固定牢固。
在成型前，将模具预热至适当的温度 ，以提高塑料的流动性，缩短成型周 期，提高制品质量。
吹塑成型过程
塑料加热
将塑料在料筒内加热至熔 融状态，使其具有良好的 流动性。

第七章：塑料工艺：中空吹塑成型

第七章：塑料工艺：中空吹塑成型

塑料工艺
• 4、模温和冷却时间 、 为保证制品质量，模具的温度应分布均匀，模温一般保持在20为保证制品质量，模具的温度应分布均匀，模温一般保持在 50℃。模温过低，会使夹口处塑料的延伸性降低，不易吹胀，并使制 ℃ 模温过低，会使夹口处塑料的延伸性降低，不易吹胀， 品在此部分加厚，同时使成型因难，制品的轮廓和花纹等也不清楚。 品在此部分加厚，同时使成型因难，制品的轮廓和花纹等也不清楚。 模温过高，冷却时间延长，生产周期加长。制品脱模变形，收缩增大。 模温过高，冷却时间延长，生产周期加长。制品脱模变形，收缩增大。 模温的高低取决于塑料的品种，当塑料的玻璃化温度较高时， 模温的高低取决于塑料的品种，当塑料的玻璃化温度较高时，可以采 用较高的模温；反之，则尽可能降低模温。 用较高的模温；反之，则尽可能降低模温。 通常随着制品壁厚的增加，冷却时间延长。 通常随着制品壁厚的增加，冷却时间延长。有时除对模具进行冷却 还可对成型制品进行内部冷却， 外，还可对成型制品进行内部冷却，即向制品内部通入各种冷却介质 (如液氮、二氧化碳等 进行直接冷却。 如液氮、 进行直接冷却。 如液氮 二氧化碳等)进行直接冷却 •
三、管坯制造过程中的影响因素
塑料工艺 • 3、 螺杆转速对挤出管坯的影响 、 螺杆转速是影响管坯质量的一个重要因素。 螺杆转速是影响管坯质量的一个重要因素。高的挤出速度能 够提高产量，减少型坯下垂，但是型坯表面质量下降。 够提高产量，减少型坯下垂，但是型坯表面质量下降。尤其是剪 切速率增大造成某些塑料，如高密度聚乙烯， 切速率增大造成某些塑料，如高密度聚乙烯，可能出现熔体破裂 现象。 现象。而且转速提高时大量摩擦热的产生使聚氯乙烯等塑料有瞬 间降解的危险。所以一股吹塑机都选用大一点的挤出装置， 间降解的危险。所以一股吹塑机都选用大一点的挤出装置，使螺 杆转速在70转 分以下。 杆转速在 转／分以下。 4、口模对挤出管坯的影响 、 口模是决定型坯尺寸及形状的重要装置， 口模是决定型坯尺寸及形状的重要装置，所以要求内表面光 洁度应达到10且尺寸必须按设计要求加工。口模定型段尺寸一般 洁度应达到 且尺寸必须按设计要求加工。 且尺寸必须按设计要求加工 可选用8倍口模芯棒之间隙数值 倍口模芯棒之间隙数值。 可选用 倍口模芯棒之间隙数值。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

塑料工艺
聚乙烯瓶可以盛装酸碱类的物质而不宜盛装苯、甲苯之 类的有机溶剂（聚乙烯瓶溶胀强度明显下降或者有机溶剂 通过器壁逃逸）；
尼龙容器不宜盛装酸碱类的物质，但用于盛装苯、二甲 苯类的有机溶剂是相当合适；
.
3
7.1 概述 Introductin
塑料工艺
一、吹塑成型的历史
The first blow molding patent in the United States was awarded to Saml T. Armstrong in 1851. Although the idea of blow molding was patented in 1851, blow molding was not manufactured for production till 1958.That was when John H. Breck introduced shampoo in a highdensity polyethylene bottle, and a European supplier of foods used rigid polyvinyl chloride (PVC) as a liquid container. The first plastic containers were more expensive than glass containers, but the price of high-density polyethylene quick fell in 1959 to $0.38 per pound. The growth of blow molding can be contributed to many factors, but the development of high-density polyethylene was the major reason blow molding had an explosive growth in the late 1950's and early 1960's.
• 聚丙烯PP因其树脂的改性和加工技术的进步，使用量也逐年增加。
.
7
四、产品特点举例
塑料工艺
聚碳酸酯瓶可用于高温下罐装的商品（如果汁）的包装， 但如将聚碳酸酯瓶用于盛装需要有良好阻隔性的碳酸饮料 （需防止饮料中的二氧化碳逃逸）或者食用油（要防止氧 气进入瓶中，以免食用油氧化），则就不能很好地保护商 品，得不到理想的包装效果.
大量的中空吹塑容器，目前主要用作各种液体货物的包装为
此吹塑用塑料应具有良好的阻透性、耐挤压性和耐环境应力开 裂性。此外，有些包装特殊液体货物的吹塑容器，还要求其所 用塑料具有耐化学药品性、抗静电性和较高的爆破强度。
耐环境应力开裂:作为容器，当与表面活性剂接触时具有防止龟 裂的能力。
气密性(阻透性):指阻止氧气、二氧化碳、氮气及水气等向外扩散 的特性。
这种成型方法可生产口径不同、容量不同的瓶、壶、 桶等各种包装容器，日常用品和儿童玩具等。
.
5
7.1 概述 summarize
塑料工艺
三、吹塑的原料及用途
几乎所有热塑性塑料均可用于中空吹塑，用于中空吹塑的塑 料品种有聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯、线形聚酯、 聚碳酸酯、聚酰胺、醋
酸纤维素和聚缩醛树脂等。
• 聚氯乙烯PVC因为有较好的透明度和气密性，所以在化妆品和洗涤剂 的包装方面得到普遍应用。随着无毒聚氯乙烯树脂和助剂的开发，以 及拉伸吹塑技术的发展，聚氯乙烯容器在食品包装方面的用量迅速增 加，并且已经开始用于啤酒和其它含有二氧化碳气体饮料的包装。
• 线形聚酯PET材料是近几年进入中空吹塑领域的新型材料。由于其制 品具有光泽的外观、优良的透明性、较高的力学强度和容器内物品保 存性较好，废弃物焚烧处理时不污染环境等方面的优点，所以在包装 瓶方面发展很快，尤其在耐压塑料食品容器方面的使用最为广泛。
塑料工艺
中空吹塑（又称为吹塑模塑）是生产中空塑料制品最重要的 成型技术。用这种成型技术，不仅可以生产数毫升的小容积瓶， 也可以生产数千升的大容积桶和贮罐，还可以制造出浮球、汽车 油箱和塑料小船。
广为人知的吹塑对象有瓶、桶、罐、箱以及所有包装食品、 饮料、化妆品、药品和日用品的容器。大的吹塑容器通常用于化 工产品、润滑剂和散装材料的包装上。其他的吹塑制品还有球、 波纹管和玩具。对于汽车制造业，燃料箱、轿车减震器、座椅靠 背、中心托架以及扶手和头枕覆盖层均是吹塑的。对于机械和家 具制造业，吹塑零件有外壳、门框架、制架、推杆或有一个开放 面的箱盒。
第 七 章
塑料工艺
中 空 成 型
.
1
内容简介
塑料工艺
中空吹塑是将挤出或注射成型所得的管坯置 于模具中，在管坯中通入压缩空气将其吹胀， 使之紧贴于模腔壁上，再经冷却脱模得到中空 制品的成型方法。这种成型方法可生产瓶、壶、 桶等各种包装容器，日常用品和儿童玩具等。
本章重点： 7.3 挤出吹塑工艺
.
2
7.1 概述 I.1 概述 Introductin
塑料工艺
二、吹塑成型的基本概念
吹塑技术成型塑料中空制品的基本过程是：借助气体 的压力，使闭合在模腔内尚处于半熔融状的型坯膨胀直至 紧贴模腔壁，取得模腔形状的吹胀物，经冷却定形后即可 启模脱出制品。
吹塑制品生产包括塑料型坯制造和型坯吹胀与制品冷 却三个阶段构成。
耐冲击性:为保护容器内装物品，制品应具有从一米高度落下不 破不裂的耐冲击性。
此外，还有耐药性、抗静电性、. 韧性和耐挤压性
6
塑料工艺
目前生产中用量最大的塑料品种是PE, PP, PVC和PET。其中高密度聚 乙烯的消耗量占首位。它广泛应用于食品、化工和处理液体的包装。 高分子量聚乙烯适用于制造大型燃料罐和桶等。
聚酯拉伸瓶包装碳酸饮料，可有效地防止饮料中的二氧 化碳逃逸，用于食用油的包装，可延缓食用油的氧化变质， 延长保质期（聚酯拉伸瓶阻隔性好，可有效地防止空气中 的氧通过器壁进入瓶中），但将其用于包装高温装填的果 汁之类的商品，在高温装填时，聚酯拉伸瓶会发生严重的 变质而失去使用价值.
.
8
四、产品特点举例
