塑料成型及模具设计-33

《塑料成型工艺与模具设计》课程设计指导书一、课程设计的目的(1)培养学生树立正确的设计思想，理论联系实际的工作作风，严肃认真、实事求是的科学态度和勇于探索的创新精神。

(2)培养学生对具体设计任务的理解和分析能力。

(3)培养学生编制注射成型工艺规程的能力和设计塑料模具的能力。

(4)培养学生综合运用所学知识与生产实践经验，分析和解决工程技术问题的能力。

(5)通过课程设计实践，训练并提高学生在理论计算、结构设计、查阅设计资料和应用计算机辅助设计软件以及编写技术文件等方面的能力。

二、课程设计的要求(1)塑料模具设计题目为中等复杂程度塑件，并满足教学要求和生产实际的要求，设计题目选自生产第一线。

(2)及时了解模具技术发展动向，查阅有关资料，准备好设计所需资料和工具。

(3)树立正确的设计思想，结合生产实际综合地考虑经济性、实用性、可靠性、安全性及先进性等方面的要求，严肃认真地进行模具设计。

(4)要敢于创新，勇于实践，充分发挥自己主观能动性和创造性，注意培养创新意识和工程意识。

(5)严格遵守学习纪律，遵守作息时间，不得迟到、早退和旷课。

(6)注射工艺计算正确，编制的塑料注射成型工艺规程符合生产实际；(7)模具结构合理，凡涉及国家标准之处均应采用国家标准，图面整洁，图样及标注符合国家标准。

(8)图纸机绘（计算机绘图）。

三、设计前的准备工作和注意事项1．先期课程塑料成型工艺与模具设计是在学生具备了机械制图、公差与技术测量、材料及热处理、机械设计基础、金属塑性成形原理、成形设备、机械制造技术、模具设计与制造等必要的基础知识和专业知识的基础上进行的。

完成本专业教学计划中所规定的认识实习和生产实习，也是保证学生顺利进行塑料成型工艺与模具设计的必要实践教学环节。

2．设计前应注意的事项(1)设计前必须预先准备好资料、手册、图册、绘图仪器、计算器、图板(计算机)、图纸、报告纸等；(2)设计前应对塑料成型工艺与模具设计的原始资料进行认真地消化，并明确设计要求再进行工作。

《塑料成型工艺与模具设计》(上册)电子教案完全版第一章：塑料成型工艺概述1.1 塑料成型的基本概念塑料的定义与特性塑料成型的定义与分类1.2 塑料成型工艺流程制品设计模具设计成型设备选择成型工艺参数设定1.3 塑料成型工艺的特点及应用不同塑料的成型特点常见塑料成型工艺的应用领域第二章：塑料材料的性质与选择2.1 塑料的基本性质物理性质化学性质电性能2.2 塑料的成型性能流动性能热性能收缩与翘曲性能2.3 塑料材料的选择塑料选材原则常见塑料材料介绍第三章：塑料成型设备3.1 塑料成型设备分类注射成型机挤出成型机压制成型机吹塑成型机3.2 主要成型设备的工作原理与结构注射成型机的工作原理与结构挤出成型机的工作原理与结构3.3 塑料成型设备的选择与使用设备选择的考虑因素设备的使用与维护第四章：塑料成型模具设计基础4.1 模具的基本结构与分类冷模具热模具4.2 模具设计的基本原则与步骤模具设计的原则模具设计的步骤4.3 模具设计中的关键因素模具尺寸与精度模具的材料与热处理模具的冷却与加热第五章：塑料成型工艺参数设定与调整5.1 成型工艺参数的定义与作用温度压力速度时间5.2 工艺参数的设定与调整方法实验法经验法计算机模拟法5.3 工艺参数的优化与控制工艺参数优化的目的与方法工艺参数的控制与调整技巧第六章：塑料注射成型工艺6.1 注射成型工艺流程注射成型工艺的基本步骤模具的加热和冷却注射成型周期6.2 注射成型参数设定与调整注射压力注射速度模具温度保压时间和冷却时间6.3 常见注射成型问题及解决方案产品变形和翘曲气泡和杂质产品尺寸不准确第七章：塑料挤出成型工艺7.1 挤出成型工艺流程挤出成型工艺的基本步骤挤出机的选择与调整挤出成型参数设定7.2 挤出成型设备与模具挤出成型设备的结构与工作原理挤出成型模具的设计要点7.3 常见挤出成型问题及解决方案产品厚度不均匀表面质量问题产品的强度和韧性不足第八章：塑料压制成型工艺8.1 压制成型工艺流程压制成型工艺的基本步骤压制成型机的选择与调整压制成型参数设定8.2 压制成型模具设计要点压制成型模具的结构与分类模具设计中的关键因素8.3 常见压制成型问题及解决方案产品开裂和变形产品尺寸不准确表面质量问题第九章：塑料吹塑成型工艺9.1 吹塑成型工艺流程吹塑成型工艺的基本步骤吹塑成型机的选择与调整吹塑成型参数设定9.2 吹塑成型设备与模具吹塑成型设备的结构与工作原理吹塑成型模具的设计要点9.3 常见吹塑成型问题及解决方案产品变形和翘曲气泡和杂质产品尺寸不准确第十章：塑料成型工艺的优化与控制10.1 成型工艺的优化方法实验法经验法计算机模拟法10.2 成型工艺的控制技巧工艺参数的实时监测工艺参数的调整技巧10.3 成型工艺的持续改进生产过程中的问题分析与解决新技术和新工艺的应用重点和难点解析重点环节1：塑料的基本性质、成型性能及选材原则解析：了解塑料的基本性质和成型性能对于选择合适的塑料材料进行成型加工至关重要。

《塑料成型工艺及模具设计》课程标准一、课程定位本课程是模具设计与制造专业的主要专业课之一，也是模具设计与制造专业的核心课程之一。

本课程是在前序机械类课程：机械制图、公差配合与技术测量、机械基础学习基础上，以塑料模具为典型对象，为完成在实际岗位中对塑料模具设计的真实应用为目的的综合性、应用性的复合型课程。

为学生后续职业生存合发展奠定职业基础，是养成良好职业素养合严谨工作作风的整体能力的必须环节。

二、培养目标通过本课程的学习，使学生能运用课程的基本原理和方法，具备设计中等复杂程度的注塑模具的能力。

1.能力目标（1）模具工艺编制人员，具备分析塑料产品的工艺性，并能找出工艺难点，提出解决方法的能力；能编制常用的注塑成型工艺条件。

（2）模具设备维修人员，能选择合适的成型设备。

（3）模具设计人员，掌握塑料模具常用的几种分类和典型塑料模具结构，具备读图能力；能根据产品确定塑料模具的结构方案；能独立设计中等程度的注塑模具。

（4）模具钳工，能独立拆装简单的注射模具2.知识目标（1）了解塑料的物理性能、流动特性，成型过程中的物理、化学变化情况。

（2）掌握塑料的组成、分类以及常用塑料的特性。

（3）了解塑料成型的基本原理和工艺特点，正确分析成型工艺对模具的要求。

（4）掌握注塑成型设备对注射模具的要求（4）掌握常用注射模具的结构特点及相关零件的设计计算方法。

（6）掌握注射模具拆装的基本常识。

掌握注射模具基本零件的英文专业词汇。

3.其他目标（1）自我学习和信息获取能力——利用书籍或网络获得相关信息。

（2）使用工具能力。

（3）与人协作能力——互相帮助、共同学习、共同达到目标。

三、课程设计1.设计思想（1）坚持以高职教育培养目标为依据，基于本课程在模具制造类专业知识、能力构筑中的位置及这门技术的特点，突出应用能力和综合素质培养，充分注意“教、学、做”三结合。

（2）符合学生的认识过程和接受能力，遵循由浅入深、由易到难、循序渐进的原则。

1.在注射成型中应控制合理的温度,即控制料筒、喷嘴与模具温度。

2.根据塑料的特性与使用要求,塑件需进行塑后处理,常进行退火与调湿处理。

3.塑料模具的组成零件按其用途可以分为成型零件与结构零件两大类。

4.在注射成型时为了便于塑件的脱模,在一般情况下,使塑件在开模时留在动模上。

5.塑料一般就是由树脂与添加剂组成。

6.塑料注射模主要用来成型热塑性塑料件。

压缩成型主要用来成型热固性塑料件。

7.排气就是塑件成型的需要,引气就是塑件脱模的需要。

8.注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。

9.凹模其形式有整体式与组合式两种类型。

10.导向机构的形式主要有导柱导向与锥面定位两种。

11.树脂分为天然树脂与合成树脂。

12.注射模塑最主要的工艺条件,即“三要素”就是压力、时间与温度。

1、卧式注射机SX-Z-63/50中的50表示锁模力为( D ) D、500kN2、注射机料筒温度的分布原则就是什么？ ( A )A、前高后低3.热塑性塑料在常温下,呈坚硬固态属于( A )A、玻璃态4.下列不属于塑料模失效形式的就是( D )？ D、冷却5.凹模就是成型塑件( B )的成型零件？B、外表面6.球头铣刀主要用于加工塑料模具零件中的( D )内容？ D、轮廓7.下列不属于注射模导向机构的就是( D )？ D、推杆8.主流道一般位于模具中心位置,它与注射机的喷嘴轴心线( D )？D、重合9.下列不属于推出机构零件的就是( C )？ C、型芯10.压缩模具中凸模的结构形式多数就是( B )的,以便于加工制造。

B、整体式11.以下属于天然树脂的就是( A )A、松香12.下列不属于塑料模具结构零件的作用的就是( D )？ D、成型13.下列不属于稳定剂的就是:(D ) D、树脂14( C )的作用,除了用其顶部端面构成冷料穴的部分几何形状之外,还负责在开模时把凝料从主流道中拉出。

C、拉料杆15.多型腔模具适用于( B )生产？ B、大批量1.任何模具上都不需设有冷却或加热装置。

一、高分子聚合物结构特点与性能问答P191.高分子聚合物链结构有哪些特点？根据链结构的不同，高分子聚合物可以分几类？答：高分子聚合物是以分子较小的有机分子，通过一定条件聚合成一个个大分子链结构。

其特点是高分子含有原子很多，相对分子质量很高、分子很长的巨型分子。

聚物中大分子链的空间构型有三种类型，线型、支链状线型及体型。

线型聚合物热塑性塑料为多，具有一定弹性；塑性好。

易于熔胀、溶解。

成型时仅有物理变化，可以反复成型。

体性聚合物热固性塑料为多，脆性大、弹性好，不易于熔胀、溶解。

成型时不仅有物理变化，同时伴有化学变化。

不可以反复成型。

2.根据聚集态结构的不同，高分子聚合物可以分成哪几类？试阐述其结构特点和性能特点。

答：分为结晶型和无定型两类。

结晶型聚合物的分子与分子之间主要为有序排列。

由“晶区”和“非晶区”组成，晶区所占的质量百分数称为结晶度。

结晶后其硬度、强度、刚度、耐磨性提高，而弹性、伸长率、冲击强度降低。

聚合物的分子与分子之间无序排列结构。

当然也存在“远程无序，近程有序”现象，体型聚合物由于分子链间存在大量交联分子链难以有序排列，所以绝大部分是无定型聚合物。

3.什么是结晶型聚合物？结晶型聚合物与非结晶型相比较，其性能特点有什么特点？答：结晶态聚合物是指，在高聚物微观结构中存在一些具有稳定规整排列的分子的区域，这些分子有规则紧密排列的区域称为结晶区，存在结晶区的高聚物称为结晶态高聚物。

这种又结晶而导致的规整而紧密的微观结构还可以使聚合物的拉伸强度增大，冲击强度降低，弹性模量变小，同时结晶还有助于提高聚合物的软化温度和热变形温度，使成型的塑件脆性增大，表面粗糙度增大，而且还会导致塑件的透明度降低甚至消失。

4.什么是聚合物的取向？聚合物的取向对其成型物的性能有什么影响？答：当线型高分子受到外力而充分伸展的时候，其长度远远超过其宽度，这种结构上的不对称性，使题目在某些情况下很容易烟某特定的方向做占优势的平行排列，这种现象称为取向聚合物取向的结果是导致高分子材料的力学性能，光学性质以及热性能等方面发生了显著的变化。

塑料成型工艺与模具设计塑料是一种广泛应用于各种工业领域的材料，如塑料制品、汽车零部件、家用电器等。

要生产高质量的塑料制品需要掌握塑料成型工艺与模具设计。

1. 塑料成型工艺塑料成型工艺是将熔化的塑料通过模具加工成制品的过程。

常用的塑料成型工艺有注塑成型、挤出成型、吹塑成型、压缩成型等。

1.1 注塑成型注塑成型是指将熔化的塑料加入注塑机的料斗，并经过高压注入到模具中形成成品。

注塑机主要由三个部分组成：进料口、注射器和模具。

注塑成型工艺适用于制造大批量，外形复杂的制品，例如手机外壳、键盘等。

1.2 挤出成型挤出成型是将熔化的塑料通过特殊的挤出机械，经过模头挤出，形成长条状塑料制品。

该成型工艺适用于制造管道、线缆、塑料块等制品。

1.3 吹塑成型吹塑成型是指将熔化的塑料通过吹塑机械，吹入气压模具中进行成型。

该成型工艺适用于制造各种形状的塑料瓶、塑料桶等中空制品。

1.4 压缩成型压缩成型是将熔化的塑料放入模具中，然后加热模具，使塑料成型。

该成型工艺适用于制造薄壁制品、电缆附件、电器配件等制品。

2. 模具设计模具设计是指根据塑料制品的形状、尺寸和用途，设计适合的模具。

模具由注塑模具、挤出模具、吹塑模具、压缩模具等不同类型组成。

2.1 注塑模具设计注塑模具是一种用于注塑成型的专用模具。

注塑模具设计时需要根据制品的尺寸、形状、壁厚和材质选择合适的模具材料和型号。

设计时需要考虑到模具的结构合理性、模具的冷却方式以及模具动力系统和操作系统的设计等方面。

2.2 挤出模具设计挤出模具是挤出成型必须的一种模具。

挤出模具设计时需要考虑到制品的形状、尺寸和挤出机的性能等因素。

挤出模具还需要考虑到挤出头和模头的结构以及设计选材等。

2.3 吹塑模具设计吹塑模具是吹塑成型必须的一种模具。

吹塑模具设计时需要考虑到制品的形状、尺寸、厚度、重量等因素。

同时还需要考虑到吹出模具的形状、结构和材质等。

2.4 压缩模具设计压缩模具是压缩成型必须的一种模具。

塑料成型工艺与模具设计试题及答案1.在注射成型中，合理的温度控制包括料筒、喷嘴和模具温度的控制。

2.塑件需要进行塑后处理，常见的处理方式包括退火和调湿处理。

3.塑料模具的组成零件可以分为成型零件和结构零件两大类，根据不同的用途进行分类。

4.在注射成型过程中，为了便于塑件的脱模，一般情况下让塑件留在动模上。

5.塑料通常由树脂和添加剂组成。

6.塑料注射模主要用于成型热塑性塑料件，而压缩成型主要用于成型热固性塑料件。

7.排气是塑件成型的必要条件，而引气则是塑件脱模的必要条件。

8.注射模的浇注系统包括主流道、分流道、浇口和冷料穴等组成。

9.凹模的形式有整体式和组合式两种类型。

10.导向机构的形式主要包括导柱导向和锥面定位两种。

11.树脂分为天然树脂和合成树脂两种。

12.注射模塑最主要的工艺条件是“三要素”，即压力、时间和温度。

1.卧式注射机SX-Z-63/50中的50表示锁模力为500kN。

2.注射机料筒温度的分布原则是前高后低。

3.热塑性塑料在常温下呈坚硬固态，属于玻璃态。

4.塑料模失效形式不包括冷却。

5.凹模是成型塑件外表面的成型零件。

6.球头铣刀主要用于加工塑料模具零件中的轮廓。

7.注射模导向机构不包括推杆。

8.主流道一般与注射机的喷嘴轴心线重合。

9.推出机构零件不包括型芯。

10.压缩模具中凸模的结构形式多数是整体式的，以便于加工制造。

11.天然树脂包括松香。

12.塑料模具结构零件不包括成型作用。

13.稳定剂不包括树脂。

角，可以避免模具损坏和塑件表面不光滑的问题（3分）。

此外，圆角的设计还可以避免塑件在使用过程中刮伤人体或其他物品（1分）。

2．请简述多型腔模具的优缺点。

（10分）答：多型腔模具的优点是可以同时生产多个相同或不同的塑件，提高生产效率，降低成本（3分）；可以灵活调整模具的生产能力，适应不同的市场需求（2分）；同时还可以减少模具的占地面积和存储空间（2分）。

缺点是制造成本较高（1分）；需要更高的精度和稳定性（1分）；同时需要更多的注塑机和操作人员（1分）；还有可能出现一个腔位出现问题，影响整个生产线的正常运行（2分）。

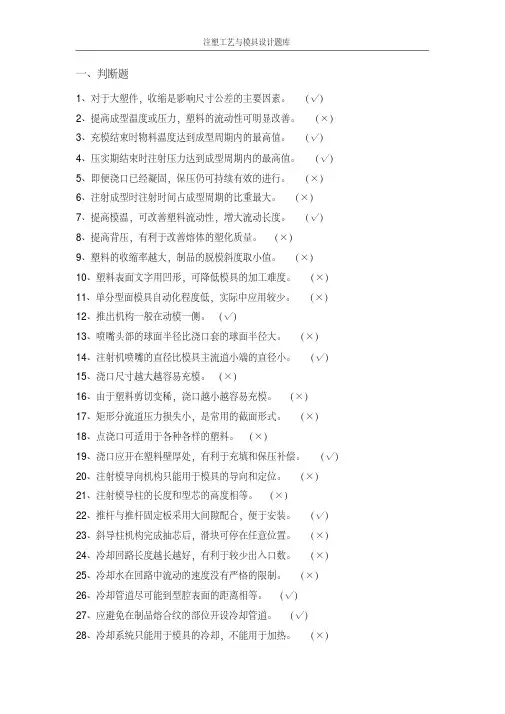

一、判断题1、对于大塑件，收缩是影响尺寸公差的主要因素。

（√）2、提高成型温度或压力，塑料的流动性可明显改善。

（×）3、充模结束时物料温度达到成型周期内的最高值。

（√）4、压实期结束时注射压力达到成型周期内的最高值。

（√）5、即便浇口已经凝固，保压仍可持续有效的进行。

（×）6、注射成型时注射时间占成型周期的比重最大。

（×）7、提高模温，可改善塑料流动性，增大流动长度。

（√）8、提高背压，有利于改善熔体的塑化质量。

（×）9、塑料的收缩率越大，制品的脱模斜度取小值。

（×）10、塑料表面文字用凹形，可降低模具的加工难度。

（×）11、单分型面模具自动化程度低，实际中应用较少。

（×）12、推出机构一般在动模一侧。

（√）13、喷嘴头部的球面半径比浇口套的球面半径大。

（×）14、注射机喷嘴的直径比模具主流道小端的直径小。

（√）15、浇口尺寸越大越容易充模。

（×）16、由于塑料剪切变稀，浇口越小越容易充模。

（×）17、矩形分流道压力损失小，是常用的截面形式。

（×）18、点浇口可适用于各种各样的塑料。

（×）19、浇口应开在塑料壁厚处，有利于充填和保压补偿。

（√）20、注射模导向机构只能用于模具的导向和定位。

（×）21、注射模导柱的长度和型芯的高度相等。

（×）22、推杆与推杆固定板采用大间隙配合，便于安装。

（√）23、斜导柱机构完成抽芯后，滑块可停在任意位置。

（×）24、冷却回路长度越长越好，有利于较少出入口数。

（×）25、冷却水在回路中流动的速度没有严格的限制。

（×）26、冷却管道尽可能到型腔表面的距离相等。

（√）27、应避免在制品熔合纹的部位开设冷却管道。

（√）28、冷却系统只能用于模具的冷却，不能用于加热。

（×）29、注射成型缺陷的产生原因与模具结构设计、注射工艺、注射设备和原料等几个方面都有关系。

1名词解释1.注射成型：将粒状或粉状塑料从注射机的料斗送入高温的料筒内加热熔融塑化，使其成为粘流态熔体，然后在注射机柱塞或螺杆的高压推动下，以很大的流速通过喷嘴，注入模具型腔，经一定时间的保压冷却定型后，开启模具便可从型腔中脱出具有一定形状和尺寸塑料制件的成型方法，主要用于成型热塑性塑料件2.压缩成型：将粉状、粒状等的热固性塑料原料直接加入敞开的模具加料室内，然后在加热和加压的作用下，使塑料熔融充满型腔，并发生交联固化反应，硬化定型形成塑件，主要用于成型热固性塑料件3.压注成型：压注成型又称传递成型，其成型原理如图所示，先将固态成型物料加入加料腔内，使其受热软化转变为粘流态，并在压力机柱塞压力作用下，经过浇注系统充满型腔，塑料在型腔内继续受热受压，产生交联反应而固化定型4.挤出成型：挤出成型是将颗粒状塑料加入挤出机料筒内，经外部加热和料筒内螺杆机械作用而熔融成粘流态，并借助螺杆的旋转推进力使熔料通过机头里具有一定形状的孔道(口模)，成为截面与口模形状相仿的连续体，经冷却凝固则得连续的塑料型材制品。

5.中空吹塑成型：将挤出或注射出来的熔融状态的管状坯料置于模具型腔内，借助压缩空气使管坯膨胀贴紧于模具型腔壁上，冷硬后获得中空塑件，这种成型方法称中空吹塑成型。

6.塑料：以高分子合成树脂为主要成份、在一定温度和压力下具有塑性和流动性，可被塑制成一定形状，且在一定条件下保持形状不变的材料。

7.热塑性塑料：具有线型分子链成支架型结构加热变软，冷却固化可逆的塑料。

8.热固性塑料：具有网状分子链结构加热软化，固化后不可逆。

9.塑化压力(背压)指螺杆式注射成型时，螺杆头部熔体在螺杆转动后退时所受到的阻力。

(背压一般不大于2MPa )10.注射压力：注射压力是指柱塞或螺杆顶部对塑料熔体所施加的压力。

11.保压压力型腔充满后，注射压力的作用在于对模内熔体的压实，此时的注射压力也可称为保压压力。

12.型腔压力型腔压力是注射压力在经过注射机喷嘴、模具的流道、浇口等的压力损失后，作用在型腔单位面积上的压力。

塑料成型工艺与模具设计习题（机工屈华昌）塑料成型工艺与模具设计机械工业出版社屈华昌习题集第一章绪论1-1 塑料成型在工业生产中有何重要地位? 1-2 简述塑料成型技术的发展趋势? 1-3 塑料模具是如何分类的?1-4 课程学习的基本要求是什么? 第二章塑料成型基础知识2-1 按照聚集态结构(分子排列的几何特点)的不同,聚合物可分为哪几类?各类的特点是什么?2-2 说明线性无定形聚合物热力学曲线上的θb θg θf θd的定义,解释在恒力作用下无定形聚合物随着温度的升高变形程度的变化情况,并指出塑料制件使用温度范伟和塑料制件温度范围.2-3 什么是牛顿流体?写出牛顿流动定律(即牛顿流变方程),并指出其特征. 2-4 什么是非牛顿流体?写出非牛顿流体的指数定律,指出表观的含义. 2-5 热固性聚合物与热塑性聚合物的流变行为有什么不同?2-6 分别写出压力损失�Sp在圆形截面及扁槽的通道内流动(服从指数定律)的表达式,并分析影响�Sp的因素.2-7 线型结晶型聚合物的结晶对其性能有什么影响?2-8 聚合物在注射和压注成型过程中的取向有哪两类?取向的原因是什么? 2-9 什么是聚合物的降解?如何防止降解?2-10 塑料一般有哪些成份组成?各自起什么作用? 2-11 塑料是如何进行分类的?2-12 什么是塑料的计算收缩率?塑件产生收缩的原因是什么?影响收缩率的因素有哪些?2-13 什么是塑料的流动性?影响流动性的因素有哪些?2-14 测定热塑性和热固性塑料的流动性分别使用什么仪器?如何进行测定? 2-15 什么是热固性塑料的比容和压缩比?比容和压缩比的大小表征是什么? 第三章塑料制品设计成型原理及工艺3-1 分别阐述柱塞式注射机和螺杆式注射机成型原理. 3-2 叙述注射成型的工艺过程.3-3 注射成型工艺参数中的温度控制包括那些?如何加以控制? 3-4 注射成型过程中的压力包括哪两部分?一般选取范围是什么? 3-5 注射成型周期包括哪几部分?3-6 压注成型与压缩成型相比较,在工艺参数的选取上有何区别? 3-7 详细阐述热塑性挤出成型的工艺过程.3-8 绘出有台阶的通孔成型的三种形式结构见图. 3-9 塑料螺纹设计要注意那些方面? 3-10 嵌件设计时应注意那几个问题?3-11 塑料制件的公差等级精度及公差数值是如何确定的? 第四章注射模具的基本结构与分类4-1 注射模按其各部件所起的作用,一般由哪几部分结构组成?4-2 点浇口进料的双分型面注射模,定模部分为什么要增设一个分型面?其分型距离是如何确定的?定模定距顺序分型有哪几种形式? 4-3 点浇口进料的双分型面注射模如何考虑设置导柱?4-4 斜导柱侧向分型与抽芯机构由那些零部件组成?阐述斜导柱固定在定模、侧型芯滑块安装在动模的侧向分型与抽芯机构注射模的工作原理. 4-5 阐述斜滑块侧向分型与抽芯注射模的工作原理. 4-6 带有活动镶件的注射模设计时应注意那些问题?4-7 设计注射模时,应对那些注射机的有关工艺参数进行校核? 第五章注射模具设计5-1 分型面有哪些基本形式？选择分型面的基本原则是什么？5-2 多型腔模具的型腔在分型面上的排布形式有哪两种？每种形式的特点是什么？5-3 在设计主流道的浇口套时，应注意哪些尺寸的选用？浇口套与定模座板、定模板、定位圈的配合精度分别如何选取？5-4 分别绘出轮幅式浇口内侧进料和端面进料的两种形式，并标注出浇口的典型尺寸。
