PLC的文件寄存器的使用

PLC 内部掉电保持寄存器的应用
我们在设计小型的PLC 控制系统时，常常会需要在外部改变PLC 内部的数据，譬如Counter, TImer 或者Data 的值，以适应生产过程的需要。

而且要求系统关机以后，这些数据还能够保存在PLC 内部，当下次开机后，这些数据可以被调出继续使用。

现在许多小型的PLC 都或多或少地提供了掉电保持寄存器，以便在PLC 断电的时候，保存用户想要保存的数据。

但大多数时候，PLC 制造厂商为了
节约成本，不可能提供足够数的掉电保持寄存器供系统设计人员使用，所以
当被调整的数据项目超过PLC 内部的掉电保持寄存器的数目的时候，我们不得不减少被调整的数据项目（固定或不用）或者购买具有更多掉电保持寄存
器数目的PLC，这样的话，就使得生产机械缺乏灵活性和适应性，从而降低
产品档次或增加成本。

下面就介绍解决这种问题的一种方法，以便大家设计时参考。

所用PLC：松下FP0－C16T，被调整数据有16 个，PLC 内部掉电保持寄存器数目为10 个，其中8 个数据寄存器（DT1652－DT1659：8 个各16Bit）和2 个字的内部继电器（WR61、WR62：2 个各16Bit）。

如果按常规的一个。

PLC文件寄存器与HMI的配方的功能对比摘要：在我们编程的过程中，有时会遇到PLC数据处理和数据运算所需的数据寄存器不足的情况，这时候，我们如果有HMI作为上位监控的情况下，我们会使用HMI的配方功能来处理一些数据运算，以此分担PLC的运算负担，但是，如果数据量较大，将HMI的配方传输到PLC中会花费比较长的时间。

藉此我们可以使用文件寄存器来实现数据的快速响应。

关键词：PLC，HMI，文件寄存器，配方一、介绍在有些情况下，我们会因为处理的数据量比较大而用到HMI的配方，比如自动弹钢琴系统，但是，这时会产生一个问题就是将HMI中的配方下载到PLC中时会比较慢。

在运行系统的时候会有一段等待的时间，这样就造成了客户在参观时的尴尬状态。

鉴于以上的问题，我们就可以使用PLC中的文件寄存器来代替配方。

文件寄存器（file register）:当PLC处理数据和数值运算所需的数据寄存器不足时，可以利用文件寄存器来存储数据和各类参数。

每个文件寄存器内为16位，即存有一个字，处理双字用相邻编号的两个文件寄存器。

文件寄存器SA/SX/SC 系列机种一共有1600个，EH/EH2/SV系列机种一共有10000个。

文件寄存器并没有实际的装置编号，所以需透过指令API 148 MEMR、API 149 MEMW或是透过周边装置HPP02及WPLSoft来执行晚间寄存器的读写功能。

注：装置表示：K0~K9999，无装置符号，顺序以十进制编号。

MEMR m D n文件寄存器数据读出m: 欲读取文件寄存器的编号D: 存放读取数据的位置，指定的D开始编号（D寄存器的起始编号为D2000）n : 一次读取的数据笔数MEMW S m n 文件寄存器数据写入S: 欲写入数据的位置，指定的D开始编号（D寄存器的起始编号为D2000）m: 欲写入文件寄存器的编号n : 一次写入数据笔数二、软件操作：1、开启WPLSoft，选到通讯选项卡，如图（一）图（一）2、点选文件寄存器选项，会出现图（二）界面：图（二）3、此界面就是文件寄存器编辑窗口，在此点击鼠标右键，可以看到有清除为0、汇出、汇入三个选项。

永宏plc变址寄存器的用法-回复永宏PLC（可编程逻辑控制器）是一种广泛应用于自动化领域的控制设备。

在永宏PLC中，变址寄存器是一种用于控制程序运行的重要寄存器。

本文将为您介绍永宏PLC变址寄存器的用法，并逐步解释其功能和应用。

首先，让我们来了解一下什么是PLC。

PLC是一种可编程控制器，能够用于控制和监测各种自动化系统中的设备和过程。

永宏PLC是其中一种PLC 品牌，在自动化控制领域有着广泛的应用。

PLC的核心是其内部存储器，用于存储和执行用户编写的程序。

特别是在较为复杂的控制任务中，程序中会涉及到多个运算和数据处理，这就需要使用变址寄存器来帮助管理运算过程中的数据。

那么，什么是变址寄存器呢？在PLC中，变址寄存器是一种特殊的寄存器，用于存储和管理程序中的数据地址。

通过对变址寄存器的设置，可以实现程序的循环、重复和多次执行。

在永宏PLC中，变址寄存器一般用D寄存器进行存储。

D寄存器是一种可存储16位二进制数值的数据寄存器，其数值范围从0到65535。

可以通过手动设置或者使用指令将数值写入D寄存器，然后在程序中引用这个D寄存器的地址来对数据进行读取和操作。

接下来，让我们来看看变址寄存器的具体用法。

首先，我们需要使用LD 指令将要循环、重复或多次执行的程序段加载到PLC的内部存储器中。

然后，通过使用MOV指令将希望修改其地址的D寄存器的地址加载到一个特定的变址寄存器中。

例如，我们可以使用MOV D801 K10指令，将D寄存器801的地址加载到变址寄存器K10中。

这样，在程序的后续部分，我们就可以通过引用变址寄存器K10来对D寄存器801进行读取和操作。

变址寄存器中存储的地址值可以在程序的运行过程中进行修改，并且也可以在程序中引用多个变址寄存器来处理多个不同的数据。

变址寄存器的一个常见应用是在循环、重复执行某个程序段的情况下。

通过修改变址寄存器中的地址值，可以实现对程序中某个特定数据的多次处理，而不需要在程序中重复书写相同的指令。

安川PLC寄存器说明寄存器管理⽅法3.3 寄存器类型3.3.1 DWG寄存器在表3.3中所⽰的8种类型寄存器可⽤于每个DWG。

设备型号不同，寄存器区域会不同。

详情参阅相关设备的⽤户⼿册。

表3.3 DWG寄存器3-53.3.2 功能寄存器在表3.４中所⽰的１１种类型寄存器可⽤于每个功能。

设备型号不同，寄存器区域会不同。

详情参阅相关设备的⽤户⼿册。

表3.4 功能寄存器（注）SA, MA, IA, OA, #A和CA也可以在功能内部使⽤。

3.3.3 CPU内部寄存器CPU内部提供了表3.5所⽰的寄存器。

这些寄存器⽤于执⾏⽤户程序过程。

表3.5 CPU内部寄存器3-63. 寄存器管理⽅法3.3.4 下标i和j两种寄存器，i和j，专门⽤于修改继电器号码或寄存器号码。

i 和j都有同样的功能。

下⾯根据数据类型，通过例⼦描述了下标。

（1）当下标赋予⼆进制位数据时这等于在继电器号码上加上了i或j的值。

例如若I=2，MB000000i就等于MB000002。

若J=2，MB000000j就等于MB00001B。

1．等于（2）当下标赋予整型数据时i或j的值。

例如若I=3，MW000010i就等于J=30，MW000001j就等于MW000031。

1．等于（3）当下标赋予双长度整型数据时这等于在寄存器号码上加上了i或j的值。

例如若I=1，ML000000i就等于ML000001。

注意，当J=0 和J=1时ML00000j如下。

1．⾼位字 2.低位字 3.当J=0时ML0000j ：ML00000 4.当J=1时ML0000j ：ML00001 （4）当下标赋予实数型数据时这等于在寄存器号码上加上了i 或j 的值。

例如若I=1，MF000000i 就等于MF000001。

注意，当J=0 和J=1时MF00000j 如下。

1．⾼位字 2．低位字 3．当J=0时MF0000j ：MF00000 4．当J=1时MF0000j ：MF00001 （5）使⽤下标的程序例⼦在图3.2所⽰的程序中，利⽤下标j ，在MW00200中对从MW00100到MW00199的100个寄存器置位。

数据寄存器是计算机必不可少的元件，用于存放各种数据。

FX2N中每一个数据寄存器都是16bit（最高位为正、负符号位），也可用两个数据寄存器合并起来存储32 bit数据（最高位为正、负符号位）。

1、通用数据寄存器D通道分配D 0～D199，共200点。

只要不写入其他数据，已写入的数据不会变化。

但是，由RUN→STOP时，全部数据均清零。

（若特殊辅助继电器M8033已被驱动，则数据不被清零）。

2、停电保持用寄存器通道分配D200～D511，共312点，或D200～D999，共800点（由机器的具体型号定）。

基本上同通用数据寄存器。

除非改写，否则原有数据不会丢失，不论电源接通与否，plc运行与否，其内容也不变化。

然而在二台PLC作点对的通信时，D490～D509被用作通信操作。

3、文件寄存器通道分配D1000～D2999，共2000点。

文件寄存器是在用户程序存储器（RAM、EEPROM、EPROM）内的一个存储区，以500点为一个单位，最多可在参数设置时到2000点。

用外部设备口进行写入操作。

在PLC运行时，可用BMOV指令读到通用数据寄存器中，但是不能用指令将数据写入文件寄存器。

用BMOV将数据写入RAM后，再从RAM 中读出。

将数据写入EEPROM盒时，需要花费一定的时间，务必请注意。

4、RAM文件寄存器通道分配D6000～D7999，共2000点。

驱动特殊辅助继电器M8074，由于采用扫描被禁止，上述的数据寄存器可作为文件寄存器处理，用BMOV指令传送数据（写入或读出）。

5、特殊用寄存器通道分配D8000～D8255，共256点。

是写入特定目的的数据或已经写入数据寄存器，其内容在电源接通时，写入初始化值（一般先清零，然后由系统ROM来写入）。

应用指令的使用概述：A、助记符和操作数上图中的例子就是说当X10触点接通，执行命令MEAN，求3个数据寄存器D0~D2中的数据的平均值，并将结果存到D10中去。

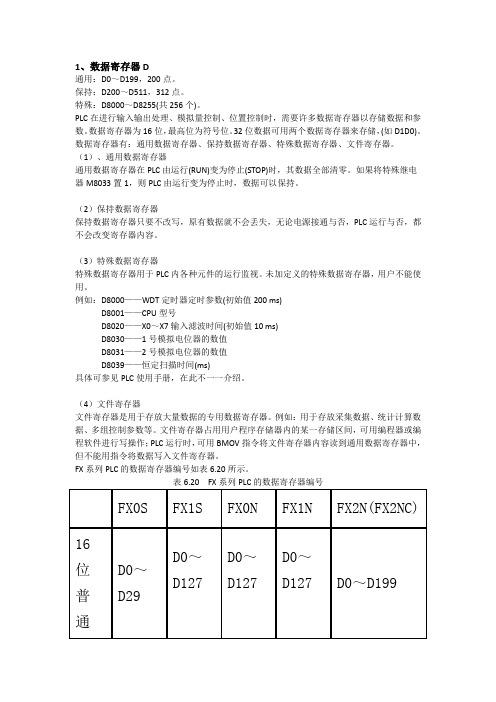

1、数据寄存器D通用：D0～D199，200点。

保持：D200～D511，312点。

特殊：D8000～D8255(共256个)。

PLC在进行输入输出处理、模拟量控制、位置控制时，需要许多数据寄存器以存储数据和参数。

数据寄存器为16位，最高位为符号位。

32位数据可用两个数据寄存器来存储，(如D1D0)。

数据寄存器有：通用数据寄存器、保持数据寄存器、特殊数据寄存器、文件寄存器。

（1）、通用数据寄存器通用数据寄存器在PLC由运行(RUN)变为停止(STOP)时，其数据全部清零。

如果将特殊继电器M8033置1，则PLC由运行变为停止时，数据可以保持。

（2）保持数据寄存器保持数据寄存器只要不改写，原有数据就不会丢失，无论电源接通与否，PLC运行与否，都不会改变寄存器内容。

（3）特殊数据寄存器特殊数据寄存器用于PLC内各种元件的运行监视。

未加定义的特殊数据寄存器，用户不能使用。

例如：D8000——WDT定时器定时参数(初始值200 ms)D8001——CPU型号D8020——X0～X7输入滤波时间(初始值10 ms)D8030——1号模拟电位器的数值D8031——2号模拟电位器的数值D8039——恒定扫描时间(ms)具体可参见PLC使用手册，在此不一一介绍。

（4）文件寄存器文件寄存器是用于存放大量数据的专用数据寄存器。

例如：用于存放采集数据、统计计算数据、多组控制参数等。

文件寄存器占用用户程序存储器内的某一存储区间，可用编程器或编程软件进行写操作；PLC运行时，可用BMOV指令将文件寄存器内容读到通用数据寄存器中，但不能用指令将数据写入文件寄存器。

FX系列PLC的数据寄存器编号如表6.20所示。

表6.20FX系列PLC的数据寄存器编号FX0S FX1S FX0N FX1N FX2N(FX2NC) 16位普通D0～D29D0～D127D0～D127D0～D127D0～D199用16位保持用D30、D31D128～D255D128～D255D128～D7999D200 ～D799916位特殊用D8000～D8069D8000～D8255D8000～D8255D8000～D8255D8000～D8195。

fx3u s寄存器用法-回复fx3u s寄存器用法及应用场景FX3U S寄存器是三菱PLC（可编程逻辑控制器）FX3U系列中的一种寄存器类型。

在PLC中，寄存器是存储和处理数据的重要部分。

FX3U系列PLC 的寄存器包括D寄存器、W寄存器、H寄存器、A寄存器、SC寄存器和其他特殊寄存器，而S寄存器则是其中之一。

1. S寄存器概述S寄存器是三菱FX3U系列PLC中的一个特殊寄存器，用于存储位数据。

该寄存器地址范围为S0~S7999，其中每个地址对应一个位数据。

例如，地址S0对应的是第0位数据，地址S1对应的是第1位数据，以此类推。

2. S寄存器的读写操作在PLC编程中，可以使用LDS指令来读取S寄存器中的位数据。

例如，LDS S1可以将S1地址对应的位数据读取到PLC程序中的一个位（0或1）中，然后可以在程序中进行处理和判断。

与LDS指令对应的是STS指令，可以用来将一个位（0或1）写入到S寄存器对应的地址中。

3. S寄存器的应用场景3.1 按钮和开关状态监测在现场控制系统中，常常需要通过监测按钮和开关的状态来触发相应的操作。

此时，可以使用S寄存器来存储按钮和开关的状态。

例如，可以将S0地址对应的位数据作为一个按钮的状态寄存器，当按钮按下时，S0地址对应的位数据为1，表示按钮被按下。

通过读取S0地址对应的位数据，可以判断按钮状态并触发相应的操作。

3.2 报警和故障检测在工业自动化系统中，常常需要监测设备的运行状态，以及检测是否出现故障和报警。

可以使用S寄存器来存储和处理报警和故障信息。

例如，可以将S100地址对应的位数据作为一个故障寄存器，当设备出现故障时，可以将S100地址对应的位数据设置为1，表示设备故障。

通过读取S100地址对应的位数据，可以及时发现并处理故障。

3.3 工艺控制和调节在工业生产过程中，常常需要根据工艺要求对参数进行控制和调节。

可以使用S寄存器来存储和处理工艺参数。

例如，可以将S200地址对应的位数据作为一个控制参数寄存器，通过读取和写入S200地址对应的位数据，可以实现对工艺参数的控制和调节，从而满足生产需求。

fx3u扩展寄存器用法一、概述FX3U是三菱电机的一款高性能PLC，具有强大的数据处理能力和丰富的扩展功能。

扩展寄存器是FX3U的一个重要组成部分，它提供了更多的存储空间，用于存储各种数据，如状态变量、控制参数、中间结果等。

了解并正确使用扩展寄存器，对于优化PLC的性能和实现复杂控制逻辑至关重要。

二、扩展寄存器分类FX3U的扩展寄存器主要分为以下几类：1.数据寄存器：用于存储各种数据，如状态变量、控制参数、中间结果等。

2.设定寄存器：用于设置各种参数和状态。

3.标志寄存器：用于表示特殊状态和条件，如中断、错误等。

4.锁存寄存器：用于保存当前处理结果，以避免干扰。

三、扩展寄存器地址分配FX3U的扩展寄存器地址是固定的，可以通过查看用户手册或PLC 的寄存器列表来了解。

一般来说，每个扩展模块都有一个唯一的地址范围，用于分配给扩展寄存器。

在使用扩展寄存器时，需要确保正确地访问和读写这些地址。

四、扩展寄存器的使用方法1.写入数据：使用WR(写)指令将数据写入扩展寄存器。

WR指令可以将数据写入指定的地址，并更新该地址的标志位。

2.读取数据：使用RD(读)指令从扩展寄存器中读取数据。

RD指令可以从指定的地址读取数据，并将其存储在指定的数据寄存器中。

3.特殊用法：有些扩展寄存器具有特殊的功能和用途，如中断寄存器和错误寄存器。

这些寄存器在特定条件下会被触发或更新，需要特别关注其使用方法。

4.保护和访问权限：为了防止意外修改扩展寄存器，可以使用保护功能。

同时，不同的用户组可能有不同的访问权限，确保只有授权的用户可以访问和修改扩展寄存器。

5.缓冲区管理：由于扩展寄存器是有限的存储空间，需要合理管理缓冲区，避免冲突和浪费。

可以使用缓冲区管理算法和策略，如循环缓冲区、链表缓冲区等。

五、注意事项1.确保正确配置和使用扩展模块，避免与主单元或其他扩展模块发生冲突。

2.定期检查扩展寄存器的状态和错误，及时处理异常情况。

3.遵循安全操作规程，避免误操作和意外损坏PLC。

M8000：上电接通M8001：上电断开M8002：初始化脉冲(首次扫描接通)M8003：初始化脉冲（首次扫描断开）M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON时动作；FX3UC以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON时动作）M8005：电池电压降低（电池电压异常降低时动作）M8006：电池电压降低锁存（电池电压异常降低时动作保持）M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）M8008：停电检测（当M8008电源关闭时，M8000也关闭）M8009：DC24V故障M8011：10ms时钟脉冲M8012：100ms时钟脉冲M8013：1s时钟脉冲M8014：1min时钟脉冲M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）M8017：内存实时脉冲（补正，±30s补正）M8018：内存实时脉冲（安装，安装检测）M8019：内存实时脉冲错误M8020：零位标志，加减演算结果为0M8021：借位标志，演算结果成为最大的负数值以下时M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。

M8023：小数点演算标志，ON：进行浮点运算。

M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。

M8029：指令结束，DSW（FNC72）等等的动作结束时动作M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。

M8031：非锁存内存全部清除M8032：锁存内存全部清除M8033：内存保持停止，ON时内存保持，当PLC从RUN→STOP，图像存储或者数据存储的内容保持原来状态。

M8034：所有输出禁止M8035：强制RUN模式M8036：强制RUN指令M8037：强制STOP指令M8038: ON时，通讯参数被设定；在FX2、FX2C里，作为RAM文件寄电器全部删除动作。

fx3u s寄存器用法-回复"FX3U S寄存器用法"：从纲要到实践的全面解析引言:FX3U S寄存器是三菱电机公司生产的FX3U系列可编程控制器（PLC）中的一类寄存器。

作为PLC内部存储数据的一种形式，S寄存器在控制系统中发挥着重要的作用。

本文将深入探讨FX3U S寄存器的基础知识和用法，旨在帮助读者更好地理解和应用这一功能。

第一部分- 了解FX3U S寄存器:1.1 S寄存器的基本概念S寄存器是FX3U PLC中一种通用的数据存储单元。

与其他寄存器不同，S寄存器不具有特定的用途，而是可以根据需要进行配置和使用。

每个S 寄存器的长度为16位，可以存储整数、浮点数和字符串等数据类型。

1.2 S寄存器的地址范围FX3U S寄存器的地址范围从S0到S9999，共10000个寄存器可供使用。

S寄存器可以用于存储和处理各种控制逻辑中的临时数据，例如计数器、定时器等。

第二部分- S寄存器的应用案例分析:2.1 应用案例1：计数器功能实现FX3U S寄存器可以用于实现计数器功能。

通过编程配置S寄存器的初始值和自增条件，可以实现简单的计数功能。

例如，设置S寄存器S100为0，然后在每次循环中将其自增1，即可实现计数器的功能。

2.2 应用案例2：数据传递与处理S寄存器还可以用于数据传递和处理。

例如，当需要在不同的程序块之间传递数据时，可以使用S寄存器作为中间缓存。

通过将数据写入特定的S 寄存器，然后在其他程序块中读取该寄存器，实现数据的传递和处理。

2.3 应用案例3：浮点数运算FX3U S寄存器支持浮点数的存储和运算。

通过合理地配置S寄存器的数据类型，可以进行诸如加减乘除等浮点数运算。

例如，将S寄存器S200和S201分别设置为两个浮点数，然后通过PLC编程实现它们的加法运算，最后将结果输出到其他寄存器或外部设备中。

第三部分- 使用FX3U S寄存器的注意事项:3.1 寄存器地址合理规划在PLC编程中，合理规划S寄存器的地址非常重要。
