框架结构钢筋闪光对焊施工技术交底

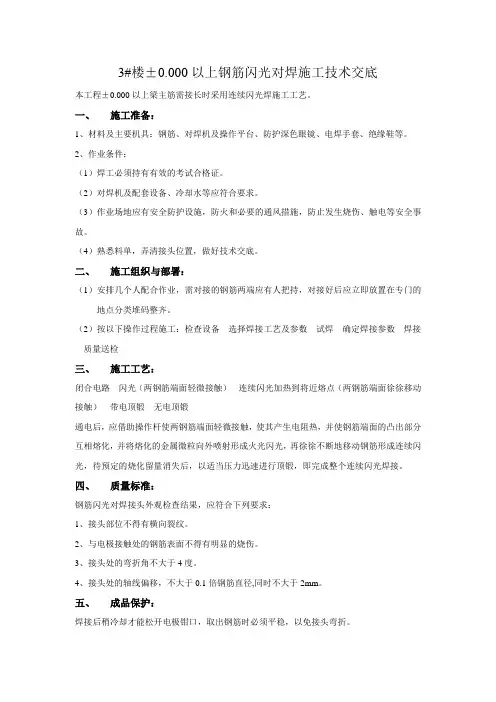

3#楼±0.000以上钢筋闪光对焊施工技术交底本工程±0.000以上梁主筋需接长时采用连续闪光焊施工工艺。

一、施工准备：1、材料及主要机具：钢筋、对焊机及操作平台、防护深色眼镜、电焊手套、绝缘鞋等。

2、作业条件：（1）焊工必须持有有效的考试合格证。

（2）对焊机及配套设备、冷却水等应符合要求。

（3）作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电等安全事故。

（4）熟悉料单，弄清接头位置，做好技术交底。

二、施工组织与部署：（1）安排几个人配合作业，需对接的钢筋两端应有人把持，对接好后应立即放置在专门的地点分类堆码整齐。

（2）按以下操作过程施工：检查设备---选择焊接工艺及参数---试焊---确定焊接参数---焊接---质量送检三、施工工艺：闭合电路---闪光（两钢筋端面轻微接触）---连续闪光加热到将近熔点（两钢筋端面徐徐移动接触）---带电顶锻---无电顶锻通电后，应借助操作杆使两钢筋端面轻微接触，使其产生电阻热，并使钢筋端面的凸出部分互相熔化，并将熔化的金属微粒向外喷射形成火光闪光，再徐徐不断地移动钢筋形成连续闪光，待预定的烧化留量消失后，以适当压力迅速进行顶锻，即完成整个连续闪光焊接。

四、质量标准：钢筋闪光对焊接头外观检查结果，应符合下列要求：1、接头部位不得有横向裂纹。

2、与电极接触处的钢筋表面不得有明显的烧伤。

3、接头处的弯折角不大于4度。

4、接头处的轴线偏移，不大于0.1倍钢筋直径,同时不大于2mm。

五、成品保护：焊接后稍冷却才能松开电极钳口，取出钢筋时必须平稳，以免接头弯折。

六、应注意的质量问题：1、在钢筋对焊生产中，应重视焊接全过程中的任何一个环节，以确保焊接质量，若出现异常现象，应查找原因，及时消除。

2、避免出现接头偏心、弯折、烧伤、裂缝等缺陷。

七、应注意的安全问题：1、焊工必须戴防护深色眼镜、电焊手套，穿绝缘鞋。

2、作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。

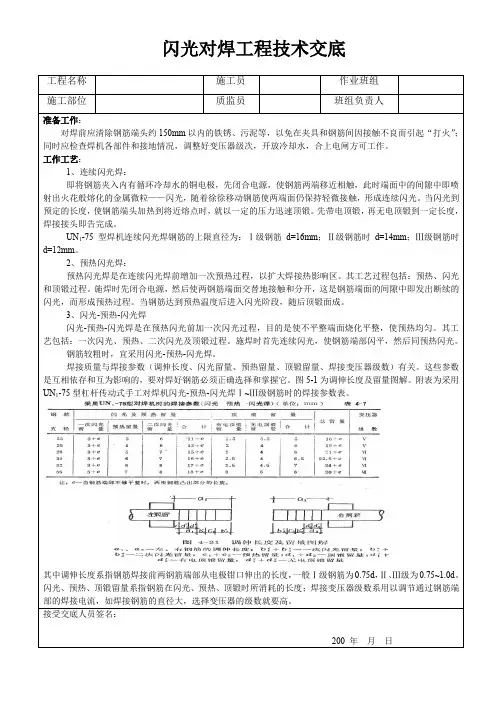

闪光对焊工程技术交底工程名称施工员作业班组施工部位质监员班组负责人准备工作：对焊前应清除钢筋端头约150mm以内的铁锈、污泥等，以免在夹具和钢筋间因接触不良而引起“打火”；同时应检查焊机各部件和接地情况，调整好变压器级次，开放冷却水，合上电闸方可工作。

工作工艺：1、连续闪光焊：即将钢筋夹入内有循环冷却水的铜电极，先闭合电源，使钢筋两端移近相触，此时端面中的间隙中即喷射出火花般熔化的金属微粒——闪光，随着徐徐移动钢筋使两端面仍保持轻微接触，形成连续闪光。

当闪光到预定的长度，使钢筋端头加热到将近熔点时，就以一定的压力迅速顶锻。

先带电顶锻，再无电顶锻到一定长度，焊接接头即告完成。

UN1-75型焊机连续闪光焊钢筋的上限直径为：Ⅰ级钢筋d=16mm；Ⅱ级钢筋时d=14mm；Ⅲ级钢筋时d=12mm。

2、预热闪光焊：预热闪光焊是在连续闪光焊前增加一次预热过程，以扩大焊接热影响区。

其工艺过程包括：预热、闪光和顶锻过程。

施焊时先闭合电源，然后使两钢筋端面交替地接触和分开，这是钢筋端面的间隙中即发出断续的闪光，而形成预热过程。

当钢筋达到预热温度后进入闪光阶段，随后顶锻面成。

3、闪光-预热-闪光焊闪光-预热-闪光焊是在预热闪光前加一次闪光过程，目的是使不平整端面烧化平整，使预热均匀。

其工艺包括：一次闪光、预热、二次闪光及顶锻过程。

施焊时首先连续闪光，使钢筋端部闪平，然后同预热闪光。

钢筋较粗时，宜采用闪光-预热-闪光焊。

焊接质量与焊接参数（调伸长度、闪光留量、预热留量、顶锻留量、焊接变压器级数）有关。

这些参数是互相依存和互为影响的，要对焊好钢筋必须正确选择和掌握它。

图5-1为调伸长度及留量图解。

附表为采用UN1-75型杠杆传动式手工对焊机闪光-预热-闪光焊Ⅰ~Ⅲ级钢筋时的焊接参数表。

其中调伸长度系指钢筋焊接前两钢筋端部从电极钳口伸出的长度，一般Ⅰ级钢筋为0.75d，Ⅱ、Ⅲ级为0.75~1.0d。

闪光、预热、顶锻留量系指钢筋在闪光、预热、顶锻时所消耗的长度；焊接变压器级数系用以调节通过钢筋端部的焊接电流，如焊接钢筋的直径大，选择变压器的级数就要高。

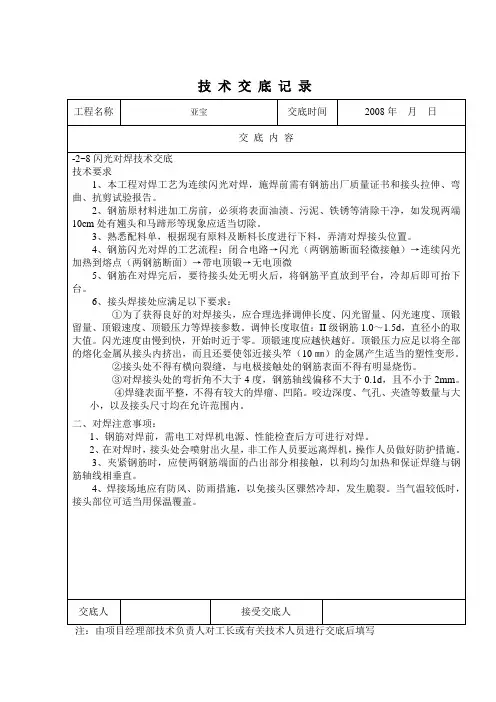

技术交底记录工程名称亚宝交底时间2008年月日交底内容-2~8闪光对焊技术交底技术要求1、本工程对焊工艺为连续闪光对焊，施焊前需有钢筋出厂质量证书和接头拉伸、弯曲、抗剪试验报告。

2、钢筋原材料进加工房前，必须将表面油渍、污泥、铁锈等清除干净，如发现两端10cm处有翘头和马蹄形等现象应适当切除。

3、熟悉配料单，根据现有原料及断料长度进行下料，弄清对焊接头位置。

4、钢筋闪光对焊的工艺流程：闭合电路→闪光（两钢筋断面轻微接触）→连续闪光加热到熔点（两钢筋断面）→带电顶锻→无电顶微5、钢筋在对焊完后，要待接头处无明火后，将钢筋平直放到平台，冷却后即可抬下台。

6、接头焊接处应满足以下要求：①为了获得良好的对焊接头，应合理选择调伸长度、闪光留量、闪光速度、顶锻留量、顶锻速度、顶锻压力等焊接参数。

调伸长度取值：II级钢筋1.0～1.5d，直径小的取大值。

闪光速度由慢到快，开始时近于零。

顶锻速度应越快越好。

顶锻压力应足以将全部的熔化金属从接头内挤出，而且还要使邻近接头笮（10㎜）的金属产生适当的塑性变形。

②接头处不得有横向裂缝，与电极接触处的钢筋表面不得有明显烧伤。

③对焊接头处的弯折角不大于4度，钢筋轴线偏移不大于0.1d，且不小于2mm。

④焊缝表面平整，不得有较大的焊瘤、凹陷。

咬边深度、气孔、夹渣等数量与大小，以及接头尺寸均在允许范围内。

二、对焊注意事项：1、钢筋对焊前，需电工对焊机电源、性能检查后方可进行对焊。

2、在对焊时，接头处会喷射出火星，非工作人员要远离焊机，操作人员做好防护措施。

3、夹紧钢筋时，应使两钢筋端面的凸出部分相接触，以利均匀加热和保证焊缝与钢筋轴线相垂直。

4、焊接场地应有防风、防雨措施，以免接头区骤然冷却，发生脆裂。

当气温较低时，接头部位可适当用保温覆盖。

交底人接受交底人注：由项目经理部技术负责人对工长或有关技术人员进行交底后填写技术交底记录工程名称武汉大学中南医院内科（移植医学）病房综合楼交底时间2008年月日交底内容二、安全要求及注意事项：1、现场所有施工人员要遵守安全生产纪律和相关规定；2、现场所有施工人员必须戴好安全帽，穿防滑鞋；严禁带病作业和酒后作业，不得在现场戏闹，夜间施工要有足够的照明，不得私自乱拉接电线；3、施工中注意头上和脚下，做到“不伤害自己，不伤害他人，不被他人伤害”，不盲目抢时间，在保证安全和质量的前提下施工。

编号：第1 页共5页施表工程名称棉花坪特大桥工程部位桩基、承台、墩台交底内容：闪光对焊技术交底一、施工要求1、钢筋进入现场后经试验室取样作试验合格后方可使用，主筋对焊前先将钢筋调直，接头应采用闪光对焊，操作过程中控制好电流，速度由慢到快，一般是0.1～1.5mm/s或0.1～2.0mm/s，在闪光过程结束时达到闪光强烈，以此保持焊缝金属不受氧化。

2、冬期闪光对焊施工(1)冬期的闪光对焊施工宜在室内进行，焊接时的环境温度不宜低于0℃。

(2)钢筋应提前运入车间，焊接后的钢筋应完全冷却后才能运往室外。

(3)在困难条件下，对以承受静力荷载为主的钢筋，闪光对焊的环境气温可适当降低，最低不应低于-10℃。

二、施工工艺及细则Ⅰ级钢筋的焊接性能良好；Ⅱ级钢筋的焊接性能较差，焊接时需采取预热、控制焊接规范等工艺措施。

闪光对焊可以分为连续闪光对焊、预热闪光对焊和闪光——预热——闪光焊等三种工艺，根据钢筋品种、直径和所用焊机功率等选用。

1、连续闪光对焊操作方法工艺过程包括：连续闪光和顶锻过程。

（1）先闭合一次电路，使两钢筋端面轻微接触，促使钢筋间隙中产生闪光，接着徐徐移动钢筋，使两钢筋端面仍保持轻微接触，形成连续闪光过程。

闪光过程当稳定强烈，以防焊口金属氧化。

（2）当闪光达到规定程度后（烧平端面，闪掉杂质，热至熔化），即可以适当压力迅速进行顶锻挤压。

顶锻过程应快速有力，以保证焊口闭合良好和使接头处产生适当的墩粗变形。

先带电顶锻，再无电顶锻到一定长度，焊接接头即告完成。

（3）适用条件连续闪光焊所能焊接的最大钢筋直径见下表：焊机容量（KVA）钢筋级别钢筋直径（mm）150 Ⅰ级20 Ⅱ级22100 Ⅰ级20 Ⅱ级1875 Ⅰ级16 Ⅱ级142、预热闪光焊操作方法编号：第2 页共5页施表工程名称棉花坪特大桥工程部位桩基、承台、墩台工艺过程包括：预热、闪光和顶锻过程。

即在连续闪光焊前增加一次预热过程，以扩大焊接热影响区。

（1）先闭合电源，然后使两钢筋端面交替地接触和分开，使其间隙发生断续闪光来实现预热，或使两钢筋端面一直紧密接触用脉冲电流或交替紧密接触与分开，产生电阻热（不闪光）来实现预热。

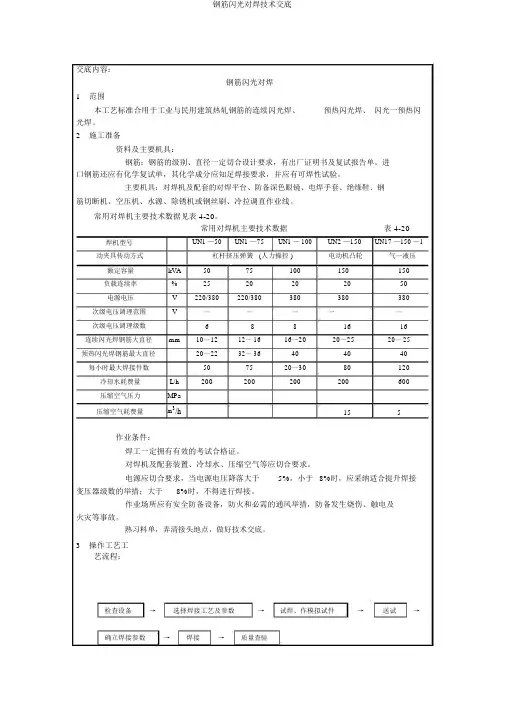

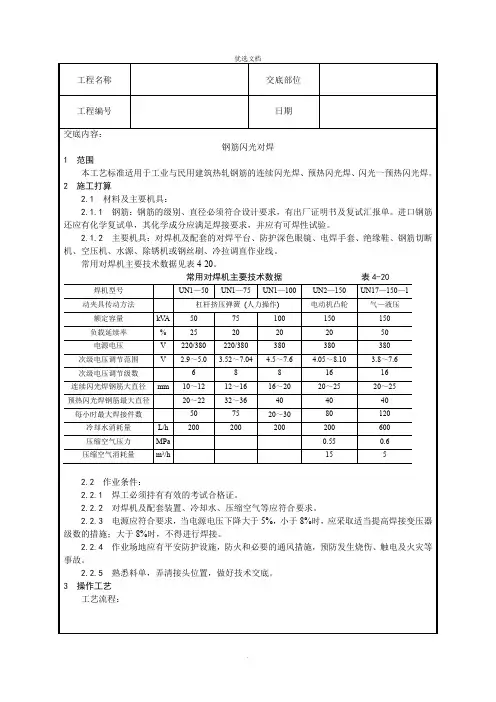

交底内容：钢筋闪光对焊1范围本工艺标准合用于工业与民用建筑热轧钢筋的连续闪光焊、预热闪光焊、闪光一预热闪光焊。

2施工准备资料及主要机具：钢筋：钢筋的级别、直径一定切合设计要求，有出厂证明书及复试报告单。

进口钢筋还应有化学复试单，其化学成分应知足焊接要求，并应有可焊性试验。

主要机具：对焊机及配套的对焊平台、防备深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。

常用对焊机主要技术数据见表4-20。

常用对焊机主要技术数据表 4-20焊机型号UN1 —50UN1 —75UN1 — 100UN2 —150UN17 —150 —1动夹具传动方式杠杆挤压弹簧 (人力操控 )电动机凸轮气—液压额定容量kVA5075100150150负载连续率%2520202050电源电压V220/380220/380380380380次级电压调理范围V～～～～～次级电压调理级数6881616连续闪光焊钢筋大直径mm10～1212～ 1616～2020～2520～ 25预热闪光焊钢筋最大直径20～2232～ 36404040每小时最大焊接件数507520～3080120冷却水耗费量L/h200200200200600压缩空气压力MPa3/h155压缩空气耗费量m作业条件：焊工一定拥有有效的考试合格证。

对焊机及配套装置、冷却水、压缩空气等应切合要求。

电源应切合要求，当电源电压降落大于5%，小于8%时，应采纳适合提升焊接变压器级数的举措；大于8%时，不得进行焊接。

作业场所应有安全防备设备，防火和必需的通风举措，防备发生烧伤、触电及火灾等事故。

熟习料单，弄清接头地点，做好技术交底。

3操作工艺工艺流程：检查设备→选择焊接工艺及参数→试焊、作模拟试件→送试→确立焊接参数→焊接→质量查验连续闪光对焊工艺过程：闭合电路→闪光(两钢筋端面稍微接触)→连续闪光加热到快要熔点( 两钢筋端面渐渐挪动接触)→带电顶锻→无电顶锻预热闪光对焊工艺过程：闭合电路→断续闪光预热(两钢筋端面交替接触和分开)→连续闪光加热到快要熔点( 两钢筋端面渐渐挪动接触)→带电顶锻→无电顶锻闪光一预热闪光对焊工艺过程：闭合电路→一次闪光闪平端面(两钢筋端面稍微渐渐接触)→连续闪光预热(两钢筋端面交替接触和分开)→二次连续闪光加热到快要熔点(两钢筋端面渐渐挪动接触)→带电顶锻→无电顶锻焊接工艺方法选择：当钢筋直径较小，钢筋级别较低，可采纳连续闪光焊。

闪光对焊技术交底
一、注意事项
1、对焊前应清除钢筋端头约150mm范围的铁锈，污泥等，以免在夹具和钢筋间因接触不良而引起打火。

另外，如钢筋断头有弯曲，应予调直或切除。

2、当调换焊工或更换焊接钢筋的规格和品种时，应先制作标准试样经主管技术人员认可后，方可按此标准安排生产。

3、焊接参数：应根据钢种特性，气温高低，实际电压，焊机性能等具体情况由操作人员自行修正。

4、夹紧钢筋时，应使两钢筋的凸出部分相接触，以利于均匀加热和保证焊缝于钢筋轴线相垂直。

5、焊接完毕后，应待接头处由白红色变为黑红色才能松开夹具，平稳的取出钢筋，以免引起钢筋弯曲。

6、不同直径的钢筋对焊，截面比不宜大于1.5，此时除应按大直径钢筋选择焊接参数外，并应减小大直径钢筋的调伸长度，或利用短料首先将大直径钢筋预热，以免两者在焊接过程中加垫均匀保证焊接质量。

7、焊接场地应有防风防雨措施，以免接头区骤然冷却发生脆裂。

三、质量要求
1、对焊的两根钢筋顺肋，轴线偏移不得大于0.1倍的钢筋直径
且不得大于２ｍｍ，接头处弯曲不得大于４°。

2、焊接处必须饱满，不得有夹杂现象。

3、接头处不得有横向裂纹。

4、与电极接触处的钢筋表面不得有明显的烧伤。

钢筋闪光对焊机安全技术交底1. 引言钢筋闪光对焊机是建筑工程中常用的焊接设备之一，采用了电弧焊接技术对钢筋进行焊接。

由于焊接时会产生强光和高温，因此需要采取一系列安全技术措施来保障工人的人身安全和设备的运转。

本文将就钢筋闪光对焊机安全技术交底进行详细解释。

2. 选址钢筋闪光对焊机应在开阔的场地使用，站点应确定在非易燃、爆炸危险区或者有风吹动的场所；工作场地应干燥、通风、亮度充足、易于观察和调节焊接条件。

3. 设备选用选择合适的钢筋闪光对焊机设备非常重要。

应当使用符合标准规范的设备，并根据使用情况进行检查、维护和调节，确保设备工作正常、稳定、可靠，不泄漏、不抽风，不短路、不漏电。

4. 焊接电缆焊接电缆是将电源与焊接电极连接的重要部分，使用时应当注意以下几个方面： 1. 焊接电缆应该有绝缘层，并且必须完好无损； 2. 电缆的接头应该紧密，且不得有缝隙； 3. 电缆和接头应该经常进行维护检查； 4. 电缆长度不能过长，以免产生过多电阻，导致焊接过程中的损失。

5. 焊接面具在进行钢筋闪光对焊机的操作时，操作员需要戴上配套的焊接面具，以防止强光照射伤害眼睛和面部。

面具必须符合防辐射、绝缘性差、防护耐久、观察视野广阔、透光性好、舒适度高的要求。

使用时要注意以下事项： 1. 选用合适的面具尺码； 2. 佩戴时应将面具完全盖住头部、脸、颈部； 3. 调整面具呈稳定状态，以免在操作过程中出现位移； 4. 经常清洁面具，确保清洁度。

6. 工作服装工作服装同样是非常重要的，其作用是保护作业人员受到外部环境的干扰。

其基本要求包括防护、舒适、透气、易清洗等要求，并且应该符合国家相关标准要求。

7. 环境准备在使用钢筋闪光对焊机之前，应该做好环境准备，包括：1. 确定作业区域，将危险品、易燃易爆物品、贵重物品远离工作区； 2. 地面平整，夹夹柿子，以防止设备移动或者发生危险。

8. 准备工作在使用钢筋闪光对焊机之前，也需要做好准备工作，包括：1. 对设备进行检查、维护和调整； 2. 打开设备总电源开关，检查缆线和电源是否正常连接； 3. 将钢筋切成适当长度，以便于进行焊接。

閃光對焊工程技術交底工程名稱施工員作業班組施工部位質監員班組負責人準備工作：對焊前應清除鋼筋端頭約150mm以內的鐵銹、污泥等，以免在夾具和鋼筋間因接觸不良而引起“打火”；同時應檢查焊機各部件和接地情況，調整好變壓器級次，開放冷卻水，合上電閘方可工作。

工作工藝：1、連續閃光焊：即將鋼筋夾入內有迴圈冷卻水的銅電極，先閉合電源，使鋼筋兩端移近相觸，此時端面中的間隙中即噴射出火花般熔化的金屬微粒——閃光，隨著徐徐移動鋼筋使兩端面仍保持輕微接觸，形成連續閃光。

當閃光到預定的長度，使鋼筋端頭加熱到將近熔點時，就以一定的壓力迅速頂鍛。

先帶電頂鍛，再無電頂鍛到一定長度，焊接接頭即告完成。

UN1-75型焊機連續閃光焊鋼筋的上限直徑為：Ⅰ級鋼筋d=16mm；Ⅱ級鋼筋時d=14mm；Ⅲ級鋼筋時d=12mm。

2、預熱閃光焊：預熱閃光焊是在連續閃光焊前增加一次預熱過程，以擴大焊接熱影響區。

其工藝過程包括：預熱、閃光和頂鍛過程。

施焊時先閉合電源，然後使兩鋼筋端面交替地接觸和分開，這是鋼筋端面的間隙中即發出斷續的閃光，而形成預熱過程。

當鋼筋達到預熱溫度後進入閃光階段，隨後頂鍛面成。

3、閃光-預熱-閃光焊閃光-預熱-閃光焊是在預熱閃光前加一次閃光過程，目的是使不平整端面燒化平整，使預熱均勻。

其工藝包括：一次閃光、預熱、二次閃光及頂鍛過程。

施焊時首先連續閃光，使鋼筋端部閃平，然後同預熱閃光。

鋼筋較粗時，宜採用閃光-預熱-閃光焊。

焊接品質與焊接參數（調伸長度、閃光留量、預熱留量、頂鍛留量、焊接變壓器級數）有關。

這些參數是互相依存和互為影響的，要對焊好鋼筋必須正確選擇和掌握它。

圖5-1為調伸長度及留量圖解。

附表為採用UN1-75型杠杆傳動式手工對焊機閃光-預熱-閃光焊Ⅰ~Ⅲ級鋼筋時的焊接參數表。

其中調伸長度系指鋼筋焊接前兩鋼筋端部從電極鉗口伸出的長度，一般Ⅰ級鋼筋為0.75d，Ⅱ、Ⅲ級為0.75~1.0d。

閃光、預熱、頂鍛留量系指鋼筋在閃光、預熱、頂鍛時所消耗的長度；焊接變壓器級數系用以調節通過鋼筋端部的焊接電流，如焊接鋼筋的直徑大，選擇變壓器的級數就要高。

钢筋闪光对焊技术交底许昌电信综合生产楼钢筋闪光对焊技术交底一、施工准备1.设计使用闪光对焊的钢筋为安阳钢铁公司生产热轧161820222528共六种，符合GB1499规定。

2.采用四台UN2—150型号对焊机。

3.从事钢筋焊接施工的焊工必须身体健康并经专业培训后考试合格，在取得有关部门颁发的操作证，才能上岗操作。

4.所用钢筋必须有出厂合格材质证明，并经复试合格后才能使用。

二、施工工艺1.采用预热闪光焊工艺即在连续闪光对焊前增加一次预热过程，以扩大焊接热影响区，其工艺过程包括：预热闪光和顶锻过程，施焊时先闭合电源，然后使两钢筋端面交替接触和分开，这时钢筋端面的间隙中即发出断续的闪光，而形成预热过程，当钢筋达到预热温度后进入闪光阶段，徐徐移动钢筋使两端面仍保持轻微接触；形成连续闪光。

当闪光到预定的长度，使钢筋端头加热到将近熔点时，就以一定的压力迅速进行顶锻，先带电顶锻，再无电顶锻到一定长度，焊接接头即告完成。

2.在工程开工或每批钢筋正式焊接之前，应进行现场条件下的焊接性能试验，合格后方可正式生产，试件数量与要求应与质量检查与验收时间相同。

3.钢筋焊接施工前，应清除钢筋表面上的锈斑、油污、杂物等，钢筋端部当有弯折扭曲时，应予以矫直或切除。

4.进行闪光对焊时应随时观察电源电压的波动情况，当电压下降大于5%小于8%时，应采取提高焊接变压器级数的措施，当大于或等于8%，不得进行焊接。

三、对焊参数必须合理选择焊接参数：调伸长度量，闪光留量，闪光速度，预热留量与预热频率，顶锻留量，顶锻速度顶锻压力及变压器级次，获得良好的对焊接头，各项留量图如下：钢筋闪光——预热——闪光焊留量图解L1、L2调伸长度a1.1+a2.1一次闪光留量a1.2+a2.2二次闪光留量b1+b2预热留量C1+C2顶锻留量Cˊ1+Cˊ2有电顶锻留量1．调伸长度：随着钢筋级别提高和钢筋直径的加大而增长，Ⅱ级钢筋取40~60mm。

2．闪光留量与闪光速度：闪光留量的选择应使用闪光过程结束时，钢筋端部的热量均匀并达到足够的温度，取值为10~15mm ,闪光速度由慢到快开始时近于零，而后约1mm /s，终止时达1.5~2mm/s。
