初三物理电路故障练习题

初三物理电路故障分析练习题一、单项选择题1. 在电路中，如果电流突然变大，则电阻的值应该是：A. 变小B. 变大C. 保持不变2. 在串联电路中，总电阻的计算公式是：A. R = R1 + R2 + R3B. R = R1 × R2 × R3C. R = 1/ (1/R1 + 1/R2 + 1/R3)3. 下面哪个元件不会储存电能：A. 电容器B. 电感器C. 变压器4. 在并联电路中，总电流的计算公式是：A. I = I1 + I2 + I3B. I = I1 × I2 × I3C. I = I1 + I2 + I35. 电压的单位是：A. 安培B. 伏特C. 瓦特二、计算题1. 电阻R1为30欧姆，电阻R2为20欧姆，两个电阻串联连接，求总电阻。

2. 电阻R1为10欧姆，电阻R2为20欧姆，两个电阻并联连接，求总电阻。

3. 在电路中，电源电压为12伏特，总电流为2安培，求总电阻。

4. 在电路中，电源电压为6伏特，总电阻为4欧姆，求总电流。

5. 电容器C1为2微法，电容器C2为4微法，两个电容器并联连接，求总电容。

三、解答题1. 请说明并联电路和串联电路的区别，并给出一个实际生活中的例子。

2. 解释直流电和交流电的概念，并说明它们的用途和区别。

3. 电路中如何判断电流的大小和方向，以及电压的极性？4. 请简要解释电阻、电容和电感的概念，并说明它们在电路中的作用。

5. 电路中出现故障的原因可能有哪些，并提供至少两个常见故障的解决方法。

四、综合题某电路中，有一个12伏特的电源和两个电阻：R1为20欧姆，R2为30欧姆。

另外还有两个电容器：C1为2微法，C2为4微法。

请回答以下问题：1. 如果将两个电阻串联连接，求总电阻和总电流。

2. 如果将两个电容器并联连接，求总电容。

3. 如果电阻R1和电容器C1并联连接，电阻R2和电容器C2串联连接，求总电阻和总电容。

4. 如果电路中出现了短路故障，请说明该故障的原因以及解决办法。

初三物理《电路故障分析》试题初中物理电路故障分析一、串联电路中的故障分析:,以电路中两盏为例子,1 闭合开关发现只有一盏灯亮。

故障分析:既然有灯亮～说明电路是通路的～那盏不亮的灯可能被短路了。

例:如图当闭合开关时，L1 亮，L2 不亮。

电压表和电流表均有示数。

故障可能原因是( )A. L1 短路B.L2 短路C.L1 断路D.L2 断路b【题目变式 1:】如上图，当闭合开关时，L1 不亮，L2 亮。

电压表无示数，电流表有示数。

故障可能原因是( )A. L1 短路B.L2 短路C.L1 断路D.L2 断路a【题目变式 2:】如上图，当闭合开关时，L1 不亮，L2 亮。

电路中可能存在的故障原因和两表示数的情况可能是( )A.L1 短路，电压表有示数，电流表无示数B.L1 短路，电压表无示数，电流表有示数C.L2 短路，两表都无示数D.L2 短路，两表都有示数B2 开始时两盏灯都亮～一段时间后发现两盏都不亮。

故障分析:既然所有灯都不亮了～说明电路中存在断路现象。

即此时电路是开路的。

常用判断方法:用电压表依次测试某段两端～有读数或者无读数～以此判断故障的原因。

电压表有读数:说明有电流通过电压表～此时连接电压表的电路应该是通路的。

电压表无读数:说明没有电流通过电压表～此时连接电压表的电路是开路的。

例: 如图 6 所示的电路，开关 S 闭合时，发现 L1、L2 都不亮，用电压表逐段测量，结果是 Uad=6v, Uab=0, Ubc=0, Ucd=6V, 该电路的故障可能是( )A、开关 S 接触不良;B、灯 L1 断路;C、灯 L2 短路;D、灯 L2 的灯丝断了d总结:1.串联电路中如果有一盏灯亮，另外一盏灯不亮。

说明这个电路可能发生了短路现象，谁不亮谁短路。

2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。

二、并联电路中的故障分析:,以电路中两盏为例子,1闭合开关发现只有一盏灯亮。

故障分析:既然有一灯亮～说明这一灯亮的电路是通路的～那盏不亮的灯一定是开路。

可编辑修改精选全文完整版依萱电路故障课上练习一、单选题21]下列各电路中,闭合开关,两个灯泡不能都发光的电路是( )A. B.C. D.2. [2015·山西中考，18]电动自行车两刹车手柄中各有一只开关S1和S2。

在行驶中用任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。

以下电路符合要求的是( )A. B. C. D.3. 我们平时不允许电路发生电源短路,这是因为在电源短路时( )A. 用电器中有很大电流通过,容易烧坏用电器B. 电源中有很大电流通过,容易烧坏电源C. 电源中没有电流通过D. 电源正常工作,但是用电器不能正常工作4. 如图所示,开关S 闭合时,可能发生的现象是( )A. L1被烧坏 B. L1、L2均被烧坏C. 电源被烧坏D. L2被短路,L1亮第1页共5页5. 为了安全,汽车行驶时驾驶员必须系好安全带。

当系好安全带时,相当于闭合开关,指示灯不亮;未系好安全带时,相当于断开开关,指示灯发光。

符合上述要求的正确电路图是 ( )A. B. C. D.6. 下图所示的各电路中,闭合开关后会使电源短路的是 ( )A. B. C. D.7. [2016·巴中市中考物理]在如图所示的电路中,正确的说法是 ( )A. 闭合S 1,断开S 2,L 1发光,L 2不发光B. 闭合S 1、S 2,L 1、L 2都发光C. S 1、S 2都断开,L 1、L 2都不发光D. 闭合S 2,断开S 1,L 1、L 2都发光8. 如图所示,当两个开关都闭合后,两盏灯都能发光的电路是( )A. B.C. D.9. [2016·桂林高考]小明在使用手电筒时发现小灯泡不亮,进行检修前,他对造成该现象的直接原因进行了以下几种判断,其中不可能的是 ( ) A. 开关处出现短路 B. 小灯泡灯丝断了C. 小灯泡接触不良D. 电池两端电压过低10. 为避免超高车辆闯入隧道造成事故,小明设计了警示电路,使用时闭合开关S.导线EF 横置于隧道口上沿前方,一旦被驶来的车辆撞断,红灯L 亮且电动机转动放下栏杆.灯和电动机中,即使其中之一断路,另一个也能正常工作.下列电路中符合要求的是 ( )A BC DA. AB. BC. CD. D二、填空题11. [2015·宁夏中考，31]在如图所示的电路中,不论开关如何切换,电铃和灯泡都能安全使用。

初中物理电路故障题
当然，下面是10条带答案的初中物理电路故障题：
1.问题：以下哪个元件可以用来打开或关闭电路？
答案：开关
2.问题：在一个简单电路中，如果灯泡熄灭，最有可能的原因是什么？
答案：灯泡烧坏或电路中断
3.问题：当电路中的电阻增加时，电流会发生什么变化？
答案：电流减小
4.问题：如果两个灯泡连接在串联电路中，其中一个灯泡熄灭了，另一个灯泡会怎样？
答案：另一个灯泡也会熄灭
5.问题：如果两个灯泡连接在并联电路中，其中一个灯泡熄灭了，另一个灯泡会怎样？
答案：另一个灯泡仍然亮着
6.问题：当电压保持不变，电阻增加时，电流会发生什么变化？
答案：电流减小
7.问题：什么是短路？为什么它对电路安全有风险？
答案：短路是指电路中两个导体直接连接，绕过了其他元件。

它对电路安全有风险，因为短路会导致电流增大，可能引发火灾或电器损坏。

8.问题：什么是过载？为什么它对电路安全有风险？
答案：过载是指电路中通过的电流超过了设计承载能力。

它对电路安全有风险，因为过载会导致电线过热，可能引发火灾或电器损坏。

9.问题：什么是并联电路？它的特点是什么？
答案：并联电路是指电路中的元件是平行连接的。

在并联电路中，各个元件的电压相同，总电流等于各个分支电流之和。

10.问题：什么是串联电路？它的特点是什么？
答案：串联电路是指电路中的元件是依次连接的。

在串联电路中，各个元件的电流相同，总电压等于各个元件电压之和。

希望这些题目能够帮助到你！如果还有其他问题，请随时提问。

初三物理电路故障专题练习班级姓名1、如图1 是测定小灯泡两端的电压和通过小灯泡的电流的电路图。

如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S 后A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；（）C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。

2、如图2 所示，下列说法正确的是（）A、电流表的连接是正确的；B、电压表的连接是正确的；C、两表的连接都是错误的；D、电流表将会被烧坏。

3、如图3 所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现A、电流表被烧坏；B、电压表被烧坏；（）C、两只灯会被烧坏；D、两只灯都能发光。

4、如图4 所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（）A、电源接线接触不良；B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断；D、灯L2发生短路，其他元件完好。

5、如图5 所示为某同学做实验时的错误电路图，当闭合开关后将（）A、电压表指针有明显偏转；B、电压表一定烧坏；C、灯泡L 的灯丝烧坏；D、电源损坏。

6、如图6 所示的电路，开关S 闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad=6v, U ab=0, U bc=0, U cd=6V, 则该电路的故障可能是（）A、开关S 接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。

7、如图7 所示的电路，开关S 闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad=6v, U ab=6V, U bc=0, U cd=0, 则该电路的故障可能是（）A、开关S 接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。

8、如图8 所示的电路，开关S 闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ab=0, U bc=6V, 则该电路的故障可能是（）A、开关S 接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。

九年级物理电路故障专题训练含答案学校:___________姓名：___________班级：___________考号：___________一、单选题1．在如图所示的电路中，电源电压保持不变。

当电键S闭合后，三个电表示数均未发生变化。

若电路中故障只可能发生电阻R1、R2处，则下列关于电路故障的判断，正确的是A．电阻R1一定存在断路故障B．电阻R2一定存在断路故障C．电阻R1可能存在短路故障D．电阻R2可能存在短路故障2．如图所示电路中电键S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L不发光，则L一定无故障B．若L不发光，则L一定有故障C．若L发光，则R一定无故障D．若L发光，则R一定有故障3．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障4．如图所示电路中，由于灯L、电阻R发生故障，闭合电键后，灯不发光。

以下操作一定能判断出具体故障的是（）A ．若电路中只有一处故障，把电流表串联在电路中B ．若L 和R 都发生故障，用完好的灯Lʹ替换电阻RC ．若L 和R 都发生故障，把电压表先后并联在L 和R 两端D ．若不知有几处故障，把电流表串联在电路中且电压表并联在R 两端5．如图所示，闭合形式关后，无论如何移动滑片P ，小灯泡始终不亮，已知导线及各处连接完好.为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则A ．只可能是小灯泡发生短路故障B ．只可能是小灯泡发生断路故障C ．还需测得H 、G 间电压，才能判定滑动变阻器是否发生断路故障D ．还需测得G 、B 间电压，才能判定滑动变阻器是否发生断路故障6．如图所示，电路连接良好，电源电压为6V.闭合开关后，小灯泡1L 、2L 都不亮.用电压表检测后，得到的结果是：ab 6V U =，0V bc U =，6V.ac U =则下列说法正确的是( )A ．一定是1L 发生故障B ．一定是2L 发生故障C ．若只有一个灯发生故障，则一定是1L 短路D ．若两个灯同时发生故障，则2L 一定短路二、填空题7．在如图所示的电路中，电源电压保持不变。

一、初中物理家庭电路故障的分析问题1．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（）A．开关中的两个线头相碰B．插头中的两个线头相碰C．电路中增加了大功率的用电器D．电线的绝缘皮损坏【答案】A【解析】【分析】【详解】A．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。

开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A符合题意；B．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B不符合题意；C．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C不符合题意；D．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D 不符合题意。

故选A。

【点睛】2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。

星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。

【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。

[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。

3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。

[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。

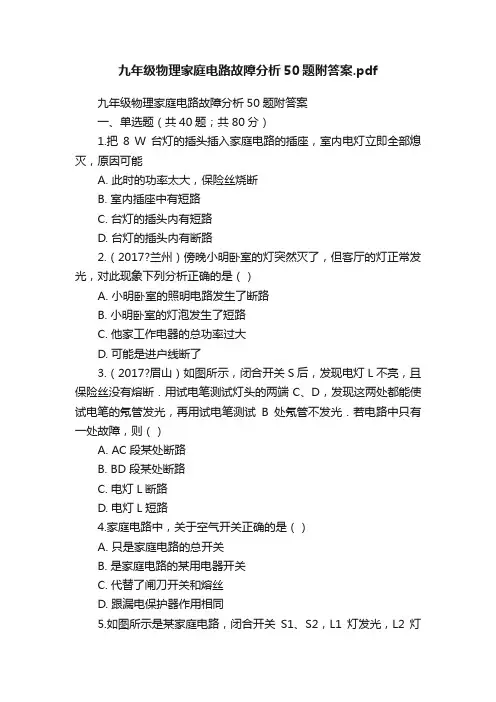

九年级物理家庭电路故障分析50题附答案.pdf九年级物理家庭电路故障分析50题附答案一、单选题（共40题；共80分）1.把8 W台灯的插头插入家庭电路的插座，室内电灯立即全部熄灭，原因可能A. 此时的功率太大，保险丝烧断B. 室内插座中有短路C. 台灯的插头内有短路D. 台灯的插头内有断路2.（2017?兰州）傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是（）A. 小明卧室的照明电路发生了断路B. 小明卧室的灯泡发生了短路C. 他家工作电器的总功率过大D. 可能是进户线断了3.（2017?眉山）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A. AC段某处断路B. BD段某处断路C. 电灯L断路D. 电灯L短路4.家庭电路中，关于空气开关正确的是（）A. 只是家庭电路的总开关B. 是家庭电路的某用电器开关C. 代替了闸刀开关和熔丝D. 跟漏电保护器作用相同5.如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光．用试电笔分别接触c、d 两点，氖管都发光．若电路中只有一处故障，则（）A. L2短路B. bc 间断路C. L2断路D. ad 间断路6.当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（）A. 插座短路B. 开关短路C. 台灯内部出现短路D. 台灯插头短路7.家庭电路中有时会出现这样的现象；原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是( )A. 这个插座的火线和零线原来就相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 插头插入这个插座时，导致火线和零线相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，空气开关跳闸8.小丽晚上想用台灯照明看书，她把“220V25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭.原因可能是（）A. 插头与插座接触不良B. 台灯灯泡的灯丝突然烧断C. 台灯的灯座内短路D. 台灯的插头内短路9.小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断。

初三电路故障练习题假设你是一名初中生物理老师，最近正在教授初三学生关于电路原理和故障排除的知识。

为了帮助学生更好地掌握这一知识点，你决定设计一套电路故障练习题。

以下是一些练习题示例及解答，希望能帮助学生们更好地理解电路故障排除的方法。

一、选择题1.在以下选项中，哪个选项可以导致电路出现断路故障？A. 负极与正极直接相连。

B. 电源未连接。

C. 电阻器电值过小。

D. 开关处于关闭状态。

【答案】D2.以下哪种情况会导致电路发生短路故障？A. 负极与正极直接相连。

B. 电源未连接。

C. 电阻器电值过小。

D. 开关处于打开状态。

【答案】A3.当电路中出现故障时，以下哪种行为是不安全的？A. 直接用手触摸电路元件。

B. 将电阻器替换为一个具有更大电阻值的电阻器。

C. 拔掉插头，切断电路。

D. 使用万用表测试电路各个部分的电压和电流。

【答案】A二、填空题根据给出的电路图，回答下列问题。

电路图：(请见下方链接)1.计算电阻R1和R2的等效电阻值。

【答案】等效电阻值为(R1 * R2) / (R1 + R2)2.当电源电压为12V，R1的阻值为4Ω，R2的阻值为6Ω时，计算电路中的总电流。

【答案】总电流为电源电压除以总电阻，即12V / (R1 + R2)。

三、计算题根据给出的电路图，回答下列问题。

电路图：(请见下方链接)1.计算电路中的总电阻。

【答案】总电阻为电阻R1、R2和R3的串联电阻之和。

2.当电源电压为15V，电阻R1的阻值为8Ω，电阻R2的阻值为12Ω，电阻R3的阻值为24Ω时，计算电路中的总电流。

【答案】总电流为电源电压除以总电阻。

四、应用题通过以下应用题，让学生综合运用所学知识解决实际问题。

婷婷买了一盏台灯，但插上电源无法正常亮起。

请根据她的描述，分析可能引起灯没有亮起的故障原因，并提出解决方案。

【答案】根据描述，可能原因如下：1.电源插座出现问题，检查插座并确保电源正常连接。

2.灯泡损坏，更换灯泡。

中考物理总复习《欧姆定律—电路故障》专项测试题及答案一、选择题1．如图所示，在“练习使用滑动变阻器”的实验中，下列说法正确的是（）A．闭合开关前，将滑片调到最左端，可起到保护电路的作用B．闭合开关后，发现小灯泡不亮，此电路一定有故障C．闭合开关后，将滑片向左调，可观察到灯泡逐渐变亮，电流表示数逐渐变大D．闭合开关后，将滑片向右调，可观察到灯泡逐渐变暗，电流表示数逐渐变大2．如图所示的电路中，电源电压不变，闭合开关0短路，下列分析正确的是（）A．电压表示数接近电源电压B．移动滑动变阻器的滑片，灯泡亮度不变C．排除故障后，要使电流表示数变大，应向左移动滑动变阻器的滑片D．排除故障后，向右移动滑动变阻器的滑片，电压表与电流表的示数之比变大3．如图所示的电路中，电源电压保持不变。

闭合开关，两电表均有示数，一会儿后，两电表仍有示数，且其中一个电表示数变小，另一个电表示数不变，下列说法正确的是（）A．电路故障为定值电阻断路B．电路故障为滑动变阻器短路C．排除故障后，滑片向左移动，两表示数均变小D．排除故障后，滑片向左移动，整个电路的总电阻变大4．如图，电源电压不变。

闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。

排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（）A．灯泡不亮是因为滑动变阻器阻值过大B．灯泡不亮是因为灯泡短路C．排除故障后，滑片P向左移动，灯泡变亮D．排除故障后，滑片P向左移动，电流表和电压表示数均变小5．在如图所示电路中，电源电压保持不变闭合开关S电路正常工作。

过了一会，两电表示数一个变大，一个变小，则对电路故障的分析正确的是（）A．灯L可能短路B．灯L可能开路C．电阻R一定开路D．电阻R可能短路6．如图所示，电源电压6V，当开关闭合时，甲、乙两小灯泡都不发光，电路只有一处故障。

用电压表测得U ab=0，U ac=6V，U bd=6V，U cd=0，则（）A．甲灯灯丝断了B．乙灯灯丝断了C．滑动变阻器R被短接了D．滑动变阻器R断开了7．在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮。

初三物理中考电路故障专题练习初三第七讲：电路故障1.XXX在做功课时发现台灯不亮，经过检查发现书桌边的插座有问题。

他用测电笔检查后发现其中一个孔能使测电笔的氖管发光。

这可能是因为书桌边的插座与零线或火线断开了。

2.XXX家新装了一台3kW的空调机，试用了一会儿后家里突然停电，检查后发现熔丝断了。

这可能是因为电路中用电器的总功率过大，导致熔丝烧断。

3.XXX在开着空调的书房里复功课，当妈妈把电饭煲的插头插入插座时，家里的空气开关跳闸了。

这可能是因为电饭煲插头内部发生了短路，导致电路中电流过大，引起了跳闸。

4.在炎热的夏天，居民家里的空调、电扇都在使用，导致电路火灾时有发生。

调查发现，起火原因是电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。

根据物理知识，超负荷是指电路中的电流过大，而导线发热引燃外面的绝缘皮的理论依据是电阻发热。

预防这种火灾发生的措施是要注意用电器的总功率，不要超过电路的承载能力。

5.在电学实验中，遇到断路时，常用电压表来检测。

某同学遇到了电路故障，用电压表进行测量，发现灯不亮，可能是开关接触不良、灯泡灯丝断了或电阻出现断路。

6.在图所示的电路中，当开关K闭合时，灯L1、L2均不亮。

某同学用一根导线去查找电路的故障。

他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。

由此可以判断灯L1断路。

3、根据图示电路，同学发现闭合开关后灯泡不亮，电流表无示数，电压表有示数。

可能的故障是断路或短路，具体是A、a、b间断路、C、e、f间断路或D、e、f短路。

4、在图示电路中，电源电压不变。

闭合开关K后，灯L1、L2都亮。

过了一段时间后，其中一盏灯突然变亮，电压表V1的示数变小，电压表V2的示数变大。

这一现象的原因可能是灯L1断路、灯L2短路。

5、根据图示电路，当开关K闭合时，整个电路不会发生短路，电流表示数不变化。

题组二：在并联电路中1、根据图示电路，电源电压为6V，闭合开关S后只有一只灯泡发光，电压表V的示数为6V。

中考物理总复习《电路故障分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1.如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1和R2一处发生了故障，则下列判断正确的是()第1题图A. R1短路B. R2短路C. R1断路D. R2断路2.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变．图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是()第2题图A. ①B. ②C. ③D. ④3.如图所示是“测量小灯泡电功率”的实验电路，正确连接电路后闭合开关，发现灯泡不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是()第3题图A. 灯泡断路B. 滑动变阻器接入电路的阻值过大C. 灯丝电阻值过大D. 滑动变阻器短路4.小华在做如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小；他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表指针均不动，若电路中只有一处故障，则一定是()第4题图A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 灯L2断路5.小明同学按图示连接好电路，闭合开关后发现，甲乙两灯泡均不亮．然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮．于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来．根据以上现象可以推断出下列哪个结论是正确的()第5题图A. 甲灯泡断路B. 乙灯泡断路C. 甲乙灯泡都断路D. 电源坏了6.如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如下表所示．则电路中的故障是()测试点a、b b、c c、d电压表示数有示数无示数有示数A.B. 小灯泡L断路C. 滑动变阻器R断路D. 滑动变阻器R短路7.在探究串联电路电压特点时，某同学设计的电路如图所示．对于下列实验过程中出现的现象及分析正确的是()第7题图A. 开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B. 如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C. 如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D. 开关闭合后，如果电压表示数为零，灯泡L2一定不发光二、填空题8.如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯________(选填“L1”或“L2”)两端电压．一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是________(选填“L1短路”“L1断路”或“L2断路”)．第8题图9.小芳用铅笔芯制作如图所示的“模拟调光灯”．闭合开关后，左右移动回形针，小灯泡始终不亮．为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0 V，则A、B间________(选填“短路”或“断路”)，这种故障可能的情况是____________、________________________．第9题图10. (2021上海)在如图所示的电路中，闭合开关S后，至少有一个电表发生偏转，已知电路中只有一处故障，且发生在电阻R1或R2上．请写出两电表的偏转情况及其对应的故障．________________________________________________________________________.第10题图参考答案1.【答案】A2.【答案】B3.【答案】B4.【答案】B5.【答案】B6.【答案】C7.【答案】C8. L1L1断路9.【答案】断路小灯泡灯丝断了A、B间接触不良10.【答案】若电压表示数不变，电流表示数变大，则R1短路；若电流表示数变大，电压表示数变小，则R2短路。

1、如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）A 、L2断路B 、L2短路C 、L1断路D 、L1短路2、在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻R1或R2上，则下列判断中正确的是（）A 、若电压表V示数变小，一定是电阻R1短路B 、若电流表A示数变小，一定是电阻R2断路C 、若电压表V与电流表A示数的比值不变，一定是电阻R2短路D 、若电压表V与电流表A示数的比值不变，一定是电阻R1断路3、如图所示，当闭合开关S时，电灯L1和L2都不亮，电流表示数为零，电压表示数为电源的电压，则下列分析中错误的是（）A 、电流表断路，电灯L1和L2完好B 、L1灯丝断路，电流表和L2完好C L2灯丝断路，电流表和L1完好D L1、L2灯丝都断路，而电流表完好4、如图所示，电源电压保持不变，滑动变阻器上均标有“2A 20Ω”字样，通过哪几个电路图可测出RX的阻值（）A 、甲、丙B 、乙、丙C 、甲、乙D 、甲、乙、丙5、如图所示，开关S闭合后，灯L1、L2发光．过一会儿，两灯突然熄灭，电压表有明显示数，由此判断电路的故障是）A 、开关S接触不良B 、灯L1断路C 、灯L2断路D 、灯L2短路6、如图是小丽同学研究串联电路中电流、电压特点的实物连线图，当开关闭合时，灯L1亮，灯L2不亮，电流表有示数，则故障原因可能是（）A 、L1断路B 、L1短路C 、L2断路D 、L2短路7、在如图所示的电路中，电源电压保持不变．闭合电键s，电路正常工作．过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A 、灯L断路B 、灯L短路C 、电阻R断路D 、电阻R短路8、在如图所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，电路中只有一处故障，且只发生在灯L或电阻R上，若将一个完好的电压表并联在电阻R两端，则（）A 、电压表有示数，一定为电阻R断路 B 、电压表有示数，一定为灯L短路C 、电压表无示数，一定为灯L断路D 、电压表无示数，一定为电阻R短路9、在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，灯L突然熄灭，两个电表中只有一个电表的示数变小．若整个装置除了灯L和电阻R以外，其余都完好，那么下列判断中正确的是（）A 、一定是灯L断路B 、一定是电阻R断路C 、可能是灯L短路D 、可能是电阻R短路10、小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数．则故障原因可能是（）A 、L1断路B 、L1短路C 、L2断路D 、L2短路11、在图示电路中．闭合电键S，电路正常工作．过了一会儿，灯L熄灭，两个电表的示数，一个变大、另一个变小，合理的判断是（）A 、若电压表示数变大，可能是灯L短路B 、若电压表示数变大，可能是电阻R短路C 、若电流表示数变小，一定是灯L断路D 、若电流表示数变小，一定是电阻R断路12、小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）A 、滑动变阻器接触不良B 、开关接触不良C 、小灯泡两端短路D 、灯泡的钨丝断了13、现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（电源电压末知）（）14、如图所示R0阻值已知，Rx未知，电源电压未知，下图不能测出Rx阻值的是（）15、若R0已知，利用下列各电路图，不能求出小灯泡电阻的是（）16、下列各图，不能测出电阻RX的阻值的是（电阻R0已知）（）17、在只有一只电表的情况下，小明设计了如图所示的四种电路，电阻R0已知，当通过闭合或断开电路中的不同开关时，你认为能够测算出未知电阻Rx阻值的电路是18、小明做电学实验，通过改变滑动变阻器R3电阻的大小，依次记录的电压表和电流表的读数如下表示，分析表格中实验数据．可推断小明实验时所用的电路可能是哪一个（）如图所示电路，闭合开关S，灯L不亮，电压表有示数。

第2讲 电路故障习题一1、图示的电路中，电源电压保持不变，闭合开关S 后，电路正常工作．过了一会儿，灯L 熄灭，两个电表中只有一个电表的示数变大，则下列判断正确的是（ ） A ．可能是电阻R 短路，电流表的示数变大 B ．一定是灯L 短路，电流表的示数变大 C ．可能是电阻R 断路，电压表的示数变小 D ．可能是灯L 断路，电流表的示数变小2、如图所示，闭合开关后，灯L 1亮，L 2不亮的原因可能是（ ）A ．L 1的灯座两端的连线相碰了B ．L 2的灯丝断了C ．通过L 1的电流大于通过L 2的电流D ．L 1的电阻比L 2的电阻大得多3、如图所示电路中，当开关闭合时，1L 和2L 均不亮，某同学用一根导线去查找电路的故障，他将导线并接在1L 两端时，发现灯2L 亮，灯1L 不亮，然后并接在2L 两端时，发现两灯均不亮．由此可判断( )A ．灯1L 断路B ．灯1L 短路C ．灯2L 断路D ．灯2L 短路4、某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）A ．若电流表无示数，电压表有示数，则1R 短路B ．若电流表无示数，电压表无示数，则2R 断路C ．若电流表有示数，电压表有示数，则1R 断路D ．若电流表有示数，电压表无示数，则2R 短路5、图甲所示是某同学连接好的测量小灯泡电阻的电路．闭合开关，灯1E 不亮，两电表示数均为零．该同学用图乙中检测灯2E 检测电路．2E 的两根接线分别接在B N 、两点，仅2E 亮，两电表示数均为零；分别接在A C 、两点，12E E 、均亮，电流表示数为零，电压表示数不为零；分别接在M N 、两点，12E E 、均不亮，两电表示数均为零．由以上检测中观察到的现象判断出电路故障可能是( )A ．滑动变阻器短路B ．从M 经开关至N 间有断路C ．导线CD 断路，电流表短路 D ．滑动变阻器断路，电流表短路6、在图所示的电路中，闭合开关后，两灯都不亮．（1）用电压表查找故障：如果G H 、两端有电压，且接近A B 、两端的电压，那么故障是____________；如果E F 、两端无电压，而E G 、两端有电压，那么故障是____________________________． （2）用电流表查找故障：如果电流表并联在E F 、两端时，1L 发光，那么故障是____________________；如果电流表分别并联在E F 、和G H 、两端时，电流表均无示数，而并联在C D 、两端时，两灯都发光，那么故障是_____________________________。
