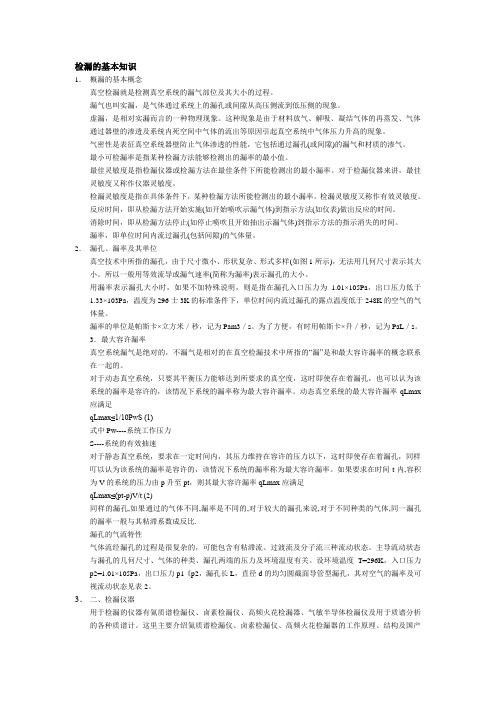

检漏的基本知识1．概漏的基本概念真空检漏就是检测真空系统的漏气部位及其大小的过程。
漏气也叫实漏，是气体通过系统上的漏孔或间隙从高压侧流到低压侧的现象。
虚漏，是相对实漏而言的一种物理现象。
这种现象是由于材料放气、解吸、凝结气体的再蒸发、气体通过器壁的渗透及系统内死空间中气体的流出等原因引起真空系统中气体压力升高的现象。
气密性是表征真空系统器壁防止气体渗透的性能，它包括通过漏孔(或间隙)的漏气和材质的渗气。
最小可检漏率是指某种检漏方法能够检测出的漏率的最小值。
最佳灵敏度是指检漏仪器或检漏方法在最佳条件下所能检测出的最小漏率。
对于检漏仪器来讲，最佳灵敏度又称作仪器灵敏度。
检漏灵敏度是指在具体条件下，某种检漏方法所能检测出的最小漏率。
检漏灵敏度又称作有效灵敏度。
反应时间，即从检漏方法开始实施(如开始喷吹示漏气体)到指示方法(如仪表)做出反应的时间。
消除时间，即从检漏方法停止(如停止喷吹且开始抽出示漏气体)到指示方法的指示消失的时间。
漏率，即单位时间内流过漏孔(包括间隙)的气体量。
2．漏孔、漏率及其单位真空技术中所指的漏孔，由于尺寸微小、形状复杂、形式多样(如图1所示)，无法用几何尺寸表示其大小。
所以一般用等效流导或漏气速率(简称为漏率)表示漏孔的大小。
用漏率表示漏孔大小时，如果不加特殊说明，则是指在漏孔入口压力为 1.01×105Pa，出口压力低于1.33×103Pa，温度为296士3K的标准条件下，单位时间内流过漏孔的露点温度低于248K的空气的气体量。
漏率的单位是帕斯卡×立方米／秒，记为Pam3／s。
为了方便，有时用帕斯卡×升／秒，记为PaL／s。
3．最大容许漏率真空系统漏气是绝对的，不漏气是相对的在真空检漏技术中所指的“漏”是和最大容许漏率的概念联系在一起的。
对于动态真空系统，只要其平衡压力能够达到所要求的真空度，这时即使存在着漏孔，也可以认为该系统的漏率是容许的，该情况下系统的漏率称为最大容许漏率。
超声波检漏仪原理引言：超声波检漏仪是一种常用的非破坏性检测工具，它利用超声波的传播特性来检测物体内部的缺陷或泄露点。
本文将介绍超声波检漏仪的原理及其应用。
一、超声波的基本原理超声波是一种频率高于20kHz的声波，它的频率远高于人耳能够听到的范围。
超声波在空气、液体和固体中的传播速度较快，而且能够在物体内部传播。
超声波的传播速度和传播路径会受到物体的密度、弹性模量和声阻抗等因素的影响。
二、超声波检漏仪的工作原理超声波检漏仪主要由发射器、接收器、信号处理器和显示器等组成。
其工作原理如下：1. 发射超声波信号超声波检漏仪通过发射器产生超声波信号，然后将其发送到被测物体上。
发射器通常使用压电式传感器，该传感器具有压电效应，可以将电能转换为超声波能量。
2. 接收反射信号当超声波信号遇到物体内部的缺陷或泄漏点时，会发生反射。
这些反射信号会被超声波检漏仪的接收器接收到。
接收器通常也采用压电式传感器，它可以将超声波信号转换为电信号。
3. 信号处理接收到的电信号会经过信号处理器进行放大、滤波和增益调节等处理，以提高信号的质量。
这样可以更好地检测出物体内部的缺陷或泄漏点。
4. 显示结果处理后的信号会传送到显示器上，以便操作人员观察和分析。
显示器通常会将信号转换为可视化的图像或数字显示，以便更直观地了解被测物体的情况。
三、超声波检漏仪的应用领域超声波检漏仪广泛应用于各个领域，其中包括但不限于以下几个方面：1. 工业领域超声波检漏仪可用于检测管道、容器和设备中的泄漏点，如气体管道、水管、蒸汽管道等。
它可以帮助工程师及时发现并修复泄漏点，避免能源和资源的浪费，提高设备的安全性和可靠性。
2. 建筑领域超声波检漏仪可以用于检测建筑物中的漏水点和隐蔽的水管泄漏。
通过及时发现和修复这些泄漏点，可以防止建筑物受潮、发霉和结构损坏等问题。
3. 能源领域超声波检漏仪可以用于检测太阳能电池板和风力发电设备中的缺陷或故障。
通过准确地定位问题，可以提高能源设备的效率和性能。
检漏仪的工作原理检漏仪是一种用于检测和定位管道或者容器中泄漏的仪器。
它通过测量泄漏物质的浓度或者气体的流动来确定泄漏的位置和大小。
下面将详细介绍检漏仪的工作原理。
1. 检测原理检漏仪主要通过以下几种原理来检测泄漏：1.1 热导法热导法是一种常见的检漏原理，它利用泄漏气体对热的传导性质的影响来检测泄漏。
检漏仪中的传感器会产生一定的热量，并测量周围环境的温度变化。
当泄漏气体接触到传感器时，会导致传感器周围的温度发生变化，从而检测到泄漏的存在。
1.2 紫外光法紫外光法是一种利用紫外光的吸收特性来检测泄漏的原理。
检漏仪会发射一束紫外光，并通过检测泄漏物质对紫外光的吸收程度来确定泄漏的位置和大小。
泄漏物质对紫外光的吸收程度与其浓度成正比，因此可以通过测量光的强度变化来检测泄漏。
1.3 超声波法超声波法是一种利用超声波的传播特性来检测泄漏的原理。
检漏仪会发射一定频率的超声波，并通过接收器接收反射回来的超声波。
当泄漏气体经过超声波时，会产生一定的回声，通过测量回声的时间和强度变化可以确定泄漏的位置和大小。
1.4 气体浓度法气体浓度法是一种利用泄漏物质的浓度变化来检测泄漏的原理。
检漏仪会测量环境中泄漏物质的浓度，并根据浓度的变化来判断泄漏的存在。
普通情况下，泄漏物质的浓度会随着距离泄漏源的增加而减小，通过测量不同位置的浓度变化可以确定泄漏的位置。
2. 工作流程检漏仪的工作流程通常包括以下几个步骤：2.1 传感器准备在开始检测之前，需要对检漏仪的传感器进行准备。
这包括校准传感器、调整灵敏度等操作，以确保传感器能够准确地检测泄漏。
2.2 检测设置根据需要，可以设置检漏仪的工作参数，如检测的时间间隔、检测的范围等。
这些参数的设置可以根据具体的应用需求来调整。
2.3 开始检测一旦传感器准备就绪并设置完毕，可以开始进行泄漏检测。
检漏仪会根据选择的检测原理进行泄漏的实时监测，并记录相关数据。
2.4 数据分析检漏仪会将检测到的数据进行分析，并根据预设的算法判断泄漏的位置和大小。
检漏仪的工作原理引言概述：检漏仪是一种用于检测和定位管道、容器或设备中的气体泄漏的仪器。
它在工业领域中起着至关重要的作用，能够帮助企业提高安全性和效率。
本文将详细介绍检漏仪的工作原理，包括传感器技术、信号处理、数据分析以及应用案例等方面。
正文内容：1. 传感器技术1.1 热导传感器：热导传感器是一种常用的检漏仪传感器，其工作原理基于气体泄漏后带走热量的特性。
传感器中的热丝受到泄漏气体的冷却作用，导致电阻值发生变化，进而检测到泄漏情况。
1.2 半导体传感器：半导体传感器利用气体与半导体材料之间的相互作用原理，当泄漏气体进入传感器时，会改变半导体材料的电导率，通过测量电导率的变化来判断泄漏情况。
2. 信号处理2.1 放大器：检漏仪中的放大器用于放大传感器产生的微弱信号，使其能够被后续的电路处理。
2.2 滤波器：滤波器用于去除传感器信号中的噪声，提高检测的准确性和稳定性。
2.3 增益控制：通过调节放大器的增益，可以根据实际需求对信号进行放大或减小，以适应不同的检测环境。
3. 数据分析3.1 数据采集：检漏仪通过传感器实时采集泄漏气体的数据，并将其转化为数字信号。
3.2 数据处理：通过算法和模型对采集到的数据进行处理，分析泄漏的位置、大小和类型等信息。
3.3 数据显示：将处理后的数据以可视化的方式呈现给用户，帮助他们更直观地了解泄漏情况。
4. 应用案例4.1 工业领域：检漏仪广泛应用于石化、制药、化工等行业，用于检测管道、储罐、设备等中的气体泄漏，提高生产安全性。
4.2 环保领域：检漏仪在环保监测中也有重要作用，可用于检测废气处理设备、污水处理系统等中的泄漏情况，保护环境。
4.3 家庭安全：一些家庭也使用检漏仪来检测燃气泄漏，及时发现并采取措施，保障家庭成员的生命安全。
总结：通过传感器技术、信号处理和数据分析，检漏仪能够准确地检测和定位气体泄漏，帮助企业提高安全性和效率。
在工业领域、环保领域以及家庭安全中都有广泛的应用。

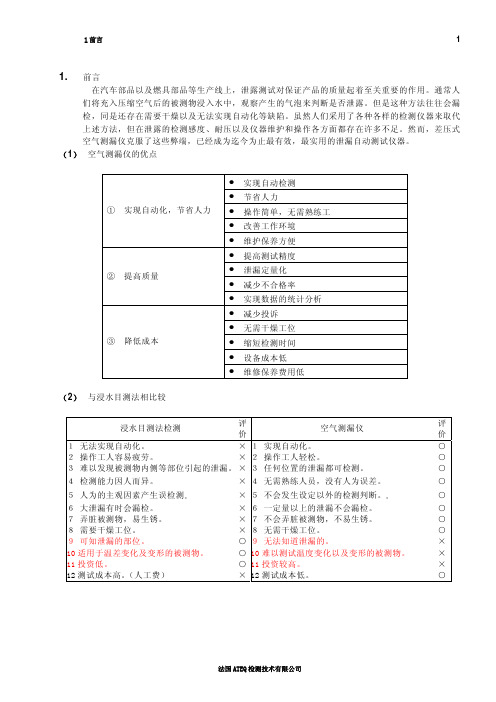

1. 前言在汽车部品以及燃具部品等生产线上，泄露测试对保证产品的质量起着至关重要的作用。
通常人们将充入压缩空气后的被测物浸入水中，观察产生的气泡来判断是否泄露。
但是这种方法往往会漏检，同是还存在需要干燥以及无法实现自动化等缺陷。
虽然人们采用了各种各样的检测仪器来取代上述方法，但在泄露的检测感度、耐压以及仪器维护和操作各方面都存在许多不足。
然而，差压式空气测漏仪克服了这些弊端，已经成为迄今为止最有效，最实用的泄漏自动测试仪器。
（1） 空气测漏仪的优点∙实现自动检测∙节省人力∙操作简单，无需熟练工∙改善工作环境① 实现自动化，节省人力∙维护保养方便∙提高测试精度∙泄漏定量化∙减少不合格率② 提高质量∙实现数据的统计分析∙减少投诉∙无需干燥工位∙缩短检测时间∙设备成本低③ 降低成本∙维修保养费用低（2） 与浸水目测法相比较浸水目测法检测 评价空气测漏仪评价１ 无法实现自动化。
×１ 实现自动化。
○２ 操作工人容易疲劳。
×２ 操作工人轻松。
○３ 难以发现被测物内侧等部位引起的泄漏。
×３ 任何位置的泄漏都可检测。
○４ 检测能力因人而异。
×４ 无需熟练人员，没有人为误差。
○５ 人为的主观因素产生误检测｡×５ 不会发生设定以外的检测判断。
｡○６ 大泄漏有时会漏检。
×６ 一定量以上的泄漏不会漏检。
○７ 弄脏被测物，易生锈。
×７ 不会弄脏被测物，不易生锈。
○８ 需要干燥工位。
×８ 无需干燥工位。
○９ 可知泄漏的部位。
○９ 无法知道泄漏的。
×10适用于温差变化及变形的被测物。
○10难以测试温度变化以及变形的被测物。
×11投资低。
○11投资较高。
×12测试成本高。
（人工费） ×12测试成本低。
○法国ATEQ检测技术有限公司（3） 空气测漏仪的使用及泄漏规格使用空气测漏仪时必须设定泄漏判断值｡为此，可以事先通过与浸水目测气泡方式相比较或验证被测物的实际使用情况来求得泄漏极限。
检漏仪的工作原理检漏仪是一种用于检测物体或设备中泄漏的仪器。
它通过测量泄漏物质的浓度或压力变化来判断是否存在泄漏，并提供准确的泄漏位置和大小信息。
下面将详细介绍检漏仪的工作原理。
1. 传感器技术检漏仪的核心部分是传感器，它能够感知环境中的气体或液体。
常用的传感器技术包括电化学传感器、红外传感器、超声波传感器等。
- 电化学传感器：电化学传感器通过测量气体与电极之间的电流变化来检测泄漏物质。
当泄漏物质接触到电极时，会引起电流的变化，传感器会将这个变化转化为电信号，并通过处理器进行分析和显示。
- 红外传感器：红外传感器利用泄漏物质与红外光的相互作用来检测泄漏。
泄漏物质会吸收或散射红外光，传感器会测量光的强度变化，并通过计算来确定泄漏的位置和大小。
- 超声波传感器：超声波传感器通过测量泄漏物质产生的声波来检测泄漏。
当泄漏物质流动时，会产生特定频率的声波，传感器会接收到这些声波并进行分析，从而确定泄漏的位置和大小。
2. 数据处理与分析检漏仪通常配备有内置的处理器和显示屏，用于处理和分析传感器采集到的数据。
处理器会对传感器采集到的信号进行放大、滤波和数字化处理，然后将处理后的数据显示在屏幕上。
在数据分析方面，检漏仪可以根据预设的泄漏物质类型进行自动校准和识别。
通过与预设的泄漏物质特征进行比对，检漏仪可以确定泄漏物质的种类，并提供相应的警报和建议。
3. 工作模式和应用场景检漏仪可以根据不同的工作模式进行操作，常见的工作模式包括点检模式、扫描模式和连续监测模式。
- 点检模式：在点检模式下，检漏仪会在特定位置进行泄漏检测。
操作人员将检漏仪放置在可能存在泄漏的区域，然后观察检漏仪的显示屏，根据显示的数据来判断是否存在泄漏。
- 扫描模式：扫描模式下，检漏仪会在一定区域内进行泄漏检测。
操作人员将检漏仪沿着设备或管道进行移动，检漏仪会不断采集数据并显示在屏幕上，以便操作人员判断泄漏的位置和大小。
- 连续监测模式：连续监测模式下，检漏仪会持续不断地进行泄漏检测。
检漏仪的工作原理检漏仪是一种用于检测和定位漏气的仪器设备，广泛应用于石油化工、化学工程、电力、制药等行业。
它能够快速、准确地检测出管道、容器等设备中的气体泄漏点，帮助企业及时发现并修复漏气问题，保障生产安全和环境保护。
一、工作原理概述检漏仪的工作原理主要基于气体的渗透性和传感器的敏感性。
当被检测的设备中存在漏气现象时，泄漏的气体会通过管道、接头等漏点进入检漏仪内部。
检漏仪内部的传感器能够感知到漏气物质的存在，并将信号转化为电信号。
通过对电信号的处理和分析，检漏仪可以确定漏气的位置和大小。
二、传感器原理1. 热导传感器热导传感器是一种常用的检漏仪传感器，它基于气体热导率的差异来检测漏气。
热导传感器由热电偶和加热丝组成。
当气体通过热导传感器时，气体的热导率会影响热电偶的温度变化。
通过测量热电偶的温度变化，可以判断气体的存在和漏气的程度。
2. 电化学传感器电化学传感器是一种基于气体电化学反应原理的传感器。
它通过气体与电极之间的电化学反应来检测气体的存在和浓度。
当漏气物质进入电化学传感器时，它会与电极发生化学反应，产生电流变化。
通过测量电流变化的大小，可以确定漏气的位置和浓度。
3. 光学传感器光学传感器是一种利用光学原理来检测漏气的传感器。
它通过检测气体分子对光的吸收、散射或发射来判断气体的存在和浓度。
光学传感器通常采用红外光源和光电二极管进行测量。
当漏气物质进入光学传感器时，它会与光发生相互作用，改变光的强度或频率。
通过测量光的变化，可以确定漏气的位置和浓度。
三、信号处理和分析检漏仪通过对传感器采集到的信号进行处理和分析，确定漏气的位置和大小。
信号处理和分析的过程通常包括滤波、放大、数字化转换等步骤。
一些高级的检漏仪还可以通过算法和模型来判断漏气的类型和严重程度。
四、应用范围和优势检漏仪广泛应用于石油化工、化学工程、电力、制药等行业。
它可以用于检测管道、容器、阀门等设备中的气体泄漏点，帮助企业及时发现并修复漏气问题。
检漏仪的工作原理检漏仪是一种用于检测和定位液体或气体泄漏的仪器。
它可以广泛应用于工业、环保、安全等领域，用于监测和预防泄漏事故的发生。
下面将详细介绍检漏仪的工作原理。
1. 检漏仪的传感器原理检漏仪的核心部件是传感器，它能够感知目标物质的存在并将其转化为电信号。
常见的传感器类型包括红外传感器、超声波传感器、电化学传感器等。
以红外传感器为例，它利用红外线的特性来检测目标物质。
当目标物质泄漏时，会产生一定的气体浓度变化，红外传感器可以通过检测气体浓度的变化来判断是否发生泄漏。
2. （1）气体检测原理对于气体泄漏的检测，检漏仪通常采用红外传感器或电化学传感器。
红外传感器通过检测目标气体的红外吸收特性来判断是否发生泄漏。
电化学传感器则利用气体与电极之间的化学反应来检测气体浓度变化。
当气体泄漏发生时，泄漏的气体进入检漏仪的探测通道，传感器会感知到气体的存在并产生相应的电信号。
检漏仪会通过内置的处理器对电信号进行处理和分析，然后将结果显示在仪器的显示屏上。
（2）液体检测原理对于液体泄漏的检测，检漏仪通常采用超声波传感器或电容传感器。
超声波传感器利用超声波在液体中的传播速度来检测液体泄漏。
电容传感器则通过测量液体的电容变化来判断是否发生泄漏。
当液体泄漏发生时，泄漏的液体会影响传感器的工作环境，传感器会感知到液体的存在并产生相应的电信号。
检漏仪会对电信号进行处理和分析，然后将结果显示在仪器的显示屏上。
3. 检漏仪的工作流程（1）仪器准备在使用检漏仪之前，需要进行仪器的准备工作。
包括检查仪器的电源是否正常，传感器是否安装正确，仪器是否校准准确等。
（2）目标物质检测将检漏仪靠近目标物质的可能泄漏点，打开仪器的电源开关。
仪器会开始工作并感知目标物质的存在。
根据仪器的显示屏上的指示，可以判断是否发生泄漏以及泄漏的位置和程度。
（3）结果分析根据仪器显示的结果，可以对泄漏进行分析和判断。
如果发现泄漏，可以及时采取措施进行修复或处理，以防止事故的发生。
检漏仪的工作原理检漏仪是一种用于检测和定位管道和容器中泄漏的设备。
它通过测量泄漏物质产生的气体或者液体的浓度变化来判断是否存在泄漏，并通过定位传感器来确定泄漏的位置。
下面将详细介绍检漏仪的工作原理。
1. 传感器原理检漏仪使用不同类型的传感器来检测泄漏物质的存在。
常见的传感器类型包括电化学传感器、红外传感器和超声波传感器。
- 电化学传感器：电化学传感器通过测量泄漏物质产生的气体在电极表面发生的化学反应来检测泄漏。
当泄漏物质接触到电极表面时，会引起电流或者电压的变化，传感器可以通过测量这些变化来判断泄漏的存在和程度。
- 红外传感器：红外传感器使用红外辐射来检测泄漏物质。
泄漏物质会吸收或者散射红外辐射，传感器可以通过测量红外辐射的变化来判断泄漏的存在和程度。
- 超声波传感器：超声波传感器使用超声波来检测泄漏物质。
当泄漏物质通过管道或者容器时，会产生特定的声波。
传感器可以通过测量这些声波的变化来判断泄漏的存在和程度。
2. 数据处理和分析检漏仪会采集传感器所测量到的数据，并进行处理和分析。
数据处理和分析的目的是确定泄漏的存在、程度和位置。
首先，检漏仪会对传感器数据进行滤波和校准，以确保数据的准确性和可靠性。
然后，它会将数据与预设的泄漏标准进行比较，以确定是否存在泄漏。
如果存在泄漏，检漏仪会进一步分析数据，以确定泄漏的程度。
它可以通过比较不同传感器的数据来确定泄漏物质的浓度变化，并将其转换为泄漏程度的指示。
同时，检漏仪还可以通过定位传感器来确定泄漏的位置。
定位传感器可以测量泄漏物质的浓度分布，从而确定泄漏的位置。
一些高级的检漏仪还可以使用声音或者光信号来指示泄漏的位置。
3. 报警和显示当检测到泄漏时，检漏仪会发出警报，并在显示屏上显示相应的信息。
警报通常以声音、光信号或者振动的形式发出，以吸引操作人员的注意。
显示屏上会显示泄漏的程度、位置和其他相关信息。
一些检漏仪还可以提供历史数据记录和图表显示，以便操作人员进行进一步分析和评估。
