MiniGUI移植

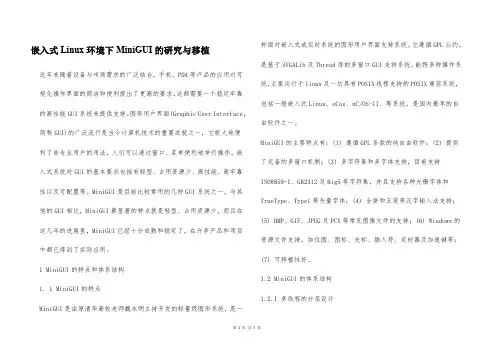

嵌入式Linux环境下MiniGUI的研究与移植近年来随着设备与市场需求的广泛结合，手机、PDA等产品的应用对可视化操作界面的简洁和便利提出了更高的要求，这都需要一个稳定牢靠的高性能GUI系统来提供支持。

图形用户界面(Graphic User Interface，简称GUI)的广泛流行是当今计算机技术的重要成就之一，它极大地便利了非专业用户的用法，人们可以通过窗口、菜单便利地举行操作。

嵌入式系统对GUI的基本要求包括有轻型、占用资源少、高性能、高牢靠性以及可配置等。

MiniGUI是目前比较常用的几种GUI系统之一，与其他的GUI相比，MiniGUI最显著的特点就是轻型、占用资源少，而且在这几年的进展里，MiniGUI已经十分成熟和稳定了，在许多产品和项目中都已得到了实际应用。

1 MiniGUI的特点和体系结构1. 1 MiniGUI的特点MiniGUI是由原清华高校老师魏永明主持开发的轻量级图形系统，是一种面对嵌入式或实时系统的图形用户界面支持系统。

它遵循GPL公约，是基于SVGALib及Thread库的多窗口GUI支持系统。

能跨多种操作系统，主要运行于linux及一切具有POSIX线程支持的POSIX兼容系统，包括一般嵌入式Linux、eCos、uC/OS-II、等系统，是国内最早的自由软件之一。

MiniGUI的主要特点有：(1) 遵循GPL条款的纯自由软件；(2) 提供了完备的多窗口机制；(3) 多字符集和多字体支持，目前支持ISO8859-1、GB2312及Big5等字符集，并且支持各种光栅字体和TrueType、Type1等矢量字体；(4) 全拼和五笔等汉字输入法支持；(5) BMP、GIF、JPEG及PCX等常见图像文件的支持；(6) Windows的资源文件支持，如位图、图标、光标、插入符、定时器及加速键等；(7) 可移植性好。

1.2 MiniGUI的体系结构1.2.1 多线程的分层设计从整体结构上看，MiniGUI是分层设计的，结构１所示。

MiniGUI3.0.12及组件下载地址/downloads/index.html libmgplus-1.2.4下载地址/download/yong_f/40628071. 需要下载的组件libminigui-gpl-3_0_12.tar.gzmg-samples-3_0_12.tar.gzfreetype-1_3_1.tar.gzjpegsrc_v7.tar.gzlibpng-1_2_37.tar.gzminigui-res-be-3_0_12.tar.gzzlib-1_2_2.tar.gzqvfb2-2.0libmgplus-1.2.4(可以在csdn上下载到)(qvfb所需要的包)libqt3-mtlibqt3-mt-devalienqt-devel-3.3.8-4.fc7.i386.rpm2.安装各组件<1>libminigui-gpl-3_0_12.tar.gz(库)./configure --prefix=/usr/local --enable-qvfbial --disable-splash --disable-screensaver sudo makesudo make install<2>minigui-res-be-3_0_12.tar.gz（资源包）./configure --prefix=/usr/localsudo makesudo make install<3>freetype-1_3_1.tar.gz./configure --prefix=/usr/localsudo makesudo make install(在安装时会有ftdump.c的预处理标识符错误，修改./test/ftdump.c里的Print_Mem( memory_footprint.##field, string )改为: Print_Mem( memory_footprint.field, string )#define FOOTPRINT( field ) Save_Memory( &memory_footprint.##field )修改为:#define FOOTPRINT( field ) Save_Memory( &memory_footprint.field )<4>安装PNG库./configure --prefix=/usr/localsudo makesudo make install<5>安装JPEG库./configure --prefix=/usr/local --enable-sharedsudo makesudo make install<6>安装zlib库./configure --prefix=/usr/localsudo makesudo make install<7>libmgplus-1.2.4./configure --prefix=/usr/localsudo makesudo make install将/usr/local/lib加入到.bashrc中<8>安装qvfb2(因为需要qt-3.3作支持，所以需要先安libqt3-mt,libqt3-mt-dev,下载qt-devel-3.3.8-4.fc7.i386.rpm,然后用alien转为deb,再用dpkg -i --force-overwrite 来安装此包) sudo apt-get install libqt3-mtsudo apt-get install libqt3-mt-devsudo apt-get install aliensudo alien qt-devel-3.3.8-4.fc7.i386.rpmdpkg -i --force-overwrite qt-devel-3.3.8-4.fc7.i386.deb(开始安qvfb)cd qvfb2-2.0./configure --with-qt-includes=/usr/lib/qt-3.3/include --with-qt-libraries=/usr/lib/qt-3.3/lib --with-qt-dir=/usr/lib/qt-3.3sudo makesudo make install(qvfb2与1不同，没有文件输入是不会显示出框图的)<9>修改MiniGUI.cfg[system]# GAL engine and default optionsgal_engine=pc_xvfb（修改此处）defaultmode=640x480-16bpp（修改此处）# IAL engineial_engine=qvfbmdev=/dev/input/micemtype=IMPS2[fbcon]defaultmode=1024x768-16bpp[qvfb]defaultmode=640x480-16bppwindow_caption=QVFB-for-MiniGUI-3.0exec_file=/usr/local/bin/qvfbdisplay=0#{{ifdef _MGGAL_PCXVFB[pc_xvfb]defaultmode=640x480-16bppwindow_caption=XVFB-for-MiniGUI-3.0-(Gtk-Version)exec_file=/usr/local/bin/qvfb2(修改此处)display=0#}}<10>mg-samples-3.0.12 并运行./configure --prefix=/usr/localsudo makesudo make install./same/same问题1：执行示例出现Wrong JPEG library version: library is 70, caller expects 62原因：在编译libminigui的时候用的库是62，而在编示例时用的是70，导致版本不对解决办法：将/usr/lib/libjpeg.so /usr/local/libjpeg.so.62 全指向libjpeg.so.7.0.0 然后修改/usr/include/jpeglib.h 中的版本号为70，然后重新编译libminigui（若是坚持用libjpeg7的话用此办法）（关于miniGUI在2440上的移植会在下篇更新）以下是关于minigui的移植，认为是最详细的一篇，经本人实验也已经成功，转自/forum/showtopic-3899.aspx采用交叉编译方式【软件环境】PC:ubuntu 10.04开发板：Linux 2.6.32.2@2440Target: arm-none-linux-gnueabigcc version 4.4.3编译minigui3.0并移植需要的文件有(基本上都是比较新的版本，有些库文件在我尝试后还是选择了比较旧的版本):FreeType库:minigui字体引擎freetype-1_3_1.tar.gzJPEG库：minigui显示jpeg图片jpegsrc.v8c.tar.gzpng库：minigui显示png图片libpng-1.0.59.tar.gzzlib库：minigui数据压缩函数库zlib-1.2.6.tar.gzminigui所用到的资源minigui-res-be-3_0_12.tar.gzminigui核心库libminigui-gpl-3_0_12.tar.gzminigui样例mg-samples-3_0_12.tar.gzStep1:建立工作目录，如/home/profiles/minigui，将上述*.tar.gz放入该目录，并解压tar xzf freetype-1_3_1.tar.gztar xzf jpegsrc.v8c.tar.gztar xzf libpng-1.0.59.tar.gztar xzf zlib-1.2.6.tar.gztar xzf minigui-res-be-3_0_12.tar.gztar xzf libminigui-gpl-3_0_12.tar.gztar xzf mg-samples-3_0_12.tar.gzStep2:[编译Freetype库]cd freetype-1.3.1/(A)./configure --host=arm-linux --enable-static --prefix=/usr/local/minigui修改Makefile第12行all: ttlib ttest ttpo为all: ttlib ttpo第34行注释（或删）掉，即#cd $(FTTESTDIR); $(MAKE) -f $(MAKEFILE) install 否则make就会出现下面的错误ftdump.c:172:1: error: pasting "." and "glyph_object" does not give a valid preprocessing tokenftdump.c:182:1: error: pasting "." and "first_instance" does not give a valid preprocessing tokenftdump.c:191:1: error: pasting "." and "second_instance" does not give a valid preprocessing tokenftdump.c:201:1: error: pasting "." and "face_object" does not give a valid preprocessing tokenftdump.c:202:1: error: pasting "." and "glyph_object" does not give a valid preprocessing tokenftdump.c:203:1: error: pasting "." and "second_instance" does not give a valid preprocessing token(B)make(C)make install[编译JPEG库]cd jpeg-8c/(A)修改configure（vi configure）在文件开始的位置加上CC=arm-linux-gccCXX=arm-linux-g++LD=arm-linux-ldAS=arm-linux-asAR=arm-linux-ar如（后面的库的编译修改configure亦如此）：## M4sh Initialization. #### -------------------- ### Be more Bourne compatibleCXX=arm-linux-g++LD=arm-linux-ldAS=arm-linux-asAR=arm-linux-arDUALCASE=1; export DUALCASE # for MKS shif test -n "${ZSH_VERSION+set}" && (emulate sh) >/dev/null 2>&1; then :(B)./configure --prefix=/usr/local/minigui --build=i386-linux \--host=arm-linux --target=arm-linux --enable-shared(C)make(D)make install[编译PNG库]cd libpng-1.0.59/(A)修改configure（vi configure）在文件开始的位置加上CC=arm-linux-gccCXX=arm-linux-g++LD=arm-linux-ldAS=arm-linux-asAR=arm-linux-ar(B)./configure --prefix=/usr/local/minigui --build=i386-linux \--host=arm-linux --target=arm-linux(C)make(D)make install[编译zlib库]cd zlib-1.2.6/(A)修改configure（vi configure）在文件开始的位置加上CC=arm-linux-gccCXX=arm-linux-g++LD=arm-linux-ldAS=arm-linux-asAR=arm-linux-ar(B)./configure --prefix=/usr/local/minigui --shared(C)make(D)make install[编译资源库]cd minigui-res-be-3.0.12/(A)修改configure（vi configure）在文件开始的位置加上CC=arm-linux-gccCXX=arm-linux-g++LD=arm-linux-ldAR=arm-linux-ar(B)./configure --prefix=/usr/local/minigui(C)make(D)make install[编译核心库]cd libminigui-gpl-3.0.12/(A)修改configure（vi configure）在文件开始的位置加上CC=arm-linux-gccCXX=arm-linux-g++LD=arm-linux-ldAS=arm-linux-asAR=arm-linux-arCFLAGS="-I/usr/local/minigui/include-I/opt/FriendlyARM/toolschain/4.4.3/arm-none-linux-gnueabi/include "CPPFLAGS="-g -I/usr/local/minigui/include -I/opt/FriendlyARM/toolschain/4.4.3/arm-none-linux-gnueabi/include "CXXFLAGS="-g -I/usr/local/minigui/include -I/opt/FriendlyARM/toolschain/4.4.3/arm-none-linux-gnueabi/include "(此处要特别注意，我用的编译器所在目录为/opt/FriendlyARM/toolschain/4.4.3，注意跟自己环境的差异，下面的示例库编译亦然)(B)./configure --prefix=/usr/local/minigui --host=arm-linux \--target=arm-linux --build=i386-linux --with-osname=linux \--with-style=classic --with-targetname=fbcon --enable-autoial \--enable-rbf16 --disable-vbfsupport --enable-tslibial(上面的--enable-tslibial选项是minigui支持触摸屏必选的选项，后面会讲到)(C)make(D)make install[编译示例库]cd mg-samples-3.0.12/(A)修改configure（vi configure）在文件开始的位置加上CC=arm-linux-gccCXX=arm-linux-g++LD=arm-linux-ldAS=arm-linux-asAR=arm-linux-arCFLAGS="-I/usr/local/minigui/include-I/opt/FriendlyARM/toolschain/4.4.3/arm-none-linux-gnueabi/include "CPPFLAGS="-g -I/usr/local/minigui/include -I/opt/FriendlyARM/toolschain/4.4.3/arm-none-linux-gnueabi/include "CXXFLAGS="-g -I/usr/local/minigui/include -I/opt/FriendlyARM/toolschain/4.4.3/arm-none-linux-gnueabi/include "(B)./configure --prefix=/usr/local/minigui --build=i386-linux \--host=arm-linux --target=arm-linux(C)make这里应该会出错，是因为Makefile里的参数不对，程序找不到链接库，这么多Makefile，需要修改哪一些呢？查看根目录下的Makefile(vi Makefile)，(line 204)会发现：COMMON_SUBDIRS = same graphics housekeeper minesweeper ctrl_dlg \lf_skin font_text look_feel dbuff notebook same graphics ... notebook这几个目录会按顺序依次被make，查看刚才出错的信息，肯定是same首先没被编译通过。

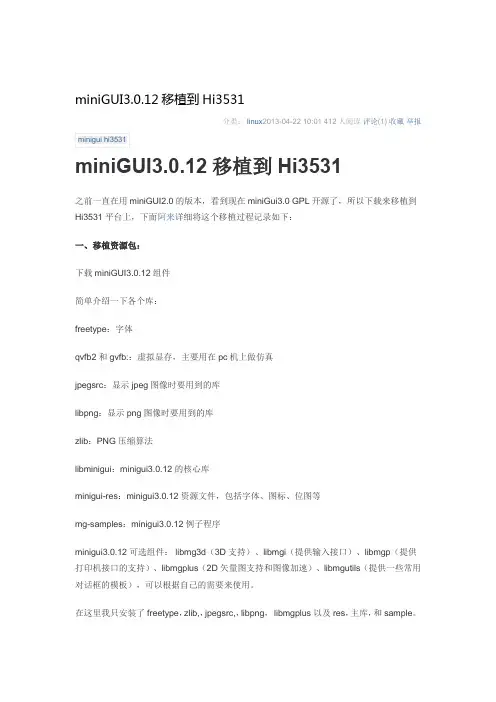

miniGUI3.0.12移植到Hi3531分类：linux2013-04-22 10:01 412人阅读评论(1) 收藏举报minigui hi3531miniGUI3.0.12移植到Hi3531之前一直在用miniGUI2.0的版本，看到现在miniGui3.0 GPL开源了，所以下载来移植到Hi3531平台上，下面阿来详细将这个移植过程记录如下：一、移植资源包：下载miniGUI3.0.12组件简单介绍一下各个库：freetype：字体qvfb2和gvfb:：虚拟显存，主要用在pc机上做仿真jpegsrc：显示jpeg图像时要用到的库libpng：显示png图像时要用到的库zlib：PNG压缩算法libminigui：minigui3.0.12的核心库minigui-res：minigui3.0.12资源文件，包括字体、图标、位图等mg-samples：minigui3.0.12例子程序minigui3.0.12可选组件： libmg3d（3D支持）、libmgi（提供输入接口）、libmgp（提供打印机接口的支持）、libmgplus（2D矢量图支持和图像加速）、libmgutils（提供一些常用对话框的模板），可以根据自己的需要来使用。

在这里我只安装了freetype，zlib,，jpegsrc,，libpng，libmgplus以及res，主库，和sample。

这里提示下，下面操作的安装目录是：/opt/hisi-linux-nptl/arm-hisiv100-linux/arm-hisiv100-linux-uclibcgnueabi 这里你自己选择合适的安装目录就可以了。

二、编译zlib库编译配置脚本：1.[root@localhost]CC=arm-hisiv100nptl-linux-gcc \2.CXX=arm-hisiv100nptl-linux-g++ \3.LD=arm-hisiv100nptl-linux-ld \4.AS=arm-hisiv100nptl-linux-as \5.AR=arm-hisiv100nptl-linux-ar \6. ./configure \7.--prefix=/opt/hisi-linux-nptl/arm-hisiv100-linux/arm-hisiv100-linux-uclibcgnueabi \8. --shared9.[root@localhost] make10.[root@localhost] make install三、编译png库编译配置脚本：1.[root@localhost]CC=arm-hisiv100nptl-linux-gcc \2.CXX=arm-hisiv100nptl-linux-g++ \3.LD=arm-hisiv100nptl-linux-ld \4.AS=arm-hisiv100nptl-linux-as \5.AR=arm-hisiv100nptl-linux-ar \6. ./configure \7.--prefix=/opt/hisi-linux-nptl/arm-hisiv100-linux/arm-hisiv100-linux-uclibcgnueabi \8.--build=i386-linux \9.--host=arm-hisiv100nptl-linux \10.--target=arm-hisiv100nptl-linux \11.[root@localhost] make12.[root@localhost] make install注意;如果编译时报错提示zlib库没有安装的，解决方法：在编译之前(我是在configure之前)，手动指定一下参数：1.export CFLAGS="-I/opt/hisi-linux-nptl/arm-hisiv100-linux/arm-hisiv100-linux-uclibcgnueabi/include"2.export LDFLAGS="-L/opt/hisi-linux-nptl/arm-hisiv100-linux/arm-hisiv100-linux-uclibcgnueabi/lib"四、编译jpeg库编译配置脚本：1.[root@localhost]CC=arm-hisiv100nptl-linux-gcc \2.CXX=arm-hisiv100nptl-linux-g++ \3.LD=arm-hisiv100nptl-linux-ld \4.AS=arm-hisiv100nptl-linux-as \5.AR=arm-hisiv100nptl-linux-ar \6. ./configure \7.--prefix=/opt/hisi-linux-nptl/arm-hisiv100-linux/arm-hisiv100-linux-uclibcgnueabi \8.--build=i386-linux \9.--host=arm-hisiv100nptl-linux \10.--target=arm-hisiv100nptl-linux \11. --enable-shared \12.[root@localhost] make13.[root@localhost] make install五、编译freetype库编译配置脚本：1.[root@localhost]./configure \2.--host=arm-hisiv100nptl-linux \3.--prefix=/opt/hisi-linux-nptl/arm-hisiv100-linux/arm-hisiv100-linux-uclibcgnueabi \4. --enable-static \运行配置脚本后，修改：1.[root@localhost] vim config.cache2.# 修改如下行3.ac_cv_path_LD=${ac_cv_path_LD=arm-linux-gnu-ld}4.ac_cv_prog_CC=${ac_cv_prog_CC=arm-linux-gnu-gcc}5.ac_cv_prog_CPP=${ac_cv_prog_CPP='arm-linux-gnu-gcc -E'}6.#重新配置，再运行一次配置脚本7.#修改Makefile文件，以跳过编译test目录。

MiniGui安装和移植一MiniGui的安装首先从MiniGui官网上下载安装文件。

一共需要下载三个压缩文件：libminigui-1.6.10.tar.gz、minigui-res-1.6.10.tar.gz、mg-samples-1.6.10.tar.gz。

安装步骤如下：一：解压缩安装包。

# tar xzvf libminigui-1.6.10.tar.gz二：运行配置程序。

# cd libminigui-str-1.6.10#./configure –disable-jpgsupport –disable-pngsupport三：编译MiniGui源代码# make四：安装MiniGui函数库# su –c “make install”五：查看安装好的库文件MiniGui的动态库文件和静态库文件都被安装到了/usr/local/lib目录下：#ls –l /usr/local/lib而MiniGui相关的头文件则被安装到了/usr/local/include/minigui/目录下Ls –l /usr/local/include/minigui运行时需要配置文件在/usr/local/etc/目录下Ls –l /usr/local/etc这样便完成了MiniGui函数库libminigui-1.6.10.tar.gz的安装接下安装资源包资源包minigui-res-1.6.10.tar.gz并不需要编译，直接安装即可。

解压缩文件#tar xzvf minigui-res-1.6.10.tar.ga打开minigui-res-1.6.10文件#cd minigui-res-1.6.10安装函数库# su –c ”make install”默认情况下，这些资源文件被安装在/usr/local/lib/minigui/res目录下# la /usr/local/lib/minigui/res解压示例代码包# tar mg-samples-1.6.10.tar.gz 打开mg-samples-1.6.10文件# cd mg-samples-1.6.10#./configure编译#make成功编译完成后，就可以在mg-samples-1.6.10/src目录下看到一些被编译好的可执行程序。

嵌入式Linux的MiniGUI研究和移植摘要：分析嵌入式操作系统下典型的图形用户界面MiniGUI的结构和特点，并提出将其移植到SUNPLUS的DVD720上的方案。

关键词：图形用户界面(GUI) 嵌入式系统Frame Buffer引言1 嵌入式Linux下的GUI概况1.1 GUI在嵌入式系统中的地位随着嵌入式系统的广泛应用，PDA、机顶盒、DVD/VCD播放机及WAP手机已经迅速普及。

图形用户界面（GUI）的广泛流行，是当今计算机技术的重大成就之一。

它极大地方便了非专业用户的使用，因此实时嵌入式系统对GUI的需求越来越明显，而这一切均要求有一个高性能、高可靠的GUI 的支持。

由于嵌入式系统实时性要求非常高，对GUI的要求也更高。

这些系统一般不希望建立在庞大累赘的、非常消耗系统资源的操作系统和GUI之上，比如Windows或X Window，太过庞大和臃肿。

这样，这些系统对轻型GUI的需求更加突出。

另外嵌入式系统往往是一种定制设备，它们对GUI的需求也各不相同。

有些系统只要求一些图形功能，而有些系统要求完备的GUI支持，因此，GUI也必须是可定制的。

嵌入式系统对GUI的基本要求包括轻型、占用资源少、高性能、高可靠性及可配置[1]。

1.2 目前嵌入式系统中GUI的实现尽管实时嵌入式系统对GUI的需求越来越明显，但目前GUI的实现方法各有不同[1]：①某些大型厂商有能力自己开发满足自身需要的GUI系统。

②某些厂商没有将GUI作为一个软件层从应用程序中剥离，GUI的支持逻辑由应用程序自己来负责。

③采用某些比较成熟的GUI系统，比如Mini GUI、MicroWindows 或者其它GUI系统。

比较常用的有如下几种GUI系统：紧缩的X Window 系统、MiniGUI、MicroWindows、OpenGUI及QT/Embedded 等。

下面简单介绍这些系统。

（1）MiniGUIMiniGUI[2]由原清华大学教师魏永明先生开发，是一种面向嵌入式系统或者实时系统的图形用户界面支持系统。

MiniGUI 1.3.3 移植详解作者：大漠孤狼 E-Mail：yuqiang0107@最近移植了 MiniGUI 1.3.3 到一个开发板上，中间遇到许多问题，在论坛上发问题，结果也没多少人回我，就算偶尔有回的，基本上回答也没有什么用，网上找不到一个完整的移植文章，所以就决定把自己这次移植摸出来的一些方法写出来，给像我一样的小菜鸟做个参考吧。

本文不教你怎么写驱动，只是教怎么样在最短的时候在你的PC机上搭建起开发环境，同时在你的板子上跑起MiniGUI 来，这样你就可以在PC 上开发好程序，调试完毕，然后交叉编译一下，直接Copy到板子上就可以了。

首先，你需要下载的MiniGUI 的包：/download/libminigui-1.3.3.tar.gz/download/minigui-res-1.3.3.tar.gz这两个包的下载需要你在 上注册过才可以下载，免费注册的，自己去下吧/downloads/minigui13/mde-1.3.0.tar.gz图形界面程序/downloads/minigui13/mg-samples-1.3.0.tar.gz一些小例子好，首先就下载这几个包吧，后面还有需要下载的包，后面再说1.PC环境的搭建首先你需要一个 Linux 环境，我安装的是 RedHat 9.0 安装时记着选 everything ，这样可以避免到时候编译少了东西。

这里搭建的环境是让 MiniGUI 在你的 PC 上可以跑起来，这样以后你开发程序就可以只在 PC 上开发，调试好，最后交叉编译一下放到板子上就行了。

后面会讲怎么为板子编译MiniGUI ，耐心的看吧：）首先建立自己的开发目录[Root]# mkdir /opt[Root]# cd /opt[Root]# mkdir st2410 //这个是我的板子，[Root]# chmod 777 st2410 //给一般用户操作权限[user]# cd /opt/st2410 //进到目录中去，在这个目录下工作，用普通用户来工作把 libminigui-1.3.3.tar.gz 解开[user]# tar zxf libminigui-1.3.3.tar.gz[user]# tar zxf minigui-res-1.3.3.tar.gz编译 libminigui ，这个是 minigui 运行所必需的库文件，必须编译成功[user]# cd libminigui-1.3.3[user]# ./configure //最简单的编译方式，让它自己去配置，这里采用缺省的Thread 模式而不是Lite模式，因为这种方式在 PC 机上使用最方便，后面移到板子上再改成 Lite 模式即可注意屏幕上的输出，特别是下面几条checking for FrameBuffer console support... yeschecking for pthread library... yeschecking for TT_FreeType_Version in -lttf... yeschecking for T1_InitLib in -lt1... nochecking for jpeg_std_error in -ljpeg... yeschecking for png_check_sig in -lpng... yes其中–lttf –lpng 必须是 yes ，不然后面你的程序肯定会有问题，如果这里不是 yes 的话，肯定是你的 Redhat 9 安装不对，告诉过你安装时选 everything ，你选了吗？？？其中 ttf 库是对 TrueType 字体的支持，png 库是对 png 图形的支持，MiniGui 里都需要这两个，在后面为板子交叉编译的时候也需要这两个，不然你的程序跑不起来，切记切记。
