• 人工量测，用压力表在规定时间内测定指定的消火栓内的 瞬时水压，也可测定用户水龙头上的水压作为该点附近的 水压参考资料。
第二节 给水管网监测与检漏
等水压线
第二节 给水管网监测与检漏
第二节 给水管网监测与检漏
➢ 管网流量测定：
✓ 电磁流量计： 当导电液体流过电磁流量计时，导体液体中会产 生与平均流速V（体积流量）成正比的电压，其感 应电压信号通过两个与液体接触的电极检测，通 过电缆传至放大器，然后转换成统一的输出信号。
第二节 给水管网监测与检漏
第二节 给水管网监测与检漏 二、管网检漏
◆ 供水系统水量漏失:通过系统输配水管网及城市蓄 水设备渗漏、漏失及溢流到外界的部分水量。
◆ 发生于：输水干管、配水管网、连接管件、阀门 与计量仪表、水池或水塔等处。
◆ 按水量漏失的大小及形式，水量漏失可分为： 背景漏失、暗漏和明漏。
第二节 给水管网监测与检漏
✓ 明漏（流量一般很大） 可以被用户或路人发现的漏失，多为爆管事件， 对周围环境及用户会产生较大的影响。一般对其 处理速度都很快，漏失的持续时间不长，即使具 有较大的漏水流量，但漏水的量却不大。
不可避免的漏失水量： 在当今的技术水平及条件下，无论采取什么技术 手段都无法避免的供水系统理论上的最小漏失水 量，包括一定的背景渗漏，一些明漏及暗漏。
第三节 管道防腐蚀和修复
➢ 管道腐蚀 ➢类型：
化学腐蚀、电化学腐蚀
➢现象： 生锈、坑蚀、结瘤、
开裂、脆化
➢危害： 水质恶化、水头损失增大、管道
漏水甚至爆裂、阀门操作失灵
➢影响因素： 溶解氧、pH值、流速、含盐量
第三节 管道防腐蚀和修复
➢防腐措施
• 采用非金属管材，如预应力或自应力钢筋混凝土管、玻璃钢管、塑料管等。 • 在金属管表面上涂油漆、水泥砂浆、沥青等，以防止金属和水相接触而产

第17页/共61页
1.2 给水排水系统工作原理
• 给水排水系统流量关系
各子系统的流量在同一时间内并不一定相等，且
随时变化。
第18页/共61页
• 给水排水系统的水质关系
四种水质：
原水水质
给水水质
污、废水水质
排放水质
三个过程：
给水处理（给水管网二次污染）
用户用水
污水处理
第19页/共61页
• 给水排水系统的水压关系
第32页/共61页
第33页/共61页
第34页/共61页
1.4 给水排水管网系统的类型与体制
给水管网系统的类型
分类方法：
水源种类
水源数量
系统构成方式
输水方式
第35页/共61页
水源种类： 地表水源、地下水源给水系统
第36页/共61页
水源数量： 单水源、多水源给水系统
• 单水源给水系统：规模较小
和工业企业生活用水。

居民生活用水――居民家庭生活中饮用、烹饪、洗
浴、冲洗等用水，保障居民身体健康、家庭清洁卫生和
生活舒适。

公共设施用水――机关、学校、医院、宾馆、车
站、公共浴场等公共建筑用水，用水量大，地点集中，
成为“大用户”。

工业企业生活用水――工业企业内的饮用、烹饪、
洗浴、冲洗等生活用水，根据工业企业的生产工艺、生
• 重力给水：水流通过重力自流输水到水厂处理，
然后又通过重力输水管和管网送至用户使用，最
经济的给水方式。当原水位能有富余时可以通过
阀门调节供水压力。
• 一级加压给水：从水源取水到水厂采用一级提升，
处理后直接重力输水给用户。
• 二级加压给水：取水时经过第一级加压，水厂清

• 检漏仪是比较好的检漏工具。所用仪器有电子放大仪和相关 检漏仪等。
14
听漏法
电子听漏棒
数字滤波漏水检测仪
15
多探头相关仪：集漏水预定位和精定位于一体， 仅一次检测即可完成一定区域内的漏点预定位和漏点 精定位的仪器，而且对管道属性要求不高，可以在不 清楚管材管径的情况下，进行漏水点定位。
检漏方法
12.3.1 管道防腐蚀 类型：化学腐蚀、电化学腐蚀； 现象：生锈、坑蚀、结瘤、开裂、脆化； 危害： 水质恶化、水头损失增大、管道漏水甚至爆 裂、阀门操作失灵； 影响因素：溶解氧、pH值、流速、含盐量； 防护措施：表面处理、阴极保护；
❖分区检漏法
• 分区检漏是用水表测出漏水地点和漏水量， 一般只在允许短期停水的小范围内进行。
• 方法是把整个给水管网分成小区，凡是和其 他地区相通的阀门全部关闭，小区内暂停用 水，然后开启装有水表的一条进水管上的阀 门，使小区进水。如小区内的管网漏水，水 表指针将会转动，由此可读出漏水量。
17
12.3 管道防腐蚀和修复
中国产销差水控制的市场有多大？
根据2002城市供水年鉴，2001年中国供水总量 为269.83亿立方米，全国平均漏失率为16.07%，产 销差率为20%。平均水价为1.084元/立方米。保守估 算，若将漏失率降为《城市供水管网漏损控制及评定 标准》中规定的漏失率低于12%，将非管网漏损原因 造成的产销差水降低一半，则全国每年的市场潜力为 17.6亿元/年，这其中不考虑水价上涨所带来的更大 的利润空间及由于产销差水控制带动的相关产业所带 来的收益。
② 为观察、分析整个给水管网现有的输水能力， 制订合理的调度方案，并为今后的管网改造与规划提 供数据，测压点宜设置在大管径干管的交叉点附近。

.
6
只要有供水管网，就有. 漏失：5%-50%
7
世界各国产销差率（2008）
• 英国：31% • 美国：25% • 法国：18% • 新加坡：5% • 日本东京：3%
.
8
.
9
.
ቤተ መጻሕፍቲ ባይዱ
10
漏损明细
.
11
总供水量 产销差率
漏失率
销售水量 漏失量
真实漏失
漏失量
账面漏失
市政用水 偷水
水表误差
出厂总计量
0.003852327 0.045050829
22
漏损属性分析
.
23
漏损属性分析
.
24
分区检漏（DMA）
独立计量区域法本身不会 降低漏损，但是可以较 快的对漏损定位。
.
25
• 分区检漏法：
水厂
DMA
检漏区 1 2
3
分区检漏法
1-水表. ；2-旁通管；3-阀门
26
DMA
• 分区检漏法：
– 用水表测出漏水地点和漏水量，一般只在允许短期停水 的小范围内进行。方法是把整个给水管网分成小区，凡 是和其他地区相通的阀门全部关闭，小区内暂停用水， 然后开启装有水表的一条进水管上的阀门，使小区进水 。如小区内的管网漏水，水表指针将会转动，如此可以 读出漏水量。水表装在直径为10~20mm的旁通管上。查 明小区内管网漏水后，可按需要再分成更小的区，用同 样方法测定漏水量。

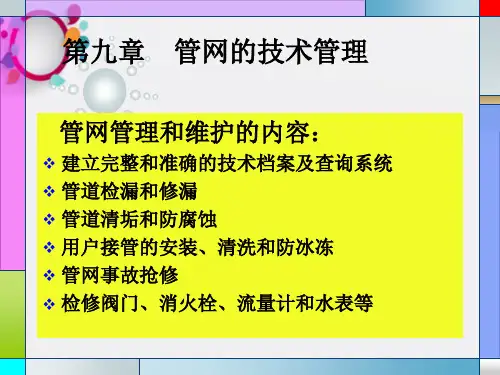

① 建立技术档案； ② 检漏和修漏； ③ 水管清垢和防腐蚀； ④ 用户接管的安装、清洗和防冰冻； ⑤ 管网事故抢修； ⑥ 检修阀门、消火栓、流量计和水表等。
.
