汽车机械识图习题册 习题答案 项目7 标准件和常用件的画法习题参考答案

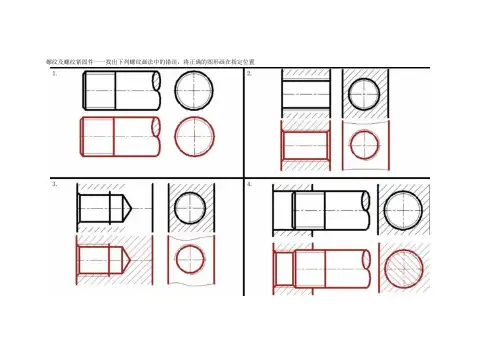

螺纹及螺纹紧固件一一找出下列螺纹画法中的错误，将正确的图形画在指定位置7. 3螺纹及螺纹紧固件一一根据给定的螺纹数据，在图上注出螺纹代号或标记1 .细牙普通螺纹，大径20亳米， 螺距1.5亳米，右旋，螺纹公差 为代号：中径为5g,顶径为为6g 。
2 .普通螺纹，大径24亳米，螺距3亳米, 左旋，螺纹公差带代号：中径.顶径均 6Ho4.圆柱管螺纹，公称直径3/4”。
5.圆柱管螺纹，公称直径3/4”。
6.圆锥管螺纹，公称宜径3/4”。
G3/4 " 3.梯形螺纹，大径28亳米，螺距5亳米，双线, 右旋，螺纹公差带代号：中径为7e,旋合长度 为长旋合Lo7.4螺纹及螺纹紧固件一一查表确定下列各连接件的尺寸，并写出规定标记1.六角头螺栓：螺纹大径IOmm,长40nιm, A级。
2.六角螺母：螺纹大径16mm, A级。
规定标记：螺栓GB/T MlOX40A规定标记：螺母GB/T M16A 3.双头螺柱：螺纹大径IOnInl , bm=1.5d, , A型。
4.垫圈：公称直径16mm C级。
规定标记：螺柱GB/T M10X15规定标记：垫圈GBb M16C7.5画出图形，写出销的标记画出d=6, A型圆锥销连接图（补齐剖面线和轮廓线），并写出该销的标记。
齿轮与轴用直径为IOnim的圆柱销连接，画全销连接的剖视图，比例1:1, 并写出圆柱销的规定标记。
标记：销 GB1 119.1 10x50标记：销 GBzTU 7 6x40 _________________________7.6键、销联接一一A型平键，键宽8mm,高7mm,长20mm,查表确定轴上键槽t∣和轮毂键槽t?尺寸，补全图形。
查表确定轴上键槽匕和轮毂键槽t2尺寸，补全图形。
J. 7,计算并补全图形、。
一平板形直齿圆柱齿轮的m=2, z=20,要求：L列出计算公式填写算出的出，d和&数据。
2 .补全齿轮的两视图。
3 .补全齿轮的尺寸及键槽尺寸。

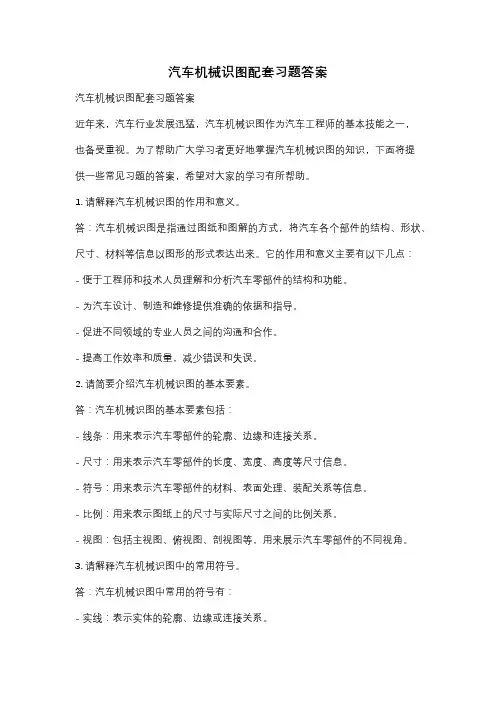

汽车机械识图配套习题答案
汽车机械识图配套习题答案汽车机械识图配套习题答案近年来，汽车行业发展迅猛，汽车机械识图作为汽车工程师的基本技能之一，也备受重视。
为了帮助广大学习者更好地掌握汽车机械识图的知识，下面将提供一些常见习题的答案，希望对大家的学习有所帮助。
1. 请解释汽车机械识图的作用和意义。
答：汽车机械识图是指通过图纸和图解的方式，将汽车各个部件的结构、形状、尺寸、材料等信息以图形的形式表达出来。
它的作用和意义主要有以下几点：- 便于工程师和技术人员理解和分析汽车零部件的结构和功能。
- 为汽车设计、制造和维修提供准确的依据和指导。
- 促进不同领域的专业人员之间的沟通和合作。
- 提高工作效率和质量，减少错误和失误。
2. 请简要介绍汽车机械识图的基本要素。
答：汽车机械识图的基本要素包括：- 线条：用来表示汽车零部件的轮廓、边缘和连接关系。
- 尺寸：用来表示汽车零部件的长度、宽度、高度等尺寸信息。
- 符号：用来表示汽车零部件的材料、表面处理、装配关系等信息。
- 比例：用来表示图纸上的尺寸与实际尺寸之间的比例关系。
- 视图：包括主视图、俯视图、剖视图等，用来展示汽车零部件的不同视角。
3. 请解释汽车机械识图中的常用符号。
答：汽车机械识图中常用的符号有：- 实线：表示实体的轮廓、边缘或连接关系。
- 虚线：表示隐藏的边缘、轮廓或连接关系。
- 箭头：表示尺寸的方向和大小。
- 圆：表示孔洞或孔的位置和尺寸。
- 方框：表示装配关系或组件的位置。
- 斜线：表示表面处理的方法，如喷漆、镀铬等。
- 文字：用来标注尺寸、材料、表面处理等信息。
4. 请解释汽车机械识图中的视图。
答：汽车机械识图中的视图包括主视图、俯视图、剖视图等。
主视图是指从正面、侧面和底面等不同角度观察汽车零部件的视图，用来显示零部件的形状和尺寸。
俯视图是指从上方向下观察汽车零部件的视图，用来显示零部件的平面形状和尺寸。
剖视图是指通过切割汽车零部件来显示其内部结构和细节。
5. 请解释汽车机械识图中的尺寸标注。
教学课件 《汽车机械识图》(中职)
三角板的用法
4．比例尺
常用的比例尺为三棱尺，它有三个尺面， 刻有六种不同比例的刻度，如1:100、 1:200…1:600等。当使用某一比例时，可直接 按尺面上所刻的数值，用分规截取或直接读 出该线段的长度。
5．曲线板
曲线板用于描绘非圆曲线。作图时， 首先徒手将一系列点依次连接，然后从曲 线的一端开始，在曲线板上找出与该曲线 吻合的一段，至少与3个点吻合，并用铅笔 沿曲线板将该段曲线加深，但不一次描完， 留下一段，待再次与曲线板吻合后再描圆有许多种画法，这里介绍两种常用的 画法。 1. 同心圆法 2. 四心法
(一)同心圆法如图（a）所示，已知长轴AB、 短轴CD。以Ｏ为圆心，分别以长半轴OA和短 半轴OC为半径作同心圆。由圆心Ｏ作若干射 线分别与两圆相交，由大圆上的各交点
作短轴的平行线再由小圆上的
各交点作长轴的平行线，每两
（3）尺寸数字，尺寸数字用来表示机件的真实大小。线 性尺寸的数字一般应注写在尺寸线的上方，也允许写 在尺寸线的中断处。
1.1.3 常用几何作图形画法
四、椭圆
一、等分 作图
三、圆弧 连接
二、斜度 和锥度
一、等分作图
1. 等分直线段 将一条直线段任意等分可以采用平行线
法。
2. 等分圆周或作圆的内接正多边形 将圆进行三等分、四等分、六等分或作
2．分规
分规用以截取或等分线段。分规的两 腿端部都有钢针，当两腿合拢时，两针尖 应重合于一点。从比例尺上量取长度时， 切忌用尖刺入尺面。当量取若干段相等线 段时，可令两个针尖交替地作为旋转中心， 使分规沿着不同的方向旋转前进。
分规的画法
三. 绘图用品
1.铅笔
绘图时要使用绘图铅笔作图。铅芯的软硬程 度用H、B表示。字母“H”表示硬性铅芯，“H” 之前的数值越大，表示铅芯越硬，颜色越淡；字 母“B”表示软性铅芯，“B”之前的数值越大， 表示铅芯越软，颜色越黑；字母“HB”表示软硬 适中的铅芯。绘制图样时，常用H或2H型的铅笔 画底稿；用HB或H型铅笔写字、标注尺寸；用HB 或B型铅笔加深图线；在加深圆或圆弧时，圆规 的铅芯应比画直线的铅芯软一号。
《汽车机械识图》课程标准
《汽车机械识图》课程标准二级学院（部）：汽车工程学院制订人：审定人：汽车工程学院教务处制年月日一、课程基本信息1.课程信息表2.课程标准制定人员二、制订课程标准的依据1.根据专业人才培养方案规定本课程任务，确定课程的性质、定位和目标要求；2.依据职业分析与教学分析，以提升职业能力为出发点，找准职业岗位的工种、工序、工艺等技术核心能力；通过教学分析，确定本课程内容和评价建议；3.参照相关的专业资格标准，改革课程教学内容，建立突出职业能力培养的课程标准，规范教学的基本要求，实行课程考核与职业技能鉴定相结合的评价办法。
三、课程的性质《汽车机械识图》是高等职业技术学院机械、数控、模具、汽车专业的核心课程之一，本课程的功能和教学目的是使学生了解制图的基本国家标准，掌握阅读和绘制机械图样的基本方法与技能，并能够使用绘图软件完成各种机械图样的绘制与标注。
《识图》的教学内容，是学生学习后续专业课程及实习等的必要基础，也是学生今后从事技术工作的所必须具备的重要知识。
课程的教育目标(一)知识目标通过本课程的学习，使学生在知识方面达到如下目标：1）具有阅读中等复杂程度零件图的能力。
2）具有阅读一般装配图的能力。
3）具有查阅有关零件手册和国家标准的能力。
4）具有绘制中等复杂程度装配图的能力。
(二) 能力目标1）知道图样的基本知识和常用几何作图的方法。
2）知道投影法的基本概念、基本理论，掌握投影作图的基本方法。
3）知道机件形状常用的表达方法，了解第三角投影。
4）掌握零件图的概念、视图选择、尺寸标注、技术要求，能识读较复杂的零件图和绘制简单的零件图。
5）掌握公差与配合的概念、内容、代号及其标注。
6）熟悉常用零件的画法，了解焊接图和展开图的画法（汽车钣金模块的学生应掌握展开图和焊接图的画法）。
7）掌握装配图的概念、内容，能识读汽车部件的装配图。
（三）素质目标通过理论实践一体化课堂学习，使学生获得较强的实践动手能力，使学生具备必要的基本知识，具有一定的查阅图书资料进行自学、分析问题、提出问题的能力。
汽车机械识图(配习题册)第2版课件1项目一
比例
1:1 5:1 2:1 5×10:1 2×10:1 1×10:1 1:2 1:5 1:10 1: 2×10 1: 5×10 1: 1×10
项目一 认识图样
【需要注意】
不论图形采用何种比例，在图样上读到的 尺寸都是零件的实际尺寸，与选取的比例 无关。
项目一 认识图样
任务二 画手柄的平面图形
[任务目标] 学会绘制手柄的平面图形。 [任务准备] 三角板，圆规，图纸，橡皮，铅笔。
线性尺寸数字的书写方法二
项目一 认识图样
项目一 认识图样
(3)角度数字一律写在中断处，且水平书写。
一般角度数 字的书写
必要时的 书写方式
项目一 认识图样
(4)尺寸数字不能被任何图线通过，否则应该将该图 线断开。
三、标注尺寸的符号及缩写词
项目一 认识图样
球体直径的 标注
球体半径的标注
省略注法
项目一 认识图样
尺寸线略超过断 裂处的边界
项目一 认识图样
(5)没有足够的位置画箭头或者写数字时，允许 用圆点或者斜线代替箭头。
3.尺寸数字
项目一 认识图样
(1)尺寸数字一般写在尺寸线的上方，也允许写在 中断处。
尺寸数字的注写位置
项目一 认识图样
(2)线性尺寸数字的注写有如下2种方法
方法一：在30°范围内 方法一：不在30°范围内
[任务目标]
掌握图样的尺寸标注规则，并能正确标注尺寸。
[任务准备]
任务二中绘制的手柄图样，三角板，HB铅笔、 橡皮。
【理论知识】
项目一 认识图样
一、基本规则
(1)机件的真实大小应以图样上所注的尺寸数值 为依据，与图形的大小及绘图的准确度无关。

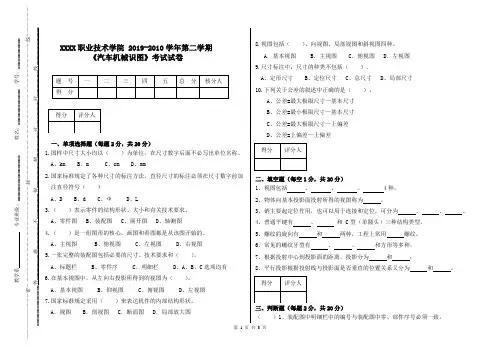

汽车机械识图考试试卷及答案
XXXX 职业技术学院 2019-2010学年第二学期《汽车机械识图》考试试卷一、单项选择题（每题2分，共20分）1.图样中尺寸大小均以（ ）为单位，在尺寸数字后面不必写出单位名称。
A 、kmB 、mC 、cmD 、mm2.国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加 注直径符号（ ）A 、DB 、dC 、ФD 、L3.（ ）表示零件的结构形状、大小和有关技术要求。
A 、零件图B 、装配图C 、展开图D 、轴测图4.（ ）是一组图形的核心，画图和看图都是从该图开始的。
A 、主视图B 、俯视图C 、左视图D 、右视图 5.一张完整的装配图包括必要的尺寸、技术要求和（ ）。
A 、标题栏B 、零件序C 、明细栏D 、A 、B 、C 选项均有 6.在基本视图中，从左向右投影所得到的视图为（ ）。
A 、基本视图 B 、仰视图 C 、俯视图 D 、左视图 7.国家标准规定采用（ ）来表达机件的内部结构形状。
A ．视图 B ．剖视图 C ．断面图 D ．局部放大图8.视图包括（ ）、向视图、局部视图和斜视图四种。
A ．基本视图 B ．主视图 C ．俯视图 D ．左视图 9.尺寸标注中，尺寸的种类不包括（ ）。
A 、定形尺寸B 、定位尺寸C 、总尺寸D 、局部尺寸 10.下列关于公差的叙述中正确的是（ ）。
A 、公差=最大极限尺寸—基本尺寸B 、公差=最小极限尺寸—基本尺寸C 、公差=最大极限尺寸—上偏差D 、公差=上偏差—上偏差二、填空题（每空1分，共20分）1、视图包括 、 、 、 4种。
2、物体向基本投影面投射所得的视图称为 。
3、销主要起定位作用，也可以用于连接和定位，可分为 、 、 。
4、普通平键有 、 和 C 型（单圆头）三种结构类型。
5、螺纹的旋向有 和 两种，工程上常用 螺纹。
6、常见的螺纹牙型有 、 、 和方形等多种。
7、根据投射中心到投影面的距离，投影分为 和 ；8、平行投影根据投射线与投影面是否垂直的位置关系又分为 和 。
汽车识图习题答案

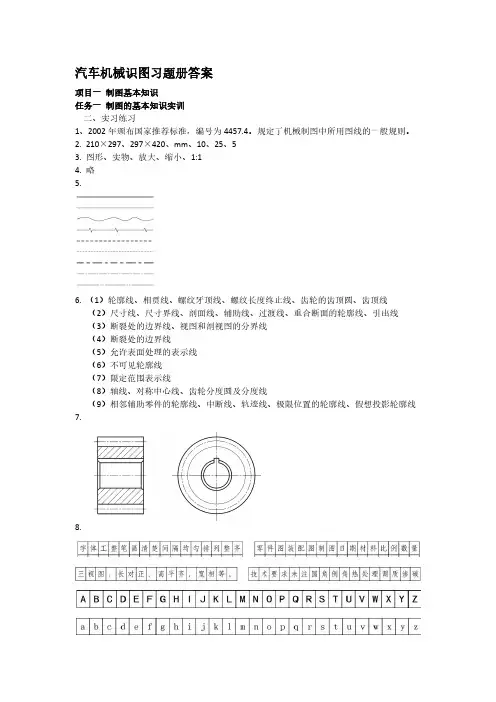

汽车机械识图习题册答案项目一制图基本知识任务一制图的基本知识实训二、实习练习1、2002年颁布国家推荐标准，编号为4457.4。
规定了机械制图中所用图线的一般规则。
2.210×297、297×420、mm、10、25、53.图形、实物、放大、缩小、1:14.略5.6.（1）轮廓线、相贯线、螺纹牙顶线、螺纹长度终止线、齿轮的齿顶圆、齿顶线（2）尺寸线、尺寸界线、剖面线、辅助线、过渡线、重合断面的轮廓线、引出线（3）断裂处的边界线、视图和剖视图的分界线（4）断裂处的边界线（5）允许表面处理的表示线（6）不可见轮廓线（7）限定范围表示线（8）轴线、对称中心线、齿轮分度圆及分度线（9）相邻辅助零件的轮廓线、中断线、轨迹线、极限位置的轮廓线、假想投影轮廓线7.8.任务二尺寸标注实训三、实训练习1、（1）（2）（3）（4）2、3、（1）（2）（3）（4）任务三几何作图实训二、实训练习1. 2.参照课本3. 4.略5. 6.7.8.9.任务四平面图形画法实训二、实训练习1、略2、略任务五绘图的基本方法实训二、实训练习1、略2、略项目二投影基础任务一投影法知识实训二、实训练习1.光源、物体、投影2.点、平行3.真实性、积聚性、相似性任务二三视图的形成与对应关系实训二、实训练习1.（1）（2）2.（1）（2）（3）（4）任务三点、直线、平面的投影实训二、实训练习1.略2.略3.略4.略5.略6.略7.略8.平行、相交、交叉9.略10.略11.略12.略13.略14.略15.略16.略任务四几何体的投影实训二、实训练习1.（1）（2）（2）（4）2.3.略任务五几何体的尺寸标注实训二、实训练习1.略项目三组合体任务一组合体的形态分析实训二、实训练习1.（1）D（2）C（3）D（4）A2.（1）切割（2）切割（3）叠加（4）综合任务二立体表面交线实训二、实训练习1.（1）（2）（2）（4）（5）2.（1）（2）（3）（4）（5）（6）3.（1）（2）（3）（4）（5）（6）任务三组合体三视图画法实训二、实训练习1.（1）×√√√（2）√××√（3）×√××（4）×××√2.（1）（2）（3）3.（1）（2）（3）（4）4.任务四组合体尺寸标注实训二、实训练习1.（1）（2）（3）（4）2.（1）（2）任务五看组合体视图方法实训二、实训练习1.略2.略3.略项目四轴测图任务一轴测图的基本知识和正等轴测图实训二、实训练习(1)(2)(3)(4)(5)任务二斜二等轴测图实训(1)(2)项目五物体的表达方法任务一视图实训二、实训练习1.(1)(2)2.3.4.5.6.7.(1)(2) 8.略任务二剖视图实训二、实训练习1.（3）略（4）略（5）略（6）略6.（2）略（3）略7.略8.略9.略10.任务三断面图实训二、实训练习1.（1）（2）（√）（×）（×）（×）（×）（×）（√）（×）（3）（√）（×）（×）（×）（4）.（√）（×）（√）（√）（×）（√）（×）（×）2.（1）（2）略3.略4.略任务四局部放大图和简化画法实训二、实训练习1.2、局部、Ⅰ和Ⅱ、2:1、5:12.略3.略4.项目六标准件与常用件任务一螺纹实训二、实训练习1.略2.略3.（1）M30x3.5-6g、（2）M30x1.5LH、（3）Tr32x12(P6)LH-7e、（4）R13/4、（5）R P1/2、（6）R C1/2任务二螺纹紧固件实训二、实训练习1.略2.略3.略任务三键销连接实训二、实训练习1.略2.略任务四齿轮实训二、实训练习1.略2.略3.略任务五滚动轴承实训二、实训练习1.略任务六弹簧实训二、实训练习1.略项目七零件图任务一零件图实训二、实训练习1.零件2.零件图3.一组多图、完整的尺寸、技术要求、标题栏4.主视图5.加工位置6.工作位置7.轴套类零件、轮盘类零件、叉架类零件、箱体类零件任务二零件图的尺寸标注实训二、实训练习1.略2.略3.略4.略任务三零件图上的技术要求实训二、实习练习1.略2.略3.略4.略5.（1）轴，过度，20；孔，间隙，8；孔，间隙，30；孔，间隙，20。
汽车机械识图-项目七 识读零件图
任务4 识读零件图的尺寸公差
观察图中所注的尺 寸，识读零件图的 尺寸公差。
（a）装配图
（b）零件图
任务分析
任务4 识读零件图的尺寸公差
尺寸的公差带代号
1 由哪几部分组成？
为什么要限定尺寸
2 的公差？
公差等级数值越大，
3 尺寸越精确吗？
（a）装配图
（b）零件图
一、零件的互换性
相关知识
按零件图要求加工出来的一批相同规格的零件，装配时不需经过任何 的选择或修配，任选其中一件就能达到规定的技术要求和连接装配使
当多个表面具有相同的表面 结构要求或图纸空间有限时， 可采用简化注法，标注在标 题栏附近
任务小结
标注表面结构要求应注意
1.表面结构符号的方向与尺寸的方向一致
2.表面结构符号从材料外指向并接触表面
3.表面结构符号可以引出标注
4.多数表面有相同的表面结构要求时，标 注在标题栏附近
5.当多个表面具有相同的表面结构要求或 图纸空间有限时，可采用简化注法
当构成封闭轮廓的各表
面有相同的表面结构要
6
求时，在完整图形符号
上加一圆圈
5
4.表面结构图形符号的比例和尺寸
c
a
60°
60°
e
db
d
1 2 3
4
二、表面结构要求的零件图上的标注
相关知识 1.每一表面一般只标注一次表面结构要求。除另有说明外，
所注表面结构要求是对完工零件表面的要求
2.表面结构符号的方 向与尺寸的方向一致
尺寸标注分析：盘盖类零件的径向方向的基准都是回转轴线，长度方 向的主要基准是经过加工的较大端面。圆周上均匀分布的小孔的定位 圆直径是这类零件典型定位尺寸。
汽车机械识图-参考答案带原题

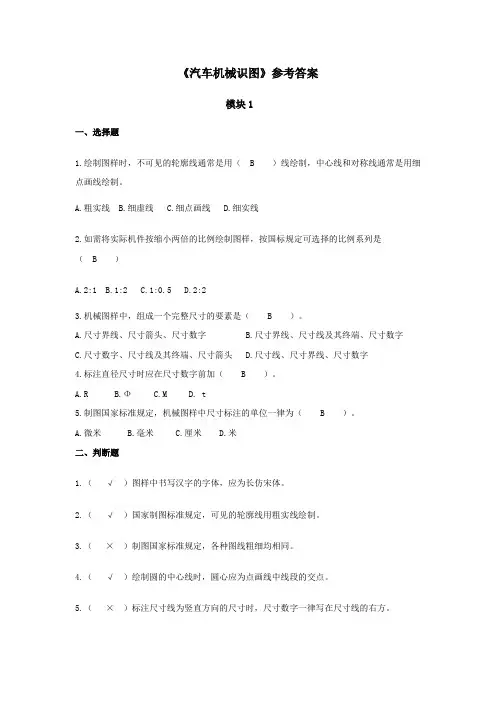

《汽车机械识图》参考答案模块1一、选择题1.绘制图样时，不可见的轮廓线通常是用（ B ）线绘制，中心线和对称线通常是用细点画线绘制。
A.粗实线B.细虚线C.细点画线D.细实线2.如需将实际机件按缩小两倍的比例绘制图样，按国标规定可选择的比例系列是（ B ）A.2:1B.1:2C.1:0.5D.2:23.机械图样中，组成一个完整尺寸的要素是（ B ）。
A.尺寸界线、尺寸箭头、尺寸数字B.尺寸界线、尺寸线及其终端、尺寸数字C.尺寸数字、尺寸线及其终端、尺寸箭头D.尺寸线、尺寸界线、尺寸数字4.标注直径尺寸时应在尺寸数字前加（ B ）。
A.RB.ΦC.MD. t5.制图国家标准规定，机械图样中尺寸标注的单位一律为（ B ）。
A.微米B.毫米C.厘米D.米二、判断题1.（√）图样中书写汉字的字体，应为长仿宋体。
2.（√）国家制图标准规定，可见的轮廓线用粗实线绘制。
3.（× ）制图国家标准规定，各种图线粗细均相同。
4.（√ ）绘制圆的中心线时，圆心应为点画线中线段的交点。
5.（× ）标注尺寸线为竖直方向的尺寸时，尺寸数字一律写在尺寸线的右方。
6.（√）制图国家标准规定，无论图幅大小装订边的尺寸均为25mm。
7.（√ ）绘制机械图样时，应尽量采用1:1的比例。
模块2一、判断题1.（√ ）点在三投影面体系中的位置，可以用坐标来表示。
2.（√ ）绘制机械图样主要采用正投影法。
3.（√ ）水平线的水平投影反应实长。
4.（× ）在点线面的投影图中，点的投影一律用大写字母表示。
5.（× ）水平线的正面投影反映直线的实长。
6.（√ ）正垂面的正面投影积聚为直线。
二、简答题1.直线相对于投影面的位置有几种？直线相对于投影面的位置有三种：投影面垂直线、投影面平行线、一般位置直线。
2.投影面垂直线的投影有何特点？具有积聚性。
3.投影面平行线的投影有何特点？具有实型性。
4.两直线的相对位置有几种？三种：相交、平行、交叉。
汽车零部件识图第七章汽车装配图
图7-4 接触面和配合面的画法
12
任务一 认识装配图
二、装配图的表达方法
2．装配图的规定画法---剖面线的画法
装配图中，同一零件剖面线的方向和间隔应相同，如图7-4所示；相邻 两零件剖面线的倾斜方向应相反，或方向一致而间隔不等，如图7-5所示。 此外，断面厚度在2 mm以下的图形，允许以涂黑的方式来代替剖面线，如 图7-5中的垫片。
任务一 认识装配图 3．装配图的特殊画法---拆卸画法
在装配图中，若某些零件的 结构、位置和装配关系已经表达 清楚，或当某些零件遮住了其后 需要表达的零件时，可将这类零 件拆卸不画，但需在拆卸后的视 图上方注明“拆去××”字样，如 图7-6中俯视图和左视图所示。
14
图7-6 拆去零件，并沿零件的结合面进行剖切
9
图7-3 球阀立体图Fra bibliotek任务一 认识装配图
二、装配图的表达方法
1．装配图的视图选择
视图 主视图的选择
其他视图的选择
10
选择 一般采用全剖视图或局部剖视图
一般采用左视图或俯视图
11
任务一 认识装配图
二、装配图的表达方法
2．装配图的规定画法---零件间接触面、配合面的画法
凡是相接触、相配 合的两表面，无论其间 隙多大，都必须画成一 条线；凡非接触、非配 合的两表面，无论其间 隙多小，都必须画成两 条线，如图7-4所示。
任务一 认 识 装 配 图 任务二 识 读 装 配 图
任务二 识读装配图
任务引入 汽车上使用了多种液压泵，如转向助力 油泵、机油泵、喷油泵、输油泵等。最典型 的液压泵为齿轮泵，它主要由泵体、泵盖、 主动轴、从动轴、主动齿轮、从动齿轮等组 成，如图7-15所示。试识读该装配图。
13张解剖图让你秒懂汽车发动机系统，值得收藏！
13张解剖图让你秒懂汽车发动机系统，值得收藏！内燃机的分类方法很多，按照不同的分类方法可以把内燃机分成不同的类型，下面让我们来看看内燃机是怎样分类的。
（1）按照所用燃料分类内燃机按照所使用燃料的不同可以分为汽油机和柴油机。
使用汽油为燃料的内燃机称为汽油机；使用柴油机为燃料的内燃机称为柴油机。
汽油机与柴油机比较各有特点；汽油机转速高，质量小，噪音小，起动容易，制造成本低；柴油机压缩比大，热效率高，经济性能和排放性能都比汽油机好。
（2）按照行程分类内燃机按照完成一个工作循环所需的行程数可分为四行程内燃机和二行程内燃机。
把曲轴转两圈(720°)，活塞在气缸内上下往复运动四个行程，完成一个工作循环的内燃机称为四行程内燃机；而把曲轴转一圈(360°)，活塞在气缸内上下往复运动两个行程，完成一个工作循环的内燃机称为二行程内燃机。
汽车发动机广泛使用四行程内燃机。
（3）按照冷却方式分类内燃机按照冷却方式不同可以分为水冷发动机和风冷发动机。
水冷发动机是利用在气缸体和气缸盖冷却水套中进行循环的冷却液作为冷却介质进行冷却的；而风冷发动机是利用流动于气缸体与气缸盖外表面散热片之间的空气作为冷却介质进行冷却的。
水冷发动机冷却均匀，工作可K，冷却效果好，被广泛地应用于现代车用发动机。
（4）按照气缸数目分类内燃机按照气缸数目不同可以分为单缸发动机和多缸发动机。
仅有一个气缸的发动机称为单缸发动机；有两个以上气缸的发动机称为多缸发动机。
如双缸、三缸、四缸、五缸、六缸、八缸、十二缸等都是多缸发动机。
现代车用发动机多采用四缸、六缸、八缸发动机。
（5）按照气缸排列方式分类内燃机按照气缸排列方式不同可以分为单列式和双列式。
单列式发动机的各个气缸排成一列，一般是垂直布置的，但为了降低高度，有时也把气缸布置成倾斜的甚至水平的；双列式发动机把气缸排成两列，两列之间的夹角<180°(一般为90°)称为V型发动机，若两列之间的夹角=180°称为对置式发动机。
汽车机械识图习题集答案
汽车机械识图习题集答案项目一掌握国家标准的相关规定1.1图纸幅面、比例和字体一、填空题1.图纸幅面，A0、 A1、 A2、 A3、 A42.粗实线3.右下角，粗实线，一致4.线性尺寸，线性尺寸，图上尺寸，实际尺寸。
5.实际大小，无关。
6.1mm，必须标注。
7.机件的真实大小。
8.尺寸界线，尺寸线，尺寸数字。
二、字体练习略1.2图线一、填空题1.几何图形，重合2.基本一致3.0.7mm4.0.5～2mm5.细实线6.细点画线7.粗实线8.虚线成为实线的延长线9.细实线10.称中心线，圆心11.粗实线，虚线，点画线二、判断题1.√2.×3.√4.√5.×三、选择题1.A2.D四、线型及尺寸标注略1.3尺寸标注一、填空题1.真实大小，无关2.毫米，必须3.垂直，适当的角度，2 mm4.尺寸线5.箭头和细斜线，箭头型式6.线性尺寸，引出标注7.将该图线断开8.一致，3.59.径向；水平，中断处，上方或外侧10.轮廓线，圆心，“Ф”，“R”，外侧或引出标注11.“SФ”，“SR”。
12.小尺寸，大尺寸13.最后完工时的尺寸二、选择题1.D2.B3.C4.C5.A三、判断题1.×2.×3.√4.√5.×6.√7.√四、略.1五、略项目2 平面图形的基本画法2.1熟悉平面图形绘制的基本方法与步骤一、填空题1.丁字尺，丁字尺。
2.前进方向，画较大的。
3.B，H4.斜度，单向分布。
5.锥度是，双向分布。
6.一致。
7.非圆曲线，光滑地。
二、基本作图练习略三、按照下面图形中的尺寸画出全图形的轮廓略四、根据图形尺寸按比例抄画平面图形略2-2绘制圆弧连接的平面图形一、填空题1.圆弧连接。
2.同心圆法，四心圆弧法。
3.相切。
4.圆心，连接点（即切点）。
5.外连接，内连接。
二、参照右图，完成左图的圆弧连接略三、参照右上角图例，用给定的半径R作圆弧连接略四、用1：1的比例抄画下图略2.3绘制简单的平面图形一、填空题1.尺寸基准，识读定位尺寸。
汽车机械识图项目七-课件2
二、技术要求 ⒈装配要求 ⒉检验要求 ⒊使用要求
三、装配图中零、部件的序号和明细栏
⒈零、部件序号的编排方法 （1）一般规则
①装配图中所有的零、部件都必须编写序号。规格相同 的零件只编一个序号，标准化组件如油杯、滚动轴承、电动 机等，可看作一个整体编一个序号。
②装配图中零、部件的序号应与明细栏中的序号一致。
（2）零、部件序号的通用表示方法
⒉指引线
指引线相互不能相交，也不要与剖面线平行。必要时 可画成折线，但只允许转折一次，如图7-8d所示。对于一 组紧固件及装配关系清楚的零件组，可采用公共指引线， 如图7-9所示。
⒊序号 序号应按顺时针或逆时针方向顺次排列整齐。如在整个图上无法 连续排列时，应尽量在每个水平或垂直方向顺次排列。 ⒋明细栏 明细栏一般由序号、代号、名称、数量、材料、备注等组成。也 可按实际需要设置内容。 明细栏一般配置在装配图中标题栏的上方，按由下而上的顺序填 写。当位置不够时，可紧靠在标题栏的左边自下而上延伸。若不能在 标题栏的上方配置明细栏时，可作为装配图的续页按A4幅面单独给出， 但其顺序应是由下而上填写。
任务四 识读装配图
装配图的读图步骤如下：
⒈概括了解 ⒉了解装配关系和工作原理 ⒊分析零件 ⒋看技术要求，了解有关性能和要求 ⒌综合归纳，想象整体
任务一 认识装配图
一、装配图的用途
任何机器或部件都是由零件按一定的装配关系和技术 要求装配而成的。在生产上用以表达整台机器或机器中的 某些部件的图样就称为总装配图或部件装配图；装配图是 表示部件或机器的工作原理、零件之间的装配关系和相互 位置，联接方式及装配、检验、安装时所需要的尺寸数据 和要求的技术文件。
二、装配图内容
⒈一组视图 ⒉必要的尺寸 ⒊技术要求 ⒋标题栏、零件序号和明细表
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6．归纳总结
· 图9-26是齿轮油泵的轴测图，供看图 时参考。
· 【例9-2】看图9-27所示柱塞泵装配图。
图9-27 柱塞泵装配 图
1．概括了解 2．分析视图 3．分析工作原理 4．分析各零件间的装配连接关系 5．分析零件 6．归纳总结
任务七 由装配图拆画零件图
任务引出
· 这个任务为什么叫作“拆画零件图”？ 在设计一台新机器时，是先画零件图？还 是先画装配图？
相关知识
一、看装配图时要了解的内容
（1）机器或部件的性能、功用和工 作原理
（2）各零件间的装配关系及各零件 的拆装顺序
（3）各零件的主要结构形状和作用
（4）其他系统：润滑系统、防漏系 统等原理和构造
二、看装配图举例
· 【例9-1】看图9-23所示齿轮油泵装配图。
图9-23 齿轮油泵装配图
1．概括了解 2．分析视图 3．分析传动路线和工作原理
任务描述 · 本任务仅对拆画零件图提出几项要求。
相关知识
一、根据装配图拆画零件图的 要求
1．看懂机器或部件的装配图 2．使零件图既符合设计要求也符 合工艺要求
二、根据装配图拆画零件图要注意的 问题
1．零件分类
（1）标准件。 （2）特殊零件。 （3）一般零件。
2．确定表达方案
（1）分离零件。 （2）补全零件结构形状。 （3）确定零件的表达方案。
（2）滚动轴承需要进行密封，一方 面是防止外部的灰尘和水进入轴承，另 一方面是要防止轴承的润滑剂渗漏，如 图9-18所示。
三、防松结构
· 图9-19所示是螺纹紧固件防松的4种方式。
四、便于拆装的结构
（1）滚动轴承常以轴肩定位，为了 维修时便于拆卸，要求轴肩的高度必须 小于轴承内圈或外圈的厚度，如图9-20 所示。
4．分析装配关系
（1）连接方式 （2）配合关系
5．分析零件主要结构形状和用途
（1）从主视图入手，对照零件在各视 图中的投影关系；
（2）根据零件剖面线的方向和间隔， 分清零件的轮廓范围，进而运用形体分 析法并辅以线面分析法进行仔细推敲 。
（3）根据装配图上所标注的配合代 号，了解零件间的配合关系，确定零件 加工精度；
二、特殊画法
1．拆卸画法 2．沿结合面剖切画法 3．单独表示某一零件画法 4．夸大画法
5．假想画法
6．展开画法
· 如图9-4所示。
7．简化画法
（1）在装配图中，允许不画零件的 工艺结构，如图9-5所示。
（2）在装配图中，螺母和螺栓头允 许采用简化画法。
（3）在剖视图中，滚动轴承国标允 许采用规定画法画出一半，另一半采用 通用画法画出，如图9-5所示。
（6）为使螺栓等螺纹紧固件与被连接 表面有良好的接触，在被连接件上做出 沉孔或凸台等结构，如图9-16所示。
二、滚动轴承的定位及密封结构
（1）为防止滚动轴承产生轴向窜动， 必须采用一定的结构固定其内、外圈，图 9-17所示是常用定位结构：台肩、轴肩、 弹性挡圈、端盖凸缘、圆螺母及止动垫圈 和轴端挡圈等。
相关知识
一、零、部件序号
（1）相同的零、部件用同一个序号， 其数量在明细栏中注明。
（2）零、部件序号指引线自所指部分 的可见轮廓内引出，并在末端画一圆点， 如图9-7所示。
（3）当所指部分（很薄的零件或涂 黑的剖面）内无法画圆点时，在指引线 末端画箭头，并指向该部分的轮廓，如 图9-8所示。
（4）一组紧固件以及装配关系清楚 的零件组，经常采用公共指引线，如图 9-9所示。
相关知识
一、规定画法
（1）两个零件的接触表面，只用一 条轮廓线表示，如图9-2所示。
（2）在剖视图中，相互接触的两个 零件的剖面线方向相反。
（3）在剖视图中，若剖切平面通过 实心杆件（如轴、杆等）和标准件（如 螺母、螺栓、键和销等）的轴线时，则 这些零件按不剖画，仅画出外形。
图9-3 转子液压泵
二、技术要求
（1）装配要求。如图9-3所示。 （2）检验要求。如图9-1、图9-3和图923所示。 （3）其他要求。如图9-23、图9-27所示。
任务四 装配图上的零、部件序号和 明细栏
任务引出
· 装配图中的零、部件序号有什么作用？ 装配图中的明细栏又有什么作用？
任务描述
· 本任务介绍装配图中零、部件序号的 编排以及装配图中的明细栏的填写规定。
（5）标准化组件如：油杯、滚动轴 承、电机等，经常被当作一个整体编写 一个编号，如图9-27所示柱塞泵装配图 中的5号件油杯。
（6）零、部件序号沿水平或垂直方 向按顺时针或逆时针方向整齐排列。
二、明细栏பைடு நூலகம்
· 格式如图9-10所示。
任务五 常见装配结构
任务引出
· 常见的装配结构有哪些？这些结构有 什么特殊的要求？
4．确定技术要求
三、拆画零件图举例
· 【例9-3】拆画图9-23所示齿轮油泵的7 号零件右端盖。
1．看懂装配图 2．分离零件 3．确定零件的表达方案 4．标注尺寸 5．确定表面粗糙度与形位公差等 技术要求
· 图9-28所示即根据图9-23所示齿轮油 泵装配图拆画的右端盖零件图。
（2）部件中常采用圆柱销或圆锥销定 位，以保证重装后两零件间相对位置的 精度。
· 为了加工销孔和拆卸销子方便，应尽 量将销孔做成通孔，如图9-21所示。
五、密封结构
· 图9-22给出了两种防漏的典型结构。
任务六 看装配图
任务引出 · 为什么要看装配图？如何看装配图？
任务描述
· 本任务以车用润滑系统中的两种泵为 例，具体介绍看装配图的方法及步骤。
模块九 装配图
任务一 装配图的内容 任务二 装配图的表达方法 任务三 装配图的尺寸标注和技术要求 任务四 装配图上的零、部件序号和明细栏 任务五 常见装配结构 任务六 看装配图 任务七 由装配图拆画零件图
任务一 装配图的内容
任务引出
· 在装配图上有哪些内容？与零件图的 内容有什么区别吗？
任务描述 · 本任务介绍装配图的内容。
相关知识
· 图9-1所示是球阀装配图，其具体内容 如下。
图9-1 球阀
（1）一组图形。 （2）必要的尺寸。 （3）技术要求。 （4）零部件序号、明细栏和标题栏。
任务二 装配图的表达方法
任务引出 · 装配图的表达方法与零件图有区别吗？
任务描述
· 本任务介绍表达机器（或部件）的规 定画法和特殊画法。
（3）两圆锥面配合时，圆锥体的端 面与锥孔底部之间应留有空隙，如图913所示。
（4）两零件有一对直角相交的表面接 触时，在转角处应制出不同的倒角、圆 角或凹槽等结果，以保证接触良好，如 图9-14所示。
（5）为保证螺纹能够拧紧，应适当 加长螺纹尾部，在螺杆上加工出退刀槽， 或者在螺孔上作出凹坑或倒角，如图915所示。
任务三 装配图的尺寸标注和技术要求
任务引出
· 装配图中要标注出所有零件的全部尺 寸吗？装配图中的技术要求有哪些？
任务描述
· 本任务介绍装配图的尺寸标注及技术 要求。
相关知识
一、尺寸标注
1．性能（规格）尺寸 2．装配尺寸
（1）配合尺寸。 （2）相对位置尺寸。
3．安装尺寸 4．外形尺寸 5．其他重要尺寸
任务描述
· 为使零件装配成机器（或部件）后能 达到性能要求，并考虑到机器在调试及日 后维护修理时的拆、装方便，要求装配结 构要合理。
相关知识
一、接触面与配合面
（1）两零件的接触面在同一方向上 只能有一对平面接触，如图9-11所示。
（2）同一方向上的孔和轴只允许有 一对表面相配合，如图9-12所示。
3．确定零件尺寸
（1）装配图上已注出的尺寸 （2）装配图上注出配合代号的尺寸 （3）与标准件相连接或配合的有关尺寸 （4）某些零件在明细栏中给出了尺寸
（5）根据装配图所给出的数据进行 计算的尺寸再注写。
（6）标准结构的尺寸
（7）其他零件结构形状的大小已经 过设计人员的考虑，虽未注尺寸，但基 本上是合适的。
（4）根据常见结构的表达方法和一 些规定画法，识别零件，如轴承、齿轮、 密封结构等。
（5）根据零件序号对照明细栏，找 出零件的数量、材料、规格，帮助了解 零件作用和确定零件在装配图中的位置 和范围；
（6）利用一般零件结构有对称性和 相互连接两零件的接触面应大致相同的 特点，帮助想象零件的结构形状。
