电路基础模拟习题与参考答案一、单选题（共60题，每题1分，共60分）1、大功率、高压缩比、高转速的发动机应选用的火花塞是()。
A、温型B、中型C、热型D、冷型正确答案：D2、导电能力介于导体与绝缘体之间的物质称为()。
A、导体B、绝缘体C、半导体D、以上皆正确正确答案：C3、下列说法中,正确的是()。
A、一段通电导线在磁场某处受到的力大,该处的磁感应强度就大B、在磁感应强度为B的匀强磁场中,放入一面积为S的线框,通过线框的磁通一定为Φ=BSC、磁力线密处的磁感应强度大D、通电导线在磁场中受力为零,磁感应强度一定为零正确答案：A4、两只额定电压相同的电阻串联接在电路中,其阻值较大的电阻发热()。
A、较小B、较大C、相同正确答案：B5、电流的单位是()(填空题)A、AB、VC、ΩD、以上皆正确；正确答案：A6、电场力在单位时间内所做的功称为()。
A、耗电量C、功耗D、电功率正确答案：D7、人体可长时间承受多少毫安以下工作电流()。
A、30B、20C、50D、以上皆正确正确答案：A8、指出下面正确的句子是()。
A、变压器可以改变交流电的电压B、变压器可以改变直流电的电压C、变压器可以改变交流电压,也可以改变直流电压D、以上皆正确正确答案：B9、如果两个正弦交流电的相位差为π那么两者称为()。
A、反相B、正交C、同相D、以上皆正确正确答案：A10、理想电容上的电流与电压的关系()。
A、电流滞后电压450B、电流超前电压450C、电流超前电压900D、电流滞后电压900正确答案：C11、频率是反映交流电变化的()。
A、大小B、快慢C、位置正确答案：B12、并联电路中,电流的分配与电阻成()。
B、反比C、2:1D、正比正确答案：B13、随时间变化的电流电压和功率的瞬时值分别用()。
A、i、u、pB、I、u、pC、I、U、PD、以上皆正确正确答案：A14、在纯电容电路中电流超前电压()。
A、1π/5B、3π/2C、π/2D、以上皆正确正确答案：A15、一个电热器从220V的电源取用的功率为1000W,如将它接到110V的电源上,则取用的功率为()W。
模拟电路课后习题答案 Final approval draft on November 22, 2020第七章 习题与思考题◆◆ 习题 7-1 在图P7-1所示的放大电路中，已知R 1=R 2=R 5=R 7=R 8=10k Ω，R 6=R 9=R 10=20k Ω：① 试问R 3和R 4分别应选用多大的电阻； ② 列出u o1、u o2和u o 的表达式；③ 设u I1=3V ，u I2=1V ，则输出电压u o ＝解：① Ω=Ω==k k R R R 5)10//10(//213，Ω≈Ω==k k R R R 67.6)20//10(//654 ② 1111211010I I I o u u u R R u -=-=-=，2226525.1)20101()1(I I I o u u u R R u =+=+=， ③ V V u u u I I o 9)1332(3221=⨯+⨯=+=本题的意图是掌握反相输入、同相输入、差分输入比例运算电路的工作原理，估算三种比例电路的输入输出关系。
◆◆ 习题 7-2 在图P7-2所示电路中，写出其输出电压u O 的表达式。
解：本题的意图是掌握反相输入和同相输入比例 电路的输入、输出关系。
◆◆ 习题 7-3 试证明图P7-3中，)(11221I I o u u R R u -=）＋（解：◆◆ 解：◆◆ 解：◆◆ 习题 7-6 试设计一个比例运算放大器，实现以下运算关系：u O =。
请要求画出电路原理图，并估算各电阻的阻值。
希望所用电阻的阻抗在20k Ω至200k Ω的范围内。
解：上图为实现本题目要求的一种设计方案，使5.0)1()5.0(21=-⨯-=⋅=uf uf uf A A A ，即I O u u 5.0=。
本题的意图是在深入掌握各种比例运算电路性能的基础上，采用适当电路实现给定的运算关系。
以上只是设计方案之一。
◆◆ 习题 7-71为阻值在1k Ω~10k Ω之间可调的电位器，R 2=R 3=20k Ω，R 4=R 5=33k Ω，R 6=R 7=100k Ω，试估算电路的输出电压与输入电压之间的比例系数的可调范围。
电路基础模拟练习题含参考答案一、单选题（共70题，每题1分，共70分）1、由欧姆定律R=U/I可知,以下正确的是( )。
A、导体的电阻与电压成正比,与电流成反比B、家在导体两端的电压和流过的电流的比值为常数C、通过电阻的电流越小则电阻越大D、加在导体两端的电压越大，则电阻越大正确答案：A2、电流的单位是( )(填空题)A、AB、VC、ΩD、以上皆正确；正确答案：A3、人体电阻是3000-4000Ω ,流过人体的电流是5mA,问人体电压不能大于()。
A、15VB、18VC、20VD、25V正确答案：C4、节点电位法是以( )为求解对象。
A、节点电位B、支路电阻C、支路电流正确答案：A5、晶体三极管工作在放大状态的条件是( )。
A、发射结正偏,集电结正偏B、发射结正偏,集电结反偏C、发射结反偏,集电结反偏D、以上皆正确正确答案：A6、如果两个正弦交流电的相位差为π那么两者称为( )。
A、反相B、正交C、同相D、以上皆正确E、314tF、100G、sinH、以上皆正确正确答案：A7、电路中主要物理量是( )。
A、电流，电压，电功率B、电压，电功率C、电流，电功率D、以上皆正确正确答案：A8、相位是反映交流电A、快慢B、大小C、位置正确答案：C9、电容器在直流稳态电路中相当于( )。
A、低通滤波器B、高通滤波器C、开路D、短路正确答案：C10、正弦交流电的幅值就是( )。
A、正弦交流电最大值的2倍B、正弦交流电最大值C、正弦交流电最大值的倍D、正弦交流电波形正负之和正确答案：B11、汽车上常用的发电机是( )。
A、单相交流发电机B、三相同步硅整流交流发电机C、直流发电机D、以上皆正确正确答案：B12、在正弦交流电中最大值是有效值的( )倍。
A、√2B、2C、√3D、以上皆正确正确答案：A13、不同标称电压的继电器是否可换用( )。
A、不一定B、可短时C、不可以D、可以正确答案：D14、已知正弦电压在t =0时为220V,其\bM-(?}?j??e?\bI它的有效值为( )。

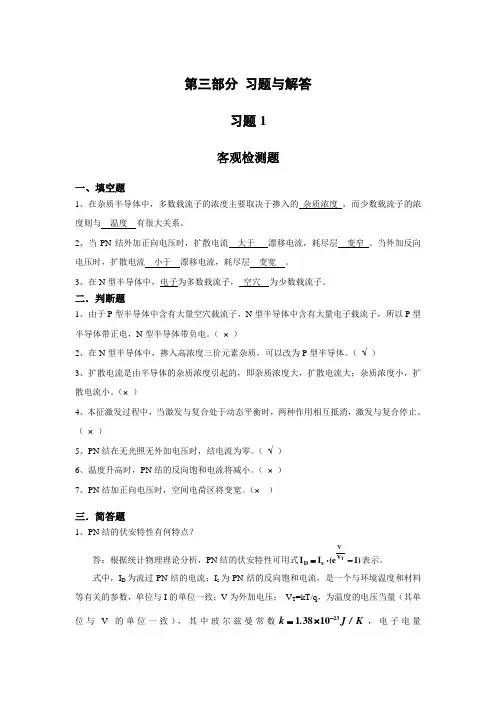

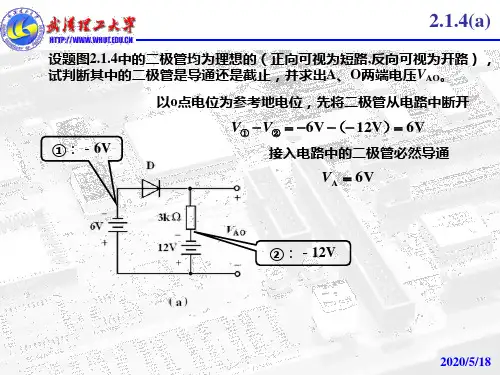

第三部分 习题与解答习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度则与 温度 有很大关系。
2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。
当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。
3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。
二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。
（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。
（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。
（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。
（ × ）5、PN 结在无光照无外加电压时，结电流为零。
（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。
（ × ）7、PN 结加正向电压时，空间电荷区将变宽。
（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。
式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则)V (2.11594TV T =，在常温（T=300K ）下，V T =25.875mV=26mV 。
当外加正向电压，即V 为正值，且V 比V T 大几倍时，1e TV V >>，于是TV V s eI I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V <<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。
