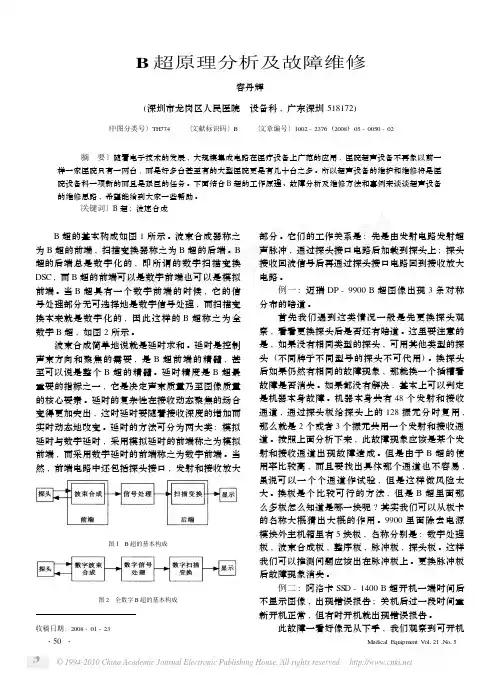

收稿日期:2008-01-23B 超原理分析及故障维修容丹辉(深圳市龙岗区人民医院　设备科,广东深圳518172)〔中图分类号〕TH774 〔文献标识码〕B 〔文章编号〕1002-2376(2008)05-0050-02 〔摘　要〕随着电子技术的发展,大规模集成电路在医疗设备上广范的应用,医院超声设备不再象以前一样一家医院只有一两台,而是好多台甚至有的大型医院更是有几十台之多。

所以超声设备的维护和维修将是医院设备科一项新的而且是艰巨的任务。

下面结合B 超的工作原理、故障分析及维修方法和事例来谈谈超声设备的维修思路,希望能给到大家一些帮助。

〔关键词〕B 超;波速合成 B 超的基本构成如图1所示。

波束合成器称之为B 超的前端,扫描变换器称之为B 超的后端。

B 超的后端总是数字化的,即所谓的数字扫描变换DSC ,而B 超的前端可以是数字前端也可以是模拟前端。

当B 超具有一个数字前端的时候,它的信号处理部分无可选择地是数字信号处理,而扫描变换本来就是数字化的,因此这样的B 超称之为全数字B 超,如图2所示。

波束合成简单地说就是延时求和。

延时是控制声束方向和聚焦的需要,是B 超前端的精髓,甚至可以说是整个B 超的精髓。

延时精度是B 超最重要的指标之一,它是决定声束质量乃至图像质量的核心要素。

延时的复杂性在接收动态聚焦的场合变得更加突出,这时延时要随着接收深度的增加而实时动态地改变。

延时的方法可分为两大类:模拟延时与数字延时,采用模拟延时的前端称之为模拟前端,而采用数字延时的前端称之为数字前端。

当然,前端电路中还包括探头接口,发射和接收放大图1　B超的基本构成图2　全数字B 超的基本构成部分。

它们的工作关系是:先是由发射电路发射超声脉冲,通过探头接口电路后加载到探头上;探头接收回波信号后再通过探头接口电路回到接收放大电路。

例一:迈瑞DP -9900B 超图像出现3条对称分布的暗道。

首先我们遇到这类情况一般是先更换探头观察,看看更换探头后是否还有暗道。

经验教训（一） • 超声探头外壳裂开不能用水浸泡。因为里面有导电性的化 学物质，遇水后导致探头扫描图像质量下降。
经验教训（二）
• 案例机型：啊洛卡a10 • 故障现象：其中一个高 频探头出现伪影。 • 故障分析：更换其他探 头试机，伪影“消失” 。 • 开始怀疑探头故障，后 经厂家工程师检查，系 主机通道板故障。因为 其他探头的伪影比较微 弱，高频探头的伪影比
主机故障（三） • 故障现象：操作过程中突然死机，重启之后工作不久又死 机。 • 故障分析：考虑机器过热保护，用手触摸主机体表是否发 热可帮助诊断。发热原因多数由于灰尘堵塞散热风口或者 散热风扇故障。 • 处理方法：清理灰尘、更换散热风扇 • 案例：GE LOGIQ 9 、GE LOGEQ E9、 惠普5500等。
轨迹球故障 • 故障现象：轨迹球不受控制，或者运动不灵活。 • 故障分析：检查轨迹球是否有灰尘阻塞，或者光耦是否坏 了。 • 处理方法：清理灰尘，或更换光耦。
显示器故障（一） • 故障现象：显示器黑屏 • 故障分析：检查医生工作站是否有图像 • 处理方法：考虑维修的性价比，可以建议更换显示器。
显示器故障（二） • 故障现象：显示器偶尔黑屏，图像传输到医生工作站后彩 色失真。 • 故障分析：检查医生工作站是否有图像，检查图像传输信 号线是否断线。 • 处理方法：偶尔黑屏在不影响工作的情况下可暂不处理， 图像失真情况先考虑更换信号线。
常见故障 • • • • 探头故障 键盘及轨迹球故障 显示故障 主机故障
探头故障（一） • 故障现象：探头表面有气泡，显示图像对应位置有气泡状 伪影。 • 故障分析：由于探头的发射晶体和外包材料不同，导热系 数等不同步，使用久了就出现此种情况。 • 处理方法：更换外包材料重新粘合。效果视各公司的维修 水平有差异。

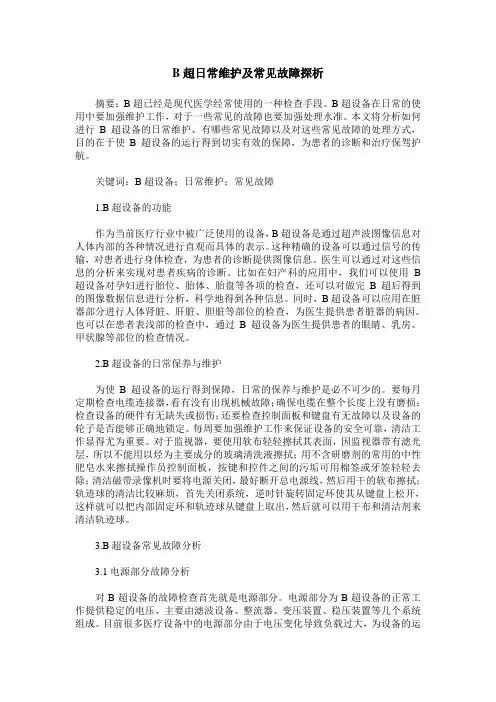

B超日常维护及常见故障探析摘要：B超已经是现代医学经常使用的一种检查手段。

B超设备在日常的使用中要加强维护工作，对于一些常见的故障也要加强处理水准。

本文将分析如何进行B超设备的日常维护、有哪些常见故障以及对这些常见故障的处理方式，目的在于使B超设备的运行得到切实有效的保障，为患者的诊断和治疗保驾护航。

关键词：B超设备；日常维护；常见故障1.B超设备的功能作为当前医疗行业中被广泛使用的设备，B超设备是通过超声波图像信息对人体内部的各种情况进行直观而具体的表示。

这种精确的设备可以通过信号的传输，对患者进行身体检查，为患者的诊断提供图像信息。

医生可以通过对这些信息的分析来实现对患者疾病的诊断。

比如在妇产科的应用中，我们可以使用B 超设备对孕妇进行胎位、胎体、胎盘等各项的检查，还可以对做完B超后得到的图像数据信息进行分析，科学地得到各种信息。

同时，B超设备可以应用在脏器部分进行人体肾脏、肝脏、胆脏等部位的检查，为医生提供患者脏器的病因。

也可以在患者表浅部的检查中，通过B超设备为医生提供患者的眼睛、乳房、甲状腺等部位的检查情况。

2.B超设备的日常保养与维护为使B超设备的运行得到保障，日常的保养与维护是必不可少的。

要每月定期检查电缆连接器，看有没有出现机械故障；确保电缆在整个长度上没有磨损；检查设备的硬件有无缺失或损伤；还要检查控制面板和键盘有无故障以及设备的轮子是否能够正确地锁定。

每周要加强维护工作来保证设备的安全可靠，清洁工作显得尤为重要。

对于监视器，要使用软布轻轻擦拭其表面，因监视器带有滤光层，所以不能用以烃为主要成分的玻璃清洗液擦拭；用不含研磨剂的常用的中性肥皂水来擦拭操作员控制面板，按键和控件之间的污垢可用棉签或牙签轻轻去除；清洁磁带录像机时要将电源关闭，最好断开总电源线，然后用干的软布擦拭；轨迹球的清洁比较麻烦，首先关闭系统，逆时针旋转固定环使其从键盘上松开，这样就可以把内部固定环和轨迹球从键盘上取出，然后就可以用干布和清洁剂来清洁轨迹球。
