直流伺服电机的控制与驱动

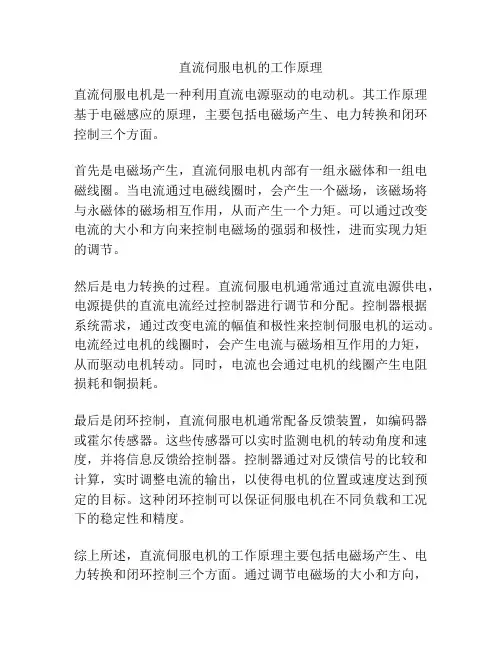

直流伺服电机的工作原理
直流伺服电机是一种利用直流电源驱动的电动机。

其工作原理基于电磁感应的原理，主要包括电磁场产生、电力转换和闭环控制三个方面。

首先是电磁场产生，直流伺服电机内部有一组永磁体和一组电磁线圈。

当电流通过电磁线圈时，会产生一个磁场，该磁场将与永磁体的磁场相互作用，从而产生一个力矩。

可以通过改变电流的大小和方向来控制电磁场的强弱和极性，进而实现力矩的调节。

然后是电力转换的过程。

直流伺服电机通常通过直流电源供电，电源提供的直流电流经过控制器进行调节和分配。

控制器根据系统需求，通过改变电流的幅值和极性来控制伺服电机的运动。

电流经过电机的线圈时，会产生电流与磁场相互作用的力矩，从而驱动电机转动。

同时，电流也会通过电机的线圈产生电阻损耗和铜损耗。

最后是闭环控制，直流伺服电机通常配备反馈装置，如编码器或霍尔传感器。

这些传感器可以实时监测电机的转动角度和速度，并将信息反馈给控制器。

控制器通过对反馈信号的比较和计算，实时调整电流的输出，以使得电机的位置或速度达到预定的目标。

这种闭环控制可以保证伺服电机在不同负载和工况下的稳定性和精度。

综上所述，直流伺服电机的工作原理主要包括电磁场产生、电力转换和闭环控制三个方面。

通过调节电磁场的大小和方向，
利用电力转换将电能转化为力矩，然后通过闭环控制使电机按照预定目标进行位置或速度调节。

这种原理使得直流伺服电机在许多领域中得到广泛应用，包括工业自动化、机械加工、机器人技术等。

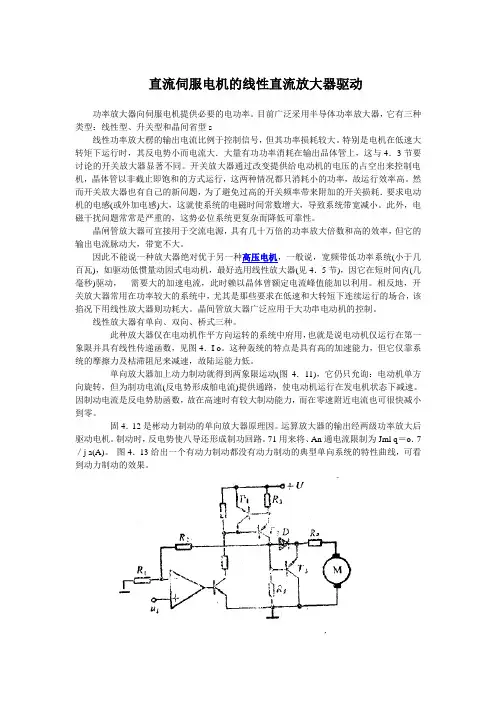

直流伺服电机的线性直流放大器驱动功率放大器向伺服电机提供必要的电功率。

目前广泛采用半导体功率放大器，它有三种类型：线性型、升关型和晶间省型s线性功率放大楞的输出电流比例于控制信号，但其功率损耗较大。

特别是电机在低速大转矩下运行时，其反电势小而电流大．大量有功功率消耗在输出品体管上，这与4．3节要讨论的开关放大器显著不同。

开关放大器通过改变提供给电动机的电压的占空出来控制电机，晶体管以非截止即饱和的方式运行，这两种情况都只消耗小的功率，故运行效率高。

然而开关放大器也有自己的新问题，为了避免过高的开关频率带来附加的开关损耗．要求电动机的电感(或外加电感)大，这就使系统的电磁时间常数增大，导致系统带宽减小。

此外，电磁干扰问题常常是严重的，这势必位系统更复杂而降低可靠性。

晶闸管放大器可宜接用于交流电源，具有几十万倍的功率放大倍数和高的效率，但它的输出电流脉动大，带宽不大。

因此不能说一种放大器绝对优于另一种高压电机，一般说，宽频带低功率系统(小于几百瓦)，如驱动低惯量动因式电动机，最好选用线性放大器(见4．5节)，因它在短时间内(几毫秒)驱动，需要大的加速电流，此时赖以晶体曾额定电流峰值能加以利用。

相反地，开关放大器常用在功率较大的系统中，尤其是那些要求在低速和大转短下连续运行的场合，该掐况下用线性放大器则功耗大。

晶间管放大器广泛应用于大功串电动机的控制。

线性放大器有单向、双向、桥式三种。

此种放大器仅在电动机作平方向运转的系统中府用，也就是说电动机仅运行在第一象限并具有线性传递函数，见图4．I o。

这种轰统的特点是具有高的加速能力，但它仅靠系统的摩擦力及枯滞阻尼来减速，故陆运能力低。

单向放大器加上动力制动就得到两象限运动(图4．11)，它仍只允询：电动机单方向旋转，但为制功电流(反电势形成舶电流)提供通路，使电动机运行在发电机状态下减速。

因制动电流是反电势肋函数，故在高速时有较大制动能力，而在零速附近电流也可很快减小到零。

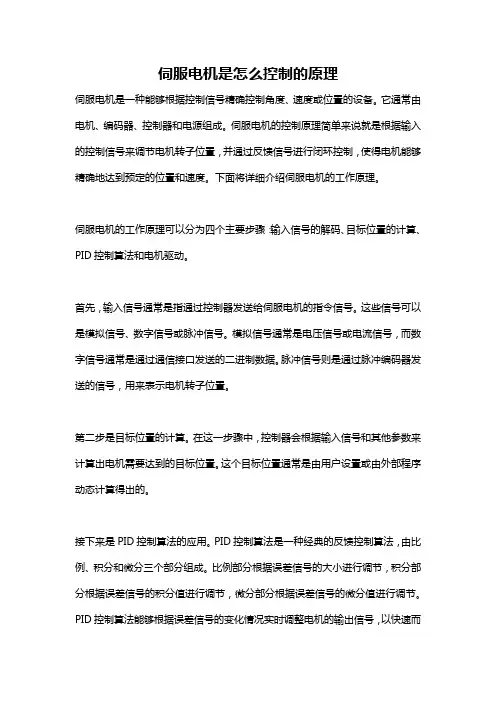

伺服电机是怎么控制的原理伺服电机是一种能够根据控制信号精确控制角度、速度或位置的设备。

它通常由电机、编码器、控制器和电源组成。

伺服电机的控制原理简单来说就是根据输入的控制信号来调节电机转子位置，并通过反馈信号进行闭环控制，使得电机能够精确地达到预定的位置和速度。

下面将详细介绍伺服电机的工作原理。

伺服电机的工作原理可以分为四个主要步骤：输入信号的解码、目标位置的计算、PID控制算法和电机驱动。

首先，输入信号通常是指通过控制器发送给伺服电机的指令信号。

这些信号可以是模拟信号、数字信号或脉冲信号。

模拟信号通常是电压信号或电流信号，而数字信号通常是通过通信接口发送的二进制数据。

脉冲信号则是通过脉冲编码器发送的信号，用来表示电机转子位置。

第二步是目标位置的计算。

在这一步骤中，控制器会根据输入信号和其他参数来计算出电机需要达到的目标位置。

这个目标位置通常是由用户设置或由外部程序动态计算得出的。

接下来是PID控制算法的应用。

PID控制算法是一种经典的反馈控制算法，由比例、积分和微分三个部分组成。

比例部分根据误差信号的大小进行调节，积分部分根据误差信号的积分值进行调节，微分部分根据误差信号的微分值进行调节。

PID控制算法能够根据误差信号的变化情况实时调整电机的输出信号，以快速而准确地将电机转子位置调整到目标位置。

最后一步是电机驱动。

电机驱动器负责将控制器输出的信号转换成对电机的驱动信号，以使电机产生相应的运动。

电机驱动器通常根据输入信号的类型和电机的驱动方式进行配置。

例如，对于直流伺服电机，可以使用H桥驱动器来实现正反转和速度控制；对于步进伺服电机，可以使用微步驱动器来实现精确控制。

在伺服电机运行过程中，反馈信号起着至关重要的作用。

常见的反馈设备包括编码器、霍尔传感器和位置传感器等。

这些设备能够实时监测电机转子位置，并将实际位置信息反馈给控制器。

通过比较实际位置和目标位置的差异，控制器可以自动调整输出信号，使电机能够精确地达到目标位置。

伺服电机及其控制原理伺服电机是一种能够根据外部控制信号来实现准确位置控制的电动机。

它通过搭配编码器或传感器，能够反馈运动信息，实现高精度的运动控制。

伺服电机广泛应用于机器人、自动化设备、工业生产线以及医疗仪器等领域。

伺服电机的工作原理可以简单描述为：通过控制器将目标位置和当前位置进行比较，计算出位置偏差，并通过电机驱动器控制电机旋转，使得位置偏差最小化，从而实现精确的位置控制。

通常情况下，伺服电机控制系统由以下几个主要组成部分构成：1.电机：伺服电机通常采用直流电机或交流电机，有时也会采用步进电机。

电机的类型和规格取决于具体的应用需求。

2.编码器或传感器：它们负责检测电机的位置或运动状态，并将这些信息反馈给控制器。

编码器可以采用不同的工作原理（如光电式、磁电式等），用于提供高精度的位置反馈。

3.控制器：控制器是伺服系统的核心部件，其功能是接收来自外部的指令信号，并输出给电机驱动器。

控制器通常采用微处理器或数字信号处理器（DSP）来实现控制算法，并与编码器/传感器配合使用，实现位置反馈和误差校正。

4.电机驱动器：电机驱动器负责将来自控制器的指令信号转化为电流或电压输出，控制电机的旋转。

电机驱动器通常包含功率放大器、保护电路和信号转换电路等部分。

伺服电机的控制原理基于闭环反馈控制的思想，主要包括位置控制和速度控制两个方面。

对于位置控制，控制器将目标位置与当前位置进行比较，并计算出位置误差。

根据误差大小和方向，控制器调整输出信号，通过电机驱动器控制电机的旋转，使得位置误差最小化。

位置反馈信号由编码器或传感器提供，控制器通过比较反馈信号和目标位置来实现闭环控制。

对于速度控制，控制器将目标速度与当前速度进行比较，并计算速度误差。

根据误差大小和方向，控制器调整输出信号，通过电机驱动器控制电机的转速，使得速度误差最小化。

速度反馈信号通常由编码器或传感器提供，控制器通过比较反馈信号和目标速度来实现闭环控制。

在实际应用中，伺服电机控制系统还需要考虑加速度、阻尼等因素，以实现更加精确的运动控制。

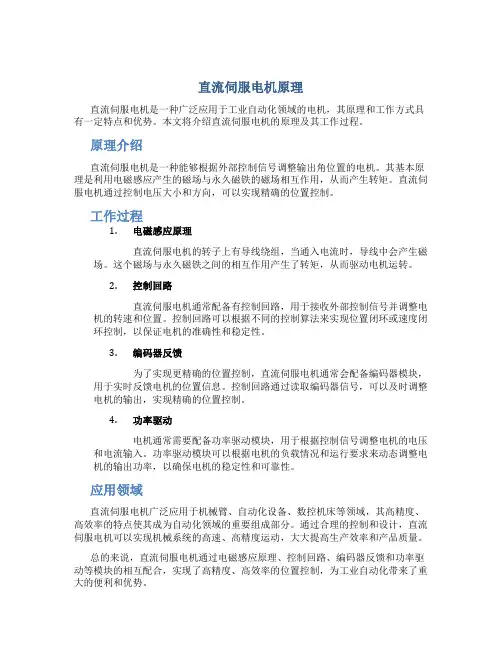

直流伺服电机原理直流伺服电机是一种广泛应用于工业自动化领域的电机，其原理和工作方式具有一定特点和优势。

本文将介绍直流伺服电机的原理及其工作过程。

原理介绍直流伺服电机是一种能够根据外部控制信号调整输出角位置的电机。

其基本原理是利用电磁感应产生的磁场与永久磁铁的磁场相互作用，从而产生转矩。

直流伺服电机通过控制电压大小和方向，可以实现精确的位置控制。

工作过程1.电磁感应原理直流伺服电机的转子上有导线绕组，当通入电流时，导线中会产生磁场。

这个磁场与永久磁铁之间的相互作用产生了转矩，从而驱动电机运转。

2.控制回路直流伺服电机通常配备有控制回路，用于接收外部控制信号并调整电机的转速和位置。

控制回路可以根据不同的控制算法来实现位置闭环或速度闭环控制，以保证电机的准确性和稳定性。

3.编码器反馈为了实现更精确的位置控制，直流伺服电机通常会配备编码器模块，用于实时反馈电机的位置信息。

控制回路通过读取编码器信号，可以及时调整电机的输出，实现精确的位置控制。

4.功率驱动电机通常需要配备功率驱动模块，用于根据控制信号调整电机的电压和电流输入。

功率驱动模块可以根据电机的负载情况和运行要求来动态调整电机的输出功率，以确保电机的稳定性和可靠性。

应用领域直流伺服电机广泛应用于机械臂、自动化设备、数控机床等领域，其高精度、高效率的特点使其成为自动化领域的重要组成部分。

通过合理的控制和设计，直流伺服电机可以实现机械系统的高速、高精度运动，大大提高生产效率和产品质量。

总的来说，直流伺服电机通过电磁感应原理、控制回路、编码器反馈和功率驱动等模块的相互配合，实现了高精度、高效率的位置控制，为工业自动化带来了重大的便利和优势。

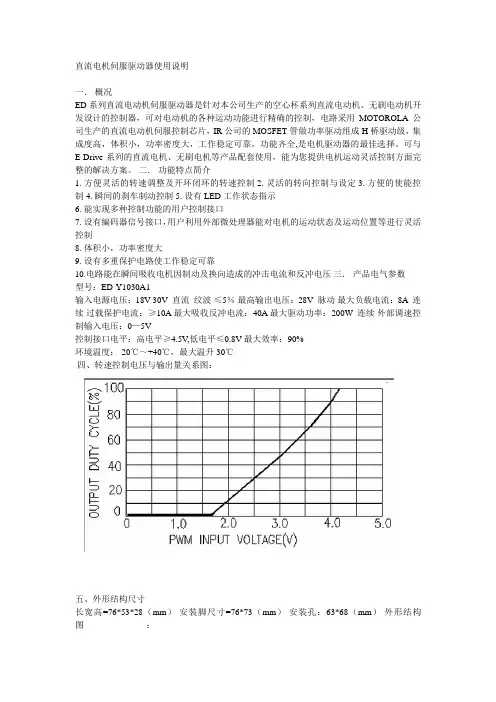

直流电机伺服驱动器使用说明一．概况ED系列直流电动机伺服驱动器是针对本公司生产的空心杯系列直流电动机、无刷电动机开发设计的控制器，可对电动机的各种运动功能进行精确的控制，电路采用MOTOROLA公司生产的直流电动机伺服控制芯片，IR公司的MOSFET管做功率驱动组成H桥驱动级，集成度高，体积小，功率密度大，工作稳定可靠，功能齐全,是电机驱动器的最佳选择。

可与E-Drive系列的直流电机、无刷电机等产品配套使用，能为您提供电机运动灵活控制方面完整的解决方案。

二．功能特点简介1. 方便灵活的转速调整及开环闭环的转速控制2. 灵活的转向控制与设定3. 方便的使能控制4. 瞬间的刹车制动控制5. 设有LED工作状态指示6. 能实现多种控制功能的用户控制接口7. 设有编码器信号接口，用户利用外部微处理器能对电机的运动状态及运动位置等进行灵活控制8. 体积小，功率密度大9. 设有多重保护电路使工作稳定可靠10.电路能在瞬间吸收电机因制动及换向造成的冲击电流和反冲电压三．产品电气参数型号：ED-Y1030A1输入电源电压：18V-30V 直流纹波≤5％最高输出电压：28V 脉动最大负载电流：8A 连续过载保护电流：≥10A 最大吸收反冲电流：40A 最大驱动功率：200W 连续外部调速控制输入电压：0—5V控制接口电平：高电平≥4.5V,低电平≤0.8V 最大效率：90%环境温度：-20℃～+40℃，最大温升30℃四、转速控制电压与输出量关系图：五、外形结构尺寸长宽高=76*53*28（mm）安装脚尺寸=76*73（mm）安装孔：63*68（mm）外形结构图：六、控制接口端1.控制接口采用TTL逻辑电平控制，用户可通过外部数字电路或单片微处理器的逻辑电平对电机的各种运动功能进行控制，可利用DA数模转换电路并配合8、9脚的转速信号对电机转速进行闭环控制. 控制逻辑时序如下:2.编码器输出信号的控制：*电路采用光电增量式编码器，用户可通过8、9、10、脚提供的编码器信号对电机的运动进行灵活控制，其中8、9脚为编码器的转动脉冲信号8为A相、9为B相，10脚为编码器零位信号。

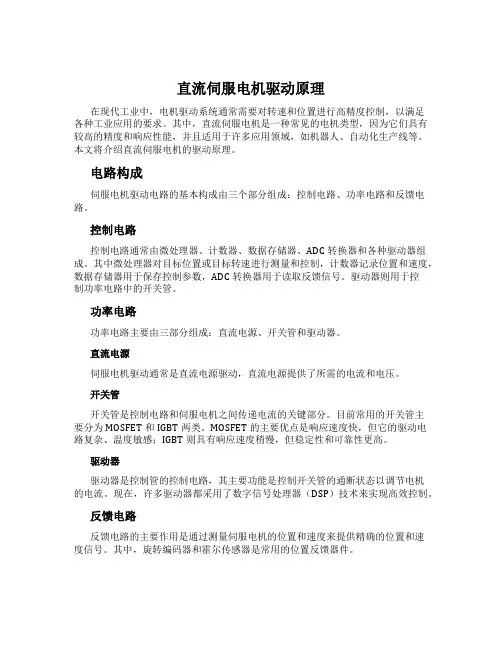

直流伺服电机驱动原理在现代工业中，电机驱动系统通常需要对转速和位置进行高精度控制，以满足各种工业应用的要求。

其中，直流伺服电机是一种常见的电机类型，因为它们具有较高的精度和响应性能，并且适用于许多应用领域，如机器人、自动化生产线等。

本文将介绍直流伺服电机的驱动原理。

电路构成伺服电机驱动电路的基本构成由三个部分组成：控制电路、功率电路和反馈电路。

控制电路控制电路通常由微处理器、计数器、数据存储器、ADC转换器和各种驱动器组成。

其中微处理器对目标位置或目标转速进行测量和控制，计数器记录位置和速度，数据存储器用于保存控制参数，ADC转换器用于读取反馈信号。

驱动器则用于控制功率电路中的开关管。

功率电路功率电路主要由三部分组成：直流电源、开关管和驱动器。

直流电源伺服电机驱动通常是直流电源驱动，直流电源提供了所需的电流和电压。

开关管开关管是控制电路和伺服电机之间传递电流的关键部分。

目前常用的开关管主要分为MOSFET和IGBT两类。

MOSFET的主要优点是响应速度快，但它的驱动电路复杂、温度敏感；IGBT则具有响应速度稍慢，但稳定性和可靠性更高。

驱动器驱动器是控制管的控制电路，其主要功能是控制开关管的通断状态以调节电机的电流。

现在，许多驱动器都采用了数字信号处理器（DSP）技术来实现高效控制。

反馈电路反馈电路的主要作用是通过测量伺服电机的位置和速度来提供精确的位置和速度信号。

其中，旋转编码器和霍尔传感器是常用的位置反馈器件。

控制原理伺服电机驱动控制原理可以简化为下面三个步骤：目标位置或目标速度的设定微处理器根据控制参数和输入信号来确定目标位置或目标速度的设定值。

实际位置或实际速度的测量通过旋转编码器或霍尔传感器来测量伺服电机的实际位置或实际速度，并将它们转换为电量信号传送到控制电路中。

控制输出信号的产生微处理器通过控制电路将输出信号发送到功率电路中，控制器驱动马达根据输出信号进行控制，从而实现伺服电机的位置或速度控制。

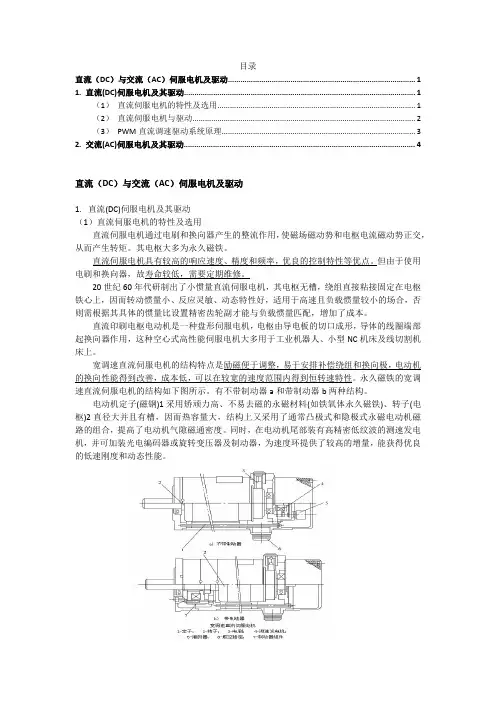

目录直流（DC）与交流（AC）伺服电机及驱动 (1)1.直流(DC)伺服电机及其驱动 (1)（1）直流伺服电机的特性及选用 (1)（2）直流伺服电机与驱动 (2)（3）PWM直流调速驱动系统原理 (3)2.交流(AC)伺服电机及其驱动 (4)直流（DC）与交流（AC）伺服电机及驱动1.直流(DC)伺服电机及其驱动（1）直流伺服电机的特性及选用直流伺服电机通过电刷和换向器产生的整流作用，使磁场磁动势和电枢电流磁动势正交，从而产生转矩。

其电枢大多为永久磁铁。

直流伺服电机具有较高的响应速度、精度和频率，优良的控制特性等优点。

但由于使用电刷和换向器，故寿命较低，需要定期维修。

20世纪60年代研制出了小惯量直流伺服电机，其电枢无槽，绕组直接粘接固定在电枢铁心上，因而转动惯量小、反应灵敏、动态特性好，适用于高速且负载惯量较小的场合，否则需根据其具体的惯量比设置精密齿轮副才能与负载惯量匹配，增加了成本。

直流印刷电枢电动机是一种盘形伺服电机，电枢由导电板的切口成形，导体的线圈端部起换向器作用，这种空心式高性能伺服电机大多用于工业机器人、小型NC机床及线切割机床上。

宽调速直流伺服电机的结构特点是励磁便于调整，易于安排补偿绕组和换向极，电动机的换向性能得到改善，成本低，可以在较宽的速度范围内得到恒转速特性。

永久磁铁的宽调速直流伺服电机的结构如下图所示。

有不带制动器a和带制动器b两种结构。

电动机定子(磁钢)1采用矫顽力高、不易去磁的永磁材料(如铁氧体永久磁铁)、转子(电枢)2直径大并且有槽，因而热容量大，结构上又采用了通常凸极式和隐极式永磁电动机磁路的组合，提高了电动机气隙磁通密度。

同时，在电动机尾部装有高精密低纹波的测速发电机，并可加装光电编码器或旋转变压器及制动器，为速度环提供了较高的增量，能获得优良的低速刚度和动态性能。

日本发那科(FANUC)公司生产的用于工业机器人、CNC机床、加工中心(MC)的L系列(低惯量系列)、M系列(中惯量系列)和H系列(大惯量系列直流伺服电机）。

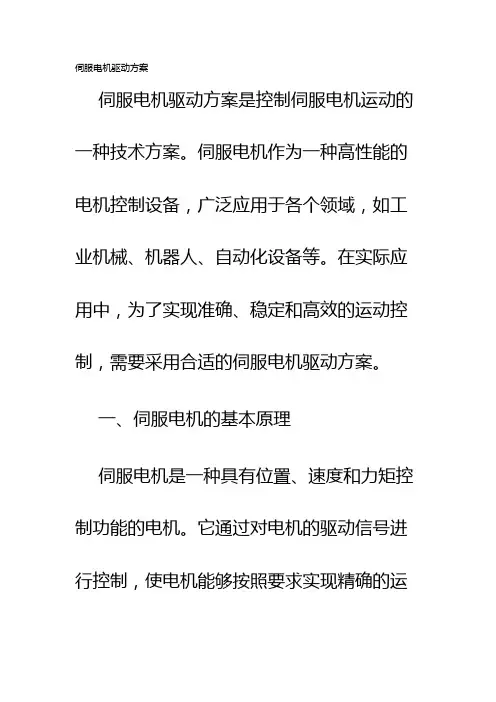

伺服电机驱动方案伺服电机驱动方案是控制伺服电机运动的一种技术方案。

伺服电机作为一种高性能的电机控制设备，广泛应用于各个领域，如工业机械、机器人、自动化设备等。

在实际应用中，为了实现准确、稳定和高效的运动控制，需要采用合适的伺服电机驱动方案。

一、伺服电机的基本原理伺服电机是一种具有位置、速度和力矩控制功能的电机。

它通过对电机的驱动信号进行控制，使电机能够按照要求实现精确的运动。

伺服电机的基本原理是通过对电机的转子位置进行反馈检测，并根据反馈信号进行相应的调整，使电机的转子位置能够准确地跟踪给定的目标位置。

二、伺服电机驱动方案的选择在选择伺服电机驱动方案时，需要考虑以下几个方面：1. 控制性能：驱动方案的控制性能直接影响到伺服电机的运动精度和稳定性。

常见的控制性能指标包括响应时间、位置精度、速度精度等。

根据实际需求，选择具备适当控制性能的驱动方案。

2. 功率匹配：驱动方案的功率需要匹配伺服电机的功率。

过大或过小的功率都会影响到伺服电机的正常运行。

因此，在选择驱动方案时，需要根据伺服电机的功率要求来确定合适的驱动方案。

3. 信号接口：驱动方案的信号接口要与伺服电机的控制信号相匹配。

常见的信号接口有脉冲信号、模拟信号和数字信号等。

根据伺服电机的控制要求，选择合适的信号接口。

4. 编码器反馈：编码器反馈可以提供更准确的位置反馈信号，提高伺服电机的控制精度。

在选择驱动方案时，需要考虑是否需要编码器反馈，并选择支持编码器反馈的驱动方案。

5. 通信接口：通信接口可以实现伺服电机与上位机的数据通信，方便进行参数设置和状态监测。

在选择驱动方案时，需要考虑是否需要通信接口，并选择支持相应通信协议的驱动方案。

三、常见的伺服电机驱动方案1. 脉宽调制驱动（PWM）：脉宽调制驱动是一种常见的伺服电机驱动方案。

它通过改变驱动信号的脉冲宽度，控制伺服电机的转子位置。

脉宽调制驱动具有响应速度快、控制精度高等优点，适用于对控制性能要求较高的应用。

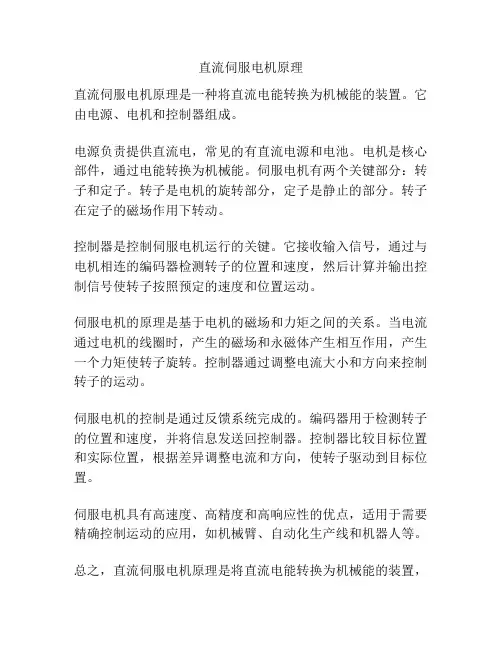

直流伺服电机原理
直流伺服电机原理是一种将直流电能转换为机械能的装置。

它由电源、电机和控制器组成。

电源负责提供直流电，常见的有直流电源和电池。

电机是核心部件，通过电能转换为机械能。

伺服电机有两个关键部分：转子和定子。

转子是电机的旋转部分，定子是静止的部分。

转子在定子的磁场作用下转动。

控制器是控制伺服电机运行的关键。

它接收输入信号，通过与电机相连的编码器检测转子的位置和速度，然后计算并输出控制信号使转子按照预定的速度和位置运动。

伺服电机的原理是基于电机的磁场和力矩之间的关系。

当电流通过电机的线圈时，产生的磁场和永磁体产生相互作用，产生一个力矩使转子旋转。

控制器通过调整电流大小和方向来控制转子的运动。

伺服电机的控制是通过反馈系统完成的。

编码器用于检测转子的位置和速度，并将信息发送回控制器。

控制器比较目标位置和实际位置，根据差异调整电流和方向，使转子驱动到目标位置。

伺服电机具有高速度、高精度和高响应性的优点，适用于需要精确控制运动的应用，如机械臂、自动化生产线和机器人等。

总之，直流伺服电机原理是将直流电能转换为机械能的装置，
由电源、电机和控制器组成。

电机通过磁场和力矩之间的关系实现转子的运动，控制器通过调整电流和方向控制转子的位置和速度。

伺服电机具有高速度、高精度和高响应性的优点，广泛应用于各种需要精确控制的领域。

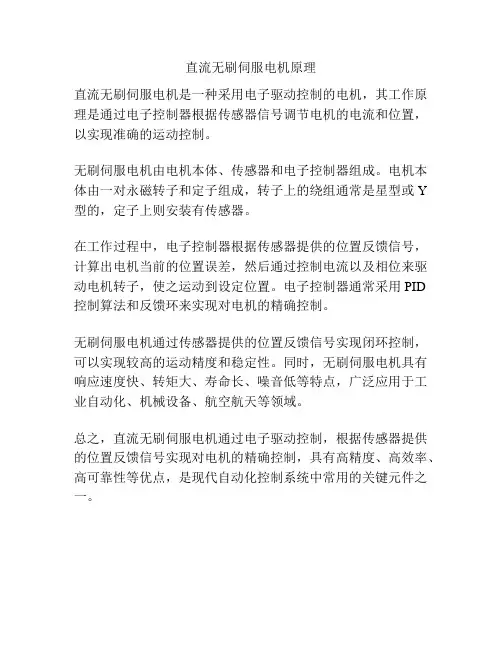

直流无刷伺服电机原理
直流无刷伺服电机是一种采用电子驱动控制的电机，其工作原理是通过电子控制器根据传感器信号调节电机的电流和位置，以实现准确的运动控制。

无刷伺服电机由电机本体、传感器和电子控制器组成。

电机本体由一对永磁转子和定子组成，转子上的绕组通常是星型或Y 型的，定子上则安装有传感器。

在工作过程中，电子控制器根据传感器提供的位置反馈信号，计算出电机当前的位置误差，然后通过控制电流以及相位来驱动电机转子，使之运动到设定位置。

电子控制器通常采用PID
控制算法和反馈环来实现对电机的精确控制。

无刷伺服电机通过传感器提供的位置反馈信号实现闭环控制，可以实现较高的运动精度和稳定性。

同时，无刷伺服电机具有响应速度快、转矩大、寿命长、噪音低等特点，广泛应用于工业自动化、机械设备、航空航天等领域。

总之，直流无刷伺服电机通过电子驱动控制，根据传感器提供的位置反馈信号实现对电机的精确控制，具有高精度、高效率、高可靠性等优点，是现代自动化控制系统中常用的关键元件之一。

直流伺服电机的驱动方式和正反转控制方式直流伺服电机是一种常用的电动机驱动装置，可通过调节电源电压和电流来实现运动的精确控制。

直流伺服电机的驱动方式有两种：模拟驱动方式和数字驱动方式。

模拟驱动方式是通过模拟电路来控制直流伺服电机的速度和方向。

这种方式中使用的控制电路包括电压比例放大器和电流比例放大器。

电压比例放大器将输入的电压信号放大到与电机转速成正比的电压输出信号，而电流比例放大器则通过放大输入的电流信号来控制电机的转矩大小。

通过调节输入的电压和电流信号，可以实现直流伺服电机的精确控制。

数字驱动方式是通过数字信号处理器（DSP）或者微处理器来控制直流伺服电机的速度和方向。

数字驱动方式具有更高的控制精度和可编程性。

它通过将输入的数字信号转换为模拟电平，然后传输给模拟电路控制电机。

数字驱动方式还可以通过改变输入信号的频率和占空比来调节电机的转速和转矩。

直流伺服电机的正反转控制方式也有两种：四象限控制方式和双H桥控制方式。

四象限控制方式是最常用的正反转控制方式之一。

它通过调节电压的极性和电流的方向来实现电机的正反转。

具体来说，在四象限控制方式下，当电机处于停止状态时，不加电压或电流；当需要正转时，给电机加上正极性电压和正方向电流；当需要反转时，给电机加上负极性电压和反方向电流。

四象限控制方式简单可靠，广泛应用于各种工业领域。

双H桥控制方式是另一种常见的正反转控制方式。

它通过控制四个开关管的状态来实现电机的正反转。

具体来说，当需要正转时，关闭S1和S4，打开S2和S3；当需要反转时，关闭S2和S3，打开S1和S4。

这种控制方式具有较高的控制精度和灵活性，适用于一些对电机控制要求更高的应用场景。

总结来说，直流伺服电机的驱动方式有模拟驱动方式和数字驱动方式，正反转控制方式有四象限控制方式和双H桥控制方式。

根据具体的应用需求和性能要求，选择合适的驱动方式和控制方式，可以实现对直流伺服电机运动的精确控制。

简述直流伺服电机的pwm工作原理(一)直流伺服电机简介直流伺服电机是一种常用于自动控制系统中的电机，它能够根据控制信号来旋转到指定的角度或位置。

工作原理直流伺服电机的控制系统一般由控制器、编码器和电机驱动器组成。

其中，控制器会根据反馈信号不断调整电机驱动器输出的控制信号，从而保持电机转动到特定的位置或角度。

PWM控制PWM（Pulse Width Modulation，脉冲宽度调制）是一种常用的电子控制技术，它通过改变脉冲信号的占空比来控制电路的输出电压。

在直流伺服电机控制系统中，PWM技术可用于控制电机驱动器的输出信号。

电机驱动器电机驱动器是直流伺服电机重要的组成部分，它一般由几个晶体管或场效应管组成的H桥电路实现。

电机驱动器通过控制H桥电路的通断状态，控制电机的输出转矩和转速，并将控制信号传递给电机，完成异步电机控制。

PWM工作基本原理在PWM控制中，通过改变控制信号的占空比，即高电平的持续时间与一个完整的周期的时长之比，来控制电路的输出电压。

占空比越大，输出电压就越高；反之，输出电压就越低。

控制方法在直流伺服电机控制系统中，PWM技术可通过计算机程序实现。

一般来说，控制器会根据电机的控制要求生成PWM信号，然后将其传递给电机驱动器。

电机驱动器通过H桥电路将PWM信号转化为直流电压信号，从而控制电机的输出转矩和转速。

总结通过PWM技术，可实现对直流伺服电机的精确控制。

控制器通过计算机程序生成PWM信号，然后将其传递给电机驱动器，从而控制电机的输出转矩和转速。

这种控制方法不仅能帮助我们减小电机的功耗和噪音，还能提高电机的运行效率，提高系统的精度和稳定性。

PWM参数信号频率PWM信号的频率将直接影响电机的输出，例如调节频率可以实现电机平滑与精细的控制。

通常，PWM频率的选择要根据电机的特性和应用场景进行调整。

周期PWM信号周期是指PWM信号重复的时间长度，它同样会对电机的输出产生影响。

在实际应用中，周期越长，则精度越高，但转速与动态响应可能变慢；周期越短，则转速及动态响应也相应变快，但精度会受到影响，输出的电压也相应减小。

直流伺服电机的工作原理
直流伺服电机是一种常用的电动机类型，其工作原理基于直流电流的传递和反馈控制。

以下为直流伺服电机的工作原理描述。

1. 电源供电：直流伺服电机通过外部电源供电，通常是直流电源。

2. 电机驱动：伺服电机中的电机部分由电枢和永磁体组成。

电枢和永磁体之间通过电刷和集电环连接。

当电流通过电枢，电枢产生的磁场与永磁体的磁场相互作用，产生转矩，从而驱动电机转动。

3. 反馈装置：直流伺服电机通常配备了反馈装置，用于测量电机的实际转速或角度。

常用的反馈装置包括编码器、霍尔效应传感器等。

4. 控制器：伺服电机的控制器对反馈信号进行处理和比较，将所需的转速或角度与实际转速或角度进行比较，并根据比较结果来调整输出给电机的电流信号。

5. 反馈控制：控制器通过调整输出给电机的电流信号来控制电机的速度或位置。

当实际转速或角度与所需的转速或角度不一致时，控制器将调整电流信号的大小或方向，以实现实时精确的控制。

6. 稳定性：通过不断的反馈和调整，直流伺服电机实现了稳定的速度或位置控制。

控制器不断监测反馈信号，并根据差异进
行调整，以保持所需的运动状态。

总结：直流伺服电机通过电源供电，电机驱动产生转矩，反馈装置测量实际转速或角度，控制器对反馈信号进行处理和比较，调整输出信号，实现精确的速度或位置控制。

这种工作原理使得直流伺服电机广泛应用于自动化系统中，如机械臂、自动化设备和工业机械等领域。
