电缆敷设,电缆头制作,接线和线路绝缘测试

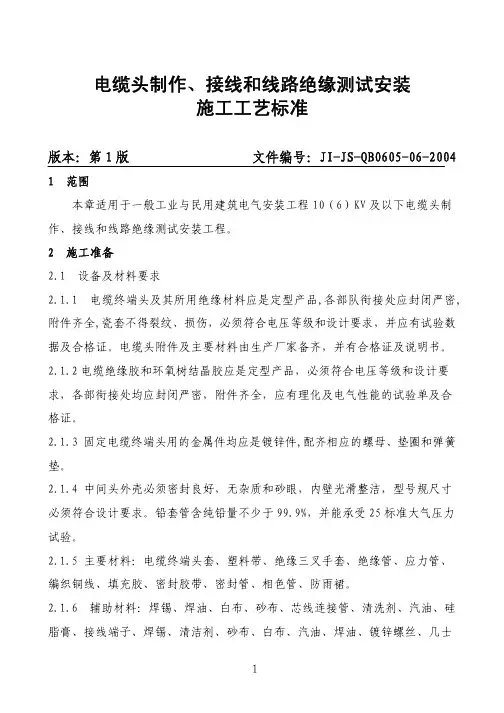

电缆头制作、接线和线路绝缘测试安装施工工艺标准版本：第1版 文件编号：JI-JS-QB0605-06-2004 1 范围本章适用于一般工业与民用建筑电气安装工程10（6）KV及以下电缆头制作、接线和线路绝缘测试安装工程。

2 施工准备2.1 设备及材料要求2.1.1 电缆终端头及其所用绝缘材料应是定型产品,各部队衔接处应封闭严密,附件齐全,瓷套不得裂纹、损伤，必须符合电压等级和设计要求，并应有试验数据及合格证。

电缆头附件及主要材料由生产厂家备齐，并有合格证及说明书。

2.1.2电缆绝缘胶和环氧树结晶胶应是定型产品，必须符合电压等级和设计要求，各部衔接处均应封闭严密，附件齐全，应有理化及电气性能的试验单及合格证。

2.1.3 固定电缆终端头用的金属件均应是镀锌件,配齐相应的螺母、垫圈和弹簧垫。

2.1.4 中间头外壳必须密封良好，无杂质和砂眼，内壁光滑整洁，型号规尺寸必须符合设计要求。

铅套管含纯铅量不少于99.9%，并能承受25标准大气压力试验。

2.1.5 主要材料：电缆终端头套、塑料带、绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。

2.1.6 辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏、接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油、镀锌螺丝、几士林油、电缆卡子、电缆标牌、10mm2多股铜线。

2.2 主 要 机 具2.2.1 制作机具：防风栅、塑料布、油压接线钳、喷灯、铁壶、铝壶、搪瓷盘、铝锅、铁勺、漏勺、手套、漏斗、电炉子、钢锯、钢丝刷，温度计、剪刀、锉刀、电烙铁、电工刀、克丝钳、改锥等。

2.2.2 安装机具：台钻、电锤、滑车、大绳、板手、台钻、电焊机和气焊工具等。

2.2.3 测试工具：绝缘摇表、钢卷尺、钢板尺、温度计、万用表、试铃及试验仪器等。

2.3 作 业 条 件2.3.1 电缆敷设并整理完毕，核对无误。

2.3.2 电缆支架及电缆终端头固定支架安装齐全。

GD2301003施工单位工程名称分部工程建筑电气交底部位日期年月日交底内容操作工艺一、工艺流程：摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接二、摇测电缆绝缘：1、选用1000V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上。

2、电缆摇测完毕后，应将芯线分别对地放电。

3、剥电缆铠甲，打卡子：4、根据电缆与设备联接的具体尺寸，量电缆并做好标记。

锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。

5、将地线的焊接部位用钢锉处理，以备焊接。

6、在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里。

7、利用电缆本身钢带宽的二分之一做卡子，采用咬口的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为15mm，见图3.3.4。

图3.3.48、剥电缆铠甲，用钢锯在第一道卡子向上台阶3～5mm处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透。

9、用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，随后将钢带锯口处用钢锉修理钢带毛刺，使其光滑。

三、焊接地线：GD2301003施工单位工程名称分部工程建筑电气交底部位日期年月日1、地线采用焊锡焊接于电缆钢带上，焊接应牢固，不应有虚焊现象，应注意不要将电缆烫伤。

必须焊在两层钢带上。

四、包缠电缆，套电缆终端头套：1、剥去电缆统包绝缘层，将电缆头套下部先套入电缆。

2、根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆。

塑料带包缠应紧密，形状呈枣核状（图3.5.2）。

图3.5.2图3.5.33、将电缆头套上部套上，与下部对接、套严（图3.5.3）。

五、压电缆芯线接线鼻子：1、从芯线端头量出长度为线鼻子的深度，另加5mm，剥去电缆芯线绝缘，并在芯线上涂上凡士林。

2、将芯线插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上。

3、根据不同的相位，使用黄、绿、红、黑四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。

工程名称福州海峡奥林匹克体育中心—体育场编号建筑电气-08 交底日期2013年10月01日施工单位中建海峡建设发展有限公司分项名称电气动力交底摘要电缆头制作、接线和线路绝缘测试页数共19页，第13页（7）安装接线端子1）量取电缆端部线芯绝缘50mm，然后剥去。

用钢刷刷芯线导体，去除表面氧化层。

2）将接线鼻子安装在线芯导体上，线鼻安装孔面对电缆安装基座安装孔。

3）用液压钳压接端子，压接后除去毛刺和飞边，清洁表面。

（8）在T型电缆头连接套内表面及电缆变径外表面涂上润滑脂，将T型电缆连接套套在电缆上，轻轻滑动直到不能再移动为止，检查接线端子安装孔，应面对电缆安装基座安装孔。

（9）清除电缆安装基座及T型电缆头连接套内外表面的灰尘，并在其安装面上涂上润滑脂，将T型电缆头连接套推进电缆安装基座上。

（10）将固定螺栓穿进接线端子孔及电缆安装基座孔，用扭矩扳手将螺栓拧紧，最大扭矩不超过50N.m。

（11）将电缆连接套堵头擦拭干净，然后塞进电缆连接套后部，用扭矩扳手将螺栓拧紧，最大扭矩不超过50N.m。

（12）将电缆连接套后保护盖擦拭干净，然后套在电缆连接套后部。

（13）将接地线连接在设备接地铜排上。

2.2.7 多芯矿物绝缘电缆终端头制作工艺多芯矿物绝缘电缆的安装是采用密封铜罐型终端的安装。

由于多芯电缆的芯数多，且截面相对较小些，所以在安装终端时，要特别注意导线和导线、导线和铜护套、导线与密封铜罐之间的间距和绝缘电阻，以确保终端的安装质量。

（1）配套附件多芯矿物绝缘电缆终端头配套附件名称单位数量备注电缆固定压盖套 1 按电缆规格配置电缆密封铜盖及罐盖套 1 按电缆规格配置电缆封端用密封胶支 1导线热缩绝缘管根2～5 按电缆总数、截面、规格配置，长度按需铜接线端子只2～5 按电缆总数、截面、规格配置。

电缆头制作、接线和线路绝缘测试①一般规定电缆头的制作人员，应经技术培训合格后方可上岗操作。

电缆头制作，从剥切到封闭的全部工序应连续一次制作完成，以免受潮。

电缆头制作时，应严格遵守制作工艺规程。

剥切电缆时不得伤害线芯绝缘。

包缠绝缘层时应注意清洁，以防止污物与潮气侵入绝缘层。

绝缘纸（带）的搭接应均匀，层间应无空隙及褶皱。

电缆头制作和接线应按以下程序进行：电缆连接位置、连接长度和绝缘测试经检查确认，才能制作电缆头；控制电缆绝缘电阻测试和校线合格，才能接线；电线、电缆交接试验和相位核对合格，才能接线。

电缆终端头的出线应保持电气要求必需的间距，其电缆头部带电部分之间及至接地部分的距离应符合相关规定。

封焊电缆头。

封焊时火焰应均匀分布，不应损伤电缆，未冷却时不得移动。

封焊完毕后，应抹硬脂酸除去氧化层。

②施工准备技术准备：按照已批准的施工组织设计（施工方案）进行技术交底，复核电缆敷设符合设计要求。

材料准备：电缆终端头、电缆中间头、接地线、各种绝缘带等。

施工机具：主要机具：塑料布、液压钳、喷灯、手套、漏斗、钢锯、钢丝刷、剪刀、钢卷尺、锉刀等主要检测工具：摇表、万能表、温度计、试验仪器等。

③作业条件作业环境。

电缆头制作应选择无风晴朗的天气施工，温度在+5℃以上，相对湿度有70%以下。

施工现场洁净干燥，操作平台要牢固，四周应搭设防风栅。

施工现场电源应备有220V电源和安全电源。

安全技术设施符合安全消防规定。

制作人员应持证上岗，技术资料齐全，技术交底明确。

④材料质量控制电缆终端头型号、规格应符合电压等级，使用环境及设计要求。

电缆终端头应由电缆附件厂家配套供应，其主要部件、附件齐全，表面无裂纹和气孔，并有使用说明书及合格证。

⑤电缆头施工工艺a.工艺流程：校直→剥离→应力管→接线端子→绝缘管b.施工要点校直：绝缘电缆后，按规定的尺寸剥切外护套，除去填充物，分开线芯。

剥离：切断口要整齐，不能损伤主芯铜线。

应力管：套入应力管，加热收缩。

【关键字】施工电缆敷设、电缆头制作、接线和线路绝缘尝试施工工艺标准GXEJ/QB18-2004[一]电缆敷设一、材料要求(1)品牌规格常用电缆一览表以下是常用电缆的一些介绍，阻燃型电力电缆，在型号前加“ZR”，耐火电力电缆，在型号前加“NH”。

1)交联聚乙烯电力电缆见表1、表2。

.1)型号规格及电压等级符合设计要求，并有合格证。

矿用橡套软电缆、交流额定电压3kV 及以下铁路机车车辆用电缆、额定电压450／750V 及以下橡皮绝缘电缆、额定电压450／750V 及以下聚氯乙烯绝缘电缆需“CCC”认证标志。

2)每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。

3)电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱褶和扭曲现象。

橡套、塑料电缆外皮及绝缘层无老化及裂纹。

4)电缆的其他附属材料：电缆盖板、电缆标示桩、电缆示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均符合要求。

5)电缆出厂检验报告符合标准：交联(YJV)电缆符合《额定电压35kV 及以下铜芯、铝芯塑料绝缘电力电缆》GB 12706、 《国际电工委员会标准》IEC502标准要求；聚氯乙烯（PVC ）电缆符合《额定电压35kV 及以下铜芯、铝芯塑料绝缘电力电缆》GB 12706、《国际电工委员会标准》IEC502标准；预分支电缆符合《额定电压35kV 及以下铜芯、铝芯塑料绝缘电力电缆》GB12706、 《日本工业标准》 JISC2810标准；矿物绝缘电缆符合《额定电压750V 及以下矿物绝缘电缆及终端》GB13033-91、 《电线电缆燃烧试验方法》GB12666—90标准；塑料控制电缆符合《塑料绝缘控制电缆》GB9330-88标准。

6)对电缆绝缘性能、导电性能和阻燃性能有疑义时，应按批抽样并送到有资质的试验室检测。

二、主要机具设备敷设电缆机具见表11，根据需要选用需要的工具。

(1)作业条件1)电缆线路的安装工程应按施丁图进行施工。

电缆头制作接线和线路绝缘测试工程检验批质量验收记录一、工程名称：电缆头制作、接线和线路绝缘测试工程二、工程质量验收单位：XXXXX有限公司三、质量验收时间：XXXX年XX月XX日四、检查内容和要求1.电缆头制作要求电缆头制作符合设计要求，并满足国家相关的技术标准。

外观质量应良好，无破损、划伤等缺陷。

内部接触件应牢固可靠，接地线连接牢固。

绝缘材料应完好，无渗漏。

2.接线要求接线符合设计要求，并满足国家相关的技术标准。

接线应正确无误，连接紧固可靠。

接地线连接牢固。

绝缘材料应完好，无渗漏。

3.线路绝缘测试要求对已完成的线路进行绝缘测试，测试结果应满足设计要求。

测试应使用专业的测试仪器进行，测试仪器应校准合格。

五、质量验收过程及结果1.电缆头制作对于电缆头的制作进行了检查，发现制作符合设计要求，外观质量良好，无破损、划伤等缺陷。

内部接触件牢固可靠，接地线连接牢固。

绝缘材料完好，无渗漏。

因此，电缆头制作合格。

2.接线对于接线进行了检查，发现接线符合设计要求，连接正确无误，连接紧固可靠。

接地线连接牢固。

绝缘材料完好，无渗漏。

因此，接线合格。

3.线路绝缘测试对已完成的线路进行了绝缘测试，测试结果满足设计要求。

测试使用的测试仪器经过了校准，测试结果可靠准确。

因此，线路绝缘测试合格。

六、质量验收结论根据以上检查结果，电缆头制作、接线和线路绝缘测试工程经过质量验收，合格。

工程质量达到设计要求和国家相关技术标准。

质量验收单位对此表示满意。

七、质量验收意见1.工程单位在电缆头制作、接线和线路绝缘测试过程中，严格按照设计要求和国家相关技术标准进行操作，工程质量有保证。

2.检验批质量验收记录中所有检查项目均合格，电缆头制作、接线和线路绝缘测试工程通过了质量验收，可以进行下一步工程。

八、参加验收人员1.XX（质检员）2.XX（施工人员）3.XX（监理人员）以上为电缆头制作、接线和线路绝缘测试工程检验批质量验收记录，共计XXX字。

电力电缆的敷设、安装及试验电力电缆同架空线路一样，也是输送和分配电能的。

一般来讲，由于受安全方面，市容市貌及环境位置限制等特殊情况的约束，要采用电力电缆进行输送电能。

下面就电力电缆（本文以10kV电缆为例，下同）在敷设、安装、试验几个方面加以说明。

1电力电缆的敷设准备工作：检查所敷设电缆是否符合规格要求，检查电缆心线是否进水受潮，是否有机械损伤，检查所需的各种材料、工器具是否合格、齐全。

各项工作准备就绪，将电力电缆运输到工作现场。

直埋式电缆的敷设施工：根据设计图纸和现场情况决定电力电缆走向，丈量电缆路径长度。

根据路径长度来截电力电缆，一般要留有1~2m的裕度；然后进行划线，用白石灰在地面上标明电缆沟的位置和开挖宽度，其宽度要根据人体宽度和电缆数量确定，一般开挖宽度为0.5~0.6m，深度0.8m。

挖沟时应垂直开挖，挖出来的泥土分别堆放在沟的两旁，便于回填。

电缆沟验收合格后，在沟的底部铺上100mm厚的沙层，以保护电缆。

然后采用机械引力或人力进行电缆敷设，放入沟内，检查合格后，电缆周围再覆以100mm的软土或沙层，盖上保护盖板，最后将沟两边的泥土回填至沟内，敷设电缆结束。

若事前已预挖好电缆沟，可直接将电缆放入电缆沟的电缆支架上，可省去挖沟一项。

2电力电缆的安装根据固定电缆支架至电气连接头的长度，割去塑料护套。

距剖塑口30mm处锯钢甲，并用塑料带将钢甲扎紧。

距钢甲10mm处剖去内护套，用喷灯烘热防腐层，并用砂布清理防腐层。

套进聚氯乙烯手套，用热缩管将手套下口封住，在手套指口向上留20mm屏蔽层，并将半导电布层松开。

用自粘橡胶带在管口上离半导电层5mm处包一应力锥，在应力锥上包两层橡胶带，同时将手指口封住。

做好相序标记，分别在三相心线上套上黄、绿、红相色热缩塑料管。

在户外电缆的线心端部套上防雨罩，用自粘性橡胶带加以固定。

户内电缆可省去此项。

根据线鼻子深度加5mm剥去线心绝缘，套上线鼻子，用空气压线钳压接好。

建筑电气分部分项划分分部工程子分部工程分项工程变压器、箱式变电所安装；成套配电柜、控制柜(屏、台) 和动力、照明配电箱(盘)及控制柜安装；梯架、托盘和槽盒安装；导管敷设；电缆敷设；管内穿线和槽盒内敷线；电缆头制作；导线连接；线路绝缘测试；普通灯具安装；专用灯具安装；建筑照明通电试运行；接地装置安装室外电气变配电室变压器、箱式变电所安装；成套配电柜、控制柜(屏、台) 和动力、照明配电箱(盘)安装；母线槽安装；梯架、托盘和槽盒安装；电缆敷设；电缆头制作；导线连接；线路电气试验；接地装置安装；接地干线敷设电气设备试验和试运行；母线槽安装，梯架、托盘和槽盒安装；导管敷设；电缆敷设；管内穿线和槽盒内敷线；电缆头制造；导线连接；线路绝缘测试；接地干线敷设供电干线建筑电气电气动力成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装；电念头、电加热器及电动履行机构检查接线；电气设备实验和试运行；梯架、托盘和槽盒安装；导管敷设；电缆敷设；管内穿线和槽盒内敷线；电缆头制作；导线连接；线路绝缘测试；开关、插座、风扇安装电气照明成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装；梯架、托盘和槽盒安装；导管敷设；管内穿线和槽盒内敷线；塑料护套线直敷布线；钢索配线；电缆头制造；导线连接；线路绝缘测试；普通灯具安装；专用灯具安装；开关、插座、电扇安装；修建照明通电试运行成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装；柴油发电机组安装；不连续电源装配（XXX）及应急备用和不连续电源电源装配（EPS）安装；母线槽安装；导管敷设；电缆敷设；管内穿线和槽盒内敷线；电缆头制造；导线连接；线路绝缘测试；接地装置安装防雷及接地接地装配安装；避雷引下线及接闪器安装；修建物等电位连接分部工程子分部工程室内给水系统分项工程给水管道及配件安装；给水设备安装；室内消火栓系统安装；消防喷淋系统安装；防腐；绝热；管道冲洗、消毒；试验与调试排水管道及配件安装；雨水管道及配件安装；防腐；试验与调试管道及配件安装；辅助设备安装；防腐，绝热，实验与调试卫生器具安装；卫生器具给水配件安装；卫生器具排水管道安装；试验与调试管道及配件安装；辅助设备安装；散热器安装；低温热水地板辐射供暖系统安装；电加热供暖系统安装；燃气红外辐射供暖系统安装；热风供暖系统安装；热计量及调控装置安装；试验与调试；防腐；绝热给水管道安装；室外消火栓系统安装；试验与调试给水管道安装；室外消火栓系统安装；试验与调试管道及配件安装；系统水压实验；系统调试；防腐；绝热；试验与调试管道及配管安装；土建结构；防腐；绝热；实验与调试管道及配件安装；水处置惩罚设备及掌握设施安装；防腐；绝热；实验与调试建筑中水系统、雨水利用系统管道及配件安装；水处理设备及控制设施安装；防腐；绝热；试验与调试管道及配件系统安装；水处理设备及控制设施安装；防腐；绝热；实验与调试管道系统及配件安装；防腐；绝热；实验与调试锅炉安装；辅助设备及管道安装；安全附件安装；换热站安装；防腐；绝热；试验与调试室内排水系统室内热水系统卫生用具建筑给水排水及供暖室内供暖系统室外给水管网室外排水管网室外供热管网室外二次供热管网修建饮用水供给系统。

电缆头制作接线和线路绝缘测试检验批质量验收记录一、项目背景：为保证电缆头制作、接线和线路绝缘测试的质量和可靠性，对于每一批次的生产过程和成品进行质量验收是必要的。

本记录将对电缆头制作、接线和线路绝缘测试检验批的质量验收情况进行详细记录和总结。

二、实施标准：2.行业标准：DL/T5258-2024《电缆电线连接头装置工程施工质量验收规范》等相关标准。

三、验收内容：1.电缆头制作：1.1电缆头连接材料的合格证明文件，如连接管、接地线等。

1.2电缆头连接的牢固性，检查连接的紧固件是否到位、螺纹是否正确。

1.3电缆头制作的外观质量，如有无划伤、裂纹。

1.4电缆头尺寸：核对电缆头各部位的尺寸是否符合设计要求。

1.5防护措施：核查各种防护措施是否到位，如接地、绝缘套管等。

2.接线：2.1接线材料的合格证明文件，如电缆、导线等。

2.2接线表面的清洁度和完整性。

2.3接线盒的连接紧固件是否到位、螺纹是否正确。

2.4接线的连接牢固性和绝缘性，使用相关仪器进行测试。

2.5接线连接的标识是否清晰、准确。

3.线路绝缘测试：3.1绝缘测试仪器的合格证明文件。

3.2测试仪表的准确性，进行相关的校准和验证。

3.3绝缘测试的数据记录和数据分析。

四、验收过程和结果：1.电缆头制作：1.1按照相关标准要求，对电缆头制作的各项内容进行检查和测试，结果如下：1.1.1连接材料的合格证明文件齐全，无异常情况。

1.1.2连接的牢固性良好，无松动、脱落现象。

1.1.3外观质量符合要求，无划伤、裂纹等缺陷。

1.1.4电缆头尺寸符合设计要求。

1.1.5防护措施到位，如接地、绝缘套管等正常。

2.接线：2.1按照相关标准要求，对接线的各项内容进行检查和测试，结果如下：2.1.1接线材料的合格证明文件齐全，无异常情况。

2.1.2接线表面干净整洁，无污染、氧化情况。

2.1.3接线盒的连接紧固件完好，螺纹正确。

2.1.4接线牢固性和绝缘性良好，测试结果合格。

电气工程安装施工流程（一）施工程序管线预埋→隐蔽验收→电气配管→线槽安装→电气设备安装→电缆电线敷设→绝缘测试→电气设备单体验收→灯具安装→电气设备接线→系统调试→送电试运行→交工验收。

（二）配电盘箱安装1、配电柜（箱）的位置布置按图施工。

2、在距离电距顶和底各200mm高处，按一定位置绷两根尼龙线作为基准线，将柜（盘）按规定的顺序，比照基准线安装就位，其四角用开口钢垫板找平找正。

3、找平找正完成后，即可将柜体与基础槽钢，柜体与基础槽钢最好也采用螺栓连接。

如在设计中有具体要求，应按设计要求执行。

4、配电箱、盘安装的垂直度偏差小于1.5mm/m；相邻两盘顶部偏差小于2mm，成排盘顶部偏差小于5mm，相邻两盘盘面偏差小于2mm，成排盘盘面偏差小于5mm，盘间接缝小于2mm。

5、盘柜安装完毕后，要认真作好安装记录。

6、箱内配线排列整齐，绑扎成束，导线余量应适度。

7、分装配电箱（盘）应安装在安全、干燥、易操作的场所，同一场所高度误差小于10mm。

8、照明箱内应分别设置中性线N和保护地线（PE）汇流排，中性线N和保护地线应在汇流排上连接。

（三）电缆保护管、穿线管敷设1、用钢管作电缆保护管、穿线管时，在敷设钢管前，应对钢管进行除锈、刷漆。

电缆管敷设位置应符合设计图纸要求，并减少弯曲。

2、钢管的切割最好用钢锯切断或管子切割机割断，钢管不应有折扁扣和裂缝，管内应无铁屑及毛刺，切断口应锉平，管口应刮光，严禁用气焊、电焊机切割管子。

3、钢管弯弯时，钢管弯曲处不应出现凹凸和裂缝，弯扁程度不应大于管外径的10%，钢管的弯曲半径应符合施工规范规定，暗配管时不小于管子直径6倍。

埋设于混凝土楼板时，不要小于管外径10倍。

4、引经设备的管口位置应便于与设备连接，并不防碍设备拆装和出入，并列敷设的保护管管口应排列整齐。

5、钢管与设备连接时，若钢管不能直接进入设备，采用金属软管引入设备，软管与钢管、软管与设备间用软管接头连接，软管要用卡子固定。

电缆头制作、接线和线路绝缘测试检验批质量验收记录表一、制作电缆头电缆头是电缆连接的重要组成部分，它的制作质量直接影响着电缆的安全性能。

制作电缆头必须遵循以下步骤：1、裁切电缆首先需要测量电缆的长度，在两端各留出一定的长度用于焊接。

然后使用剥线钳将电缆外皮和绝缘皮剥离，露出合适长度的导线。

如果是多股线，需要对导线进行分股，然后依次剥皮。

2、焊接电缆头在裁切好的电缆上，根据焊接电缆头的类型和规格进行焊接。

焊接时需要注意电缆头的耐压能力和接触面积，确保焊接牢固。

3、打卡套焊接完成后，需要使用卡套把电缆头保护起来。

卡套必须牢固并且与电缆头相匹配。

安装卡套之后，需要检查电缆头的力学性能和气密性。

二、电缆接线在电缆接线过程中，需要遵循以下步骤：1、清洗接线端子清洗接线端子时，需要使用清洗剂或者纯酒精。

清理时应注意不损坏端子表面，特别是镀层和其它表面处理。

清理后必须清除表面的杂质以确保接触质量。

2、插入接线端子接线时需要确保插入的部位清洁，没有任何杂质。

插入的深度也需要注意，避免插入过深或者不够，影响接触质量。

接线时需要保证端子的牢固性，防止松动。

3、绝缘处理接线完成后，需要对接线部位进行绝缘处理。

应该根据不同的工作环境和条件选择合适的绝缘材料。

绝缘处理需要牢固，避免出现开裂、漏电和老化等情况。

三、线路绝缘测试检验线路绝缘测试检验是电路组装和安装完毕后，必须做的测试项。

通常采用绝缘电阻测量法进行测试，测试时需要注意以下几点：1、准备工作测试前需要对测试仪器进行检查和校准，确保其质量和精度。

同时需要关闭电源，并将电路的所有负载去除，避免测量误差。

还需要对测试的电缆和线路进行清洁和绝缘处理，确保测试准确。

2、测试方法使用万用表或者LCR表等测试仪器，将测量头接在被测电缆的两端，并进行读数。

测试完成后需要将测试仪器恢复到正常状态，防止影响其它测量。

3、测试结果测试结果需要根据设定的标准进行判断。

如果合格，则可以正常使用。

电缆头制作接线和线路绝缘测试安装工程检验批质量验
收记录
检验批质量验收记录应包括以下内容：
1.项目基本信息
对工程进行验收的项目名称、施工单位、验收日期等基本信息进行记录，以便后续查询和查阅。

2.检验标准
记录相关的检验标准和规范，确保施工符合国家和行业的要求，保证
工程的质量。

3.检验仪器
记录使用的检验仪器的型号和编号，确保使用的仪器符合相关的标准，并在检验过程中准确测量。

4.检验内容
详细记录检验的内容和步骤，包括接线和线路绝缘的测试等。

检验内
容应包括电缆头的制作、接线的质量验收和线路绝缘测试等。

5.检验结果
对检验内容的结果进行记录，包括接线是否牢固、线路绝缘是否达到
标准要求等。

对于不合格的项目，应明确原因，并提出整改意见。

6.检验结论
根据检验结果，对工程的质量进行评价和结论，包括是否合格、是否
需要整改等。

对于不合格的项目，应明确整改要求和期限。

7.相关附件
如有相关的图纸、文件等附件，应进行清单和编号，方便查阅和整理。

通过以上的检验批质量验收记录，可以对工程的质量进行有效的评估
和控制，保证工程的质量和安全。

同时，也方便了后续的维护和管理工作，提高了工程管理的效率和准确性。
