污水提升泵站项目设计说明一、一体化预制泵站规模处理能力设计规模为二、格兰富一体化预制泵站技术特点：1、一体化预制泵站：①技术可要求泵站的筒体、潜水泵和控制设备均由同一家制造商生产。

为优化泵站流态，减少气蚀和乱流的风险，泵站进水管前方需设置导流板。

2、玻璃钢筒体技术特点：①为确保泵站整体无渗漏，筒体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为基体，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，结构层厚度buxiaoyuxxx②GRP筒体的巴氏硬度达到40Hba以上，抗压强度达到120MPa,环向拉伸强度达到150MPa,轴向拉伸强度达到60MPa.需制造商提供泵站外壳FEA强度的有限元分析。

3、筒体底部设计：经CFD（计算机流体动力学Computational Fluid Dynamics）特殊设计的预制泵站智能化底部采用下凹式结构，可抵抗地下水的压力而不变形，同时只允许少量的污水停留在泵坑，当泵再次启动时，泵坑附近的大流速可以达到自清洁的效果，免除了人工清淤。

需制造商提供泵站底部CFD分析报告。

4、泵站运行方式①泵站拥有远程监控平台系统，泵站中央控制器与水泵同一品牌，采用专用水泵控制系统②水泵启停控制：在集水池内设置一套超声波液位计，水泵根据集水池内液位信号综合控制水泵启停。

③泵运行控制系统具备下列功能：*性能控制-能耗最佳化*具有总线通讯并具备潜水泵和系统的监视功能*运行向导* 泵的自动并联控制*运行中泵之间的自动切换功能 (确保所有泵运行时间相同)*手动操作运行 (对单泵测试)可选配件：外部RS485接口 (可选G100或CIU通讯模块，协议有GENI, PROFI等)GPRS/GSM无线远程通讯功能并提供配套SCADA远程监控平台*泵和系统监视功能应该具备：──测量值的最大、最小限制；可实现系统失控时停机功能──进水流量体积估算──出水流量体积估算──排空泡沫──测试运行*显示、报警和信号功能：──320*240 1/4 VGA显示LCD显示屏，带背景光设计，使得操作不再考虑环境亮度的影响──带中文语言显示功能；并提供7种语言可供选择，使系统可满足不同国家地区的使用需求，操作简便，可进行实时切换──系统结构图形直观显示，可从系统图中直接显示出各泵运行故障情况及转速，泵站液位──可读出系统的液位值，计算流量、功率损耗等信息──运行和故障信号自动转换接触器④专用SCADA远程监控平台系统系统中心主机存贮数据并且提供网络服务使用SMS/GPRS进行数据收集用户只需要一台标准的可连接互联网的个人电脑来监测和管理水泵5、配套水泵技术特点：①泵站须配套进口或者合资潜污泵，在设计负荷范围内，无振动和气蚀现象，运行平稳。

一体化预制泵站是提升污水，雨水，饮用水，废水的提升装备，由工厂统一生产组装后运至现场安装的加压泵站。

主体由井筒、潜水排污泵、提升链、管道、阀门、液位压力传感器、控制系统和粉碎型格栅等部件组成。

广泛应用于市政工程、工业或其他一切不能依靠重力作用直接把废水排放到污水处理系统的建筑。

其中，市政排水适用于污水泵站、排水泵站、合流泵站等中途泵站。

一体化预制泵站是替代传统排水泵站的最理想解决方案，是集成式一体化泵站。

它是一种集潜水泵、泵站设备、除污格栅设备、控制系统及远程系统集成的一体化的产品。

属于交钥匙工程，该泵站的筒体采用先进的加厚型机械缠绕GRP 玻璃钢材质制成的。

内部的水泵、管路、阀门、仪表、控制设备以及其它用户所需要的附件成套提供，并安装测试完毕后出厂。

是一种使用方便，质量可靠，土建工作少，成本较低的新型一体化泵站设备，容积优化是其最显著的特征。

一体化预制泵站主要用来收集城市雨水、污水、废水。

还用于提升和输送思
域下水道或者远离市政管网的废污水。

进而解决、避免传统集水坑存在的问题。

河南上田泵业有限公司是一家专注于消防系统、污水系统、循环系统、二次供水系统和控制系统等民用建筑用泵及其成套设备的研发与生产。

主要产品有：箱泵一体化泵站，地下污水提升装置，一体化预制泵站，一体化污水提升器，油水分离器等。

技术规范批准：审核：校核：编制：目录1. 概述 (3)2. 标准规范 (3)2.1设计标准 (3)2.2检验、验收标准 (3)3. 采购设备清单 (4)4. 技术要求 (4)4.1工作环境 (4)4.2 一体化截污设备技术要求 (4)4.3 一体化预制泵站技术要求 (6)5. 试验检验 (9)6. 资料及其它 (9)6.1 资料 (9)6.2 外协件 (10)6.3 现场技术服务 (10)6.4. 性能考核试验 (10)6.5. 监造和出厂试验 (11)6.6. 包装运输的特殊技术要求 (11)6.7设备铭牌 (12)7. 其它附件 (12)1. 概述一体化泵站由无动力除渣装置及提升泵站组成，其中无动力除渣装置是对初期雨水的所含污染物进行截流的系统，主要去除初期雨水中的颗粒物和漂浮物等，由玻璃钢外腔、高效涡流分离器等部件组成。

提升泵站与初期雨水截污装置均采用一体化设计，并成套提供，供货方需整体制作、运输运输、指导安装、指导调试和售后服务。

2. 标准规范卖方对产品的设计、制造、检验、试验等应符合下列标准和规范以及有关的法规要求。

2.1设计标准HG21504.1-92 《玻璃钢储槽标准系列(VN0.5m3~VN100m3)》JC/T587-1995 《纤维缠绕增强塑料储罐》JB2923 水处理设备制造技术条件ZBJ98003 水处理设备油漆、包装材料技术条件GB50017－2003 钢结构设计规范机械行业标准类其它相关标准类2.2检验、验收标准GB50205―1995 钢结构施工及验收规范3. 采购设备清单4. 技术要求4.1工作环境使用条件：介质：雨水介质温度低于40℃；介质PH介于6～9之间。

4.2 无动力除渣装置技术要求无动力除渣装置采用一体化设计，采用高效涡流水力分离原理，根据离心沉降和密度差分原理，使密度小的物体被留在上方，密度大的砂粒沉降到底部，达到分离效果，截留物需定期人工清理。

4.2.1制造用原材料4.2.1.1 设备制造用原材料符合图样要求和相应的国家标准、行业标准的规定。

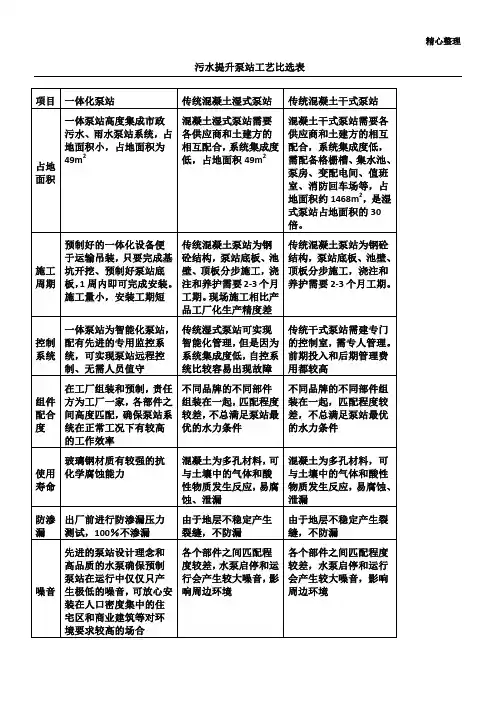

前期投入和后期管理费用都较高组件配合在工厂组装和预制责任方为工厂一家各部件之间高度匹配确保泵站系统在正常工况下有较高的工作效率不同品牌的不同部件组装在一起匹配程度较差不总满足泵站最优的水力条件不同品牌的不同部件组装在一起匹配程度较差不总满足泵站最优的水力条件使用玻璃钢材质有较强的抗混凝土为多孔材料可混凝土为多孔材料可项目一体化泵站传统混凝土湿式泵站传统混凝土干式泵站寿命化学腐蚀能力与土壤中的气体和酸性物质发生反应易腐蚀泄漏与土壤中的气体和酸性物质发生反应易腐蚀泄漏防渗出厂前进行防渗漏压力测试100不渗漏由于地层不稳定产生裂缝不防漏由于地层不稳定产生裂缝不防漏噪音先进的泵站设计理念和高品质的水泵确保预制泵站在运行中仅仅只产生极低的噪音可放心安装在人口密度集中的住宅区和商业建筑等对环境要求较高的场合各个部件之间匹配程度较差水泵启停和运行会产生较大噪音影响周边环境各个部件之间匹配程度较差水泵启停和运行会产生较大噪音影响周边环境臭气设计的自清洁底部最大程度的降低泵站底部的淤积减少臭气产生平坦的泵坑底部设计较长的水力停留设计易产生淤积和臭气带有坡度的集水池底部设计能够防止底部淤抗压集成泵站具有超强的抗压能力可根据需要设置在具有动荷载的市政道维护核心技术采用预旋转系统有效移除污水中的浮渣油脂沉积物不需要停泵维护有机污物时需要停泵清理维护水泵维护方便项目一体化泵站传统混凝土湿式泵站传统混凝土干式泵站造价一体化泵站设备造价较贵但是土建造价很低综合造价和传统湿式泵站相当传统湿式泵站设备造价较低但是土建造价很高另外因为施工周期较长容易因为不可遇见因素增加工程造价项目不可控因素较混凝土干式泵站因占地面积大土建规模大等其造价一般是湿式泵站倍左右
各个部件之间匹配程度较差，水泵启停和运行会产生较大噪音，影响周边环境
臭气
设计的自清洁底部Байду номын сангаас最大程度的降低泵站底部的淤积，减少臭气产生
