一体化预制泵站如何选择

污水提升泵站项目设计说明一、一体化预制泵站规模处理能力设计规模为二、格兰富一体化预制泵站技术特点：1、一体化预制泵站：①技术可要求泵站的筒体、潜水泵和控制设备均由同一家制造商生产。

为优化泵站流态，减少气蚀和乱流的风险，泵站进水管前方需设置导流板。

2、玻璃钢筒体技术特点：①为确保泵站整体无渗漏，筒体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为基体，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，结构层厚度buxiaoyuxxx②GRP筒体的巴氏硬度达到40Hba以上，抗压强度达到120MPa,环向拉伸强度达到150MPa,轴向拉伸强度达到60MPa.需制造商提供泵站外壳FEA强度的有限元分析。

3、筒体底部设计：经CFD（计算机流体动力学Computational Fluid Dynamics）特殊设计的预制泵站智能化底部采用下凹式结构，可抵抗地下水的压力而不变形，同时只允许少量的污水停留在泵坑，当泵再次启动时，泵坑附近的大流速可以达到自清洁的效果，免除了人工清淤。

需制造商提供泵站底部CFD分析报告。

4、泵站运行方式①泵站拥有远程监控平台系统，泵站中央控制器与水泵同一品牌，采用专用水泵控制系统②水泵启停控制：在集水池内设置一套超声波液位计，水泵根据集水池内液位信号综合控制水泵启停。

③泵运行控制系统具备下列功能：*性能控制-能耗最佳化*具有总线通讯并具备潜水泵和系统的监视功能*运行向导* 泵的自动并联控制*运行中泵之间的自动切换功能 (确保所有泵运行时间相同)*手动操作运行 (对单泵测试)可选配件：外部RS485接口 (可选G100或CIU通讯模块，协议有GENI, PROFI等)GPRS/GSM无线远程通讯功能并提供配套SCADA远程监控平台*泵和系统监视功能应该具备：──测量值的最大、最小限制；可实现系统失控时停机功能──进水流量体积估算──出水流量体积估算──排空泡沫──测试运行*显示、报警和信号功能：──320*240 1/4 VGA显示LCD显示屏，带背景光设计，使得操作不再考虑环境亮度的影响──带中文语言显示功能；并提供7种语言可供选择，使系统可满足不同国家地区的使用需求，操作简便，可进行实时切换──系统结构图形直观显示，可从系统图中直接显示出各泵运行故障情况及转速，泵站液位──可读出系统的液位值，计算流量、功率损耗等信息──运行和故障信号自动转换接触器④专用SCADA远程监控平台系统系统中心主机存贮数据并且提供网络服务使用SMS/GPRS进行数据收集用户只需要一台标准的可连接互联网的个人电脑来监测和管理水泵5、配套水泵技术特点：①泵站须配套进口或者合资潜污泵，在设计负荷范围内，无振动和气蚀现象，运行平稳。

玻璃钢一体化预制泵站是一种集潜水排污泵、泵站设备、控制系统、格栅设备及远程监控系统为一体化的一体化产品，是传统混凝土泵站的理想替代品。

该设备具有很多优点，下面我们一起来了解下：
1、占地面积小。

玻璃钢一体化预制泵站采用全面地埋式安装，不占用多余土地面积，可直接安装在居民小区的周围，通过地面上部的景观控制房来实现与周围环境的和谐统一。

2、集成度高。

玻璃钢一体化预制泵站内部设备的集成化程度非常高，压力管道系统、进出水管路、泵阀、除臭通风一体化装置等设备在出厂前就已经安装调试完毕，充分利用了筒内的空间。

此外，还可以根据用户需要配置智能控制系统，能在有限空间里得到合理体现。

3、防腐能力强。

玻璃钢一体化预制泵站筒体采用加强玻璃纤维连续缠绕，通过计算机控制缠
绕走向和厚度，确保厚度均匀并达到设计要求。

质量稳定优良，防腐能力强。

出厂前还进行防渗漏试验，确保无泄漏，能适应多种环境。

4、智能控制。

玻璃钢一体化预制泵站搭配智能控制柜，一体化泵站在操作过程中全自动化控制，无需专人看守。

以上就是河南上田泵业有限公司分享的信息，该公司是一家成集泵产品开发、给排水工程设计、变频调速恒压供水、消防成套及电气控制设备的生产、销售、服务为一体的大型现代化企业。

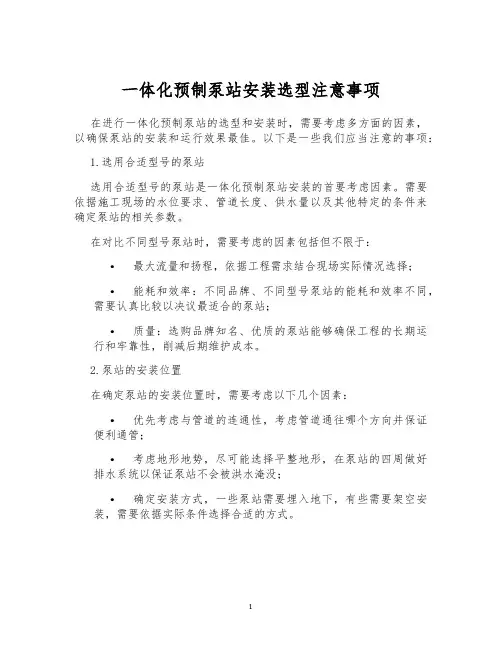

一体化预制泵站安装选型注意事项在进行一体化预制泵站的选型和安装时，需要考虑多方面的因素，以确保泵站的安装和运行效果最佳。

以下是一些我们应当注意的事项：1.选用合适型号的泵站选用合适型号的泵站是一体化预制泵站安装的首要考虑因素。

需要依据施工现场的水位要求、管道长度、供水量以及其他特定的条件来确定泵站的相关参数。

在对比不同型号泵站时，需要考虑的因素包括但不限于：•最大流量和扬程，依据工程需求结合现场实际情况选择；•能耗和效率：不同品牌、不同型号泵站的能耗和效率不同，需要认真比较以决议最适合的泵站；•质量：选购品牌知名、优质的泵站能够确保工程的长期运行和牢靠性，削减后期维护成本。

2.泵站的安装位置在确定泵站的安装位置时，需要考虑以下几个因素：•优先考虑与管道的连通性，考虑管道通往哪个方向并保证便利通管；•考虑地形地势，尽可能选择平整地形，在泵站的四周做好排水系统以保证泵站不会被洪水淹没；•确定安装方式，一些泵站需要埋入地下，有些需要架空安装，需要依据实际条件选择合适的方式。

3.疏通安全通道和检修口在泵站的设计过程中，需要确保设计疏通安全通道和检修口。

这些通道和口能够便利地进行泵站的维护保养。

安装时也要保证这些通道和口的设置与泵站匹配且便利使用，确保将来维护时不会显现困难。

4.电气设备及其布局泵站的电气设备也需要特别关注。

在进行泵站的选型和安装过程中，需要考虑设备的布局、电线管线的走向以及安全距离。

电气设备的安装确定要充分安全、便于维护、易于调试、大气美观等要求。

5.采购细节和售后服务在选购泵站时，可以参考以下几点：•选择规模生产的公司，确保能够供应标准化的产品和更高的品质保证；•选择有确定市场声誉的公司，可以考虑查看该公司之前的业绩情况，取得他们的客户评价以及售后服务情况；•选择配件比较齐全的公司，避开在使用中碰到无法找到零部件的问题。

结尾总而言之，在一体化预制泵站选型和安装过程中，我们需要考虑多个方面的因素，从而确保泵站的顺当运行和更好的使用效果。

一体化预制泵站工程技术标准摘要：1.一体化预制泵站的概述2.一体化预制泵站的技术标准3.一体化预制泵站的应用领域4.一体化预制泵站的优势与特点5.一体化预制泵站的选购与安装注意事项6.总结正文：一、一体化预制泵站的概述一体化预制泵站是一种集成度高、体积小巧、安装便捷的泵站系统。

它主要由泵组、控制器、传感器、阀门、管道等组成，广泛应用于市政排水、工业废水处理、农田排灌、建筑物排水等领域。

二、一体化预制泵站的技术标准根据我国相关标准，一体化预制泵站应具备以下技术要求：1.泵站结构设计合理，能有效防止水泵运行过程中的震动和噪音。

2.泵站材料选用优质不锈钢或玻璃钢，具有较高的耐腐蚀性和耐磨性。

3.泵站内部布局合理，便于检修和维护。

4.泵站具备自动控制功能，能实现无人值守运行。

三、一体化预制泵站的应用领域一体化预制泵站适用于各种复杂的工程环境，如城市排水、建筑排水、农田排灌、工业废水处理等。

它具有占地面积小、安装速度快、运行稳定、维护简便等优点。

四、一体化预制泵站的优势与特点1.结构紧凑，占地面积小，节省土地资源。

2.采用优质材料，耐腐蚀、耐磨损，使用寿命长。

3.集成度高，系统稳定，运行可靠。

4.自动控制，无人值守，降低运行成本。

5.安装简便，施工周期短。

五、一体化预制泵站的选购与安装注意事项1.选购时应根据实际需求，选择合适的泵站型号和规格。

2.安装前，应充分了解泵站的技术参数和性能指标。

3.安装过程中，确保泵站基础稳固，管道连接严密。

4.安装完成后，进行试运行，检查泵站运行是否正常。

六、总结一体化预制泵站作为一种高效、环保、节能的泵站系统，在我国得到了广泛的应用。

一体化预制泵站的技术要求筒体的强度要求1.一体化预制泵站筒体强度（环向拉伸强度≥360Mpa，轴向拉伸强度≥100Mpa，压缩强度≥220Mpa，巴士硬度≥45，热膨胀系数≤8×10-5。

2.一体化预制泵站筒体必须采用的无碱玻璃钢纤维（无碱玻璃钢的国家标准：碱金属含量≤0.4%)，才能保证筒体的化学稳定性，且需满足：耐酸性（PH5，24h)和耐碱性（PH12，24h)符合国标。

外观1.外壳表面：外壳表面不应有明显的磕碰伤痕、变形等缺陷。

2.焊接质量：焊缝之间应平滑过度、焊渣和飞溅物清除并打磨抛光。

3.表面防护：涂漆层应平整、光滑，颜色、光泽一致，漆膜不允许有流挂、起泡等现象。

4.管件表面处理：法兰及管件的外露加工表面应进行处理，不应有锈蚀、碰伤等缺陷。

5.户外型控制柜：控制柜内整体部件及位置整齐合理，布线均匀，不应有脱线、松动现象。

6.控制柜：控制柜的制造应符合GB/T 3047.1的规定。

内整体部件及位置整齐合理，布线均匀，不应有脱线、松动等现象。

7.铭牌、标牌：应固定端正、明显、清晰，不得被油漆覆盖。

材料及外购件1.主要部件：泵站用螺柱、法兰、接管等主要部件用材料应符合GB/T 3280、GB/T 14976的规定。

2.外购件：外购件应有生产厂家的合格证和相关资料，并符合有关标准要求。

3.阀门及活动部件：泵站用阀门及其活动部件的动作应灵活、可靠，阀瓣均应经行包橡胶处理。

4.螺栓螺母：泵站所有的螺栓螺母均应采用不锈钢304材质,应采用不锈钢材质的锁紧螺母，裸露在顶部的螺栓应采用不锈钢304材质的圆头螺栓。

泵站组件1.筒体材质：筒体材质应采用高强纤维缠绕玻璃钢（GRP），提供第三方权威机构出具的玻璃钢筒体的检测报告。

2.筒体底部：坑底采用优化自清洁设计，有效防止沉淀、积淤、除臭、自清洁。

3.成套设备：成套设备应有泵站筒体、压力管道、检修平台、检修爬梯、格栅装置、耦合系统、通风装置、防滑井盖等；泵站筒体应无泄漏。

一体化预制泵站是用来解决城市雨水收集和排涝以及城镇污水无法及时排除的难题。

它的结构主要由泵站简体、检修平台、井盖、通风管、潜污泵、耦合底座、导轨和提链、提篮格栅、格栅导轨及提链、格栅支架、进水管、止回阀、弹性底座封闸阀、液位检测装置及控制柜这些主要部件组成。

一、预制泵站的材料组成1、防滑顶盖盖板村料由CRP制成，盖板内外丧面平整，不允许有深度2以上的裂纹，不允许有分层脱层，纤维棵露、树脂结节、异物夹杂、色泽明暴不匀等现象。

GRP材料外保护层加抗紫外线材料，防止长时间棵露在太阳光下面老化。

整体项盖有防滑措施，如防滑花纹或颗粒，并刷有防腐漆。

2、泵站上盖采用铝合金制成，带安全格栅、通风排气管和扶手。

可加装防盗安全锁。

可加气压弹簧，轻松打开。

3、GRP玻璃钢简体简体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为高标号项级树脂，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，结构层厚度由结构设计确定，简体巴氏硬度达到40Hba以上，拉伸强度达到10MPa弯曲强度达到120Mpe。

出厂前须进行10%防渗漏试验，确保无泄漏。

泵站主体结构设计寿命为950年，泵站底座必须有抗浮设计，井简外部采用上窄下宽推拔形式，预留二次灌浆孔，有效防止泵站上浮，井筒不得采用上下等径结构。

4、粉碎型格栅。

粉碎型格栅应为单个一体机，非两个或多个设备的组合体。

粉碎型格栅包括: 切割刀片、垫片、轴、轴承和密封圈、侧栏、底座、机壳、减速器和电机。

刀片组必须为双轴设计，能在干/湿条件下连续运行，单栏轴设计是不被接受的。

切割刀片和垫片必须是单片分离的，不可以是数片叠加式或整合体的。

要求刀片更换时可以单片更实，以满足备品备件最小量。

双轴设计是由两组独立的切割刀片和垫片安装在两个平行的轴上，交替重叠，实现螺旋形的切割。

两个旋转轴在驱动轴的带动下相向旋转。

从动轴在主动轴的带动下以主动轴的2/3转速旋转，主动轴和从动轴上的刀片直径必须一样，轴转速不大于85rpm。

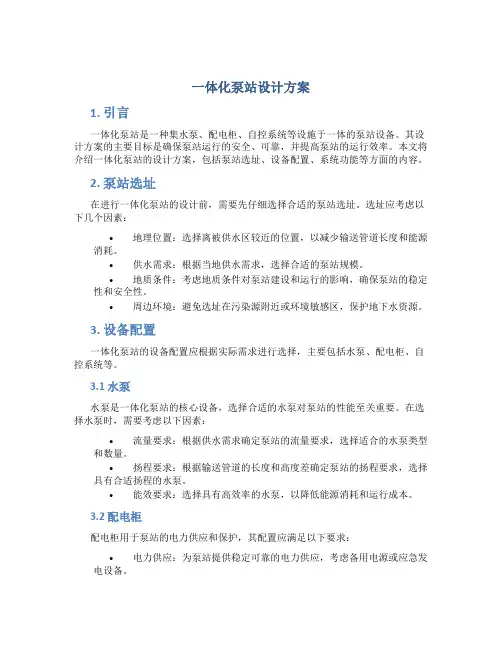

一体化泵站设计方案1. 引言一体化泵站是一种集水泵、配电柜、自控系统等设施于一体的泵站设备。

其设计方案的主要目标是确保泵站运行的安全、可靠，并提高泵站的运行效率。

本文将介绍一体化泵站的设计方案，包括泵站选址、设备配置、系统功能等方面的内容。

2. 泵站选址在进行一体化泵站的设计前，需要先仔细选择合适的泵站选址。

选址应考虑以下几个因素：•地理位置：选择离被供水区较近的位置，以减少输送管道长度和能源消耗。

•供水需求：根据当地供水需求，选择合适的泵站规模。

•地质条件：考虑地质条件对泵站建设和运行的影响，确保泵站的稳定性和安全性。

•周边环境：避免选址在污染源附近或环境敏感区，保护地下水资源。

3. 设备配置一体化泵站的设备配置应根据实际需求进行选择，主要包括水泵、配电柜、自控系统等。

3.1 水泵水泵是一体化泵站的核心设备，选择合适的水泵对泵站的性能至关重要。

在选择水泵时，需要考虑以下因素：•流量要求：根据供水需求确定泵站的流量要求，选择适合的水泵类型和数量。

•扬程要求：根据输送管道的长度和高度差确定泵站的扬程要求，选择具有合适扬程的水泵。

•能效要求：选择具有高效率的水泵，以降低能源消耗和运行成本。

3.2 配电柜配电柜用于泵站的电力供应和保护，其配置应满足以下要求：•电力供应：为泵站提供稳定可靠的电力供应，考虑备用电源或应急发电设备。

•电力保护：配置过载保护、短路保护等电力保护装置，确保泵站设备和人员的安全。

3.3 自控系统自控系统用于对泵站进行自动化控制和监测，其主要功能包括：•远程监测：通过传感器和监测设备实时监测泵站的运行状态和数据。

•自动控制：根据实时监测数据，自动调节水泵的运行状态和流量，实现自动化控制。

•报警管理：配置报警装置，及时发送泵站异常报警信息，以便及时处理故障。

4. 系统功能一体化泵站的设计方案应确保系统具有以下功能：•远程监测与管理：通过网络连接，实现对泵站的远程监测和管理，提高泵站的运行效率。

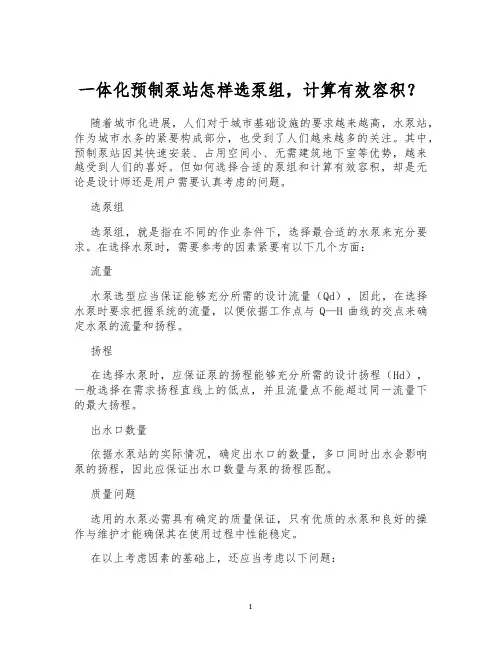

一体化预制泵站怎样选泵组，计算有效容积？随着城市化进展，人们对于城市基础设施的要求越来越高，水泵站，作为城市水务的紧要构成部分，也受到了人们越来越多的关注。

其中，预制泵站因其快速安装、占用空间小、无需建筑地下室等优势，越来越受到人们的喜好。

但如何选择合适的泵组和计算有效容积，却是无论是设计师还是用户需要认真考虑的问题。

选泵组选泵组，就是指在不同的作业条件下，选择最合适的水泵来充分要求。

在选择水泵时，需要参考的因素紧要有以下几个方面：流量水泵选型应当保证能够充分所需的设计流量（Qd），因此，在选择水泵时要求把握系统的流量，以便依据工作点与Q—H曲线的交点来确定水泵的流量和扬程。

扬程在选择水泵时，应保证泵的扬程能够充分所需的设计扬程（Hd），一般选择在需求扬程直线上的低点，并且流量点不能超过同一流量下的最大扬程。

出水口数量依据水泵站的实际情况，确定出水口的数量，多口同时出水会影响泵的扬程，因此应保证出水口数量与泵的扬程匹配。

质量问题选用的水泵必需具有确定的质量保证，只有优质的水泵和良好的操作与维护才能确保其在使用过程中性能稳定。

在以上考虑因素的基础上，还应当考虑以下问题：噪音问题水泵一般都会产生比较大的噪音，故需要注意选购一些噪音较小的水泵，同时应故障率较低，操作和维护难度较少的产品。

费用问题在选取泵组之前，还需要考虑预算因素，选择在预算范围内并可以充分其他要求的泵组，尽量不选择过高或过低的价格，以保证预算的合理性。

稳定性问题水泵的稳定运行对于预制泵站的正常运行至关紧要。

因此，在选泵组时，应选择稳定性和牢靠性较高的水泵，以确保其在泵站中长时间运行的稳定性和牢靠性。

计算有效容积在预制泵站中，有效容积指的是系统中能够存放水的部分，如箱体、管道和泵房等，而有效容积的计算将直接影响预制泵站的工作效率和质量。

选择计算方法有效容积的计算通常使用两种方法：一、理论计算法理论计算法是最常用的计算方法。

通过预先推算泵站有效容积，估算其能处理的水量和工作本领，并在设计实践中进行试验和调整。
