工程热力学-10气体动力循环

第九章气体动力循环1、从热力学理论瞧为什么混合加热理想循环的热效率随压缩比ε与定容增压比λ的增大而提高,随定压预胀比ρ的增大而降低？答:因为随着压缩比ε与定容增压比λ的增大循环平均吸热温度提高,而循环平均放热温度不变,故混合加热循环的热效率随压缩比ε与定容增压比λ的增大而提高。

混合加热循环的热效率随定压预胀比ρ的增大而减低,这时因为定容线比定压线陡,故加大定压加热份额造成循环平均吸热温度增大不如循环平均放热温度增大快,故热效率反而降低。

2、从内燃机循环的分析、比较发现各种理想循环在加热前都有绝热压缩过程,这就是否就是必然的？答:不就是必然的,例如斯特林循环就没有绝热压缩过程。

对于一般的内燃机来说,工质在气缸内压缩,由于内燃机的转速非常高,压缩过程在极短时间内完成,缸内又没有很好的冷却设备,所以一般都认为缸内进行的就是绝热压缩。

3、卡诺定理指出两个热源之间工作的热机以卡诺机的热效率最高,为什么斯特林循环的热效率可以与卡诺循环的热效率一样？答:卡诺定理的内容就是:在相同温度的高温热源与相同温度的低温热源之间工作的一切可逆循环,其热效率都相同,与可逆循环的种类无关,与采用哪一种工质无关。

定理二:在温度同为T1的热源与同为T2的冷源间工作的一切不可逆循环,其热效率必小于可逆循环。

由这两条定理知,在两个恒温热源间,卡诺循环比一切不可逆循环的效率都高,但就是斯特林循环也可以做到可逆循环,因此斯特林循环的热效率可以与卡诺循环一样高。

4、根据卡诺定理与卡诺循环,热源温度越高,循环热效率越大,燃气轮机装置工作为什么要用二次冷却空气与高温燃气混合,使混合气体降低温度,再进入燃气轮机？答:这就是因为高温燃气的温度过高,燃气轮机的叶片无法承受这么高的温度,所以为了保护燃气轮机要将燃气降低温度后再引入装置工作。

同时加入大量二次空气,大大增加了燃气的流量,这可以增加燃气轮机的做功量。

5、卡诺定理指出热源温度越高循环热效率越高。

第10章蒸汽动力装置循环一、选择题在蒸汽动力循环中，为达到提高循环热效率的目的，可采用回热技术来提高工质的（）[宁波大学2008研]A．循环最高温度B．循环最低温度C．平均吸热温度D．平均放热温度【答案】C【解析】在蒸汽动力循环中，采用回热技术可以提高工质的平均吸热温度，从而达到提高循环热效率的目的。

二、判断题1．回热循环的热效率比郎肯循环高，但比功比朗肯循环低。

（）[天津大学2004研] 【答案】对2．抽气回热循环由于提高了效率，所以单位质量的水蒸气做功能力增加。

（）[同济大学2006研]【答案】错【解析】抽气回热循环中部分未完全膨胀的蒸汽从汽轮机中抽出，去加热低温冷却水，这样就使得相同的工质情况下，抽气回热循环做功小于普通朗肯循环，因而单位质量的水蒸气做功能力降低。

3．实际蒸汽动力装置与燃气轮装置，采用回热后平均吸热温度与热效率均提高。

（）[湖南大学2007研]【答案】对【解析】对实际的蒸汽的动力装置于燃气轮机装置来说，采用回热后，平均吸热温度升高，于是热效率也得到提高。

三、简答题1．朗肯循环采用回热的基本原理是什么？[天津大学2004研]解：基本原理是提高卡诺循环的平均吸热温度来提高热效率。

2．画出朗肯循环和蒸汽压缩制冷循环的T-s图，用各点的状态参数写出：（1）朗肯循环的吸热量、放热量、汽轮机所做的功及循环热效率。

（2）制冷循环的制冷量、压缩机耗功及制冷系数。

[西安交通大学2004研]解：画出朗肯循环和蒸汽压缩制冷循环的T-s图如图10-1所示。

郎肯循环蒸汽压缩制冷循环图10-1（1）参考T-s图，可以得到：朗肯循环的吸热过程为4→1的定压加热过程，吸热量：；郎肯循环的放热过程为2→3的过程，在冷凝器中进行，放热量：；汽轮机中，做功过程为绝热膨胀过程1→2，做工量：；在水泵中被绝热压缩，接受功量为，相对于汽轮机做功来说很小，故有热效率：（2）参考上面的T-s图，可以得到：蒸汽压缩制冷循环的吸热量为：；压缩机耗功为：；制冷系数为：。

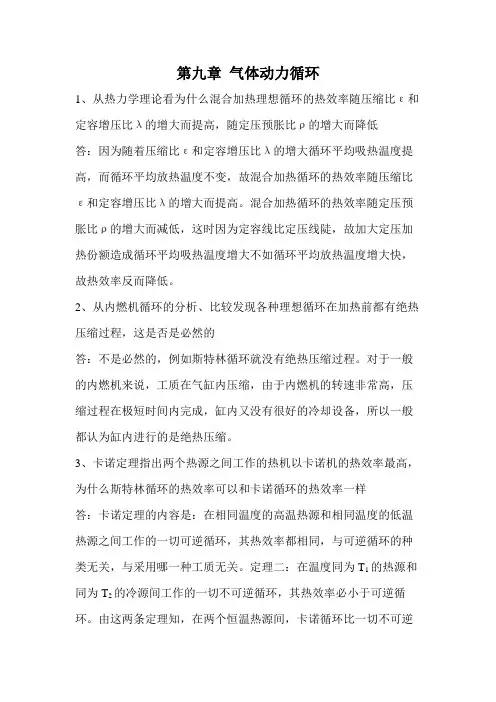

第九章气体动力循环1、从热力学理论看为什么混合加热理想循环的热效率随压缩比ε和定容增压比λ的增大而提高，随定压预胀比ρ的增大而降低答：因为随着压缩比ε和定容增压比λ的增大循环平均吸热温度提高，而循环平均放热温度不变，故混合加热循环的热效率随压缩比ε和定容增压比λ的增大而提高。

混合加热循环的热效率随定压预胀比ρ的增大而减低，这时因为定容线比定压线陡，故加大定压加热份额造成循环平均吸热温度增大不如循环平均放热温度增大快，故热效率反而降低。

2、从内燃机循环的分析、比较发现各种理想循环在加热前都有绝热压缩过程，这是否是必然的答：不是必然的，例如斯特林循环就没有绝热压缩过程。

对于一般的内燃机来说，工质在气缸内压缩，由于内燃机的转速非常高，压缩过程在极短时间内完成，缸内又没有很好的冷却设备，所以一般都认为缸内进行的是绝热压缩。

3、卡诺定理指出两个热源之间工作的热机以卡诺机的热效率最高，为什么斯特林循环的热效率可以和卡诺循环的热效率一样答：卡诺定理的内容是：在相同温度的高温热源和相同温度的低温热源之间工作的一切可逆循环，其热效率都相同，与可逆循环的种类无关，与采用哪一种工质无关。

定理二：在温度同为T1的热源和同为T2的冷源间工作的一切不可逆循环，其热效率必小于可逆循环。

由这两条定理知，在两个恒温热源间，卡诺循环比一切不可逆循环的效率都高，但是斯特林循环也可以做到可逆循环，因此斯特林循环的热效率可以和卡诺循环一样高。

4、根据卡诺定理和卡诺循环，热源温度越高，循环热效率越大，燃气轮机装置工作为什么要用二次冷却空气与高温燃气混合，使混合气体降低温度，再进入燃气轮机答：这是因为高温燃气的温度过高，燃气轮机的叶片无法承受这么高的温度，所以为了保护燃气轮机要将燃气降低温度后再引入装置工作。

同时加入大量二次空气，大大增加了燃气的流量，这可以增加燃气轮机的做功量。

5、卡诺定理指出热源温度越高循环热效率越高。

定压加热理想循环的循环增温比τ高，循环的最高温度就越高，但为什么定压加热理想循环的热效率与循环增温比τ无关而取决于增压比π答：提高循环增温比，可以有效的提高循环的平均吸热温度，但同时也提高了循环的平均放热温度，吸热和放热均为定压过程，这两方面的作用相互抵消，因此热效率与循环增温比无关。

工程热力学气体动力循环的概念与分类工程热力学是研究热能和功的转换与利用的学科。

在工程领域中，气体动力循环是广泛应用于发电、制冷、空调、石油化工等领域的一种热力学循环过程。

本文将介绍工程热力学气体动力循环的概念，并对其进行分类。

一、概念气体动力循环是通过工作物质在循环过程中吸热、膨胀、排热、压缩等热力学过程，将热能转化为功的循环过程。

这种循环过程通常由燃料燃烧产生热能，再通过与工作物质的热交换和机械工作转换来实现功的输出。

气体动力循环常用于热能转换设备，如内燃机、蒸汽轮机等。

二、分类根据气体动力循环的特点和工程应用需求，可以将其分为以下几类：1. 单级循环与多级循环单级循环是指在气体动力循环中，工作物质只经过一次膨胀和压缩过程，例如单级蒸汽轮机循环。

而多级循环则是指工作物质在循环过程中经过多次膨胀和压缩过程，例如多级蒸汽轮机循环。

多级循环相比于单级循环具有更高的效率和更好的经济性。

2. 热力循环与制冷循环热力循环主要用于能源利用，将热能转化为功。

典型的热力循环包括布雷顿循环和卡诺循环等。

而制冷循环则是将热能从低温区吸收，通过工作物质的循环过程将热能传递到高温区，从而实现制冷效果。

常见的制冷循环包括单级压缩制冷循环和多级压缩制冷循环等。

3. 气体组成循环气体动力循环中的工作物质可以是单一组分的气体，也可以是多组分混合气体。

气体组成对循环过程的热力学性质和性能有重要影响。

常见的气体组成循环包括理想气体循环、湿气循环和混合气体循环等。

4. 循环过程特点根据循环过程的特点，气体动力循环可分为恒定流量循环和恒定压力循环。

在恒定流量循环中，气体流量保持不变，例如湿蒸汽循环。

而在恒定压力循环中，工作物质的排热过程保持恒定压力，例如常压汽轮机循环。

总结：工程热力学气体动力循环是将热能转化为功的一种循环过程。

根据其特点和应用需求，可以将其分类为单级循环与多级循环、热力循环与制冷循环、气体组成循环以及循环过程特点等。

第十章蒸汽动力装置循环1、干饱和蒸汽朗肯循环（图10-1 中循环6-7-3-4-5-6）与同样初压力下的过热蒸汽朗肯循环（图10-1 中循环1-2-3-4-5-6-1）相比较，前者更接近卡诺循环，但热效率却比后者低，如何解释此结果？答：循环6-7-3-4-5-6局限于饱和区，吸热温度受到水的临界温度的制约，其平均吸热温度较低，故其热效率较循环1-2-3-4-5-6-1低。

2、本世纪二三十年代，金属材料的耐热性仅达400℃，为使蒸汽初压提高，用再热循环很有必要。

其后，耐热合金材料有进展，加之其他一些原因，在很长一段时期内不再设计制造按再热循环工作的设备。

但近年来随着初压提高再热循环再次受到注意。

请分析其原因。

答：朗肯循环中提高新蒸汽压力和温度都可以提高循环的热效率，在本世纪二三十年代，材料的耐热性较差，通过提高蒸汽的温度而提高热机的效率比较困难，因此采用再热循环来提高蒸汽初压。

随着耐热材料的研究通过提高蒸汽的温度而提高热机的效率就可以满足工业要求。

因此很长一段时期不再设计制造再热循环工作设备。

近年来使用的蒸汽初压大大提高，由于初压的提高使得乏气干度迅速降低，引起气轮机内部效率降低，另外还会侵蚀汽轮机叶片缩短汽轮机寿命，所以乏气干度不宜太低，必须提高乏气干度，就要使用再热循环。

3、图10-13 所示回热系统中采用的是混合式回热器，靠蒸气与水的混合达到换热的目的。

另有一种表面式换热器，如图10-26 所示，蒸汽在管外冷凝，将凝结热量传给管内的水，这种布置可减少系统中高压水泵的数量。

试分析这种系统在热力学分析上与混合式系统有否不同？图10-26答：回热循环的计算最重要的是计算抽气量：对于混合式回热加热器：其热平衡方程为：()()()1'1'100041h h h h -=--αα 可得：404011'h h h h --=α对于表面式换热器：热平衡方程为：假设在理想换热情况下，没有热损失。

1.第一章 基本概念及定义 2.热能动力装置：从燃料燃烧中得到热能，以及利用热能所得到动力的整套设备（包括辅助设备）统称热能动力装置。

3.工质：热能和机械能相互转化的媒介物质叫做工质，能量的转换都是通过工质状态的变化实现的。

4.高温热源：工质从中吸取热能的物系叫热源，或称高温热源。

5.低温热源：接受工质排出热能的物系叫冷源，或称低温热源。

6.热力系统：被人为分割出来作为热力学分析对象的有限物质系统叫做热力系统。

7.闭口系统：如果热力系统与外界只有能量交换而无物质交换，则称该系统为闭口系统。

（系统质量不变） 8.开口系统：如果热力系统与外界不仅有能量交换而且有物质交换，则称该系统为开口系统。

（系统体积不变） 9.绝热系统：如果热力系统和外界间无热量交换时称为绝热系统。

（无论开口、闭口系统，只要没有热量越过边界） 10.孤立系统：如果热力系统和外界既无能量交换又无物质交换时，则称该系统为孤立系统。

11.表压力：工质的绝对压力>大气压力时，压力计测得的差数。

12.真空度：工质的绝对压力<大气压力时，压力计测得的差数，此时的压力计也叫真空计。

13.平衡状态：无外界影响系统保持状态参数不随时间而改变的状态。

充要条件是同时到达热平衡和力平衡。

14.稳定状态：系统参数不随时间改变。

（稳定未必平衡） 15.准平衡过程(准静态过程)：过程进行的相对缓慢，工质在平衡被破环后自动恢复平衡所需的时间很短，工质有足够的时间来恢复平衡，随时都不致显著偏离平衡状态，那么这样的过程就称为准平衡过程。

它是无限接近于平衡状态的过程。

16.可逆过程：完成某一过程后，工质沿相同的路径逆行回复到原来的状态，并使相互作用所涉及的外界亦回复到原来的状态，而不留下任何改变。

可逆过程=准平衡过程+没有耗散效应（因摩擦机械能转变成热的现象）。

17.准平衡与可逆区别：准平衡过程只着眼工质内部平衡;可逆过程是分析工质与外界作用产生的总效果，不仅要求工质内部平衡，还要求工质与外界作用可以无条件逆复。

考点精讲工程热力学考试指导及课程说明主讲：程老师沈维道《工程热力学》考研辅导课程1、沈维道《工程热力学》考点精讲及复习思路2、沈维道《工程热力学》名校真题解析及典型题精讲精练3、沈维道《工程热力学》冲刺串讲及模拟四套卷精讲本课程使用教材《工程热力学》第三版作者：沈维道，蒋智敏，童钧耕主编出版社：高等教育出版社出版时间：2001-6-1《工程热力学》第4版作者：沈维道，童钧耕主编出版社：高等教育出版社出版时间：2007-6-1《工程热力学》第4版作者：曾丹岺主编出版社：高等教育出版社出版时间：2002-12-1《工程热力学》作者：朱明善等编著出版社：清华大学出版社出版时间：2011-6-1《工程热力学》作者：冯青，李世武，张丽编著出版社：西北工业大学出版社出版时间：2006-9-1《工程热力学》（第三版）作者：华自强，张忠进编出版社：高等教育出版社出版时间：2000-7-1《工程热力学》第二版作者：毕明树、冯殿义、马连湘编出版社：化学工业出版社出版时间：2008-1-1《工程热力学》作者：朱明善等编著出版社：清华大学出版社出版时间：1995-7-1《工程热力学》第四版作者：华自强等编出版社：高等教育出版社出版时间：2009-11-1《工程热力学》（第五版）作者：廉乐明等编出版社：中国建筑工业出版社出版时间：2007-1-1《工程热力学》作者：王修彦主编出版社：机械工业出版社出版时间：2008-1-1《工程热力学》作者：严家騄，王永青编著出版社：中国电力出版社出版时间：2007-9-1考试分值分布一般来说，在硕士研究生入学考试中，工程热力学专业课满分为150分。

大家首先要认真仔细地阅读自己打算报考院校的招生简章，确定考试教材，然后阅读考试大纲，确认考试范围。

尤其是，要根据近年(一般三年内)的真题，了解分值的分布、题型，以及该院校出题的倾向和偏好。

考试分值分布考研的工程热力学试题，一般来说题型分为两大类：概念题和计算题。

第二章基本概念基本要求：通过本章的学习，你应该掌握以下工程热力学的基本概念：工质，热力学系统（及其分类），外界,边界，热力学平衡态（与稳态、均匀的区别），状态参数（及其特征），准静态过程，可逆过程，功，热量本章重点：1、热力学系统的概念及其分类。

2、热力学平衡态的概念及其判断。

3、状态参数的概念及其特征。

4、准静态过程的概念及其意义、判断。

5、可逆过程的概念及其判断。

6、准静态过程与可逆过程的联系与区别。

7、功、热量的概念及其区别、方向符号。

第一节工质热力学系统1. 作为工质应具有良好的______和______。

A. 流动性/多变性B. 膨胀性/多变性C. 膨胀性/分离性2. 把热能转化为机械能，通过______的膨胀来实现。

A. 高温气体C. 液体D. A、B、C均不对3. 把热量转化为功的媒介物称为______。

A. 功源B. 热源C. 质源工质必须具有良好的膨胀性和流动性，常用工质有：B. 润滑油C. 水D. 天然气4. 内燃机动力装置的工质是_______。

B. 蒸气C. 燃油D. 水5. 燃气轮机动力装置的做功工质是：B. 蒸汽C. 氧气D. 水6. 蒸汽动力装置的工质必须具有良好的______性。

B. 耐高温C. 纯净D. 导热7. 下列哪一种系统与外界肯定没有质量交换但可能有热量交换?A. 绝热系统B. 孤立系统D. 开口系统8. 与外界没有质量交换的系统是______，同时它也可能是______。

A. 开口系统/孤立系统B. 开口系统/绝热系统D. 绝热系统/孤立系统9. 封闭系统是指______的系统。

B. 与外界没有热量交换C. 与外界既没有物质交换也没有热量交换D. 与外界没有功的交换10. 开口系统是指______的系统。

B. 与外界有热量交换C. 与外界有物质交换没有热量交换D. 与外界有功的交换11. 与外界有质量交换的系统是开口系统，同时它也可能是：A.封闭系统C.孤立系统D.B+C12. _____与外界肯定没有能量交换。

第9章气体动力循环一、选择题活塞式内燃机定容加热、混合加热、定压加热3个循环在压缩比和吸热量相同的条件下，热效率的关系为（）。

[西安交通大学2003研]A．B．C．【答案】B【解析】在压缩比与吸热量相同的条件下，放热量有。

根据循环热效率的公式可得：。

二、填空题一活塞式内燃机的理想循环，若活塞在下止点位置时气缸容积为V1，活塞在上止点位置时气缸内容积为V2，那么此循环的压缩比为_______。

循环效率随压缩比的提高呈现_______的趋势。

[北京理工大学2005研]【答案】；提高三、判断题实际蒸汽动力，装置与燃气轮机装置，采用回热后每千克工质作功量均增加。

（）[天津大学2005研]【答案】错【解析】采用回热后，总的热效率提高，但是工质质量不变的前提下输出功减少，因而单位质量公职的做功量减少。

四、简答题1．定性地画出具有回热的燃气轮机装置示意图，并在T-s图上定性地分析回热对热效率的影响。

[北京航空航天大学2004、2005研]解：燃气轮机装置示意图如图9-1所示。

图9-1与未采用回热的循环相比，循环净功不变，回热后，只有5-3过程吸热，即q减小，故循环效率提高。

2．综观蒸汽动力循环、燃气轮机循环、内燃机循环以及其他动力循环，请分析归纳转换为机械能的必要条件或基本规律？[天津大学2005研]解：动力循环工作过程的一般规律是任何动力循环都是以消耗热能为代价，以作功为目的。

但是为了达到这个目的，首先必须以升压造成压差为前提，否则消耗的热能再多，倘若没有必要的压差条件，仍是无法利用膨胀转变为动力。

由此可见，压差的存在与否是热能转化为机械能的先决条件，它也为拉开平均吸、放热温度创造了条件。

其次还必须以放热为基础，否则将违背热力学第二定律。

总之，升压是前提，加热是手段，作功是目的，放热是基础。

3．什么是回热？试解释在热机循环中若能采取回热措施，从热力学角度简单说来将会带来什么好处？[华中科技大学2005研]解：回热是指，在保持构成循环的热力过程性质不变的条件下，利用循环中某些放热过程的放热量来满足另一些吸热过程的吸热需要的措施。

第一章基本概念与定义1．答：不一定。

稳定流动开口系统内质量也可以保持恒定2．答：这种说法是不对的。

工质在越过边界时，其热力学能也越过了边界。

但热力学能不是热量，只要系统和外界没有热量地交换就是绝热系。

3．答：只有在没有外界影响的条件下，工质的状态不随时间变化，这种状态称之为平衡状态。

稳定状态只要其工质的状态不随时间变化，就称之为稳定状态，不考虑是否在外界的影响下，这是他们的本质区别。

平衡状态并非稳定状态之必要条件。

物系内部各处的性质均匀一致的状态为均匀状态。

平衡状态不一定为均匀状态，均匀并非系统处于平衡状态之必要条件。

4．答：压力表的读数可能会改变，根据压力仪表所处的环境压力的改变而改变。

当地大气压不一定是环境大气压。

环境大气压是指压力仪表所处的环境的压力。

5．答：温度计随物体的冷热程度不同有显著的变化。

6．答：任何一种经验温标不能作为度量温度的标准。

由于经验温标依赖于测温物质的性质，当选用不同测温物质的温度计、采用不同的物理量作为温度的标志来测量温度时，除选定为基准点的温度，其他温度的测定值可能有微小的差异。

7．答：系统内部各部分之间的传热和位移或系统与外界之间的热量的交换与功的交换都是促使系统状态变化的原因。

8．答：（1）第一种情况如图1-1（a）,不作功（2）第二种情况如图1-1（b）,作功（3）第一种情况为不可逆过程不可以在p-v图上表示出来，第二种情况为可逆过程可以在p-v图上表示出来。

9．答：经历一个不可逆过程后系统可以恢复为原来状态。

系统和外界整个系统不能恢复原来状态。

10．答：系统经历一可逆正向循环及其逆向可逆循环后，系统恢复到原来状态，外界没有变化；若存在不可逆因素，系统恢复到原状态，外界产生变化。

11．答：不一定。

主要看输出功的主要作用是什么，排斥大气功是否有用。

第二章 热力学第一定理1．答：将隔板抽去，根据热力学第一定律w u q +∆=其中0,0==w q 所以容器中空 气的热力学能不变。
