简要说明电池片的生产工艺
电池片的生产工艺主要包括以下几个步骤：
1. 前处理：包括清洁、去胶、去污等步骤，以确保电池片表面干净无污染。
2. 扩散/沉积：将硼、磷等杂质通过扩散或沉积工艺添加到硅片中，形成p型或n型半导体层。
3. 光刻：使用光刻胶覆盖在硅片上，然后通过模板进行曝光，形成所需的图案。
4. 电镀：将金属材料通过电化学反应沉积在图案上，形成电极或连接线。
5. 激光开孔：使用激光刻蚀技术，在硅片上形成微小的洞孔，以便后续步骤中填充适当的材料。
6. 清洗：清洗掉残留的光刻胶、金属材料和其他杂质，保证电池片表面的纯净度。
7. 后处理：包括退火、合金化、钝化等步骤，以优化电池片的电性能和稳定性。
8. 分割：将一整块的硅片切割成单独的电池片，通常使用钻石圆锯进行切割。
9. 灌装/包装：将电池片放入适当的包装容器中，并进行密封，以保护电池片免受外部环境的影响。
以上是电池片的一般生产工艺流程，具体工艺流程会根据电池片的类型和制造商的要求而有所不同。
太阳能电池片工艺流程及原理一、简介太阳能电池片，作为太阳能光伏发电系统的核心组成部分，能够将太阳能转换为直流电能。
其工艺流程涉及多个复杂步骤，每个步骤都对最终的性能和效率有着重要影响。
了解太阳能电池片的工艺流程及工作原理，有助于更好地优化生产过程，提高光电转换效率。
二、太阳能电池片工艺流程1.硅片准备：首先，通过切割硅锭得到硅片，并进行清洗，去除表面的杂质和尘埃。
硅片的品质和厚度对电池片的性能有着至关重要的影响。
2.磷掺杂：在硅片上施加磷元素，通过扩散技术将磷元素掺入硅片中，形成n型半导体。
磷的掺杂浓度决定了电池片的导电性能。
3.镀膜：在硅片表面镀上一层减反射膜，以减少表面反射，提高光吸收效率。
常用的减反射膜材料包括二氧化硅和氮化硅。
4.印刷电极：使用丝网印刷技术在硅片背面印刷电极，并烘干。
电极的形状和尺寸影响电池片的电流收集能力。
5.烧结：通过高温烧结使电极材料与硅片紧密结合，提高电极的导电性能。
6.测试和分选：对电池片进行电性能测试，并根据测试结果进行分选。
合格的电池片进入下一道工序，不合格的则进行回收处理。
7.包装：将合格的电池片进行包装，以保护其在运输和存储过程中的性能。
包装材料一般选用防潮、防震的材料。
三、工作原理太阳能电池片的工作原理基于光伏效应，即光子照射到半导体材料上时，光子能量使电子从束缚状态进入自由状态，从而产生电流。
具体来说，当太阳光照射到硅片上时，光子能量激发硅中的电子，使电子从价带跃迁到导带，从而在价带和导带之间产生电子-空穴对。
在电场的作用下，电子和空穴分别向电池片的负极和正极移动，形成光生电流。
此时，如果将电池片的正负极短路，则会有电流流过电路，从而实现光电转换。
四、发展趋势随着技术的不断进步和应用需求的增长，太阳能电池片的发展趋势主要体现在以下几个方面：1.高效率：通过改进生产工艺、研发新型材料和优化电池结构，不断提高太阳能电池的光电转换效率，以满足日益增长的能源需求。
电池片工艺流程
电池片工艺流程是指太阳能电池的制造过程，主要包括硅片制备、铝化膜、铝电极、N型掺杂、P型掺杂、金属化和制品检验等环节。
下面将详细介绍电池片工艺流程。
硅片制备是电池片制造的第一步。
先将硅棒放入电炉进行高温熔化，然后从熔融的硅池中拉扯出硅棒，再用电锯将硅棒切割成薄片，形成硅片。
铝化膜是指在硅片表面形成一层氧化铝薄膜，用于提高光电转换效率。
首先，将硅片放入酸性溶液中进行清洗；然后，将硅片在氟酸溶液中进行蚀刻，去除氧化层；最后，将硅片浸泡在氧化铝溶液中，在表面形成一层薄膜。
铝电极是电池片上的电极，用于将太阳能转化为电能。
通过在硅片表面涂覆一层铝粉末，并进行高温烧结，将铝粉末固定在硅片上，形成铝电极。
N型掺杂和P型掺杂是为了改变硅片材料的电性质，使其在光照下产生电荷。
通过在硅片表面喷射掺杂源，如硫酸或磷酸，然后进行高温退火处理，使掺杂源扩散到硅片内部，形成N 型和P型区域。
金属化是为了使电流能够从硅片中流出，通过在硅片上涂覆一层金属化膜，如银膏或铝膏，并进行高温烧结，将金属固定在硅片上，形成金属接触电极。
制品检验是在制程中和制程结束后对电池片进行检验和测试，以确保其质量和性能。
主要包括外观检查、光感度测量、电流电压特性测试等。
总结起来，电池片工艺流程是一个复杂而精细的制造过程，涉及到多个步骤和工艺。
这些工艺通过将硅片制备、铝化膜、铝电极、N型掺杂、P型掺杂、金属化和制品检验等环节结合在一起，最终形成高效的太阳能电池片，为太阳能发电提供了可靠的技术支持。

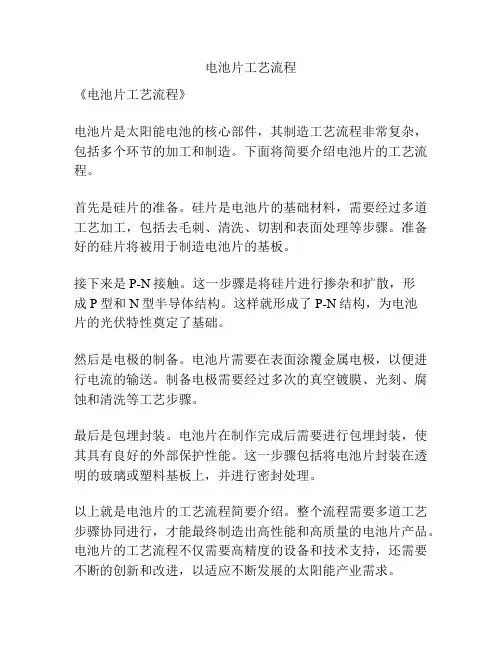

电池片工艺流程
《电池片工艺流程》
电池片是太阳能电池的核心部件，其制造工艺流程非常复杂，包括多个环节的加工和制造。
下面将简要介绍电池片的工艺流程。
首先是硅片的准备。
硅片是电池片的基础材料，需要经过多道工艺加工，包括去毛刺、清洗、切割和表面处理等步骤。
准备好的硅片将被用于制造电池片的基板。
接下来是P-N接触。
这一步骤是将硅片进行掺杂和扩散，形
成P型和N型半导体结构。
这样就形成了P-N结构，为电池
片的光伏特性奠定了基础。
然后是电极的制备。
电池片需要在表面涂覆金属电极，以便进行电流的输送。
制备电极需要经过多次的真空镀膜、光刻、腐蚀和清洗等工艺步骤。
最后是包埋封装。
电池片在制作完成后需要进行包埋封装，使其具有良好的外部保护性能。
这一步骤包括将电池片封装在透明的玻璃或塑料基板上，并进行密封处理。
以上就是电池片的工艺流程简要介绍。
整个流程需要多道工艺步骤协同进行，才能最终制造出高性能和高质量的电池片产品。
电池片的工艺流程不仅需要高精度的设备和技术支持，还需要不断的创新和改进，以适应不断发展的太阳能产业需求。

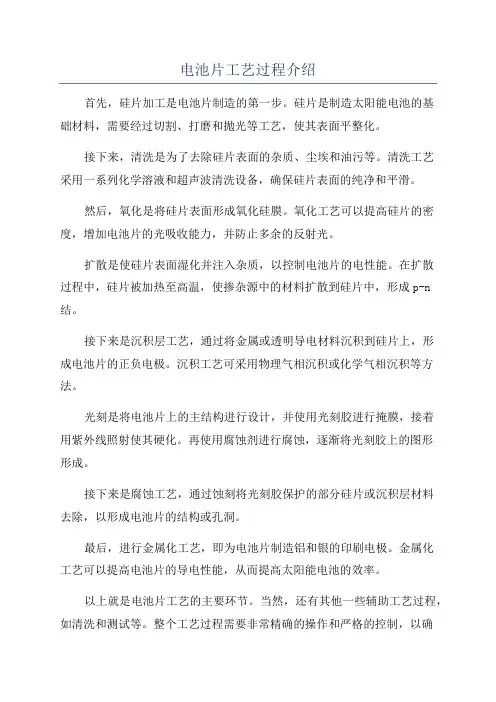

电池片工艺过程介绍
首先，硅片加工是电池片制造的第一步。
硅片是制造太阳能电池的基
础材料，需要经过切割、打磨和抛光等工艺，使其表面平整化。
接下来，清洗是为了去除硅片表面的杂质、尘埃和油污等。
清洗工艺
采用一系列化学溶液和超声波清洗设备，确保硅片表面的纯净和平滑。
然后，氧化是将硅片表面形成氧化硅膜。
氧化工艺可以提高硅片的密度，增加电池片的光吸收能力，并防止多余的反射光。
扩散是使硅片表面湿化并注入杂质，以控制电池片的电性能。
在扩散
过程中，硅片被加热至高温，使掺杂源中的材料扩散到硅片中，形成p-n 结。
接下来是沉积层工艺，通过将金属或透明导电材料沉积到硅片上，形
成电池片的正负电极。
沉积工艺可采用物理气相沉积或化学气相沉积等方法。
光刻是将电池片上的主结构进行设计，并使用光刻胶进行掩膜，接着
用紫外线照射使其硬化。
再使用腐蚀剂进行腐蚀，逐渐将光刻胶上的图形
形成。
接下来是腐蚀工艺，通过蚀刻将光刻胶保护的部分硅片或沉积层材料
去除，以形成电池片的结构或孔洞。
最后，进行金属化工艺，即为电池片制造铝和银的印刷电极。
金属化
工艺可以提高电池片的导电性能，从而提高太阳能电池的效率。
以上就是电池片工艺的主要环节。
当然，还有其他一些辅助工艺过程，如清洗和测试等。
整个工艺过程需要非常精确的操作和严格的控制，以确
保电池片的质量和性能。
此外，随着技术的不断进步，电池片工艺也在不断创新和发展，以提高太阳能电池的效率和降低成本。
1、单片焊接：1 。
1 准备工作:插上电源,待电烙铁达到设置温度(针对155 × 155mm 电池片,温度设置在390±10℃，针对125×125mm 电池片，温度设置在380±10℃)后，将烙铁头放在海绵上擦拭干净,并在烙铁头表面上一层锡，方可进行焊接。
工作前所有人员工作服、工作帽必须穿戴整齐。
1 。
2 工作内容概述：将互连条焊接在电池片上.1.3 焊接过程：将待焊单片正面向上，平放在滤纸或者平板上,左手持互连条，并将其放置在电池主栅电极上，右手持电烙铁采用推焊的方式匀速将互连条熔焊在电池片的主栅电极上(焊接位置起始于距电池片边缘的第五根副栅线,终止于距另一条边的第四根副栅线).焊接时的跌落温度不能低于340℃。
电烙铁不要停留在主栅线上太长期，电池片的每条主栅线上的焊接时间约3 秒(针对125×125mm 电池片) 和4 秒 (针对155×155mm 电池片)。
1 。
4 焊接质量要求：① 主栅线与互连条之间不允许有虚焊，焊接后表面要平整。
② 焊接后表面不允许浮现焊锡堆积或者毛刺。
1 。
5 注意事项:① 由于电池片很薄,稍不注意很容易弄裂,所以在拿取或者搬运电池片时,一定要注意轻拿轻放。
② 恒温电烙铁采用的是合金烙铁头，为了防止其长期暴露于空气中而氧化, 因此在电烙铁不用时，应将烙铁头在海绵上擦拭干净，并在烙铁头表面上一层锡起到保护作用。
③ 焊接所用的海绵要时常清洗,海绵每次的吸水量不要过多。
④ 焊接前或者焊接后若发现电池片有裂纹(包括隐性裂纹)、缺角、主栅线缺失、表面污物(不能擦除的)，应及时挑出，不允许流入下道工序2、单片串接：2 。
1 准备工作:将单片焊接工序送来的电池片摆放整齐.将电烙铁的电源插上,等待1 分钟摆布，使其达到焊接温度后，在烙铁头表面上一层焊锡。
工作前所有人员工作服、工作帽、手套必须穿戴整齐.2.2 工作内容概述：将焊接好的电池片串接起来。
