DTU 使用说明书目录1、技术参数 (2)2、硬件安装 (2)3、软件设置 (3)4、常见问题问答（FAQ） (20)5、售后服务 (20)1、技术参数1.1、天线接口50Ω/SMA(阴头)1.2、SIM卡3V/5V自动检测1.3、串行数据接口：1.4、标准RS2321.5、串行数据速率：默认为115200bits/s1.6、供电标准电压：+9VDC/250mA （待发射状态35 mA），支持宽电压直流5V~35V附件配一个9V或12V DC 1A电源适配器1.7、尺寸：74*50*16mm（不包括天线的安装件）1.8、工作温度：-20~+75 ºC1.9、储存温度：-40~+85 ºC1.10、相对湿度：95%（无凝结）1.11、支持900/1800MHz1.12、三个led指示灯,Status为GSM信号指示灯，Rx为接收数据指示灯，为网络连接以及数据发送指示灯2、硬件安装1）第一次使用，请先打开包装盒，取出DTU主设备，将配套辣椒天线安装到设备的天线接口上，使用环境若为室内，可以选配加长吸盘天线，加强无线信号收发强度。
2）包装盒附配电源适配器（直流9V或12V 1A），电源适配器插上交流220V 插座，再将电源输出接头插上DTU主设备的电源接口，此时主设备开始上电运行，Staus指示灯会闪亮，说明通电正常。
3）设备串口的波特率默认为115200bit/s，如果需要改变波特率，请参见软件设置波特率部分内容，设备配有一根两端为母头的交叉串口线，一端连接到DTU设备上的RS232接口上，另一端连接到数据采集设备上（如PC、单片机等）的232接口上。
3、软件设置DTU设备通过串口连接线和数据采集设备连接，通过无线数据网络（2/3/4G 网络）与后台服务器进行数据的双向通信。
不同地方的无线数据网络和后台服务器以及数据采集设备接口稍有不同，DTU设备连接不同设备需要在系统及接口上做相应的参数设置。
RS232/RS485串口服务器说明书（Ver3.3）关于配置串口服务器的更详细信息（如配置运行参数、透明传输、编程接口等），请查看光盘里的《串口服务器技术配置手册》及相关配置视频演示。
一、产品说明 (3)1、串口服务器介绍 (3)2、型号说明 (4)1. 商用级串口服务器 (4)2. 工业级串口服务器 (4)二、串口服务器使用及配置 (5)1、快速安装 (5)1. 最小系统需求 (5)2. 安装串口服务器 (5)3. 检查串口服务器运行状态 (6)4. 恢复出厂值 (7)5. 安装使用虚拟串口软件 (7)6. RS232串口服务器接线方法 (11)7. RS485串口服务器接线方法 (11)8. RS232+RS485串口服务器接线方法 (12)2、网络参数设置 (13)3、配置串口服务器 (14)4、扩展电源输出 (14)5、RS485总线组网注意事项 (15)6、Server、Client、UDP广播工作模式说明 (16)7、注意事项 (17)8、免责声明 (17)三、保修服务及技术支持 (18)1、免费保修 (18)2、免费保修服务方式 (18)3、不属于免费保修的情况 (19)4、软件升级及技术支持网址 (19)一、一、 产品说明产品说明串口服务器介绍1、串口服务器介绍采用16C554作为串口扩展芯片，提供1-16路硬件独立串口。
支持TCP/IP Server、Client及UDP广播模式。
支持网关，TCP/IP模式下可以跨网段访问。
支持双（多）串口服务器透明传输功能。
串口支持流传输及自适应数据帧模式，兼容各种串口应用。
提供VSPM虚拟串口软件，通过智能化的搜索映射方式建立虚拟串口。
虚拟串口与串口服务器为自适应设计，虚拟串口的参数与串口服务器自动同步，无需手工设置。
同时也支持Socket编程接口，用户程序按照Sokcet标准就可以与串口服务器进行通讯。
使用Telnet通过网络进行设备管理，四口及以上设备提供一个用于RS232管理口，可以在现场进行设备管理。
USB TO RS232/485/TTL用户手册产品概述简介USB TO RS232/485/TTL是一款工业级USB转RS232/485/TTL隔离型转换器，采用原装FT232RL，内置电源隔离、ADI磁耦隔离和TVS等保护电路，铝合金外壳设计。
USB TO RS232/485/TTL操作简单，零延时自动收发转换，具有通信速度快、稳定、可靠、安全等特点，可适用于各种通信要求较高的工控设备或应用。
产品特性⚫支持USB转RS232、USB转RS485、USB转TTL(UART)通信⚫采用原装FT232RL，高速通信稳定、可靠、兼容性好⚫板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电⚫板载一体式ADI磁耦隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低⚫板载TVS(瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电⚫板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，抗冲击能力强⚫板载零延时自动收发转换电路，确保USB端与不同接口能快速稳定通信、互不干扰⚫板载TTL串口3.3V和5V电平转换电路，用户可通过开关切换TTL通信电平⚫铝合金外壳，氧化磨砂处理，CNC数控开孔，牢固耐用、工艺精美⚫外置3个LED指示灯，方便查看电源和信号收发状态⚫高品质USB-B和RS232接口材料，插拔顺畅，坚固可靠产品参数⚫产品类型：工业级光电隔离型转换器⚫通信速率：300-921600bps⚫主机接口：USB⚫设备接口： RS485/RS232/TTL⚫USB接口：◼工作电平：5V◼接口形式：USB-B型接口◼接口保护：200mA自恢复保险丝，隔离输出◼传输距离：约5米⚫RS485接口：◼接口形式：接线端子◼接口引脚：A+、B-、GND◼方向控制：硬件自动判别和控制数据传输方向◼接口保护：提供600W防雷、浪涌和15KV静电保护(预留120R平衡电阻焊盘) ◼传输距离：约1200米◼传输模式：点对多(至多32个节点，16个节点以上建议加中继器)⚫RS232接口：◼接口形式：DR9 公口◼接口保护：TVS管保护，浪涌和静电保护◼传输距离：约15米◼传输模式：点对点◼TTL(UART)接口：◼工作电平：3.3V或5V◼接口形式：接线端子◼接口引脚：TXD、RXD、GND◼接口保护：提供钳位保护二极管，防过压负压，抗冲击干扰◼传输模式：点对点⚫指示灯：◼PWR：电源指示灯，接入USB，检测到电压则亮红灯◼TXD：发送指示灯，有数据从USB口发出时亮绿灯◼RXD：接收指示灯，有数据从设备接口发回时亮蓝灯⚫使用环境：◼温度范围：-15℃~ 70℃◼湿度范围：5%RH ~ 95%RH⚫操作系统：Windows 10 / 8.1 / 8 / 7 / XP备注：RS485（板载预留120R平衡电阻焊盘，客户可以根据通讯数量考虑是否加入，建议在起止端加入也就是主机和最后一个设备上面各加一个120Ω的匹配电阻。
GPRS/CDMA/无线数传DTU使用手册第一章产品简介1.1 产品概述金德创KDTECH DTU（本文简称DTU）为用户提供高速、永远在线、透明数据传输的虚拟专用数据通信网络。
主要针对电力系统自动化、工业监控、交通管理、气象、金融、环保监测、煤矿、油田、证券等行业的应用，利用GPRS/CDMA/EVDO/TD- SCDMA/ WCDMA网络平台实现数据信息的透明传输，同时考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。
DTU：标准标准DB9 RS232/485接口，（备注485/232接口是：1脚悬空，脚2-（发），脚3+（收）；脚5接地）外置式，适用于各种工业监控、交通管理、气象、POS机、自动售货机、移动银行等应用。
产品外观如下：1.2 产品特点采用低功耗高性能的嵌入式处理器，可高速处理协议和大量数据支持全透明方式下多中心数据传输多种工作模式选择，使用方便、灵活软硬件看门狗设计，保证系统稳定采用5V~25V电压，供电电源适应性更宽抗干扰设计，适合电磁环境恶劣的应用需求方便的系统配置和维护接口支持串口软件升级和远程维护1.3 系统组成DTU系统有下列组成部分：32位ARM9处理器 64MB SDRAM & 8MB Flash 高性能工业级模块1.4 工作原理DTU (Data Transfer unit)全称数据传输单元，是专门用于将串口数据转换为IP 数据或将IP 数据转换为串口数据通过无线通信 网络进行传送的无线终端设备。
DTU 是基于移动网络，针对工业监控、交通管理、金融等行业的数据通信的应用开发的。
与数据中心的接口设备一起提供透明数据传输通道，组成用户专用数据网络。
DTU 原理框图参见下图：1.5 技术参数DTU 技术指标 音频/短消息支持通话或紧急呼叫支持全速率，增强全速率和半速率 支持中、英文短消息 支持双音多频（DTMF ） 支持G3传音 支持完善的A T 命令接口天线接口50Ω/SMA(阴头) SIM 卡3V/5V 自动检测串行数据接口：标准RS232/485 串行数据速率：110~115200bits/s 供电标准电压：+9VDC/250mA （待发射状态35 mA ）GPRS/CDMA/EVDO/WCDMA /TD-SCDMA模块ARM9嵌入式模块天线及其接口模块 UIM接口模块指示灯模块SRAM& FLASH 模块 系统复位模块时钟模块用户接口模块RS232/RS485 收发器模块二次电源模块宽电压范围：+5~25VDC其它参数尺寸：72*50*16mm（不包括天线的安装件）工作温度：-20~+75 ºC储存温度：-40~+85 ºC相对湿度：95%（无凝结）第二章快速配置DTUDTU 是2005年以前的2G时代的无线数据通讯技术，产品和技术都已经非常成熟。
前言上海詹佛斯信息科技有限公司推出的GPRS/CDMA数据传输终端，简称DTU,是利用现有的GPRS（中国移动）或CDMA（中国联通）无线网络的数据业务，将用户数据通过无线网络进行传输的产品。
DTU无线通讯终端的出现，适应了远距离数据传输通讯的要求，尤其适合数据采集点分散、位置偏远、无人职守、有线通讯安装施工不便、成本高的行业，例如气象、环保、水利、电力、石油管线监控、城市管网监控、工业监控、交通以及POS机智能零售业等，极大提高了数据通讯能力，节约人力物力成本，实现了数据通讯的跨越。
一、DTU的主要功能：1.永远在线；DTU数据终端能够保持与GPRS/CDMA网络的连接，能够实时检测网络的状态保持通讯链路畅通；2.自动拨号；当由于网络或外部电源关闭等原因造成DTU与网络链路中断时，DTU能够自动发起拨号，重新与网络指定IP建立连接。
3.透明传输；所谓透明传输是指用户数据通过网络传输以后，到达串口端是严格按照数据原码输出的，不需要用户进行协议解码等处理。
4.标准UDP/TCP数据传输；用户可以根据数据的特点选择使用通讯协议，UDP协议是“无链接的数据传输协议”，TCP 协议是“可靠的数据传输协议”；选择UDP进行数据传输时，数据通常具有可再现性、丢失数据不影响全局的特点，例如对温度、压力、流量、GPS位置信息等采集数据。
选择TCP进行数据传输时，通常数据是要求完整的，不可或缺的数据。
5.固定IP和支持动态域名；DTU不但支持与固定IP建立连接，还能够支持动态域名解析，此特点为没有固定IP的用户使用DTU提供了解决方案.二、GFSPP03-G的特点我公司的GFSPP03-G型DTU，除了具有以上功能以外，还具有以下特点：1.支持RS232和RS485通讯接口；2.支持波特率范围300~115200BPS;3.宽电压范围，支持电压DC9~36V,电源反接保护；4.高速ARM7内核CPU,数据缓存可达64K;5.内置硬件看门狗，可实现DTU异常保护,不死机;6.内嵌协议栈，支持网络点对点协议；7.同时支持公网拨号和专网拨号；8.可支持多数据中心通讯；9.抗电磁干扰设计，金属外壳屏蔽干扰源；10.只需一次初始化设置，DTU将永远记录设置不丢失；11.支持通过串口进行固件升级；其他增强功能：1.支持短信发送或拨号开关机；2.支持定时数据采集与发送；3.可定义网络指令控制和设置DTU；4.支持网络查询命令；三、GFSPP03-G 参数1.处理器CPU:PHILIPS ARM7;2.GPRS 模块：MC35/39,GTM900B;3.CDMA 模块：CM320;4.数据内存：64K;5.电源电压：DC9V~36;6.工作环境温度：-30~70℃；7.电流：待机<60mA,发射<2A;8.平均功率：<2W;9.支持频段：GPRS,900/1800/1900MHz;CDMA,800MHz;10.天线接口：SMA 射频阴头；11.通讯接口：RS232：标准串口无流控；RS485:自定义接口；12.外型尺寸：120X 65X 27mm;四、GFSPP03-G 接口定义GFSPP03-G 型DTU 如右图：1.电源插座2.数据端口（RS232/485）RS232定义：2——TXD 3——RXD5——GNDRS485定义：8——RT+;9——RT-;3.GPRS 天线4.指示灯——电源指示；——设置状态指示；——数据传输指示；——DTU 在线指示；5.SIM 卡插座6.设置/运行拨码进入设置状态，先把拨码拨向SIM 卡一侧，接通电源既进入设置状态；拨码拨向另外一侧DTU 开始运行，拨号到指定IP.123456五、GFSPP03-G初始化设置在正式使用DTU之前，需要对DTU做一些初始化工作，主要包括以下主要内容：首先，进行拨号设置，通常接入网络要求DTU对接入点名称、用户名、密码和拨号进行设置，注意设置时区分输入大小写；其次，对目标IP和目标端口及协议类型进行设置，这是数据通讯的必要条件；对于没有固定IP的用户，需要先申请动态域名，以动态域名解析的方式与中心端建立网络连接；选择最有效合适的通讯方式能够提供数据通讯的效率；再次，需要对用户串口波特率进行设置，要保持DTU与用户设备串口波特率一致才能正确无误的进行数据传输；最后，根据网络情况适当设置心跳时间间隔；如有必要区分DTU还要设置不同的DTU 设备ID号。

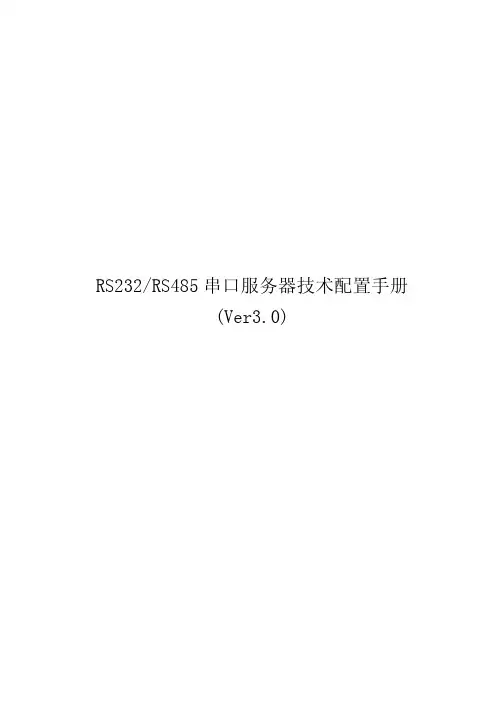

RS232/RS485串口服务器技术配置手册(Ver3.0)一、技术特点及应用方式 (3)1、产品技术特点 (3)2、应用方式 (4)二、RS232/RS485服务器配置方式 (5)1、使用VSPM虚拟串口软件的Telnet管理器 (5)2、使用Windows超级终端进行参数管理 (7)3、通过串口服务器管理端口进行管理 (10)三、服务器参数配置 (13)1、默认管理口令 (13)2、主菜单功能列表 (13)3、配置端口 (14)4、配置查看系统参数 (18)5、安全参数配置 (20)四、技术要点及应用 (22)1、RS232/RS485端口参数配置 (22)2、TCP/IP传输 (22)3、UDP广播传输 (23)4、NAT环境配置 (24)5、串口服务器配对应用 (26)6、RS232服务器的端口性能及参数 (28)7、商用级RS232串口服务器硬件连接 (28)8、工业级RS232以太网服务器硬件连接 (28)9、RS485串口服务器的端口性能及参数 (29)10、商用级RS485串口服务器硬件连接 (29)11、工业级串口服务器RS485硬件连接 (30)五、产品定制 (31)一、一、 技术特点及应用方式技术特点及应用方式1、 产品技术特点产品技术特点高性能的硬件结构采用16C554系列4串口扩展芯片。
-每串口在硬件级具备16个字节的FIFO 收/发缓冲。
高速低功耗RISC 处理器。
内置看门狗及掉电保护功能。
先进的软件结构使用嵌入式实时操作系统。
环式缓冲技术，在重负载下确保性能稳定。
网络支持网络接口-支持10Mbps RJ45以太网，TCP/IP 协议。
内建IP 认证模块-允许用户设定8个认证IP，不在此范围的IP 将被拒绝访问。
3种工作模式支持Server、Client 和UDP 广播模式。
支持NAT 环境-可以支持静态NAT 及持动态NAT管理特性支持Telnet 协议。
-可以通过Windows 超级终端或其他Telnet 软件，登录并管理设备。
R S232/RS485转换器使用说明书一、 产品简介HEXIN-III 型转换器之间的双向接口的转换器，应用于主控机之间，主控机与单片机或外设之间构成点到点，点到多点远程多机通信网络，实现多机应答通信通信，广泛地应用于工业自动化控制系统，一卡通、门禁系统、停车系统、自助银行系统、公共汽车收费系统、饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等。
HEXIN-III 型转器，能够将RS-232串行口的TXD 和RXD 信号转换成两衡半双工的RS-485信号。
无需外接电源，可直接从RS-232端口的3脚窃电，同时由7脚请求发送（RTS ），4脚数据终端准备好（DTR ）给HEXIN-III 辅助供电，自动的流控使你不必重新设置，硬件与安装软件使用非常简单。
二、 性能参数1、 串口特性：接口兼容EIA/TIA 的RS-232C ，RS-485标准。
2、 电气接口：RS-232端DB9孔型边接口，RS-485端DB9针型连接器、配接线柱（五位接线）。
3、 工作方式：异步半双工。
4、 传输介质：普通线、双绞线或屏蔽线。
5、 传输速率：300~115-21BDS 。
6、 传输距离：5米（RS-232端）1.200米(RS-485端)。
7、 通信协议：透明。
8、 工作环境：-10℃到85℃相对湿度为5%到95%。
9、 信号：RS-232：TXD 、RXD 、RTS 、CTS 、DTR 、DSR 、DCD 、CND ；RS-485：Date+、Date-。
GND 三、接线和信号：RS232端（DB9母头） RS485（DB9M 公头）HEIN-III 转换器采用DB9型的母头连接口与RS232接口相连,另一端DB9的公头连接器与RS485接口相连。
RS232引脚定义RS485引用脚定义其工作电源有两种情况：直接从RS232端口向3脚供电，同时，由7（RTS ）、4（DTR ）脚给HEXIIN-III 型辅助供电，当RS232不能正常供电时，可由RS485端的DB9M6（+12V ）和5脚（GND ）供电。
串口 RS232/485 /422 转 WiFi/以太网服务器用户手册串口RS232/485/422 转WiFi/以太网服务器用户手册V1.3FB-W210上海丰宝电子信息科技有限公司版本信息说明版本型号说明版本修改时间修改内容Rev.1 2015 年04 月012 日创建原始文档Rev.2 2016 年09 月20 日增加了Modbus TCP 转换功能Rev.3 2019 年05 月16 日增加虚拟串口透传通道说明所有权信息未经版权所有者同意，不得将本文档的全部或者部分以纸面或者电子文档的形式重新发布。
本文档只用于辅助读者使用产品，上海丰宝电子信息科技有限公司不对使用该文档中的信息而引起的损失或者错误负责。
本文档描述的产品和文本正在不断地开发和完善中。
上海丰宝电子信息科技有限公司有权利在未通知用户的情况下修改本文档。
目录1.产品概述 (5)1.1概述 (5)1.2产品参数 (5)1.3主要应用 (7)2.硬件介绍 (8)2.1接口定义 (9)2.2RS232 接口说明 (10)2.3RS485 接口说明 (11)2.4RS422 接口说明 (11)2.5RJ45 接口说明 (11)2.6机械尺寸 (12)3.功能描述 (12)3.1基础网络协议 (13)3.2无线组网 (13)3.2.1基于AP 的无线网络 (14)3.2.2基于STA 的无线网络 (14)3.2.3AP+STA 方式的无线网络 (15)3.2.4IOT Manager 软件配置 (16)3.2.5网页配置方式 (17)3.3以太网接口功能 (17)3.3.1以太网接口+Wi-Fi 组合功能 (18)3.3.2以太网接口功能（路由模式） (18)3.3.2 以太网接口功能（桥接模式） (19)3.4工作模式 (21)3.4.1透明传输模式 (21)3.4.2TCP Server (21)3.4.3多Socket 通讯 (22)3.4.4HTTP 模式 (22)3.4.5Telnetd 模式 (26)3.4.6Web Socket 模式 (27)3.4.7MQTT 模式 (29)3.4.8阿里IOT 和阿里Studio (30)串口 RS232/485 /422 转 WiFi/以太网服务器用户手册3.4.9AES/DES3/TLS 数据加密 (30)3.5TCP Keepalive (31)3.6超时时间Timeout (32)3.7路由设置 (32)3.8UART 自动成帧功能 (33)3.8.1UART 自由组帧模式 (33)3.8.2UART 自动成帧模式 (34)3.8.3标签功能 (34)3.9Modbus 协议 (35)3.10Cli 命令 (35)3.11串口流控和RS485 功能 (36)3.12固件升级 (36)3.13网页功能 (37)3.14Auto-IP 功能 (37)3.15NTP 功能 (38)3.16注册包功能 (39)3.17心跳功能 (41)3.18IOT Server 工具软件 (41)3.19虚拟通道功能 (42)3.20参数保存功能 (42)4.快速应用 (44)4.1Auto-IP 模式下的TCP/IP 到串口透传测试 (44)4.2基于AP 组网模式下的测试 (50)4.3基于AP+以太网组网 (54)4.4基于STA 无线网络模式组网 (54)4.4.1基于STA 无线网络模式的虚拟串口透传功能 (55)4.4.2基于STA 模式的RS485 Modbus RTU 到Modbus TCP 转换功能 (59)4.5基于AP-STA 无线网络模式组网 (62)4.6基于AP-STA 无线级联模式组网 (63)4.7基于AP-STA 无线桥接模式组网 (63)5.售后服务及技术支持 (89)产品概述1.1.概述FB-W210 串口服务器提供了一种 RS232/RS485/RS422 和 Wi-Fi/Ethernet 之间协议转换的产品，满足工业产品串口到无线或者以太网数据传输的通道的解决方案，本产品集成了 MAC 等以太网硬件协议，集成了 TCP/IP 协议栈、内存管理、10/100M 以太网收发器、高速串口、RS232、RS485、RS422 等丰富的硬件接口，并且基于 eCos 操作系统，产品包含了 web 网页，可以方便的供远程配置、监控和调试。

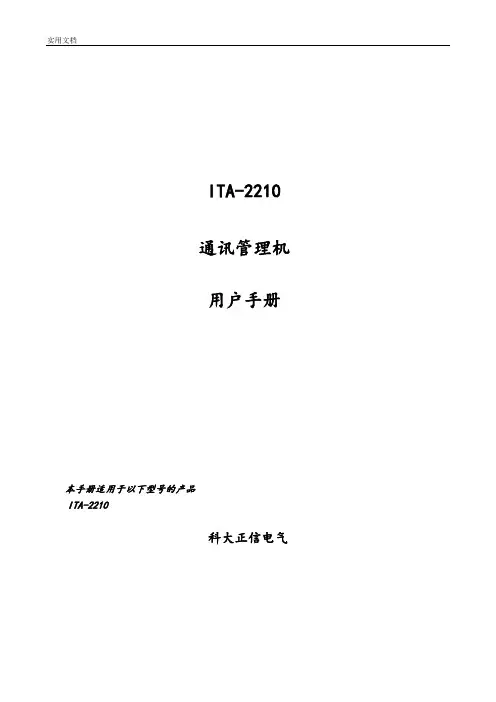

ITA-2210通讯管理机用户手册本手册适用于以下型号的产品ITA-2210科大正信电气2016科大正信电气。
所有，翻制必究本资料的使用权仅限于科大正信电气的用户，未经我公司的书面许可，不得将本手册的任何部分或全部以任何形式或以任何手段（电子的或机械的，包括照相、复制或录制），或为任何目的，进行复制或传送。
有限担保：科大正信电气保证您所定购的每台ITA-2210通讯管理机在正常使用和维护的情况下，自收到之日起两年不会出现故障。
在担保时间，科大正信电气有选择的采用快捷的方式免费为用户维修或更换损坏的单元；如果设备出现故障，用户可以将损坏的单元以任何方式运送至科大正信，或者由科大正信安排维修人员到现场维修。
科大正信电气的联系地址：地址：省市开发区路12号科大正信电气邮编：264006：0传真：0-8015但对那些未经授权的维修人员维修过的产品不予提供质量保证。
科大正信对于不正确的使用、灾难、错误安装产生的问题有免责权利。
如果您认为您购买的产品出现了故障，请遵循以下步骤：1. 收集您所遇到的问题信息（例如，CPU主频、使用的产品及其它软件、硬件等）。
请注意屏幕上出现的任何不正常信息显示。
2. 打给您的供货商，描述故障问题。
请借助手册，产品和任何有帮助的信息。
3. 如果您的产品被诊断发生故障，请从您的供货商那里获得RMA (Return Material Authorization) 序列号。
这可以让我们尽快的进行故障产品的回收。
4. 请仔细的包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明（如销售发票）。
我们对无法提供购买日期证明的产品不提供质量保证服务。
5. 把相关的RMA序列号写在外包装上，并将其运送给销售人员。
致客户科大正信为客户提供的服务科大正信的每一款产品都是严格按照规格生产的。
这样，产品的可靠性在恶劣粗糙的工业环境下也可以得到保证。
无论您购买的科大正信产品属于实验室还是工厂层，请坚信它会为已知的科大正信产品提供可靠性和易于操作性。
目录前言 (2)一、DTU、DTU命名规则 (3)二、DTU产品特点： (3)二、DTU主要参数： (4)三、机械尺寸结构图： (5)端子管脚定义说明： (5)四、组网架构 (5)五、配置软件 (6)㈠、DTU相关参数的配置操作 (6)㈡、DTU程序升级操作 (8)前言感谢您使用北京聚英翱翔电子有限公司提供的智能型DTU产品。
使用前请务必仔细阅读此用户手册，您将领略其完善强大的功能和简洁的操作方法。
本设备主要用于RS232总线通信、RS485总线通信、工业以太网通信、GPRS无线数据通信，请用户按照手册中的技术规格和性能参数进行使用，本公司不承担由于用户不正常操作或不恰当使用造成的财产或者人身伤害责任。
一、DTU、DTU命名规则J Y□□□□□类型指示位D:DTUR:RTU数字量输入路数数字量输出路数模拟量输入路数模拟量输出路数4:4路8:8路4:4路8:8路4:4路8:8路4:4路8:8路二、DTU产品特点：➢提供设备状态指示灯，方便设备维护；➢宽电压供电范围：6V-37V；➢带RS232、RS485总线接口；➢内置大容量SPI-flash(容量可选1Mbit-64Mbit)，可实现数据的长时间本机保存；➢带4路12位高速(最大可达1Mbps)模拟信号采样输入；➢内置RTC，掉电可自动计时，定时定点唤醒；➢高效的电源管理设计，在对功耗要求严格的场合，实现低功耗节能，延长工作时间；➢传输支持多种协议，我公司自定协议和Modbus协议(ASCII、DTU、Modbus TCP)完美支持；➢数据远程传输支持GPRS、以太网等；➢数据传输采用GSM模块可实现功能：✓GPRS断线自动重连；✓根据需要最多可同时连接6个中心服务器；✓支持固定IP、域名解析和APN专网的寻址方式；✓支持TCP、UDP、PPP、ICMP、DNS、FTP等协议；✓支持的节点数，只要服务器资源允许，理论上为无数个；✓减少布线的成本和施工的麻烦；✓支持短信数据传输、短信参数配置功能；✓支持电话和短信唤醒功能；➢数据传输采用以太网模块可实现功能：✓支持10Mbps/100Mbps两种方式接入Internet，数据传输速度加快，适合大数据量传输；✓支持TCP、UDP、PPP、ICMP、DNS、FTP等协议；✓支持的节点数，只要服务器资源允许，理论上为无数个；✓根据服务器的需要，协议可以支持更加丰富；✓支持网络数据唤醒功能；➢支持专用软件进行本地和远程参数配置及维护；➢支持本地和远程固件升级；二、DTU主要参数：三、机械尺寸结构图：详细的管脚端子定义如下：端子管脚定义说明：四、组网架构DTU远程登录中心服务器的几种方案：图1 服务器连网方案中心服务器连网方案对比：方案一：服务器采用DTU拨号连接连网此种连网方案，只适合于小型数据传输，服务器支持的节点数有限；方案二：服务器采用固定IP(或APN专网)连网此种连网方案，IP地址是固定的，寻址较为方便，DTU连网较为容易，DTU不容易断网，工作较为可靠，适合多节点，大数据量数据传输，为我们首选的方案；方案三：服务器采用固定域名连网此种连网方案，域名是固定的，IP地址可能是不固定的，需要进行域名解析，寻址也较为方便，DTU连网较为容易，但在域名IP地址改换后，DTU必须重连，此种方案可以节省固定IP的费用，但可靠性不如方案二可靠；DTU连网方案选择：方案一：采用无线GPRS，先进入移动通信网，然后进入Internet，将相关数据发送给服务器；方案二：采用以太网组网，利用交换机把数据发给路由，然后路由将数据经Interne发送给服务器；五、配置软件㈠、DTU相关参数的配置操作1、硬件连接：将DTU的RS232接口和PC机的串口接口通过串口延长线连接起来，将DTU上电；2、串口设置：打开DTU配置软件，将串口选为DTU连接的串口，波特率默认为38400bps；3、DTU参数-基本配置：根据需要和功能需求，在相应的编辑框填入相应的数据或者在下拉列表选择我们所需要的选项；4、DTU其他参数设置同DTU参数-基本配置；5、保存当前设置：用户为了方便，可以在设置好所有的参数后，按保存设置，以便以后快速调用或者只许修改很少的选项即可。
DCP-485The DCP485 is a compact RS232- to-RS485 converter which features a complete electrical isolation barrier and heavy duty electrical surge protectors. These devices featurea DIN rail mountable enclosure,for application to a junction box,a panel, a relay rack, the side of your computer, or anywhere a DIN rail can be mounted. Isolation is provided by optical couplers anda transformer-isolated DC-to-DC converter. The RS232 connection is made through male or female EIA9-pin D sub connectors, or a 3-wire RS232 connection can be made through convenient pluggable screw terminals. The RS485 connections are made through convenient pluggable solderless screw terminals.The DCP485 series is designed for full duplex operation over two-wire pairs. Outputs are tri-state, allowing multidropping of up to 32 units. Data rates are up to 115.2 K bits per second (baud). Four diagnostic LED indicators are provided forinstallation guidance and systemtroubleshooting. The RS232interface includes Request To Send(RTS) and Data Terminal Ready(DTR), either of which can be usedvia a DIP switch to enable theRS485 transmitter.Alternately, the DCP-485 offersautomatic line switching: the RS485transmitter is enabled automaticallyby each character sent on theRS232 Transmit Data (TD) line.Additionally, the RS485 transmitterand receiver can be independentlyenabled continuously or underRS232 control. A convenient nullmodem switch is provided for thedata lines. Also, line terminationswitches independently connect linetermination and line bias resistorsto the RS485 lines. The units arepowered from wide-range voltagesof 10 to 30 Vdc through pluggablesolderless screw terminals.Component Functions andDescriptions:Front of Unit–DB-9 ConnectorRS232 standard 9-position D subpinout with pin 9 not connectedLED’sTD - shows state of RS232 TransmitData line - “on” whenTD is a SPACE.RD - shows state of RS232 ReceiveData line - “on” whenRD is a SPACE.CTRL - shows state of RS232control line (RTS/DTR) or dataenabled auto modeRS485 transmitter control line - LEDis on when control line is asserted.PWR - is on when DCP485 issupplied with +10 to +30 Vdc power.RS232 Side –Terminal BlockIncludes DCP-485 power input andoptional RS232 TD, RD and groundconnections.DIP SwitchesCOMM MODE DCE/DTE - reversespins 2 & 3 of the DB-9 connectorand screw terminals 3 & 4 of theRS232/Power terminal block.CTRL MODE AUTO/RTS/DTR -select AUTO mode or RTS/DTR toenable the RS485 transmitter.LINE RTS/DTR - select RTS or DTRto enable the RS485 transmitter.RS485 Side –Terminal BlockIncludes four RS485 terminalsand one isolated return terminalFully Isolated RS232/RS485 ConverterU 1500 VRMS Isolation withOptical Couplers andPower DC-to-DC Converter(6000 Vdc, 1 min)U Industrial SurgeProtection Devicesand 15 KV ESD ProtectedRS232 InherentU Four LEDDiagnostic IndicatorsU 115.2 K BPS (BAUD)at 0.8 mile (1.3 km),38.4 K BPS (BAUD)at 1 mile (1.6 km)U RTS, DTR, or AutoRS485 Transmitter ControlU Tri-State Outputs forMultidrop Applications,up to 32 DevicesU Selection of ConnectorsU Pluggable SolderlessScrew Terminal FieldConnectionsU Easily Mounts onStandard DIN RailU 2-Wire or 4-Wire R5485DCP-485-S shown actual size.Specifications Baud Rates (bps): 115.2 K, 57.6 K,38.4 K, 19.2 K, 9.6 K, 4.8 K, 0-2.4 K Distance (miles): 0.8, 0.9, 1.0, 2.6,3.5,4.0, 7.0Distance (km): 1.3, 1.5, 1.6, 4.2,5.6,6.4, 11.3Wire Capacitance: equal to 25 pFper foot and up to 32 multidrop units Max Multidrop Units: 32COMMON MODE ISOLATION Surge: 6000 Vdc, 1 minContinuous: 1500 VrmsDifferential Mode Surge Protection: (dc input and RS232inputs and outputs, RS485 inputs and outputs)Modes: Asynchronous 4–wireduplex, 2–wire half duplex, 2–wire simplex Channel Lines: (1) TD, RDControl Lines: (1) RTS, DTRNull Modem Switch:1 (Reverses RS232 pins 2 and 3)RS485 Output Drive: 28 mA max/output RS485 Input Impedance:12 k Ω min/input Power: 10 to 30 Vdc @ 150 mA maxTEMPERATURE Operating Range: 0 to 60°C(32 to 140°F)Storage Range: 0 to 70°C(32 to 158°F)Relative Humidity: 0 to 95%non-condensing Altitude: To 4574 m (15,000')Dimensions:109 H x 84 W x 22.5 mm D (4.3 x 3.3 x 0.89")Weight: 130 g (4.6 oz)MTBF: (2) >100,000 hrsOrdering Example: DCP-485-S and OCW-1 OMEGACARE SM 1-year extended warranty for DCP-485-S adds 1 year to standard 1-year warranty.DCP-485 Block Diagram Dimensions for DCP-485Notes: (1) TD = Transmit Data, RD = Receive Data, RTS = Request to send, DTR = Data Terminal Ready. (2) Ground-benign environmental conditions (no salt atmosphere, <50°C ambient temperature).DIP Switches TD Term - switches a 120 Ωtermination resistor across the RS485 transmit data lines TD A & TD B.RD Pull Up/Term/Pull Dn - RD Term switches a 120 Ωtermination resistor across the RS485 receive data lines. RD Pull Up & RD Pull Dn switch a pull up resistor to RD B’ and a pull down resistor to RD A’, respectively.TD Cont En/Ctrl’d - select continuous enable or RS232 side signal control of the RS485 transmitter. RD Cont En/Ctrl’d - select continuous enable or RS232 side signal control of theRS485 receiver.OMEGACARE SM extended warranty program is available for models shown on this page. Ask your sales representative for full details when placing an order. OMEGACARE SM covers parts, labor and equivalent loaners.。
石家庄亿邦科技有限公司GPRS DTU使用手册GPRS DTU IN801G第三章参数配置3.1 DTU配置连接在对DTU进行配置前，需要通过出厂配置的RS232串口线把DTU和用于配置的PC连接起来。
3.2 参数配置DTU的各项参数可通过我公司提供的DTU设置软件进行配置，如右图所示。
在设备选择处选中GPRS_DTU选项，模式处选择命令模式即可对DTU的参数进行逐一设置。
将要设置的参数写入到方框中，点击器右侧的设置按钮即可，软件右下角空白处返回“OK”即表示参数设置成功。
下面逐一介绍DTU的各项参数。
1）中心服务器参数◆中心IP地址中心IP地址是指DSC数据服务中心接入Internet获得公网的IP地址，此IP地址必须为合法的公网IP地址，最多支持15个字节。
GPRS DTU支持两个IP 地址，可以相同，也可以是不同，用户可根据具体情况进行设置。
◆端口号数据中心服务器的通讯端口号，具体的端口号分配参照您的系统设计，端口号的取值范围为1～65535。
与IP地址相对应，DTU的端口号也有两个。
◆DNS地址当数据服务中心采用域名的时候，需要DNS服务器来解析域名对应的IP地址。
用户可选择输入当地一个可用的DNS主机IP地址，不设置亦可。
但使用域第四章 数据传输实验环境测试4.1 试验环境网络结构PC ：模拟用于数据采集的串口设备，运行串口调试工具。
由数据采集PC 发送数据给Server 的数据流程为：Server 发送数据到PC 的流程是上面过程的逆向传输。
4.2 测试步骤 1. 配置DTU 参数打开DTU 设置软件，对DTU 进行参数配置，配置如下（以TCP 协议为例）：LAN=BAUDRATE=009600。
2. 配置网络调试助手在IP 地址为的 3.串口发送数据给数据中心串口调试工具显示DTU 上线后即可通过串口给Server 发送数据，如发送数据“123456”，网络调试助手上显示接收到的数据“7B 09 00 10 31 33 35 36 36 36 36 36 36 36 36 7B 31 32 33 34 35 36”，说明串口工具能够正确发送数据给数据中心。
JaRa® MODEL 2107系列RS232<->RS485/422转换器使用说明产品概述一 MODEL 2107A接口转换器2107A是RS232到RS422/485的有源双向接口转换器，完全由外部独立电源供电，无需从串口取电。
内部零延时/自动收发智能转换（自动流控）。
可以实现点对点、点对多点，单工、半双工、全双工等传输，可广泛用于RS422/485接口设备的通信网络中。
二 MODEL 2107B接口转换器2107B是RS232到RS422/485的有源光电隔离单向接口转换器，RS422/485端外部独立电源供电，RS232端从串口取电。
内部零延时/自动收发智能转换（自动流控）。
可以实现点对点、点对多点，单工、半双工、全双工等传输，非常适合用于工业控制领域。
三 MODEL 2107C接口转换器2107C是RS232到RS422/485的有源光电隔离双向接口转换器，RS232/RS422/485端全由外部独立电源供电，无需从串口取电，满足任何RS232联入RS422/485网络，内部零延时/自动收发智能转换（自动流控），并同时具有串口光电隔离和电源隔离保护（内部电源隔离模块静态隔离电压达7000V）,是专为严格要求的工业控制环境设计开发的，目前业界很好的接口转换器。
MODEL 2107系列产品特性性能参数：串口界面接口兼容EIA/TIA的RS232C、RS485/RS422标准传输介质普通双绞线传输 距离 0－5Km (115200--9600bps) 其中1.2Km(可达到57.6Kpbs)点位数最多32个电源要求需外部供电（其中，2107B的RS232端从串口取电）接头 方式 RS-232:配RJ45转DB9/25孔线缆RS-422/485：DB9针，配六位接线端子信号 RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-485:Date+/A,Date-/B, GNDRS-422:TD+,TD-,RD+,RD-,GND工作异步单工,半双工,全双工方式透明通信协议－10℃～70℃工作温度5%～95%相对湿度POWER(红)TD（红）、RD（绿）显示指示备注 无需RTS / CTS硬件流控和软件控制，智能转换使用说明：连接器和信号MODEL 2107系列转换器均采用RJ45转DB9/25线缆与RS232接口相连，RS422/485端采用DB9针头（可加配6位接线柱）与RS422/485总线网络相连。
DTU固件串口配置命令手册版本:V2.0版权声明版权所有：深圳市银尔达电子有限公司,深圳市银尔达电子有限公司保留所有权利。
说明本文档用于记录、指导研发流程和人员基本文档。
公司网站：联系电话：*************联系地址：深圳市龙华区大浪街道华宁路117号中安科技园A栋2003-2005修订记录版本修改内容编写人修订时间V1.0新建杨洋20201102 V1.1RS485增加EN翻转时间杨洋20210320杨洋20210620 V1.2N58系列固件版本:1.0.8Air724系列固件版本:1.0.81、增加串口无数据重启时间2、增加网络无数据重启时间3、Reboot命令支持目标服务器下发重启设备杨洋20210628 V1.3Air724系列固件版本:1.1.01、增加服务器是否能执行远程命令的功能-remotecmd2、增加NTP同步时间开关功能-ntptime3、增加基站定位自动上报命令功能-location4、Air724系列增加心跳包、注册包中引用${IMEI},${ICCID},${CSQ}，${GPS}变量。
