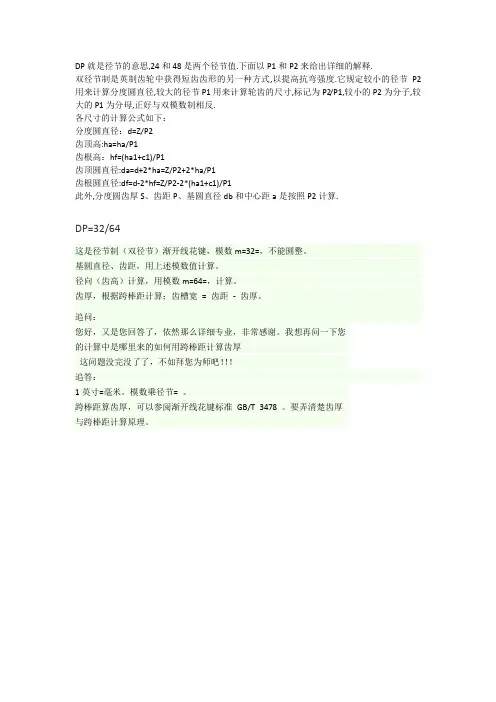

DP就是径节的意思,24和48是两个径节值.下面以P1和P2来给出详细的解释.
双径节制是英制齿轮中获得短齿齿形的另一种方式,以提高抗弯强度.它规定较小的径节P2用来计算分度圆直径,较大的径节P1用来计算轮齿的尺寸,标记为P2/P1,较小的P2为分子,较大的P1为分母,正好与双模数制相反.
各尺寸的计算公式如下：
分度圆直径：d=Z/P2
齿顶高:ha=ha/P1
齿根高：hf=(ha1+c1)/P1
齿顶圆直径:da=d+2*ha=Z/P2+2*ha/P1
齿根圆直径:df=d-2*hf=Z/P2-2*(ha1+c1)/P1
此外,分度圆齿厚S、齿距P、基圆直径db和中心距a是按照P2计算.

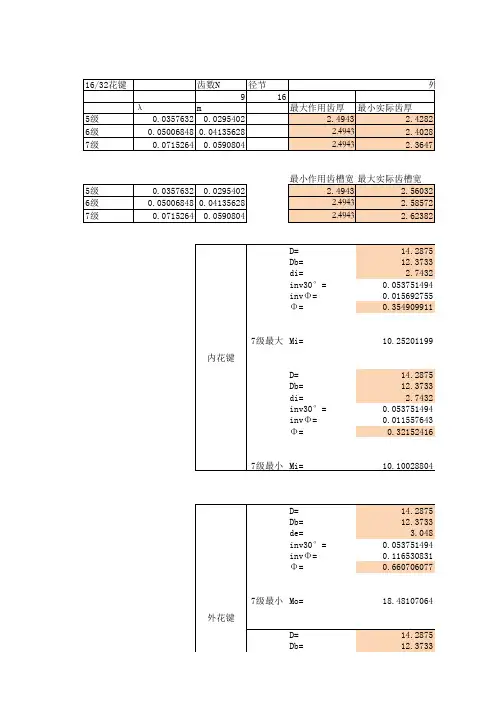

DP=32/64
这是径节制（双径节）渐开线花键，模数m=32=，不能圆整。
基圆直径、齿距，用上述模数值计算。
径向（齿高）计算，用模数m=64=，计算。
齿厚，根据跨棒距计算；齿槽宽= 齿距- 齿厚。
追问：
您好，又是您回答了，依然那么详细专业，非常感谢。
我想再问一下您
的计算中是哪里来的如何用跨棒距计算齿厚
这问题没完没了了，不如拜您为师吧！！！
追答：
1英寸=毫米。
模数乘径节= 。
跨棒距算齿厚，可以参阅渐开线花键标准GB/T 3478 。
要弄清楚齿厚
与跨棒距计算原理。

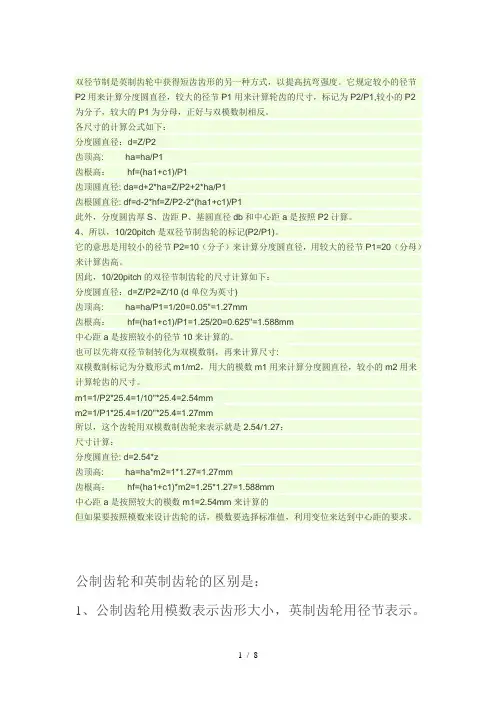

双径节制是英制齿轮中获得短齿齿形的另一种方式，以提高抗弯强度。
它规定较小的径节P2用来计算分度圆直径，较大的径节P1用来计算轮齿的尺寸，标记为P2/P1,较小的P2为分子，较大的P1为分母，正好与双模数制相反。
各尺寸的计算公式如下：分度圆直径：d=Z/P2齿顶高: ha=ha/P1齿根高：hf=(ha1+c1)/P1齿顶圆直径: da=d+2*ha=Z/P2+2*ha/P1齿根圆直径: df=d-2*hf=Z/P2-2*(ha1+c1)/P1此外，分度圆齿厚S、齿距P、基圆直径db和中心距a是按照P2计算。
4、所以，10/20pitch是双径节制齿轮的标记(P2/P1)。
它的意思是用较小的径节P2=10（分子）来计算分度圆直径，用较大的径节P1=20（分母）来计算齿高。
因此，10/20pitch的双径节制齿轮的尺寸计算如下：分度圆直径：d=Z/P2=Z/10 (d单位为英寸)齿顶高: ha=ha/P1=1/20=0.05"=1.27mm齿根高：hf=(ha1+c1)/P1=1.25/20=0.625"=1.588mm中心距a是按照较小的径节10来计算的。
也可以先将双径节制转化为双模数制，再来计算尺寸:双模数制标记为分数形式m1/m2，用大的模数m1用来计算分度圆直径，较小的m2用来计算轮齿的尺寸。
m1=1/P2*25.4=1/10"*25.4=2.54mmm2=1/P1*25.4=1/20"*25.4=1.27mm所以，这个齿轮用双模数制齿轮来表示就是2.54/1.27：尺寸计算：分度圆直径: d=2.54*z齿顶高: ha=ha*m2=1*1.27=1.27mm齿根高：hf=(ha1+c1)*m2=1.25*1.27=1.588mm中心距a是按照较大的模数m1=2.54mm来计算的但如果要按照模数来设计齿轮的话，模数要选择标准值，利用变位来达到中心距的要求。
双径节制是英制齿轮中获得短齿齿形的另一种方式，以提高抗弯强度。
它规定较小的径节P2用来计算分度圆直径，较大的径节P1用来计算轮齿的尺寸，标记为P2/P1,较小的P2为分子，较大的P1为分母，正好与双模数制相反。
各尺寸的计算公式如下：分度圆直径：d=Z/P2齿顶高: ha=ha/P1齿根高：hf=(ha1+c1)/P1齿顶圆直径: da=d+2*ha=Z/P2+2*ha/P1齿根圆直径: df=d-2*hf=Z/P2-2*(ha1+c1)/P1此外，分度圆齿厚S、齿距P、基圆直径db和中心距a是按照P2计算。
4、所以，10/20pitch是双径节制齿轮的标记(P2/P1)。
它的意思是用较小的径节P2=10（分子）来计算分度圆直径，用较大的径节P1=20（分母）来计算齿高。
因此，10/20pitch的双径节制齿轮的尺寸计算如下：分度圆直径：d=Z/P2=Z/10 (d单位为英寸)齿顶高: ha=ha/P1=1/20=0.05"=1.27mm齿根高：hf=(ha1+c1)/P1=1.25/20=0.625"=1.588mm中心距a是按照较小的径节10来计算的。
也可以先将双径节制转化为双模数制，再来计算尺寸:双模数制标记为分数形式m1/m2，用大的模数m1用来计算分度圆直径，较小的m2用来计算轮齿的尺寸。
m1=1/P2*25.4=1/10"*25.4=2.54mmm2=1/P1*25.4=1/20"*25.4=1.27mm所以，这个齿轮用双模数制齿轮来表示就是2.54/1.27：尺寸计算：分度圆直径: d=2.54*z齿顶高: ha=ha*m2=1*1.27=1.27mm齿根高：hf=(ha1+c1)*m2=1.25*1.27=1.588mm中心距a是按照较大的模数m1=2.54mm来计算的但如果要按照模数来设计齿轮的话，模数要选择标准值，利用变位来达到中心距的要求。
ansi 花键标准径节一、引言在机械加工和制造领域，花键是一种常见的连接方式，用于传递旋转力和扭矩。
为了确保花键连接的稳定性和可靠性，需要遵循一定的标准。
美国国家标准学会（ansi）制定了花键标准径节，作为花键设计和制造的基准。
本文将介绍ansi花键标准径节的基本概念、适用范围、特点、计算方法以及应用注意事项。
二、基本概念1.花键：由两个或多个具有特定几何形状的键齿相互嵌合的零件，通常用于连接轴和轮毂。
2.径节：花键中键齿的齿距与基准圆周长之比，以英寸为单位。
三、适用范围ansi花键标准径节适用于各种机械传动系统中的花键连接设计。
它规定了花键的几何参数、尺寸公差、表面处理等要求，以确保连接的强度和耐磨性。
该标准适用于各种材质和直径的花键，包括碳钢、不锈钢、塑料等。
四、特点1.精度高：径节规定了花键的尺寸公差，确保了连接的精度和稳定性。
2.耐磨性好：花键中的键齿经过精磨处理，提高了连接的耐磨性。
3.互换性好：同一规格的花键可以互换使用，方便维修和更换。
五、计算方法1.齿距：指花键中相邻两齿之间的距离，以英寸为单位。
2.径节：齿距与圆周长之比，以英寸为基准。
3.插齿深度：指花键中键齿底部到轴表面的距离。
根据上述参数，可以计算出花键的尺寸和插齿深度，从而进行加工制造。
六、应用注意事项1.合理选择材质：根据使用环境和载荷要求，选择适合的花键材质，确保连接的强度和耐腐蚀性。
2.精确测量：在加工和测量过程中，要严格遵守径节的尺寸公差要求，确保连接的精度和稳定性。
3.避免过载：花键连接承受一定的扭矩，过度使用可能导致连接磨损和断裂，应合理分配载荷，避免过载。
4.维护保养：定期对花键连接进行检查和维护，及时更换磨损的花键，保证连接的可靠性和稳定性。
总之，ansi花键标准径节为花键设计和制造提供了重要的基准，有助于提高连接的稳定性和可靠性。
在应用过程中，应注意选择合适的材质、精确测量和避免过载，并定期进行维护保养。
径节制美制花键计算程序径节制是一种常见的紧固件连接方式，它使用花键和轴孔来实现连接。
在美制系统中，花键和轴孔都是按照英寸单位进行计算和制造。
在本文中，我们将介绍一个用于计算径节制花键和轴孔尺寸的程序。
程序开始时，首先要求用户选择是要计算花键还是轴孔尺寸。
然后，程序会要求用户提供一些相关的参数，包括花键的类型、轴孔的类型、花键和轴孔的公差要求等。
在花键计算中，程序会根据用户选择的花键类型（如平头花键、圆头花键等）和给定的公差要求，计算出花键的宽度和深度。
为了计算出正确的尺寸，程序会采用经典的日本径节制标准，也可以根据用户的需要进行定制。
在计算过程中，程序会考虑到花键的公差，以确保花键能够正确地插入到轴孔中。
最后，程序会根据计算结果提供给用户相应的输出，显示花键的尺寸。
在轴孔计算中，程序会根据用户选择的轴孔类型（如平头花键轴孔、圆头花键轴孔等）和给定的公差要求，计算出轴孔的尺寸。
程序会根据经验公式和设定的公差要求，计算出轴孔的公称直径和公称深度。
最后，程序会将结果反馈给用户，并显示轴孔的尺寸。
此外，程序还会提供一个选项，允许用户选择保存计算结果到一个文件中。
下面是一个1200字以上的程序示例：```pythonimport mathdef calculate_key_dimensions(:print("请输入花键类型：")print("1. 平头花键")print("2. 圆头花键")key_type = int(input("请选择花键类型（输入数字1或2）：")) print("请输入公差要求：")tolerance = float(input("请输入公差值（如0.001）："))if key_type == 1:key_width = 0.7 * tolerancekey_depth = 0.6 * toleranceelif key_type == 2:key_width = 0.9 * tolerancekey_depth = 0.7 * toleranceelse:print("无效的花键类型！")returnprint("花键宽度为：", key_width)print("花键深度为：", key_depth)def calculate_hole_dimensions(:print("请输入轴孔类型：")print("1. 平头花键轴孔")print("2. 圆头花键轴孔")hole_type = int(input("请选择轴孔类型（输入数字1或2）：")) print("请输入公差要求：")tolerance = float(input("请输入公差值（如0.001）："))if hole_type == 1:nominal_diameter = 3.0 * tolerancenominal_depth = 1.5 * toleranceelif hole_type == 2:nominal_diameter = 2.7 * tolerancenominal_depth = 1.0 * toleranceelse:print("无效的轴孔类型！")returnprint("轴孔公称直径为：", nominal_diameter)print("轴孔公称深度为：", nominal_depth)def save_to_file(result):file_name = input("请输入保存文件的名称：")with open(file_name, "w") as file:file.write(result)print("文件保存成功！")def main(:print("1. 计算花键尺寸")print("2. 计算轴孔尺寸")option = int(input("请选择要进行的操作（输入数字1或2）：")) if option == 1:calculate_key_dimensionselif option == 2:calculate_hole_dimensionselse:print("无效的选项！")returnsave_option = input("是否要保存计算结果到文件？（输入Y或N）：")if save_option.upper( == "Y":save_to_file("计算结果")else:print("退出程序。

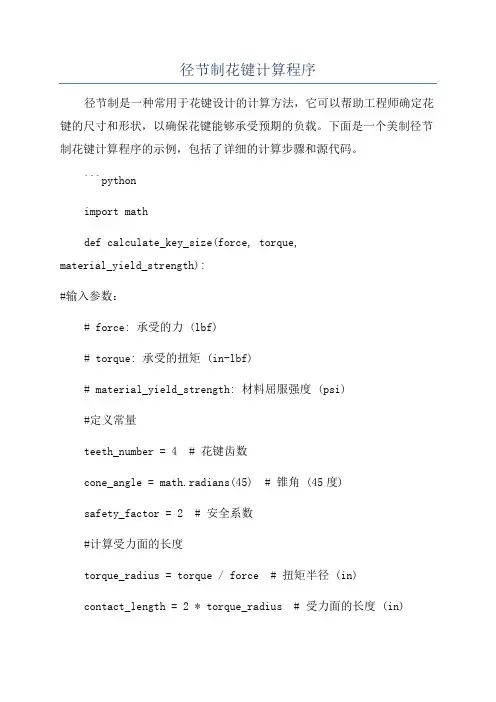

径节制花键计算程序径节制是一种常用于花键设计的计算方法，它可以帮助工程师确定花键的尺寸和形状，以确保花键能够承受预期的负载。
下面是一个美制径节制花键计算程序的示例，包括了详细的计算步骤和源代码。
```pythonimport mathdef calculate_key_size(force, torque,material_yield_strength):#输入参数：# force: 承受的力 (lbf)# torque: 承受的扭矩 (in-lbf)# material_yield_strength: 材料屈服强度 (psi)#定义常量teeth_number = 4 # 花键齿数cone_angle = math.radians(45) # 锥角 (45度)safety_factor = 2 # 安全系数#计算受力面的长度torque_radius = torque / force # 扭矩半径 (in)contact_length = 2 * torque_radius # 受力面的长度 (in)#计算弯曲强度area = (force * safety_factor) / (material_yield_strength * teeth_number * math.sin(cone_angle))bending_strength = math.sqrt(area) # 弯曲强度 (in)#计算花键尺寸key_width = math.sqrt(2 * torque_radius * force /(teeth_number * math.tan(cone_angle))) # 花键宽度 (in) key_thickness = force / (safety_factor * bending_strength) # 花键厚度 (in)return key_width, key_thickness#输入参数force = 500 # 承受的力 (lbf)torque = 1000 # 承受的扭矩 (in-lbf)#计算径节制花键尺寸key_width, key_thickness = calculate_key_size(force, torque, material_yield_strength)#输出结果print("花键宽度: {:.2f} in".format(key_width))print("花键厚度: {:.2f} in".format(key_thickness))```这个程序通过定义输入参数，调用`calculate_key_size(`函数，然后输出计算结果。

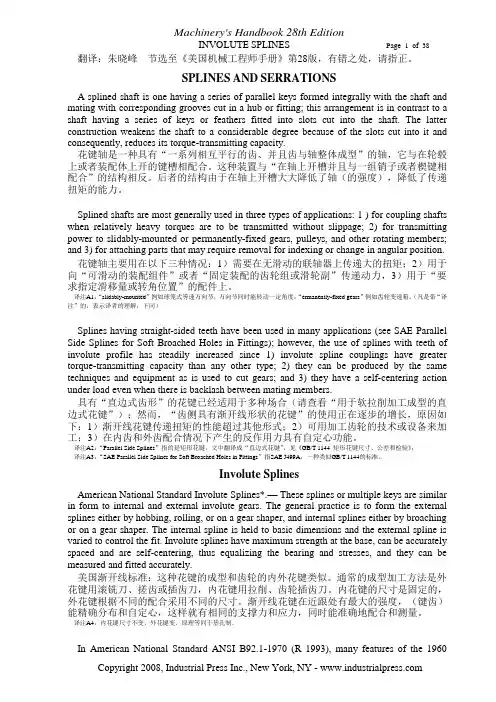

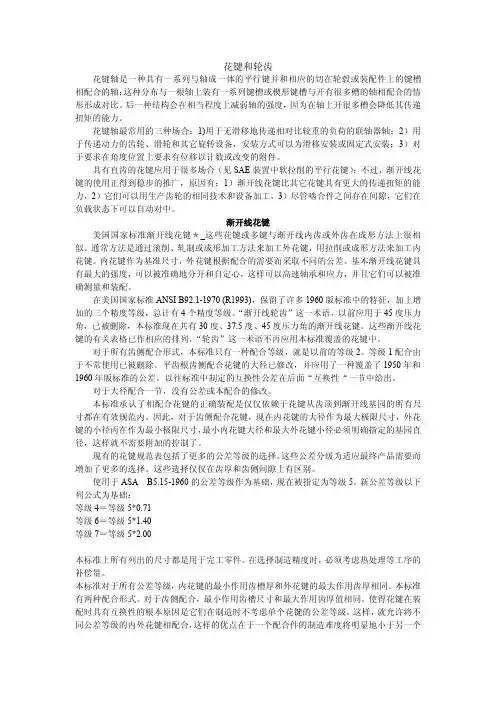

翻译：朱晓峰节选至《美国机械工程师手册》第28版，有错之处，请指正。
SPLINES AND SERRATIONSA splined shaft is one having a series of parallel keys formed integrally with the shaft and mating with corresponding grooves cut in a hub or fitting; this arrangement is in contrast to a shaft having a series of keys or feathers fitted into slots cut into the shaft. The latter construction weakens the shaft to a considerable degree because of the slots cut into it and consequently, reduces its torque-transmitting capacity.花键轴是一种具有“一系列相互平行的齿、并且齿与轴整体成型”的轴，它与在轮毂上或者装配体上开的键槽相配合。
这种装置与“在轴上开槽并且与一组销子或者楔键相配合”的结构相反。
后者的结构由于在轴上开槽大大降低了轴（的强度），降低了传递扭矩的能力。
Splined shafts are most generally used in three types of applications: 1 ) for coupling shafts when relatively heavy torques are to be transmitted without slippage; 2) for transmitting power to slidably-mounted or permanently-fixed gears, pulleys, and other rotating members; and 3) for attaching parts that may require removal for indexing or change in angular position. 花键轴主要用在以下三种情况：1）需要在无滑动的联轴器上传递大的扭矩；2）用于向“可滑动的装配组件”或者“固定装配的齿轮组或滑轮副”传递动力，3）用于“要求指定滑移量或转角位置”的配件上。
美标渐开线花键计算程序要编写一个美标渐开线花键计算程序，我们需要输入一些关键参数，计算出花键的几何尺寸。
下面是一个详细的程序设计思路，包含了计算功能的实现：1.输入参数：从用户处获取花键的相关参数，如轴的直径(d)、花键的长度(L)、轴上花键的数量(N)等。
2.验证参数：对输入的参数进行合法性验证，确保输入的参数在可接受的范围内。
-验证花键数量是否为正数。
-验证轴直径是否大于花键的长度。
3.计算基本尺寸：-计算轴的有效直径(D)：D=d-2*k(k为花键的顶宽度)。
-计算齿槽的基圆直径(Db)：Db=D+2*h(h为花键的高度)。
-计算齿槽的底圆直径(Df)：Df=D-2*h。
-计算齿槽的模数(m)：m=(P*N)/π，其中P为公差，取值根据实际需求。
4.计算花键尺寸：-计算花键的根宽度(b)：b=0.7*m。
-计算花键的顶宽度(k)：k=0.5*m。
-计算花键的高度(h)：h=0.4*m。
-计算花键的根圆半径(Rr)：Rr=Db/2-h。
-计算花键的圆角半径(Rc)：Rc=0.3*m。
5.输出结果：将计算得到的花键几何尺寸打印显示给用户。
这是一个基本的美标渐开线花键计算程序，可以根据实际需求进行修改和优化。
可以使用各种编程语言实现这个程序，如C/C++、Python等。
以下是一个Python实现的示例代码：```pythonimport mathdef calculate_spline(d, L, N):#验证参数if N <= 0:return "花键数量必须为正数"if d <= L:return "轴直径必须大于花键长度"#计算基本尺寸D=d-2*kDb=D+2*hDf=D-2*hm = (P * N) / math.pi#计算花键尺寸b=0.7*mk=0.5*mh=0.4*mRr=Db/2-hRc=0.3*mreturn"D":D,"Db":Db,"Df":Df,"m":m,"b":b,"k":k,"h":h,"Rr":Rr,"Rc":Rc}#输入参数d = float(input("请输入轴直径："))L = float(input("请输入花键长度："))N = int(input("请输入花键数量："))#计算花键result = calculate_spline(d, L, N)#输出结果if isinstance(result, str):print(result)else:for key, value in result.items(:print(key + ": " + str(value))```使用这个程序，用户可以轻松地计算美标渐开线花键的各种几何尺寸。
美制双径节花键与标准花键模数换算1. 美制双径节花键和标准花键模数的基本概念美制双径节花键是指以英制单位为基础的花键系统，它采用了双径节的设计，即花键的顶部直径和底部直径是不同的。
而标准花键模数则是一种以公制单位为基础的花键系统，它采用了统一的模数来表示花键的尺寸。
2. 美制双径节花键与标准花键模数的换算关系在工程设计中，常常会遇到需要将美制双径节花键的尺寸换算成标准花键模数的情况。
为了实现这一转换，我们可以利用以下的换算公式：标准花键模数 = （花键顶部直径 + 花键底部直径）/ 2.53. 换算实例以下通过一个具体的实例来演示美制双径节花键与标准花键模数的换算过程：假设一个美制双径节花键的顶部直径为0.5英寸，底部直径为0.375英寸，我们可以通过换算公式计算其对应的标准花键模数：标准花键模数 = （0.5 + 0.375）/ 2.5 = 0.3该美制双径节花键的尺寸对应的标准花键模数为0.3。
4. 总结通过以上的例子，我们可以看到，美制双径节花键与标准花键模数之间的换算并不复杂，只需要通过简单的公式就可以实现。
在实际工程中，如果需要将美制双径节花键的尺寸转换成标准花键模数，可以依靠这些换算公式来实现。
这将有助于工程师们更方便地进行设计和生产工作，并提高工作效率。
5. 结语美制双径节花键与标准花键模数的换算在工程设计中有着重要的应用价值，它为工程师们提供了一种方便快捷的尺寸转换方式。
通过掌握这些基本的换算方法，工程师们可以更加灵活地应对不同尺寸标准的花键需求，为工程设计工作提供更多的可能性和便利。
希望本文对读者们有所帮助，谢谢！美制双径节花键与标准花键模数换算是工程设计中一个重要的环节，在实际工程应用中，我们可能会遇到不同规格和标准的花键，而需要将它们进行转换和匹配。
在这篇文章中，我们将继续深入探讨美制双径节花键与标准花键模数的换算方法，以及在工程设计中的应用。
1. 美制双径节花键与标准花键模数换算的实际意义在机械设计和制造领域，花键是一种常见的连接零件，它们被广泛应用于传动系统、轴承系统以及其他机械装置中。
