变电站直流系统接地的危害及预防摘要：直流系统通常由充电模块、蓄电池组、在线绝缘监测系统、直流馈线等部分构成，负荷采用辐射型供电方式，其分支庞杂，遍布变电站各个位置。
站用直流系统的可靠工作关系到整座变电站乃至区域电网的安全运行，而接地故障是直流系统最常见的故障，因此研究如何快速准确地检测出直流接地故障具有重大意义。
本文介绍了直流系统接地故障的成因及危害，概述了几类直流接地故障预防方法，为直流接地检测技术给出了参考。
关键词：变电站；直流系统；接地危害；预防1变电站直流接地产生的原因（1）直流系统、电气设备及二次回路所处环境严重污秽或运行在阴雨潮湿的环境下，电气设备对地绝缘强度严重下降，易诱发直流接地。
如大雨天气，雨水飘入户外二次接线盒，使接线头和外壳导通，引发直流接地。
（2）二次回路、二次设备绝缘材料不合格、绝缘性能低，或年久失修、严重老化，或存在某些损伤缺陷，如磨伤、砸伤或过流引起的烧伤。
（3）小动物爬入或者小金属零件掉落在元件上造成的直流接地。
（4）电气设备和二次回路由于设计、安装、维护及运行不合理或错误，可产生平时不易发现的潜在的接地故障。
例如二次回路的带电端固定不牢固或断线，设备遭到震动或人为误碰等影响，造成直流接地故障。
2变电站直流系统接地的危害接地故障是直流系统的常见故障，这一故障的发生概率非常高。
通常情况下，户外天气比较潮湿的区域的直流系统容易出现接地故障；空间面积较小，直流系统也容易出现接地故障。
在接地故障发生之后，直流系统仍能运行，因此这一问题在刚出现的时候很难被管理人员发现。
但是，如果接地故障长期存在，会对直流系统运行造成隐性影响，致使系统最终发生十分严重的故障。
因此，管理人员在定期检查系统时要特别重视接地故障，使用正确的方法查找直流系统接地故障。
依照具体检测情况，直流系统接地故障可以分为金属性接地故障和非金属性接地故障两种。
其中，金属性接地故障的点电压和支路绝缘电阻都是零，故障发生的原因基本可以排除天气原因，因此排查起来较为简单；非金属性接地故障通常情况下涉及数量较多的支路，支路共同作用致使故障，而且受天气（尤其是雨天）影响比较明显，接地电压很难维持在稳定状态，支路绝缘电阻也没有固定数值范围，因此故障查找起来比较困难。

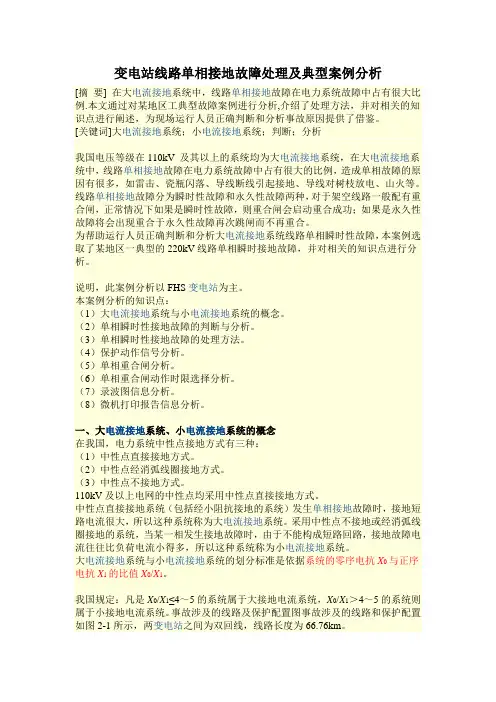

变电站线路单相接地故障处理及典型案例分析[摘要] 在大电流接地系统中，线路单相接地故障在电力系统故障中占有很大比例.本文通过对某地区工典型故障案例进行分析,介绍了处理方法，并对相关的知识点进行阐述，为现场运行人员正确判断和分析事故原因提供了借鉴。
[关键词]大电流接地系统；小电流接地系统；判断；分析我国电压等级在110kV 及其以上的系统均为大电流接地系统，在大电流接地系统中，线路单相接地故障在电力系统故障中占有很大的比例，造成单相故障的原因有很多，如雷击、瓷瓶闪落、导线断线引起接地、导线对树枝放电、山火等。
线路单相接地故障分为瞬时性故障和永久性故障两种，对于架空线路一般配有重合闸，正常情况下如果是瞬时性故障，则重合闸会启动重合成功；如果是永久性故障将会出现重合于永久性故障再次跳闸而不再重合。
为帮助运行人员正确判断和分析大电流接地系统线路单相瞬时性故障，本案例选取了某地区一典型的220kV线路单相瞬时接地故障，并对相关的知识点进行分析。
说明，此案例分析以FHS变电站为主。
本案例分析的知识点：（1）大电流接地系统与小电流接地系统的概念。
（2）单相瞬时性接地故障的判断与分析。
（3）单相瞬时性接地故障的处理方法。
（4）保护动作信号分析。
（5）单相重合闸分析。
（6）单相重合闸动作时限选择分析。
（7）录波图信息分析。
（8）微机打印报告信息分析。
一、大电流接地系统、小电流接地系统的概念在我国，电力系统中性点接地方式有三种：（1）中性点直接接地方式。
（2）中性点经消弧线圈接地方式。
（3）中性点不接地方式。
110kV及以上电网的中性点均采用中性点直接接地方式。
中性点直接接地系统（包括经小阻抗接地的系统）发生单相接地故障时，接地短路电流很大，所以这种系统称为大电流接地系统。
采用中性点不接地或经消弧线圈接地的系统，当某一相发生接地故障时，由于不能构成短路回路，接地故障电流往往比负荷电流小得多，所以这种系统称为小电流接地系统。

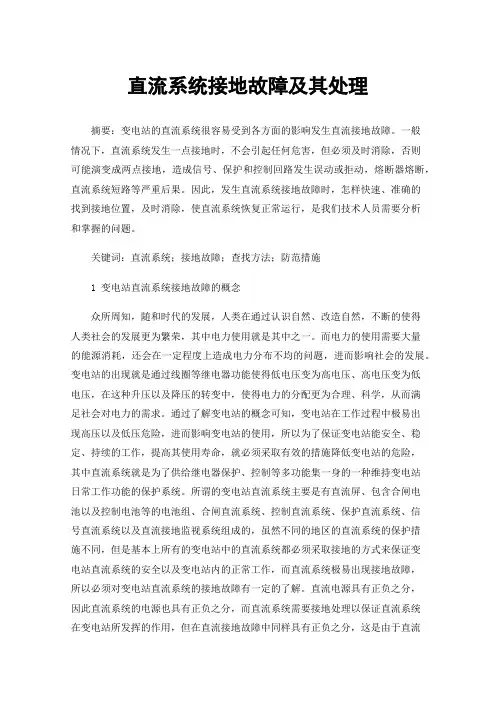

直流系统接地故障及其处理摘要：变电站的直流系统很容易受到各方面的影响发生直流接地故障。
一般情况下，直流系统发生一点接地时，不会引起任何危害，但必须及时消除，否则可能演变成两点接地，造成信号、保护和控制回路发生误动或拒动，熔断器熔断，直流系统短路等严重后果。
因此，发生直流系统接地故障时，怎样快速、准确的找到接地位置，及时消除，使直流系统恢复正常运行，是我们技术人员需要分析和掌握的问题。
关键词：直流系统；接地故障；查找方法；防范措施1 变电站直流系统接地故障的概念众所周知，随和时代的发展，人类在通过认识自然、改造自然，不断的使得人类社会的发展更为繁荣，其中电力使用就是其中之一。
而电力的使用需要大量的能源消耗，还会在一定程度上造成电力分布不均的问题，进而影响社会的发展。
变电站的出现就是通过线圈等继电器功能使得低电压变为高电压、高电压变为低电压，在这种升压以及降压的转变中，使得电力的分配更为合理、科学，从而满足社会对电力的需求。
通过了解变电站的概念可知，变电站在工作过程中极易出现高压以及低压危险，进而影响变电站的使用，所以为了保证变电站能安全、稳定、持续的工作，提高其使用寿命，就必须采取有效的措施降低变电站的危险，其中直流系统就是为了供给继电器保护、控制等多功能集一身的一种维持变电站日常工作功能的保护系统。
所谓的变电站直流系统主要是有直流屏、包含合闸电池以及控制电池等的电池组、合闸直流系统、控制直流系统、保护直流系统、信号直流系统以及直流接地监视系统组成的，虽然不同的地区的直流系统的保护措施不同，但是基本上所有的变电站中的直流系统都必须采取接地的方式来保证变电站直流系统的安全以及变电站内的正常工作，而直流系统极易出现接地故障，所以必须对变电站直流系统的接地故障有一定的了解。
直流电源具有正负之分，因此直流系统的电源也具有正负之分，而直流系统需要接地处理以保证直流系统在变电站所发挥的作用，但在直流接地故障中同样具有正负之分，这是由于直流系统的电源正极以及负极对地绝缘阻抗数值较低，下降到了标准数值以下所造成的，同时由于直流系统的线路错综复杂，并且所担负的功能极多，这使得直流系统的负荷过重，进而导致绝缘度下降，从而引发了直流系统的接地故障，进而影响了变电站的使用。

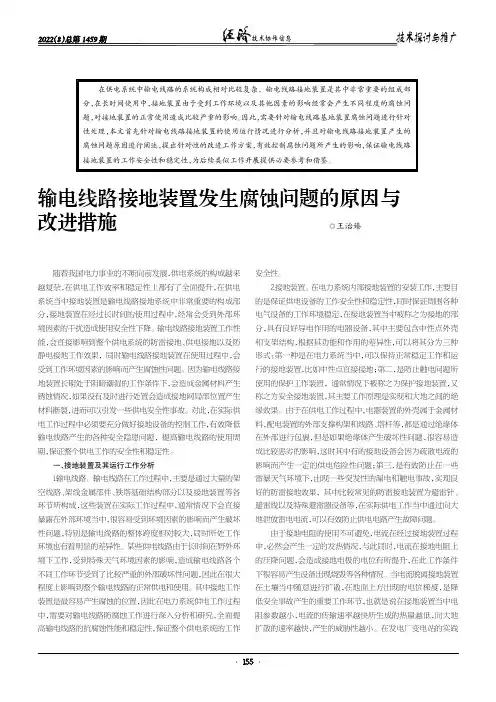

输电线路接地装置发生腐蚀问题的原因与改进措施◎王治臻随着我国电力事业的不断向前发展，供电系统的构成越来越复杂，在供电工作效率和稳定性上都有了全面提升，在供电系统当中接地装置是输电线路接地系统中非常重要的构成部分，接地装置在经过长时间的使用过程中，经常会受到外部环境因素的干扰造成使用安全性下降。
输电线路接地装置工作性能，会直接影响到整个供电系统的防雷接地、供电接地以及防静电接地工作效果，同时输电线路接地装置在使用过程中，会受到工作环境因素的影响而产生腐蚀性问题。
因为输电线路接地装置长期处于阴暗潮湿的工作条件下，会造成金属材料产生锈蚀情况，如果没有及时进行处置会造成接地网局部位置产生材料断裂，进而可以引发一些供电安全性事故。
对此，在实际供电工作过程中必须要充分做好接地设备的控制工作，有效降低输电线路产生的各种安全隐患问题，提高输电线路的使用周期，保证整个供电工作的安全性和稳定性。
一、接地装置及其运行工作分析1.输电线路。
输电线路在工作过程中，主要是通过大量的架空线路、架线金属部件、铁塔基础结构部分以及接地装置等各环节所构成，这些装置在实际工作过程中，通常情况下会直接暴露在外部环境当中，很容易受到环境因素的影响而产生破坏性问题，特别是输电线路的整体跨度相对较大，同时所处工作环境也有着明显的差异性。
某些供电线路由于长时间在野外环境下工作，受到特殊天气环境因素的影响，造成输电线路各个不同工作环节受到了比较严重的外部破坏性问题，因此在很大程度上影响到整个输电线路的正常供电和使用。
其中接地工作装置是最容易产生腐蚀的位置，因此在电力系统供电工作过程中，需要对输电线路防腐蚀工作进行深入分析和研究，全面提高输电线路的抗腐蚀性能和稳定性，保证整个供电系统的工作安全性。
2.接地装置。
在电力系统内部接地装置的安装工作，主要目的是保证供电设备的工作安全性和稳定性，同时保证周围各种电气设备的工作环境稳定，在接地装置当中被称之为接地的部分，具有良好导电作用的电器设备，其中主要包含中性点外壳和支架结构，根据其功能和作用的差异性，可以将其分为三种形式：第一种是在电力系统当中，可以保持正常稳定工作和运行的接地装置，比如中性点直接接地；第二，是防止触电问题所使用的保护工作装置，通常情况下被称之为保护接地装置，又称之为安全接地装置，其主要工作原理是实现和大地之间的绝缘效果。

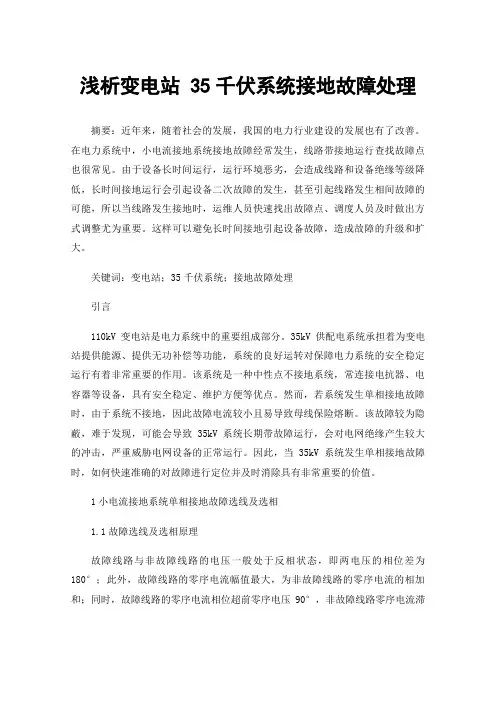

浅析变电站 35千伏系统接地故障处理摘要：近年来，随着社会的发展，我国的电力行业建设的发展也有了改善。
在电力系统中，小电流接地系统接地故障经常发生，线路带接地运行查找故障点也很常见。
由于设备长时间运行，运行环境恶劣，会造成线路和设备绝缘等级降低，长时间接地运行会引起设备二次故障的发生，甚至引起线路发生相间故障的可能，所以当线路发生接地时，运维人员快速找出故障点、调度人员及时做出方式调整尤为重要。
这样可以避免长时间接地引起设备故障，造成故障的升级和扩大。
关键词：变电站；35千伏系统；接地故障处理引言110kV变电站是电力系统中的重要组成部分。
35kV供配电系统承担着为变电站提供能源、提供无功补偿等功能，系统的良好运转对保障电力系统的安全稳定运行有着非常重要的作用。
该系统是一种中性点不接地系统，常连接电抗器、电容器等设备，具有安全稳定、维护方便等优点。
然而，若系统发生单相接地故障时，由于系统不接地，因此故障电流较小且易导致母线保险熔断。
该故障较为隐蔽，难于发现，可能会导致35kV系统长期带故障运行，会对电网绝缘产生较大的冲击，严重威胁电网设备的正常运行。
因此，当35kV系统发生单相接地故障时，如何快速准确的对故障进行定位并及时消除具有非常重要的价值。
1小电流接地系统单相接地故障选线及选相1.1故障选线及选相原理故障线路与非故障线路的电压一般处于反相状态，即两电压的相位差为180°；此外，故障线路的零序电流幅值最大，为非故障线路的零序电流的相加和；同时，故障线路的零序电流相位超前零序电压90°，非故障线路零序电流滞后零序电压90°（由于电压、电流互感器均存在相位偏移的现象，所以相位差在一定范围内满足即可）。
2.2故障选线及选相工作流程第一步：首先要对零序电压进行同步采样，得到3个电压值；其次，通过3个电压值之间的关系判断是否发生单相接地故障。
第二步：要检测零序电压的瞬时幅值是否超过门限值，判断线路波形方向是否一致。
前言随着我国新兴工业的不断发展和人们生活水平的不断提升,在城市建设、企业发展以及家庭使用方面对于电力建设提出的要求越来越高,用电量也在不断增加。
但是由于变电站电气安装具有其自身的特殊性,在实际的安装操作中仍然存在着一些问题,对于保障电厂和变电站的安全可靠运行有着较大的影响。
一、电气设备在安装过程中存在的问题1、防雷接地问题及对策防雷接地常见问题包括:在避雷接地极测试点和避雷网的设置方面存在问题;安装防雷接地体时未严格执行预埋深度设计标准，进而导致防雷接地电阻偏大，减慢了雷击时泄流作用的速度;在选择镀锌材料时未执行规范要求，未严格控制材料的质量，焊接工作未执行设计标准。
防雷接地常见问题的解决对策:第一，对于变电站内部的接地设备，需严格执行相关的强制性规范，同时，认真设计具体项目，并与安装人员进行有效的交底。
通过角钢或者钢管对防雷引下线进行保护，避免其受到机械外力的影响。
第二，加强焊工的培训和教育。
防雷接地系统焊接时需严格执行安装程序和规范，以提高焊接工作的质量。
所以，需强化焊接人员的培训和教育，做到持证上岗，从而为焊缝的饱满、平整、均匀提供保证。
第三，对地基接地焊接质量进行控制。
在接地焊接工作彻底完成后，及时进行接地电阻值测试，以保证其符合设计要求和实际需要。
2、高压配电装置问题及对策在安装高压配电装置时,可能会浮现安装过程中及盘柜运输存在损坏或者缺失件或者没有良好的文明施工环境,无法完善的保护好成品。
针对上述的情况,一方面我们在进行高压开关柜的装卸和运输时, 指挥及绑扎的工作可以由起重工负责, 电气工配合。
吊装时应使用专用尼龙带,设备的搬运、挪移采用液压手动叉车或者专用运盘柜小车进行。
开箱检查内容普通包括产品使用说明书、创造厂提供的成套的产品合格证、专用工具、图纸资料、产品的备品备件以及设备试验数据等等。
安装人员还应该检查统计设备缺失件的型号规格和数量,对设备缺陷的情况及原因进行分析、记录和归档。

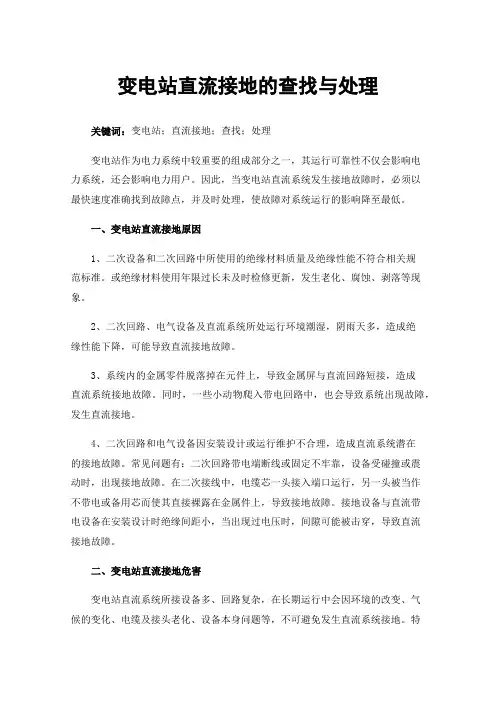

变电站直流接地的查找与处理关键词：变电站；直流接地；查找；处理变电站作为电力系统中较重要的组成部分之一，其运行可靠性不仅会影响电力系统，还会影响电力用户。
因此，当变电站直流系统发生接地故障时，必须以最快速度准确找到故障点，并及时处理，使故障对系统运行的影响降至最低。
一、变电站直流接地原因1、二次设备和二次回路中所使用的绝缘材料质量及绝缘性能不符合相关规范标准。
或绝缘材料使用年限过长未及时检修更新，发生老化、腐蚀、剥落等现象。
2、二次回路、电气设备及直流系统所处运行环境潮湿，阴雨天多，造成绝缘性能下降，可能导致直流接地故障。
3、系统内的金属零件脱落掉在元件上，导致金属屏与直流回路短接，造成直流系统接地故障。
同时，一些小动物爬入带电回路中，也会导致系统出现故障，发生直流接地。
4、二次回路和电气设备因安装设计或运行维护不合理，造成直流系统潜在的接地故障。
常见问题有：二次回路带电端断线或固定不牢靠，设备受碰撞或震动时，出现接地故障。
在二次接线中，电缆芯一头接入端口运行，另一头被当作不带电或备用芯而使其直接裸露在金属件上，导致接地故障。
接地设备与直流带电设备在安装设计时绝缘间距小，当出现过电压时，间隙可能被击穿，导致直流接地故障。
二、变电站直流接地危害变电站直流系统所接设备多、回路复杂，在长期运行中会因环境的改变、气候的变化、电缆及接头老化、设备本身问题等，不可避免发生直流系统接地。
特别在变电站建设施工或扩建中，因施工及安装问题，难免会遗留电力系统故障隐患。
直流系统更是一个薄弱环节，投运时间越长系统接地故障概率越大。
若直流电源系统正极或负极对地间的绝缘电阻值降低至某一整定值，或低于某一规定值，这时称该直流系统有正接地故障或负接地故障。
因断路器跳闸线圈均接负极电源，故当发生正接地时回路在发生两点接地或绝缘不良，可能导致断路器跳闸。
直流系统负接地时若回路中在有一点接地，形成两点接地，可将跳闸回路或合闸回路短路，保护拒动，导致断路器拒跳闸，同时可能会使熔断器熔断或继电器触点烧坏。
浅谈110KV变电站直流系统接地故障处理摘要：110KV变电站的直流系统是一种可以节制、保护的装备，此系统是由信号和自动装备来提供电源的。
由于直流系统是浮空的不接触地系统，假若出现两点接地，就会造成上述装备错动、不动的情况，所以就可能会造成重大的事故的发生，导致全部电网不能正常运转。
本文对110KV变电站直流接地的原因做了分析，并做出了110KV变电直流接地时相对应的解决措施以及注意事项等。
关键词：110KV变电站；直流接地；故障分析；处理措施；注意事项引言用电负荷在直流系统中特别关键，而且对于供电的真实性标准也很重要。
保障变电所能够正常运做的决定条件取决于边系统的真实性，在实际的运用中，因为直流电源在电路系统运用的特殊性，尤其是节制和保护回路的使用，导致直流系统妨碍成了变电站平稳运行的障碍。
一、110KV变电站直流系统接地的原因（一）受气候因素的影响直流二次设备会因为大雨，雪，冰雹，雾霾等天气条件的影响，尤其是室外的机构箱，如果密封不严密或箱子破损，就会导致绝缘性降低产生直流接地，导致事故的发生。
（二）受人为因素的影响电气设备、电路安装维护运行失误、电缆接头接触不好等人为的原因也可能导致直流接地；开关柜清理不及时、阴湿的情境下以及金属片铁钉物品掉落等原因也会变成系统接地故障。
（三）电路连接错误的影响有时误接线路，绝缘性下降会使二次回路电压源窜入直流系统，容易导致直流系统接地.二、直流接地故障的处理过程（一）处理的原则“先机器后人工，从表到里，从轻到重”是在故障判断过程中要坚持的准则，在故障处理过程中，要先确定绝缘检测装置，如果绝缘检测装置提供地数据正确，再进行人工故障查找。
从室外到室内确定故障点，要先排出室外的障碍再排出室内的障碍。
（二）处理步骤1.定位到总路空气开关现在的直流屏上都装有微机直流绝缘检测仪，每当有直流接地发生时，所安装的微机直流绝缘检测仪就会显示是哪一极接地，显示接地电阻，然后就会显示接地支路号，最后凭得到的数据就能用接地点定位到总路的空气开关。
变电站接地网存在的问题及解决方法随着电力系统的发展接地短路电流越来越大，接地网的问题也越来越突出，接地网的问题往往造成事故或使事故扩大。
一、接地网存在的问题：1、接地网的均压问题，通过对若干座变电站接地网的电位分布测试，发现接地网的均压大多不符合要求，特别是横向电位分布，电位梯度大，跨步电压超标，这是由于在接地网设计时把接地电阻作为主要的技术指标，而忽略了地网的均压和散流尧或只用长孔地网而很少用方孔地网计算，特别是沿电缆沟没有均压措施，由于地网的均压不好，在短路电流或冲击电流入地时就会造成地网的局部电位升高，高压向低压反击烧坏微机控制设备或低压控制回路。
2、设备的接地与地网之间的连通问题，对于运行中的若干座变电站进行全面检查和试验，发现存在的最大问题不是接地网的各项技术指标，而是变电站内的电气设备与接地网的连接问题，设备的接地引下线与地网焊接不良，从焊口处开路，接地网水平接地体的接头处焊接不符合要求，经过长时间的腐蚀形成电气上的开路，设备接地引下线的截面小，经过长时间的锈蚀，从地下锈断，有些设备接地引下线与设备外壳用螺丝连接，经过长时间会锈蚀，在连接处由于生锈形成开路。
3、接地引下线及接地体的截面偏小满足不了短路电流的热稳定，由于接地体或设备的接地引下线不能满足短路电流热稳定的要求，在发生接地短路时，接地引下线往往被烧断，使设备外壳上有较高的过电压，有时会反击到低压二次回路，使事故扩大，有的用户就是因为设备的接地引下线截面不够，在设备发生接地短路时，高压窜入低压回路，烧坏二次保护尧控制电缆，使事故扩大。
4、接地装置的腐蚀问题，接地装置的腐蚀是一个普遍存在的问题，变电站接地网最容易发生腐蚀的是接地引下线，由于腐蚀，接地线不能满足接地短路电流热稳定的要求，或者形成电气上的开路，使设备失去接地，还有电缆沟内的接地带也容易发生腐蚀，尤其是各焊接头。
5、水平接地体的埋深不够，标准规定水平接地体要埋深0.6m以下，可是通过开挖检查发现许多水平接地体埋深不足0.3m，有的甚至浮在地表，由于水平接地体埋深不够，接地电阻受季节影响，尤其受土壤干湿度影响较大，由于表层土壤容易干燥，站以造成接地装置的接地电阻不稳定，由于水平接地体的埋深不够，就影响接地网的均压，在发生接地短路时，地面的跨步电压较大，对巡视人员构成威胁，上层土壤的含氧浓度高，容易发生腐蚀，这也是水平接地体容易损坏的主要原因。
导读变电站直流系统是一个独立的电源系统，不受站用变和一次系统运行方式改变的影响，为变电站保护装置的控制回路、信号回路、继电保护、自动装置及事故照明等提供可靠地不间断电源，同时为断路器的分、合闸提供操作动力电源。
直流系统自身的安全可靠运行对变电站的安全稳定运行具有重要意义，我们在分析、处理直流系统接地故障分类时，针对性的提出故障查找方法及应对安全措施至关重要。
一直流系统接地故障分类直流系统接地故障较为常见形式为：电缆接地、元件接地、蓄电池接地以及绝缘监测装置故障引起的接地故障，具体分类如图1所示。
图1直流系统接地故障分类其中电缆接地：（1）端子箱—操作机构箱之间的电缆破损，控制电缆通过端子排接地（35千伏开关控制电源正极101由于端子排受潮引起接地）、主变非电量保护控制节点接地（35千伏5MVA主变压力释放信号电源801由于触点受潮引起接地）、断路器辅助开关接地（35千伏主变高压侧高31断路器辅助开关进入雨水后使得控制电源负极102接地）；（2）主控室到蓄电池室的直流电源正负极电缆破损；（3）金属转角及穿孔处的控制电缆、合闸电源电缆（35千伏变电站10千伏1段合闸电源电缆破损引起负接地）、装置电源电缆破损引起的接地。
元件接地：（1）中间继电器、出口继电器（35千伏变电站10千伏开关柜储能回路中间继电器损坏引起正接地）的绝缘降低；（2）保护装置内部元件烧损引起控制电源或装置电源接地引起的接地故障。
蓄电池接地：单体电池因故障渗液引起接地（35千伏变电站多节单体蓄电池渗液严重引起负接地）。
绝缘监测装置接地：平衡桥故障引起的正极、负极以及中间接地（35千伏变电站绝缘监测装置平衡桥故障引起负极接地）。
二危害及安全风险分析直流系统接地会引起直流电源正、负极对地电压的偏移，引起控制回路中分、合闸线圈两端电压的变化，进而出现保护误动和拒动现象的产生，直接威胁到变电站内设备稳定、可靠运行的能力，直流系统接地故障危害分析如图2所示。
变电站防止接地线事故的措施随着现代社会的发展，电力系统已经成为人们生活中不可或缺的一部分。
变电站作为电力系统的核心部件，其运行安全直接关系到整个电网的正常运行和广大人民群众的生活安全。
变电站中的接地线事故是造成电力系统事故和安全事故的重要原因之一。
为了防止接地线事故的发生，变电站需要采取一系列的措施来加强安全管理和防范措施，以确保变电站的正常运行和人民生命财产的安全。
一、加强对接地线的日常维护和检查变电站是电力系统的重要组成部分，为了保障变电站接地线的安全运行，需要加强对接地线的日常维护和检查。
需要定期对接地线进行外观检查，查看接地线的外观是否有明显的损坏、腐蚀、松动等情况。
需要定期对接地线进行温度检测，查看接地线是否有局部过热的情况。
需要定期对接地线进行电压测试，查看接地线是否有绝缘击穿的情况。
通过加强对接地线的日常维护和检查，可以及时发现接地线存在的安全隐患，并做出相应的处理和维修，以确保接地线的安全运行。
二、规范接地线的安装和使用为了防止接地线事故的发生，变电站需要严格规范接地线的安装和使用。
需要合理选择接地线的材料和规格，确保接地线的质量和性能符合要求。
需要严格按照相关标准和规范进行接地线的安装，保证接地线的连接牢固，接触良好。
需要制定科学合理的接地线使用管理制度，严格执行接地线使用规程，杜绝违章操作和不当使用。
通过规范接地线的安装和使用，可以有效防止因接地线安装不当导致的事故发生。
三、加强对接地线的监测和控制为了防止接地线事故的发生，变电站需要加强对接地线的监测和控制。
需要通过安装接地线监测装置，实时监测接地线的运行状态，及时发现接地线存在的故障和隐患。
需要建立健全的接地线故障报警系统，一旦接地线出现故障，可以及时报警并采取相应的应急措施。
需要加强对接地线的远程监控和控制，实现对接地线的远程操作和管理，提高对接地线的监控精度和控制能力。
通过加强对接地线的监测和控制，可以及时发现并处理接地线存在的故障和隐患，有效防止接地线事故的发生。
变电站安装工程质量通病及处理措施变电站安装工程质量通病及处理措施为提高变电站施工质量，稳步达标投产、争创优质工程，杜绝施工过程中的质量通病势在必行，由于变电安装工程设备与技术不断更新，新的质量通病也将不断出现，施工人员必须持续改进施工工艺及迅速提高技术水平，才能防患于未然。
本措施将变电站电气安装施工过程中存在的质量通病及防治方法列举如下：一、主变压器、油浸式电抗器1、油箱、法兰连接处渗漏油原因分析：各部件密封处连接不当，未按规范要求进行整体密封试验。
防治措施：1）处理每个密封面，所有大小法兰密封面或密封槽在安装密封垫前均应清理干净，密封光滑平整；采用与密封面尺寸配合良好的耐油密封圈，并将变形、失效的垫圈全部更换；对于无密封槽的法兰，将密封垫用密封胶粘在有效密封面上；紧固法兰时采取对角线方向，交替、逐步拧紧各个螺栓，最后统一紧固，以保证压紧度一致。
2）变压器注油完毕，按制造厂要求做整体密封试验，对渗漏处进行处理。
治理措施：更换密封圈或重新均匀紧固螺栓。
二、硬母线安装1、管形母线不平直、不美观原因分析：安装方法不当防治措施：1）安装前母线对焊时，可根据经验预留一点挠度，安装时母线上凸，受重力作用使母线趋于平直。
2）正确采取防微风震动措施。
处理措施：重新安装或增加微风防振动措施。
2、硬母线连接螺栓规格不符合要求，连接不紧固原因分析：对规程不了解，图省事，未按要求力矩进行螺栓紧固防治措施：1）母线孔径不应大于连接线端子直径1mm，螺栓长度宜漏出螺母2~3扣。
2）严格按规定紧固力矩紧固螺栓，紧固完后应进行检查。
治理措施：1）对不符合要求的螺栓予以更换。
2）采取力矩扳手重新紧固。
三、电缆敷设1、电缆桥架不平直，部分桥架及连接螺栓生锈，未按要求留伸缩缝原因分析：采购把关不严，支架安装不当。
1）严格控制采购质量，质量不合格的材料应要求退货更换。
2）桥架安装前应预先校正偏差，不应碰损。
3）支架应拉线安装，保证支架平直。
变电站电压互感器二次回路多点接地危害及处理方法摘要：电压互感器二次回路出现多点接地是有很大的危害的，本文笔者主要针对互感器的二次回路接地进行分析，分析接地的危害以及多点接地存在的问题，并针对多点接地分析有效防范的措施，从而保证变电站继电保护装置的稳定运行。
关键词：变电站；电压互感器；二次回路；接地危害；处理措施在电力系统中电压互感器是重要的电气设备，因为，为了更好地保证电力系统的稳定运行，减少故障的出现，就要防止电压互感器出现接地现象，造成人员以及设备的伤害。
但是电压互感器也必须有接地点，但如果出现两个以上的接地点就会让系统发生故障，让电压不对应，给电力系统造成影响。
1.电压互感器二次回路多点接地的危害分析在变电站的运行中，如果电压二次回路存在2个或以上的接地点，如果他们之间的距离比较远，同时接地点所在的接地网的电位也有很大的不同时，这时如果发生接地故障，就会让当前的接地网的电流过大，接地点就会产生较大的电位差。
当实际的电流流入到保护装置时，电压互感器二次实际的电压再加上昌盛的压差，这时的电压已经不能正常反映一次电压的数据，也会对正常的工作运行形成影响。
另外，当电压在达到保护值时也没有形成闭锁，智慧让电压量的保护产生误动，也会让电压方向产生偏差，让零序功率的方向形成误判。
所以，电压互感器二次回路如果出现接地故障就会对继电保护形成很大的危害，对工作的正常运行形成一定的影响。
1.电压互感器二次回路多点接地存在的问题我国目前为了提升对变电站以及电厂的继电保护开始进行相关设备的安全运行的管理和控制，对220kv以上的变电站和电厂进行有关电压互感器的专项监管，对于存在接地情况的单位必须严格按照要求进行改正。
在变电站的实际管理中，对于电压互感器的二次回路接地，只能在控制室内有一处，他必须与其他的互感器没有电气关联，必须独立。
另外，变电站中的各个互感器之间有没有联系，需要进行讨论继电保护以及计算机的控制在变电站中也是经常存在的。

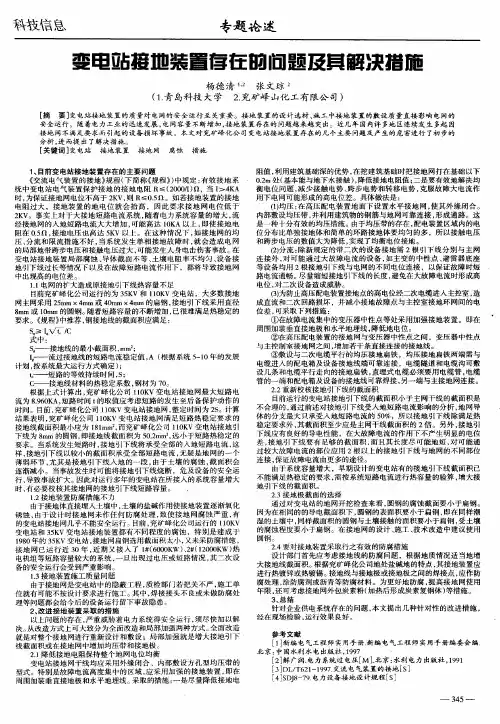

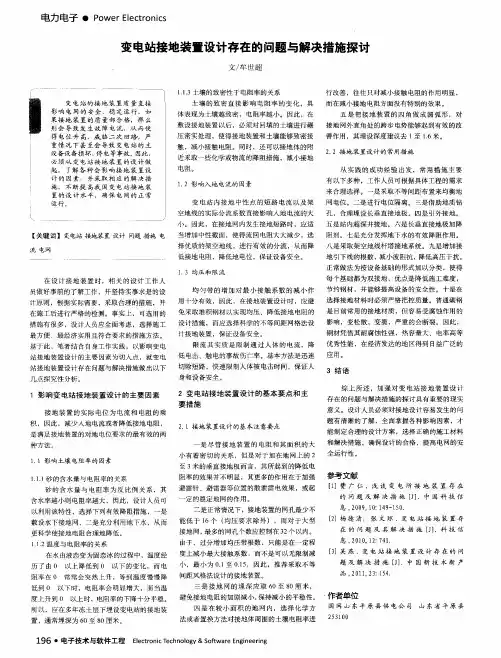

变电站接地装置存在的问题及其解决措施(图文)

时间：2010-11-21 16:02:14 来源：论文参考网作者：秩名点击：120
论文导读：《交流电气装置的接地》规程（下简称《规程》）中规定：有效接地系统中变电站电气装置保护接地的接地电阻R≤（2000/I）Ω,当I＞4KA时，为保证接地网电位不高于2KV，则R≤0.5Ω。
如若接地装置的接地电阻过大，接地装置的地电位就会抬高，因此要求接地网电位低于2KV。
事实上对于大接地短路电流系统，随着电力系统容量的增大，流经接地网的入地短路电流大大增加，可能高达10KA以上，即使接地电阻在0.5Ω，接地电压也高达5KV以上。
在这种情况下，如接地网的均压、分流和限流措施不好，当系统发生单相接地故障时，就会造成电网的局部地带跨步电压和接触电压过大，可能发生人身电击伤害事故。
在变电站接地装置局部腐蚀、导体截面不等、土壤电阻率不均匀、设备接地引下线过长等情况下，以及在故障短路电流作用下，都将导致接地网中出现高的电位差。
关键词：变电站，接地装置，接地网，腐蚀，措施
1、目前变电站接地装置存在的主要问题
《交流电气装置的接地》规程（下简称《规程》）中规定：有效接地系统中变电站电气装置保护接地的接地电阻R≤（2000/I）Ω,当I＞4KA时，为保证接地网电位不高于2KV，则R≤0.5Ω。
如若接地装置的接地电阻过大，接地装置的地电位就会抬高，因此要求接地网电位低于2KV。
事实上对于大接地短路电流系统，随着电力系统容量的增大，流经接地网的入地短路电流大大增加，可能高达10KA以上，即使接地电阻在0.5Ω，接地电压也高达5KV以上。
在这种情况下，如接地网的均压、分流和限流措施不好，当系统发生单相接地故障时，就会造成电网的局部地带跨步电压和接触电压过大，可能发生人身电击伤害事故。
在变电站接地装置局部腐蚀、导体截面不等、土壤电阻率不均匀、设备接地引下线过长等情况下，以及在故障短路电流作用下，都将导致接地网中出现高的电位差。
1.1、电网的扩大造成原接地引下线热容量不足
目前兖矿峄化公司运行的为35KV和110KV变电站，大多数接地网主网采用25mm×4mm或
40mm×4mm的扁钢，接地引下线采用直径8mm或10mm的圆钢。
随着短路容量的不断增加，已很难满足热稳定的要求。
《规程》中推荐，钢接地线的截面积应满足：
S g ≥ I g/ C
式中：S g----接地线的最小截面积，㎜2；
I g----流过接地线的短路电流稳定值，A（根据系统5~10年的发展计划，按系统最大运行方式确定）；
t e----短路的等效持续时间，S ；
C----接地线材料的热稳定系数，钢材为70；
根据上式计算出，兖矿峄化公司110KV变电站接地网最大短路电流为8.960KA，短路时间t的取值应考虑短路的发生至后备保护动作的时间。
目前，兖矿峄化公司110KV变电站接地网，整定时间为2S。
计算结果表明，兖矿峄化公司110KV变电站接地网满足短路热稳定要求的接地线截面积最小应为181 ㎜2 ，而兖矿峄化公司110KV变电站接地引下线为8mm的圆钢，即接地线截面积为50.2 ㎜2 ，远小于短路热稳定的要求。
当系统发生短路时，接地引下线将承受全部的入地短路电流，这样，接地引下线以较小的截面积承受全部短路电流，无疑是地网的一个薄弱环节，尤其是接地引下线入地的一段，由于土壤的腐蚀，截面积会逐渐减小。
当事故发生时可能将接地引下线烧断，危及设备的安全运行，导致事故扩大。
因此对运行多年的变电站在所接入的系统容量增大时，有必要校核其接地网的接地引下线短路容量。
1.2、接地装置防腐措施不力
由于接地体直接埋入土壤中，土壤的盐碱作用使接地装置逐渐氧化锈蚀，由于设计时接地网未作任何
防腐处理，致使接地网腐蚀严重，有的变电站接地网几乎不能安全运行。
目前，兖矿峄化公司运行的110KV 变电站和35KV变电站接地装置都有不同程度的腐蚀，特别是建成于1980年的35KV变电站，接地网扁钢选用截面积太小，又未采防腐措施，接地网已运行近30年，近期又接入了1#（6000KW）、2#（12000KW）热电机组等短路容量较大的系统，一旦出现过电压或短路情况，其二次设备的安全运行会受到严重影响。
1.3、接地装置施工质量问题
由于接地网是变电站中的隐蔽工程，质检部门若把关不严，施工单位就有可能不按设计要求进行施工。
其中，焊接接头不良或未做防腐处理等问题都会给今后的设备运行留下事故隐患。
2、改进接地装置采取的措施
以上问题的存在，严重威胁着电力系统得安全运行，须尽快加以解决。
从改造方式上可大致分为全面改造和局部加强两种方式。
发表论文。
全面改造就是对整个接地网进行重新设计和敷设；局部加强就是增大接地引下线截面积或在接地网中增加均压带和接地极。
发表论文。
2.1、降低接地电阻保持整个地网电位均衡
变电站接地网干线均应采用外缘闭合、内部敷设方孔型均压带的型式。
特别是故障电流高度集中的区域，应采用加强的接地装置，即在周围加装垂直接地极和水平地埋线。
采取的措施：一是尽量降低接地电阻值，利用建筑基础深的优势，在挖建筑基础时把接地网打在基础以下0.2m处（基本能与地下水接触），降低接地电阻值；二是要有效地解决均衡电位问题，减少接触电势、跨步电势和转移电势，克服故障大电流作用下电网可能形成的高电位差。
具体做法是：
1、均压：在高压配电装置地面下设置水平接地网，使其外缘闭合。
内部敷设均压带，并利用建筑物的钢筋与地网可靠连接，形成通路。
这是一种十分有效的均压措施。
由于均压带的存在，配电装置区域内的电位分布比单独接地体和简单的环路接地体要均匀的多，所以接触电压和跨步电压的数值大为降低，实现了均衡电位接地。
2、分流：除新规定的带二次的设备接地需2根引下线分别与主网连接外，对可能通过大故障电流的设备，如主变的中性点、避雷器底座等设备均用2根接地引下线与电网的不同电位连接，以保证故障时短路电流通畅。
尽量缩短接地引下线的长度，避免在大故障电流时形成高电位，对二次设备造成威胁。
3、为防止高压配电装置接地点的高电位经二次电缆进入主控室，造成直流和二次回路损坏，并减小接地故障点与主控室接地环网间的电位差，可采取下列措施：
①在故障电流集中的变压器中性点等处采用加强接地装置。
即在周围加装垂直接地极和水平地埋线，降低地电位。
②在高压配电装置的接地网与变压器中性点之间，变压器中性点与主控制室接地网之间，增加若干条直接连接的接地线。
发表论文。
③敷设与二次电缆平行的均压接地扁铁，均压接地扁铁两端需与电缆进入的配电箱及设备接地线端可靠连接，电缆隧道和电缆沟可敷设几条和电缆平行走向的接地扁铁，直埋式电缆必须要用电缆管，电缆管的一端和配电箱及设备的接地线可靠焊接，另一端与主接地网连接。
2.2、重新校核接地引下线的截面积
目前运行的变电站接地引下线的截面积小于主网干线的截面积是不合理的，通过前述对接地引下线受入地短路电流影响的分析，地网导体的分支最大只承受入地短路电流的50%，所以接地引下线除满足热稳定要求外，其截面积至少应是主网干线截面积的2倍。
另外，接地引下线应有良好的导电性能，在大故障电流的作用下不产生明显的电位差，接地引下线要有足够的截面积，而且其长度尽可能地短，，对可能通过较大故障电流的部位应用2根以上的接地引下线与地网的不同部位连接，保证故障电流由更多的途径。
由于系统容量增大，早期设计的变电站有的接地引下线截面积已不能满足热稳定的要求，需按系统短路电流进行热容量的验算，增大接地引下线的截面积。
2.3、接地极截面的选择
通过对变电站的地网开挖检查来看，圆钢的腐蚀截面要小于扁钢。
因为在相同的的导电截面积下，圆
钢的表面积要小于扁钢，即在同样潮湿的土壤中，同样截面积的圆钢与土壤接触的面积要小于扁钢，受土壤的腐蚀程度要小于扁钢。
在接地网的设计、施工、技术改造中建议使用圆钢。
2.4、要对接地装置采取行之有效的防腐措施
设计部门首先应考虑接地线的防腐问题，根据地质情况适当地增大接地线截面积。
根据兖矿峄化公司地处盐碱地的特点，其接地装置应进行热镀锌或热镀锡。
接地线与接地极或接地极之间的焊接点，应作防腐处理，涂防腐剂或沥青等防腐材料。
为更好地防腐，提高接地网使用年限，还可考虑接地网外包炭素粉（加热后形成炭素复钢体）等措施。
3、总结
针对企业供电系统存在的问题，本文提出也几种针对性的改进措施，经在现场检验，运行效果良好。
