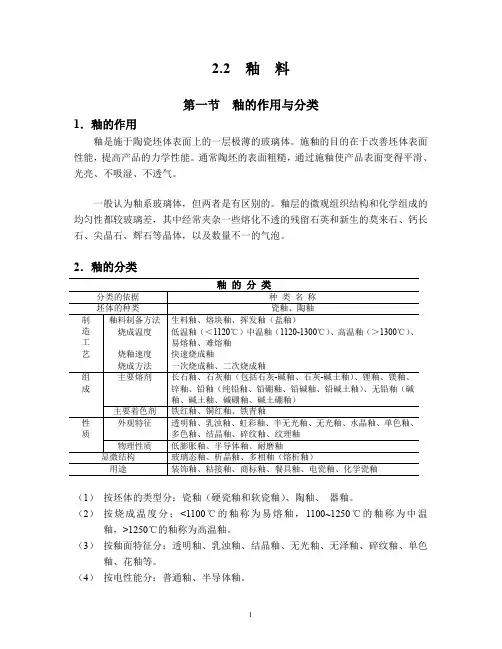

2.2 釉料第一节釉的作用与分类1．釉的作用釉是施于陶瓷坯体表面上的一层极薄的玻璃体。
施釉的目的在于改善坯体表面性能，提高产品的力学性能。
通常陶坯的表面粗糙，通过施釉使产品表面变得平滑、光亮、不吸湿、不透气。
一般认为釉系玻璃体，但两者是有区别的。
釉层的微观组织结构和化学组成的均匀性都较玻璃差，其中经常夹杂一些熔化不透的残留石英和新生的莫来石、钙长石、尖晶石、辉石等晶体，以及数量不一的气泡。
2．釉的分类（1）按坯体的类型分：瓷釉（硬瓷釉和软瓷釉）、陶釉、器釉。
（2）按烧成温度分；<1100℃的釉称为易熔釉，1100~1250℃的釉称为中温釉，>1250℃的釉称为高温釉。
（3）按釉面特征分：透明釉、乳浊釉、结晶釉、无光釉、无泽釉、碎纹釉、单色釉、花釉等。
（4）按电性能分：普通釉、半导体釉。

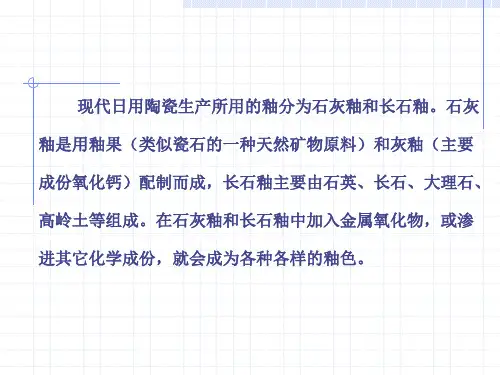

（5）按釉料的制备方法分：1）生料釉2）熔块釉3）熔盐釉4）土釉（6）按主要熔剂或碱性组分的种类分：1）以石灰釉为中心—长石釉、石灰釉、镁釉、锌釉、钡釉等；2）以铅釉为中心——铅釉、无铅釉。
（7）按显微结构和釉性状分：1）透明釉——无定形玻璃体2）晶质釉——乳浊釉、析晶釉、沙金釉、无光釉。
3）熔析釉（液相分离釉）——乳浊釉、铁红釉、兔毫釉等。
第二节釉的性质一、釉的熔融性能釉的熔融性能包括釉料的熔融温度、釉熔体的黏度、润湿性和表面张力以及釉的特征。
1．釉的熔融温度釉和玻璃一样无固定熔点，只在一定温度范围内逐渐熔化，因而熔化温度有下限和上限之分。
熔融温度下限系指釉的软化变形点，习惯上称之为釉的始熔温度。
熔融温度上限是指釉的成熟温度，即釉料充分熔化并在坯上铺展成具有要求性能的平滑优质釉面，通常称此温度为釉的熔化温度或烧成温度。
目前多用高温显微镜照相法来测定，即用釉料制成3mm高的小圆柱体，当其受热至棱角变圆时的温度称为始熔温度，软化至与底盘平面形成半圆球形时的温度作为熔化温度。
釉的熔融温度与釉的化学组成、细度密切相关，也因釉浆的均匀程度和烧成时间的长短而有所改变。
