注塑成型工艺确认表

Pr es sur Ti me 1(s Pr es sur Ti me 5(s Pr es surTi me 2(sPr es surTi me 6(sYE S N OFe ed baTh eYE S N OP-C T-X X /X X-01-LProject 项目Inj.Machine注塑机 产品名称Prepared by编制Plastic Injection Molding Parameters注塑成型条件Part Number产品编号Approved by批准Document No.文件编号Raw Material产品材料Material Ref.材料编号Revision版本Date 日期INJECTION PARAMETERSInjection Machine DataRaw MaterialRemoval of the partsduring the trial Weight (gr)Clamping force used in the trial (Tn) 锁模力Heated time (hours)Mark with an "X" the system Left Part Screw length x diam. (mm) 螺杆直径Temperature (ºC)Automatic (falling to a box)Runner Right Part Temperature (ºC)By HandTotal screw charge (gr)Dehumidification time (h)By Robot Cavity N-TEMPERATURES (ºC)Hot runner (or hot sprue) 热流道温度Plastification 塑化温度Mould 水温模具实测温度Inj. Machine Nozzle hole diameter (mm) 射嘴孔径ZonesZones Mobile side 动模12345678910111213123456789Fixed side 定模Sliders 滑块CYCLE TIME (s)The total cycle time must be the sum of theother 4 values Temperature of the mass (Just injecting pull backward themachine nozzle and drop some material, taking the temperature of this material): In ºC.Injection time 射胶时间Packing time 保压时间GAS ASSISTPressure 3 (bar)Time 3(s)Cooling time 冷却时间(excluding time for packing)Delay from injection (s)Pressure 4 (bar)Time 4(s)Others (hydraulic movements,extraction, etc)Total Cycle 总周期INJECTION PROFILETOLERANCES上下限PART FILLINGPACKING压力Bar ±15Bar 1ª2ª3ª4ª5ª6ª1ª2ª3ª4ª速度%±15Speed (Specify unit (%, m/s, etc.)) 射出速度位置mm ±10mm Switch Over Point 切换位置时间Sec ±3S Pressure Limit (bar) 压力限制温度ºC ±10ºC Real Maximum Achieved Pressure (bar) 实际完成最大压力射嘴ºC±30mm course (stroke) of machine screw 螺杆储料位置Back Pressure ( bar)储料背压Packing Pressure Time (sec) 保压时间mm remaining in the screw at the end of the cycle (cushion): 射胶终点Is there any possibility of interference between any mechanism movement with the figure of the mould?Página 1 de 1。

注塑成型工艺表格注塑成型是一种常用的塑料加工方法，广泛应用于制造各种塑料制品。

本文将介绍注塑成型工艺的基本步骤，并提供一个注塑成型工艺表格，以帮助读者更好地了解和掌握该工艺。

注塑成型工艺表格步骤描述1. 设计模具根据产品要求，设计注塑模具。

2. 制作模具制作注塑模具，一般使用金属材料如钢来确保模具的耐用性。

3. 准备原料根据产品材料要求，准备相应的塑料原料。

4. 预热预热注塑机，将塑料原料加热至熔融状态。

5. 进料将熔融的塑料原料注入注塑机的进料口。

6. 射出注塑机将熔融的塑料原料射入模具腔中。

7. 冷却在模具中冷却一段时间，使塑料原料凝固。

8. 开模打开模具，取出已凝固的塑料制品。

9. 清理清理塑料制品，去除可能存在的毛刺和其他杂质。

10. 检验对塑料制品进行检验，确保其质量符合要求。

11. 包装对通过检验的塑料制品进行包装。

12. 存储/出货存储或将塑料制品出货给客户。

以上是注塑成型的基本工艺步骤，每个步骤都发挥着重要的作用，以确保最终产品的质量和性能。

值得注意的是，在设计模具和制作模具的过程中，需要考虑产品的形状、尺寸、结构等因素。

模具的设计和制作需要精确度高，以保证最终产品的精度和一致性。

在准备原料过程中，需要选择符合产品要求的塑料原料，并根据需要将其加热至熔融状态，以便于后续的注塑过程。

注塑机起到了射出塑料原料的作用，它通过将熔融的塑料原料注入模具腔中，形成了最终产品的形状。

冷却是一个至关重要的步骤，它决定了塑料在模具中的凝固速度和质量。

适当的冷却时间可以确保塑料制品的质量和性能。

开模后，需要对塑料制品进行清理，去除可能存在的毛刺和其他杂质，以提高产品的外观和质量。

最后，通过对塑料制品进行检验和包装，确保产品的质量符合要求，并可以安全运输给客户。

总结注塑成型是一种常用的塑料加工方法，在制造塑料制品时起到了重要的作用。

掌握注塑成型工艺的基本步骤和原理，对于塑料制品的设计和生产具有重要意义。

一汽 - 大众FAW-VolkswagenWerkzeug-Nr.:模具号:Maschinentyp :机器型号：Schließkraft :锁模力：Tonnen吨mm 毫米Kernzüge :？Matrize 型腔Fach Kern 型芯Fach Formtemperatur :成型温度：Matrize 型腔 °C Kern 型芯 °C Zylindertemperatur :料筒温度：Zone 1 °C Zone 2 °C Zone 3°C Zone 4 °C Zone 5 °C Zone 6°C Zone 7°C Zone 8°C Heißläufertemperatur :熔化温度°CMassedruck (max) :塑化压力Bar Bar Umschaltpunkt :保压切换mm mm Kühlzeit :冷却时间：sek sek Dosierweg :计量行程：mm Schneckenrückzug :螺杆回塑行程：mm vor Pl.nach Pl.Einspritzprofil : 1.Stufe mm/s bis mm 填充参数2.Stufe mm/s bis mm3.Stufe mm/s bis mm4.Stufe mm/s bis mm5.Stufe mm/s bis mm6.Stufe mm/s bismm Nachdruckprofil : 1.Stufe sek bar 保压参数2.Stufe sek bar3.Stufe sek bar4.Stufe sek bar5.Stufe sek bar6.Stufesek barSchneckendrehzahl :螺杆转速U/min barNadelverschlußdüsen :fach sekmm 阀式热咀：Düse1Düse2Düse3Düse4Düse5Düse6Düse7Düse8öffnen 开启schließen 关闭öffnen 开启schließen 关闭Düse9Düse10Düse11Düse12Düse13Düse14Düse15Düse16öffnen 开启schließen 关闭öffnen 开启schließen 关闭Bemerkungen 备注 :注塑工艺参数表Einstellprotokoll für SpritzgiesswerkzeugeTeil-Benennung:零件名称：Regelkreise Umschaltdruck :保压切换压力Massepolster :料量Einspritzzeit :注塑时间：Zylinderdurchmesser :螺杆直径：Materialbezeichnung :材料：Staudruck :背压。

(完整版)塑料加工工艺过程卡片及成型工序模板塑料加工工艺过程卡片及成型工序模板(完整版)介绍本文档旨在提供塑料加工工艺过程卡片及成型工序模板的完整版本。

该工艺过程卡片和工序模板可以帮助加工厂有效管理和记录塑料加工过程，确保生产的一致性和质量。

工艺过程卡片1. 产品信息- 产品名称：- 产品编号：- 产品材料：- 产品尺寸：- 产品数量：2. 加工参数- 原料温度：- 注塑温度：- 注塑压力：- 热流道温度：- 冷却时间：- 射嘴直径：3. 操作指导- 开机前检查：- 塑料料筒更换：- 打开模具：- 调整注塑压力和温度：- 开始注塑：- 注塑完成后处理：4. 检验要点- 外观检查：- 尺寸检查：- 强度测试：- 颜色测试：- 检验记录：5. 注意事项- 安全操作：- 避免过度注塑：- 控制热流道温度：- 定期保养模具：- 处理异常情况：成型工序模板1. 工序编号：2. 工序名称：3. 工序描述：- 完成上一工序后，将产品移至本工序工作台。

- 按要求进行必要的准备工作，如调整设备设置和更换工装。

- 按照操作指导执行本工序的加工工艺。

- 在完成工序后，将产品移至下一工序工作台。

4. 操作要点：- 加工参数要求：- 操作时间要求：- 检验要求：- 注意事项：5. 相关记录：- 准备工作记录：- 加工过程记录：- 检验记录：以上为塑料加工工艺过程卡片及成型工序模板的完整版。

使用这些工具可以帮助加工厂更好地管理和记录整个塑料加工过程，提高生产效率和产品质量。

为确保准确性和一致性，每次操作前请仔细阅读操作指导并进行相关的检查和记录。

注塑成型注塑成型工艺参数工艺参数工艺参数说明说明说明一.干燥温度定义:为保证成型质量而事先对聚合物进行干燥所需要的温度作用:1.去除原料中的水份.2.确保成品质量设定原则: 1.聚合物不致于分解或结块(聚合) 2.干燥时间尽量短,干燥温度尽量低而不致于影响其干燥效果. 3.干燥温度和时间因不同原料而异.注:1,A 表示用热风干燥机.2,D 表示用除湿干燥机.3,*表示通常不需干燥.4,**表示干燥依条件类别而定,最好材料供货商确认.二.料温定义: 为保证成型顺利进行而设加在料管上之温度.作用: 保证聚合物塑化(熔胶)良好,顺利充模,成型.设定原则: (1)不致引起塑料分解碳化. (2)从加料断至喷嘴依次上升. (3)喷嘴温度应比料筒前断温度略低. (4)依材料种类不同而所需温度不同. (5)不至对制品产生坏的质量影响.三.模温定义: 制品所接触的模腔表面温度作用: 控制影响产品在模腔中的冷却速度,以及制品的表观质量.设定原则: (1)考虑聚合物的性质. (2)考虑制品大小和形状. (3)考虑模具的结构.浇道系统.四.注射速度定义: 在一定压力作用下,熔胶从喷嘴注射到模具中的速度 .作用: (1)注射速度提高将使充模压力提高. (2)提高注射速度可使流动长度增加,制质量量均匀. (3)高速射出时粘度高,冷速快,适合长流程制品. (4)低速时流动平稳,制品尺寸稳定.设定原则: (1) 防止撑模及避免产生溢边. (2)防止速度过快导致烧焦. (3)保证制品质量的前提下尽量选择高速充填,以缩短成型周期.五.熔胶速度定义: 塑化过程中螺杆熔胶时的转速 .作用: 影响塑化能力,塑化质量的重要参数,速度越高,熔体温度越高,塑化能力越强 .设定原则: (1)熔胶速度调整时一般由低向高逐渐调整. (2)螺杆直径大于50MM之机台转速应控制在50RPM以下,小于50MM之机台应控制在100RPM以下为宜.六.射压定义: 螺杆先端射出口部位发生之最大压力,其大小与射出油缸内所产生油压紧密关连 . 作用: 用以克服熔体从喷嘴--流道--浇口--型腔的压力损失,以确宝型腔被充满,获得所需的制品.设定原则: (1)必在注塑机的额定压力范围内. (2)设定时尽量用低压. (3)尽量避免在高速时采用高压,以免异常状况发生七.背压定义: 塑料在塑化过程建立在熔腔中的压力 .作用: (1)提高熔体的比重. (2)使熔体塑化均匀. (3)使熔体中含气量降低.提高塑化质量设定原则: (1)背压的调整应考虑塑料原料的性质. (2)背压的调整应参考制品的表观质量和呎寸精度八.锁模压力定义: 合模系统为克服在注射和保压阶段使模具分开的胀模力而施加在模具上的闭紧力. 作用: (1)保证注射和保压过程中模具不致于被胀开 (2)保证产品的表观质量. (3)保证产品的尺寸精度.设定原则: (1)合模力的大小依据产品的大小,机台的大小而定. (2)一般来说,在保证产品不出毛头的情况下,合模力 要求越小越好. (3)合模力的设定不应超出机台之额定压力.九.保压定义: 从模腔填满塑料,继续施加于模腔塑料上的注射压力,直至浇口完全冷却封闭的一段时间,要靠一个相当高的压力支技,这个压力叫保压.作用: (1)补充靠近浇口位置的料量,并在浇口冷却封闭以前制止模腔中尚未硬化的塑料在残余压力作用倒流,防止制件收缩,避免缩水,减少真空泡. (2)减少制件因受过大的注射压力而易产生粘模爆裂或弯曲.设定原则: (1)保压压力及速度通常设定至塑料充满模腔时最高压力及速度的50~60% (2)保压时间的长短与料温有关,温度高的浇口封闭时间长,保压时间也长. (3)保压与产品投影面积及壁厚有关,厚而大者需要的时间较长. (4)保压与浇口呎寸形状,大小有关. 保压切换位置,计量长度及松退行程设定十.计量行程定义: 塑化开始后,螺杆在旋转过程中,由注射终止位置开始在塑料熔体的作用力下后退,直至后退限位开关为止,这个过程称为计量行程.作用: 保证有足够的塑料充填模腔,以获得所需外观和呎寸的制品.设定原则: (1)计量行程要依据产品的大小及机台大小而设定. (2)计量行程不能太大,以免注射多余的塑料在料管中停留的时间太长而引起碳化. (3)计量行程不能太小,以确保充填有足够的计量及避免螺杆与喷嘴发生机械损伤,应有3~5mm的缓冲量.十一.射出行程定义: 注射过程中螺杆所处的位置变化作用: 结合速度,压力控制塑料流动状态设定原则: (1)计量完位置由成品之充填量决定,通常在此值上加3~5mm绶冲量来决定最终设定. (2)向第二速的转换点,通常切换至充满热浇道,料头位置. (3)向第三速的转换点,用成型品的90%的充填程度来设定切换位置. (4)保压切换点一般设定在成品的90%的充填程度之位置. (注:以上以四段为例)十二.松退量定义: 螺杆预塑(计量)到位后又直线地倒退一段距离,这个后退的动作称为后松退,松退的距离称为松退量或防延量.作用: 后松退的作用是使计量室中的熔体比容增加,内压下降,防止熔体从计量室向外流出.设定原则: (1)可视塑料原料的粘度,相对密度和制品的实际情况进行设定,较大的松退量会使熔体混杂汽泡,影响制品质量. (2)松退量的设定应与螺杆转速,背压相适应. (3)对于粘度较大的原料象PC料可不设松退量.十三.缓冲量定义: 螺杆注塑完拮,并不希望把螺杆中头部的熔料全部射出,还希望留一些.形成一个祭料量,此料量即为缓冲量.作用: (1)防止螺杆头部与喷嘴接触发生机械破坏事故. (2)控制注射量的重复精度设定原则: (1)缓冲量不宜过大,也不宜过小,过大,会使得余料过多,造成压力损失及原料降解,过小,则达不到缓冲之目的. (2)缓冲量的确定,一般取3~5mm为宜.十四.周期定义: 从开模终了开始到下一次注射冷却完毕后的开模终了所用的时间作用: 保证制品成型并完全冷却定型设定原则: (1)周期尽可能短. (2)缩短周期必须在保证产品质量的前提下进行十五.冷却时间定义: 产品冷却固化而脱模后又不致于发生变形所需的时间作用: (1)让制品固化 (2)防止制品变形设定原则: (1)冷却时间是周期时间的重要组成部分,在保证制品质量的前提下尽可能使其短. (2)冷却时间因熔体的温度,模具温度,产品大小及厚度而定.十六.保压时间定义: 为防止注射后塑料倒流以及冷却补缩作用,在注塑完后继续施加的压力作用: (1)防止注塑完后熔体倒流. (2)冷却收缩的补缩作用设定原则: (1)保压时间因制品厚度不同而异. (2)保压时间要因熔料温度的高低而异,温度高者所需时间长,低者则短. (3)为提高生产效率,在保证制质量量的前提下应尽可能使保压时间短.十七.射出时间定义: 熔体在充满整个型腔所用的时间 .作用: 射出时间由射出压力,射出速度以及制品的大小等因素来决定设定原则: (1)在保证制品成型的条件下尽可能让射出时间短. (2)射出时间受料温,模温等因素的影响.十八.熔胶时间定义: 注射终止后,螺杆到达计量终止位置所需要的时间作用: 保证熔胶充分设定原则: (1)由螺杆转速和背压相互控制. (2)不要让熔融塑料体在螺杆中停留的时间过长,以免引起塑料在长时间的高温状态下分解,碳化.十九.干燥时间定义: 利用干燥设备事先对原料进行干燥所需要的时间作用: (1)增进表面光泽,提高抗弯曲及拉伸强度,避免内部裂纹和气泡. (2)提高塑化能力,缩短成型周期. (3)降低原料中水份及湿气.设定原则: (1)干燥时间因原料的不同而不同. (2)干燥时间的设定要适宜,太长会使得干燥效率降低甚至会使原料结块,太短则干燥效果不佳.。

192021222324123456压力速度位置1段2段193段204段211段222段233段244段11段22段33段44段561段2段3段1段2段3段1段2段3段前模后模点检人审核1、口框生产工艺：1）、模具温度：模芯和模腔的温度必须控制在50——70℃,两者温差要小于6 ℃，且模腔温度较高。

模具温度未达到要求不允许生产。

（需现场测试）2）、注塑压力：控制在70——90MPa （通常）,根据实际情况可放宽至125MPa ，但不允许超过125MPa 。

3）、保压：保压时间控制在5——20s ，尽量控制在8s;根据注塑机的类型，最高保压压力控制在50——70MPa 内。

(注意：注射压力和液压系统的压力是两个不同的概念，注射压力是指螺杆或柱塞端面处作用于机筒内熔融塑料单位面积上的力。

我们通过压力表和设备操作屏检测到的实际为液压系统的压力）。

2、端盖生产工艺：1）、模具温度：模芯和模腔的温度必须控制在50——70℃,两者温差要小于6 ℃，且模腔温度较高。

模具温度未达到要求不允许生产。

（需现场测试）2）、注塑压力：控制在70——90kg/cm2（通常）,根据实际情况可放宽至100kg/cm2，但不允许超过100kg/cm2。

3）、保压：保压时间控制在5——20s ，尽量控制在8s;根据注塑机的类型，最高保压压力控制在50——70kg/cm2内。

(注意：注射压力和液压系统的压力是两个不同的概念，注射压力是指螺杆或柱塞端面处作用于机筒内熔融塑料单位面积上的力。

我们通过压力表和设备操作屏检测到的实际为液压系统的压力）。

保压压力保压速度保压时间模具温度分类标准值夜班实际点检值（时间）储料注塑时间（S ）模温机温度冷却时间成型周期项目射出压力射出速度射出位置注塑成型工艺点检表生产日期机台编号产品名称产品图号（编码）标准值点检时间。

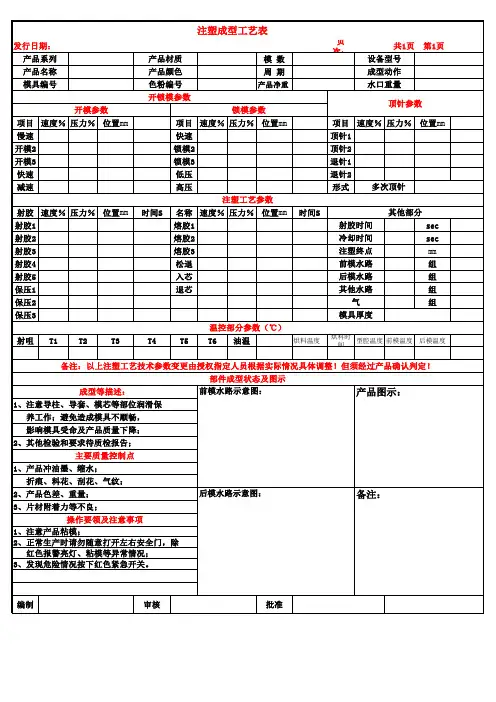

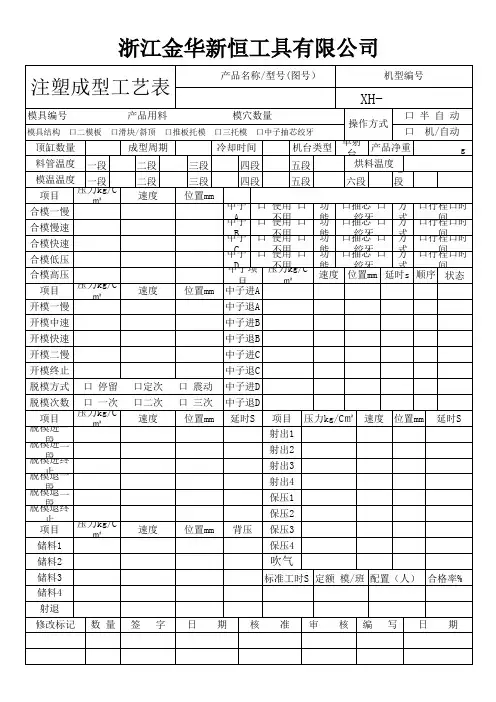

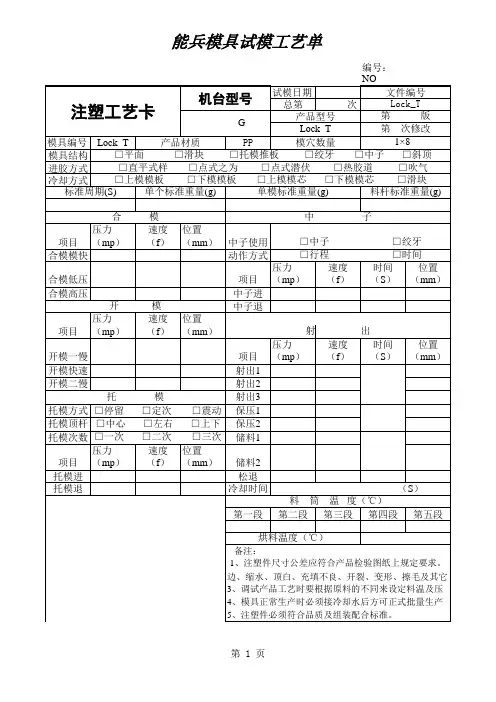

注塑成型过程确认记录
过程名称注塑成型过程确认记录
确认类型确认□ 再确认□原因
确认项目确认内容结论
工艺文件工艺是否合理、可行，现行有效，满足生广、检验
而次。

人员是否持证上岗、熟悉工艺, 知道工艺参数设置、质量控制及记录要求。

设备
仪器仪表注塑成型所用设备，检测用仪器仪表是否有合格证,状态是否完好；
材料零部件生产所用的原辅材料、零部件，是否经验收合格，符合工艺规程的要求。

工装、量具检测设备是否经检定、鉴定合格，是否在有效期内
环境是否满足工艺、生产现场管理要求
记录及控制是否按工艺规定进行记录，并对生产过程进行有效监控
参数
工
艺
参见工艺参数标准
实测
值
参见工艺参数记录
产
品物理测试
检
测
内
容
检
测
结
果
签章：4申月曰
确认
结论
组长：# 月日确
认
人
员
部门签字部门签字。
