LED显示屏同步灵星雨控制系统设置LED显示屏同步灵星雨控制系统设置1．安装软件：从光盘打开标有“ledstudio10”的安装文件。
注意：在安装的过程中会弹出一个提示是否安装CP210USB驱动的窗口，请点击中间“Install”字样的选项安装即可。
注：有时软件提示输入序列号，则键入888888就可以了。
2．发送卡设置：打开演播室软件点“设置”菜单，选“软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。
然后进“发送卡”把显示模式选中所用的模式，保存到发送卡。
然后进行显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯（绿灯）快速闪烁即可。
（注意：根据本人多年维修同步LED显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。
）3．接收卡设置：进入到“设置硬件参数”的界面。
然后进“接收卡”作“智能设置”（具体操作详见LED控制系统使用手册），需要注意的是：（1）发送卡要从U口输出网线给接收卡（如用D口输出网线则智能设置是没有变化的。
），（2）显卡不能选扩展到第二监视器。
（3）接收卡的控制范围由四个方面来决定：LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。
而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。
），如全彩8扫每区8行，灯板级连从右到左，【接收卡有16组红绿蓝（全彩）数据，有32组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。
（单指灯板左右级连）】则16*8=128像素点高；如全彩8扫每区16行，灯板级连从右到左，则16*16=256像素点高。

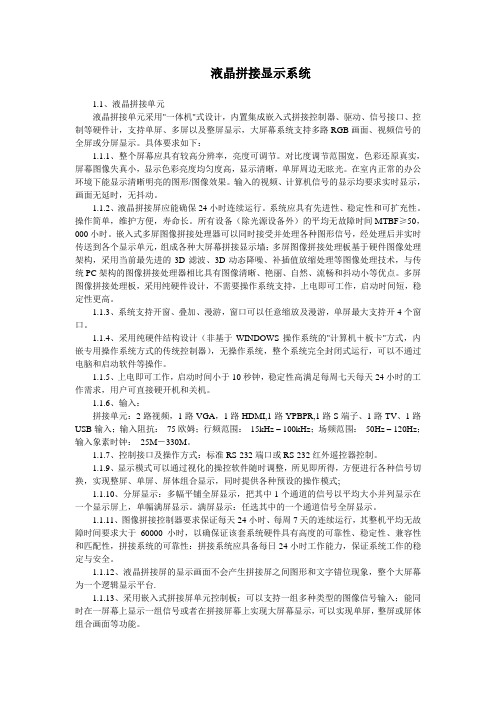

液晶拼接显示系统1.1、液晶拼接单元液晶拼接单元采用"一体机"式设计，内置集成嵌入式拼接控制器、驱动、信号接口、控制等硬件计，支持单屏、多屏以及整屏显示，大屏幕系统支持多路RGB画面、视频信号的全屏或分屏显示。
具体要求如下：1.1.1、整个屏幕应具有较高分辨率，亮度可调节。
对比度调节范围宽，色彩还原真实，屏幕图像失真小，显示色彩亮度均匀度高，显示清晰，单屏周边无眩光。
在室内正常的办公环境下能显示清晰明亮的图形/图像效果。
输入的视频、计算机信号的显示均要求实时显示，画面无延时，无抖动。
1.1.2、液晶拼接屏应能确保24小时连续运行。
系统应具有先进性、稳定性和可扩充性。
操作简单，维护方便，寿命长。
所有设备（除光源设备外）的平均无故障时间MTBF≥50，000小时。
嵌入式多屏图像拼接处理器可以同时接受并处理各种图形信号，经处理后并实时传送到各个显示单元，组成各种大屏幕拼接显示墙；多屏图像拼接处理板基于硬件图像处理架构，采用当前最先进的3D滤波、3D动态降噪、补插值放缩处理等图像处理技术，与传统PC架构的图像拼接处理器相比具有图像清晰、艳丽、自然、流畅和抖动小等优点。
多屏图像拼接处理板，采用纯硬件设计，不需要操作系统支持，上电即可工作，启动时间短，稳定性更高。
1.1.3、系统支持开窗、叠加、漫游，窗口可以任意缩放及漫游，单屏最大支持开4个窗口。
1.1.4、采用纯硬件结构设计（非基于WINDOWS操作系统的"计算机＋板卡"方式，内嵌专用操作系统方式的传统控制器），无操作系统，整个系统完全封闭式运行，可以不通过电脑和启动软件等操作。
1.1.5、上电即可工作，启动时间小于10秒钟，稳定性高满足每周七天每天24小时的工作需求，用户可直接硬开机和关机。
1.1.6、输入：拼接单元：2路视频，1路VGA，1路HDMI,1路YPBPR,1路S端子、1路TV、1路USB输入；输入阻抗：75欧姆；行频范围：15kHz – 100kHz；场频范围：50Hz – 120Hz；输入象素时钟：25M－330M。
LED显示屏项目中常见的控制系统有哪些选择在现代数字化信息传播的时代，越来越多的场所开始使用LED显示屏。
无论是室内还是室外，LED显示屏都成为了吸引眼球的利器。
然而，在实施LED显示屏项目时，一个关键的问题是选择适合的控制系统。
本文将介绍LED显示屏项目中常见的控制系统选择。
一、基于计算机的控制系统基于计算机的控制系统是目前广泛应用于LED显示屏项目的一种选择。
它通过安装特定的控制软件与计算机进行连接，实现对LED显示屏的控制和管理。
这种系统具有以下几个优点：1. 灵活性强：通过编写软件程序，可以实现对显示内容、播放方式、亮度调节等多种参数的灵活控制。
2. 易于扩展和升级：计算机硬件和软件的升级都相对容易，可以方便地满足用户对功能和性能的不断提升的需求。
3. 多功能性：计算机具有丰富的软件资源，可以实现视频播放、文字滚动、图形展示等多种显示效果。
二、基于无线控制的系统随着无线技术的发展，基于无线控制的LED显示屏控制系统也逐渐兴起。
这种系统通过使用无线通信模块，将控制指令从控制设备（如手机、平板电脑）发送到显示屏，实现对显示屏的远程控制。
这种系统的优点包括：1. 方便性：通过手机等移动设备可以随时随地对显示屏进行控制，满足了用户对灵活、便捷操作的需求。
2. 实时性：无线控制系统可以实现即时的数据传输和响应，确保显示屏上内容的实时更新。
3. 灵活性：用户可以通过无线网络将多个显示屏进行联动，实现同步播放，或者针对不同的显示屏设置不同的播放内容。
三、基于点控制的系统基于点控制的LED显示屏控制系统是一种传统的控制方式。
该系统通过电脑主板上的点控卡，将图像信号传输到LED显示屏，实现对显示内容的控制。
该系统的特点包括：1. 性价比高：相对于其他控制系统，基于点控制的系统成本相对较低，适用于预算有限的项目。
2. 稳定性强：点控制系统不会受到网络延迟或通信干扰的影响，保证了显示内容的稳定性。
3. 易于维护：点控制系统硬件结构简单，维护成本低，对技术要求相对较低。
温馨提示:◆为了您和设备的安全，请您在使用设备前务必仔细阅读产品说明书。
◆如果在使用过程中遇到疑问,请首先阅读本说明书。
正文中有设备操作的详细描述,请按书中介绍规范操作。
如仍有疑问,请联系我们,我们尽快给您满意的答复。
◆本说明书如有版本变动,恕不另行通知,敬请见谅！一、控制软件操作说明（以3x3操作界面为例）1、安装软件：启动电脑，打开厂家提供的控制软件文件夹，包含如下内容：首先，安装软件驱动，双击打开“相关软件”，点击通讯盒驱动中的PL-2303驱动，成功安装驱动后，重新启动电脑。
2、启动软件：在“开始”菜单中打开操作软件MultiLCD：桌面出现以下界面：通讯设置启动系统之前，首先需要进行通讯设置，点击左上角“配置”选中下面“连接”显示下面窗口。
串口号为连接通讯盒后，电脑识别的的相应端口，本次为COM4，波特率为9600。
启动系统点击“启动系统”后，控制软件成功启动后，如下图：启动系统，选中打开串口选项，鼠标框选所有单元，选中电源开选项。
二、故障排除1、启动系统，打开串口，界面提示：“打开串口故障”对话框？⑴检查连接通讯盒与电脑之间的RS485串口线是否插好；⑵检查连接通讯盒与控制器之间的网线是否插好；2、点击“显示编号”按钮，有的单元无编号显示？检查控制器至单元机芯的RS-485串口线是否连接好。
3、视频信号自动分配时，有的单元无信号？检查对应输入/输出的电缆线是否连接好。
提醒：如发现其它故障请直接联系本公司售后维修工程人员。
三、安全注意事项◆当设备中有烟雾或特殊气味出来，立即将电源开关切至关闭状态并将电源插头拔出。
在确定烟雾停止冒出后，联系供货商来修理。
如果不检查继续使用，可能会导致火灾或触电伤害。
◆当显示屏幕没有任何图像显示时，立即将电源开关切至关闭状态并将电源插头拔出，联系供货商来修理。
如果不检查继续使用，可能会导致火灾或触电伤害。
◆当有水或其它外来物质进入本设备内，立即将电源开关切至关闭状态并将源插头拔出，联系供货商来修理。
1，打开拼接控制器，双击桌面上的图标，如下图：2，打开之后进入登录界面，用户名是 ADMIN，口令为空，点击“确定”即可进入软件。
3，进入软件主界面，如下图。
软件分为 3 个模块，菜单栏分别是“处理器”，“主功能区”和“工具”。
4，首先，选择“主功能区”下“通讯”设置。
打开“通讯设置”，若是选用 NET 连接，点击“选用 NET 连接”，设备默认的 IP 地址是 192.168.1.65，端口号是 1024。
若是串口连接的话，点击“选用 COM 连接”，选用正确的 COM 口，波特率默认情况下为 9600。
选择完之后，点击“确定”。
（电脑的串口察看，右键计算机属性，选设备管理器，）则COM20为本计算的端口号。
5，设置完通讯参数，点击菜单中的“连接处理器”以连接设备。
如下图。
6，通迅成功后点“拼接”物理屏幕选 3*4,分辨率为1366*768,,拼接墙只选拼接墙1就可以了。
7，信号源管理，当通迅成功后，信号源中的信号源会表成绿色，表示有信号接入，灰色表色无信号接入。
8；单击某一信号源，然后在窗口拖动，即可显示该信号源，拖动窗口四边，即可改变大小及方位。
5，预案管理：，当设置好整体的屏幕图像后，可以点击“保存”，保存当前的预案，如果要调用某一预案，可以选中后点击“打开”，6，屏幕控的开关屏，点击“开屏”后屏幕在5－6秒后打开，不用重复点击，点“关闭后立即会关闭”但不要立刻关闭电源，需等风扇停止后再断开电源，不然屏体过热，容易损坏。
若以上操作都可正常显示，图像正常，则不必更改以下的设置1，屏软件在随机配送的光盘里，找到安装文件夹，点击图标运行。
出现程序操作界面：根据安装软件版本不同，上图示例中的界面及其容可能会存在某些差别，可咨询我们的相关的售后服务人员。
上图中用红色字体标出操作界面的各部分的功能说明：1. 菜单区：一些相关的菜单功能选择执行区。
2. 操作区：每一个方格单元代表对应的控制屏幕，可以通过鼠标或键盘的点选，拖拉的方式选择相应控制单元。
led显示屏拼接原理
LED显示屏拼接是通过将多个LED显示屏拼接在一起，形成
一个更大的显示屏。
拼接的原理是将多个LED显示屏通过电子设备和控制系统连
接在一起，使它们能够同时显示相同或不同的内容。
目前常用的LED显示屏拼接技术主要有物理拼接和虚拟拼接两种。
物理拼接是通过将多个LED显示屏的模块物理连接在一起，
使它们形成一个整体。
这种方式需要使用特殊的连接器和支架，通过将屏幕模块拼接在一起，形成一个连续的显示面，从而实现大屏显示效果。
每个屏幕模块之间需要留出一定的间隙，以确保显示效果的完整性和一致性。
虚拟拼接是通过软件技术将多个LED显示屏的画面无缝拼接
在一起，形成一个看似连续的显示画面。
这种方式不需要使用特殊的连接器和支架，只需设置显示系统的分屏功能，通过合理的配置和映射，将多个屏幕拼接成一个整体显示面。
虚拟拼接的优势在于可以自由组合和调整拼接的屏幕数量和位置，适应不同场景和需求。
无论是物理拼接还是虚拟拼接，LED显示屏拼接技术都需要
配合专业的控制系统和软件来实现。
控制系统负责将信号和内容传输到各个屏幕模块，控制显示内容和效果。
拼接软件能够实时控制各个屏幕模块的亮度、色彩、分辨率等参数，以达到拼接后的整体显示效果。
LED显示屏拼接技术广泛应用于信息发布、广告展示、演艺场合、商业展示等领域。
它不仅可以提供更大的显示面积和更高的分辨率，还可以通过多屏互动、分屏显示等功能，增强观众的视觉体验和信息传递效果。
液晶拼接墙控制系统用户指导书请在使用本产品前仔细阅读该用户指导书目录一、 随机附件二、 功能特点三、 技术参数四、 控制系统连接示意图五、 基本操作六、 故障排除七、 安全注意事项1一、 随机附件1.RS-232串口线 1.5M 1条B2.0连接线 1.5M 1条3.交流电源线 1.5M 1条4.通讯盒 1个5.中文说明书 1份6.保修卡 1份7.光盘（控制软件、操作说明） 1张2二、功能特点z控制器输出的单元信号不受任何衰减、压缩，输出的图像清晰度高、细腻。
z具有四种信号输入格式，即VIDEO/YUV/VGA/HDMI格式。
z可在控制端对各单元监视器或组合单元的图像画面的图像模式（亮度、对比度）、色温及图形重显率进行任意设置校正。
z具有强大的V12数字引擎功能，使得图像更鲜艳、逼真、稳定。
z具有瞬时图像抓拍功能，以便于及时观看现场发生的情况细节。
z具有自动消残影功能，有效延长液晶屏的使用寿命。
z采用高亮度、高对比度、宽视角的专业级TFT拼接液晶显示面板。
3三、 技术参数控制器型号LCD-CONTROLLER20输入/输出IN / OUT 1Vp-p 75Ω BNC12x12视频制式PAL/NTSC网络接口标准10/100Mbps以太网，RJ45端口，8PIN双指示灯通讯接口USB2.0接口通讯盒网络接口标准10/100Mbps以太网，RJ45端口，8PIN双指示灯工作环境温度-10℃--40℃；相对湿度10-90﹪电源/功耗AC220V/50-60Hz 最大30W外形尺寸长470MM 深270MM 高138MM重量9.8Kg硬件支持通用电脑标准配置Intel P4以上；系统内存512MB DDR以上；USB2.0接口；RS232串口操作系统Windows XP软件支持控制软件提供SKYWORTH MTW Manager软件拼接单元M40PJ M46PJ 屏幕比例16 ：9 16 ：9屏幕类型DID-LCD DID-LCD分辨率1920 x 1080 1920 x 1080标准颜色16.7M 16.7M亮度700 cd/㎡700 cd/㎡对比度3000:1 4000:1响应时间8ms 8ms可视角度178° 178°输入信号方式VIDEO /YPbPr /VGA/HDMI交流电源/ AC100-240V 50/60HZ功耗220W 270W拼接单元尺寸mm 911.7 x 524.2 1047.4 x 600.6拼接单元重量19Kg 26.5Kg4四、 控制系统1、控制器端口描述2、系统连接示意图5五、 基本操作1、连接系统：先插上各相关的连接线，包括视频输入/输出线、串口控制线、网线；注意：串口（RS485）控制线、及视频输出线必须各自对应。
LED液晶显示器拼接控制系统
LED 显示屏应用于交通指示、户内外广告、信息播报、门面招牌、舞台背景等多个领域。
当前LED 显示屏的控制系统大致分为两个类别：一种是单色或双基色的显示屏控制器，另一种是全彩色显示屏控制器。
后者技术要求比前者要高。
LED 显示屏的控制系统在不同的应用要求中，有不同的设计方案。
通过对控制系统设计原理和控制的系统软件设计研究两个方面的研究，能够有效制定出一套供用户自主使用的的LED 显示屏控制系统。
LED显示屏控制系统设计原理
1.1 AVR单片机AVR 单片机使用广泛，AVR 单片机是内置优化的FLASH 的RISC。
能够是简易指令集高速8 位单片机，ACR 单片机的硬件采用哈佛结构，当运行过程中达到1h，就可以执行一个单周期性的指令。
AVR 单片机支持系统编程。
其内部的FLASH 程序储存器较为先进，最多可达擦写次数1000 次以上。
应用起来较为方便。
1.2 控制系统工作原理AVR 单片机作为主控制器，是要以以DS1302时钟芯片和16M 的外置晶振来提供准确时间标准。
其最大的优势就是方，且便校准时间。
在此系统设计中，寄存器和ALU是相互连接的，且ATMECA32 的内核拥有宽泛的指令集以及30 多个通用寄存器。
在运行时，指令能够在1h周期之内，同时访问两个独立的寄存器。
运行赖以较为强大的信号功率，该系统中的信号功率增强主要是通过74HC245存储器实现的。
一般情况下2 片74HC595以上的移位寄存器就能够实现对数据的播放格式。
在用户使用过程中即可对显示内容及格式进行自主编辑。
1.3 控制系统方案设计LED显示屏的控制系统是由由计算机、LED显示屏控制系统
LED显示屏是一种较为流行的显示媒体。
相对应其他显示媒体，LED显示屏有更高的亮度和更好的画面展示。
而且使用寿命较高且成本较低。
本文将根基控制系统设计等相关研究，提出LED 显示屏控制系统的方案设计。
摘要
RS 232 通讯电路、控制电路和LED 点阵电路构成的。
系统在运行时，用户可通过上机位对图像文字进行编辑转换，将转换后的信息显示码通过RS232 送到控制电路上。
如果所用信息较多，要考虑增设外挂储存器，或者采用先进的64KB片内FLASH ROM的AT2mega64。
也可选择128kB片内FLASH ROM 的AT2mega128，具体选择要根据用户需求进行。
此外，控制电路的设计要保证能够完成显示数据的滚动和分割处理的任务。
运行时，要发送到全部单元板之中。
单元板一般采用16×32单色点阵块拼成的点阵屏这种阵屏能够通过对电路的控制，准确显示单元板显示内容。
控制系统设计的一个重要理论是要在子模块数据更新之后，设计具有特殊地址字的0XFF 最为控制字。
能够保证单元板对数据显示进行实时更新。
LED显示屏控制系统设计方案
2.1 系统硬件设计
2.1.1 主控制器设计
本设计选用AVR8 位CMOS 的Atmega32的微控制器。
这种控制器的主要优势是有比较宽泛的指令集和单时的周期指令执行。
而且Atmega32 的数据吞吐率高达1 MIPS/MHz。
能够高效率的完成系统处理工作。
肩宽系统功耗。
该控制系统有读写编辑功能。
共有32 个通用I/0 口线和32 个通用寄存器，而且具有看门狗定时器以及一个SP 串行端口，此外还配备了大量的节电设备，能够最大程度上减轻系统耗能。
2.1.2 单元板显示电路设计
单元板显示电路的设计要根据示驱动电路情况。
通过RS232 转换电路和子模块地址标识电路达成运行。
RS232 转换电路所使用的是MAX485 作电平转换。
单元板的通信传输是通过单片机的异步串行完成的。
此外，单元板模块地址标识要注意采用8 位并进串出芯片74HC595 和8 位拨码开关，以保证系统的正常运行。
实际上LED 显示屏控制系统子模块容纳没有定量。
基于该系统的设计，子模块容纳量应在230左右。
设计要保证16阶灰度显示，以此保证LED点阵能够进行正常的扫描驱动。
除此以外，还要保证单片机扫描速度有所保障。
2.2 上位机程序设计
上位机软基设计是LED 显示屏控制系统设计的重点。
用户通过上位机能够对显示屏进
行实际操控。
设计人员应该设计一款简易操作的上位机软件，提供图像和文字编辑服务。
具体可将显示数据提出，并利用计算机的串行接口进行数据传输，具体可传输到控制卡上。
之后，控制卡根据得到的上位机数据，使用BOOT 等程序，进行进行FLASH ROM 内显示数据的自动更新。
进而实现了上位机操控要求。
此外控制卡还可以把显示数据进行分割处理，通过单元板完成相关处理工作。
2.3 下位机程序设计下位机软件主要包括两个功能，一个是通信功能，另一个是显示功能。
一般情况下，显示功能所使用的工作方式是通过动态扫描，进而对显示屏的文字和图像信息进行传输控制。
通信功能主要是软件利用单片机的串口数据信息，与计算机实现联系。
进而可进行实时的通信和数据传输服务。
2.4 交互界面设计
上机位软件和下机位软件都离不开交交互界面的支持，比如上位机软件可通过可视化编程程序实现可视化管理、编辑。
再设计时，应保证保证满足图像的线性补偿和图像取点正常的生成。
图像文件分辨率要作规范要求。
图像可为96×64分辨率的256阶色深的单色灰度图像。
此外要考虑占空比驱动和亮度对数特性，保证LED显示屏能够正常显示。
保证图像的清新程度。
和图像颜色的真实度。
在设计时可在显示之前对其指数特性进行针对性的调整。
结论
总之，通过对LED 显示屏控制系统的设计和分析，能够总结出：LED显示屏的系统控制要求与其在实际应用目的是有一定的联系的，比如LED显示屏在不同领域的运用，对于LED 屏幕大小要求也会不同，当屏幕越大，数据传输量和信息量就越大，对控制系统的要求也会随之增多。
因此对于LED显示屏控制系统的设计和研究应该不断加深，需要设计人员设计出较为全面的字模保存方法，并完善数据传输的压缩算法等，以便继续提高LED屏幕控制系统
的实用性。
